Produkttyp	Rohrmotor für Rollläden und Markisen
Marke	RADEMACHER
Modell	RolloTube Basis RTBM 40/16Z
Verwendung	Öffnen und Schließen von Rollläden und Markisen
Versorgungsspannung	230 V ~ 50 Hz
Nenndrehmoment	40 Nm
Nenndrehzahl	16 U/min
Stromaufnahme	0,83 A
Leistungsaufnahme	191 W
Betriebsdauer (KB)	max. 4 Minuten
Schutzart	IP 44
Isolationsklasse	H
Schutzklasse	I
Motorlänge (ohne Lager)	544 mm
Rohrdurchmesser	≤ 70 mm
Kabeltyp	PVC
Standard-Kabellänge	2,5 m
Endlageneinstellung	Mechanisch mittels Einstellschrauben
Kurbelfunktion (Option)	Bei einigen Modellen verfügbar (HK)
Abkühlzeit	20 Minuten nach thermischer Auslösung

Häufig gestellte Fragen - RolloTube Basis RTBM 40/16Z RADEMACHER

Wie stelle ich die Endanschläge (Endlagen) ein?

Die Endanschläge werden mit den beiden Einstellschrauben am Antriebskopf eingestellt. Verwenden Sie das mitgelieferte Einstellwerkzeug: Drehen Sie die Schraube in Richtung +, um den Weg zu verlängern, in Richtung -, um ihn zu verkürzen. Der obere Endanschlag wird mit der Schraube eingestellt, die dem Pfeil nach unten entspricht, der untere Endanschlag mit der Schraube des Pfeils nach oben.

Was tun, wenn der Motor nicht läuft?

Überprüfen Sie zunächst mit einem Voltmeter das Vorhandensein der Versorgungsspannung (230 V). Kontrollieren Sie auch die Verkabelung und die Anschlüsse. Stellen Sie sicher, dass das Motorkabel korrekt angeschlossen ist und der Schutzschalter eingeschaltet ist.

Die Drehrichtung ist vertauscht, wie korrigieren?

Schalten Sie die Stromversorgung aus und tauschen Sie dann die schwarzen und braunen Leiter im Abzweigkasten oder Schalter um. Dadurch ändert sich die Drehrichtung des Motors.

Warum stoppt der Motor während des Betriebs?

Dies kann an einer ausgelösten thermischen Überlastung liegen (Betriebsdauer überschritten). Lassen Sie den Motor ca. 20 Minuten abkühlen. Überprüfen Sie auch, ob die Endanschläge korrekt eingestellt sind.

Wie montiere ich den Adapter auf den Motor?

Schieben Sie den Adapter (10) auf den Anschlagring (18) des Antriebskopfes, bis er einrastet. Stellen Sie sicher, dass die Nut richtig positioniert ist. Zum Demontieren drücken Sie die beiden Haltesperren und ziehen Sie ab.

Was ist die maximal zulässige Betriebsdauer?

Der Motor ist für den Aussetzbetrieb (KB) von maximal 4 Minuten pro Zyklus ausgelegt. Überschreiten Sie diese Dauer nicht, um eine Überhitzung zu vermeiden.

Kann ich den Motor im Außenbereich verwenden?

Ja, der Motor hat eine Schutzart von IP 44. Allerdings muss das PVC-Kabel durch ein Leerrohr geschützt werden, wenn es der Witterung ausgesetzt ist. Verlegen Sie das Kabel in einer Schlaufe, um das Eindringen von Wasser zu vermeiden.

Wie installiere ich den Motor in der Wickelwelle?

Schieben Sie zuerst den Mitnehmer (8) in die Welle, dann drücken Sie die Welle auf den bereits am Motor montierten Adapter (10). Achten Sie darauf, dass der Adapter nicht vom Anschlagring rutscht.

Was tun, wenn der Rollladen beim Hochfahren blockiert?

Überprüfen Sie, ob der Rollladen festgefroren ist oder ob sich ein Hindernis in den Schienen befindet. Beseitigen Sie das Hindernis oder fahren Sie den Rollladen herunter, um ihn zu lösen. Möglicherweise ist eine Neujustierung der Endanschläge erforderlich.

Wie verwende ich die Kurbel im Störungsfall?

Schalten Sie bei Modellen mit Kurbelfunktion (HK) zuerst die Stromversorgung des Motors aus. Stecken Sie die Kurbel in die Öse und drehen Sie von Hand. Entfernen Sie die Kurbel nach Gebrauch.

BEDIENUNGSANLEITUNG RolloTube Basis RTBM 40/16Z RADEMACHER

Betriebs- und Montageanleitung von RADEMACHER Rohrmotoren 1

Originalanleitung

Diese Anleitung ... 3

Zeichenerklärung ....3

Sicherheitshinweise 4

Richtige Verwendung / Einsatzbedingungen ....5

Nicht bestimmungsgemäße Verwendung ....5

Erforderliches Fachwissen des Installateurs ....5

Wichtige Montagehinweise 6

Einbau des Rohrmotors 7

Montieren der Lager 7

Länge der Wickelwelle ermitteln 7

Montage/Demontage von Adapter und Mitnehmer) 7

Rohrmotor in die Wickelwelle schieben 8

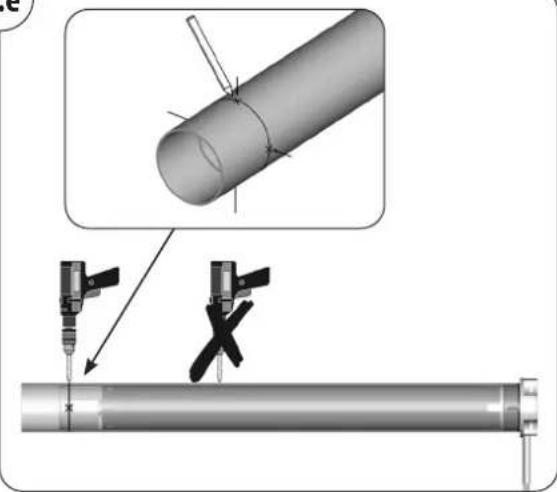

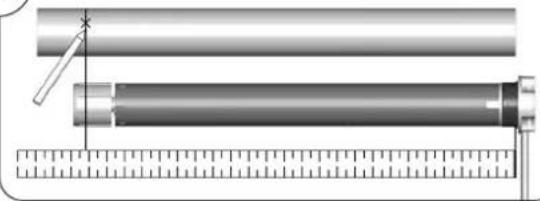

Vorbereitungen bei Verwendung von Präzisionsrohren 8

Einstecken der Walzenkapsel 9

Einbau des Motors in die Lager 9

Sicherheitshinweise zum Elektrischen Anschluss 10

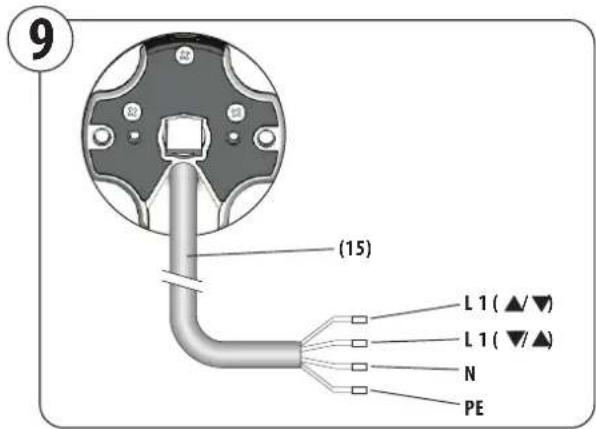

Elektrischer Anschluss 10

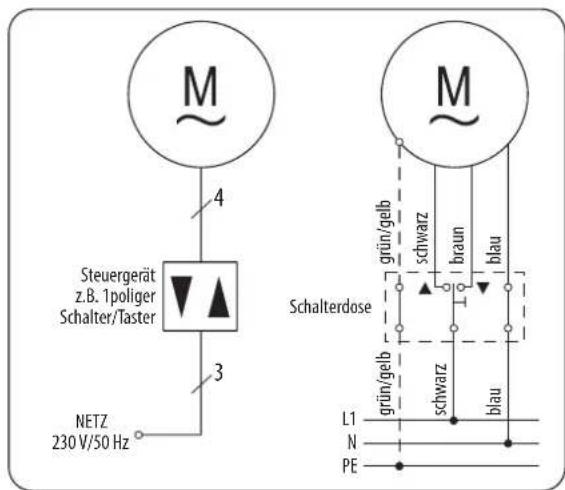

Steuerung eines Antriebes mit einem einpoligen Rollladenschalter .....10

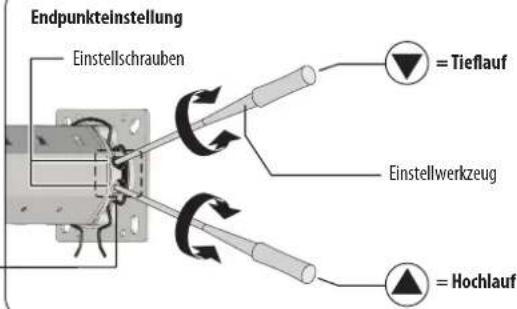

Einstellung der Endpunkte 11

Was tun, wenn...? 13

Technische Daten 14

Vereinfachte EU-Konformitätserklärung 14

Zubehör 15

Gesamtansicht (Abbildung ①)

(1) Gegenlager

(2) Kugellager

(3) Achsstift der Walzenkapsel

(4) Walzenkapsel

(5) Wickelwelle

(6) Befestigungsfeder

(7.1) Sicherungsclip (Small/Medium)

(11) 2 Einstellschrauben

(12) Antriebskopf

(13) Antriebslager
(14) Halteklammer
(15) Motorkabel
(16) Optional erhältlich: Steuerung (z.B. Troll C50)
(17) Rollladenpanzer
(18) Limitring
(19) Getriebeabtriebswelle
(20) Einhängeklammer

Vergleichen Sie nach dem Auspacken:

◆den Packungsinhalt mit den Angaben zum Lieferumafng auf der Verpackung.
◆den Motortyp mit den entsprechenden Angaben auf dem Typenschild.

Diese Anleitung ...

◆...beschreibt Ihnen die Montage, den elektrischen Anschluss und die Bedienung von RADEMACHER Rohrmotoren der Serien RolloTube Basis.
◆Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshinweise, sowie alle Montagehinweise, bevor Sie mit den Arbeiten beginnen.
◆Diese Anleitung ist Bestandteil des Produktes. Bitte bewahren Sie diese Anleitung gut erreichbar auf.

Übergeben Sie diese Anleitung bei Weitergabe des Rohrmotors auch dem Nachbesitzer.
◆Bei Schäden, die durch Nichtbeachtung dieser Anleitung und der Sicherheitshinweise entstehen, erlischt die Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.

Zeichenerklärung

Lebensgefahr durch Stromschlag

Dieses Zeichen weist Sie auf Gefahren bei Arbeiten an elektrischen Anschlüssen, Bauteilen etc. hin. Es fordert Sicherheitsmaßnahmen zum Schutz von Gesundheit und Leben der betroffenen Person.

Hier geht es um Ihre Sicherheit.

Beachten und befolgen Sie bitte alle so gekennzeichneten Hinweise.

So warnen wir vor Fehlverhalten, das zu Personen- oder Sachschäden führen kann.

HINWEIS/WICHTIG/ACHTUNG

Auf diese Weise machen wir Sie auf weitere, für die einwandfreie Funktion, wichtige Inhalte aufmerksam.

Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag.

Der Netzanschluss des Rohrmotors und alle Arbeiten an elektrischen Anlagen dürfen nur durch eine zuge-lassene Elektrofachkraft nach den Anschlussplänen in dieser Anleitung erfolgen (s. Seite 10).
◆Führen Sie alle Montage- und Anschlussarbeiten im spannungslosen Zustand aus.
Der Antrieb muss während der Wartung und dem Austausch von Teilen von seiner Stromquelle getrennt werden.

Lebensgefahr durch Stromschlag bei falscher Installation in Feuchträumen.

Beachten Sie besonders beim Einsatz in Feuchträumen die DIN VDE 0100, Teil 701 und 702. Diese Vorschriften enthalten zwingende Schutzmaßnahmen.

Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu Sachschäden führen (Stromschlag, Kurzschluss)

◆Verwenden Sie niemals defekte oder beschädigte Geräte.
◆Prüfen Sie Antrieb und Netzkabel auf Unversehrtheit.
◆Wenden Sie sich bitte an unseren Service (s. letzte Seite), falls Sie Schäden am Gerät feststellen.

Nach der Norm DIN EN 13659 muss dafür Sorge getragen werden, dass die für die Behänge festgelegten Verschiebebedingungen nach EN 12045 eingehalten werden.

In ausgerollter Stellung muss bei einer Kraft von 150 N in Aufwärtsrichtung an der Unterkante die Verschiebung mindestens 40 mm betragen. Dabei ist besonders darauf zu achten, dass die Ausfahrgeschwindigkeit des Behanges auf den letzten 0,4 m, kleiner als 0,15 m/s sein muss.

Bei unkontrolliertem Anfahren des Antriebs besteht Lebensgefahr durch Quetschen.

◆Versuchen Sie nie bei unkontrollierter Bewegung den Motor/Behang manuell zu stoppen.
♦ Schalten Sie in diesem Fall den Antrieb spannungslos und sichern Sie diesen gegen weitere Inbetriebnahme.
◆Lassen Sie Anlage unbedingt von einer Fachkraft überprüfen.

Das Überschreiten der maximal zulässigen Laufzeit (KB) kann zur Überlastung des Rohrmotors führen.

◆Die maximal zulässige Laufzeit für eine Fahrt darf im Betrieb nicht überschritten werden. Der Rohrmotor verfügt dazu über eine Laufzeitbegrenzung (KB) von vier Minuten.
◆Hat die Laufzeitbegrenzung angesprochen, muss der Rohrmotor mindestens 20 Minuten lang abkühlen.

Bei unsachgemäßem Gebrauch besteht erhöhte Verletzungsgefahr.

◆Unterweisen Sie alle Personen im sicheren Gebrauch des Rohrmotors.
◆Verbieten Sie Kindern mit ortsfesten Steuerungen zu spielen und halten Sie Fernsteuerungen von Kindern fern.
◆Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Bei Rollläden:

◆Den sich bewegenden Rollladen beobachten und Personen fernhalten bis die Bewegung beendet ist.
◆Führen Sie alle Reinigungsarbeiten am Rollladen im spannungslosen Zustand aus.

Bei Markisenanlagen, die außerhalb der Sichtweite betrieben werden können:

◆Die Markise nicht betreiben, wenn Arbeiten in der Nähe ausgeführt werden (z. B. Fensterputzen).

Bei automatisch betriebenen Markisen:

◆Die Markise vom Versorgungsnetz trennen, wenn Arbeiten in der Nähe durchgeführt werden.

Eine mangelhafte Wartung kann zur Gefährdung von Personen durch Beschädigung Ihres Rohrmotors und der Rollladen- oder Markisenanlage führen:

◆Kontrollieren Sie bitte regelmäßig alle Komponenten Ihrer Rollladenanlage auf Beschädigung.
◆Prüfen Sie die Rollladenanlage regelmäßig auf korrekte Funktion.
◆Der Behang darf nicht beschädigt sein.
◆Lassen Sie beschädigte Komponenten von einem Rollladenfachbetrieb austauschen.

Bei Markisenanlagen:

◆Kontrollieren Sie die Markise regelmäßig auf mangelhafte Balance oder beschädigte Leitungen und Federn.
◆Lassen Sie beschädigte Markisen von einem Fachbetrieb instand setzen.

Das Anfassen des Antriebsgehäuses kann zu Verbrennungen führen.

◆Der Rohrmotor erhitzt sich während des Betriebs. Lassen Sie den Motor abkühlen, bevor sie weitere Arbeiten am Motor durchführen.
◆Fassen Sie nie das heiße Antriebsgehäuse an.

Verwenden Sie die Rohrmotoren nur zum Öffnen und Schließen von Rollläden und Markisen.

Die Verwendung falscher Rohrmotoren oder Bauteile kann zu Sachschäden führen.

Das Motorkabel muss innenliegend im Leerrohr, unter Beachtung der örtlichen Elektrovorschriften, bis zur Abzweigdose verlegt werden.
◆Bei Motorvarianten mit PVC-Anschlusskabel (s. Seite 14, Technische Daten) ist bei der Verwendung im Außenbereich die Anschlussleitung durch ein geeignetes Leerrohr zu schützen.
◆Verwenden Sie nur Original-Bauteile und -Zubehör des Herstellers.
◆Verwenden Sie nur Rohrmotoren, die in Ihrer Leistung den örtlichen Anforderungen entsprechen. Falsch dimensionierte Rohrmotoren können Schäden verursachen:

Ein unterdimensionierter Rohrmotor kann durch Überlastung beschädigt werden.

Ein überdimensionierter Rohrmotor kann zum Beispiel im selbstlernenden Betrieb den Rollladen bzw. den Rollladenkasten beschädigen.

♦Lassen Sie sich bei der Auswahl eines Rohrmotors von einem Fachhändler beraten und beachten Sie die entsprechenden Zugkraftangaben auf unserer Internetseite: www.rademacher.de

Einsatzbedingungen

◆Für den elektrischen Anschluss muss am Einbauort ständig ein 230 V /50 Hz Stromanschluss, mit bauseitiger Freischaltvorrichtung (Sicherung), vorhanden sein.
◆Der Rollladen muss sich leichtgängig heben und senken lassen. Er darf nicht klemmen.

Nicht bestimmungsgemäße Verwendung

Die Verwendung der Rohrmotoren für andere als den zuvor genannten Anwendungsbereich ist nicht zulässig.

Verwenden Sie den Rohrmotor nie in Anlagen mit erhöhten sicherheitstechnischen Anforderungen oder erhöhter Unfallgefahr.

Dies bedarf zusätzlicher Sicherheitseinrichtungen. Beachten Sie die jeweiligen gesetzlichen Regelungen zum Errichten solcher Anlagen.

Verwenden Sie den Rohrmotor nie im Dauerbetrieb. Das kann zu seiner Zerstörung führen.

Verwenden Sie den Rohrmotor nie für Behänge mit Öffnungen ≥ 50 mm Durchmesser.

Erforderliches Fachwissen des Installateurs

Die Montage, der elektrische Anschluss und die Wartung dürfen nur durch eine sachkundige Person mit geeigneter Ausbildung bzw. durch einen Rollladenfachbetrieb nach den Anweisungen in dieser Anleitung erfolgen.

WICHTIG

♦Vergleichen Sie vor der Montage die Angaben zur Spannung / Frequenz auf dem Typenschild mit denen des örtlichen Netzes.
◆Vor dem Einbau des Rohrmotors, alle nicht zum Betrieb benötigten Leitungen und Einrichtungen abbauen bzw. außer Betrieb setzen.

Bewegliche Teile von Antrieben, die unter einer Höhe von 2,5 m vom Boden betrieben werden, müssen geschützt werden.

Wird der Rohrmotor mit einem Schalter mit AUS-Voreinstellung gesteuert, ist dieser Schalter in Sichtweite des Rohrmotors anzubringen, aber von sich bewegenden Teilen entfernt, in mindestens 1,5 m Höhe.

◆Der Deckel des Rollladenkastens muss leicht zugänglich und abnehmbar sein.
◆Demontieren Sie auf keinen Fall die Stopper der letzten Rollladenlamelle.

Der schiefe Einbau des Rohrmotors kann zu Schäden am Rohrmotor oder am Rollladen führen. Zum Beispiel kann ein schief aufgewickelter Rollladen den Antrieb blockieren und zerstören.

◆Bauen Sie den Rohrmotor und die Lager unbedingt waagerecht ein.

Achten Sie bitte darauf, dass die Wickelwelle (5) und der Rollladen (17) nach der Montage leichtgängig und frei abwärts laufen.
Der Rollladen (17) darf während des Betriebs nicht über die Lager, die Walzenkapsel (4) oder den Antriebskopf (12) laufen.
Achten Sie darauf, dass die Wickelwelle (5) und die Befestigungsfedern (6) den Antrieb (9) nicht berühren, Sie dürfen während des Betriebs nicht über den Rohrmotor (9) schleifen.

Bei automatisch betriebenen Markisen:

◆Bei Markisen ist der Mindestabstand von 0,4 m zu den Teilen in der Umgebung bei voll ausgerollter Markise zu beachten.
◆Bei Einsatz in Markisenanlagen darf der unterste Punkt der Markise 1,8 m nicht unterschreiten.

Falsch dimensionierte Antriebs- und Gegenlager können zur Beschädigung der Rollladenanlage führen.

◆Verwenden Sie nur die vom Hersteller gelieferten Original-Lager. Bei der Verwendung von hersteller-fremden Antriebs- und Gegenlagern müssen diese nach den Drehmomentangaben des jeweiligen Rohrmotors ausgewählt werden.

Die falsche Montage kann zu Verletzungen (Stoß und Schlagverletzungen) führen.

◆Der Motor kann bei falscher Montage/Sicherung aus den Antriebslagern springen. Sichern Sie daher den Rohrmotor mit den beiliegenden Sicherungsvorrichtungen.

Beim Betrieb ohne eingestellte Endpunkte besteht Lebensgefahr.

◆Für einen sicheren Betrieb müssen unbedingt die Endpunkte eingestellt sein. Lesen Sie dazu das entsprechende Kapitel in dieser Anleitung auf Seite 11.

HINWEIS

Die folgenden Einbauhinweise gelten für Standardeinbau-situationen in Verbindung mit RADEMACHER-Rohrmotoren und -Zubehör.

Der Antriebskopf (12) des Motors kann auf der rechten oder der linken Seite des Rollladenkastens eingebaut werden. In dieser Anleitung ist der Einbau für die rechte Seite dargestellt.

Montieren der Lager (Abbildung Ⓜ)

1. Bestimmen Sie zuerst die Position von Antriebs- (13) und Gegenlager (1) im Rollladenkasten.

Wickeln Sie den Rollladenpanzer vollständig auf die Wickelwelle und messen Sie den Durchmesser D. Siehe Abbildung zur Bestimmung der Position der Lagermitte zur Führungsschiene.

WICHTIG

Im eingebauten Zustand muss der aufgewickelte Rollladen senkrecht in die Führungsschiene des Fensters einlaufen.

1. Befestigen Sie die Lager je nach Lagertyp und bauseitigen Gegebenheiten.

Montieren Sie das Antriebslager (13) so, dass die Einstellschrauben (11) später gut zugänglich sind und das Motorkabel ohne Knick verlegt werden kann.

Achten Sie auf den waagerechten Einbau der Lager. Ein schief aufgewickelter Rollladen kann den Antrieb blockieren und zerstören.

Länge der Wickelwelle ermitteln (Abbildung ^1 )

1. Messen Sie den Wandabstand von Antriebs- (13) und Gegenlager (1) wie dargestellt.

1. Messen Sie den Rollladenkasten aus und ermitteln Sie die nötige Wellenlänge (L).

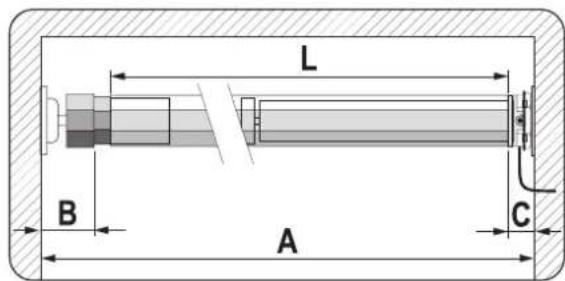

Länge der Wickelwelle: L = A - (B + C)

1. Die Wickelwelle (5) auf das nötige Maß kürzen.

Sägen Sie die Welle mit einer Eisensäge rechtwinklig auf Maß. Entgraten Sie die Welle innen und außen mit einer Feile.

B = Gegenlager/Walzenkapsel

C = Antriebslager/Motor

Montage/Demontage von Adapter und Mitnehmer (Abbildung Ⓞ)

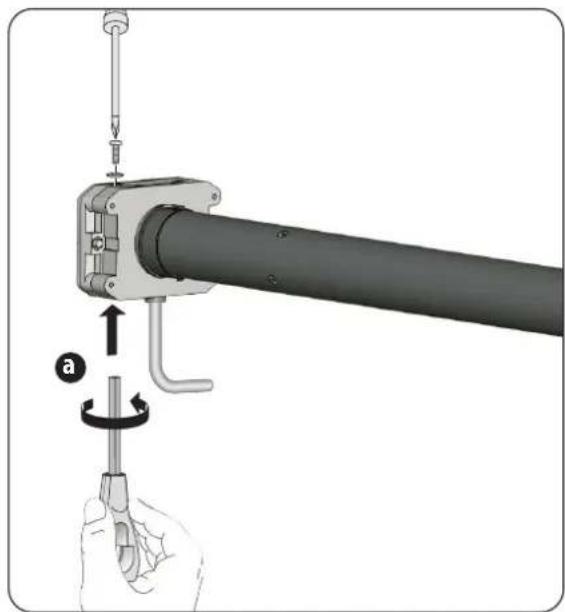

Schieben Sie den Adapter (10) über den Limitring (18) am Antriebskopf bis er einrastet. Achten Sie dabei auf die richtige Lage der Nut im Adapter (10).

Drücken Sie beide Haltefedern am Limitring (18) nach unten und ziehen Sie den Adapter (10) vom Limitring (18) ab.

1. Montage des Mitnehmers (8)

Schieben Sie den Mitnehmer (8) bis zum Anschlag auf die Achse (19) und sichern Sie ihn mit dem beiliegenden Sicherungsclip (7)

1. Demontage des Mitnehmers (8)

Lösen Sie den Sicherungsclip (7) von der Achse (19) und demontieren Sie den Mitnehmer (8).

Schlagen Sie nie den Motor (9) mit Gewalt in die Wickel-welle (5) ein.

Das führt zu seiner Zerstörung.

1. Schieben Sie zuerst den Mitnehmer (8) in die Wickelwelle (5).

WICHTIG

Bei Wickelwellen mit innenliegender Falz muss der Motor (9) ausreichend Freiraum haben.

1. Drücken Sie danach die Wickelwelle (5) vollständig auf den Adapter (10).

WICHTIG

Achten Sie darauf, dass der Adapter (10) während der Montage nicht vom Limitring (18) am Antriebskopf (12) abrutscht, es kommt sonst zu Fehlfunktionen, s. Seite 13.

Nur für Small / Medium

Vorbereitungen bei Verwendung von Präzisionsrohren (Abbildungen ⑤a- ⑤f)

5.a

1. Messen Sie den Abstand zwischen Adapter und dem hinteren Drittel des Mitnehmers und zeichnen Sie diesen Abstand auf das Präzisionsrohr.

2. Sägen Sie am Ende des Präzisionsrohrs eine Nut ① aus, damit der Nocken ② des Adapters ganz in das Rohr geschoben werden kann.

HINWEIS

♦ Zwischen der Nut ① und dem Nocken ② darf kein Spiel vorhanden sein.
◆ Die Abmessungen für die Nut ① sind vom jeweiligen Rohrmotortyp abhängig, s. Abbildungen.

1. Den Rohrmotor in das Präzisionsrohr schieben.

5.e

Markieren Sie vier Befestigungslöcher und bohren Sie diese anschließend durch das Präzisionsrohr in den Mitnehmer.

ACHTUNG

- Bohren Sie nie tiefer als 10 mm in den Mitnehmer. - Nie im Bereich des Antriebs bohren, das führt zu seinerZerstörung.

5.

Das Präzisionsrohr am Mitnehmer festschrauben oder vernieten.

Verwenden Sie vier selbstschneidende Blechschrauben oder vier Blindnieten.

Einstecken der Walzenkapsel (Abbildung

1. Schieben Sie die Walzenkapsel (4) in die Wickelwelle (5) und stecken Sie anschließend das Kugellager (2) auf den Achsstift (3).

Einbau des Motors in die Lager (Abbildung 16)

1.

Antriebslager (13) - als Klicklager

Drücken Sie den Antriebskopf (12) leicht in das Antriebslager (13), bis er eingerastet ist.

HINWEIS

Die Einstellschrauben (11) müssen gut zugänglich sein.

Die Rohrmotoren können in 4 Stellungen in das Klicklager (13) eingebaut werden. Durch Spreizen der Halteklammer (14) können Sie die Motoren jederzeit wieder aus dem Klicklager (13) lösen.

Antriebslager (13) - alle anderen Lagervarianten

Stecken Sie den Antriebskopf (12) an das jeweilige Antriebslager und sichern Sie ihn entsprechend, z.B. mit einem Splint.

2.

Gegenlager (1)

Stecken Sie das andere Ende der Wickelwelle (5) mit dem Kugellager (2) in das Gegenlager (1).

Falls Sie ein anderes Antriebslager als das RADE-MACHERKlicklager verwenden, müssen Sie jetzt ggf. den Antrieb mit einem zweiten Splint sichern.

3.

Korrigieren Sie leichte Maßungenauigkeiten durch Einschieben oder Herausziehen der Walzenkapsel (4).

WICHTIG

Sichern Sie die Walzenkapsel (4) zum Schluss mit einer Schraube.
◆ Die Walzenkapsel (4) muss mindestens mit 2/3 ihrer Länge in der Wickelwelle (5) stecken.

Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag.

Der Netzanschluss des Rohrmotors und alle Arbeiten an elektrischen Anlagen dürfen nur durch eine zuge-lassene Elektrofachkraft nach den Anschlussplänen in dieser Anleitung erfolgen.
◆Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie sie gegen unbeabsichtigtes Einschalten.
◆Prüfen Sie die Anlage auf Spannungsfreiheit.
◆Führen Sie alle Montage- und Anschlussarbeiten nur im spannungslosen Zustand aus.

Kurzschlussgefahr durch beschädigte Kabel.

◆Verlegen Sie alle Kabel im Rollladenkasten so, dass diese nicht durch bewegliche Teile beschädigt werden können.
◆Die Netzanschlussleitung dieses Antriebs darf nur durch den gleichen Leitungstyp angeschlossen werden. Wenden Sie sich ggf. an den Kundendienst.

Bei festinstallierten Geräten...

...muss gemäß DIN VDE 0700, installationsseitig eine Trennvorrichtung für jede Phase vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnungsweite von min. 3 mm (z. B. LS-Schalter, Sicherungen od. FI-Schalter).

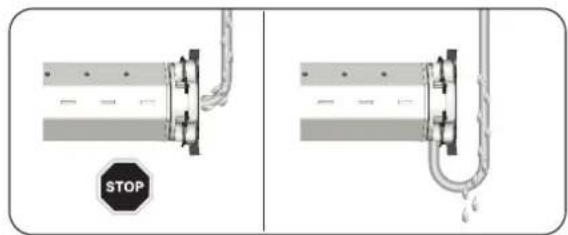

Kurzschlussgefahr durch Wasser bei falscher Kabelführung.

Verlegen Sie das Motorkabel (15) nie direkt senkrecht nach oben, sonst kann evtl. Wasser über das Kabel in den Motor laufen und diesen zerstören. Verlegen Sie das Kabel in einer Schlaufe. Die Schlaufe bewirkt, dass am Kabel ablaufendes Wasser am tiefsten Punkt der Schlaufe gesammelt wird und dort abtropft.

Elektrischer Anschluss (Abbildung Ⓟ)

1.

Führen Sie das Motorkabel (15) nach dem Einhängen des Motors in die dafür vorgesehene Abzweig- oder Schalterdose.

Farbskala der Motorleitung (15)

L1 = Drehrichtung 1 (schwarz)

L1 = Drehrichtung 2 (braun)

N = Neutralleiter (blau)

PE = Erdung (grün/gelb)

Steuerung eines Antriebes mit einem einpoligen Rollladenschalter

Installationsplan und Anschlussplan für die Montage an der rechten Seite..

1.

HINWEIS

Führen Sie vorab einen Probelauf des Motors durch, ohne das der Rollladenpanzer eingehängt ist. Lassen Sie den Motor (über eine Zeitschaltuhr oder einen Schalter), in Richtung Tieflauf (▼) laufen, bis dieser selbstständig abschaltet. Vergewissern Sie sich bitte, dass dies die tatsächliche Abwärtsrichtung, also Tieflauf (▼) für Ihren Rollladen ist!

Hat der Rollladenmotor die falsche Laufrichtung (Laufrichtung des Motors stimmt nicht mit der Schalterposition für Hochlauf (▲) und Tieflauf (▼) überein), vertauschen Sie die braune und die schwarze Ader in der Abzweig- oder Schalterdose.

- Setzen Sie jetzt den Motor weiter in Laufrichtung Tieflauf (▼) in Betrieb, bis die untere Endabschaltung

2.

Montage des Rollladenpanzers (Abbildung ⑦ ⑧

Montieren Sie den Rollladenpanzer (17) mit Befestigungsfedern (6) (Zubehör) an der Wickelwelle (5).

Nie im Bereich des Antriebs bohren oder schrauben um den Rollladen zu befestigen.

WICHTIG

Nur wenn der Motor in der Wickelwelle montiert ist, funktioniert die Endabschaltung.

a) Schieben Sie die Befestigungsfedern (6) auf die oberste Lamelle des Rollladenpanzers (17).
b) Setzen Sie alle 40 cm eine Befestigungsfeder (6) in die rechteckigen Löcher der Wickelwelle (5).
c) Verwenden Sie bei Wickelwellen SW 40 (mit Außenfalz) Einhängeklammern (20) zur Montage der Befestigungsfedern (6); siehe Abbildung ⑧

WICHTIG

Die Endpunkte für oben und unten werden mit 2 Einstellschrauben eingestellt. Verwenden Sie dazu das beiliegende Einstellwerkzeug, um die Schrauben zu drehen.

3.

= Verlängerung des jeweiligen Laufweges

= Verkürzung des jeweiligen Laufweges

Bei Rechts-/ oder Linkseinbau: Mit der Einstellschraube am nach oben zeigenden Pfeil wird der untere Endpunkt eingestellt. Mit der Einstellschraube am nach unten zeigenden Pfeil wird der obere Endpunkt eingestellt.
- Drehen in Richtung + (Plus) bewirkt die Verlängerung des Laufweges. - Umgekehrtes Drehen bewirkt eine Verkürzung.
* Drehsinn für die Plus- und Minusrichtung kann modellabhängig variieren. Achten Sie auf die Bedruckung am Motorkopf!

1.

Oberer Endpunkt

Fahren Sie den Motor in den Hochlauf (▲). Drehen Sie vorsichtig die entsprechende Einstellschraube mit dem beiliegenden Einstellwerkzeug in minus (-) Richtung bis der Motor abschaltet. Lassen Sie die Zeitschaltuhr oder den Schalter in der Schalterposition «Hochlauf» stehen und drehen Sie vorsichtig die entsprechende Einstellschraube mit dem beiliegenden Einstellwerkzeug in plus (+) Richtung bis der Motor den gewünschten Endpunkt erreicht hat.

Sicherheitshinweis: Es können Temperaturunterschiede (Winter - Sommer) auf den Rollladenpanzer einwirken. Daher die Endlage für Hochlauf (mit 2-3 cm "Luft" einstellen

1.

Unterer Endpunkt (Nachjustierung)

Fahren Sie den Motor in den Tieflauf (▼). Drehen Sie vorsichtig die entsprechende Einstellschraube mit dem beiliegenden Einstellwerkzeug in minus (-) Richtung bis der Motor abschaltet. Lassen Sie die Zeitschaltuhr oder den Schalter in der Schalterposition «Tieflauf» stehen und drehen Sie vorsichtig die entsprechende Einstellschraube mit dem beiliegenden Einstellwerkzeug in plus (+) Richtung bis der Motor den gewünschten Endpunkt erreicht hat.

1.

Probelauf / Verändern der Endpunkte

Kontrollieren Sie Ihre Einstellungen und lassen Sie den Rollladen in beide Richtungen laufen, bis die Endpunkte den Motor ausschalten.

Thermoschutz

Die Rohrmotoren sind für den Kurzzeitbetrieb (ca. 4 Min.) ausgelegt.

Das Überschreiten dieser Zeit oder häufiges Umschalten führen zur Erwärmung. Lassen Sie den Motor in diesem Fall ca. 20 Minuten abkühlen.

Verändern der Endpunkte

Fahren Sie den Rollladen in die Mittelstellung zurück und beginnen Sie von vorn. Siehe Bild Endpunkteinstellung (Pos. 3) auf Seite 11.

Der Antrieb hebt bzw. senkt die Rolllade nicht, startet zu langsam oder mit lauten Geräuschen.

Mögliche Ursache 1:

◆Die Anschlüsse sind nicht korrekt.

Lösung 1:

◆Überprüfen der Anschlüsse.

Mögliche Ursache 2:

◆Falsche Installation oder Überlastung.

Lösung 2:

Überprüfen der Installation und Rollladenlast.

...der Rollladen stoppt während des Hebens oder Senkens?

Mögliche Ursache 1:

◆Erreichen des eingestellten Endpunktes.

Lösung 1:

◆Endpunkte erneut nach Anleitung setzen.

Mögliche Ursache 2:

◆Betriebsdauer überschritten (4 Min.).

Lösung 2:

◆Lassen Sie den Rohrmotor ca. 20 Minuten abkühlen.

...der Motor nicht läuft?

Mögliche Ursache:

◆Die Netzspannung fehlt.

Lösung:

◆Prüfen Sie mit einem Spannungsmessgerät ob die Versorgungsspannung (230 V) anliegt und überprüfen Sie die Verdrahtung.

◆Beachten Sie besonders die Angaben zu den unzulässigen Anschlussarten.

◆Überprüfen der Installation.

...die Drehrichtung falsch ist?

Mögliche Ursache:

◆Die Steuerleitungen sind vertauscht.

Lösung:

◆Trennen Sie die Zuleitung vom Netz und vertauschen Sie die schwarze/braune Ader des Motorkabels an Ihrer Steuerung.

...der Rohrmotor bei Einstellarbeiten und Probelauf nicht stoppt?

Mögliche Ursache 1:

Der Adapter (10) ist möglicherweise vom Limitring (18) am Antriebskopf (12) abgerutscht.

Lösung 1:

Prüfen Sie, ob der Adapter (10) bündig vor dem Antriebskopf (12) sitzt und vollständig in der Wickelwelle (5) steckt.

♦ Schieben Sie den Adapter (10) wieder bündig vor den Antriebskopf (12) und schieben Sie die Wickelwelle (5) vollständig auf den Adapter (10), s. Abbildung .Stellen Sie ggf. die Endpunkte neu ein, s. Seite 11.

Mögliche Ursache 2:

◆Walzenkapsel nicht fixiert oder Rollladenwelle zu kurz.

Lösung 2:

◆Walzenkapsel fixieren oder passende Rollladenwelle einsetzen.

...der Rohrmotor im Normalbetrieb zwischen beiden Endpunkten stehen bleibt?

Mögliche Ursache:

◆Der Thermoschutz hat angesprochen.

Lösung:

◆Den Motor ca. 20 Minuten abkühlen lassen.

...der Rollladen im Hochlauf stehen bleibt?

Mögliche Ursache:

♦Vereister Rollladen bzw. Hindernis in der Laufschiene.

Lösung:

◆Vereisung bzw. Hindernis beseitigen.

◆Rollladen in Abwärtsrichtung freifahren.

Motorserie Small Medium
Typ: HK HK HK	HK HK = m	t Handkurbelfunktion
	6 10 10	20 20 30	30 40 40 50	50 [Nm]	Nenndrehmoment
	28 16	16 16 16	16 16 16 12	12 [U/min]	Leerlaufdrehzahl
	230 230	230 230	230 230 230	230 230 230	230 [V]	Nennspannung
	50 50	50 50 50	50 50 50 50	50 [Hz]	Frequenz
	121 121	112 145	145 191 191	198 198 205	205 [W]	Nennleistung
	0,53	0,53	0,49	0,64	0,64	0,83	0,83	0,86	0,86	0,89	0,89	[A]
	4	4	4	4	4	4	4	4	4	4	4	[Min.]
	4	4	4	4	4	4	4	4	4	4	4
	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	[mm^2]
	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	[m]
	30 30	22 22 22	22 22 22 22	22 [U]	Endschalterbereich: (Anzahl d. Umdreh.)
	H	H	H	H	H	H	H	H	H	H	H
	I	I	I	I	I	I	I	I	I	I	I
	IP 44	IP 44	IP 44	IP 44	IP 44	IP 44	IP 44	IP 44	IP 44	IP 44	IP 44	△
	PVC	PVC	PVC	PVC	Gummi	PVC	Gummi	PVC	Gummi	PVC	Gummi
	472 472	474 474	574 544 624	544 624	544 624 [mm]	Motorlänge ohne Lager
	35 35	45 45 45	45 45 45	45 45 [mm]	Rohrdurchmesser
	≤ 70	≤ 70	≤ 70	≤ 70	≤ 70	≤ 70	≤ 70	≤ 70	≤ 70	≤ 70	≤ 70	[dB(A)]

siehe Zubehör, Seite 15

Stromaufnahme

Einschaltdauer (KB)

Anzahl der Adern

Aderquerschnitt

Kabellänge (Standard)

Isolationsklasse

Schutzklasse

Schutzart n. VDE 700

Leitungsart

Schalldruckpegel (LpA)

Motorserie	Medium Short Version			Large
Typ: HK HK HK	HK HK = m	t Handkurbelfunktion
	10 20		60 60 80 80	100 100 120 120 [Nm] Nenndrehmoment
	16	16		16	16	16	16	12	12	9	9	[U/min]
	230 230		230 230 230 230 230 230 230 [V] Nennspannung
	50 50		50 50 50 50 50 50 50 50 50 [Hz] Frequenz
	112	145		272	272	298	298	305	305	305	305	[W]
	0,49	0,64		1,26	1,26	1,34	1,34	1,36	1,36	1,36	1,36	[A]
	4	4		4	4	4	4	4	4	4	4	[Min.]
	4	4		4	4	4	4	4	4	4	4
	0,75	0,75		0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	[mm^2]
	2,5	2,5		2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	[m]
	17	17		22	22	22	22	22	22	22	22	[U]
	H	H		H	H	H	H	H	H	H	H
	I	I		I	I	I	I	I	I	I	I
	IP 44	IP 44		IP 44	IP 44	IP 44	IP 44	IP 44	IP 44	IP 44	IP 44	△
	PVC	PVC		Gummi	Gummi	Gummi	Gummi	Gummi	Gummi	Gummi	Gummi
	365 380		658 658 658 658 658 658 658 [mm]					Motorlänge ohne Lager
	45 45		60 60 60 60 60 60 60 60 60 [mm]				Rohrdurchmesser
	≤ 70	≤ 70		≤ 70	≤ 70	≤ 70	≤ 70	≤ 70	≤ 70	≤ 70	≤ 70	[dB(A)]

siehe Zubehör, Seite 15

Leerlaufdrehzahl

Nennleistung

Stromaufnahme

Einschaltdauer (KB)

Anzahl der Adern

Aderquerschnitt

Kabellänge (Standard)

Endschalterbereich: (Anzahl d. Umdreh.)

Isolationsklasse

Schutzklasse

Schutzart n. VDE 700

Leitungsart

Schalldruckpegel (LpA)

Vereinfachte EU-Konformitätserklärung

CE

Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass die Rohrmotoren der Serie RolloTube Basis Small, Medium (Short Version) und Large (Art.-Nr.: 2140 06 96 / 2140 10 96 / 2160 10 96 / 2160 20 96 / 2160 30 96 / 2160 40 96 / 2160 50 96 / 2160 30 98 / 2160 40 98 / 2160 50 98 / 2170 60 96 / 2170 70 96 / 2170 80 96 / 2170 91 96 / 2170 92 96 / 2170 60 98 / 2170 80 98 / 2170 91 98 / 2170 92 98 / 2160 10 26 / 2160 20 26) den Richtlinien 2006/42/EG (Maschinenrichtlinie) und 2014/30/EU (EMV-Richtlinie) entsprechen.

Der vollständige Text der EU-Konformitätserklärung liegt dem Produkt bei und ist beim Hersteller hinterlegt.

RADEMACHER Geräte-Elektronik GmbH

Buschkamp 7

46414 Rhede (Deutschland)

Garantiebedingungen

Informationen zu Garantiebedingungen unserer Produkte finden Sie auf unserer Homepage.

Bei den Modellen der Serien RolloTube Basis Medium/Large mit Handkurbelfunktion besteht bei Stromausfall oder Funktionsstörungen die Möglichkeit, den Rohrmotor per Handkurbel zu betreiben.

Ausführungen mit Handkurbelfunktion (HK)

Siehe Seite 14, Technische Daten.

Handkurbel und gerade Kurbelöse

Die Handkurbel und die gerade Kurbelöse sind Zubehör und nicht im Lieferumfang enthalten.

Artikelnummern:

Handkurbel:

96000003

Kurbelöse: 96000002 (150 mm)

96000034 (270 mm)

◆ Motor vor der Betätigung per Handkurbel unbedingt vom Netz trennen!
Die Handkurbel darf nur bei Stromausfall bedient werden. Außerdem ist darauf zu achten, dass die Endlagen nicht überfahren werden dürfen.
◆ Personen sind beim Handbetrieb von der Anlage fernzuhalten.
Die Handkurbel ist wegen Verletzungsgefahr oder Sachbeschädigung sofort nach Betätigung wieder aus der Anlage zu entnehmen.

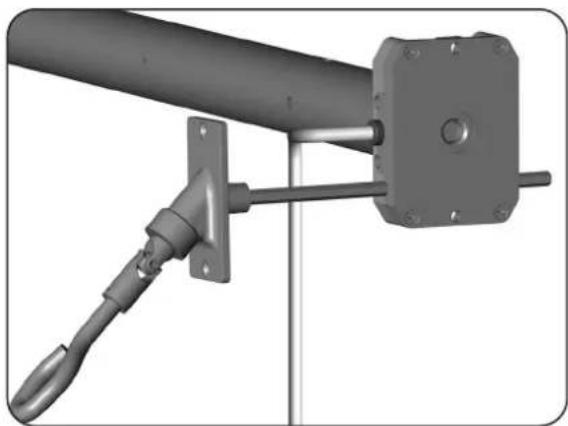

Handkurbel und Gelenkkurbelöse

Für den Einbau in Rollladenkästen können Sie alternativ eine fest montierte Gelenkkurbelöse verwenden. Die Gelenkkurbelöse ist Zubehör und nicht im Lieferumfang enthalten.

Artikelnummer:

Handkurbel:

96000003

Gelenkkurbelöse:

90000085

Details zum Einbau der Gelenkkurbelöse, siehe Kurzanleitung des Zubehörs.

DE Betriebs- und Montageanleitung von RADEMACHER Rohrmotoren 1

Originalanleitung

1. Den Rohrmotor in das Präzisionsrohr schieben.

5.e

RADEMACHER Geräte-Elektronik GmbH

Buschkamp 7

DE Betriebs- und Montageanleitung von RADEMACHER Rohrmotoren ....1 Originalanleitung

Technische gegevens 42

DE Betriebs- und Montageanleitung von RADEMACHER Rohrmotoren ....1 Originalanleitung

RADEMACHER Geräte-Elektronik GmbH

Buschkamp 7

RADEMACHER Geräte-Elektronik GmbH

Buschkamp 7

46414 Rhede (Germania)
