Produkttyp	DuoFern Universal-Aktor 9470-2 (2-Kanal)
Abmessungen (B x H x T)	48,7 x 45,7 x 19,8 mm
Versorgungsspannung	230 V / 50 Hz ~
Standby-Leistungsaufnahme	< 0,5 W
Maximale Schaltleistung pro Kanal (ohmsche Last)	6,5 A / 1500 W
Maximale Schaltleistung pro Kanal (induktive Last)	5 A / 1150 W
Maximale Schaltleistung pro Kanal (kapazitive Last)	5 A / 1150 W
Funkfrequenz	434,5 MHz
Sendeleistung	max. 10 mW
Reichweite im Gebäude	ca. 30 m
Reichweite im Freien	ca. 100 m
Maximale Anzahl DuoFern Sender	20
Steuereingänge	2 x 230 V (E1, E2) für externe Schalter/Taster
Relaisausgänge	2 (K1, K2)
Zulässige Umgebungstemperatur	-20 °C bis +55 °C
Montageart	Unterputz (tiefe 58er Dose oder Elektronikdose)
Anschlussklemmen	Federkraftklemmen (0,1 mm² - 1,5 mm²)
Schutzbereich	Nur für trockene Räume
Funktionen	Licht-/Gerätemodus, Treppenhausfunktion, Zufallsfunktion, Dämmerungsautomatik, Sonnenautomatik
Lieferumfang	1x DuoFern Universal-Aktor 9470-2 inkl. Antenne, 1x Gebrauchsanleitung
Hersteller	RADEMACHER Geräte-Elektronik GmbH, Buschkamp 7, 46414 Rhede, Deutschland
Entsorgungshinweis	Elektrogeräte nicht im Hausmüll entsorgen.

Häufig gestellte Fragen - DuoFern 9470-2 RADEMACHER

Wie schließe ich den DuoFern Universal-Aktor 9470-2 an?

Schalten Sie die Netzspannung aus. Schließen Sie die Versorgungsspannung (230 V/50 Hz) an die Klemmen L und N an. Verbinden Sie die Verbraucher mit den Relaiskontakten K1 und K2. Für manuelle Schalter/Taster nutzen Sie die Steuereingänge E1 und E2. Achten Sie auf die maximalen Lasten (siehe technische Daten). Die Installation darf nur durch eine Elektrofachkraft erfolgen.

Kann ich den Aktor im Außenbereich verwenden?

Nein, der DuoFern Universal-Aktor 9470-2 ist nur für den Betrieb in trockenen Räumen zugelassen. Eine Verwendung im Außenbereich oder in feuchten Räumen ist nicht zulässig und kann zu Lebensgefahr durch Stromschlag führen.

Wie melde ich einen DuoFern Handsender an?

Drücken Sie die Verbinden-Taste am Aktor. Der Anmeldemodus ist 120 Sekunden aktiv. Schalten Sie den Handsender ebenfalls in den Anmeldemodus (siehe dessen Anleitung). Nach erfolgreicher Anmeldung leuchtet die STATUS-LED konstant grün. Maximal 20 Sender können angemeldet werden.

Was bedeutet die Status-LED?

Die STATUS-LED zeigt verschiedene Zustände: Grün blinkend: Verbinden ist aktiv. Grün konstant: Verbinden oder Trennen erfolgreich. Kurzes grünes Aufblitzen: Empfang eines Steuerkommandos. Rot blinkend: Trennen ist aktiv. Rot konstant: Verbinden oder Trennen fehlgeschlagen.

Wie stelle ich die Treppenhausfunktion ein?

Die Treppenhausfunktion kann über einen angeschlossenen DuoFern Sender (z.B. HomePilot oder Handzentrale) oder das WR ConfigTool konfiguriert werden. Sie schaltet den Verbraucher nach einer einstellbaren Treppenhauszeit (100 ms bis 3276 s, Werkseinstellung 3 Minuten) automatisch aus. Bei Zeiten >60 s und ungeraden Werten gibt es eine Abschaltvorwarnung.

Was ist der Unterschied zwischen Licht- und Gerätemodus?

Im Lichtmodus schaltet der Aktor bei AUF-Befehl ein, bei AB-Befehl aus. Im Gerätemodus schaltet AUF ein, AB aus und STOPP schaltet aus. Der Modus kann über einen DuoFern Sender oder das ConfigTool umgeschaltet werden (Werkseinstellung: Lichtmodus).

Wie setze ich den Aktor auf Werkseinstellungen zurück?

Drücken Sie die Trennen-Taste für ca. 5 Sekunden, bis die STATUS-LED konstant rot leuchtet. Alle Einstellungen werden gelöscht und angemeldete Sender abgemeldet. Der Aktor befindet sich dann wieder im Auslieferungszustand.

Welche maximale Last kann ich anschließen?

Pro Kanal: Ohmsche Last (z.B. Glühlampen): 6,5 A / 1500 W. Induktive Last (z.B. Leuchtstofflampen, Motoren): 5 A / 1150 W. Kapazitive Last (z.B. elektronische Transformatoren, LEDs): 5 A / 1150 W. Die Gesamtlast beider Kanäle darf die angegebenen Werte nicht überschreiten.

Kann ich den Aktor mit dem HomePilot® verwenden?

Ja, der DuoFern Universal-Aktor 9470-2 ist voll kompatibel mit dem HomePilot®. Sie können den Aktor in das DuoFern Netzwerk einbinden und über die HomePilot® Zentrale steuern, programmieren und automatisieren.

Wo finde ich die EU-Konformitätserklärung?

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.rademacher.de/ce

BEDIENUNGSANLEITUNG DuoFern 9470-2 RADEMACHER

DuoFern Universal-Aktor 9470-2 (2-Kanal)

Gebrauchsanleitung zum elektrischen Anschluss und zur Inbetriebnahme

Artikel-Nr. 3514 02 62

Typ: 9470-2

1. Diese Anleitung......3

1.1 Anwendung dieser Anleitung ....3

2. Gefahrensymbole 4

2.1 Gefahrenstufen und Signalwörter 4
2.2 Verwendete Darstellungen und Symbole 5

3. Sicherheitshinweise 6

3.1 Bestimmungsgemäße Verwendung 6
3.2 Nicht bestimmungsgemäßer Gebrauch....7
3.3 Erforderliches Fachwissen des Installateurs ....8
3.4 Glossar - Begriffserklärung......8

4. Lieferumfang 9

5. Gesamtansicht und Anschlüsse 10

5.1 Bedientasten und Kontrollleuchte....11

6. Funktionsbeschreibung 12

6.1 Funktionsmerkmale.... 13
6.2 Beschreibung der Funktionen und Parameter 15

7. Technische Daten....17

8. Den DuoFern Universal-Aktor 9470-2 anschließen......20

8.1 Sicherheitshinweise zum elektrischen Anschluss .... 20
8.2 Wichtige Hinweise zum elektrischen Anschluss 21
8.3 Den DuoFern Universal-Aktor 9470-2 anschließen und montieren .... 23

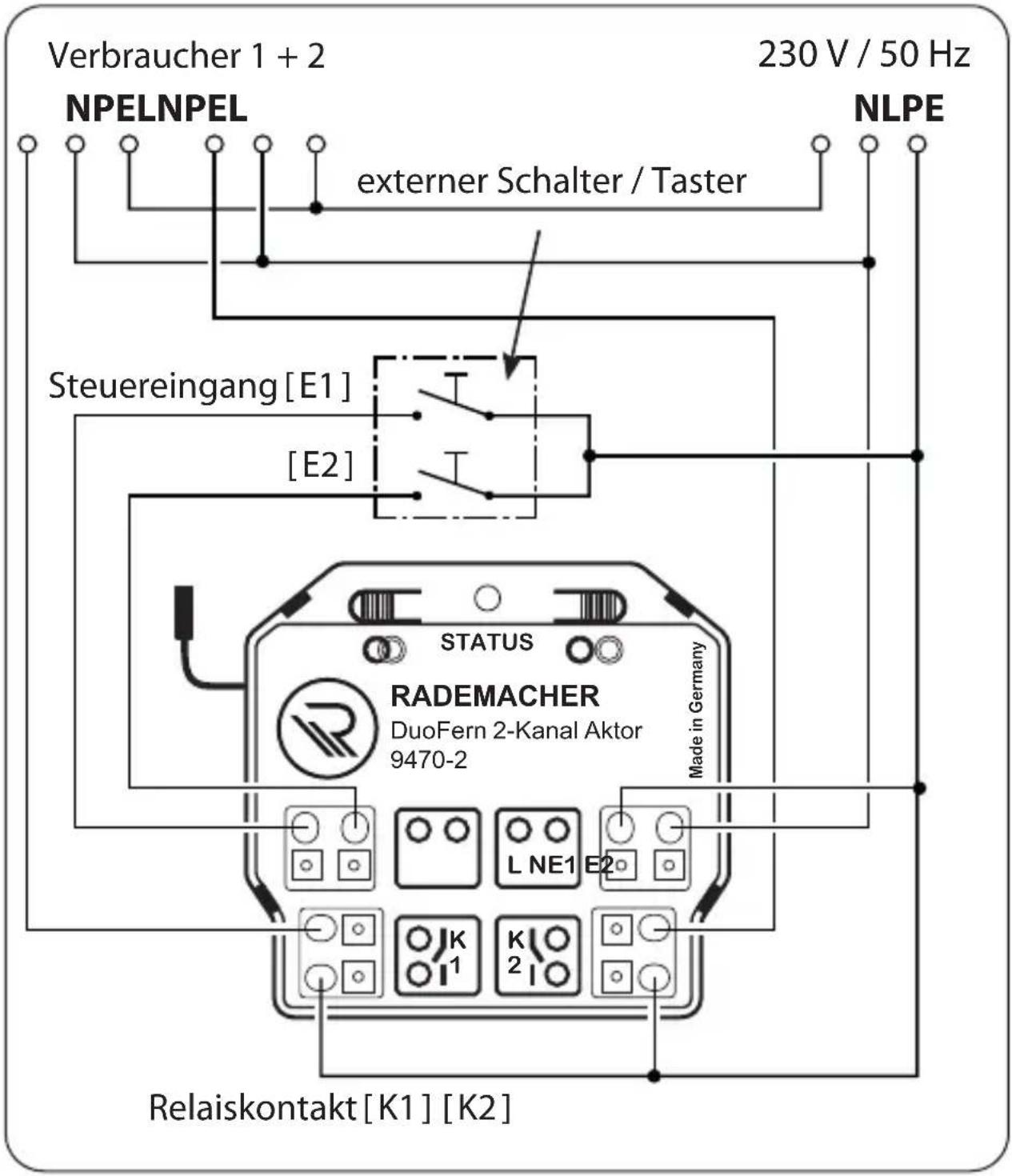

8.4 Anschlussplan....24

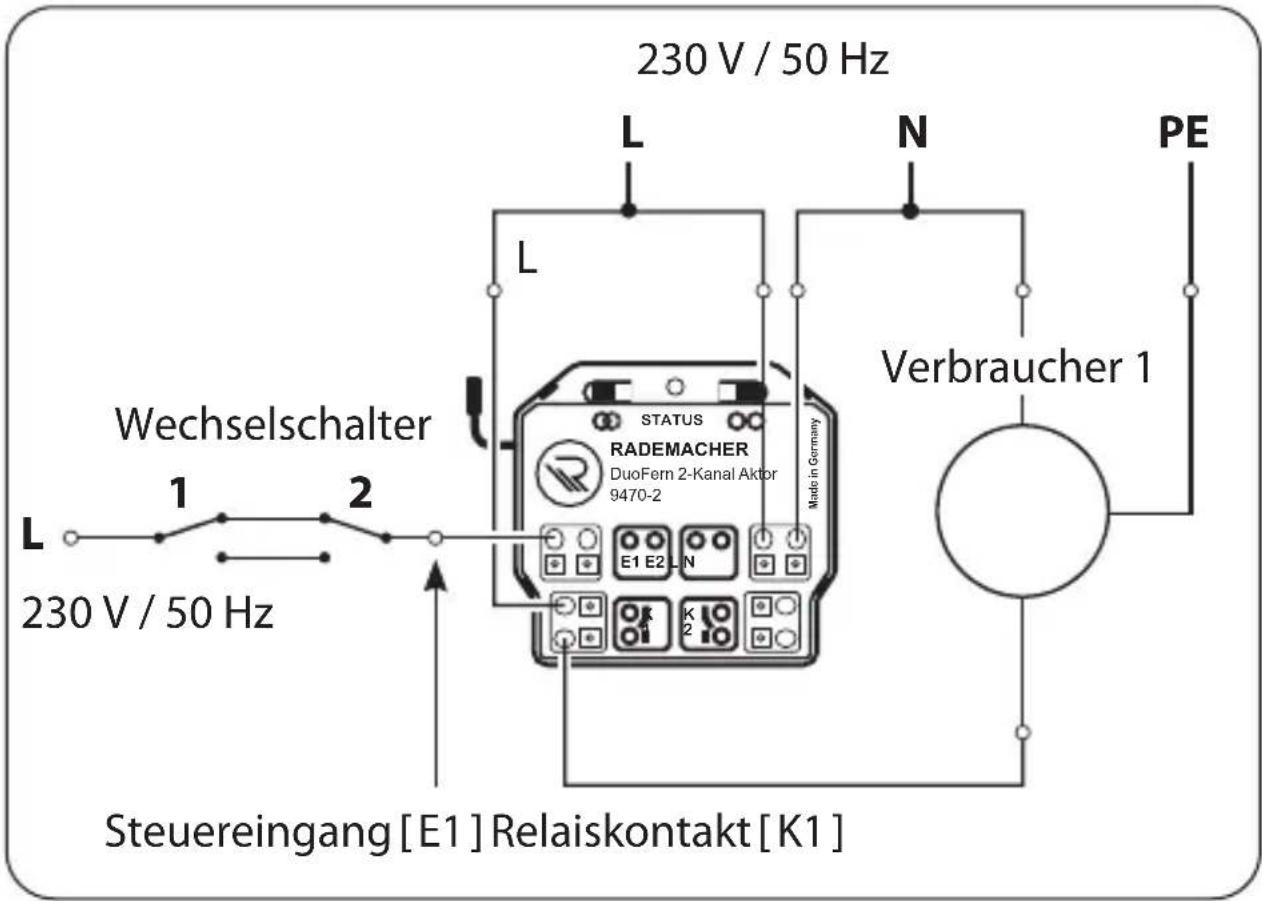

8.5 Installationsbeispiel....25

9. An-/Abmelden von DuoFern Sendern 26

9.1 An-/Abmelden via Funkcode 27

10. Einstellungen löschen (Reset) 28

11. Demontage 28

12. Vereinfachte EU-Konformitätserklärung...... 29

1. Diese Anleitung...

DE

...beschreibt Ihnen die Montage, den elektrischen Anschluss und Inbetriebnahme des DuoFern Universal-Aktors 9470-2.

1.1 Anwendung dieser Anleitung

• Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshinweise bevor Sie mit den Arbeiten beginnen.
  ♦Lesen Sie auch die Gebrauchsanleitungen des Zubehörs falls vorhanden sowie die Anleitungen des jeweils angeschlossenen Verbrauchers.
  Diese Anleitung ist Teil des Produkts. Bewahren Sie sie gut erreichbar auf.
  ◆Fügen Sie diese Anleitung bei Weitergabe des DuoFern Universal-Aktors 9470-2 an Dritte bei.
  ◆Bei Schäden die durch Nichtbeachtung dieser Anleitung und der Sicherheitshinweise entstehen, erlischt die Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.

2. Gefahrensymbole

DE

In dieser Anleitung verwenden wir folgende Gefahrensymbole:

Lebensgefahr durch Stromschlag

Gefahrenstelle / gefährliche Situation

2.1 Gefahrenstufen und Signalwörter

GEFAHR!

Diese Gefährdung wird zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird.

WARNUNG! WARNUNG!

Diese Gefährdung kann zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird.

VORSICHT!

Diese Gefährdung kann zu geringfügigen bis mittel-schweren Verletzungen führen, sofern sie nicht vermieden wird.

ACHTUNG!

Diese Gefährdung kann zu Sachschäden führen.

Darstellung

Beschreibung

1. Handlungsabläufe

2.

Aufzählung

1) oder a) Listen

weitere nützliche Informationen

Lesen Sie die örige Anleitung

3. Sicherheitshinweise

DE

Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu Sachschäden führen (Stromschlag / Kurzschluss).

◆Verwenden Sie niemals defekte oder beschädigte Geräte.
◆Prüfen Sie den DuoFern Universal-Aktor 9470-2 auf Unversehrtheit.
◆Wenden Sie sich bitte an unseren Kundendienst falls Sie Schäden feststellen.

3.1 Bestimmungsgemäße Verwendung

Verwenden Sie den DuoFern Universal-Aktor 9470-2 ausschließlich zum Anschluss und zur Steuerung von elektrischen Verbrauchern (z. B. einer Beleuchtung) innerhalb der zulässigen Lastgrenzen, siehe Technische Daten.

Der DuoFern Universal-Aktor 9470-2 ist dazu geeignet Netzspannung, basisisierte Kleinspannung (ELV) sowie schutzisolierte Kleinspannung (SELV) zu schalten.

Einsatzbedingungen

◆Betreiben Sie den DuoFern Universal-Aktor 9470-2 nur in trockenen Räumen.

Zum elektrischen Anschluss vor Ort muss ein 230 V/50 Hz Stromanschluss mit bauseitiger Freischaltvorrichtung (Sicherung) vorhanden sein.
Der Einbau und der Betrieb von Funksystemen ist nur für solche Anlagen und Geräte zulässig, bei denen eine Funktionsstörung im Sender oder Empfänger keine Gefahr für Personen oder Sachen ergibt, oder bei denen dieses Risiko durch andere Sicherheitseinrichtungen abgedeckt wird.

3.1 Bestimmungsgemäße Verwendung

DE

Funkanlagen die auf der gleichen Frequenz senden, können zu Empfangsstörungen führen.

3.2 Nicht bestimmungsgemäßer Gebrauch

Die Verwendung des DuoFern Universal-Aktors 9470-2 für einen anderen als den zuvor genannten Anwendungsbereich ist nicht zulässig.

Die falsche Verwendung kann zu Personen- oder Sachschaden führen.

◆Verwenden Sie den DuoFern Universal-Aktor 9470-2 nicht zur Freischaltung der angeschlossenen Verbraucher.
◆Verwenden Sie das vorhandene Funksystem (z. B. das DuoFern Funksystem) und seine Komponenten nie zur Fernsteuerung von Geräten und Anlagen mit erhöhten sicherheitstechnischen Anforderungen oder erhöhter Unfallgefahr. Dies bedarf zusätzlicher Sicherheitseinrichtungen. Beachten Sie die jeweiligen gesetzlichen Regelungen zum Errichten solcher Anlagen.

Bei Verwendung des DuoFern Universal-Aktors 9470-2 im Außenbereich oder in feuchten Räumen besteht Lebensgefahr durch Kurzschluss und Stromschlag.

◆ Montieren und Betreiben Sie den DuoFern Universal-Aktor 9470-2 nicht im im Außenbereich oder in feuchten Räumen.

3.3 Erforderliches Fachwissen des Installateurs

DE

Elektrischer Anschluss, Montage und Inbetriebnahme des DuoFern Universal-Aktors 9470-2 müssen durch eine ausgebildete Elektrofachkraft nach den Anweisungen in dieser Anleitung erfolgen.

3.4 Glossar - Begriffserklärung

DuoFern

◆RADEMACHER Funk-Technik zur Steuerung kompatibler Produkte.

WR ConfigTool

◆RADEMACHER Software zur Programmierung der DuoFern Handzentrale, inkl. automatischem Software-Update für die DuoFern Handzentrale.

HomePilot®

◆Der HomePilot® ist eine zentrale Steuereinheit für RADEMACHER Funk-Produkte.

ELV

◆Extra Low Voltage = Schutzkleinspannung.

SELV

◆Safety Extra Low Voltage = Sicherheitsgetrennte Schutzkleinspannung

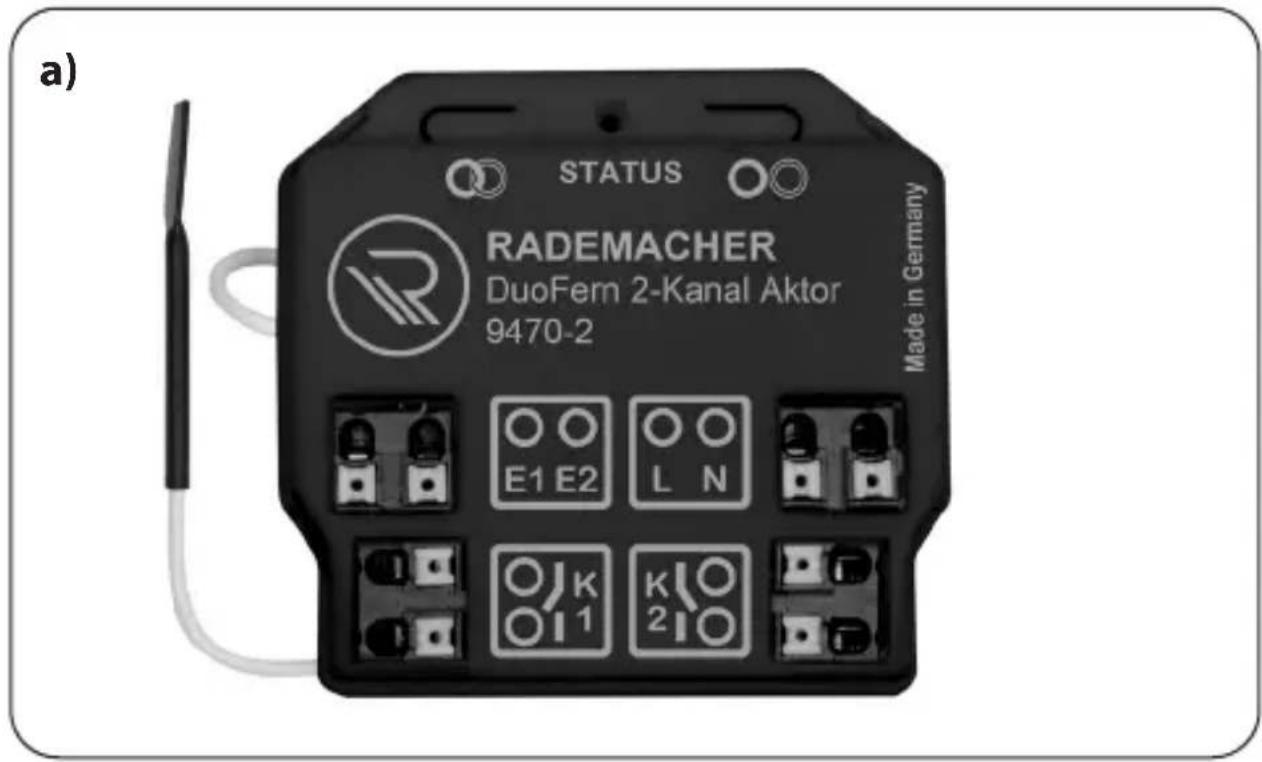

a) 1 x DuoFern Universal-Aktor 9470-2 inkl. Antenne
b) 1 x Gebrauchsanleitung (ohne Abbildung)

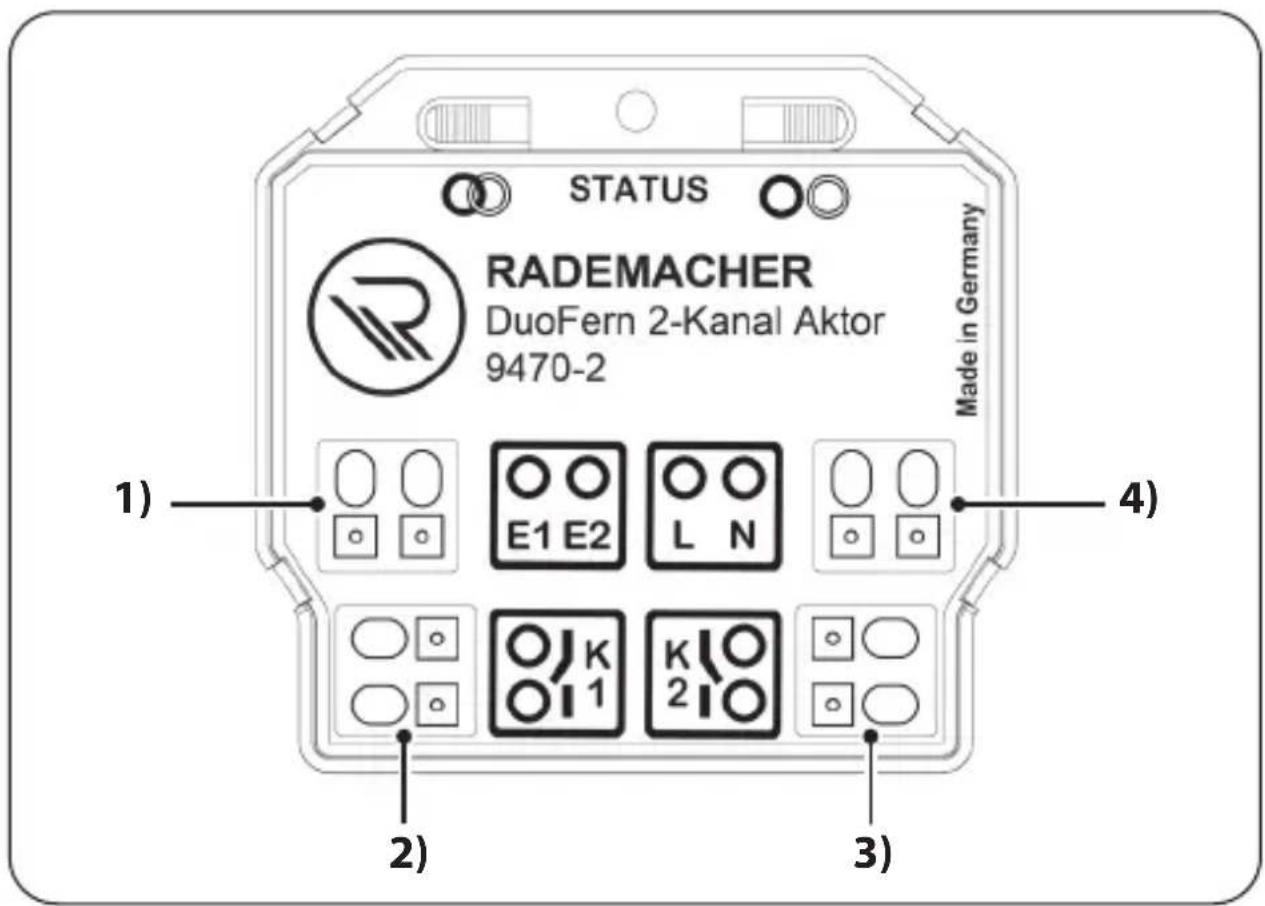

Pos. Symbol Beschreibung

1) Steuereingänge 230 V / 50 Hz / (Ein / Aus)

Anschluss je eines externen Schalters / Tasters zur manuellen Steuerung vor Ort.

2) Relaiskontakt [K1]

Anschluss eines elektrischen Verbrauchers.

3) Relaiskontakt [K2]

Anschluss eines elektrischen Verbrauchers.

4) Spannungsversorgung [L/N] 230 V/50 Hz

Anschluss der Versorgungsspannung.

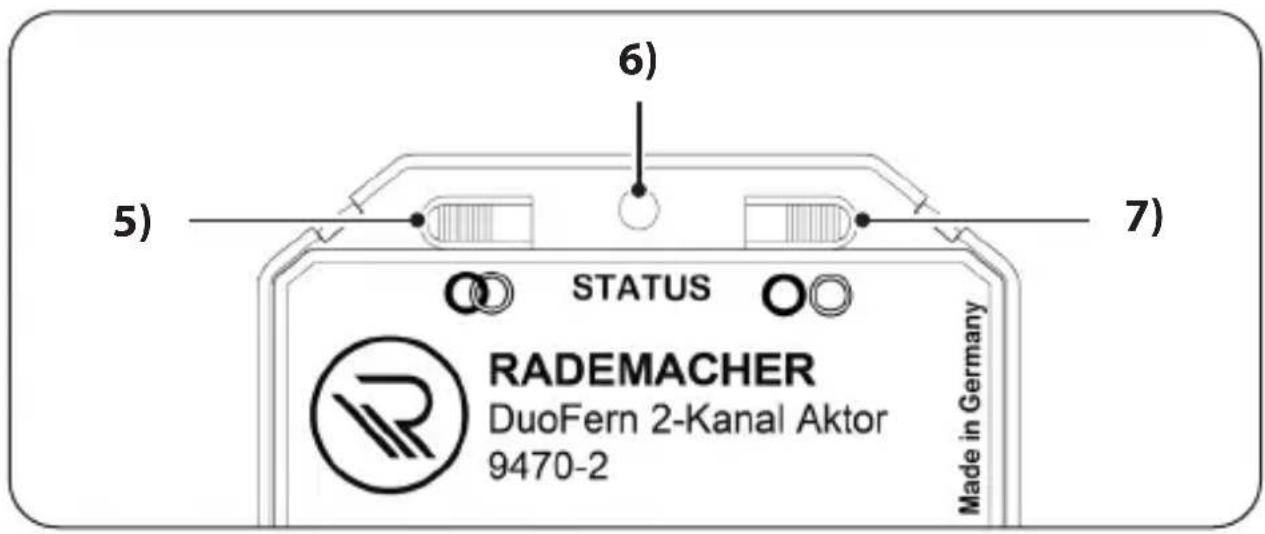

Pos. Symbol Beschreibung

5) Verbinden-Taste

Anmeldung im DuoFern Funk-Netzwerk bzw. an einem DuoFern Sender.

6) STATUS Kontrollleuchte - Statusanzeige

grün blinkend	Verbinden ist aktiv
konstant leuchtend	Verbinden oder Trennen war erfolgreich
kurzes Aufblitzen	Empfang eines Steuer-kommandos
rot blinkend	Trennen ist aktiv
permanent leuchtend	Verbinden oder Trennen war nicht erfolgreich

7) Trennen-Taste

◆Abmeldung im DuoFern Funk-Netzwerk bzw. an einem DuoFern Sender.
◆Reset auf den Auslieferungszustand

Steuerung von elektrischen Verbrauchern

Mit dem DuoFern Universal-Aktor 9470-2 können Sie zwei elektrische Verbraucher (z.B. eine Beleuchtung etc.) bis maximal 1500 W pro Verbraucher anschließen und steuern.

Verwendung im DuoFern Netzwerk

Sie können den DuoFern Universal-Aktor 9470-2 in ein DuoFern Netzwerk einbinden um die Funktionalität von z.B. DuoFern Sensoren und von DuoFern Sendern wie dem HomePilot® zu nutzen.

Manuelle Bedienung vor Ort

Zur manuellen Bedienung vor Ort kann zusätzlich ein externer Schalter/Taster angeschlossen und werden.

Installation und elektrischer Anschluss

Der DuoFern Universal-Aktor 9470-2 ist als Unterputzgerät konstruiert. Der elektrische Anschluss erfolgt durch Einklemmen der Anschlussleitung in die vorhandenen Federklemmen.

DuoFern HomePilot®
DuoFern Umweltsensor
DuoFern Handzentrale
* WR ConfigTool mit DuoFern Handzentrale
RolloTron Comfort DuoFern / Troll Comfort DuoFern
DuoFern Handsender Standard
DuoFern Wandtaster
Funktion Werte-	bereich	Werksein-stellung	A B C D E F G
1. Manuelle Bedienung	Ein/ Aus/ Dimmen	-	●●●●●
2. Geräte- / Lichtmodus	Geräte- / Lichtmodus	Lichtmodus						●
3. Manuellbetrieb ein / aus ein / aus aus						●●●●
4. Zeitautomatik ein / aus ein / aus	ein					●●●●
5. Zufallsfunktion	-	-			●●●
6. Morgendämmerungsfunktion	-	-			●●●●●
7. Morgendämmerungsautomatik ein / aus	ein / aus aus					●●●●
8. Abenddämmerungsfunktion	-	-			●●●●●
9. Abenddämmerungsautomatik ein / aus	ein / aus aus					●●●●
10. Sonnenfunktion	-	-			●			●
11. Sonnenautomatik ein / aus	ein / aus	aus				●●●●

* Die Software „WR ConfigTool“ können Sie von unserer Internetseite www.rademacher.de herunterladen.

DuoFern HomePilot®
DuoFern Umweltsensor
DuoFern Handzentrale
* WR ConfigTool mit DuoFern Handzentrale
RolloTron Comfort DuoFern / Troll Comfort DuoFern
DuoFern Handsender Standard
DuoFern Wandtaster
Funktion Werte-	bereich	Werksein-stellung	A B C D E F G
12. Verbindungstest --								●
13. Verbinden mit Funkcode --						●●●
14. Reset über Funk (3-Stufig) --						●
15. Einknopf-Bedienung --
16. Treppenhausfunktion ein / aus	aus					●
17. Treppenhaus-Zeit (Impulsdauer) ***	100 ms - 3276 s	3 Minuten				●

* Die Software „WR ConfigTool“ können Sie von unserer Internetseite www.rademacher.de herunterladen.
*** Abschaltvorwarnung bei > 60 Sekunden und bei ungeraden Werten.

Licht- / Gerätemodus

Durch Umschalten zwischen dem Licht- und Gerätemodus kann das Verhalten des DuoFern Universal-Aktors 9470-2 geändert werden:

Die Funktionalität ändert sich wie folgt:

Schaltbefehl von einem externen DuoFern Sender	Geräte-modus	Licht-modus
AUF Ein Aus
STOPP Aus Aus
AB Aus Ein
Morgendämmerungsfunktion Ein Aus
Abenddämmerungsfunktion Aus Ein

Zufallsfunktion (Anwesenheitssimulation)

Der DuoFern Universal-Aktor 9470-2 kann Schaltbefehle der Zufallsfunktion verarbeiten. Wird ein Schaltbefehl empfangen, der durch die Zufallsfunktion verzögert werden soll, so wird die Verarbeitung des Schaltbefehls bis zu 30 Minuten verzögert.

Während der Verzögerungszeit blinkt die Kontrollleuchte am DuoFern Universal-Aktor 9470-2 im Sekundentakt grün auf.

◆ Die Zufallsfunktion arbeitet für jeden Kanal unabhängig vom anderen.

◆ Automatische Fahrbefehle der Sonnenautomatik werden nicht verzögert.
◆ Automatische Schaltzeiten und Dämmerungsbefehle werden verzögert.

Treppenhausfunktion (ein / aus)

Bei aktivierter Treppenhausfunktion schaltet der DuoFern Universal-Aktor 9470-2 nach der eingestellten „Treppenhauszeit“ das angesteuerte Gerät wieder aus. Optional kann eine Abschaltvorwarnung bei >60 Sekunden und bei ungeraden Werten zugeschaltet werden.

Netzanschluss [ L / N ]
Versorgungsspannung aus dem Netz:	230 V / 50 Hz ~
Leistungsaufnahme: Standby: < 0,5 W

Steuereingänge [E1 / E2] für je einen externen manuellen Schalter / Taster vor Ort

Eingangsspannung: 230 V (Ri = 200 kΩ)

Relaisausgänge - Lastkontakte [K1 / K2]
Schaltspannung: 230 V / 50 Hz ~
Maximale Schaltleistung pro Kanal:	ohmsche Last, z.B. Glühlampen
		6,5 A / 1500 W
	induktive Lasten wie: Leuchtstofflampen, Motoren, Eisenkern-Transformatoren z.B. für Kleinspannungs-Glühlampen wie Halogenlampen
		5 A / 1150 W

Relaisausgänge - Lastkontakte [K1 / K2]

Maximale Schaltleistung pro Kanal:	kapazitive Lasten wie: elektronische Transformatoren, AC/DC-Wandler z.B. für Klein-spannungs-Glühlampen wie Halogenlampen, LED's, etc.
		5 A / 1150 W

Die falsche Verwendung kann zu Personen- oder Sachschaden führen.

◆Kleiner Kontaktabstand (μ) nicht zur Freischaltung geeignet.
◆Verwenden Sie den DuoFern Universal-Aktor 9470-2 nicht zur Freischaltung der angeschlossenen Verbraucher.

DuoFern Funktechnik

Sendefrequenz: 434,5 MHz
Sendeleistung: max. 10 mW
Reichweite: im Gebäude: ca.	30 m *im Freien: ca. 100 m* je nach Bausubstanz
Maximale Anzahl an DuoFern Geräten:	20
Allgemeine Angaben
Zulässige Umgebungs-temperatur:	-20 °C bis + 55 °C
Maße (B x H x T): 48,7 x 45,7 x 19,8 mm
Anschlussklemmen: Federkraft-Anschlussklemmen(0,1 mm2 - 1,5 mm2)

8. Den DuoFern Universal-Aktor 9470-2 anschließen

DE

Vergleichen Sie vor dem elektrischen Anschluss die Angaben zur Spannung / Frequenz auf dem Typenschild mit denen des örtlichen Stromnetzes.

8.1 Sicherheitshinweise zum elektrischen Anschluss

GEFAHR!

Es besteht Lebensgefahr durch Stromschlag bei Berührung von elektrischen Komponenten.

◆Führen Sie alle Anschluss- und Montagearbeiten nur im spannungslosen Zustand aus.
◆Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie sie gegen Wiedereinschalten.
◆Prüfen Sie die Anlage auf Spannungsfreiheit.

WARNUNG! WARNUNG!

Es besteht Lebensgefahr durch Kurzschluss bei Überlastung des DuoFern Universal-Aktors 9470-2.

Die maximale Schaltleistung darf nicht überschritten werden, beachten Sie dazu die Angaben in den Technische Daten, s. Seite 17/18.

8.1 Sicherheitshinweise zum elektrischen Anschluss

DE

ACHTUNG!

Eine defekte Antenne kann zu Funktionsstörungen bzw. zum Ausfall des DuoFern Universal-Aktors 9470-2 führen.

◆ Die Antennenleitung darf nicht gekürzt und nicht beschädigt werden.

8.2 Wichtige Hinweise zum elektrischen Anschluss

Anschlusshinweise zur Bedienung mit einem externen Schalter/Taster vor Ort

Bei Verwendung der Steuereingänge [E1/E2] müssen Sie die externen Schalter/Taster und den DuoFern Universal-Aktor 9470-2 an die gleiche Phase [L] anschließen.

◆Die maximale Leitungslänge zum Anschluss eines externen Tasters darf nicht größer als 10 m sein.

Abisolierlänge:

Alle Adern müssen auf 9 mm abisoliert werden.

Lesen Sie die Angaben zum elektrischen Anschluss in der Gebrauchsanleitung des verwendeten elektrischen Verbrauchers.

Weitere Montagehinweise

Um einen optimalen Betrieb zu gewährleisten, sollten Sie den DuoFern Universal-Aktor 9470-2 nicht auf einem metallischen Untergrund oder in der Nähe von metallischen Gegenständen montieren.
Der DuoFern Universal-Aktor 9470-2 ist zur Unterputzmon-tage vorgesehen. Wir empfehlen die Montage in einer tiefen 58er Unterputzdose oder in einer Elektronikdose.

i

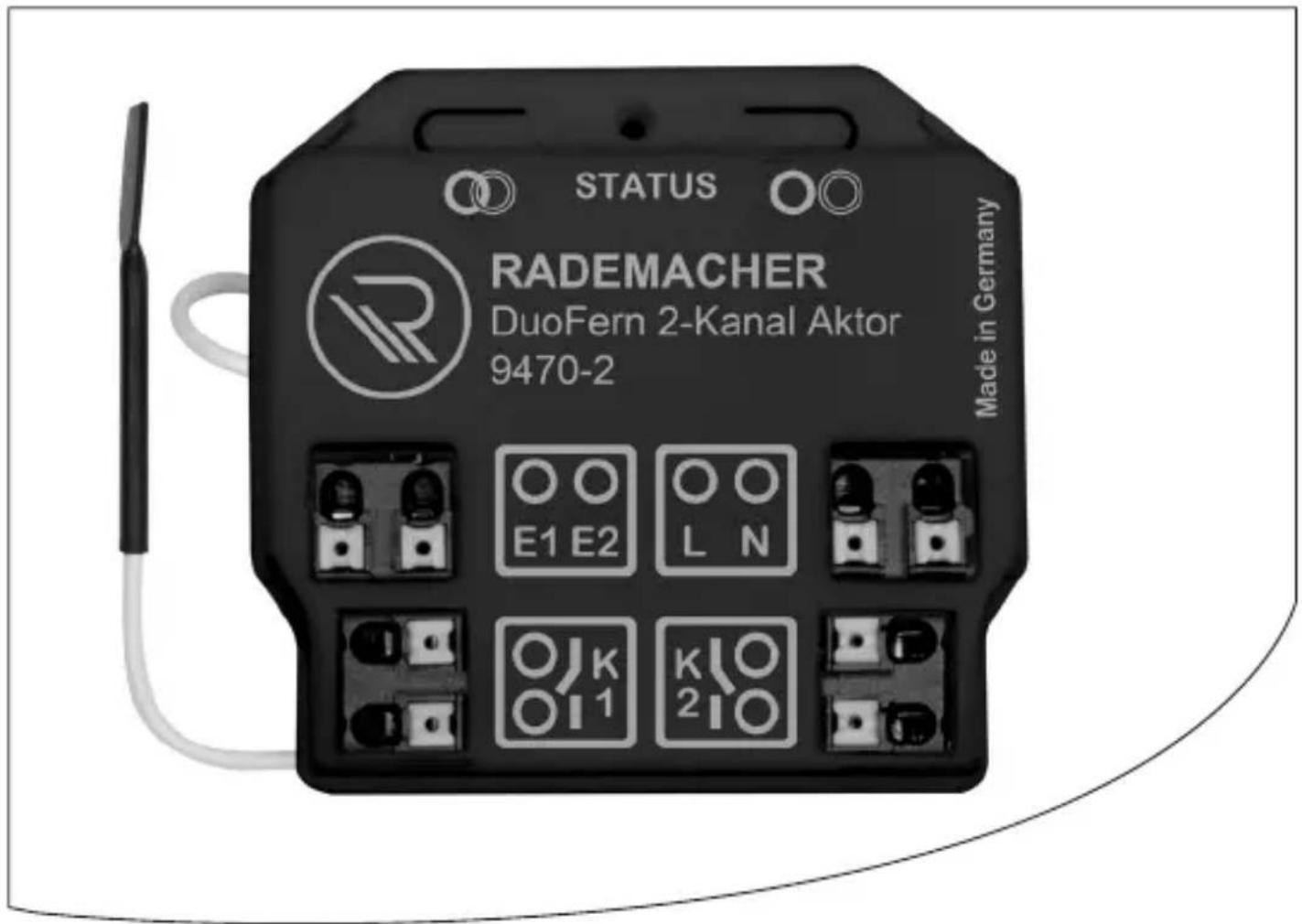

8.3 Den DuoFern Universal-Aktor 9470-2 anschließen und montieren

DE

1. Schalten Sie das Netz stromlos und prüfen Sie ob die Zuleitungen stromlos sind.
2. Verlegen Sie alle Anschlussleitungen sicher bis in die Unterputzdose des DuoFern Universal-Aktors 9470-2.
3. Isolieren Sie alle Adern wie oben gefordert ab und schließen Sie sie gemäß dem folgenden Anschlussplan an.
4. Setzen Sie den DuoFern Universal-Aktor 9470-2 in die Unterputz-dose ein und verlegen Sie die Anschlussleitungen sowie die Antenne in der Dose.
5. Montieren Sie zum Schluss die Abdeckung der Unterputzdose und schalten Sie den Strom wieder ein.

Installation mit Wechselschaltern

Wir empfehlen eine Wechselschaltung durch mehrere parallel geschaltete Taster zu ersetzen.

Für den zweiten Kanal müssen Sie jeweils die entsprechenden Ein-/Ausgänge analog zum Kanal 1 verwenden.

Weitere Schaltungsbeispiele finden Sie auf unserer Internetseite:

www.rademacher.de

9. An-/Abmelden von DuoFern Sendern

DE

Damit Sie den DuoFern Universal-Aktor 9470-2 mit einem DuoFern Sender bedienen können, müssen Sie jeden gewünschten Sender am DuoFern Universal-Aktor 9470-2 anmelden. Sie können max. 20 DuoFern Sender (z. B. DuoFern Handsender Standard) anmelden.

1. Den gewünschten DuoFern Sender in den An-/ bzw. Abmelde-modus schalten (s. jeweilige Gebrauchsanleitung).
2. Drücken Sie die „Verbinden (Anmelden)-Taste [ ] oder die „Trennen (Abmelden)-Taste“ [ ] des DuoFern Universal-Aktors 9470-2.
3. Der DuoFern Universal-Aktor 9470-2 sendet danach ein An- bzw. Abmeldesignal aus.

Der An-/ bzw. Abmeldemodus bleibt 120 Sekunden aktiv.

1. Nach erfolgreicher An-/Abmeldung leuchtet die STATUS-LED konstant grün.
2. Den nächsten DuoFern Sender an-/abmelden, dazu die Punkte 1. bis 3. wiederholen oder die An-/Abmeldung beenden.

Beachten Sie die STATUS-LED

Die Status-LED leuchtet rot, wenn die An-/Abmeldung fehlschlug, zum Beispiel wenn:

◆schon 20 DuoFern Sender angemeldet sind
◆ein ungeeignetes Gerät (z. B. anderer DuoFern Aktor) ange-meldet wird.
◆versucht wird, einen DuoFern Sender abzumelden, der gar nicht angemeldet ist.

Mit Hilfe des Funkcodes können Sie den DuoFern Universal-Aktor 9470-2 direkt ansteuern, um zum Beispiel auch nach der Installation weitere DuoFern-Sender mit dem Aktor zu verbinden. Den Funkcode finden Sie auf dem beiliegenden Etikett und auf der Rückseite des DuoFern Universal-Aktors 9470-2.

Bitte beachten Sie, das die Verwendung des Funkcodes auf 120 Minuten nach dem Einschalten der Netzspannung begrenzt ist.

Eine detaillierte Beschreibung zu Aktivierung der Funkcode Funktion finden Sie in der Gebrauchsanleitung der DuoFern Handzentrale oder des HomePilot®.

10. Einstellungen löschen (Reset)

DE

Um den DuoFern Universal-Aktor 9470-2 auf den Auslieferungs-zustand zurückzusetzen müssen Sie einen Reset durchführen.

1. Drücken Sie die Trennen-Taste ca. 5 Sekunden lang, bis die STATUS-LED konstant rot leuchtet.
2. Alle Einstellungen werden gelöscht und auf die Werkseinstellungen zurückgesetzt und die angemeldeten DuoFern Sender werden automatisch abgemeldet.
3. Danach befindet sich der DuoFern Universal-Aktor 9470-2 wieder im Auslieferungszustand.

11. Demontage

GEFAHR!

Es besteht Lebensgefahr durch Stromschlag bei Berührung von elektrischen Komponenten.

◆Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie sie gegen Wiedereinschalten. Prüfen Sie die Anlage auf Spannungsfreiheit.

1. Melden Sie das DuoFern Steuergerät aus dem DuoFern Netzwerk ab.
2. Schalten Sie das Netz stromlos und öffnen Sie die Unterputzdose.
3. Klemmen Sie den DuoFern Universal-Aktor 9470-2 ab und nehmen Sie es vollständig aus der Unterputzdose.

Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass der DuoFern Universal-Aktor 9470-2 der Richtlinie 2014/53/EU (Funkanlagenrichtlinie) entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

www.rademacher.de/ce

Garantiebedingungen

Informationen zu Garantiebedingungen unserer Produkte finden Sie auf unserer Homepage..

RADEMACHER

Gerate-Elektronik GmbH

Buschkamp 7

46414 Rhede (Deutschland)
