Marke	Metabo
Modell	GB 18 LTX BL Q I
Produkttyp	Akku-Bohrschrauber
Stromversorgung	Li-Ion-Akku 18 V (CAS)
Leerlaufdrehzahl (n0)	Siehe technische Daten (Abb. K)
Max. Drehmoment (M3)	Siehe technische Daten (Abb. K)
Max. Bohrdurchmesser (Stahl D2)	Siehe technische Daten (Abb. K)
Max. Bohrdurchmesser (Weichholz D3)	Siehe technische Daten (Abb. K)
Bohrfutter	Schnellspannbohrfutter mit Quick-Wechsel
Hauptfunktionen	Bohren, Schrauben, Gewindeschneiden, elektronischer Sicherheitsstopp, Drehmomentbegrenzung, Impulsbetrieb, Drehrichtungsumkehr
Sicherheit	Zusatzhandgriff, automatischer Stopp bei Blockierung, Überlast- und Tiefentladeschutz, LED-Warnleuchte
Wartung und Reinigung	Reinigen Sie das Bohrfutter, indem Sie die Hülse in vertikaler Position drehen; verwenden Sie nur Metabo- oder CAS-Zubehör
Ersatzteile und Reparatur	Verwenden Sie originale Metabo-Ersatzteile; Reparaturen durch einen Elektriker; Adressen auf www.metabo.com
Betriebstemperatur	-20 °C bis 50 °C (eingeschränkte Leistung unter 0 °C)
Lagertemperatur	0 °C bis 30 °C
Akku	Li-Ion, nicht Feuer aussetzen, vor Feuchtigkeit schützen
Transport der Akkus	Entspricht UN 3480/3481; zertifizierte Verpackung

Häufig gestellte Fragen - GB 18 LTX BL Q I METABO

Wie lade ich den Akku des Metabo GB 18 LTX BL Q I?

Laden Sie den Akku vor dem ersten Gebrauch. Verwenden Sie ein kompatibles Metabo-Ladegerät. Die Ladeanweisungen finden Sie in der Bedienungsanleitung des Ladegeräts. Bei nachlassender Leistung laden Sie den Akku erneut.

Wie stelle ich das Drehmoment ein?

Drehen Sie das Einstellrad (13), um den gewünschten Modus auszuwählen: 1 bis 10 für Drehmomentbegrenzung, Schloss für maximales Drehmoment und Impuls für Impulsbetrieb. Die Einstellung hängt vom Material und Schraubendurchmesser ab.

Was tun, wenn der Bohrer plötzlich stoppt?

Der elektronische Sicherheitsstopp (Safety Stop) wird bei plötzlichem Blockieren ausgelöst. Lassen Sie den Schalter (15) los und drücken Sie erneut, um neu zu starten. Wenn die rote LED-Leuchte dauerhaft leuchtet, ist der Sicherheitsstopp defekt: Lassen Sie die Maschine reparieren.

Wie verwende ich die Gewindeschneidfunktion?

Stellen Sie den Drehzahlschalter (4) auf '1'. Schieben Sie den Schiebeschalter (3) in die Gewindeschneidposition. Wählen Sie mit dem Einstellrad (13) das passende Drehmoment. Setzen Sie den Gewindebohrer in das passende Bohrfutter ein. Fetten Sie das Loch. Zum Gewindeschneiden drücken Sie den Schalter und üben Sie mäßigen Druck aus. Die Maschine wechselt automatisch die Drehrichtung am Ende des Gewindes.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Drehrichtungsumschalter (5) an beiden Seiten der Maschine. Drücken Sie ihn nach rechts für Vorwärtslauf, nach links für Rückwärtslauf. Die Mittelstellung blockiert den Schalter (Transportsicherung).

Welches Zubehör kann ich verwenden?

Verwenden Sie nur Original-Metabo-Akkus und -Zubehör oder solche des CAS (Cordless Alliance Systems). Für Gewindebohrer verwenden Sie spezielle Bohrfutter (M8-12 oder M4-6). Konsultieren Sie den Metabo-Katalog oder www.metabo.com.

Wie reinige ich das Schnellspannbohrfutter?

Halten Sie das Werkzeug senkrecht, Bohrfutter nach unten. Drehen Sie die Hülse vollständig in Richtung 'GRIP, ZU' und dann in Richtung 'AUF, RELEASE'. Der Staub fällt heraus. Wiederholen Sie ggf.

Was bedeuten die LED-Anzeigen am Akku?

Die LED-Anzeigen (11) zeigen den Ladezustand an. Drücken Sie die Taste (10), um den Füllstand anzuzeigen. Wenn eine Anzeige blinkt, ist der Akku fast leer. Wenn der Akku defekt oder überhitzt ist, gibt das System ein akustisches Signal.

Kann ich den Bohrer im Impulsmodus zum Schrauben verwenden?

Ja, aber nicht im Bohrmodus. Stellen Sie das Einstellrad (13) auf das Impulssymbol. Achtung: Nicht lange verwenden, da der Motor heiß werden kann. Der Impulsmodus ist nicht verfügbar, wenn der Schiebeschalter (3) in der Bohrposition ist.

Wie entsorge ich den gebrauchten Akku?

Werfen Sie den Akku nicht in den Hausmüll. Entladen Sie ihn vollständig, schützen Sie die Kontakte mit Klebeband und bringen Sie ihn zu einem Metabo-Händler oder einer Sammelstelle zum Recycling. Befolgen Sie die örtlichen Vorschriften.

BEDIENUNGSANLEITUNG GB 18 LTX BL Q I METABO

de Originalbetriebsanleitung 7

en Original Instructions 12

fr Notice originale 17

2020-10-12, Bernd Fleischmann

Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)

*4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit: Diese Akku-Gewindebohrer / Akku-Bohrschrauber, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - Abb. K+L.

2. Bestimmungsgemäße Verwendung

Die Akku-Gewindebohrer / Akku-Bohrschrauber sind geeignet zum Bohren ohne Schlag in Metall, Holz, Kunststoff und ähnlichen Materialien sowie zum Schrauben und zum Schneiden von Innengewinden.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG – Lesen Sie alle Sicherheitshinweise, Anweisungen, Änderungen und technischen Daten, mit en dieses Elektrowerkzeug versehen ist.

Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Benutzen Sie den mit dem Gerät gelieferten Zusatzhandgriff. Der Verlust der Kontrolle kann zu Verletzungen führen.

Stützen Sie das Elektrowerkzeug vor der Benutzung gut ab. Dieses Elektrowerkzeug erzeugt ein hohes Drehmoment. Wenn das Elektrowerkzeug während des Betriebs nicht sicher abgestützt wird, kann es zu einem Verlust der Kontrolle und zu Verletzungen kommen.

Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten

ausführen, bei denen das Einsatzwerkzeug, oder die Schrauben, verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Sicherheitshinweise bei Verwendung langer Bohrer:

a) Arbeiten Sie auf keinen Fall mit einer höheren Drehzahl als der für den Bohrer maximal zulässigen Drehzahl. Bei höheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.
b) Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während der Bohrer Kontakt mit dem Werkstück hat. Bei höheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.
c) Üben Sie keinen übermäßigen Druck und nur in Längsrichtung zum Bohrer aus. Bohrer können sich verbiegen und dadurch brechen oder zu einem Verlust der Kontrolle und zu Verletzungen führen.

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser- oder Gasleitungen befinden (z.B. mit Hilfe eines Metallsuchgerätes).

Die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

WARNUNG – Tragen Sie immer eine Schutzbrille.

Akkupacks vor Nässe schützen!

Keine defekten oder deformierten Akkupacks verwenden!

Akkupacks nicht öffnen!

Kontakte der Akkupacks nicht berühren oder kurzschließen!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in

Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!

Bei einer defekten Maschine den Akkupack aus der Maschine nehmen.

Akkupack aus der Maschine entnehmen bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.

DEUTSCHde

Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist.

Nicht an das sich drehende Werkzeug fassen!

Späne und Ähnliches nur bei Stillstand der Maschine entfernen.

Sichern Sie das Werkstück gegen Verschieben oder Mithrehen (z.B. durch Festspannen mit Schraubzwingen).

LED-Leuchte (14): LED-Strahlung nicht direkt mit optischen Instrumenten betrachten.

ACHTUNG Nicht in die brennende Leuchte starren.

Staubbelastung reduzieren:

WARNUNG - Einige Stäube, die durch Sandpapierschleifen, Sägen, Schleifen

Bohren und andere Arbeiten erzeugt werden, enthalten Chemikalien, von denen bekannt ist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Einige Beispiele für diese Chemikalien sind:

• Blei aus bleihaltigem Anstrich,
• mineralischer Staub aus Mauersteinen, Zement und anderen Mauerwerkstoffen, und
• Arsen und Chrom aus chemisch behandeltem Holz.

Ihr Risiko durch diese Belastung variiert, je nachdem, wie oft Sie diese Art von Arbeit ausführen. Um Ihre Belastung mit diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belüfteten Bereich und arbeiten Sie mit zugelassener Schutzausrüstung, wie z. B. solche Staubmasken, die speziell zum Herausfiltern von mikroskopisch kleinen Partikeln entwickelt wurden.

Dies gilt ebenso für Stäube von weiteren Werkstoffen, wie z. B. einige Holzarten (wie Eichen- oder Buchenstaub), Metalle, Asbest. Weitere bekannte Krankheiten sind z. B. allergische Reaktionen, Atemwegserkrankungen. Lassen Sie Staub nicht in den Körper gelangen.

Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzort geltenden Richtlinien und nationale Vorschriften (z.B. Arbeitsschutzbestimmungen, Entsorgung).

Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld.

Verwenden Sie für spezielle Arbeiten geeignetes Zubehör. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung.

Verwenden Sie eine geeignete Staubabsaugung.

Verringern Sie die Staubbelastung indem Sie:

• die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub richten,
• eine Absauganlage und/oder einen Luftreiniger einsetzen,
• den Arbeitsplatz gut lüften und durch saugen sauber halten. Fegen oder blasen wirbelt Staub auf.
• Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten.

Transport von Li-Ion-Akkupacks:

Der Versand von Li-Ion Akkupacks unterliegt dem Gefahrgutrecht (UN 3480 und UN 3481). Klären Sie beim Versand von Li-Ion Akkupacks die aktuell gültigen Vorschriften. Informieren sie sich ggfs. bei ihrem Transportunternehmen. Zertifizierte Verpackung ist bei Metabo erhältlich.

Versenden Sie Akkupacks nur, wenn das Gehäuse unbeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den Akkupack aus der Maschine nehmen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

5. Abbildungen

Die Abbildungen finden Sie am Anfang der Betriebsanleitung.

Symbol-Erläuterung:

Bewegungsrichtung
Bohrer
Langsam
Schnell
1 erster Gang
2 zweiter Gang
Schrauben
Bohren, Schrauben
-Gewindeschneiden
Nm Drehmoment

6. Überblick

→ Abb. A

1 Schnellspann-Bohrfutter
2 Zusatzhandgriff
3 Schaltschieber (Bohren, Gewinde schneiden)
4 Gangumschalter
5 Drehrichtungsumschalter (Drehrichtungseinstellung, Transportsicherung) - beidseitig der Maschine

6 Hand griff

7 Bit-Depot *

8 Gürtelhaken *

9 Taste zur Akkupack-Entriegelung

10 Taste der Kapazitätsanzeige *

11 Kapazitäts- und Signalanzeige *

12 Akkupack *

13 Stellrad (Impulsfunktion, Drehmomentbegrenzung, max. Drehmoment)

14 LED-Leuchte (Arbeitslicht und rote Warnleuchte)

15 Schalterdrücker

* ausstattungsabhängig

7. Benutzung

7.1 Elektronische Sicherheitsabschaltung

Bei plötzlicher Rotation des Elektrowerkzeuges um die Bohrerachse, z.B. durch Verhaken / Verklemmen des Einsatzwerkzeugs, schaltet die Maschine automatisch ab - für eine bessere Kontrolle über die Maschine und hohen Anwenderschutz im Vergleich zu Maschinen ohne diese Funktion.

Die Abschaltung wird durch einmaliges rotes Leuchten der LED-Leuchte (14) und ein einmaliges Piepsen signalisiert.

7.2 Akkupack, Kapazitäts- und Signalanzeige Abb. B

Vor der Benutzung den Akkupack aufladen.

Laden Sie den Akkupack bei Leistungsabfall wieder auf.

Anweisungen zum Laden des Akkupacks finden Sie in der Betriebsanleitung des Metabo-Ladegerätes.

7.3 Akkupack entnehmen, einsetzen

→ Abb. C

7.4 Drehrichtung, Transportsicherung (Einschaltspere) einstellen → Abb. D

7.5 Gang wählen Abb. E

Gangumschalter (4) nur bei Stillstand des Motors betätigen!

7.6 Bohren, Gewindeschneiden einstellen

→ Abb. A

Schaltschieber (3) betätigen.

Hinweis: Zum Schrauben den Schaltschieber (3) auf Stellung „Bohren“ stellen.

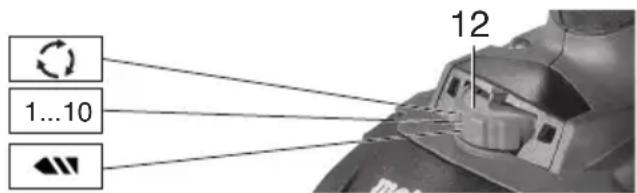

7.7 Drehmomentbegrenzung, maximales Drehmoment, Impulsfunktion einstellen

Nicht längere Zeit mit eingeschalteter Impulsfunktion arbeiten! (Der Motor kann sich hitzen.)

Abb. F

Am Stellrad (13) die gewünschte Betriebsart einstellen:

= Impulsfunktion

1...10

Drehmomentbegrenzung

= maximales Drehmoment

Hinweis: Impulsfunktion ist nur verfügbar, wenn Schaltschieber (3) auf Stellung „Bohren“ steht.

7.8 Ein-/Ausschalten, Drehzahl einstellen

→ Abb. A

Einschalten, Drehzahl: Schalterdrücker (15)

drücken. Die Drehzahl kann am

Schalterdrücker durch Eindrücken verändert werden.

Ausschalten: Schalterdrücker (15) loslassen. Hinweis: Das Geräusch, das beim Ausschalten der Maschine auftritt, ist bauartbedingt (Schnellstopp) und hat auf Funktion und Lebensdauer der Maschine keinen Einfluss.

7.9 Schnellspann-Bohrfutter Abb G

Bei weichem Werkzeugschaft muss eventuell nach kurzer Bohrzeit nachgespannt werden.

Reinigen: Gelegentlich die Maschine mit dem Schnellspann-Bohrfutter senkrecht nach unten halten und Hülse vollständig in Richtung „GRIP, ZU“ drehen, dann vollständig in Richtung „AUF, RELEASE“ drehen. Der angesammelte Staub fällt aus dem Schnellspann-Bohrfutter.

7.10 Gewinde schneiden Abb. H

Nur Maschinengewindebohrer verwenden, die folgende Bedingungen erfüllen:

• Nur unbeschädigte und scharfe Maschinengewindebohrer verwenden.
• Nur Maschinengewindebohrer für Rechtsgewinde verwenden.

Vorbereitungen:

• Eine Bohrung herstellen (mit einem Durchmesser, der zum verwendeten Gewindebohrer passt).
• Gangumschalter (4) auf Gang „1“ stellen.
• Schaltschieber (3) auf Stellung „Gewindeschneiden“ stellen

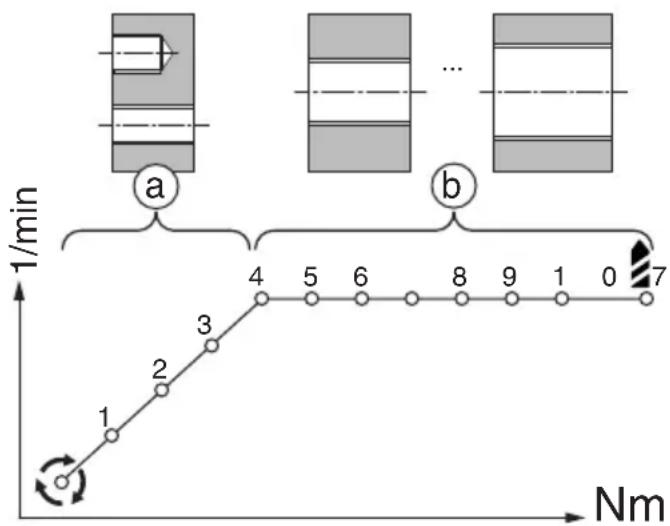

- Stellrad (13) einstellen (siehe Abb. unten): Die passende Einstellung ist von vielen Einflussfaktoren abhängig, prinzipiell gilt folgendes: a) Sacklöcher und kleine Durchgangslöcher: Wählen Sie bei Sacklöchern kein zu großes Drehmoment, damit der Gewindebohrer beim Erreichen des Lochbodens nicht abreißt. Stellung Impuls entspricht dem kleinsten Drehmoment und der kleinsten Drehzahl. Bis zu Stellung 4 steigen beide Werte an.

b) Durchgangslöcher:

Wählen sie ein größeres Drehmoment. Ab Stellung 4 bleibt die Drehzahl gleich, nur das Drehmoment steigt an. Für „maximales Drehmoment“ auf Stellung ◀ stellen.

DEUTSCHde

• Das zum Gewindebohrer passende Bohrfutter anbringen (Bohrfutter „M8-12“ bzw. „M 4-6“)
• Bohrfutter öffnen.
• Gewindebohrer einstecken.
• Gewindebohrer der Größen M8 - M12, bis zum Anschlag in das Bohrfutter „M8-12“ hineinschieben, so dass der Vierkant von der Aufnahme im Inneren des Bohrfutters gehalten wird.
• Gewindebohrer der Größen M4 - M6, bis zum Anschlag in das Bohrfutter „M4-6“ hineinschieben, so dass der Vierkant von der Aufnahme im Inneren des Bohrfutters gehalten wird.
• Bohrfutter schließen und festspannen.
• Bohrung und Gewindebohrer mit geeignetem Schneidöl schmieren.

Gewindeschneiden

• Gewindebohrer auf der Bohrung aufsetzen.
• Maschine in Axialrichtung bewegen.
• Schalterdrücker (15) eindrücken und bei niedriger Drehzahl und mäßigem Druck den Gewindebohrer in die Bohrung einschneiden lassen. Während dem Gewindeschneiden kann die Drehzahl erhöht werden.
• Wenn die gewünschte Gewindetiefe erreicht ist, ziehen Sie die Maschine bei gedrücktem Schalterdrücker (15) gleichmäßig aus der Bohrung. Die Maschine wechselt ihre Drehrichtung automatisch.

Hinweis: Wenn Schaltschieber (3) auf Stellung „Gewindeschneiden“ - - - - steht, dann sind Rechts- / Linkslauf sowie Impulsfunktion nicht verfügbar.

Hinweis: Wenn Schaltschieber (3) auf Stellung „Gewindeschneiden“ - - - - steht und auf den Gewindebohrer kein Druck ausgeübt wird, dann läuft die Maschine im Linkslauf! Wird auf den Gewindebohrer Druck ausgeübt schaltet die Maschine automatisch auf Rechtslauf um.

7.11 Bohrfutter mit Schnellwechselsystem Quick Abb. I

Abnehmen: Verriegelungsring nach vorne schieben (a) und Bohrfutter nach vorne abziehen (b).

Anbringen: Verriegelungsring nach vorne schieben und Bohrfutter bis zum Anschlag auf die Bohrspindel aufschieben.

7.12 Gürtelhaken (ausstattungsabhängig) / Bit-Depot anbringen (ausstattungsabhängig) Abb. J

Gürtelhaken (8), wie gezeigt, anbringen. Bit-Depot (7), wie gezeigt, anbringen.

8. Störungsbeseitigung

8.1 Defekte elektronische Sicherheitsabschaltung

Rotes Dauerleuchten der LED-Leuchte (14) signalisiert eine defekte Sicherheitsabschaltung. Lassen Sie die Maschine reparieren. Siehe Kapitel 10.

8.2 Multifunktionales Überwachungssystem der Maschine

Schaltet sich die Maschine selbstständig aus, dann hat die Elektronik den Selbstschutz-Modus aktiviert. Es ertönt ein Warnsignal (Piepston). Dieses geht nach max. 30 Sekunden oder nach Loslassen des Schalterdrückers (15) aus.

Trotz dieser Schutzfunktion kann bei bestimmten Anwendungen eine Überlastung und als Folge dessen eine Beschädigung der Maschine auftreten.

Ursachen und Abhilfe:

1. Akkupack fast leer → Abb. A, B (Die Elektronik schützt den Akkupack vor Schaden durch Tiefstentladung).
   Blinkt eine LED-Leuchte (11), ist der Akkupack fast leer. Ggf. Taste (10) drücken und den Ladezustand an den LED-Leuchten (11) prüfen. Ist der Akkupack fast leer, muss er wieder aufgeladen werden!

2. Länger andauernde Überlastung der Maschine führt zur Temperaturabschaltung.
   Lassen sie Maschine oder Akkupack abkühlen. Hinweis: Fühlt sich der Akkupack sehr warm an, ist das Abkühlen des Akkupacks in einem „AIR COOLED“-Ladegerät schneller möglich. Hinweis: Die Maschine kühlt schneller ab, wenn man sie im Leerlauf laufen lässt.

3. Metabo Sicherheitsabschaltung: Die Maschine wurde selbsttätig ABGESCHALTET. Bei plötzlicher Drehzahlreduktion (wie sie z.B. bei einer plötzlichen Blockierung oder einem Rückschlag auftritt) wird die Maschine abgeschaltet. Maschine am Schalterdrücker (15) ausschalten. Danach wieder einschalten und normal weiterarbeiten. Vermeiden sie weitere Blockierungen.

8.3 Hinweise

Die LED-Leuchte (14) schaltet sich nach einer bestimmten Zeit automatisch aus.

9. Zubehör

Verwenden Sie nur original Metabo- oder CAS-(Cordless Alliance System) Akkupacks und Zubehör.

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

Zubehör sicher anbringen. Wird die Maschine in einem Halter betrieben: Die Maschine sicher befestigen. Der Verlust der Kontrolle kann zu Verletzungen führen.

Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.

10. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt en!

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterladen.

11. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Akkupacks dürfen nicht mit dem Hausmüll entsorgt werden! Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Händler zurück!

Akkupacks nicht ins Wasser werfen.

Schützen Sie die Umwelt und werfen Sie Elektrowerkzeuge und Akkupacks nicht in den Hausmüll. Befolgen Sie nationale

Vorschriften zu getrennter Sammlung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Vor dem Entsorgen den Akkupack im Elektrowerkzeug entladen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

12. Technische Daten

→ Abb. K. Änderungen im Sinne des technischen Fortschritts vorbehalten.

U = Spannung des Akkupacks

n₀ = Leerlaufdrehzahl

Anziehmoment beim Schrauben:

M _ 1 = weicher Schraubfall(Holz) M _ 2 = lmpulsmoment M _ 3 = harter Schraubfall (Metall) M _ 4 = Anziehmoment einstellbar

D _ 1 = Max. Gewindedurchmesser D _ 2 = Max. Bohrerdurchmesser in Stahl D _ 3 = Max. Bohrerdurchmesser in Weichholz

m = Gewicht (mit kleinstem Akkupack)

G = Spindelgewinde

D_max = Bohrfutter-Spannweite

Messwerte ermittelt gemäß EN 62841.

Erlaubte Umgebungstemperatur beim Betrieb: -20 °C bis 50 °C (eingeschränkte Leistung bei Temperaturen unter 0 °C). Erlaubte Umgebungstemperatur bei Lagerung: 0 °C bis 30 °C

Gleichstrom

Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).

Emissionswerte

Diese Werte ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

a _ h, ID amp; = Schwingungsemissionswert amp; ( Schlagbohren in Beton ) a _ h, D amp; = Schwingungsemissionswert amp; (Bohren in Metall) a _ h, S amp; = Schwingungsemissionswert amp; ( Schrauben ohne Schlag ) K _ n, ... = Unsicherheit (Schwingung)

Typische A-bewertete Schallpegel:

L _ pA = Schalldruckpegel

L _ WA = Schallleistungspegel

K _ pA, K _ WA = Unsicherheit (Schallpegel)

Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten.

Gehörschutz tragen!

Verklaring symbolen:

11. Milieubescherming

12. Technische gegevens

10 Laddindikeringsknapp *

8.2 Flerfunktionsövervakad maskin

Bruk et egnet avsug.
