Produkttyp	GPS/GLONASS-Empfänger
Marke	Garmin
Modell	GLO
Stromversorgung	Wiederaufladbarer Lithium-Ionen-Akku, Akkulaufzeit 12 h
Ladezeit	Etwa 3 Stunden
Konnektivität	Bluetooth
Aktualisierungsrate	10 Hz
Kompatibilität	iPod Touch 3/4, iPhone 3GS/4/4S, iPad 1/2, Android, Windows, Blackberry
Betriebstemperatur	-20°C bis 60°C
Ladetemperatur	0°C bis 45°C
Lagerungstemperatur (kurzfristig)	-20°C bis 50°C
Lagerungstemperatur (langfristig)	-20°C bis 20°C
Hauptfunktionen	GPS- und GLONASS-Empfang, Bluetooth-Übertragung, rutschfeste Halterung
Wartung	Mit einem feuchten Tuch reinigen; nicht eintauchen
Sicherheit	Batteriewarnungen (nicht Hitze aussetzen, nicht durchstechen), Installation (Sicht nicht verdecken)
Ersatzteile	Ersatzakku (010-10840-00)
Garantie	Standardmäßige eingeschränkte Garantie von Garmin
Registrierung	Auf my.garmin.com

Häufig gestellte Fragen - GLO GARMIN

Wie verbinde ich den GLO-Sensor mit meinem Smartphone?

Schalten Sie den Sensor ein, indem Sie die Taste gedrückt halten. Aktivieren Sie Bluetooth auf Ihrem Smartphone. Platzieren Sie den Sensor innerhalb von 10 Metern. Suchen Sie auf dem Smartphone nach dem GLO-Sensor und koppeln Sie ihn. Die blaue Anzeige leuchtet dauerhaft, wenn die Verbindung hergestellt ist.

Was bedeutet die blinkende orangefarbene Anzeige?

Die schnell blinkende orangefarbene Anzeige zeigt eine schwache Batterie an. Wenn die orangefarbene und grüne Anzeige abwechselnd blinken, deutet dies auf eine defekte Batterie oder einen Systemfehler hin.

Wie ersetze ich den Akku?

Schieben Sie die Akkuabdeckung auf, entfernen Sie den alten Akku, setzen Sie den neuen Akku ein, wobei Sie die Metallkontakte ausrichten, und setzen Sie die Abdeckung wieder auf. Verwenden Sie einen Garmin-Ersatzakku (010-10840-00).

Ist der GLO-Sensor wasserdicht?

Nein, das Gehäuse ist robust, aber nicht wasserdicht. Vermeiden Sie jeglichen Kontakt mit Wasser und tauchen Sie ihn nicht ein.

Wie lange hält der Akku?

Ein vollständig geladener Akku bietet bei normaler Nutzung etwa 12 Stunden Laufzeit.

Kann ich den Sensor während des Ladens verwenden?

Ja, Sie können den Sensor weiterhin verwenden, während er über das Mini-USB-Kabel aufgeladen wird.

Wie reinige ich die rutschfeste Halterung?

Reinigen Sie regelmäßig die Montagefläche und die Rückseite der Halterung mit einem feuchten Tuch, um Staub und Schmutz zu entfernen und die Haftung zu erhalten.

Welche Geräte sind mit dem GLO kompatibel?

Er ist kompatibel mit iPod Touch 3/4, iPhone 3GS/4/4S, iPad 1/2 sowie vielen Android-, Windows- und Blackberry-Smartphones und -Tablets.

Was tun, wenn sich der Akku nicht auflädt?

Wenn der Akku längere Zeit nicht geladen wurde, nehmen Sie ihn heraus, schließen Sie das Kabel an das Gerät und eine Stromquelle an und setzen Sie den Akku wieder ein. Der Ladevorgang wird normal fortgesetzt.

Wo finde ich die Konformitätserklärung?

Die CE-Konformitätserklärung ist auf der Website www.garmin.com/compliance verfügbar.

BEDIENUNGSANLEITUNG GLO GARMIN

GLO™-GLONASS- und GPS-Sensor – Anweisungen ....19

GLO™-GLONASS- und GPS-Sensor – Anweisungen

Einlegen des Akkus

WARNUNG

Dieses Produkt ist mit einem Lithium-Ionen-Akku ausgestattet. Wichtige Sicherheitshinweise zu Akkus finden Sie auf Seite 23.

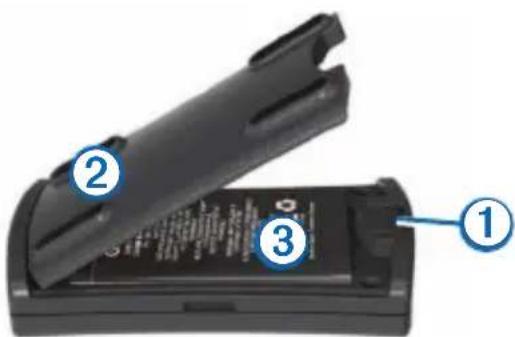

1 Schieben Sie die Verriegelung der Akkuabdeckung ① mit dem Fingernagel nach hinten.

2 Entfernen Sie die Akkuabdeckung ②.
3 Suchen Sie nach den Metallkontaktstellen am Lithium-Ionen-Akku.
4 Setzen Sie den Akku ③ so ein, dass die Metallkontaktstellen des Akkus an den Metallkontaktstellen im Akkufach ausgerichtet sind.
5 Drücken Sie den Akku nach unten ein.
6 Setzen Sie die Akkuabdeckung in die Kerben ein, und drücken Sie sie nach unten.

Die Abdeckung wird durch die Verriegelung fixiert.

Ersatzakkus

Ersatzakkus (010-10840-00) sind unter http://buy.garmin.com erhältlich.

Aufladen des Akkus

Sie können den Sensor während des Ladevorgangs verwenden.

1 Schließen Sie den kleinen Stecker des Netzkabels an den Mini-USB-Anschluss am Ende des Sensors an.
2 Schließen Sie das andere Ende des Netzkabels an eine entsprechende Stromquelle für den Kabeltyp an.

Der Ladevorgang des Akkus dauert etwa drei Stunden. Ein vollständig aufgeladener Akku hat eine Betriebsdauer von ca. 12 Stunden.

HINWEIS: Wenn der Akku längere Zeit nicht aufgeladen wurde, entfernen Sie den Akku, verbinden Sie das Kabel mit dem Gerät und einer Stromquelle, und setzen Sie den Akku wieder ein. Der Akku wird wie gewöhnlich aufgeladen.

Koppeln des Sensors

1 Halten Sie gedrückt, um den Sensor einzuschalten.
2 Schalten Sie das andere Gerät ein, und aktivieren Sie die Bluetooth-Funktion.

Informationen zum Aktivieren der drahtlosen Bluetooth-Funktion finden Sie im Benutzerhandbuch des Geräts.

3 Der Sensor muss sich in Reichweite (10 Meter/30 Fuß) des mobilen Geräts befinden.
4 Verwenden Sie das mobile Gerät, um den Sensor damit zu koppeln.

Die blaue LED leuchtet, wenn der Sensor eine Verbindung mit dem anderen Gerät hergestellt hat.

Wenn der Sensor nach einigen Minuten keine Bluetooth-Verbindung herstellen konnte, schaltet er sich automatisch aus.

Bluetooth-LED

LED Beschreibung
Blinkt langsam blau	Mobile Geräte werden gesucht
Blinkt schnell blau	Koppeln
Leuchtet blau	Mit mobilem Gerät verbunden

Status-LED

LED Beschreibung
Blinkt langsam orange	Ladevorgang läuft

Leuchtet orange Akku	wird geladen und Stromversorgung ist angeschlossen
Orangefarbene LED aus	Akku ist aufgeladen und Stromversorgung wurde getrennt
Blinkt schnell orange Akku schwach
Abwechselnd orange und grün	Fehlerhafter Akku oder Systemfehler
Blinkt grün GPS-Satelliten werden gesucht
Leuchtet grün GPS-Satellitensignal empfangen

Erfassen von Satellitensignalen

1 Vergewissern Sie sich, dass die blaue LED am Sensor leuchtet. Dies bedeutet, dass eine drahtlose Verbindung hergestellt wurde.
2 Achten Sie darauf, dass der Sensor über eine freie Sicht zum Himmel verfügt.

Das Erfassen von Satellitensignalen kann einige Minuten dauern. Die Status-LED blinkt grün, während Satelliten gesucht werden und die aktuelle Position ermittelt

wird. Die Status-LED leuchtet grün, wenn die aktuelle Position erfasst wurde.

Verwenden der rutschfesten Halterung

Die rutschfeste Halterung ist im Lieferumfang einiger GLO-Geräte enthalten und auch als optionales Zubehör erhältlich.

1 Reinigen Sie die Montagefläche und die Unterseite der Halterung mit einem feuchten Tuch, um Staub und Schmutz zu entfernen.
2 Setzen Sie den Sensor so in die Halterung ein, dass die LEDs nach oben zeigen und der Mini-USB-Anschluss zugänglich ist.
3 Platzieren Sie die Halterung auf einer ebenen Oberfläche.

Reinigen Sie die Oberfläche und die Halterung gelegentlich mit einem feuchten Tuch, um Staub und Schmutz zu entfernen und ein Verrücken der Halterung zu verhindern.

Produktkompatibilität

Für den iPod® touch (4. Generation), iPod touch (3. Generation), das iPhone® 4S, iPhone 4, iPhone 3GS, iPad® 2 und iPad entwickelt.

„Für den iPod, das iPhone und das iPad entwickelt“ bedeutet, dass ein elektronisches Zubehör speziell für den Anschluss an den iPod, das iPhone oder das iPad entwickelt wurde. Zudem wurde vom Entwickler zertifiziert, dass das Zubehör den Leistungsstandards von Apple entspricht. Apple ist nicht für den Betrieb dieses Geräts verantwortlich oder dafür, dass es Sicherheitsstandards und andere Vorschriften einhält. Beachten Sie, dass sich die Verwendung dieses Zubehörs mit dem iPod, dem iPhone oder dem iPad auf die Funkleistung auswirken kann.

Der GLO-Sensor ist auch mit vielen Android ^® -, Windows ^® - oder BlackBerry ^® -Smartphones, Tablet-PCs und Notebooks kompatibel.

Wenn Sie den GLO-GPS-/GLONASS-Sensor mit einem Android-Gerät verwenden, müssen Sie möglicherweise eine Anwendung nutzen, die dem Sensor

die ordnungsgemäße Kommunikation mit dem Android-System über Bluetooth ermöglicht. Dank der Anwendung kann das Android-System systemfremde GPS-/GLONASS-Signale akzeptieren.

Registrieren des Geräts

• Rufen Sie die Website http://my.garmin.com auf.
- Bewahren Sie die Originalquittung oder eine Kopie an einem sicheren Ort auf.

Technische Daten

Gehäuse: Robust, jedoch nicht wasserbeständig

Stromversorgung: Lithium-Ionen-Akku, 12 Stunden (bei normalem Gebrauch)

Aktualisierungsrate: 10 Hz. Eine Aktualisierungsrate von 10 Hz wird jedoch nicht von allen mobilen Geräten unterstützt.

Eingangsspannung des KFZ-Anschlusskabels*: 12 bis 28 V Gleichspannung (* im Lieferumfang bestimmter Geräte enthalten)

Betriebstemperatur: -20 °C bis 60 °C (-4 °F bis 140 °F)

Ladetemperatur: 0 °C bis 45 °C (32 °F bis 113 °F)

Temperatur bei kurzfristiger Lagerung (1 Monat): -20 °C bis 50 °C (-4 °F bis 122 °F)

Temperatur bei langfristiger Lagerung (1 Jahr): -20 °C bis 20 °C (-4 °F bis 68 °F)

Wichtige Sicherheits- und Produktinformationen

! WARNING

Warnhinweise für die Befestigung

Befestigen Sie das Gerät in einem Fahrzeug so, dass die Sicht des Fahrers nicht beeinträchtigt wird ① und die Bedienelemente des Fahrzeugs (z. B. Lenkrad, Pedale oder Schalthebel) frei zugänglich sind. Legen Sie das Gerät nicht ungesichert auf dem Armaturenbrett ab ②.

Bringen Sie das Gerät nicht vor oder über einem Airbag an ③.

Ein Missachten dieser Richtlinien kann zur Verkürzung der Betriebsdauer des Akkus oder zu Schäden am Sensor, zu Feuer, chemischen Verätzungen, Auslaufen des Elektrolyts und/oder Verletzungen führen.

• Halten Sie den Sensor von Hitzequellen oder Umgebungen mit hohen Temperaturen fern, z. B. direkter Sonneneinstrahlung in einem Fahrzeug. Nehmen Sie den Sensor zur Vermeidung möglicher Schäden aus dem Fahrzeug, oder lagern Sie ihn so, dass er vor direkter Sonneneinstrahlung geschützt ist (beispielsweise im Handschuhfach).
• Verwenden Sie keine scharfen Gegenstände zum Entnehmen des Akkus.

• Der Akku darf nicht zerlegt, durchbohrt, verbrannt oder anderweitig beschädigt werden.

• Bewahren Sie den Akku außerhalb der Reichweite von Kindern auf.

• Als externes Ladegerät darf nur für das Produkt zugelassenes Garmin-Zubehör verwendet werden.
• Bei Austausch des Akkus muss der korrekte Ersatzakku verwendet werden. Bei Verwendung eines anderen Akkus besteht Brand- oder Explosionsgefahr. Wenden Sie sich zum Kauf eines Ersatzakkus an einen Garmin-Händler, oder rufen Sie die Garmin-Website auf.
• Bei Lagerung des Geräts über einen längeren Zeitraum sollte der Temperaturbereich zwischen -20 °C und 20 °C (-4 °F und 68 °F) liegen.
• Betreiben Sie das Gerät nicht bei Temperaturen unter -20 °C (-4 °F) oder über 60 °C (140 °F).
• Wenden Sie sich zur ordnungsgemäßen, im Einklang mit anwendbaren örtlichen Gesetzen und Bestimmungen stehenden Entsorgung von Gerät und/oder Batterie an die zuständige Abfallentsorgungsstelle.

Warnhinweise für die Navigation

Verwenden Sie den Sensor lediglich als Navigationshilfe. Verwenden Sie den Sensor nicht, um damit exakte Richtungs-, Entfernungs-, Positions- oder topografische Messungen durchzuführen. Das Produkt sollte nicht genutzt werden, um bei der Flugzeugnavigation die Bodennähe zu ermitteln.

Umweltschutzprogramme für das Produkt

Informationen zum Produktrecyclingprogramm von Garmin sowie zur WEEE-, RoHS- und REACH- Richtlinie und zu anderen Programmen zur Einhaltung von Richtlinien finden Sie unter www.garmin.com/aboutGarmin /environment.

Konformitätserklärung

Garmin erklärt hiermit, dass dieses Produkt den wesentlichen Anforderungen und weiteren relevanten Vorschriften der Direktive 1999/5/EG entspricht. Sie finden die vollständige Konformitätserklärung unter www.garmin.com/compliance.

Eingeschränkte Gewährleistung

Für dieses Zubehör gilt die eingeschränkte Gewährleistung von Garmin. Weitere Informationen finden Sie unter www.garmin.com/support/warranty.html.
