Produkttyp	Staubsaugerroboter
Marke	Miele
Modell	Scout RX2
Höhe	85 mm (3,35 Zoll)
Betriebsspannung	14,4 V (Roboter), 230-240 V/50 Hz (Basisstation)
Akkutyp	Lithium-Ionen-Akku (YCR-M05 für RX2, YCR-MT12 für Home Vision)
Ladezeit	Bis zu 150 Min. (RX2) / 180 Min. (Home Vision)
Laufzeit	Bis zu 1 Stunde (RX2) / 2 Stunden (Home Vision)
Staubbehälterkapazität	Ca. 0,5 L (geschätzt)
Betriebsmodi	Auto, Spot, Turbo, Leise, Basis
Konnektivität	WiFi-Modul (2,4 GHz), App „Scout RX2"
Videofunktion	Ja (nur Scout RX2 Home Vision Modelle)
Sensoren	Sturzsicherung (Absturzsensoren), Kameras, Kollisionssensor
Maximale Überfahrhöhe	17 mm (einstellbar auf 6 mm)
Mitgeliefertes Zubehör	Basisstation, Fernbedienung, 2 Seitenbürsten, Magnetstreifen, Netzteil mit Adapter
Wartung	Staubbehälter nach jedem Gebrauch leeren; Filter, Seitenbürsten, Rollbürste, Vorderrad, Sensoren bei Bedarf reinigen
Austauschintervalle	Seitenbürsten: 1 Jahr; Rollbürste: 1 Jahr; Auslassfilter: 6 Monate; Staubbehälterdichtungen: 1 Jahr
Batterien Fernbedienung	2 x 1,5 V AAA (nicht wiederaufladbar)
Sicherheitszertifikate	RCM (Australien/Neuseeland), CE (EU), UKCA
Garantie	2 Jahre (UK, nach Registrierung)

Häufig gestellte Fragen - Scout RX2 MIELE

Wie lade ich den Miele Scout RX2 zum ersten Mal auf?

Stellen Sie sicher, dass der Staubsaugerroboter eingeschaltet ist (I/O-Schalter auf I). Schließen Sie ihn korrekt an die Ladekontakte der eingesteckten Basisstation an. Die Akkustandsanzeige blinkt. Eine vollständige Aufladung dauert bis zu 150 Minuten für den Scout RX2.

Kann ich den Staubsaugerroboter mit meinem Smartphone steuern?

Ja. Laden Sie die kostenlose Scout RX2-App aus dem Apple App Store oder Google Play herunter. Aktivieren Sie das WiFi am Roboter, indem Sie die WiFi-Taste auf der Fernbedienung oder den Base-Sensor 2 Sekunden lang drücken. Folgen Sie dann den App-Anweisungen, um eine Verbindung herzustellen.

Was bedeuten die Fehlercodes wie F1?

Fehlercodes erscheinen im Display. F1 zeigt einen Radfehler an – stellen Sie den Roboter auf einen ebenen Boden. F2 bedeutet verschmutzte Sensoren – reinigen Sie diese mit einem trockenen Wattestäbchen. Weitere Codes finden Sie in der Fehlerbehebung im Handbuch.

Wie oft sollte ich den Staubbehälter leeren?

Leeren Sie den Staubbehälter nach jedem Gebrauch für beste Leistung. Das Display zeigt einen steigenden Balken 'I_ _I' an, wenn er voll ist. Reinigen Sie auch den Staubbehälter und den Auslassfilter bei Bedarf.

Kann der Staubsaugerroboter Teppiche und Schwellen bewältigen?

Ja, er ist für kurzflorige Teppiche und harte Böden geeignet. Er kann Höhenunterschiede von bis zu 17 mm überwinden. Verwenden Sie die Klettertaste auf der Fernbedienung, um auf 6 mm zu reduzieren und Möbelbeine zu schützen.

Wie stelle ich den Timer für die tägliche Reinigung ein?

Stellen Sie zuerst die Uhr mit der Uhrtaste ein. Drücken Sie dann kurz Timer, stellen Sie die Stunde und Minute mit +/- ein, bestätigen Sie mit OK. Wählen Sie einen Betriebsmodus mit der Modustaste und bestätigen Sie. Die Timer-Anzeige leuchtet bei Aktivierung.

Welche Wartung benötigt der Roboter?

Regelmäßige Wartung umfasst das Leeren und Reinigen des Staubbehälters, Reinigen des Auslassfilters und Vorfilters, Reinigen der Seitenbürsten und der Rollbürste sowie Reinigen der Sensoren. Ersetzen Sie die Seitenbürsten jährlich, die Rollbürste jährlich, den Auslassfilter alle 6 Monate und die Staubbehälterdichtungen jährlich.

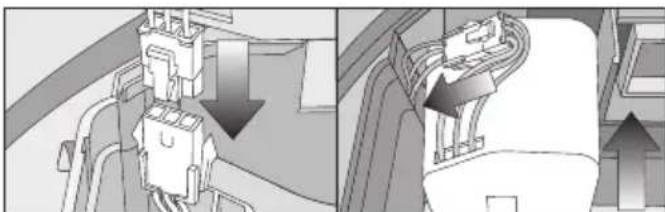

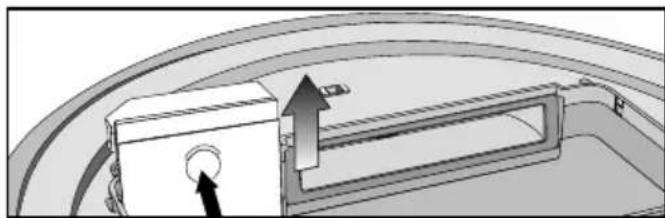

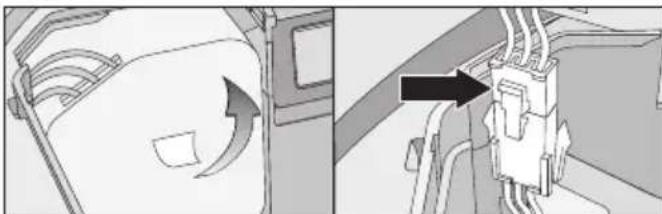

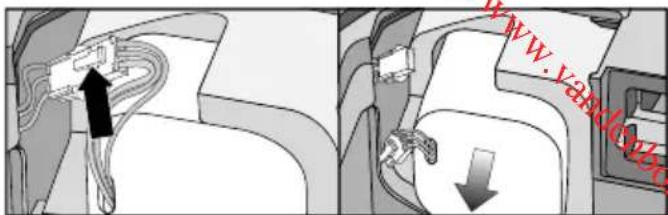

Wie wechsle ich den Akku?

Schalten Sie den Roboter aus. Entfernen Sie den Staubbehälter. Öffnen Sie das Batteriefach im Aufbewahrungsbereich. Ziehen Sie beim Scout RX2 (YCR-M05) vorsichtig den Stecker, drücken Sie die Verriegelung zum Lösen und setzen Sie einen original Miele-Akku ein. Setzen Sie ihn wieder ein und schließen Sie die Abdeckung sicher.

Warum kehrt der Roboter nicht zur Basisstation zurück?

Wenn der Roboter von der Basisstation aus gestartet wurde, sollte er nach Beendigung oder bei niedrigem Akkustand automatisch zurückkehren. Falls nicht, überprüfen Sie, ob die Basisstation korrekt angeschlossen ist und der Infrarotweg frei ist. Sorgen Sie auch für ausreichende Beleuchtung, damit die Kameras navigieren können.

Kann ich den Roboter ohne WiFi-Modul verwenden?

Ja, Sie können das WiFi-Modul bei Bedarf entfernen. Öffnen Sie das Aufbewahrungsfach, entriegeln Sie den Staubbehälter, entfernen Sie die Abdeckung und ziehen Sie das WiFi-Modul heraus. Der Roboter funktioniert weiterhin mit Fernbedienung und Display-Sensoren.

BEDIENUNGSANLEITUNG Scout RX2 MIELE

de Gebrauchsanweisung Saugroboter

Sicherheitshinweise und Warnungen 5

Ihr Beitrag zum Umweltschutz.... 11

Gerätebeschreibung....12

Funktion und Eigenschaften des Saugroboters ...... 14

Mitgeliefertes Zubehör...... 14

Vor dem Gebrauch.... 14

Gebrauch.... 16

Ein- und Ausschalten 16

Reinigung starten 16

Reinigung abschließen (Reinigungsstart von der Basisstation) 17

Reinigung abschließen (Reinigungsstart frei im Raum)...... 17

Reinigung manuell steuern.... 17

Reinigung unterbrechen 17

Manuell navigieren (ohne Reinigung)...... 18

Basisstation ansteuern.... 18

Betriebsmodi 18

Betriebsmodus wählen.... 18

Aktuellen Betriebsmodus beenden 19

Timer einstellen 19

Timer deaktivieren.... 20

Timer aktivieren/eingestellte Startzeit anzeigen 21

Akustische Signale deaktivieren.... 21

Maximale Überfahrtshöhe reduzieren 21

App „Scout RX2“ 21

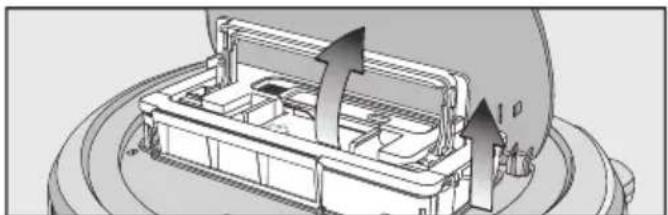

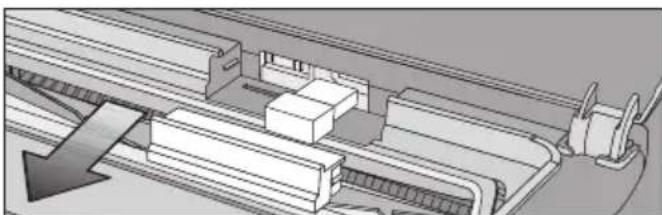

Videofunktion 22

Wartung 23

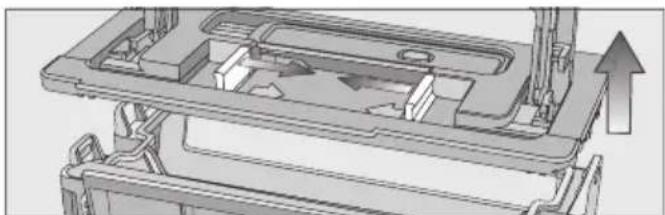

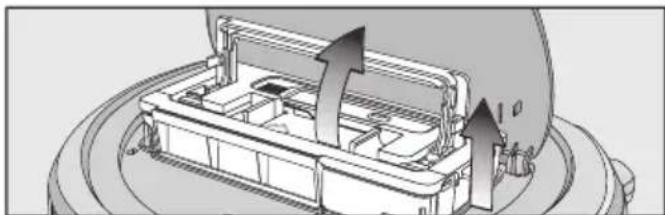

Staubbox leeren 23

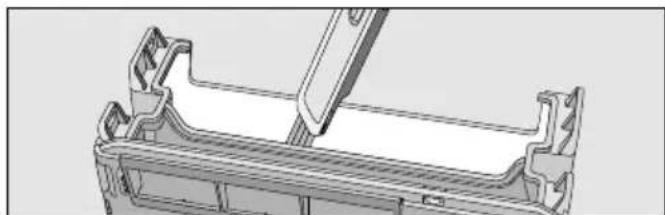

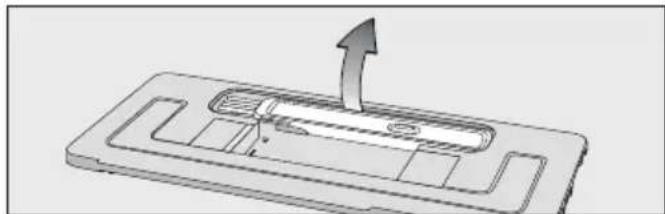

Staubbox reinigen 24

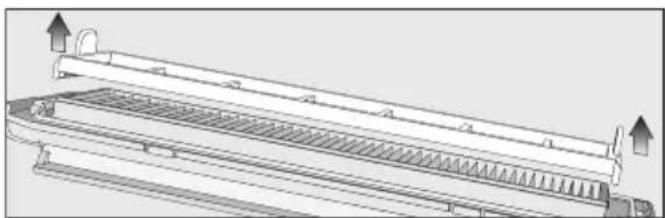

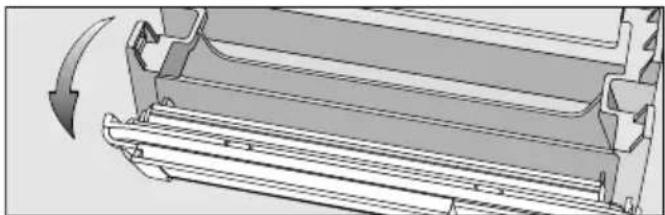

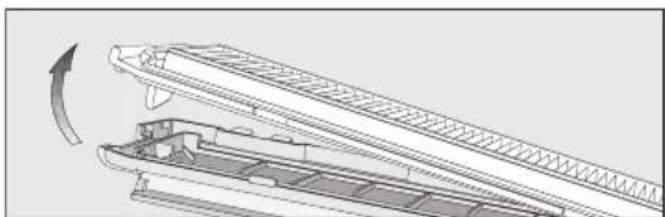

Abluftfilter reinigen 24

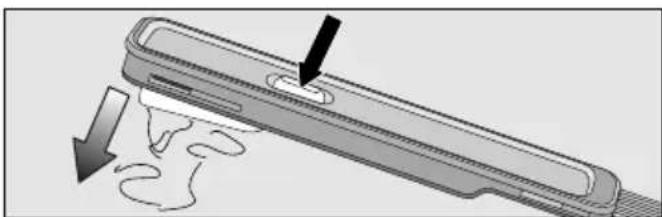

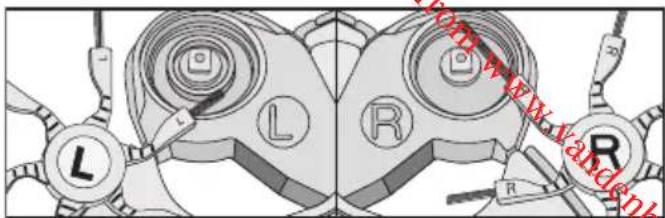

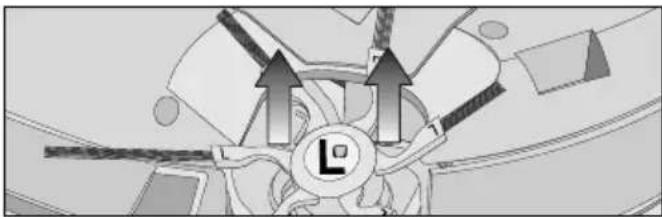

Seitenbürsten reinigen.... 25

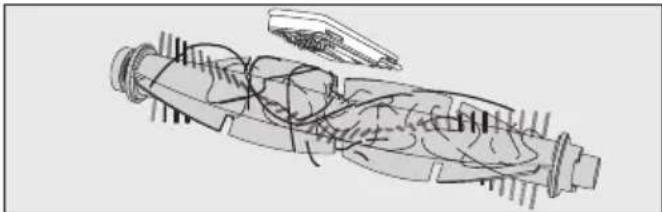

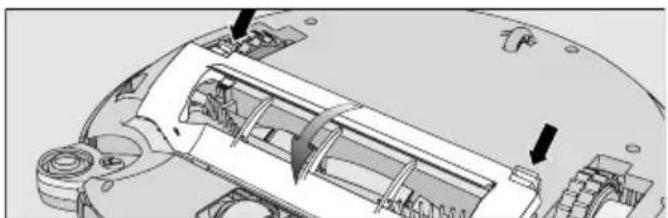

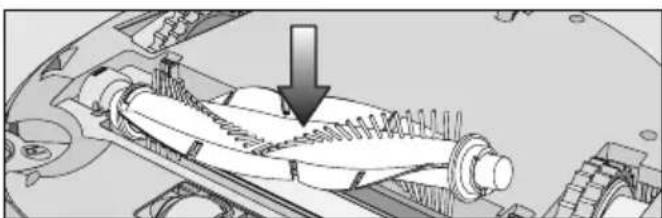

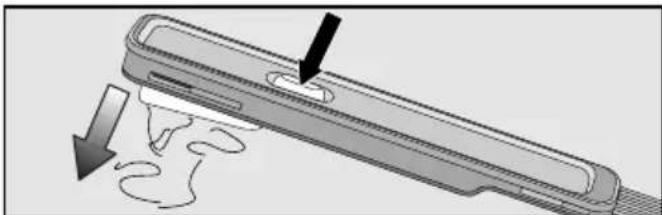

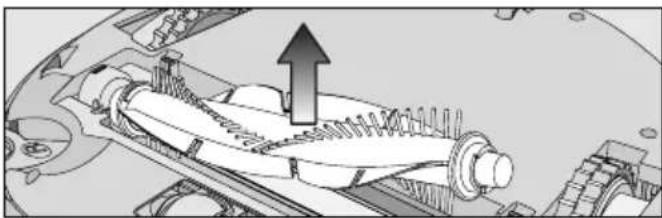

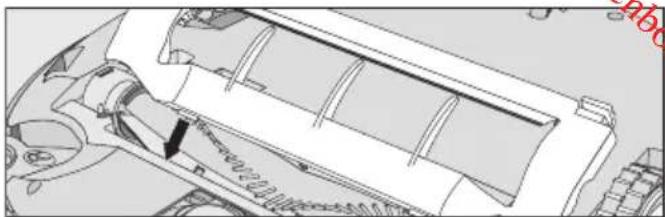

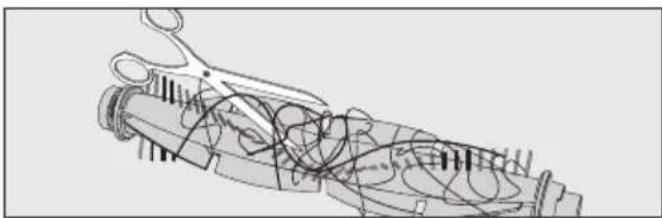

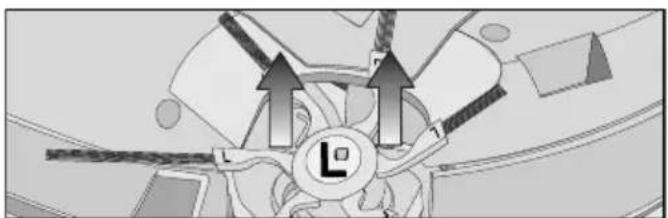

Bürstenwalze reinigen 25

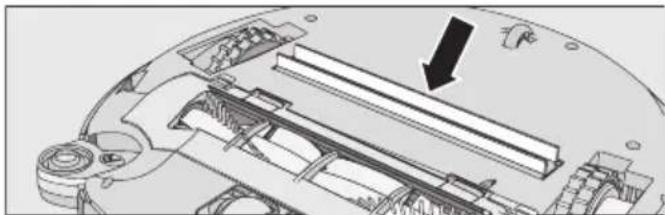

Dichtlippen der Staubbox reinigen.... 26

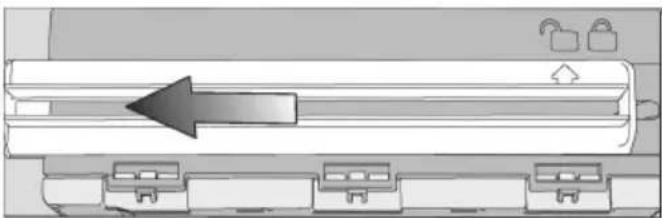

Dichtlippen-Einheit der Staubbox austauschen.... 27

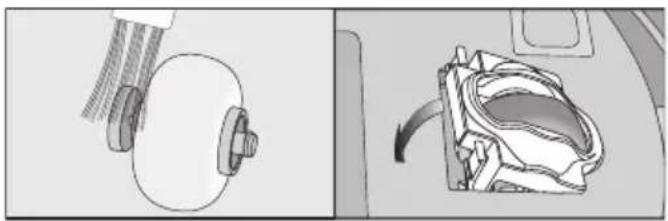

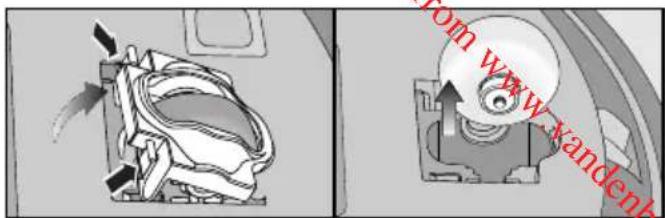

Vorderrad reinigen 27

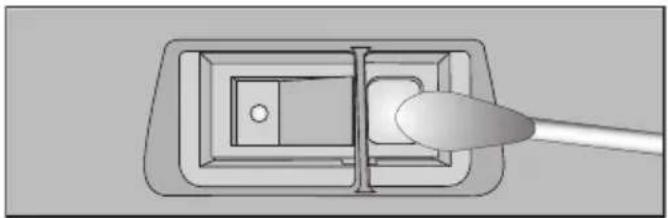

Sensoren reinigen.... 27

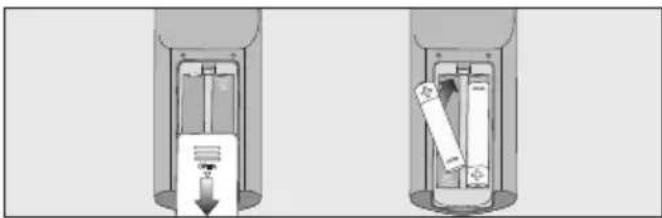

Batterien der Fernbedienung austauschen 27

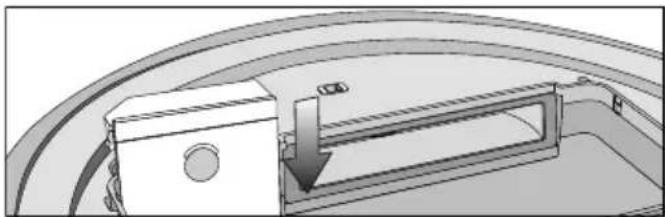

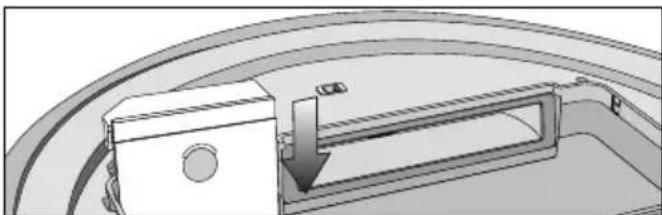

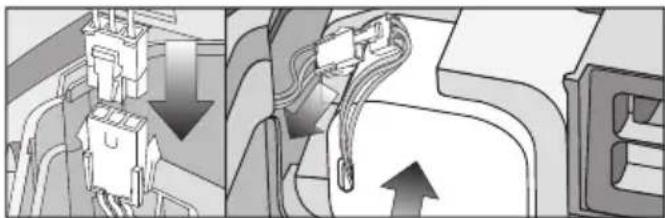

Akkumulator austauschen 28

de - Inhalt

Pflege....29

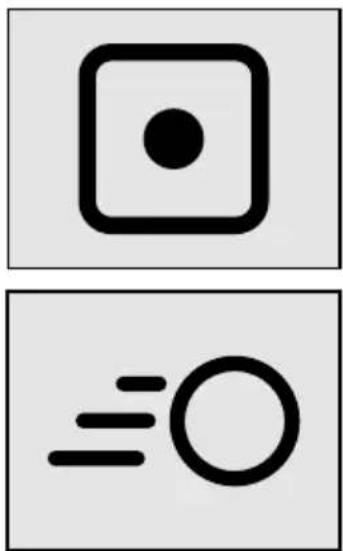

Aufbewahrung/Werkeinstellungen 30

Kundendienst....30

Kontakt bei Störungen 30

Garantie 30

Was tun, wenn .... 31

Fehlermeldungen 34

Technische Daten 35

Konformitätserklärung.... 35

Urheberrecht und Lizenzen 36

Dieser Saugroboter entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Schäden an Personen und Sachen führen.

Lesen Sie vor dem ersten Gebrauch des Saugroboters die Gebrauchsanweisung. Sie gibt wichtige Hinweise für Sicherheit, Gebrauch und Wartung des Saugroboters. Dadurch schützen Sie sich und andere und vermeiden Schäden.

Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Schalten Sie den Saugroboter vor jeder Wartung, längeren Aufbewahrung, Pflege, Problembehebung und Fehlerbehebung aus. Drücken Sie dazu den Schalter I/O seitlich am Saugroboter auf Schalterstellung 0. Verfahren Sie ebenso bei ungewöhnlichem Verhalten des Saugroboters.

Bestimmungsgemäße Verwendung

▶ Dieser Saugroboter ist dazu bestimmt, für die Bodenreinigung im Haushalt und in haushaltsähnlichen Umgebungen verwendet zu werden.
▶ Dieser Saugroboter ist nicht für den Gebrauch im Außenbereich bestimmt.
Benutzen Sie den Saugroboter ausschließlich zum Aufsaugen von trockenem Sauggut. Alle anderen Anwendungsarten, Umbauten und Veränderungen sind unzulässig.
▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Saugroboter sicher zu bedienen, dürfen diesen Saugroboter nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

Erstickungsgefahr! Kinder können sich beim Spielen in Verpackungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopfziehen und ersticken. Halten Sie Verpackungsmaterial von Kindernfern.
▶ Kinder unter acht Jahren müssen vom Saugroboter ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
Kinder ab acht Jahren dürfen den Saugroboter nur ohne Aufsicht bedienen, wenn ihnen der Saugroboter so erklärt wurde, dass sie diesen sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.
▶ Kinder dürfen den Saugroboter nicht ohne Aufsicht reinigen oder warten.
Beaufsichtigen Sie Kinder, die sich in der Nähe des Saugroboters aufhalten. Lassen Sie Kinder niemals mit dem Saugroboter spielen.
Der Akkumulator und die Batterien der Fernbedienung dürfen nicht in Kinderhände gelangen.

Technische Sicherheit

Der Robotsauger wird an 14,4 V betrieben.

Er ist ein Gerät der Schutzklasse III.

Er ist ein Gerät, bei dem der Schutz gegen elektrischen Schlag durch Anschluss an Sicherheitskleinspannung gegeben ist und in dem Spannungen, die höher als Sicherheitskleinspannung sind, nicht erzeugt werden. Die Ladung des Saugroboters erfolgt über ein Steckernetzteil der Schutzklasse II (Netzspannungsangabe).

Kontrollieren Sie den Saugroboter und alle mitgelieferten Teile vor jeder Benutzung auf sichtbare Schäden. Nehmen Sie beschädigte Teile nicht in Betrieb.

▶ Die Netzsteckdose muss über eine Sicherung 16 A oder 10 A träge abgesichert sein.

▶ Vergleichen Sie die Anschlussdaten auf dem Typenschild des Saugroboters und des Netzteils (Netzspannung und Frequenz) mit denen des Elektronetzes. Diese Daten müssen unbedingt übereinstimmen.
Der zuverlässige und sichere Betrieb des Saugroboters ist nur dann gewährleistet, wenn die Basisstation am öffentlichen Stromnetz angeschlossen ist.
▶ Eine Reparatur des Saugroboters während der Garantiezeit darf nur von einem von Miele autorisierten Kundendienst ausgeführt werden, da sonst bei nachfolgenden Schäden kein Garantieanspruch besteht.
Lassen Sie Reparaturen nur von einer von Miele autorisierten Fachkraft ausführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Achten Sie darauf, das Netzkabel nicht zu beschädigen, zu verbiegen oder zu verdrehen. Stellen Sie keine schweren Gegenstände darauf.
▶ Lassen Sie den Saugroboter nicht über Netzkabel und andere Ka-bel fahren.
Benutzen Sie zum Laden des Akkumulators nur das mitgelieferte Zubehör (Adapter, Netzteil, Basisstation).
▶ Akkumulatoren und Batterien können auslaufen. Vermeiden Sie Augen- und Hautkontakt mit der ätzenden Flüssigkeit. Bei Kontakt mit Wasser ausspülen und medizinische Hilfe in Anspruch nehmen.
Der Saugroboter ist zur Erkennung von Stufen und Absätzen mit Sensoren ausgestattet. Decken Sie diese Sensoren und die Kameras nicht ab und achten Sie darauf, dass die Funktion der Sensoren während der Fahrt nicht durch herumliegende Gegenstände behindert wird.

de - Sicherheitshinweise und Warnungen

Kleben Sie keine Aufkleber auf die Vorderseite der Basisstation, hinter der sich ein Infrarotsender verbirgt. Stellen Sie keine Gegenstände davor.
▶ Tauchen Sie den Saugroboter und die mitgelieferten Teile niemals in Wasser. Reinigen Sie alle Teile nur trocken oder mit einem leicht feuchten Tuch.
Lassen Sie den Saugroboter und die mitgelieferten Teile nicht fallen. Heruntergefallene oder beschädigte Teile dürfen aus Sicherheitsgründen nicht weiter benutzt werden.
Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.

Sachgemäßer Gebrauch

Benutzen Sie den Saugroboter nicht ohne Staubbox, Vorfilter und Abluftfilter.

Heben Sie alle zerbrechlichen und leichten Gegenstände vom Boden auf und achten Sie darauf, dass sich der Saugroboter nicht in Kordeln, Gardinen, Fransen, Kabeln o. ä. verfangen kann.

▶ Haustiere müssen vom Saugroboter ferngehalten werden. Lassen Sie Haustiere auch nicht auf dem Saugroboter stehen oder sitzen.

▶ Treffen Sie geeignete Maßnahmen, um den Saugroboter vor tiefem Fall, z. B. von Galerien oder offenen Balkonen zu schützen. Versperren Sie dazu den Zugang, z. B. durch Aufstellen physischer Barrieren.

Lassen Sie den Saugroboter keine brennenden oder glühenden Gegenstände, wie z. B. Zigaretten oder scheinbar erloschene Asche bzw. Kohle, aufsaugen. Benutzen Sie ihn nicht in der Nähe von offenen Kaminen.

Lassen Sie den Saugroboter keine Flüssigkeiten und keinen feuchten Schmutz aufsaugen. Lassen Sie feucht gereinigte oder schampunierte Teppiche und Teppichböden vor dem Absaugen vollständig trocknen.
Lassen Sie den Saugroboter keinen Tonerstaub aufsaugen. Toner, der z. B. bei Druckern oder Kopiergeräten verwendet wird, kann elektrisch leitfähig sein.
Lassen Sie den Saugroboter keine leicht entflammbaren oder explosiven Stoffe oder Gase aufsaugen und lassen Sie ihn nicht an Orten saugen, an denen solche Stoffe gelagert sind.
▶ Setzen oder legen Sie sich während der Reinigung nicht auf die zu saugende Fläche, damit lange Haare und locker getragene Kleidung nicht in die Nähe der Bürstenwalze und anderer sich bewegender Teile des Saugroboters kommen.

Umgang mit dem Akkumulator des Saugroboters und den Batterien der Fernbedienung

▶ Kontaktieren Sie den Kundendienst, bevor Sie den Akkumulator versenden.
Lassen Sie den Akkumulator nicht fallen und werfen Sie ihn nicht. Ein heruntergefallener oder beschädigter Akkumulator darf aus Sicherheitsgründen nicht weiter benutzt werden.
Bringen Sie den Akkumulator oder die Batterien nicht in Kontakt mit offenem Feuer oder sonstigen Wärmequellen. Erhitzen Sie den Akkumulator oder die Batterien nicht. Setzen Sie ihn/sie nicht direkter Sonneneinstrahlung aus.
▶ Nehmen Sie den Akkumulator nicht auseinander.
▶ Verursachen Sie keinen Kurzschluss des Akkumulators oder der Batterien, indem Sie die Kontakte versehentlich oder absichtlich brücken.
▶ Bringen Sie den Akkumulator oder die Batterien nicht mit Flüssigkeit in Berührung.

de - Sicherheitshinweise und Warnungen

Laden Sie die Batterien der Fernbedienung niemals auf.
▶ Verwenden Sie den Akkumulator auf keinen Fall weiter, wenn sie bemerken, dass von ihm ein ungewöhnlicher Geruch ausgeht, Flüssigkeit austritt, er sich stark erhitzt oder dass er sich verfärbt oder verformt. Der Akkumulator ist umgehend zu entsorgen.
Entsorgung des Akkumulators und der Batterien: Entnehmen Sie dem Saugroboter den Akkumulator und der Fernbedienung die Batterien. Isolieren Sie metallene Kontakte durch Abkleben mit Klebeband, um Kurzschlüsse zu vermeiden. Entsorgen Sie den Akkumulator und die Batterien über das kommunale Sammelsystem. Werfen Sie den Akkumulator und die Batterien nicht in den Hausmüll.

Zubehör

▶ Verwenden Sie nur Zubehör mit dem „ORIGINAL Miele“-Logo. Nur dafür kann der Hersteller die Sicherheit gewährleisten.

Miele haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch, falsche Bedienung und infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektro- und Elektronikgeräte enthalten vielfach wertvolle Materialien. Sie enthalten auch bestimmte Stoffe, Gemische und Bauteile, die für ihre Funktion und Sicherheit notwendig waren. Im Hausmüll sowie bei nicht sachgemäßer Behandlung können sie der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Hausmüll.

Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknahmestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altgerät sind Sie gesetzmäßig eigenverantwortlich. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

Rückgabe von Altbatterien und Altakkumulatoren

Elektro- und Elektronikgeräte enthalten vielfach Batterien und Akkumulatoren, die auch nach dem Gebrauch nicht in den Hausmüll dürfen. Sie sind gesetzlich verpflichtet, nicht vom Gerät fest umschlossene Altbatterien und Altakkumulatoren zu entnehmen und zu einer geeigneten Sammelstelle (z. B. Handelsgeschäft) zu bringen, wo sie unentgeltlich abgegeben werden können. Batterien und Akkumulatoren enthalten möglicherweise Stoffe, die der menschlichen Gesundheit und der Umwelt schaden können.

Die Kennzeichnung der Batterie bzw. des Akkumulators gibt weitere Hinweise. Die durchgestrichene Mülltonne bedeutet, dass Sie die Batterien und Akkumulatoren auf keinen Fall in den Hausmüll werfen dürfen. Ist die durch-gestrichene Mülltonne mit einem oder mehreren der aufgeführten chemischen Zeichen gekennzeichnet, enthalten diese Blei (Pb), Cadmium (Cd) und/oder Quecksilber (Hg).

Altbatterien und Altakkumulatoren enthalten wichtige Rohstoffe und können wiederverwertet werden. Die getrennte Sammlung von Altbatterien und Altakkumulatoren erleichtert die Behandlung und das Recycling.

Die Abbildungen A, B und C dieses Kapitels finden Sie auf den innenliegenden Ausklappseiten am Ende dieser Gebrauchsanweisung.

A - Saugroboter Ober- und Unterseite

① Anzeigefeld
② Anzeige WIFI
③ Anzeige Videofunktion (bei Scout RX2 Home Vision)
④ Anzeige Zeitmodus (am/pm)
⑤ Sensorfeld Start/Pause (▶II)
⑥ Kameras
⑦ Aufprallschutz
⑧ Schalter Ein/Aus (I/O)
⑨ Druckmulde zum Öffnen des Aufbewahrungsfaches
⑩ Sensorfeld Reinigungsmodus Silent
⑪ Sensorfeld Reinigungsmodus Turbo
⑫ Sensorfeld Base
⑬ Sensorfeld Reinigungsmodus Spot
⑭ Sensorfeld Standard-Reinigungsmodus Auto
⑮ Anzeige Timer
⑯ Anzeige Akkuladezustand
⑰ Seitenbürsten
⑱ Bürstenwalze
⑲ Vorderrad
⑳ Sensoren (Schutz vor Absturz)
⑳ Ladekontakte
⑳ Abdeckung der Bürstenwalze
②3 Antriebsräder
⑳ Saugmund mit Dichtlippen-Einheit
⑳ Hinterrad

B - Basisstation und Fernbedienung

Basisstation

① Kabelaufwicklung
② Kabelführungen
③ Buchse für Stecker des Netzteils (in der Abbildung nicht sichtbar)
④ Ladekontakte

Fernbedienung

① Taste Power (Ein- und Ausschalten)
② Taste Base (Basisstation ansteuern)
③ Bestätigungstaste OK mit umliegenden Richtungstasten
④ Taste Start/Pause (▶II) (Reinigung starten/unterbrechen)
⑤ Taste Mode (Betriebsmodus wählen)
⑥ Taste WIFI (WLAN aktivieren/deaktivieren)
⑦ Taste Clock (Uhrzeit einstellen)
⑧ Taste Timer (Timer einstellen)
⑨ Taste Mute (Akustische Signale aktivieren/deaktivieren)
⑩ Taste Climb (Überfahrtshöhe reduzieren)
⑪ Batteriefach (Rückseite)

C - Staubbox

① Griff
② Reinigungswerkzeug mit Abstreifer
③ Taste des Abstreifers
④ Deckel
⑤ Entriegelungstasten für Deckel
⑥ Staubraum
⑦ Vorfilter
⑧ Abluftfilter
⑨ Abdeckung des Abluftfilterfachs

Funktion und Eigenschaften des Saugroboters

Der Saugroboter ist für die tägliche Reinigung von kurzflorigen Teppichen und Teppichböden sowie Hartböden geeignet.

Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres Bodenbelagherstellers.

Der Saugroboter ist mit Kameras und Sensoren ausgestattet. Es werden dauerhaft Raumpläne abgespeichert, außerdem der Grundriss der frei zugänglichen Fläche. So erstellt sich der Saugroboter einen effizienten Reinigungsplan der zu saugenden Flächen, die er selbstständig reinigt.

Mitgeliefertes Zubehör

– Fernbedienung/zwei Batterien
- zwei Seitenbürsten
- Netzteil mit Stecker
- landesspezifischer Netzadapter
- Basisstation
- Magnetband

Vor dem Gebrauch

Die Abbildungen 1 - 10 dieses Kapitels finden Sie auf der letzten Ausklappseite am Ende dieser Gebrauchsanweisung.

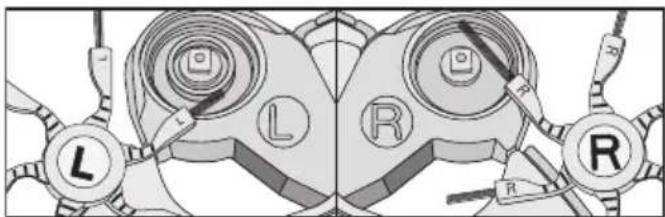

Seitenbürsten einsetzen (Abb. 01)

■ Legen Sie den Saugroboter mit der Unterseite nach oben auf eine ebene und saubere Fläche.

- Drücken Sie die beiden Seitenbürsten passgenau auf die dafür vorgesehenen Stifte, bis sie deutlich einrasten. Achten Sie dabei auf übereinstimmende Markierungen L und R.

Schutzfolien entfernen (Abb. 02)

■ Entfernen Sie die Schutzfolie von der Basisstation und von der Oberfläche des Saugroboters.

Batterien in Fernbedienung einlegen (Abb. 03)

■ Entnehmen Sie die Abdeckung des Batteriefachs.
■ Setzen Sie die zwei beiliegenden Batterien ein. Achten Sie auf die Polariität.
■ Schließen Sie die Abdeckung des Batteriefachs.

Saugroboter einschalten (Abb. 04)

■ Drücken Sie den Schalter I/O seitlich am Saugroboter auf Schalterstellung I.

Im Display leuchtet die Anzeige Akkula-dezustand. Nach ca. 60 Sekunden schaltet der Saugroboter in Standby. Der Saugroboter lässt sich durch Drücken einer beliebigen Taste der Fernbedienung oder eines der Sensorfelder im Display wieder aktivieren.

Basisstation anschließen (Abb. 05 - 07)

■ Stellen Sie die Basisstation in erreichbarer Nähe einer Netzsteckdose auf einen ebenen Untergrund an eine freie Wand. Achten Sie darauf, dass nach vorne ein barrierefreier Abstand

von mindestens 1,5 m und nach rechts und links von mindestens 0,5 m vorhanden ist (Abb. 05).

■ Stecken Sie den Stecker des beiliegenden Netzteils in die Buchse, die sich an der Rückseite der Basisstation befindet. Überschüssiges Kabel können Sie um die Kabelaufwicklung wickeln. Führen Sie das Kabel durch eine der beiden Kabelführungen (Abb. 06).
■ Stecken Sie den landesspezifischen Netzadapter bis zum deutlichen Einrasten auf das Netzteil und anschließend in die ausgewählte Netzsteck-dose (Abb. 07).

Akkumulator laden (Abb. 08)

Der Akkumulator ist im Auslieferzustand nicht vollständig geladen. Vor dem ersten Gebrauch ist er bei eingeschaltetem Saugroboter (Schalter I/O auf I) vollständig aufzuladen.

Der Akkumulator kann auch bei ausgeschaltetem Saugroboter geladen werden (Schalter I/O auf 0), dann allerdings ohne eine Reaktion der Anzeigen des Saugroboters.

■ Setzen Sie den Saugroboter passend auf die Ladekontakte der angeschlossenen Basisstation.

Der Akkumulator wird geladen, im Display blinkt die Anzeige Akkuladezustand.

Der Ladevorgang dauert bis zu 150 Minuten beim Scout RX2 und bis zu 180 Minuten beim Scout RX2 Home Vision. Anschließend kann bis zu einer Stunde mit dem Scout RX2 und bis zu zwei Stunden mit dem Scout RX2 Home Vision gesaugt werden.

Anzeige Akkuladezustand im Display

rot Ladekapazität ca. 0% - 20%

orange Ladekapazität ca. 20% - 50%

grün Ladekapazität ca. 50% - 100%

Uhrzeit einstellen (Abb. 09)

Sie können zwischen dem 24-Stundensystem und dem im englischsprachigen Raum üblichen 12-Stundensystem am/pm wählen.

Nutzen Sie die Fernbedienung, um die Uhrzeit einzustellen.

■ Drücken Sie kurz die Taste Clock.
Im Anzeigefeld erscheint 24h.
■ Drücken Sie die Taste OK, wenn Sie das 24-Stundensystem wünschen.
■ Drücken Sie die Richtungstaste +, wenn Sie das 12-Stundensystem am/pm wünschen und bestätigen Sie die Anzeige 12h mit OK.

Im Anzeigefeld blinkt die Stundenanzeige.

• Drücken Sie die Richtungstaste + oder -, um die aktuelle Stunde einzustellen.
  ■ Drücken Sie die Taste OK zur Bestätigung Ihrer Wahl.

Im Anzeigefeld blinkt die Minutenanzeige.

■ Drücken Sie die Richtungstaste + oder -, um die aktuelle Minute einzustellen.
■ Drücken Sie die Taste OK zur Bestätigung Ihrer Wahl.

Möchten Sie die Uhrzeit ändern, so gehen Sie vor, wie zuvor beschrieben. Drücken Sie die Taste Clock dann aber drei Sekunden.

Saugbereich abgrenzen (Abb. 10)

Der Saugroboter hat eine Höhe von 85 mm. Gegenstände, unter denen gesaugt werden soll, sollten deshalb einen Mindestabstand von 87 mm zum Boden haben.

Gibt es einen Bereich, den der Saugroboter nicht erreichen soll, so können Sie diesen abgrenzen.

■ Legen Sie das beiliegende Magnetband mit der Rille nach unten auf den Boden.

Der Saugroboter wird das Magnetband nicht überfahren.

Zur dauerhaften Befestigung liegen Klebestreifen bei. Weitere Magnetbänder sind im Miele Webshop nachkaufbar.

Gebrauch

Beobachten Sie den Saugroboter immer bei der ersten Reinigung in neu- er Umgebung und bei Veränderungen in der Wohnung. So können Sie problematische Hindernisse erkennen, entfernen oder diesen Bereich mit Hilfe des Magnetbandes abgrenzen. Prüfen Sie außerdem, ob Stufen und Absätze sicher erkannt werden.

Ihr Saugroboter ist mit einem integrierten WLAN-Modul ausgerüstet. Über ein mobiles Endgerät (Tablet-PC oder Smartphone) können Sie sich Statusinformationen anzeigen lassen und Steuerbefehle ausführen.

Möchten Sie den Saugroboter über solch ein mobiles Endgerät bedienen, so lesen Sie dazu das Kapitel „App Scout RX2“.

Im weiteren Verlauf dieses Kapitels „Gebrauch“ wird die Bedienung des Saugroboters über die Fernbedienung und das Display beschrieben.

Ein- und Ausschalten

■ Drücken Sie die Taste Power an der Fernbedienung oder ein beliebiges Sensorfeld im Display.

Reinigung starten

Es gibt zwei Möglichkeiten, die Reinigung zu starten.

Möglichkeit 1 (Fernbedienung)

■ Drücken Sie die Taste ▶II.

Möglichkeit 2 (Display)

■ Drücken Sie das Sensorfeld ▶II. Die zu saugende Fläche wird gereinigt.

Der Saugroboter reinigt immer mindestens fünf Minuten, unabhängig von der Größe der zu saugenden Fläche.

Reinigung abschließen (Reinigungsstart von der Basisstation)

Der Saugroboter kehrt zur Basisstation zurück und lädt.

Der Saugroboter kehrt bei geringer Akkukapazität zur Basisstation zurück und lädt. Im Anzeigefeld erscheint II. Anschließend setzt der Saugroboter die Reinigung fort.

Reinigung abschließen (Reinigungsstart frei im Raum)

Der Saugroboter kehrt zum Startpunkt zurück und schaltet nach ca. 60 Sekunden in Standby.

Bei zu geringer Akkukapazität bleibt der Saugroboter stehen. Laden Sie ihn auf.

Reinigung manuell steuern

Möchten Sie einen Bereich des Raumes gezielt reinigen, so nutzen Sie dazu die Richtungstasten an der Fernbedienung.

■ Halten Sie während der Reinigung eine der Richtungstasten gedrückt.

Der Saugroboter dreht sich in die gewünschte Richtung, bis Sie die Richtungstaste loslassen.

■ Halten Sie die Richtungstaste + gedrückt.

Der Saugroboter fährt in die gewünschte Richtung und setzt dabei die Reinigung fort.

■ Drücken Sie die Taste ▶II an der Fernbedienung oder das Sensorfeld ▶II im Display.

Die ursprünglich gestartete Reinigung wird fortgesetzt.

Reinigung unterbrechen

■ Drücken Sie die Taste ▶II an der Fernbedienung oder das Sensorfeld ▶II im Display.

Der Saugroboter bleibt stehen.

Die Reinigung lässt sich durch erneutes Drücken der Taste oder des Sensorfelds fortsetzen.

Wenn Sie den Saugroboter während der Unterbrechung hochheben und an einer anderen Stelle wieder absetzen, so erscheint nach der Aktivierung rLOC im Anzeigefeld. Der Saugroboter dreht sich und vergleicht den neuen Standort mit seinem gespeicherten Kartenmaterial.

Gibt es eine Übereinstimmung, so startet der Saugroboter die Reinigung, spart dabei aber bereits gereinigte Flächen aus.

Gibt es keine Übereinstimmung, so bleibt der Saugroboter stehen.

Die Anzeige rLOC lässt sich durch mehrmaliges Drücken der Taste oder des Sensorfelds abbrechen.

Manuell navigieren (ohne Reinigung)

Möchten Sie einen Bereich des Raumes gezielt ansteuern, so nutzen Sie dazu die Richtungstasten an der Fernbedienung.

■ Halten Sie eine der Richtungstasten gedrückt.

Der Saugroboter fährt in die gewünschte Richtung, ohne zu reinigen.

Der Saugroboter lässt sich nicht manuell zum Aufladen auf die Basisstation navigieren.

Basisstation ansteuern

(nur möglich bei Reinigungsstart von der Basisstation)

■ Drücken Sie die Taste Base an der Fernbedienung oder das Sensorfeld Base im Display.

Der Saugroboter fährt zur Basisstation und lädt.

Betriebsmodi

Es gibt fünf unterschiedliche Betriebsmöglichkeiten.

Auto

Standard-Reinigung für normal verschmutzte Böden.

Spot Gezielte Reinigung einer

Fläche von ca. 1,8 x 1,8 m um den gewählten Startpunkt des Saugroboters herum.

Base

Ansteuern der Basisstation.

Turbo

Reinigung leicht ver- schmutzter Böden bei ver- kürzter Reinigungsdauer.

Silent

Reinigung bei geringer Geräuschentwicklung.

Betriebsmodus wählen

■ Drücken Sie die Taste Power an der Fernbedienung.

Es gibt zwei Möglichkeiten, den Betriebsmodus zu wählen.

Möglichkeit 1 (Fernbedienung)

■ Drücken Sie die Taste Mode so oft, bis im Display das Symbol des gewünschten Betriebsmodus leuchtet.

■ Drücken Sie die Taste ▶II, um die Reinigung zu starten.

Möglichkeit 2 (Display)

■ Drücken Sie das Sensorfeld des gewünschten Betriebsmodus.

■ Drücken Sie das Sensorfeld ▶II, um die Reinigung zu starten.

Aktuellen Betriebsmodus beenden

- Drücken Sie die Taste Power an der Fernbedienung oder das Sensorfeld ▶II im Display mindestens drei Sekunden.

Der Saugroboter schaltet nach ca. 60 Sekunden in Standby.

Durch erneutes Drücken der Taste Power können Sie den Saugroboter vor Ablauf der 60 Sekunden in Stand-by versetzen.

Der Saugroboter lässt sich durch Drücken einer beliebigen Taste der Fernbedienung oder eines der Sensorfelder im Display wieder aktivieren.

Timer einstellen

(nur möglich bei eingestellter Uhrzeit)

Möchten Sie den Saugroboter täglich zur gleichen Zeit starten, so können Sie die gewünschte Startzeit und den gewünschten Betriebsmodus speichern.

Sie können den Saugroboter auch bei Dunkelheit saugen lassen. Bedenken Sie jedoch, dass die Gründlichkeit der Reinigung etwas geringer ausfallen kann. Die Kameras benötigen Licht, um uneingeschränkt navigieren zu können.

Nutzen Sie die Fernbedienung, um den Timer einzustellen.

■ Drücken Sie kurz die Taste Timer.

Im Display blinkt die Anzeige Timer ⏻, im Anzeigefeld blinkt die Stundenanzeige.

■ Drücken Sie die Richtungstaste + oder -, um die gewünschte Stunde einzustellen.

■ Drücken Sie die Taste OK zur Bestätigung Ihrer Wahl.

Im Display blinkt die Anzeige Timer ⏻, im Anzeigefeld blinkt die Minutenanzeige.

■ Drücken Sie die Richtungstaste + oder -, um die gewünschte Minute einzustellen.

■ Drücken Sie die Taste OK zur Bestätigung Ihrer Wahl.

■ Drücken Sie die Taste Mode so oft, bis im Display das Symbol des gewünschten Betriebsmodus blinkt.

■ Drücken Sie die Taste OK zur Bestätigung Ihrer Wahl.

Im Display werden die Einstellungen noch ca. drei Sekunden angezeigt. Der Saugroboter wird täglich zur gewünschten Startzeit mit der Reinigung beginnen.

Leuchtet im Display die Anzeige Timer ⏻, so ist der Timer aktiviert.

Möchten Sie die Vorgaben ändern, so gehen Sie vor, wie zuvor beschrieben. Drücken Sie die Taste Timer dann aber drei Sekunden.

Tipp: Sie können bis zu sieben individuelle Kombinationen „Startzeit - Betriebsmodus“ speichern, wenn Sie den Timer über ein mobiles Endgerät einstellen, siehe Kapitel „App Scout RX2“.

Bedenken Sie, dass der Saugroboter immer den Speicherbefehlen folgt, die zuletzt eingestellt wurden, unabhängig davon, ob die Eingaben über die Fernbedienung oder über ein mobiles Endgerät erfolgten.

Timer deaktivieren

■ Drücken Sie kurz die Taste Timer an der Fernbedienung.

Im Display erlischt die Anzeige Timer ⏻.

Timer aktivieren/eingestellte Startzeit anzeigen

■ Drücken Sie kurz die Taste Timer an der Fernbedienung.

Im Display leuchtet die Anzeige Timer ⏻ und im Anzeigefeld wird die eingestellte Startzeit kurz angezeigt. Der Saugroboter wird zur eingestellten Startzeit mit der Reinigung beginnen.

Akustische Signale deaktivieren

Werkseitig sind akustische Signale eingestellt. Sie können diese deaktivieren und wieder aktivieren.

■ Drücken Sie kurz die Taste Mute an der Fernbedienung.

Im Anzeigefeld erscheint kurz OFF.

Akustische Signale bei Fehlermeldungen lassen sich nicht deaktivieren.

Maximale Überfahrtshöhe reduzieren

Der Saugroboter ist werkseitig so eingestellt, dass er Höhen von bis zu 17 mm überwinden kann. So kann er Teppiche reinigen, Türschwellen überfahren u. ä.

Möchten Sie diese Höhe reduzieren (auf ca. 6 mm), um z. B. Stuhl-, Tisch- oder Lampenfüße zu schützen, so können Sie die werkseitige Einstellung deaktivieren.

■ Drücken Sie kurz die Taste Climb an der Fernbedienung.

Im Anzeigefeld erscheint LO.

Möchten Sie die maximale Überfahrts-höhe von 17 mm wieder aktivieren, so drücken Sie erneut kurz die Taste Climb. Im Anzeigefeld erscheint HI.

App „Scout RX2“

WLAN

Über ein mobiles Endgerät (Tablet-PC oder Smartphone) können Sie sich Statusinformationen anzeigen lassen und Steuerbefehle ausführen. Dazu ist der Saugroboter mit einem integrierten WLAN-Modul ausgestattet.

Bedenken Sie, dass beim Umgang mit vernetzten Geräten, trotz höchster Sicherheitsstandards der Hersteller, Restrisiken hinsichtlich der Datensicherheit für den Anwender bestehen. Deshalb bieten wir Ihnen die Möglichkeit, das WLAN-Modul aus dem Saugroboter zu entfernen. Die Beschreibung dazu finden Sie am Ende dieses Kapitels.

Stellen Sie sicher, dass in den Räumen, in denen der Saugroboter zum Einsatz kommt, das Signal Ihres WLAN-Netzwerkes mit ausreichender Signalstärke vorhanden ist.

Die App „Scout RX2“ erhalten Sie kostenlos im Apple App Store oder im Google Play Store.

■ Laden Sie sich die App aus einem der App Stores herunter.

Vernetzungsfunktion am Saugroboter aktivieren

Um den Saugroboter mit Ihrem WLAN-Netzwerk zu verbinden, müssen Sie zuerst die Vernetzungsfunktion aktivieren. Werkseitig ist die Vernetzungsfunktion deaktiviert.

Es gibt zwei Möglichkeiten, die Vernetzungsfunktion zu aktivieren.

Möglichkeit 1 (Fernbedienung)

■ Drücken Sie die Taste WIFI.

Im Display leuchtet die Anzeige WIFI ✉.

Möglichkeit 2 (Display)

■ Drücken Sie das Sensorfeld Base mindestens zwei Sekunden.

Im Display leuchtet die Anzeige WIFI ✉.

■ Starten Sie die App und legen Sie ein Miele Benutzerkonto an.

Sie können Ihr mobiles Endgerät direkt mit Ihrem Saugroboter verbinden oder sich über Ihr WLAN-Netzwerk damit verbinden.

■ Folgen Sie der Benutzerführung der App.

Videofunktion

(bei Modellen Scout RX2 Home Vision, zu benutzen über die App „Scout RX2“)

Die Kamera vorne rechts am Saug- roboter sendet Aufnahmen in Echtzeit verschlüsselt an das gewählte mobile Endgerät. Die Übertragungsqualität ist abhängig von der Geschwindigkeit Ihres Internetanschlusses zu Hause sowie Ih- res mobilen Endgerätes.

Im Display blinkt die Anzeige Video-funktion rot, sobald Aufnahmen gesendet werden.

Es findet keine Videoaufzeichnung statt.

Wir empfehlen eine regelmäßige Reinigung der beiden Kameras mit einem weichen und trockenen Tuch.

WLAN-Modul entnehmen

■ Drücken Sie die Druckmulde oben am Saugroboter.

Der Deckel des Aufbewahrungsfaches öffnet sich.

■ Entriegeln Sie die Staubbox, indem Sie den Griff nach oben klappen.
■ Entnehmen Sie die Staubbox.

■ Entfernen Sie die Klappe nach vorne.
■ Entnehmen Sie das WLAN-Modul.
■ Setzen Sie die Klappe wieder ein.

Wartung

⚠ Schalten Sie den Saugroboter vor jeder Wartung aus. Drücken Sie dazu den Schalter I/O seitlich am Saugroboter auf Schalterstellung 0.

Wir empfehlen Ihnen, Zubehörteile mit dem „ORIGINAL Miele“-Logo zu verwenden. Dann können Sie sicher sein, dass die Saugleistung des Saugroboters optimal ausgenutzt und das bestmögliche Reinigungsergebnis erreicht werden kann.

Bezugsquellen für Zubehörteile

Original Miele Zubehörteile können Sie über den Miele Webshop, den Miele Kundendienst oder Ihren Miele Fachhändler beziehen.

Original Miele Zubehörteile erkennen Sie an dem „ORIGINAL Miele“-Logo auf der Verpackung.

Staubbox leeren

Leeren Sie die Staubbox nach jeder Benutzung des Saugroboters, um das bestmögliche Reinigungsergebnis zu erreichen.

Leeren Sie die Staubbox jedoch spätestens, wenn im Anzeigefeld „I__I“ von unten nach oben durchlaufend erscheint.

■ Drücken Sie die Druckmulde oben am Saugroboter.

Der Deckel des Aufbewahrungsfaches öffnet sich.

■ Entriegeln Sie die Staubbox, indem Sie den Griff nach oben klappen.
■ Entnehmen Sie die Staubbox.

■ Drücken Sie eine oder beide Entriegelungstasten in Pfeilrichtung und entnehmen Sie den Deckel der Staubbox.
■ Leeren Sie die Staubbox.

Den Inhalt können Sie über den Hausmüll entsorgen, sofern er keinen im Hausmüll verbotenen Schmutz enthält.

■ Setzen Sie den Deckel auf und schließen Sie die Staubbox bis zum deutlichen Einrasten.
■ Setzen Sie die Staubbox mit hochgeklapptem Griff in den Saugroboter und verriegeln Sie diese, indem Sie den Griff nach unten klappen.
■ Schließen Sie den Deckel des Aufbewahrungsfaches und drücken Sie die Druckmulde, um ihn zu verriegeln.

Staubbox reinigen

Reinigen Sie die Staubbox bei Bedarf.

Im Deckel der Staubbox ist oben ein Reinigungswerkzeug untergebracht.

■ Entnehmen Sie das Reinigungswerkzeug.

■ Reinigen Sie die Staubbox und die Unterseite des Deckels mit dem Reinigungswerkzeug.

Abluftfilter reinigen

Reinigen Sie den Abluftfilter bei Bedarf. Das Abluftfilterfach befindet sich anderen Staubbox.

■ Entnehmen Sie den Deckel der Staubbox.

■ Klappen Sie die Filtereinheit von der Staubbox ab.

■ Entnehmen Sie den Vorfilter und reinigen Sie ihn bei Bedarf mit dem Reinigungswerkzeug.

■ Entriegeln Sie den Abluftfilter, entnehmen Sie ihn und reinigen Sie ihn mit dem Reinigungswerkzeug.
■ Setzen Sie den Abluftfilter wieder in die Klappe ein.
■ Setzen Sie den Vorfilter auf den Abluftfilter.

Die Filtereinheit ist komplett.

■ Setzen Sie die Filtereinheit passgenau an und verriegeln Sie diese.

Tauschen Sie den Abluftfilter nach ca. sechs Monaten gegen einen neuen aus, um das bestmögliche Reinigungsergebnis zu erreichen.

Seitenbürsten reinigen

Reinigen Sie die Seitenbürsten bei Bedarf und halten Sie dazu das Reinigungswerkzeug bereit, das oben im Deckel der Staubbox untergebracht ist.

■ Legen Sie den Saugroboter mit der Unterseite nach oben auf eine ebene und saubere Fläche.

■ Fassen Sie mit beiden Händen zwei gegenüberliegende elastische Seitenbürsten-Befestigungen und ziehen Sie diese nach oben ab.
■ Entfernen Sie Fäden und Haare mit dem Abstreifer, der sich an der Unterseite des Reinigungswerkzeuges befindet.
■ Halten Sie den Abstreifer über einen Abfalleimer.

■ Betätigen Sie mehrmals die Taste oben am Abstreifer, bis alle Fäden und Haare herausgefallen sind.

- Drücken Sie die beiden gereinigten Seitenbürsten passgenau auf die dafür vorgesehenen Stifte, bis sie deutlich einrasten. Achten Sie dabei auf übereinstimmende Markierungen L und R.

Tauschen Sie die Seitenbürsten nach ca. einem Jahr gegen neue aus, um das bestmögliche Reinigungsergebnis zu erreichen.

Bürstenwalze reinigen

Reinigen Sie die Bürstenwalze bei Bedarf und halten Sie dazu das Reinigungswerkzeug bereit, das oben im Deckel der Staubbox untergebracht ist.

■ Legen Sie den Saugroboter mit der Unterseite nach oben auf eine ebene und saubere Fläche.

■ Entnehmen Sie beide Seitenbürsten, siehe vorherige Beschreibung „Seitenbürsten reinigen“.

■ Entriegeln Sie die Abdeckung der Bürstenwalze und entnehmen Sie die Abdeckung.

■ Entnehmen Sie die Bürstenwalze.

■ Zerschneiden Sie Fäden und Haare, die sich um die Bürstenwalze gewickelt haben, mit einer Schere.

■ Entfernen Sie die Fäden und Haare mit dem Abstreifer, der sich an der Unterseite des Reinigungswerkzeuges befindet.

■ Halten Sie den Abstreifer über einen Abfalleimer.

■ Betätigen Sie mehrmals die Taste oben am Abstreifer, bis alle Fäden und Haare herausgefallen sind.

■ Setzen Sie die Bürstenwalze wieder ein. Achten Sie dabei darauf, dass die Seite mit dem spitzen Ende in die passende Aufnahme gesteckt wird.

■ Setzen Sie die Abdeckung der Bürs- tenwalze passgenau an und verrie- geln Sie diese bis zum deutlichen Einrasten.

■ Setzen Sie die beiden Seitenbürsten wieder ein, siehe vorherige Beschreibung „Seitenbürsten reinigen“.

Tauschen Sie die Bürstenwalze nach ca. einem Jahr gegen eine neue aus, um das bestmögliche Reinigungsergebnis zu erreichen.

Dichtlippen der Staubbox reinigen

Reinigen Sie die Dichtlippen an der Unterseite der Staubbox bei Bedarf.

■ Legen Sie den Saugroboter mit der Unterseite nach oben auf eine ebene und saubere Fläche.

■ Reinigen Sie die Dichtlippen mit einem feuchten Tuch.

Tauschen Sie die Dichtlippen-Einheit nach ca. einem Jahr gegen eine neue aus, um das bestmögliche Reinigungsergebnis zu erreichen.

Dichtlippen-Einheit der Staubbox austauschen

■ Entnehmen Sie die Staubbox.

■ Entriegeln Sie die Dichtlippen-Einheit an der Unterseite der Staubbox, so dass der Markierungspfeil auf das Symbol 🔒 zeigt.
■ Entnehmen Sie die Dichtlippen-Einheit.
■ Setzen Sie die neue Dichtlippen-Einheit so ein, dass der Markierungspfeil auf das Symbol 🔓 zeigt.
■ Verriegeln Sie die Dichtlippen-Einheit bis zum deutlichen Einrasten.

Der Markierungspfeil zeigt auf das Symbol 🔒.

Vorderrad reinigen

Reinigen Sie das Vorderrad bei Bedarf und halten Sie dazu das Reinigungswerkzeug bereit, das oben im Deckel der Staubbox untergebracht ist.

■ Legen Sie den Saugroboter mit der Unterseite nach oben auf eine ebene und saubere Fläche.

■ Entriegeln Sie die Abdeckung.
■ Entnehmen Sie das Vorderrad.

■ Entfernen Sie Fäden und Haare und reinigen Sie das Vorderrad, die Abdeckung und die Mulde der Aufnahme mit dem Reinigungswerkzeug.
■ Setzen Sie das Vorderrad wieder ein und verriegeln Sie die Abdeckung bis zum deutlichen Einrasten.

Sensoren reinigen

Reinigen Sie die Sensoren bei Bedarf.

■ Legen Sie den Saugroboter mit der Unterseite nach oben auf eine ebene und saubere Fläche.

■ Reinigen Sie die Sensoren vorsichtig mit einem trockenen Wattestäbchen.

Batterien der Fernbedienung austauschen

Halten Sie dazu zwei 1,5 V Batterien (Typ AAA) bereit.

■ Entnehmen Sie die Abdeckung des Batteriefachs.
■ Tauschen Sie die Batterien aus. Achten Sie auf die Polarität.
■ Schließen Sie die Abdeckung des Batteriefachs.
■ Beachten Sie die speziellen Hinweise zum Umgang mit Batterien und ihrer Entsorgung in den Kapiteln „Sicherheitshinweise und Warnungen“ und „Ihr Beitrag zum Umweltschutz“ vorne in dieser Gebrauchsanweisung.

Akkumulator austauschen

Halten Sie dazu einen Original Miele Lithium-Ionen-Akkumulator bereit:

• YCR-M05 für Scout RX2
• YCR-MT12 für Scout RX2 Home Vision

Das Akkufach befindet sich im Aufbewahrungsfach des Saugroboters.

■ Entnehmen Sie die Staubbox.

■ Öffnen Sie das Akkufach, indem Sie die Abdeckung nach oben entriegeln.

Scout RX2 (YCR-M05)

■ Ziehen Sie vorsichtig an den Kabeln, so dass die Steckerverbindung aus der Aufnahme gezogen wird.
■ Drücken Sie die Rastnase an der Steckerverbindung, um den Stecker zu lösen.
■ Entnehmen Sie den Akkumulator.

■ Stecken Sie den Stecker des neuen Akkumulators bis zum deutlichen Einrasten in das Gegenstück.
■ Setzen Sie den Akkumulator vorsichtig und positioniert ein (siehe rechter Bildausschnitt).
■ Verstauen Sie die Steckerverbindung seitlich in der Aufnahme.

■ Setzen Sie die Abdeckung des Akkufachs passgenau an und schließen Sie dieses bis zum deutlichen Einrasten.
■ Beachten Sie die speziellen Hinweise zum Umgang mit dem alten Akkumulator und seiner Entsorgung in den Kapiteln „Sicherheitshinweise und

Warnungen“ und „Ihr Beitrag zum Umweltschutz“ vorne in dieser Gebrauchsanweisung.

Scout RX2 Home Vision (YCR-MT12)

■ Entnehmen Sie den Akkumulator vorsichtig, bis die Steckerverbindung freigelegt ist.
■ Drücken Sie die Rastnase an der Steckerverbindung, um den Stecker zu lösen.

■ Stecken Sie den Stecker des neuen Akkumulators bis zum deutlichen Einrasten in das Gegenstück.
■ Verstauen Sie die Steckerverbindung in der seitlichen Aussparung.
■ Setzen Sie den Akkumulator vorsichtig und positioniert ein (siehe rechter Bildausschnitt).

■ Setzen Sie die Abdeckung des Akkufachs passgenau an und schließen Sie dieses bis zum deutlichen Einrasten.

■ Beachten Sie die speziellen Hinweise zum Umgang mit dem alten Akkumulator und seiner Entsorgung in den Kapiteln „Sicherheitshinweise und Warnungen“ und „Ihr Beitrag zum Umweltschutz“ vorne in dieser Gebrauchsanweisung.

Pflege

Saugroboter und Zubehörteile pflegen

⚠️ Schalten Sie den Saugroboter vor jeder Pflege aus. Drücken Sie dazu den Schalter I/O seitlich am Saugroboter auf Schalterstellung 0.

Den Saugroboter und alle Zubehörteile aus Kunststoff können Sie mit einem handelsüblichen Kunststoffreiniger pflegen.

Statische Aufladungen können zu Staubansammlungen am Saugroboter führen. Entfernen Sie diese mit einem weichen und trockenen Tuch.

⚠️ Verwenden Sie keine Scheuermittel, keine Glas- oder Allzweckreiniger und keine ölhaltigen Pflegemittel!

⚠️ Tauchen Sie den Saugroboter und die mitgelieferten Teile niemals in Wasser!

Aufbewahrung/Werkeinstellungen

Aufbewahrung

⚠️ Schalten Sie den Saugroboter vor jeder längeren Aufbewahrung aus. Drücken Sie dazu den Schalter I/O seitlich am Saugroboter auf Schalterstellung 0.

Sollten Sie den Saugroboter für einen längeren Zeitraum nicht benötigen, so bewahren Sie ihn an einem gut belüfteten und kühlen Ort auf.

Lagern Sie den Saugroboter bei mittlerer Ladekapazität des Akkumulators, um ihn zu schonen (Anzeige Akkuladezustand im Display orange).

Werkeinstellungen

Sie können den Saugroboter in den Auslieferzustand zurücksetzen. Halten Sie dazu die Fernbedienung bereit.

■ Drücken Sie die Sensorfelder Spot und Turbo im Display gleichzeitig mindestens 5 Sekunden.

Im Anzeigefeld erscheint r:St.

■ Drücken Sie innerhalb der nächsten 2 Sekunden die Taste OK an der Fernbedienung so lange, bis im Anzeigefeld F:tr erscheint.

Der Saugroboter startet neu und der Auslieferzustand ist wieder hergestellt.

Kundendienst

Kontakt bei Störungen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie Ihren Miele Fachhändler oder den Miele Kundendienst.

Die Telefonnummer des Miele Kundendienstes finden Sie am Ende dieses Dokumentes.

Garantie

Die Garantiezeit beträgt 2 Jahre.

Weitere Informationen zu den Garantiebedingungen in Ihrem Land erhalten Sie beim Miele Kundendienst.

Was tun, wenn ...

Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen.

⚠️ Schalten Sie den Saugroboter vor jeder Problembehebung aus. Drücken Sie dazu den Schalter I/O seitlich am Saugroboter auf Schalterstellung 0.

Problem Ursache und Behebung
Der Saugroboter schaltet sich aus, nachdem er über die Taste Power eingeschaltet wurde.	Der Akkumulator ist nicht ausreichend aufgeladen.■ Setzen Sie den Saugroboter passend auf die La-dekontakte der angeschlossenen Basisstation.
Die Reinigungsleistung ist schlecht.	Die Staubbox ist voll.■ Leeren und reinigen Sie die Staubbox.
	Die Bürstenwalze ist verschmutzt oder verschlissen.■ Reinigen Sie die Bürstenwalze.■ Tauschen Sie die Bürstenwalze aus.
	Die Dichtlippen der Staubbox sind verschmutzt oder verschlissen.■ Reinigen Sie die Dichtlippen und den Saugkanal dazwischen.■ Tauschen Sie die Dichtlippen-Einheit aus.
	Der Abluftfilter ist verschmutzt.■ Reinigen Sie den Abluftfilter.■ Tauschen Sie den Abluftfilter aus.
	Die Seitenbürsten sind verschlissen.■ Tauschen Sie die Seitenbürsten aus.
Der Saugroboter lädt nicht.	Die Basisstation ist nicht ordnungsgemäß ange-schlossen.■ Schließen Sie die Basisstation exakt so an, wie in dieser Gebrauchsanweisung beschrieben, siehe Kapitel „Vor dem Gebrauch - Basisstation an-schließen“.
Der Saugroboter kehrt nach der Reinigung nicht zur Basisstation zurück.	Die Reinigung wurde frei im Raum gestartet.■ Der Saugroboter kehrt zum Startpunkt zurück
	Dem Saugroboter fehlt Licht zur uneingeschränkten Navigation.■ Sorgen Sie für ausreichend Beleuchtung.
	Die Basisstation ist nicht ordnungsgemäß angeschlossen.■ Schließen Sie die Basisstation exakt so an, wie in dieser Gebrauchsanweisung beschrieben, siehe Kapitel „Vor dem Gebrauch - Basisstation anschließen“.
	Die Verbindung vom Infrarotsender der Basisstation zum Saugroboter ist unterbrochen.■ Reinigen Sie die Vorderseite der Basisstation und die Vorderseite des Saugroboters vorsichtig mit einem weichen und trockenen Tuch und achten Sie darauf, dass keine Gegenstände die Verbindung stören.
	Hindernisse auf der zu reinigenden Fläche schränken die Navigation ein.■ Beobachten Sie den Saugroboter während der Reinigung.■ Entfernen Sie problematische Hindernisse.■ Grenzen Sie einen problematischen Bereich mit dem Magnetband ab.■ Reduzieren Sie die Überfahrtshöhe des Saug-roboters, siehe Kapitel „Gebrauch - Maximale Überfahrtshöhe reduzieren“.
Der Saugroboter reagiert nicht.	Der Saugroboter ist ausgeschaltet.■ Schalten Sie ihn ein (Schalter I/0 auf I).
	Die Batterien der Fernbedienung sind falsch eingelegt■ Achten Sie auf die Polarität.
	Die Batterien der Fernbedienung haben keine Kapazität mehr.■ Tauschen Sie die Batterien aus.
	Die Verbindung vom Infrarotsender des Saugroboters zur Fernbedienung ist unterbrochen.■ Reinigen Sie die Vorderseite des Saugroboters und die obere Seite der Fernbedienung vorsichtig mit einem weichen und trockenen Tuch und achten Sie darauf, dass keine Gegenstände die Verbindung stören.
	Die Fernbedienung ist zu nah am Saugroboter oder zu weit entfernt.■ Passen Sie den Abstand an und richten Sie die Fernbedienung bei Benutzung auf den Saugroboter.

Fehlermeldungen

Schalten Sie den Saugroboter vor jeder Fehlerbehebung aus. Drücken Sie den Schalter I/O seitlich am Saugroboter auf Schalterstellung 0.

Fehlermeldungen werden in dem Anzeigefeld im Display angezeigt.

Wenn dort „I_ _I“ von unten nach oben durchlaufend erscheint, so leeren und reinigen Sie die Staubbox.

Ihrem Saugroboter liegt ein Aufkleber bei, der alle Fehlermeldungen auflistet. Sie können den Aufkleber auf die Unterseite des Deckels des Aufbewahrungsfaches kleben.

Problem Ursache und Behebung
F 1 Fehler „Rad abgehoben“■ Stellen Sie den Saugroboter auf einen ebenen Boden.
F 2 Fehler „Sensoren verschmutzt“■ Reinigen Sie die Sensoren. Diese Fehlermeldung wird auch angezeigt, wenn Sie den Saugroboter starten und sich dabei ein Absturzsensor über einem Abgrund befindet. Entfernen Sie den Saugroboter von der Absturzkante.
F 3 Fehler „Filter nicht erkannt“■ Setzen Sie die Staubbox mit eingesetztem Abluftfilter in den Saugroboter ein.
F 4 Fehler „Überlastung Antriebsräder“■ Prüfen Sie, ob sich Schmutz an den Antriebsrädern abgesetzt hat. Entfernen Sie Fäden und Haare. Diese Fehlermeldung wird auch angezeigt, wenn sich der Saugroboter festgefahren hat.
F 5 Fehler „Überlastung Bürsten“■ Prüfen Sie, ob sich Schmutz an der Bürstenwalze und den Seitenbürsten abgesetzt hat. Reinigen Sie die Bürstenwalze und die Seitenbürsten. Diese Fehlermeldung wird auch angezeigt, wenn sich Gegenstände im Saugroboter verfangen haben.
F 6 Fehler „Überlastung Gebläse“■ Leeren und reinigen Sie die Staubbox. Reinigen oder tauschen Sie den Abluftfilter.
F 7 Interner Systemfehler oder Fehler „Saugroboter außerhalb der zulässigen Umgebungstemperatur“■ Schalten Sie den Saugroboter aus und wieder ein (Schalter I/0).
F 8 Fehler „Vorderrad verschmutzt“■ Prüfen Sie, ob sich Schmutz an dem Vorderrad, der Abdeckung und der Mulde der Aufnahme abgesetzt hat. Entfernen Sie Fäden und Haare und reinigen Sie das Vorderrad, die Abdeckung und die Mulde.
Fehlermeldung nach Fehlerbehebung zurücksetzen	Es gibt folgende Möglichkeiten, die oben beschriebenen Fehlermeldungen zurückzusetzen
	- Schalten Sie den Saugroboter aus und wieder ein (Schalter I/0).
	- Drücken Sie die Taste Power an der Fernbedienung.
	- Drücken Sie das Sensorfeld ▶II im Display des Saugroboters mindestens drei Sekunden.

Technische Daten

(für das WLAN-Modul)

Frequenzband 2,412 GHz - 2,472 GHz

Maximale Sendeleistung < 100 mW

Konformitätserklärung

Hiermit erklärt Miele, dass dieser Saugroboter der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter einer der folgenden Internetadressen verfügbar:

- Produkte, Download, auf www.miele.de

– Service, Informationen anfordern, Gebrauchsanweisungen, auf www.miele.de/haushalt/informationsanforderung-385.htm durch Angabe des Produktnamens oder der Fabrikationsnummer

Urheberrecht und Lizenzen

Für die Bedienung und Steuerung des Saugroboters nutzt Miele Software.

Die urheberrechtlichen Befugnisse von Miele und weiterer betroffener Softwarelieferanten sind zu respektieren.

Miele und seine Lieferanten behalten sich jegliche Rechte an den Softwarekomponenten vor.

Insbesondere sind verboten:

– Vervielfältigung und Verbreitung.
– Erzeugung von Veränderungen und abgeleiteten Ständen.
- Dekompilierung, Rückwärtsentwicklung, Zerlegung und anderweitige Reduzierungen der Software.

In die Software sind auch unter GNU General Public License sowie unter weitere Open Source Lizenzen fallende Komponenten integriert.

Sie können eine Übersicht über die integrierten Open Source Komponenten nebst einer Kopie der jeweiligen Lizenz unter www.miele.com/device-software-licences erhalten.

Miele übergibt den Quellcode für alle Komponenten der unter der GNU General Public License und vergleichbaren Open Source Lizenzen lizensierten Software.

Um einen solchen Quellcode zu erhalten, senden Sie eine E-Mail an [e-mail].

Die detaillierte Anleitung zur Nutzung der Testmodi erhalten Sie über den Miele Kundendienst.

Technische veiligheid

Internett: www.miele.no

Foretaksnr. NO 919 157 089 MVA

Suomi:

Miele Oy

Carl-Miele-Straße 29

33332 Gütersloh

Internet: www.miele.cn

E-Mail: [e-mail]

Website: www.miele.ae

Manufacturer: Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh, Germany

Deutschland:

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone] (kostenfrei)

Mo-Fr 8-20 Uhr, Sa+So 9-18 Uhr

Telefax: 05241 89-2090

E-Mail: [e-mail]

Internet: www.miele.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

5071 Wals bei Salzburg

Telefon: [phone] (Festnetz zum Ortstarif;

Mobilfunkgebühren abweichend)

Mo-Fr 8-17 Uhr

Telefax: 050 800 81219

E-Mail: [e-mail]

Internet: www.miele.at

België / Belgique:

Internet: www.miele.lu

Nederland:

Internet: www.miele.nl

Schweiz:

Miele AG

Limmatstrasse 4, 8957 Spreitenbach

Miele SA

Sous-Riette 23, 1023 Crissier

Telefon: [phone]

www.miele.ch/contact

www.miele.ch
