BEDIENUNGSANLEITUNG HS17 MIELE

Sicherheitshinweise und Warnungen 5

Gerätebeschreibung 10

Ihr Beitrag zum Umweltschutz 12

Funktion und Eigenschaften des Saugroboters 13

Mitgeliefertes Zubehör 13

Vor dem Gebrauch....13

Seitenbürsten einsetzen 13

Schutzfolien entfernen 13

Batterien in Fernbedienung einlegen 13

Saugroboter einschalten 14

Basisstation anschließen 14

Uhrzeit einstellen 15

Saugbereich abgrenzen 15

Gebrauch 15

Ein- und Ausschalten....15

Reinigung starten....15

Abschluss der Reinigung 16

Manuell gesteuerte Reinigung....16

Reinigung unterbrechen 16

Manuelles Navigieren (ohne Reinigung) 16

Ansteuern der Basisstation 16

Reinigung manuell beenden 17

Reinigungsmodi....17

Reinigungsmodus wählen 17

Timer einstellen 18

Timer deaktivieren 19

Akustische Signale deaktivieren 19

Maximale Überfahrtshöhe reduzieren 20

Wartung 20

Wo bekomme ich Zubehörteile? 20

Welche Zubehörteile sind richtig? 20

Wann leere und reinige ich die Staubbox? 20

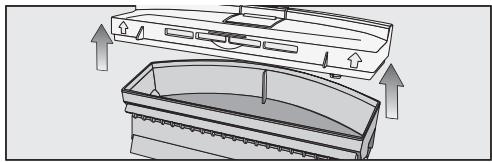

Wie leere ich die Staubbox? 21

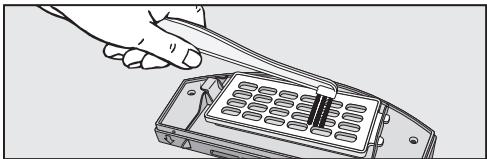

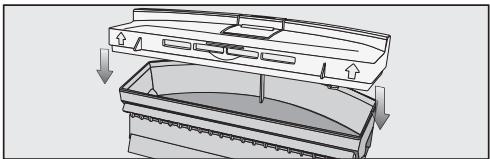

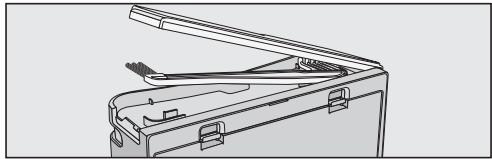

Wie reinige ich die Staubbox?....21

Wann tausche ich den Abluftfilter aus? 21

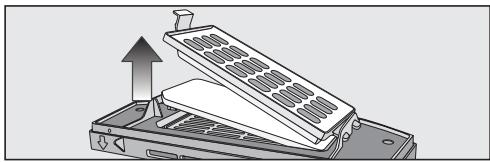

Wie tausche ich den Abluftfilter aus? 21

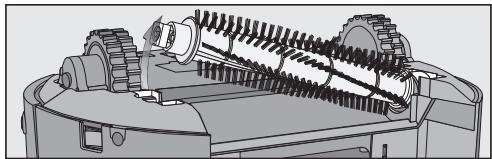

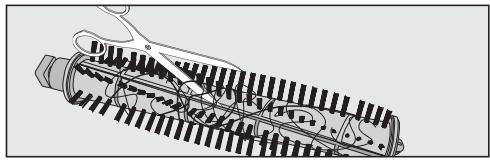

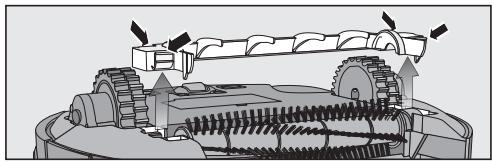

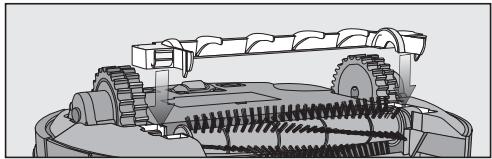

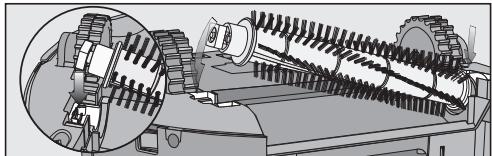

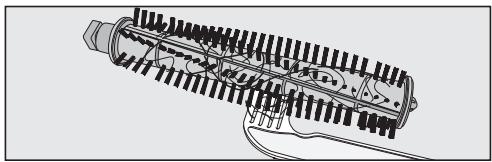

Bürstenwalze reinigen 22

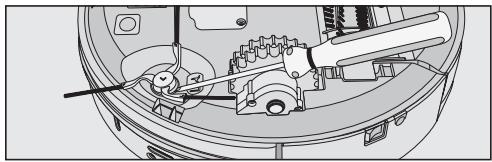

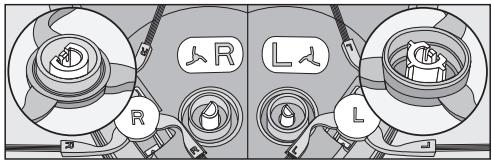

Seitenbürsten reinigen....23

Dichtlippe der Staubbox reinigen 23

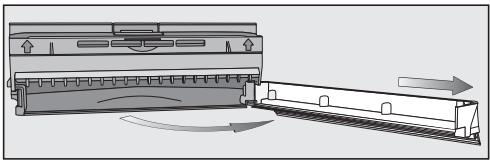

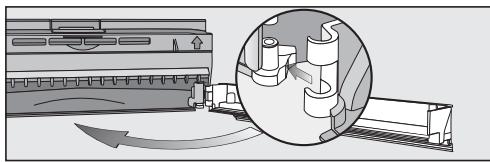

Dichtlippe der Staubbox austauschen 23

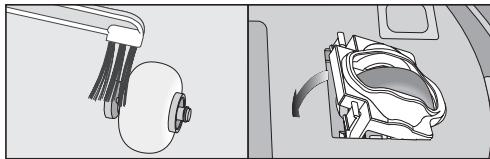

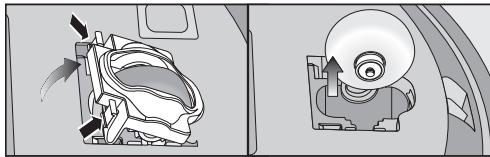

Vorderrad reinigen....24

Sensoren reinigen 24

Batteriewechsel an der Fernbedienung....24

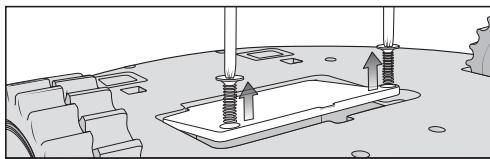

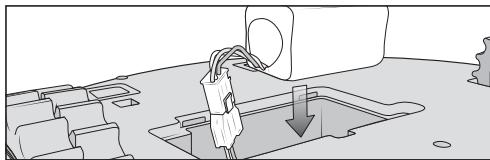

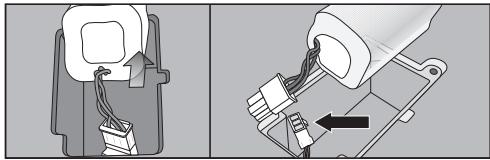

Austausch des Akkumulators 24

Aufbewahrung 25

Pflege 25

Störungen 25

Fehlermeldungen 27

Kundendienst 27

Garantiebedingungen 27

Urheberrechte und Lizenzen....28

Dieser Saugroboter entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Schäden an Personen und Sachen führen.

Lesen Sie vor dem ersten Gebrauch des Saugroboters die Gebrauchsanweisung. Sie gibt wichtige Hinweise für Sicherheit, Gebrauch und Wartung des Saugroboters. Dadurch schützen Sie sich und andere und vermeiden Schäden an dem Saugroboter.

Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Dieser Saugroboter ist dazu bestimmt, für die Bodenreinigung im Haushalt und in haushaltsähnlichen Umgebungen verwendet zu werden.
Dieser Saugroboter ist nicht für den Gebrauch im Außenbereich bestimmt.
Benutzen Sie den Saugroboter ausschließlich zum Aufsaugen von trockenem Sauggut. Alle anderen Anwendungsarten, Umbauten und Veränderungen sind unzulässig.
▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Saugroboter sicher zu bedienen, dürfen diesen Saugroboter nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

Kinder unter acht Jahren müssen vom Saugroboter ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
Kinder ab acht Jahren dürfen den Saugroboter nur ohne Aufsicht bedienen, wenn ihnen der Saugroboter so erklärt wurde, dass sie diesen sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.
▶ Kinder dürfen den Saugroboter nicht ohne Aufsicht reinigen oder warten.
Beaufsichtigen Sie Kinder, die sich in der Nähe des Saugroboters aufhalten. Lassen Sie Kinder niemals mit dem Saugroboter spielen.
Der Akkumulator und die Batterien der Fernbedienung dürfen nicht in Kinderhände gelangen.

Technische Sicherheit

Kontrollieren Sie den Saugroboter und die mitgelieferten Teile vor der Benutzung auf sichtbare Schäden. Nehmen Sie beschädigte Teile nicht in Betrieb.

Vergleichen Sie die Anschlussdaten auf dem Typenschild des Saugroboters und der Ladestation (Netzspannung und Frequenz) mit denen des Elektronetzes. Diese Daten müssen unbedingt übereinstimmen.

Die Netzsteckdose muss über eine Sicherung 16 A oder 10 A träge abgesichert sein.

▶ Eine Reparatur des Saugroboters während der Garantiezeit darf nur von einem von Miele autorisierten Kundendienst ausgeführt werden, da sonst bei nachfolgenden Schäden kein Garantieanspruch besteht.

Lassen Sie Reparaturen nur von einer von Miele autorisierten Fachkraft ausführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Achten Sie darauf, das Netzkabel nicht zu beschädigen, zu verbiegen oder zu verdrehen. Stellen Sie keine schweren Gegenstände darauf.
Lassen Sie den Saugroboter nicht über Netzkabel und andere Kabel fahren.
▶ Schalten Sie den Saugroboter vor jeder Reinigung / Wartung mit dem Schalter OFF seitlich am Saugroboter aus. Verfahren Sie ebenso bei ungewöhnlichem Verhalten.
Benutzen Sie zum Laden des Akkumulators nur die mitgelieferten Teile (Netzkabel, Netzteil und Basisstation).
Akkus können auslaufen. Vermeiden Sie Augen- und Hautkontakt mit der ätzenden Flüssigkeit. Notfalls mit Wasser ausspülen und medizinische Hilfe in Anspruch nehmen.
Kleben Sie keine Aufkleber auf den Infrarotsender an der Basisstation. Stellen Sie keine Gegenstände davor.
Decken Sie die Sensoren des Saugroboters und die Kamera im Display nicht ab.
Tauchen Sie den Saugroboter und die mitgelieferten Teile niemals in Wasser. Reinigen Sie alle Teile nur trocken oder mit einem leicht feuchten Tuch.

Sachgemäßer Gebrauch

Benutzen Sie den Saugroboter nicht ohne Abluftfilter.
Heben Sie alle zerbrechlichen und leichten Gegenstände vom Boden auf und achten Sie darauf, dass sich der Saugroboter nicht in Kordeln, Gardinen, Fransen o. ä. verfangen kann.
Haustiere müssen vom Saugroboter ferngehalten werden. Lassen Sie Haustiere auch nicht auf dem Saugroboter stehen oder sitzen.
Lassen Sie den Saugroboter keine brennenden oder glühenden Gegenstände, wie z. B. Zigaretten oder scheinbar verloschene Asche bzw. Kohle, aufsaugen. Benutzen Sie ihn nicht in der Nähe von offenen Kaminen.
Lassen Sie den Saugroboter keine Flüssigkeiten und keinen feuchten Schmutz aufsaugen. Lassen Sie feucht gereinigte oder schampunierte Teppiche und Teppichböden vor dem Absaugen vollständig trocknen.
Lassen Sie den Saugroboter keinen Tonerstaub aufsaugen. Toner, der z. B. bei Druckern oder Kopiergeräten verwendet wird, kann elektrisch leitfähig sein.
Lassen Sie den Saugroboter keine leicht entflammbaren oder explosiven Stoffe oder Gase aufsaugen und lassen Sie ihn nicht an Orten saugen, an denen solche Stoffe gelagert sind.
Lassen Sie locker getragene Kleidung und Haare nicht in die Nähe der Bürstenwalze und anderer sich bewegender Teile des Saugroboters.

Wichtig für den Umgang mit dem Akkumulator des Saugroboters und den Batterien der Fernbedienung:

• Akkumulator und Batterien niemals kurzschließen oder ins Feuer werfen. Batterien niemals aufladen.
• Entsorgung des Akkumulators und der Batterien: Entnehmen Sie dem Saugroboter den Akkumulator und der Fernbedienung die Batterien. Entsorgen Sie den Akkumulator und die Batterien über das öffentliche Sammelsystem. Werfen Sie den Akkumulator und die Batterien nicht in den Hausmüll.

Zubehör

▶ Verwenden Sie nur Zubehör mit dem "Original Miele"-Logo. Nur dafür kann der Hersteller die Sicherheit gewährleisten.

Miele haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch, falsche Bedienung und infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Die drei Abbildungen des Kapitels "Gerätebeschreibung" finden Sie auf den innenliegenden Ausklappseiten am Ende dieser Gebrauchsanweisung.

1. Saugroboter und Basisstation

Saugroboter Oberseite

① Kamera
② Display
③ Sensoren (Schutz vor Kollision)
④ Aufprallschutz
⑤ Schalter Ein / Aus (ON/OFF)
⑥ Buchse für Netzteil
⑦ Staubbox
⑧ Entriegelungstaste für Staubbox

Saugroboter Unterseite

⑨ Seitenbürsten
⑩ Akkufach
⑪ Vorderrad
⑫ Sensoren (Schutz vor Absturz)
⑬ Ladekontakte
⑭ Antriebsräder
⑮ Typenschild
⑯ Halterung der Bürstenwalze
⑰ Bürstenwalze
⑱ Dichtlippe der Staubbox

Basisstation

① Aufbewahrungsfach für Netzteil
② Buchse für Netzteil (nicht sichtbar)
③ Infrarotsender

④ Ladekontakte
⑤ Aufbewahrungsfach für Reinigungsbürste
⑥ Anzeige Kontakt

2. Fernbedienung

① Taste Start / Pause (▶ II)
② Taste Timer
③ Taste Reinigungsmodus Spot
④ Taste Reinigungsmodus Corner
⑤ Taste Base
⑥ Bestätigungstaste OK mit umliegenden Richtungstasten
⑦ Taste Reinigungsmodus Turbo
⑧ Taste Standard-Reinigungsmodus Auto
⑨ Taste Clock
⑩ Taste Power
⑪ Abdeckung des Batteriefachs

3. Display

① Kamera
② Anzeige Akkuladezustand
③ Anzeige Uhrzeit
④ Anzeige Reinigungsmodus Spot
⑤ Anzeige Reinigungsmodus Corner
⑥ Sensorfeld zur Wahl des Reinigungsmodus
⑦ Sensorfeld Start / Pause
⑧ Anzeige Reinigungsmodus Turbo
⑨ Anzeige Standard-Reinigungsmodus Auto
⑩ Anzeige Timer

Entsorgung der Verkaufsverpackung

Die Verpackung schützt den Saugroboter vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Geben Sie die Verpackung zur Entsorgung in die dualen Systeme (z. B. gelber Sack / gelbe Tonne).

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Händler.

Der Lithium-Ionen-Akkumulator befindet sich im Akkufach an der Unterseite des Saugroboters.

Entnehmen Sie dem Saugroboter den Akkumulator und der Fernbedienung die Batterien. Entsorgen Sie den Akkumulator und die Batterien über das öffentliche Sammelsystem.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zur Entsorgung kindersicher aufbewahrt wird.

Funktion und Eigenschaften des Saugroboters

Der Saugroboter ist für die tägliche Reinigung von kurzflorigen Teppichen, Teppichböden und Hartböden geeignet.

Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres Bodenbelag-Herstellers.

Der Saugroboter ist mit einer Kamera und diversen Sensoren ausgestattet. Zu Beginn der Reinigung und während des Betriebs wird ein Raumplan abgespeichert, außerdem die im Raum vorhandenen Gegenstände. Mit Hilfe der Daten erstellt sich der Saugroboter einen effizienten Reinigungsplan der zu saugenden Flächen, die er selbständig reinigen kann.

Mitgeliefertes Zubehör

• zwei Seitenbürsten
• zwei Ersatz-Abluftfilter
  – Fernbedienung / zwei Batterien
  – Basisstation inkl. Reinigungsbürste
• Netzteil mit Stecker
• Netzkabel mit Netzstecker
• Magnetband

Vor dem Gebrauch

Die Abbildungen ① - ⑬ des Kapitels "Vor dem Gebrauch" finden Sie auf der letzten Ausklappseite am Ende dieser Gebrauchsanweisung.

Seitenbürsten einsetzen (Abb. 1)

■ Legen Sie den Saugroboter mit der Unterseite nach oben auf eine ebene und saubere Fläche.

Achten Sie dabei darauf, dass Sie den Saugroboter nicht im Bereich der Staubbox hochheben, da sie sich lösen kann.

■ Drücken Sie die beiden beiliegenden Seitenbürsten passgenau und kräftig auf die dafür vorgesehenen Stifte. Achten Sie dabei auf übereinstimmende Markierungen L und R.

Schutzfolien entfernen (Abb. 2)

■ Entfernen Sie die Schutzfolie von der Basisstation und von der Oberfläche des Saugroboters.

Batterien in Fernbedienung einlegen (Abb. 3)

■ Entnehmen Sie die Abdeckung des Batteriefachs.

■ Setzen Sie die zwei beiliegenden Batterien ein. Achten Sie auf die Polarität.

Saugroboter einschalten (Abb. 4)

■ Drücken Sie den Schalter ON seitlich am Saugroboter.

Im Display leuchtet die Anzeige Akkula-dezustand und die des Standard-Reinigungsmodus Auto.

Nach ca. 60 Sekunden schaltet der Saugroboter in Standby, die Anzeige Akkuladezustand leuchtet weiter.

Der Saugroboter lässt sich durch Drücken einer beliebigen Taste der Fernbedienung oder eines der beiden Sensorfelder im Display wieder aktivieren.

Basisstation anschließen (Abb. 5 - 9)

■ Öffnen Sie das Aufbewahrungsfach an der Rückseite der Basisstation.
■ Stecken Sie den Stecker des beiliegenden Netzteils in die Buchse.
■ Stecken Sie das beiliegende Netzkabel in das Netzteil und den Netzstecker in eine Steckdose. Die Anzeige Kontakt an der Basisstation leuchtet rot.
■ Verstauen Sie das Netzteil im Aufbewahrungsfach der Basisstation.
■ Stellen Sie die Basisstation auf einen ebenen Untergrund an eine Wand. Achten Sie darauf, dass nach vorne ein barrierefreier Abstand von mindestens 1,5 m und nach rechts und links ein Abstand von mindestens 0,5 m vorhanden ist.

Akkumulator laden (Abb. 10)

Der Akkumulator ist im Auslieferzustand nicht vollständig geladen. Vor dem ersten Gebrauch ist er vollständig aufzuladen.

Der Akkumulator kann auch bei ausgeschaltetem Saugroboter geladen werden (Schalter OFF), dann allerdings ohne Reaktion der Anzeigen des Saugroboters.

■ Setzen Sie den Saugroboter positioniert auf die Ladekontakte der angeschlossenen Basisstation.

Achten Sie dabei darauf, dass Sie den Saugroboter nicht im Bereich der Staubbox hochheben, da sie sich lösen kann.

Die Anzeige Kontakt an der Basisstation erlischt, sobald der Saugroboter richtig positioniert ist. Der Akkumulator wird geladen, die Anzeige Akkuladezustand im Display blinkt.

Der Ladevorgang dauert bis zu 120 Minuten und ist abgeschlossen, wenn die Anzeige Akkuladezustand im Display grün leuchtet. Anschließend kann bis zu zwei Stunden gesaugt werden.

Sie können den Akkumulator auch ohne Nutzung der Basisstation direkt über das Netzteil laden.

■ Stecken Sie den Stecker des Netzteils in die Buchse seitlich am Saugroboter (Abb. 11).
■ Stecken Sie das Netzkabel in das Netzteil und den Netzstecker in eine Steckdose (Abb. 7).

Anzeige Akkuladezustand im Display

rot Ladekapazität ca. 0% - 20% orange Ladekapazität ca. 20% - 50% grün Ladekapazität ca. 50% - 100%

Uhrzeit einstellen (Abb. 12)

Nutzen Sie die Fernbedienung, um die Uhrzeit einzustellen.

■ Drücken Sie die Taste Clock drei Sekunden.
In der Anzeige Uhrzeit im Display blinkt die Stundenanzeige.
■ Drücken Sie die Richtungstaste + oder -, um die aktuelle Stunde einzustellen.
■ Drücken Sie die Taste OK zur Bestätigung Ihrer Wahl.

In der Anzeige Uhrzeit im Display blinkt die Minutenanzeige.

■ Drücken Sie die Richtungstaste + oder -, um die aktuelle Minute einzustellen.
■ Drücken Sie die Taste OK zur Bestätigung Ihrer Wahl.

Möchten Sie die Uhrzeit ändern, so gehen Sie vor wie zuvor beschrieben.

Saugbereich abgrenzen (Abb. 13)

Gibt es einen Bereich, den der Saugroboter nicht erreichen soll, so können Sie diesen abgrenzen.

■ Legen Sie das beiliegende Magnetband mit der Rille nach unten auf den Boden.

Der Saugroboter wird das Magnetband nicht überfahren.

Zur dauerhaften Befestigung liegen Klebestreifen bei.

Weitere Magnetbänder sind im Miele Onlineshop nachkaufbar (www.miele-shop.com).

Gebrauch

Ein- und Ausschalten

Power

■ Drücken Sie die Taste Power an der Fernbedienung.

Das Display wird aktiviert.

Reinigung starten

Es gibt zwei Möglichkeiten, die Reinigung im Standard-Reinigungsmodus Auto zu starten.

Möglichkeit 1 (Fernbedienung)

■ Drücken Sie die Taste ▶ II.

Möglichkeit 2 (Display)

■ Drücken Sie das Sensorfeld ▶ II im Display.

Der zu saugende Raum wird gereinigt.

⚠️ Beobachten Sie den Saugroboter immer bei der ersten Reinigung in neuer Umgebung. So können Sie problematische Hindernisse erkennen, entfernen oder diesen Bereich mit Hilfe des Magnetbandes abgrenzen.

Abschluss der Reinigung

– von der Basisstation gestartet

Der Saugroboter kehrt automatisch zur Basisstation zurück und lädt.

Der Saugroboter kehrt auch bei geringer Akkukapazität automatisch zur Basisstation zurück und lädt. In der Anzeige Uhrzeit im Display erscheint II. Anschließend setzt der Saugroboter die Reinigung fort.

- frei im Raum gestartet

Der Saugroboter kehrt zum Startpunkt zurück und schaltet in Standby.

Bei zu geringer Akkukapazität bleibt der Saugroboter stehen. Laden Sie ihn auf.

Manuell gesteuerte Reinigung

Möchten Sie einen Bereich des Raumes gezielt reinigen, so nutzen Sie dazu die Richtungstasten an der Fernbedienung.

■ Halten Sie während der Reinigung eine der Richtungstasten gedrückt. Der Saugroboter fährt in die gewünschte Richtung und setzt dabei die Reinigung fort.

Reinigung unterbrechen

■ Drücken Sie die Taste ▶ II an der Fernbedienung.

Die Reinigung lässt sich durch erneutes Drücken der Taste fortsetzen.

Manuelles Navigieren (ohne Reinigung)

Möchten Sie einen Bereich des Raumes gezielt ansteuern, so nutzen Sie dazu die Richtungstasten an der Fernbedienung.

■ Halten Sie eine der Richtungstasten gedrückt.

Der Saugroboter fährt in die gewünschte Richtung, ohne zu reinigen.

Der Saugroboter lässt sich nicht manuell zum Aufladen auf die Basisstation navigieren.

Ansteuern der Basisstation

Base

■ Drücken Sie die Taste Base an der Fernbedienung.

Der Saugroboter fährt zur Basisstation und lädt. Die Anzeige Kontakt an der Basisstation erlischt.

Reinigung manuell beenden

Power

■ Drücken Sie die Taste Power an der Fernbedienung.

Der Saugroboter schaltet automatisch nach ca. 60 Sekunden in Standby. Das Display wird deaktiviert, die Anzeige Akkuladezustand leuchtet weiter.

Durch erneutes Drücken der Taste Power können Sie den Saugroboter vor Ablauf der 60 Sekunden in Stand-by versetzen.

Der Saugroboter lässt sich durch Drücken einer beliebigen Taste der Fernbedienung oder eines der beiden Sensorfelder im Display wieder aktivieren.

Reinigungsmodi

Es gibt vier unterschiedliche Reinigungsmöglichkeiten.

Auto Standard-Reinigungsmodus zur Reinigung normal verschmutzter Böden.

Spot Zur gezielten Reinigung einer Fläche von ca. 1,8 m x 1,8 m um den gewählten Startpunkt des Saugroboters herum.

Corner Zur Reinigung normal verschmutzter Böden (siehe Auto). Nach Rückkehr zum Startpunkt zusätzliche Randabsaugung.

Turbo Zur Reinigung leicht verschmutzter Böden bei verkürzter Reinigungsdauer.

Reinigungsmodus wählen

Power

■ Drücken Sie die Taste Power an der Fernbedienung.

Es gibt zwei Möglichkeiten, den Reinigunsmodus zu wählen.

Möglichkeit 1 (Fernbedienung)

Auto

Turbo

■ Drücken Sie die Taste des gewünschten Reinigungsmodus. Das entsprechende Symbol des Reinigungsmodus leuchtet im Display.

▶ ||

■ Drücken Sie die Taste ▶ II an der Fernbedienung oder das Sensorfeld ▶ II im Display, um die Reinigung zu starten.

Möglichkeit 2 (Display)

■ Drücken Sie das Sensorfeld ∧ so oft, bis das Symbol des gewünschten Reinigungsmodus leuchtet.

■ Drücken Sie die Taste ▶ II an der Fernbedienung oder das Sensorfeld ▶ II im Display, um die Reinigung zu starten.

Timer einstellen

(nur möglich bei eingestellter Uhrzeit)

Möchten Sie den Saugroboter täglich zur gleichen Zeit starten, so können Sie die gewünschte Startzeit und den gewünschten Reinigungsmodus speichern.

Sie können den Saugroboter auch bei Dunkelheit saugen lassen. Bedenken Sie jedoch, dass die Gründlichkeit der Reinigung etwas geringer ausfallen kann. Die Kamera benötigt Licht, um uneingeschränkt navigieren zu können.

Nutzen Sie die Fernbedienung, um den Timer einzustellen.

Timer

■ Drücken Sie die Taste Timer mindestens drei Sekunden.

Im Display blinken die Anzeige Timer ⏻ und die Stundenanzeige.

■ Drücken Sie die Richtungstaste + oder -, um die gewünschte Stunde einzustellen.

OK

■ Drücken Sie die Taste OK zur Bestätigung Ihrer Wahl.

Im Display blinken die Anzeige Timer ⏻ und die Minutenanzeige.

■ Drücken Sie die Richtungstaste + oder -, um die gewünschte Minute einzustellen.

OK

■ Drücken Sie die Taste OK zur Bestätigung Ihrer Wahl.

■ Drücken Sie an der Fernbedienung die Taste des gewünschten Reinigungsmodus oder die Richtungstasten, bis das Symbol des gewünschten Reinigungsmodus blinkt.

OK

■ Drücken Sie die Taste OK zur Bestätigung Ihrer Wahl.

Die Einstellungen werden im Display noch ca. drei Sekunden angezeigt. Der Saugroboter wird täglich zur gewünschten Startzeit mit der Reinigung beginnen.

Das Leuchten der Anzeige Timer ⏻ zeigt an, dass der Timer aktiviert ist.

Möchten Sie die Vorgaben ändern, so gehen Sie vor wie zuvor beschrieben.

Timer deaktivieren

Timer

■ Drücken Sie kurz die Taste Timer an der Fernbedienung.

Die Anzeige Timer ⏻ erlischt.

Der Timer lässt sich durch erneutes Drücken der Taste Timer wieder aktivieren. Die Anzeige Timer ⊕ leuchtet, der Saugroboter wird zur eingestellten Startzeit mit der Reinigung beginnen.

Eingestellte Startzeit anzeigen

Timer

■ Drücken Sie kurz die Taste Timer an der Fernbedienung.

Die eingestellte Startzeit wird angezeigt.

Bedenken Sie, dass Sie den Timer dadurch deaktivieren. Durch erneutes Drücken der Taste Timer aktivieren Sie ihn wieder.

Akustische Signale deaktivieren

Werkseitig sind akustische Signale eingestellt. Sie können diese deaktivieren und wieder aktivieren.

OK

■ Drücken Sie die Taste OK an der Fernbedienung mindestens drei Sekunden.

Akustische Signale bei Fehlermeldungen lassen sich nicht deaktivieren.

Maximale Überfahrtshöhe reduzieren

Der Saugroboter ist werkseitig so eingestellt, dass er Höhen von bis zu 20 mm überwinden kann.

So kann er Teppiche reinigen, Tür- schwellen überfahren u. ä.

Möchten Sie diese Höhe reduzieren, um z. B. Stuhl-, Tisch- oder Lampenfüße zu schützen, so können Sie die werkseitige Einstellung deaktivieren.

Base

■ Drücken Sie die Taste Base an der Fernbedienung mindestens drei Sekunden.

In der Anzeige Uhrzeit im Display erscheint "LO".

Möchten Sie die maximale Überfahrts-höhe von 20 mm wieder aktivieren, so drücken Sie die Taste Base erneut mindestens drei Sekunden. In der Anzeige Uhrzeit im Display erscheint "HI".

Wartung

⚠ Schalten Sie den Saugroboter vor jeder Wartung mit dem Schalter OFF seitlich am Saugroboter aus.

Verwenden Sie nur Zubehörteile mit dem "Original Miele"-Logo. Nur dann kann die Saugleistung des Saugroboters optimal ausgenutzt und das bestmögliche Reinigungsergebnis erreicht werden.

Wo bekomme ich Zubehörteile?

Original Miele Zubehörteile erhalten Sie bei Ihrem Miele Fachhändler oder über den Miele Werkkundendienst sowie im Miele Onlineshop.

Welche Zubehörteile sind richtig?

Original Miele Zubehörteile erkennen Sie an dem "Original Miele"-Logo auf der Verpackung.

Wann leere und reinige ich die Staubbox?

Leeren und reinigen Sie die Staubbox nach jeder Benutzung des Saugroboters.

Wie leere ich die Staubbox?

■ Drücken Sie die Entriegelungstaste für die Staubbox und entnehmen Sie diese.

■ Entnehmen Sie den Deckel der Staubbox.
■ Leeren Sie die Staubbox.

Den Inhalt können Sie über den Hausmüll entsorgen, sofern er keinen im Hausmüll verbotenen Schmutz enthält.

Wie reinige ich die Staubbox?

An der Basisstation ist oben ein Aufbewahrungsfach für die Reinigungsbürste angebracht.

■ Öffnen Sie das Aufbewahrungsfach und entnehmen Sie die Reinigungsbürste.

■ Reinigen Sie die Staubbox mit dem Bürstenende der Reinigungsbürste.

■ Reinigen Sie die Unterseite des Deckels samt Filtergitter mit dem Bürstenende der Reinigungsbürste.

■ Schließen Sie die Staubbox bis zum deutlichen Einrasten.
■ Setzen Sie die Staubbox bis zum deutlichen Einrasten wieder in den Saugroboter.

Wann tausche ich den Abluftfilter aus?

Tauschen Sie den eingesetzten Abluftfilter jeweils nach ca. drei Monaten aus. Zwei Ersatzfilter liegen bei.

Wie tausche ich den Abluftfilter aus?

An der Unterseite des Deckels der Staubbox ist ein Abluftfilter eingesetzt.

■ Entriegeln Sie das Filtergitter und tauschen Sie den Abluftfilter aus.
■ Schließen Sie das Filtergitter bis zum deutlichen Einrasten.

Bürstenwalze reinigen

■ Entnehmen Sie die Staubbox und legen Sie den Saugroboter mit der Unterseite nach oben auf eine ebene und saubere Fläche.

■ Entnehmen Sie die Abdeckung der Bürstenwalze.

■ Entnehmen Sie die Bürstenwalze.

■ Zerschneiden Sie Fäden und Haare, die sich um die Bürstenwalze gewickelt haben, mit einer Schere. Zum Führen der Schere ist eine Führungsnut an der Walze eingearbeitet.

■ Entfernen Sie Fäden und Haare mit dem Kammende der Reinigungsbürste.

■ Setzen Sie die Bürstenwalze wieder ein. Achten Sie dabei genau auf die Positionierung.

■ Verriegeln Sie die Abdeckung bis zum deutlichen Einrasten.

■ Setzen Sie die Staubbox bis zum deutlichen Einrasten wieder in den Saugroboter.

Tauschen Sie die Bürstenwalze nach ca. zwei Jahren gegen eine neue aus, um das bestmögliche Reinigungsergebnis zu erreichen.

Seitenbürsten reinigen

■ Legen Sie den Saugroboter mit der Unterseite nach oben auf eine ebene und saubere Fläche.

Achten Sie dabei darauf, dass Sie den Saugroboter nicht im Bereich der Staubbox hochheben, da sie sich lösen kann.

■ Heben Sie die Seitenbürsten, z. B. mit einem Schlitz-Schraubendreher, ab.
■ Entfernen Sie Fäden und Haare mit dem Kammende der Reinigungsbürste.

R L L

■ Drücken Sie die beiden Seitenbürsten passgenau und kräftig auf die dafür vorgesehenen Stifte. Achten Sie dabei auf übereinstimmende Markierungen L und R.

Tauschen Sie die Seitenbürsten nach ca. einem Jahr gegen neue aus, um das bestmögliche Reinigungsergebnis zu erreichen.

Dichtlippe der Staubbox reinigen

■ Drücken Sie die Entriegelungstaste für die Staubbox und entnehmen Sie diese.
■ Reinigen Sie die Dichtlippe an der Unterseite der Staubbox mit einem feuchten Tuch.
■ Setzen Sie die Staubbox bis zum deutlichen Einrasten wieder in den Saugroboter.

Tauschen Sie die Dichtlippe nach ca. einem Jahr gegen eine neue aus, um das bestmögliche Reinigungsergebnis zu erreichen.

Dichtlippe der Staubbox austauschen

■ Drücken Sie die Entriegelungstaste für die Staubbox und entnehmen Sie diese.

■ Entriegeln Sie die Dichtlippe an der Unterseite der Staubbox und schwenken Sie die Dichtlippe vorsichtig so weit auf, bis sie sich von der Staubbox löst.

■ Setzen Sie die neue Dichtlippe seitlich an und verriegeln Sie diese.
■ Setzen Sie die Staubbox bis zum deutlichen Einrasten wieder in den Saugroboter.

Vorderrad reinigen

■ Legen Sie den Saugroboter mit der Unterseite nach oben auf eine ebene und saubere Fläche.

Achten Sie dabei darauf, dass Sie den Saugroboter nicht im Bereich der Staubbox hochheben, da sie sich lösen kann.

■ Entriegeln Sie die Abdeckung.
■ Entnehmen Sie das Vorderrad.

■ Entfernen Sie Fäden und Haare und reinigen Sie das Vorderrad mit dem Bürstenende der Reinigungsbürste.
■ Setzen Sie das Vorderrad wieder ein und schließen Sie die Abdeckung bis zum deutlichen Einrasten.

Sensoren reinigen

■ Reinigen Sie die Sensoren seitlich am Saugroboter und an der Unterseite des Saugroboters vorsichtig mit einem trockenen Wattestäbchen.

Batteriewechsel an der Fernbedienung

Halten Sie dazu zwei 1,5 V Batterien (Typ AAA) bereit.

■ Entnehmen Sie die Abdeckung des Batteriefachs.
■ Tauschen Sie die Batterien aus. Achten Sie auf die Polarität.

Austausch des Akkumulators

Bei täglicher Nutzung des Saugroboters ist der Akkumulator nach ca. 1,5 Jahren verschlissen und muss ausgetauscht werden.

Halten Sie dazu einen Original Miele Lithium-Ionen-Akkumulator des Typs 4S1P (14,8 V / 2,2 Ah / 32,5 Wh) bereit.

■ Legen Sie den Saugroboter mit der Unterseite nach oben auf eine ebene und saubere Fläche.

Achten Sie dabei darauf, dass Sie den Saugroboter nicht im Bereich der Staubbox hochheben, da sie sich lösen kann.

■ Entriegeln Sie die Abdeckung des Akkufachs an beiden Seiten mit einem Kreuz-Schraubendreher.

■ Entnehmen Sie vorsichtig den Akkumulator. Drücken Sie die Rastnase an der Steckerverbindung, um den Stecker zu lösen.

■ Setzen Sie den neuen Akkumulator ein.
■ Verriegeln Sie die Abdeckung des Akkufachs.
■ Entsorgen Sie den alten Akkumulator über das öffentliche Sammelsystem.

Aufbewahrung

⚠ Schalten Sie den Saugroboter vor jeder Aufbewahrung mit dem Schalter OFF seitlich am Saugroboter aus.

Sollten Sie den Saugroboter für einen längeren Zeitraum nicht benötigen, so bewahren Sie ihn an einem gut belüfteten und kühlen Ort auf.

Pflege

Pflegen des Saugroboters und der Zubehörteile

⚠ Schalten Sie den Saugroboter vor jeder Reinigung mit dem Schalter OFF seitlich am Saugroboter aus.

Den Saugroboter und alle Zubehörteile aus Kunststoff können Sie mit einem handelsüblichen Kunststoffreiniger pflegen.

⚠️ Verwenden Sie keine Scheuermittel, keine Glas- oder Allzweckreiniger und keine ölhaltigen Pflegemittel!

⚠️ Tauchen Sie den Saugroboter und die mitgelieferten Teile niemals in Wasser!

Störungen

⚠ Schalten Sie den Saugroboter vor jeder Störungsbehebung mit dem Schalter OFF seitlich am Saugroboter aus.

Der Saugroboter schaltet sich aus, nachdem er über die Taste Power eingeschaltet wurde.

Der Akkumulator ist nicht ausreichend aufgeladen - laden Sie den Akkumulator auf.

Die Bürstenwalze ist verschmutzt - reinigen Sie die Bürstenwalze.

Der Saugroboter reagiert nicht.

Der Saugroboter ist ausgeschaltet - schalten Sie ihn ein (Schalter ON seitlich am Saugroboter drücken).

Die Batterien der Fernbedienung sind falsch eingelegt - achten Sie auf die Polarität.

Die Batterien der Fernbedienung haben keine Kapazität mehr - tauschen Sie die Batterien aus.

Die Verbindung vom Infrarotsender des Saugroboters zur Fernbedienung ist unterbrochen - reinigen Sie beide Teile vorsichtig mit einem weichen und trockenen Tuch und achten Sie darauf, dass keine Gegenstände die Verbindung stören.

Die Fernbedienung ist zu nah an dem Saugroboter oder zu weit entfernt - passen Sie den Abstand an und richten Sie die Fernbedienung bei Benutzung auf den Saugroboter.

Die Reinigungsleistung ist schlecht.

Die Staubbox ist voll - leeren und reinigen Sie die Staubbox.

Die Bürstenwalze ist verschmutzt - reinigen Sie die Bürstenwalze.

Der Abluftfilter ist verschmutzt - tauschen Sie den Abluftfilter aus.

Die Bürstenwalze und die Seitenbürsten sind verschlissen - tauschen Sie diese Teile aus.

Der Saugroboter lädt nicht.

Die Basisstation / der Saugroboter ist nicht ordnungsgemäß an das Stromnetz angeschlossen - schließen Sie die Basisstation exakt so an, wie in dieser Gebrauchsanweisung beschrieben. Ebenso den Saugroboter, siehe Kapitel "Vor dem Gebrauch - Akkumulator laden".

Der Saugroboter kehrt nach der Reinigung nicht zur Basisstation zurück.

Der Standard-Reinigungsmodus Auto wurde frei im Raum gestartet - der Saugroboter kehrt zum Startpunkt zurück.

Der Reinigungsmodus Spot wurde gewählt - der Saugroboter kehrt zum Startpunkt zurück.

Die Basisstation ist nicht ordnungsgemäß angeschlossen - schließen Sie die Basisstation exakt so an, wie in dieser Gebrauchsanweisung beschrieben.

Die Sensoren des Saugroboters sind verschmutzt - reinigen Sie die Sensoren vorsichtig mit einem trockenen Wattestäbchen.

Die Verbindung vom Infrarotsender der Basisstation zum Saugroboter ist unterbrochen - reinigen Sie die Teile vorsichtig mit einem weichen und trockenen Tuch und achten Sie darauf, dass keine Gegenstände die Verbindung stören.

Fehlermeldungen

⚠ Schalten Sie den Saugroboter vor jeder Fehlerbehebung mit dem Schalter OFF seitlich am Saugroboter aus.

Fehlermeldungen werden Im Display des Saugroboters in der Anzeige Uhrzeit angezeigt.

F 1 Fehler "Rad abgehoben" Stellen Sie den Saugroboter auf einen ebenen Boden.
F 2 Fehler "Boden nicht definierbar" Stellen Sie den Saugroboter auf einen eben Boden.
F 3 Fehler "Staubbox" Setzen Sie die Staubbox bis zum deutlichen Einrasten in den Saugroboter.
F 4 Fehler "Überlastung Antriebsräder" Prüfen Sie, ob sich Schmutz an den Antriebsrädern abgesetzt hat. Entfernen Sie Fäden und Haare.
F 5 Fehler "Überlastung Bürsten" Prüfen Sie, ob sich Schmutz an der Bürstenwalze und den Seitenbürsten abgesetzt hat. Reinigen Sie die Bürstenwalze und die Seitenbürsten.
F 6 Fehler "Überlastung Motor" Leeren und reinigen Sie die Staubbox. Tauschen Sie den Abluftfilter aus.

F 7 Interner Systemfehler Schalten Sie den Saugroboter aus und anschließend wieder ein (Schalter ON/OFF seitlich am Saugroboter drücken).
F 8 Fehler "Vorderrad verschmutzt" Prüfen Sie, ob sich Schmutz an dem Vorderrad abgesetzt hat. Entfernen Sie Fäden und Haare und reinigen Sie das Vorderrad.

Kundendienst

Sollten Sie den Kundendienst benötigen, so wenden Sie sich bitte an

- Ihren Miele Fachhändler

oder

- den Miele Werkkundendienst unter der Telefonnummer

Deutschland 0800 - 22 44 622 (kostenfrei)

Österreich 050 800 800 (österreichweit zum Ortstarif)

Luxemburg (00352) 4 97 11-20/22

Schweiz 0 800 800 222

Garantiebedingungen

Die Garantiezeit des Saugroboters beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen in Ihrem Land erhalten Sie unter der oben stehenden Telefonnummer. Garantiebedingungen in Schriftform können Sie dort ebenfalls anfordern.

Urheberrechte und Lizenzen

Für die Bedienung und Steuerung des Saugroboters nutzt Miele Software.

Die urheberrechtlichen Befugnisse von Miele und weiterer betroffener Softwarelieferanten sind zu respektieren.

Miele und seine Lieferanten behalten sich jegliche Rechte an den Softwarekomponenten vor.

Insbesondere sind verboten:

– Vervielfältigung und Verbreitung.
– Erzeugung von Veränderungen und abgeleiteten Ständen.
- Dekompilierung, Rückwärtsentwicklung, Zerlegung und anderweitige Reduzierungen der Software.

In die Software sind auch unter GNU General Public License sowie unter weitere Open Source Lizenzen fallende Komponenten integriert.

Sie können eine Übersicht über die integrierten Open Source Komponenten nebst einer Kopie der jeweiligen Lizenz unter www.miele.com/device-software-licences erhalten.

Miele übergibt den Quellcode für alle Komponenten der unter der GNU General Public License und vergleichbaren Open Source Lizenzen lizensierten Software.

Um einen solchen Quellcode zu erhalten, senden Sie eine E-Mail an [e-mail].

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.miele.cl

España:

Miele S.A.U.

28108 Alcobendas (Madrid),

Avda. Bruselas, 31

Tfno.: 91 623 20 00, Fax: [phone]

E-mail: [e-mail]

www.miele.es

Ελλάδα:

Carl-Miele-Straße 29

33332 Gütersloh

Italia:

Miele Italia S.r.l.

39057 Appiano - S. Michele (Bz)

Carl-Miele-Straße 29, 33332 Gütersloh, Germany

Miele

Malaysia

Miele Sdn Bhd

Suite 12-2, Level 12

Menara Sapura Kencana Petroleum

Solaris Dutamas No. 1, Jalan Dutamas 1

50480 Kuala Lumpur, Malaysia

Phone: [phone]

Fax: [phone]

New Zealand

E-Mail: [e-mail]

Internet: www.miele.ae

Deutschland:

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone] (kostenfrei)

Mo-Fr 8-20 Uhr, Sa+So 9-18 Uhr

Telefax: 05241 89-2090

E-Mail: [e-mail]

Internet: www.miele.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

5071 Wals bei Salzburg

Telefon: [phone] (Festnetz zum Ortstarif;

Mobilfunkgebühren abweichend)

Mo-Fr 8-17 Uhr

Telefax: 050 800 81219

E-Mail: [e-mail]

Internet: www.miele.at

België / Belgique:

Miele België N.V.

Miele Belgique S.A.

Hof te Bollebeeklaan 9

1730 Mollem

Tel. [phone]

Fax [phone]

Internet: www.miele.be

France :

Siège social

9 av. Albert Einstein - Z.I. du Coudray

93151 - Le Blanc-Mesnil CEDEX

R.C.S. Bobigny B 708 203 088

Internet: www.miele.lu

Nederland:

Internet: www.miele.nl

Schweiz:

Miele AG

Limmatstrasse 4, 8957 Spreitenbach

Telefon [phone], Fax [phone]

Miele SA

Sous-Riette 23, 1023 Crissier

Telefon [phone], Fax [phone]

Internet: www.miele.ch
