BEDIENUNGSANLEITUNG SCOUT RX1 MIELE

Gebrauchsanweisung Saugroboter

HS17 M.-Nr. 09 732 074

de - Inhalt Sicherheitshinweise und Warnungen 5 Gerätebeschreibung 10 Ihr Beitrag zum Umweltschutz 12 Funktion und Eigenschaften des Saugroboters 13 Mitgeliefertes Zubehör 13 Vor dem Gebrauch 13 Seitenbürsten einsetzen 13 Schutzfolien entfernen 13 Batterien in Fernbedienung einlegen 13 Saugroboter einschalten 13 Basisstation anschließen 14 Akkumulator laden 14 Uhrzeit einstellen 15 Saugbereich abgrenzen 15 Gebrauch 15 Ein- und Ausschalten 15 Reinigung starten 15 Abschluss der Reinigung bei Reinigungsstart von der Basisstation 16 Abschluss der Reinigung bei Reinigungsstart frei im Raum 16 Manuell gesteuerte Reinigung 16 Reinigung unterbrechen 16 Manuell navigieren (ohne Reinigung) 16 Ansteuern der Basisstation 17 Reinigung manuell beenden 17 Reinigungsmodi 17 Reinigungsmodus wählen 17 Timer einstellen 18 Timer deaktivieren 19 Akustische Signale deaktivieren 19 Maximale Überfahrtshöhe reduzieren 19 Wartung 20 Wo bekomme ich Zubehörteile? 20 Welche Zubehörteile sind richtig? 20 Staubbox leeren 20 Staubbox reinigen 20 Abluftfilter austauschen 21 Bürstenwalze reinigen 21 3

de - Inhalt Seitenbürsten reinigen 22 Dichtlippe der Staubbox reinigen 22 Dichtlippe der Staubbox austauschen 23 Vorderrad reinigen 23 Sensoren reinigen 23 Batteriewechsel an der Fernbedienung 24 Akkumulator austauschen 24 Aufbewahrung 24 Pflege 24 Was tun, wenn. . . 26 Fehlermeldungen 29 Kundendienst 30 Garantiebedingungen 30 Urheberrecht und Lizenzen 31

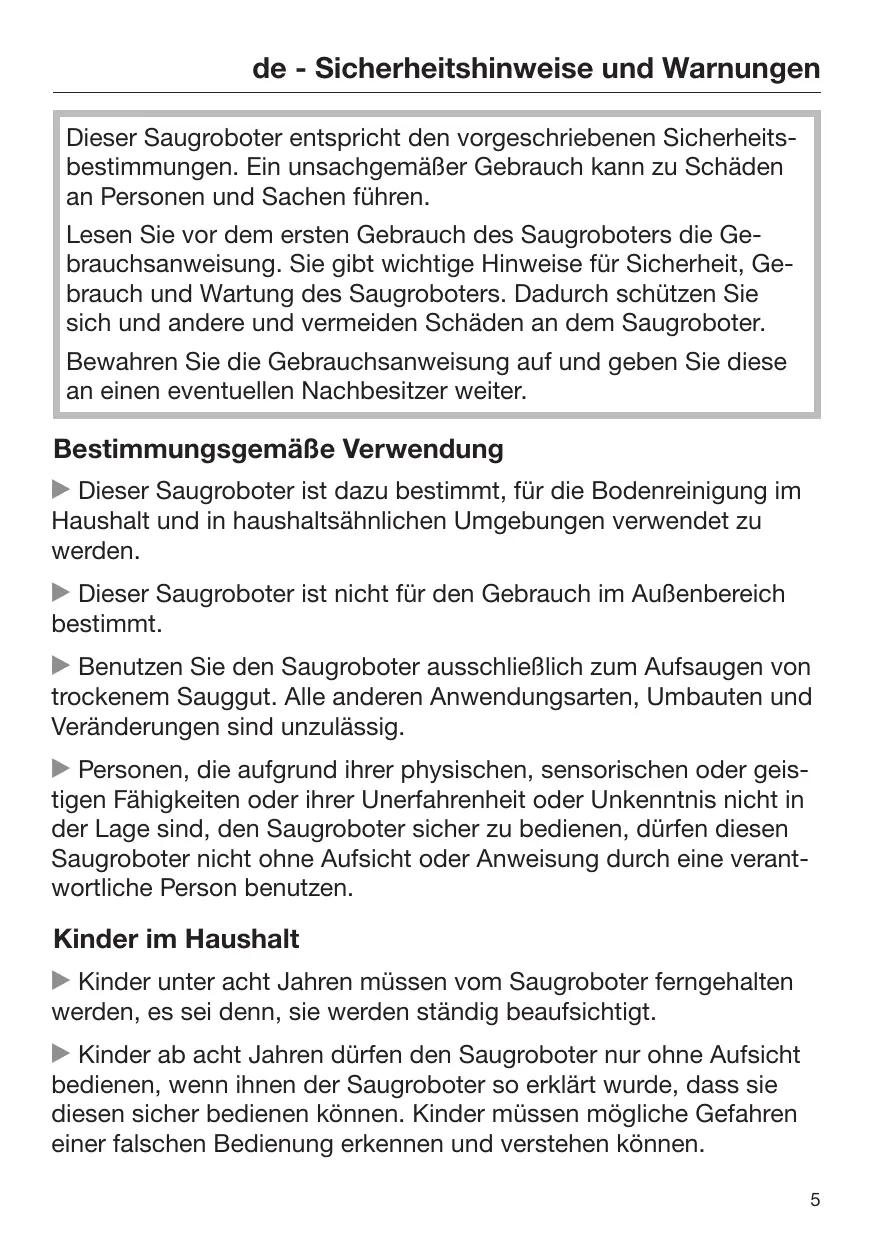

de - Sicherheitshinweise und Warnungen Dieser Saugroboter entspricht den vorgeschriebenen Sicherheits‐ bestimmungen. Ein unsachgemäßer Gebrauch kann zu Schäden an Personen und Sachen führen. Lesen Sie vor dem ersten Gebrauch des Saugroboters die Ge‐ brauchsanweisung. Sie gibt wichtige Hinweise für Sicherheit, Ge‐ brauch und Wartung des Saugroboters. Dadurch schützen Sie sich und andere und vermeiden Schäden an dem Saugroboter. Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung  Dieser Saugroboter ist dazu bestimmt, für die Bodenreinigung im Haushalt und in haushaltsähnlichen Umgebungen verwendet zu werden.  Dieser Saugroboter ist nicht für den Gebrauch im Außenbereich bestimmt.  Benutzen Sie den Saugroboter ausschließlich zum Aufsaugen von trockenem Sauggut. Alle anderen Anwendungsarten, Umbauten und Veränderungen sind unzulässig.  Personen, die aufgrund ihrer physischen, sensorischen oder geis‐ tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Saugroboter sicher zu bedienen, dürfen diesen Saugroboter nicht ohne Aufsicht oder Anweisung durch eine verant‐ wortliche Person benutzen.

Kinder im Haushalt  Kinder unter acht Jahren müssen vom Saugroboter ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.  Kinder ab acht Jahren dürfen den Saugroboter nur ohne Aufsicht bedienen, wenn ihnen der Saugroboter so erklärt wurde, dass sie diesen sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können. 5

de - Sicherheitshinweise und Warnungen  Kinder dürfen den Saugroboter nicht ohne Aufsicht reinigen oder warten.  Beaufsichtigen Sie Kinder, die sich in der Nähe des Saugroboters aufhalten. Lassen Sie Kinder niemals mit dem Saugroboter spielen.  Der Akkumulator und die Batterien der Fernbedienung dürfen nicht in Kinderhände gelangen.

Technische Sicherheit  Der Robotsauger wird an 14,8V betrieben. Er ist ein Gerät der Schutzklasse III. Gerät, bei dem der Schutz gegen elektrischen Schlag durch An‐ schluss an Sicherheitskleinspannung gegeben ist und in dem Span‐ nungen, die höher als Sicherheitskleinspannung sind, nicht erzeugt werden.  Kontrollieren Sie den Saugroboter und die mitgelieferten Teile vor der Benutzung auf sichtbare Schäden. Nehmen Sie beschädigte Tei‐ le nicht in Betrieb.  Vergleichen Sie die Anschlussdaten auf dem Typenschild des Saugroboters und der Ladestation (Netzspannung und Frequenz) mit denen des Elektronetzes. Diese Daten müssen unbedingt überein‐ stimmen.  Die Netzsteckdose muss über eine Sicherung 16 A oder 10 A trä‐ ge abgesichert sein.  Der zuverlässige und sichere Betrieb des Saugroboters ist nur dann gewährleistet, wenn die Ladestation am öffentlichen Stromnetz angeschlossen ist.  Eine Reparatur des Saugroboters während der Garantiezeit darf nur von einem von Miele autorisierten Kundendienst ausgeführt wer‐ den, da sonst bei nachfolgenden Schäden kein Garantieanspruch besteht. 6

de - Sicherheitshinweise und Warnungen  Lassen Sie Reparaturen nur von einer von Miele autorisierten Fachkraft ausführen. Durch unsachgemäße Reparaturen können er‐ hebliche Gefahren für den Benutzer entstehen.  Achten Sie darauf, das Netzkabel nicht zu beschädigen, zu ver‐ biegen oder zu verdrehen. Stellen Sie keine schweren Gegenstände darauf.  Lassen Sie den Saugroboter nicht über Netzkabel und andere Ka‐ bel fahren.  Schalten Sie den Saugroboter vor jeder Reinigung / Wartung mit dem Schalter OFF seitlich am Saugroboter aus. Verfahren Sie eben‐ so bei ungewöhnlichem Verhalten.  Benutzen Sie zum Laden des Akkumulators nur die mitgelieferten Teile (Netzkabel, Netzteil und Basisstation).  Akkus können auslaufen. Vermeiden Sie Augen- und Hautkontakt mit der ätzenden Flüssigkeit. Bei Kontakt mit Wasser ausspülen und medizinische Hilfe in Anspruch nehmen.  Kleben Sie keine Aufkleber auf den Infrarotsender an der Basis‐ station. Stellen Sie keine Gegenstände davor.  Decken Sie die Sensoren des Saugroboters und die Kamera im Display nicht ab.  Tauchen Sie den Saugroboter und die mitgelieferten Teile niemals in Wasser. Reinigen Sie alle Teile nur trocken oder mit einem leicht feuchten Tuch.

Sachgemäßer Gebrauch  Benutzen Sie den Saugroboter nicht ohne Abluftfilter.  Heben Sie alle zerbrechlichen und leichten Gegenstände vom Bo‐ den auf und achten Sie darauf, dass sich der Saugroboter nicht in Kordeln, Gardinen, Fransen o. ä. verfangen kann.  Haustiere müssen vom Saugroboter ferngehalten werden. Lassen Sie Haustiere auch nicht auf dem Saugroboter stehen oder sitzen. 7

de - Sicherheitshinweise und Warnungen  Lassen Sie den Saugroboter keine brennenden oder glühenden Gegenstände, wie z. B. Zigaretten oder scheinbar erloschene Asche bzw. Kohle, aufsaugen. Benutzen Sie ihn nicht in der Nähe von offe‐ nen Kaminen.  Lassen Sie den Saugroboter keine Flüssigkeiten und keinen feuchten Schmutz aufsaugen. Lassen Sie feucht gereinigte oder schampunierte Teppiche und Teppichböden vor dem Absaugen voll‐ ständig trocknen.  Lassen Sie den Saugroboter keinen Tonerstaub aufsaugen. Toner, der z. B. bei Druckern oder Kopiergeräten verwendet wird, kann elektrisch leitfähig sein.  Lassen Sie den Saugroboter keine leicht entflammbaren oder ex‐ plosiven Stoffe oder Gase aufsaugen und lassen Sie ihn nicht an Or‐ ten saugen, an denen solche Stoffe gelagert sind.  Lassen Sie lange Haare und locker getragene Kleidung nicht in die Nähe der Bürstenwalze und anderer sich bewegender Teile des Saugroboters kommen. Umgang mit dem Akkumulator des Saugroboters und den Batterien der Fern‐ bedienung

 Lassen Sie den Akkumulator nicht fallen und werfen Sie ihn nicht. Ein heruntergefallener oder beschädigter Akkumulator darf aus Si‐ cherheitsgründen nicht weiter benutzt werden.  Bringen Sie den Akkumulator oder die Batterien nicht in Kontakt mit offenem Feuer oder sonstigen Wärmequellen. Erhitzen Sie den Akkumulator oder die Batterien nicht. Setzen Sie ihn/sie nicht direk‐ ter Sonneneinstrahlung aus.  Nehmen Sie den Akkumulator nicht auseinander.  Verursachen Sie keinen Kurzschluss des Akkumulators oder der Batterien, indem Sie die Kontakte versehentlich oder absichtlich brü‐ cken.

de - Sicherheitshinweise und Warnungen  Bringen Sie den Akkumulator oder die Batterien nicht mit Flüssig‐ keit in Berührung.  Verwenden Sie den Akkumulator auf keinen Fall weiter, wenn sie bemerken, dass von ihm ein ungewöhnlicher Geruch ausgeht, Flüs‐ sigkeit austritt, er sich stark erhitzt oder dass er sich verfärbt oder verformt. Der Akkumulator ist umgehend zu entsorgen.  Die Batterien der Fernbedienung niemals aufladen.  Entsorgung des Akkumulators und der Batterien: Entnehmen Sie dem Saugroboter den Akkumulator und der Fernbedienung die Bat‐ terien. Isolieren Sie vor der Entsorgung metallene Kontakte, um Kurzschlüsse zu vermeiden. Entsorgen Sie den Akkumulator und die Batterien über das öffentliche Sammelsystem. Werfen Sie den Akku‐ mulator und die Batterien nicht in den Hausmüll.

Zubehör  Verwenden Sie nur Zubehör mit dem "Original Miele"-Logo. Nur dafür kann der Hersteller die Sicherheit gewährleisten. Miele haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch, falsche Bedienung und infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

de - Gerätebeschreibung Die Abbildungen A, B und C dieses Kapitels finden Sie auf den innenliegenden Ausklappseiten am Ende dieser Gebrauchsanweisung.

A - Saugroboter und Basisstation Saugroboter Oberseite a Kamera b Display c Sensoren (Schutz vor Kollision) d Aufprallschutz e Schalter Ein / Aus (ON/OFF) f Buchse für Netzteil g Staubbox h Entriegelungstaste für Staubbox Saugroboter Unterseite i Seitenbürsten j Akkufach k Vorderrad l Sensoren (Schutz vor Absturz) m Ladekontakte n Antriebsräder o Typenschild p Halterung der Bürstenwalze q Bürstenwalze r Dichtlippe der Staubbox Basisstation a Aufbewahrungsfach für Netzteil b Buchse für Netzteil (in der Abbildung nicht sichtbar) c Infrarotsender d Ladekontakte 10

de - Gerätebeschreibung e Aufbewahrungsfach für Reinigungsbürste f Anzeige Kontakt

B und C - Fernbedienung und Display B - Fernbedienung a Taste Start / Pause ( ) b Taste Timer c Taste Reinigungsmodus Spot d Taste Reinigungsmodus Corner e Taste Base f Bestätigungstaste OK mit umliegenden Richtungstasten g Taste Reinigungsmodus Turbo h Taste Standard-Reinigungsmodus Auto i Taste Clock j Taste Power k Abdeckung des Batteriefachs C - Display a Kamera b Anzeige Akkuladezustand c Anzeige Uhrzeit d Anzeige Reinigungsmodus Spot e Anzeige Reinigungsmodus Corner f Sensorfeld zur Wahl des Reinigungsmodus g Sensorfeld Start / Pause h Anzeige Reinigungsmodus Turbo i Anzeige Standard-Reinigungsmodus Auto j Anzeige Timer

de - Ihr Beitrag zum Umweltschutz Entsorgung der Verkaufsver‐ packung Die Verpackung schützt den Saugrobo‐ ter vor Transportschäden. Die Verpa‐ ckungsmaterialien sind nach umwelt‐ verträglichen und entsorgungstechni‐ schen Gesichtspunkten ausgewählt und deshalb recycelbar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Geben Sie die Verpackung zur Entsorgung in die dualen Systeme (z. B. gelber Sack / gelbe Tonne).

Entsorgung des Altgerätes Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate‐ rialien. Sie enthalten aber auch schädli‐ che Stoffe, die für ihre Funktion und Si‐ cherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informie‐ ren Sie sich gegebenenfalls bei Ihrem Händler. 12

Der Lithium-Ionen-Akkumulator befin‐ det sich im Akkufach an der Unterseite des Saugroboters. Entnehmen Sie dem Saugroboter den Akkumulator und der Fernbedienung die Batterien. Entsorgen Sie den Akkumulator und die Batterien über das öffentliche Sammelsystem. Sorgen Sie dafür, dass Ihr Altgerät bis zur Entsorgung kindersicher aufbewahrt wird.

de Funktion und Eigenschaften des Saugroboters Der Saugroboter ist für die tägliche Rei‐ nigung von kurzflorigen Teppichen, Teppichböden und Hartböden geeignet. Beachten Sie in erster Linie die Rei‐ nigungs- und Pflegeanweisung Ihres Bodenbelagherstellers. Der Saugroboter ist mit einer Kamera und diversen Sensoren ausgestattet. Während des Betriebs wird ein Raum‐ plan abgespeichert, außerdem die im Raum vorhandenen Gegenstände. So erstellt sich der Saugroboter einen effi‐ zienten Reinigungsplan der zu saugen‐ den Flächen, die er selbstständig rei‐ nigt.

Mitgeliefertes Zubehör – zwei Seitenbürsten – zwei Ersatz-Abluftfilter – Fernbedienung / zwei Batterien

Seitenbürsten einsetzen (Abb. 01)  Legen Sie den Saugroboter mit der Unterseite nach oben auf eine ebene und saubere Fläche. Achten Sie dabei darauf, dass Sie den Saugroboter nicht im Bereich der Staubbox hochheben, da sie sich lösen kann.  Drücken Sie die beiden beiliegenden Seitenbürsten passgenau und kräftig auf die dafür vorgesehenen Stifte. Achten Sie dabei auf übereinstim‐ mende Markierungen L und R. Schutzfolien entfernen (Abb. 02)  Entfernen Sie die Schutzfolie von der Basisstation und von der Oberfläche des Saugroboters. Batterien in Fernbedienung einle‐ gen (Abb. 03)  Entnehmen Sie die Abdeckung des Batteriefachs.

– Netzteil mit Stecker

 Setzen Sie die zwei beiliegenden Bat‐ terien ein. Achten Sie auf die Polari‐ tät.

– Netzkabel mit Netzstecker

Saugroboter einschalten (Abb. 04)

 Drücken Sie den Schalter ON seitlich am Saugroboter.

– Basisstation inkl. Reinigungsbürste

Vor dem Gebrauch Die Abbildungen 1 - 13 dieses Kapi‐ tels finden Sie auf der letzten Aus‐ klappseite am Ende dieser Ge‐ brauchsanweisung.

Im Display leuchtet die Anzeige Akkula‐ dezustand und die des Standard-Reini‐ gungsmodus Auto. Nach ca. 60 Sekunden schaltet der Saugroboter in Standby, die Anzeige Akkuladezustand leuchtet weiter.

de Der Saugroboter lässt sich durch Drü‐ cken einer beliebigen Taste der Fernbe‐ dienung oder eines der beiden Sensor‐ felder im Display wieder aktivieren. Basisstation anschließen (Abb. 05 - 09)  Öffnen Sie das Aufbewahrungsfach an der Rückseite der Basisstati‐ on (Abb. 05).  Stecken Sie den Stecker des beilie‐ genden Netzteils in die Buchse, die sich oben im Aufbewahrungsfach be‐ findet (Abb. 06).  Stecken Sie das beiliegende Netzka‐ bel in das Netzteil und den Netzste‐ cker in eine Steckdose (Abb. 07). Die Anzeige Kontakt an der Basisstati‐ on leuchtet rot.  Verstauen Sie das Netzteil im Aufbe‐ wahrungsfach der Basisstation und führen Sie das Netzkabel durch die Aussparung (Abb. 08).  Stellen Sie die Basisstation auf einen ebenen Untergrund an eine freie Wand. Achten Sie darauf, dass nach vorne ein barrierefreier Abstand von mindestens 1,5 m und nach rechts und links von mindestens 0,5 m vor‐ handen ist (Abb. 09). Akkumulator laden (Abb. 10) Der Akkumulator ist im Auslieferzustand nicht vollständig geladen. Vor dem ers‐ ten Gebrauch ist er vollständig aufzula‐ den.

Der Akkumulator kann auch bei aus‐ geschaltetem Saugroboter geladen werden (Schalter OFF), dann aller‐ dings ohne Reaktion der Anzeigen des Saugroboters.  Setzen Sie den Saugroboter passend auf die Ladekontakte der ange‐ schlossenen Basisstation. Achten Sie dabei darauf, dass Sie den Saugroboter nicht im Bereich der Staubbox hochheben, da sie sich lösen kann. Die Anzeige Kontakt an der Basisstati‐ on erlischt, sobald der Saugroboter richtig positioniert ist. Der Akkumulator wird geladen, die Anzeige Akkuladezu‐ stand im Display blinkt. Der Ladevorgang dauert bis zu 120 Mi‐ nuten und ist abgeschlossen, wenn die Anzeige Akkuladezustand im Display grün leuchtet. Anschließend kann bis zu zwei Stunden gesaugt werden. Sie können den Akkumulator auch ohne Nutzung der Basisstation direkt über das Netzteil laden.  Stecken Sie den Stecker des Netz‐ teils in die Buchse seitlich am Saug‐ roboter (Abb. 11).  Stecken Sie das Netzkabel in das Netzteil und den Netzstecker in eine Steckdose (Abb. 07).

de Anzeige Akkuladezustand im Display rot

Ladekapazität ca. 0% - 20%

orange Ladekapazität ca. 20% 50% grün

Ladekapazität ca. 50% 100%

Uhrzeit einstellen (Abb. 12) Nutzen Sie die Fernbedienung, um die Uhrzeit einzustellen.  Drücken Sie drei Sekunden lang die Taste Clock. In der Anzeige Uhrzeit im Display blinkt die Stundenanzeige.  Drücken Sie die Richtungstaste + oder -, um die aktuelle Stunde einzu‐ stellen.  Drücken Sie die Taste OK zur Bestä‐ tigung Ihrer Wahl. In der Anzeige Uhrzeit im Display blinkt die Minutenanzeige.  Drücken Sie die Richtungstaste + oder -, um die aktuelle Minute einzu‐ stellen.  Drücken Sie die Taste OK zur Bestä‐ tigung Ihrer Wahl. Möchten Sie die Uhrzeit ändern, so ge‐ hen Sie vor, wie zuvor beschrieben. Saugbereich abgrenzen (Abb. 13) Der Saugroboter hat eine Höhe von 88 mm. Gegenstände, unter denen gesaugt werden soll, sollten deshalb einen Mindestabstand von mindes‐ tens 90 mm zum Boden haben.

Gibt es einen Bereich, den der Saugro‐ boter nicht erreichen soll, so können Sie diesen abgrenzen.  Legen Sie das beiliegende Magnet‐ band mit der Rille nach unten auf den Boden. Der Saugroboter wird das Magnetband nicht überfahren. Zur dauerhaften Befestigung liegen Kle‐ bestreifen bei. Weitere Magnetbänder sind im Miele Onlineshop nachkaufbar (www.mieleshop.com).

Gebrauch Beobachten Sie den Saugroboter immer bei der ersten Reinigung in neuer Umgebung. So können Sie problematische Hindernisse erken‐ nen, entfernen oder diesen Bereich mit Hilfe des Magnetbandes abgren‐ zen. Ein- und Ausschalten

 Drücken Sie die Taste Power an der Fernbedienung. Das Display wird aktiviert. Reinigung starten Es gibt zwei Möglichkeiten, die Reini‐ gung im Standard-Reinigungsmodus Auto zu starten. Möglichkeit 1 (Fernbedienung)

de  Halten Sie während der Reinigung ei‐ ne der Richtungstasten gedrückt.  Drücken Sie die Taste  .

Der Saugroboter dreht sich in die ge‐ wünschte Richtung.

Möglichkeit 2 (Display)

 Halten Sie die Richtungstaste + ge‐ drückt.  Drücken Sie das Sensorfeld   im Display. Die zu saugende Fläche wird gereinigt. Abschluss der Reinigung bei Reini‐ gungsstart von der Basisstation

Der Saugroboter fährt in die gewünsch‐ te Richtung und setzt dabei die Reini‐ gung fort. Reinigung unterbrechen

Der Saugroboter kehrt automatisch zur Basisstation zurück und lädt. Der Saugroboter kehrt auch bei gerin‐ ger Akkukapazität automatisch zur Basisstation zurück und lädt. In der Anzeige Uhrzeit im Display erscheint II. Anschließend setzt der Saugroboter die Reinigung dort fort, wo er sie zu‐ vor unterbrochen hat. Abschluss der Reinigung bei Reini‐ gungsstart frei im Raum Der Saugroboter kehrt zum Startpunkt zurück und schaltet in Standby. Bei zu geringer Akkukapazität bleibt der Saugroboter stehen. Laden Sie ihn auf. Manuell gesteuerte Reinigung Möchten Sie einen Bereich des Raumes gezielt reinigen, so nutzen Sie dazu die Richtungstasten an der Fernbedienung. 16

 Drücken Sie die Taste   an der Fernbedienung. Die Reinigung lässt sich durch erneutes Drücken der Taste fortsetzen. Manuell navigieren (ohne Reinigung) Möchten Sie einen Bereich des Raumes gezielt ansteuern, so nutzen Sie dazu die Richtungstasten an der Fernbedie‐ nung.  Halten Sie eine der Richtungstasten gedrückt. Der Saugroboter fährt in die gewünsch‐ te Richtung, ohne zu reinigen. Der Saugroboter lässt sich nicht ma‐ nuell zum Aufladen auf die Basisstati‐ on navigieren.

de Ansteuern der Basisstation

Gezielte Reinigung einer Fläche von ca. 1,8 x 1,8 m um den gewählten Start‐ punkt des Saugroboters he‐ rum.

 Drücken Sie die Taste Base an der Fernbedienung.

Reinigung normal ver‐ schmutzter Böden (siehe Auto). Nach Rückkehr zum Startpunkt zusätzliche Rand‐ absaugung.

Reinigung leicht ver‐ schmutzter Böden bei ver‐ kürzter Reinigungsdauer.

Der Saugroboter fährt zur Basisstation und lädt. Die Anzeige Kontakt an der Basisstation erlischt. Reinigung manuell beenden

 Drücken Sie die Taste Power an der Fernbedienung. Der Saugroboter schaltet automatisch nach ca. 60 Sekunden in Standby. Das Display wird deaktiviert, die Anzeige Akkuladezustand leuchtet weiter. Durch erneutes Drücken der Taste Power können Sie den Saugroboter vor Ablauf der 60 Sekunden in Stand‐ by versetzen.

Reinigungsmodus wählen

 Drücken Sie die Taste Power an der Fernbedienung. Es gibt zwei Möglichkeiten, den Reini‐ gungsmodus zu wählen. Möglichkeit 1 (Fernbedienung)

Der Saugroboter lässt sich durch Drü‐ cken einer beliebigen Taste der Fernbe‐ dienung oder eines der beiden Sensor‐ felder im Display wieder aktivieren. Reinigungsmodi Es gibt vier unterschiedliche Reini‐ gungsmöglichkeiten. Auto

Standard-Reinigungsmodus für normal verschmutzte Böden.

 Drücken Sie die Taste des gewünsch‐ ten Reinigungsmodus. Das entspre‐ chende Symbol des Reinigungsmo‐ dus leuchtet im Display. 17

de Nutzen Sie die Fernbedienung, um den Timer einzustellen.

 Drücken Sie die Taste   an der Fernbedienung oder das Sensorfeld   im Display, um die Reinigung zu starten. Möglichkeit 2 (Display)

 Drücken Sie das Sensorfeld  so oft, bis das Symbol des gewünschten Reinigungsmodus leuchtet.

 Drücken Sie die Taste   an der Fernbedienung oder das Sensorfeld   im Display, um die Reinigung zu starten. Timer einstellen

 Drücken Sie mindestens drei Sekun‐ den lang die Taste Timer. Im Display blinken die Anzeige Timer  und die Stundenanzeige.

 Drücken Sie die Richtungstaste + oder -, um die gewünschte Stunde einzustellen.

 Drücken Sie die Taste OK zur Bestä‐ tigung Ihrer Wahl. Im Display blinken die Anzeige Timer  und die Minutenanzeige.

(nur möglich bei eingestellter Uhrzeit) Möchten Sie den Saugroboter täglich zur gleichen Zeit starten, so können Sie die gewünschte Startzeit und den ge‐ wünschten Reinigungsmodus spei‐ chern. Sie können den Saugroboter auch bei Dunkelheit saugen lassen. Bedenken Sie jedoch, dass die Gründlichkeit der Reinigung etwas geringer ausfallen kann. Die Kamera benötigt Licht, um uneingeschränkt navigieren zu können. 18

 Drücken Sie die Richtungstaste + oder -, um die gewünschte Minute einzustellen.

 Drücken Sie die Taste OK zur Bestä‐ tigung Ihrer Wahl.

de  Drücken Sie an der Fernbedienung die Taste des gewünschten Reini‐ gungsmodus oder die Richtungstas‐ ten, bis das Symbol des gewünsch‐ ten Reinigungsmodus blinkt.

Die Anzeige Timer  leuchtet, die ein‐ gestellte Startzeit wird kurz angezeigt und der Saugroboter wird zur einge‐ stellten Startzeit mit der Reinigung be‐ ginnen. Akustische Signale deaktivieren

 Drücken Sie die Taste OK zur Bestä‐ tigung Ihrer Wahl. Die Einstellungen werden im Display noch ca. drei Sekunden angezeigt. Der Saugroboter wird täglich zur gewünsch‐ ten Startzeit mit der Reinigung begin‐ nen. Das Leuchten der Anzeige Timer  zeigt an, dass der Timer aktiviert ist. Möchten Sie die Vorgaben ändern, so gehen Sie vor wie zuvor beschrieben. Timer deaktivieren

 Drücken Sie kurz die Taste Timer an der Fernbedienung. Die Anzeige Timer  erlischt. Timer aktivieren / eingestellte Start‐ zeit anzeigen

 Drücken Sie kurz die Taste Timer an der Fernbedienung.

Werkseitig sind akustische Signale ein‐ gestellt. Sie können diese deaktivieren und wieder aktivieren.

 Drücken Sie mindestens drei Sekun‐ den lang die Taste OK an der Fernbe‐ dienung. In der Anzeige Uhrzeit im Display er‐ scheint kurz OFF. Akustische Signale bei Fehlermeldun‐ gen lassen sich nicht deaktivieren. Maximale Überfahrtshöhe reduzieren Der Saugroboter ist werkseitig so ein‐ gestellt, dass er Höhen von bis zu 20 mm überwinden kann. So kann er Teppiche reinigen, Türschwellen über‐ fahren u. ä. Möchten Sie diese Höhe reduzieren (auf ca. 6 mm), um z. B. Stuhl-, Tisch- oder Lampenfüße zu schützen, so können Sie die werkseitige Einstellung deakti‐ vieren.

 Drücken Sie mindestens drei Sekun‐ den lang die Taste Base an der Fern‐ bedienung. 19

de In der Anzeige Uhrzeit im Display er‐ scheint LO. Möchten Sie die maximale Überfahrts‐ höhe von 20 mm wieder aktivieren, so drücken Sie erneut mindestens drei Se‐ kunden lang die Taste Base. In der An‐ zeige Uhrzeit im Display erscheint HI.

Wartung  Schalten Sie den Saugroboter

vor jeder Wartung mit dem Schalter OFF seitlich am Saugroboter aus. Wir empfehlen Ihnen, Zubehörteile mit dem "Original Miele"-Logo zu verwenden. Dann können Sie sicher sein, dass die Saugleistung des Saugroboters optimal ausgenutzt und das bestmögliche Reinigungser‐ gebnis erreicht werden kann. Wo bekomme ich Zubehörteile? Original Miele Zubehörteile erhalten Sie bei Ihrem Miele Fachhändler oder über den Miele Werkkundendienst sowie im Miele Onlineshop.

Staubbox leeren Leeren Sie die Staubbox nach jeder Be‐ nutzung des Saugroboters.

 Drücken Sie die Entriegelungstaste für die Staubbox und entnehmen Sie diese.

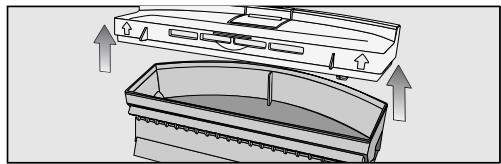

 Entnehmen Sie den Deckel der Staubbox.  Leeren Sie die Staubbox. Den Inhalt können Sie über den Haus‐ müll entsorgen, sofern er keinen im Hausmüll verbotenen Schmutz enthält. Staubbox reinigen Reinigen Sie die Staubbox nach jeder Benutzung des Saugroboters. An der Basisstation ist oben ein Aufbe‐ wahrungsfach für die Reinigungsbürste angebracht.

Welche Zubehörteile sind richtig? Original Miele Zubehörteile erkennen Sie an dem "Original Miele"-Logo auf der Verpackung.  Öffnen Sie das Aufbewahrungsfach und entnehmen Sie die Reinigungs‐ bürste.

de  Schließen Sie das Filtergitter bis zum deutlichen Einrasten. Bürstenwalze reinigen  Reinigen Sie die Staubbox mit dem Bürstenende der Reinigungsbürste.

 Entnehmen Sie die Staubbox und le‐ gen Sie den Saugroboter mit der Un‐ terseite nach oben auf eine ebene und saubere Fläche.

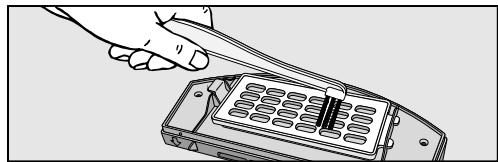

 Reinigen Sie die Unterseite des De‐ ckels samt Filtergitter mit dem Bürs‐ tenende der Reinigungsbürste.

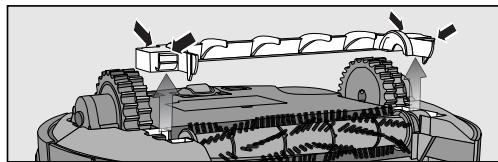

 Entnehmen Sie die Abdeckung der Bürstenwalze.

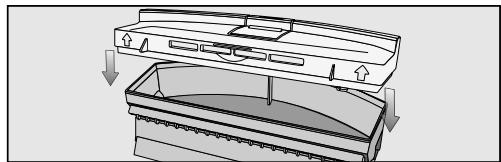

 Schließen Sie die Staubbox bis zum deutlichen Einrasten.  Setzen Sie die Staubbox bis zum deutlichen Einrasten wieder in den Saugroboter.

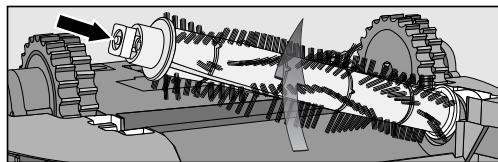

 Entnehmen Sie die Bürstenwalze und achten Sie dabei darauf, dass die quadratische Einführhilfe nicht verlo‐ ren geht.

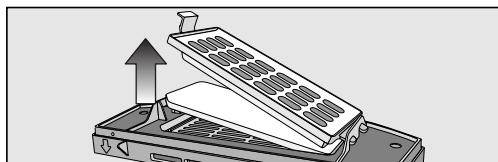

Abluftfilter austauschen Tauschen Sie den eingesetzten Abluft‐ filter jeweils nach ca. drei Monaten aus. Zwei Ersatzfilter liegen bei. Der Abluftfilter ist an der Unterseite des Deckels der Staubbox eingesetzt.

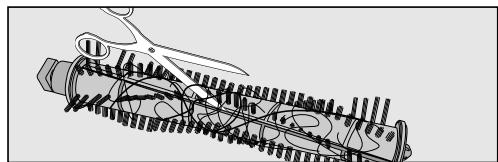

 Zerschneiden Sie Fäden und Haare, die sich um die Bürstenwalze gewi‐ ckelt haben, mit einer Schere. Zum Führen der Schere ist eine Führungs‐ nut an der Walze eingearbeitet.

 Entriegeln Sie das Filtergitter und tau‐ schen Sie den Abluftfilter aus. 21

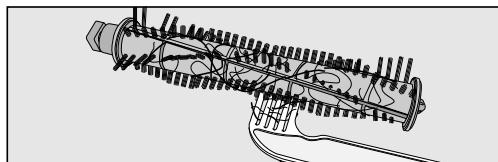

de  Entfernen Sie Fäden und Haare mit dem Kammende der Reinigungsbürs‐ te.

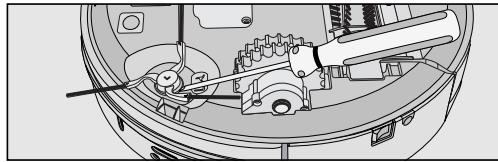

 Heben Sie die Seitenbürsten, z. B. mit einem Schlitz-Schraubendreher, ab.  Setzen Sie die Bürstenwalze wieder ein. Achten Sie dabei auf ihre Positio‐ nierung und darauf, dass die quadra‐ tische Einführhilfe aufgesteckt ist.

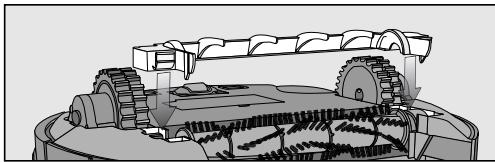

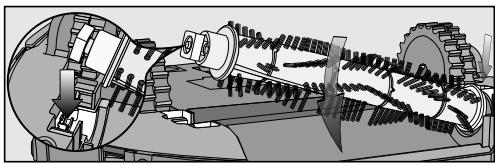

 Verriegeln Sie die Abdeckung bis zum deutlichen Einrasten.  Setzen Sie die Staubbox bis zum deutlichen Einrasten wieder in den Saugroboter. Tauschen Sie die Bürstenwalze nach ca. zwei Jahren gegen eine neue aus, um das bestmögliche Reini‐ gungsergebnis zu erreichen.

 Entfernen Sie Fäden und Haare mit dem Kammende der Reinigungsbürs‐ te.

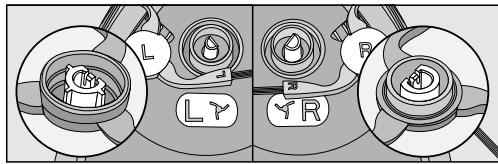

 Drücken Sie die beiden Seitenbürsten passgenau und kräftig auf die dafür vorgesehenen Stifte. Achten Sie da‐ bei auf übereinstimmende Markie‐ rungen L und R. Tauschen Sie die Seitenbürsten nach ca. einem Jahr gegen neue aus, um das bestmögliche Reinigungsergeb‐ nis zu erreichen. Dichtlippe der Staubbox reinigen

Seitenbürsten reinigen  Legen Sie den Saugroboter mit der Unterseite nach oben auf eine ebene und saubere Fläche. Achten Sie dabei darauf, dass Sie den Saugroboter nicht im Bereich der Staubbox hochheben, da sie sich lösen kann.

 Drücken Sie die Entriegelungstaste für die Staubbox und entnehmen Sie diese.  Reinigen Sie die Dichtlippe an der Unterseite der Staubbox mit einem feuchten Tuch.

de  Setzen Sie die Staubbox bis zum deutlichen Einrasten wieder in den Saugroboter. Tauschen Sie die Dichtlippe nach ca. einem Jahr gegen eine neue aus, um das bestmögliche Reinigungsergeb‐ nis zu erreichen. Dichtlippe der Staubbox austauschen

 Drücken Sie die Entriegelungstaste für die Staubbox und entnehmen Sie diese.

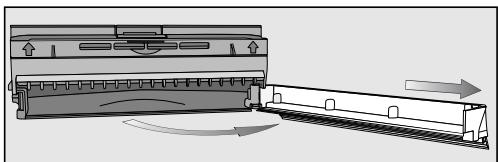

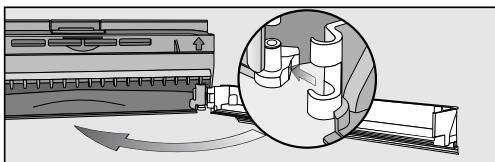

 Entriegeln Sie die Dichtlippe an der Staubbox und schwenken Sie die Dichtlippe vorsichtig so weit auf, bis sie sich von der Staubbox löst.

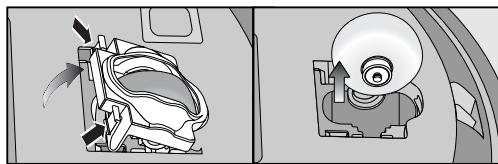

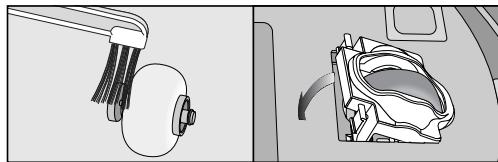

Vorderrad reinigen  Legen Sie den Saugroboter mit der Unterseite nach oben auf eine ebene und saubere Fläche. Achten Sie dabei darauf, dass Sie den Saugroboter nicht im Bereich der Staubbox hochheben, da sie sich lösen kann.

 Entriegeln Sie die Abdeckung.  Entnehmen Sie das Vorderrad.

 Entfernen Sie Fäden und Haare und reinigen Sie das Vorderrad mit dem Bürstenende der Reinigungsbürste.  Setzen Sie das Vorderrad wieder ein und schließen Sie die Abdeckung bis zum deutlichen Einrasten. Sensoren reinigen

 Setzen Sie die neue Dichtlippe seit‐ lich an und verriegeln Sie diese.  Setzen Sie die Staubbox bis zum deutlichen Einrasten wieder in den Saugroboter.

 Reinigen Sie die Sensoren seitlich am Saugroboter und an der Unterseite des Saugroboters vorsichtig mit ei‐ nem trockenen Wattestäbchen.

de Batteriewechsel an der Fernbedie‐ nung Halten Sie dazu zwei 1,5 V Batterien (Typ AAA) bereit.

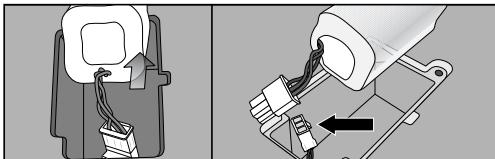

 Entnehmen Sie vorsichtig den Akku‐ mulator. Drücken Sie die Rastnase an der Steckerverbindung, um den Ste‐ cker zu lösen.

 Entnehmen Sie die Abdeckung des Batteriefachs.

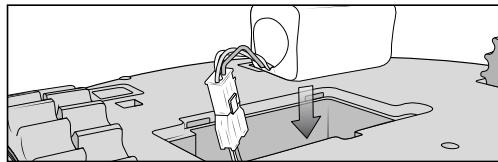

 Setzen Sie den neuen Akkumulator ein.

 Tauschen Sie die Batterien aus. Ach‐ ten Sie auf die Polarität.

 Schließen Sie die Abdeckung des Ak‐ kufachs und ziehen Sie die Schrau‐ ben fest.

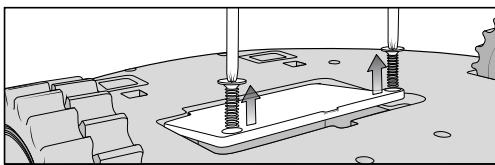

Akkumulator austauschen Halten Sie dazu einen Original Miele Li‐ thium-Ionen-Akkumulator für Ihren Saugroboter Scout RX 1 bereit.  Legen Sie den Saugroboter mit der Unterseite nach oben auf eine ebene und saubere Fläche. Achten Sie dabei darauf, dass Sie den Saugroboter nicht im Bereich der Staubbox hochheben, da sie sich lösen kann.

 Entsorgen Sie den alten Akkumulator über das öffentliche Sammelsystem.

Aufbewahrung  Schalten Sie den Saugroboter

vor jeder Aufbewahrung mit dem Schalter OFF seitlich am Saugrobo‐ ter aus.

Sollten Sie den Saugroboter für einen längeren Zeitraum nicht benötigen, so bewahren Sie ihn an einem gut belüfte‐ ten und kühlen Ort auf.

Pflege Pflegen des Saugroboters und der Zubehörteile  Entriegeln Sie die Abdeckung des Akkufachs an beiden Seiten mit ei‐ nem Kreuz-Schraubendreher.

 Schalten Sie den Saugroboter

vor jeder Reinigung mit dem Schalter OFF seitlich am Saugroboter aus.

Den Saugroboter und alle Zubehörteile aus Kunststoff können Sie mit einem handelsüblichen Kunststoffreiniger pfle‐ gen. 24

de  Verwenden Sie keine Scheuer‐

mittel, keine Glas- oder Allzweckrei‐ niger und keine ölhaltigen Pflegemit‐ tel!

 Tauchen Sie den Saugroboter

und die mitgelieferten Teile niemals in Wasser!

de Was tun, wenn. . .  Schalten Sie den Saugroboter vor jeder Störungsbehebung mit dem Schal‐ ter OFF seitlich am Saugroboter aus. Problem

Ursache und Behebung

Der Saugroboter schal‐ Der Akkumulator ist nicht ausreichend aufgeladen. tet sich aus, nachdem  Laden Sie den Akkumulator auf. er über die Taste Power eingeschaltet wurde. Der Saugroboter rea‐ giert nicht.

Der Saugroboter ist ausgeschaltet.  Schalten Sie ihn ein (Schalter ON seitlich am Saugroboter drücken). Die Batterien der Fernbedienung sind falsch einge‐ legt.  Achten Sie auf die Polarität. Die Batterien der Fernbedienung haben keine Kapazi‐ tät mehr.  Tauschen Sie die Batterien aus. Die Verbindung vom Infrarotsender des Saugroboters zur Fernbedienung ist unterbrochen.  Reinigen Sie beide Teile vorsichtig mit einem wei‐ chen und trockenen Tuch und achten Sie darauf, dass keine Gegenstände die Verbindung stören. Die Fernbedienung ist zu nah am Saugroboter oder zu weit entfernt.  Passen Sie den Abstand an und richten Sie die Fernbedienung bei Benutzung auf den Saugrobo‐ ter.

Ursache und Behebung

Die Reinigungsleistung ist schlecht.

Die Staubbox ist voll.  Leeren und reinigen Sie die Staubbox. Die Bürstenwalze ist verschmutzt.  Reinigen Sie die Bürstenwalze. Die Dichtlippe der Staubbox ist verschmutzt.  Reinigen Sie die Dichtlippe. Der Abluftfilter ist verschmutzt.  Tauschen Sie den Abluftfilter aus. Die Bürstenwalze ist verschlissen.  Tauschen Sie die Bürstenwalze aus. Die Dichtlippe der Staubbox ist verschlissen.  Tauschen Sie die Dichtlippe aus. Die Seitenbürsten sind verschlissen.  Tauschen Sie die Seitenbürsten aus.

Der Saugroboter lädt nicht.

Die Basisstation / der Saugroboter ist nicht ordnungs‐ gemäß an das Stromnetz angeschlossen.  Schließen Sie die Basisstation exakt so an, wie in dieser Gebrauchsanweisung beschrieben. Ebenso den Saugroboter, siehe Kapitel "Vor dem Ge‐ brauch - Akkumulator laden".

Ursache und Behebung

Der Saugroboter kehrt nach der Reinigung nicht zur Basisstation zurück.

Der Standard-Reinigungsmodus Auto wurde frei im Raum gestartet.  Der Saugroboter kehrt zum Startpunkt zurück. Der Reinigungsmodus Spot wurde gewählt.  Der Saugroboter kehrt zum Startpunkt zurück. Dem Saugroboter fehlt Licht zur uneingeschränkten Navigation.  Sorgen Sie für ausreichend Beleuchtung. Die Basisstation ist nicht ordnungsgemäß ange‐ schlossen.  Schließen Sie die Basisstation exakt so an, wie in dieser Gebrauchsanweisung beschrieben. Die Sensoren des Saugroboters sind verschmutzt.  Reinigen Sie die Sensoren vorsichtig mit einem trockenen Wattestäbchen. Die Verbindung vom Infrarotsender der Basisstation zum Saugroboter ist unterbrochen.  Reinigen Sie die Teile vorsichtig mit einem wei‐ chen und trockenen Tuch und achten Sie darauf, dass keine Gegenstände die Verbindung stören. Hindernisse auf der zu reinigenden Fläche schränken die Navigation ein.  Beobachten Sie den Saugroboter während der Reinigung.  Entfernen Sie Hindernisse.  Grenzen Sie einen problematischen Bereich mit dem Magnetband ab.  Reduzieren Sie die Überfahrtshöhe des Saugrobo‐ ters, siehe Kapitel "Gebrauch - Maximale Über‐ fahrtshöhe reduzieren".

de Fehlermeldungen  Schalten Sie den Saugroboter vor jeder Fehlerbehebung mit dem Schalter OFF seitlich am Saugroboter aus. Fehlermeldungen werden im Display des Saugroboters in der Anzeige Uhrzeit an‐ gezeigt. Problem

Ursache und Behebung

Fehler "Rad abgehoben"  Stellen Sie den Saugroboter auf einen ebenen Bo‐ den.

Fehler "Sensoren verschmutzt"  Reinigen Sie die Sensoren. Diese Fehlermeldung wird auch angezeigt, wenn die Seitenbürsten nicht eingesetzt sind. Setzen Sie die Seitenbürsten dann ein.

Fehler "Staubbox"  Setzen Sie die Staubbox bis zum deutlichen Ein‐ rasten in den Saugroboter ein.

Fehler "Überlastung Antriebsräder"  Prüfen Sie, ob sich Schmutz an den Antriebsrä‐ dern abgesetzt hat. Entfernen Sie Fäden und Haa‐ re.

Fehler "Überlastung Bürsten"  Prüfen Sie, ob sich Schmutz an der Bürstenwalze und den Seitenbürsten abgesetzt hat. Reinigen Sie die Bürstenwalze und die Seitenbürsten.

Fehler "Überlastung Motor"  Leeren und reinigen Sie die Staubbox. Tauschen Sie den Abluftfilter aus.

Interner Systemfehler  Schalten Sie den Saugroboter aus und anschlie‐ ßend wieder ein (Schalter ON/OFF seitlich am Saugroboter drücken).

Fehler "Vorderrad verschmutzt"  Prüfen Sie, ob sich Schmutz an dem Vorderrad abgesetzt hat. Entfernen Sie Fäden und Haare und reinigen Sie das Vorderrad. 29

de Kundendienst Sollten Sie den Kundendienst benöti‐ gen, so wenden Sie sich an Ihren Miele Fachhändler oder den Miele Werkkun‐ dendienst unter der Telefonnummer: Deutschland Österreich Luxemburg Schweiz

0 800 22 44 622 (kostenfrei) 050 800 300 (österreichweit zum Ortstarif) 4 97 11-20/22 0 800 800 222

Garantiebedingungen Die Garantiezeit des Saugroboters be‐ trägt 2 Jahre. Nähere Angaben zu den Garantiebedin‐ gungen in Ihrem Land erhalten Sie unter der oben stehenden Telefonnummer. Garantiebedingungen in Schriftform können Sie dort ebenfalls anfordern.

de Zubehör Urheberrecht und Lizenzen Für die Bedienung und Steuerung des Saugroboters nutzt Miele Software. Die urheberrechtlichen Befugnisse von Miele und weiterer betroffener Softwarelie‐ feranten sind zu respektieren. Miele und seine Lieferanten behalten sich jegliche Rechte an den Softwarekompo‐ nenten vor. Insbesondere sind verboten: – Vervielfältigung und Verbreitung. – Erzeugung von Veränderungen und abgeleiteten Ständen. – Dekompilierung, Rückwärtsentwicklung, Zerlegung und anderweitige Reduzie‐ rungen der Software. In die Software sind auch unter GNU General Public License sowie unter weitere Open Source Lizenzen fallende Komponenten integriert. Sie können eine Übersicht über die integrierten Open Source Komponenten nebst einer Kopie der jeweiligen Lizenz unter www.miele.com/device-software-licences erhalten. Miele übergibt den Quellcode für alle Komponenten der unter der GNU General Public License und vergleichbaren Open Source Lizenzen lizensierten Software. Um einen solchen Quellcode zu erhalten, senden Sie eine E-Mail an info@miele.com.
