Tipo de produto	Aspirador robô
Marca	MIELE
Modelo	SCOUT RX1
Dimensões (altura)	88 mm
Peso	Aproximadamente 3,5 kg (estimativa)
Tensão de operação	14,8 V
Tipo de bateria	Íon de lítio recarregável
Autonomia	Aproximadamente 2 horas
Tempo de carga	Aproximadamente 120 minutos
Modos de limpeza	Auto, Spot, Corner, Turbo
Sensores	Anticolisão, antiqueda, infravermelho, câmera
Acessórios fornecidos	2 escovas laterais, 2 filtros de reposição, controle remoto, base de carregamento, fonte de alimentação, cabo, fita magnética
Capacidade do reservatório de pó	Aproximadamente 400 ml (estimativa)
Escova cilíndrica	Sim, substituível
Filtro de exaustão	Substituição a cada 3 meses
Manutenção dos sensores	Limpeza com cotonete seco
Altura do desnível superável	20 mm (ajustável para 6 mm)
Início programado (Timer)	Sim, ajustável
Sinalização sonora	Desativável
Garantia	24 meses
Serviço pós-venda	0974 501 000 (chamada não sobretaxada)

Perguntas frequentes - SCOUT RX1 MIELE

Como iniciar a limpeza com o MIELE SCOUT RX1?

Para iniciar a limpeza, pressione a tecla Power do controle remoto e, em seguida, a tecla I/O ou toque na área sensível ao toque na tela. O robô limpa no modo Auto por padrão.

Como recarregar a bateria?

Coloque o robô na base de carregamento conectada. A carga dura aproximadamente 120 minutos para uma autonomia de 2 horas. Você também pode conectar diretamente a fonte de alimentação no robô.

Quais modos de limpeza estão disponíveis?

Quatro modos: Auto (padrão), Spot (direcionado 1,8 m²), Corner (limpeza de bordas) e Turbo (limpeza rápida). Selecione com o controle remoto ou a tela sensível ao toque.

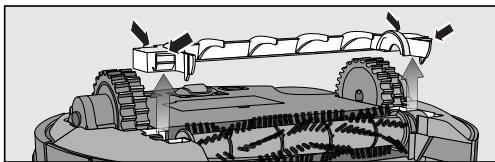

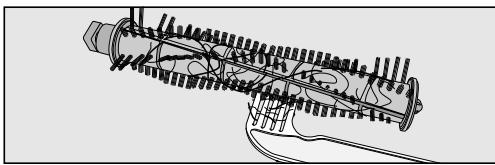

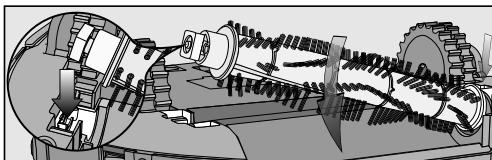

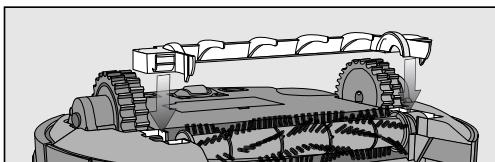

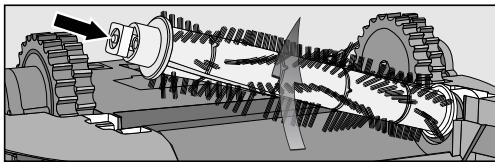

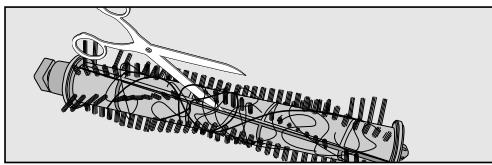

Como limpar a escova cilíndrica?

Desligue o robô (botão OFF). Coloque-o de cabeça para baixo, remova o reservatório de pó e o protetor da escova. Use tesouras para cortar os cabelos enrolados e, em seguida, limpe com a escova de limpeza. Substitua a escova a cada 2 anos.

O que fazer em caso de erro F1 exibido?

O erro F1 indica uma anomalia de roda mal instalada. Coloque o robô em um piso plano e verifique se as rodas estão corretamente posicionadas. Reinicie o robô.

Como ajustar o início programado (Timer)?

Pressione a tecla Timer do controle remoto por 3 segundos. Ajuste a hora e os minutos com +/- e confirme com OK. Escolha o modo de limpeza. O robô iniciará todos os dias no horário programado.

O robô não retorna à base, o que fazer?

Verifique se a base está conectada e visível, se os sensores estão limpos (limpe com um cotonete seco) e se a iluminação é suficiente. Certifique-se de que nenhum obstáculo bloqueie o caminho.

Como trocar as pilhas do controle remoto?

Remova a tampa do compartimento de pilhas na parte traseira do controle remoto. Insira duas pilhas AAA 1,5 V respeitando a polaridade. Feche a tampa.

Qual é a frequência de substituição do filtro de exaustão?

Substitua o filtro de exaustão a cada 3 meses. Dois filtros de reposição são fornecidos com o robô. Abra a grade do filtro sob a tampa do reservatório de pó.

Pode-se usar o robô em carpetes?

Sim, o robô é projetado para pisos duros e carpetes de pelo curto. Evite tapetes com franjas ou pelos longos. Deixe os tapetes limpos secarem antes do uso.

MANUAL DE UTILIZADOR SCOUT RX1 MIELE

(só é possível se a hora estiver ajustada)

Medidas de segurança e precauções 176 Descrição do aparelho 181 O seu contributo para proteção do ambiente 183 Função e características do aspirador robot 184 Acessórios fornecidos 184 Antes de utilizar 184 Montagem das escovas laterais 184 Remover a folha de proteção 184 Coloque as pilhas no comando 184 Ligue o aspirador robot 184 Ligar a estação de carga 185 Carregar o acumulador 185 Acertar as horas 186 Delimitar o espaço de aspiração 186 Utilização 186 Ligar e desligar 186 Iniciar a aspiração 186 Concluir a aspiração ao ser iniciada a partir da estação base 187 Concluir a aspiração iniciada a partir de um espaço livre 187 Iniciar a aspiração manualmente 187 Interromper a limpeza 187 Navegar manualmente (sem aspirar) 187 Conduzir até à estação de energia 187 Terminar a limpeza manualmente 187 Modo de aspiração 188 Selecionar o modo de aspiração 188 Regular o temporizador 189 Desativar temporizador 190 Desativar sinal acústico 190 Reduzir a altura máxima de ultrapassar obstáculos 190 Manutenção 190 Onde posso obter os acessórios? 191 Quais são os acessórios corretos? 191 Despejar o depósito do pó 191 Efetuar a limpeza do depósito do pó 191 Substituir o filtro de saída de ar 192 Limpar o rolo da escova 192

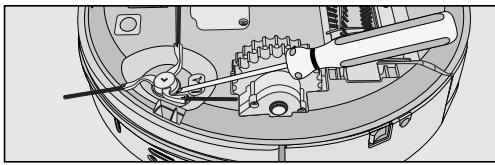

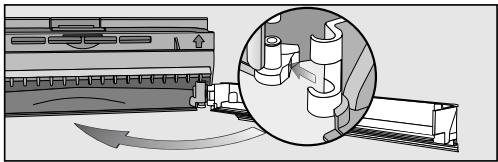

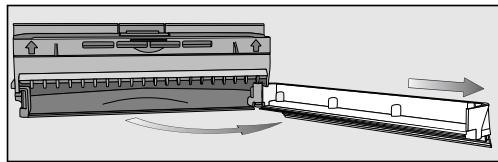

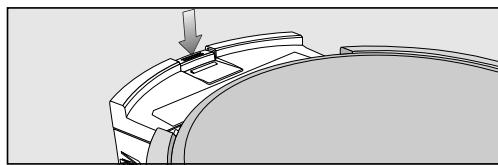

Limpar as escovas laterais 193 Efetuar a limpeza do vedante do depósito do pó 193 Substituir o vedante do depósito do pó 193 Limpar a roda da frente 194 Limpar os sensores 194 Substituir as pilhas do comando 194 Substituir o acumulador 194 Guardar 195 Manutenção 195 Que fazer quando... 196 Mensagens de erro 199 Serviço técnico 200 Condições de garantia 200 Direitos de autor e licenças 201

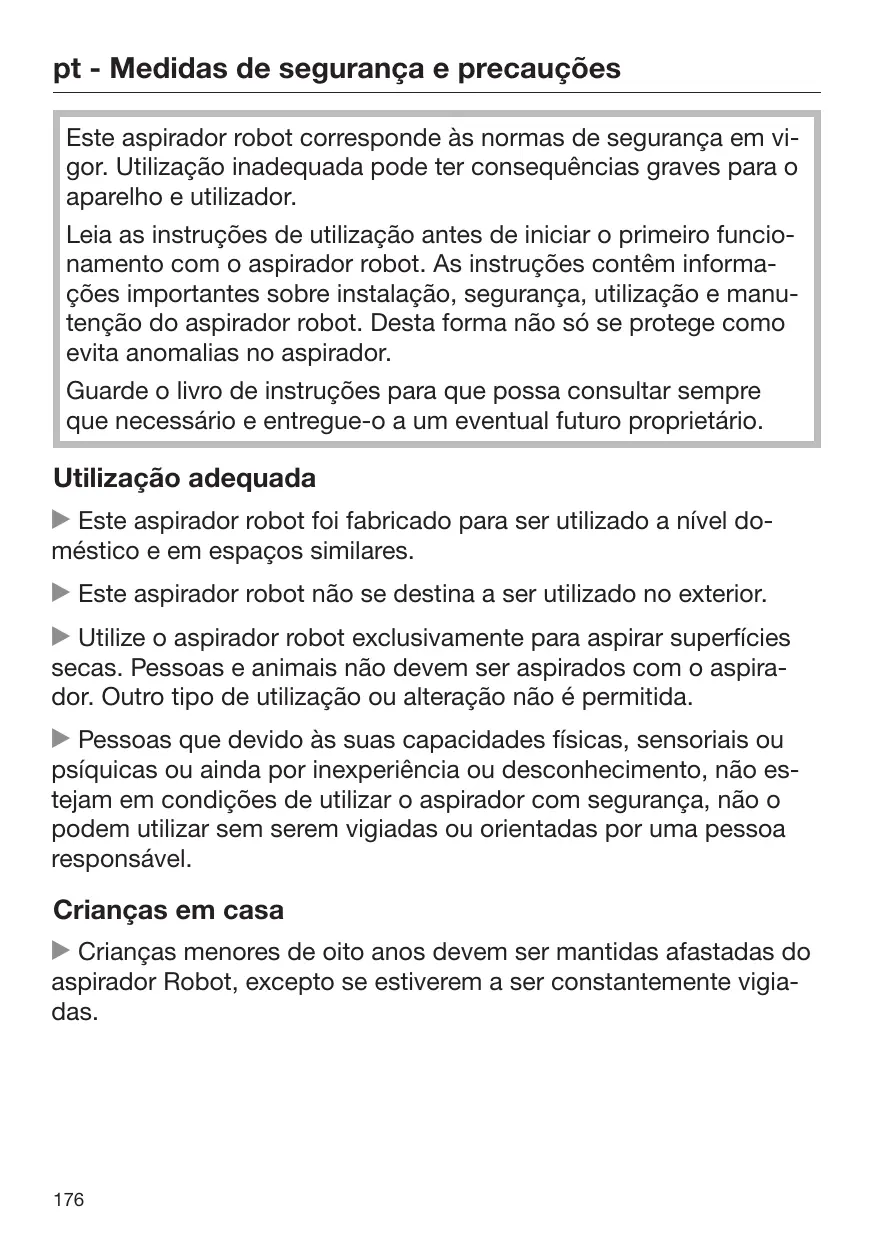

Este aspirador robot corresponde às normas de segurança em vigor. Utilização inadequada pode ter consequências graves para o aparelho e para o utilizador.

Leia as instruções de utilização antes de iniciar o primeiro funcionamento com o aspirador robot. As instruções contêm informações importantes sobre instalação, segurança, utilização e manutenção do aspirador robot. Desta forma, não só se protege como evita anomalias no aspirador.

Guarde o livro de instruções para que possa consultar sempre que necessário e entregue-o a um eventual futuro proprietário.

Utilização adequada

• Este aspirador robot foi fabricado para ser utilizado a nível doméstico e em espaços similares. Este aspirador robot não se destina a ser utilizado no exterior.
• Utilize o aspirador robot exclusivamente para aspirar superfícies secas. Pessoas e animais não devem ser aspirados com o aspirador. Outro tipo de utilização ou alteração não é permitida.
• Pessoas que, devido às suas capacidades físicas, sensoriais ou psíquicas, ou ainda por inexperiência ou desconhecimento, não estejam em condições de utilizar o aspirador com segurança, não o poderão utilizar sem serem vigiadas ou orientadas por uma pessoa responsável.

Crianças em casa

▷ Crianças menores de oito anos devem ser mantidas afastadas do aspirador Robot, exceto se estiverem a ser constantemente vigiadas.

▷ Crianças a partir de oito anos de idade só podem utilizar o aspirador sem serem vigiadas, se lhes foi explicado o seu funcionamento de forma que o possam utilizar com segurança. As crianças devem ter capacidade para reconhecer e compreender o perigo de uma utilização incorreta. As crianças não devem efetuar trabalhos de limpeza ou manutenção no aspirador Robot sem serem vigiadas. Vigie as crianças que estejam perto do aspirador robot. Não permita que as crianças brinquem com o aspirador robot. - O acumulador/bateria recarregável e as pilhas do comando não devem estar acessíveis a crianças nem devem ser manuseadas por elas.

O aspirador robot funciona a 14,8V. É classificado como um aparelho da classe de proteção III. Aparelhos em que a proteção contra choque elétrico se obtém mediante a ligação a uma segurança de extra-baixa tensão e onde não se geram tensões mais elevadas do que as de segurança. ▷ Antes de iniciar a aspiração, verifique se o aspirador robot apresenta algum dano. Não ponha uma coisa avariada a funcionar. Compare os dados de ligação indicados na placa de características do aspirador robot e na estação de energia (tensão e frequência) com os da rede elétrica. Estes dados devem corresponder. A tomada de ligação à corrente tem de estar protegida com um fusível de 16 A ou de 10 A. ▷ O funcionamento fiável e seguro do aspirador robot só está garantido, se a estação de carga estiver ligada à rede pública de eletricidade.

pt - Medidas de segurança e precauções

A reparação do aspirador robot durante o período de garantia está a ser executada pelos serviços técnicos Miele ou por técnicos autorizados Miele, caso contrário o fabricante não assume a responsabilidade sobre avarias que possam surgir antes da reparação.

As reparações devem ser executadas por um técnico autorizado Miele. Reparações executadas de forma incorreta podem ter consequências graves para o aparelho e para o utilizador. - Tenha cuidado para não danificar o cabo elétrico, não o dobrar ou torcer. Não coloque objetos pesados sobre o aspirador. - Não deixe que o aspirador passe por cima de cabos elétricos ou sobre outros cabos. Sempre que efetue trabalhos de limpeza e manutenção no aspirador robot, deve desligá-lo através do interruptor OFF situado lateralmente. Proceda de igual modo em caso de avaria. - Para carregar o acumulador, utilize somente os acessórios fornecidos juntamente (fonte de alimentação, cabo elétrico e estação de carga). Os acumuladores podem verter. Evite o contacto de líquidos corrosivos com a pele e com os olhos. Em caso de contacto, passe de imediato com água e procure ajuda médica. - Não cole autocolantes no emissor de infravermelhos situado na estação de energia. Não coloque objetos à frente. - Não tape os sensores do aspirador robot nem a câmara no Display. - Não mergulhe o aspirador e as peças fornecidas em água. Efetue a limpeza de todas as peças com um pano seco ou ligeiramente húmido.

Utilização adequada

Não utilize o aspirador robot sem o filtro de saída de ar instalado.

Apanhe todos os objetos partidos e leves que estejam no chão e certifique-se de que o aspirador não fica preso em fios, cortinados, franjas ou idênticos. - Os animais devem ser mantidos afastados do aspirador robot. Também não deve permitir que os animais se sentem ou se ponham em cima do aspirador. - Não deixe que o aspirador robot aspire objetos incandescentes ou acesos, mesmo que estejam apagados, como por ex. cigarros, cinza ou carvão. Não utilize o aspirador robot perto de lareiras. - Não deixe o aspirador robot aspirar líquidos nem sujidade húmida. Tapetes ou alcatifas, acabados de limpar a húmido, devem estar completamente secos antes de serem aspirados. - Não deixe o aspirador robot aspirar pó de toner. O toner utilizado, por exemplo, em fotocopiadoras ou impressoras, pode ser condutor de corrente elétrica. - Não deixe o aspirador robot aspirar produtos de inflamação fácil, explosivos ou gases, nem o local onde estes produtos estão armazenados. - Não mantenha roupas largas e cabelos longos próximos do rolo da escova e de outras peças móveis do aspirador robot.

Manuseamento do acumulador do aspirador robot e das pilhas do comando

• Não deixe cair o acumulador e não o atire. Um acumulador que tenha caído ou que esteja danificado não pode continuar a ser utilizado por motivos de segurança.
• Não ponha o acumulador ou as baterias em contacto com chamas ou outras fontes de calor. Não aqueça o acumulador ou as baterias. Não mantenha o acumulador ou a bateria diretamente sob a luz solar. Não desmonte o acumulador.

pt - Medidas de segurança e precauções

▷ Não provoque curto-circuito no acumulador ou nas baterias. - Não coloque o acumulador ou as baterias em contacto com líquidos. - Não continue a utilizar o acumulador se aperceber que emite um odor estranho, que deita líquido, que sobreaquece, ou que tenha alterado a cor ou deformado. O acumulador deve ser eliminado de imediato. Nunca recarregue as pilhas do comando. ▷ Antes de se desfazer do seu aspirador antigo, retire o acumulador e as pilhas do comando. Entregue o acumulador e as pilhas num centro de reciclagem. Não coloque o acumulador e as pilhas no contentor de lixo doméstico.

Acessórios

Utilize exclusivamente acessórios com o logotipo "Original Miele". Só assim é que o fabricante pode garantir a segurança.

A Miele não pode ser responsabilizada por qualquer dano causado por uso inadvertido e utilização incorreta devido à não observação das instruções de utilização e de segurança.

As imagens A, B e C deste capítulo encontram-se nas páginas desdobráveis no final destas instruções de utilização.

A - Aspirador robot e estação de energia

Superfície superior do aspirador robot

① Tampa ② Display/visor ③ Sensores (proteção de colisão) ④ Proteção de embate ⑤ Interruptor ligar/desligar (ON/OFF) ⑥ Tomada para a fonte de alimentação ⑦ Depósito do pó ⑧ Tecla para desbloquear o depósito do pó

Base inferior do aspirador robot

⑨ Escovas laterais ⑩ Compartimento do acumulador ⑪ Roda da frente ⑫ Sensores (proteção de quedas) ⑬ Contacto de energia ⑭ Rodas de tração ⑮ Placa de características ⑯ Suporte do rolo da escova ⑰ Rolo da escova ⑱ Vedante do depósito do pó

Estação de energia

① Compartimento para a fonte de alimentação ② Tomada para a fonte de alimentação (não está visível na figura) ③ Transmissor de infravermelhos ④ Contacto de energia

① Tecla Start / Pausa (II) ② Tecla Temporizador ③ Tecla modo de aspiração Spot ④ Tecla modo de aspiração Corner ⑤ Tecla Base ⑥ Tecla de confirmação OK com teclas de direção ⑦ Tecla modo de aspiração Turbo ⑧ Tecla modo de aspiração Standard Auto ⑨ Tecla Clock ⑩ Tecla Power ⑪ Tampa do compartimento das pilhas

C - Visor

① Tampa ② Indicador da energia do acumulador ③ Indicador de horas ④ Indicador modo de aspiração Spot ⑤ Indicador modo de aspiração Corner ⑥ Sensor para selecionar o modo de aspiração ⑦ Sensor Start / Pause ⑧ Indicador modo de aspiração Turbo ⑨ Indicador modo de aspiração Standard Auto ⑩ Indicador temporizador

Embalagem de transporte

A embalagem protege o aparelho contra danos de transporte. Os materiais da embalagem são selecionados do ponto de vista ecológico e compatibilidade com o meio ambiente e por isso recicláveis.

A devolução das embalagens ao ciclo de reciclagem contribui para economia de matérias-primas e redução de resíduos.

Eliminação do aparelho em fim de vida útil

Aparelhos elétricos e eletrônicos contêm diversos materiais recicláveis valiosos. Mas também contêm substâncias nocivas que foram necessárias para assegurar o funcionamento normal. Se estes materiais forem depositados no contentor de lixo normal, ou se forem tratados de forma errada, podem ser prejudiciais à saúde e ao ambiente. Não deposite o seu aparelho fora de uso junto do contentor de lixo normal.

Contacte a sua Câmara Municipal ou a Junta de Freguesia e informe-se das possibilidades de recolha. Se necessário, contacte os serviços de recolha de lixo da sua área de residência.

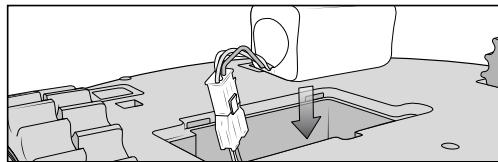

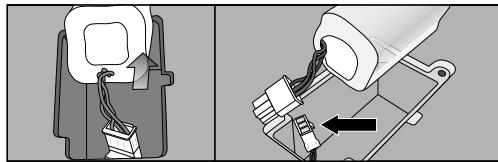

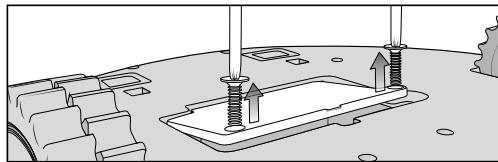

A bateria de iões de lítio encontra-se no compartimento na base do aspirador robot. Retire o acumulador do robot de aspiração e as pilhas do comando. Deposite-os no respectivo contentor.

Mantenha o aparelho fora de uso e até ser transportado, fora do alcance de crianças.

Função e características do aspirador robot

O aspirador robot é adequado para aspiração diária de tapetes de pelo curto, alcatifas e pavimento duro.

Em primeiro lugar deve seguir as indicações sobre limpeza e manutenção indicadas pelo fabricante do pavimento ou revestimento.

O aspirador robot está equipado com uma câmara e vários sensores. Durante o funcionamento é armazenado um plano do espaço e muitos dos objectos existentes nesse espaço. Com estes dados o aspirador cria um plano eficiente de aspiração da área a aspirar e que ele irá aspirar de forma independente.

Acessórios fornecidos junto

• Duas escovas laterais
• Dois filtros de substituição
• Comando / duas pilhas
• Estação de energia incl. escova de limpeza
• Fonte de alimentação com ficha
• Cabo de ligação com ficha
• Fita magnética

Antes de utilizar

As imagens 1 - 13 deste capítulo encontram-se na última página dobrável no final destas instruções de utilização.

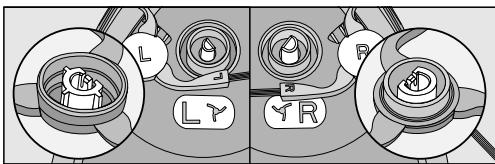

Montagem das escovas laterais (fig. 01)

• Coloque o aspirador robot sobre uma superfície lisa e limpa com a base voltada para cima.

Certifique-se de que não pega no aspirador robot pela zona do depósito do pó, porque se pode soltar.

Encaixe as duas escovas laterais, fornecidas junto, nos pinos correspondentes exercendo pressão. Veja a correspondência das marcações L e R.

Remover a folha de proteção (fig. 02)

Retire a película de proteção da estação de carga e da superfície do aspirador.

Coloque as pilhas no comando (fig. 03)

Retire a tampa do compartimento das pilhas. Coloque as duas pilhas fornecidas junto. Preste atenção à polaridade.

Ligue o aspirador robot (fig. 04)

Pressione a tecla ON situada no lateral do aspirador.

No display acende o indicador de carga do acumulador e o modo de limpeza Standard Auto.

O aspirador robot comuta automaticamente ao fim de aprox. 60 segundos para Standby, a indicação de energia do acumulador continua acesa.

O aspirador robot pode voltar a ser ativado carregando numa tecla qualquer do comando ou num dos sensores do display.

Ligar a estação de energia (fig. 05 - 09)

• Abra o compartimento situado na zona posterior da estação de energia (fig. 05). Encaixe a ficha da fonte de alimentação fornecida junto na tomada, situada em cima no compartimento de arrumação (fig. 06). Encaixe o cabo elétrico na fonte de alimentação e ligue a ficha a uma tomada (fig. 07).

O indicador de contacto na estação de carga fica iluminado em encarnado.

• Coloque a fonte de alimentação no compartimento da estação de carga e passe o cabo através da ranhura (fig. 08).
• Coloque a estação de carga sobre uma base plana junto a uma parede livre. Certifique-se de que na zona frontal existe um espaço livre de pelo menos 1,5 m e para a direita e para a esquerda existe pelo menos 0,5 m de espaço livre de cada lado (fig. 09).

Carregar o acumulador (fig. 10)

O acumulador é fornecido sem energia completamente. Antes da primeira utilização deve ser carregado completamente.

O acumulador pode ser carregado quando o aspirador estiver desligado (Interruptor OFF), mas neste caso o indicador está também desligado.

• Coloque o aspirador robot posicionado sobre os contactos da estação de carga ligada.

Certifique-se de que não pega no aspirador robot pela zona do depósito do pó, porque se pode soltar.

O indicador de contato na estação de carga apaga-se, logo que o aspirador está correto. O acumulador fica em carga, a indicação no display fica intermitente.

O processo de carga pode demorar até 120 minutos e termina quando o indicador de carga no display ficar aceso com luz verde. Depois disso pode aspirar durante duas horas.

Mas o acumulador pode ser carregado diretamente através da fonte de alimentação sem utilizar a estação de energia.

Encaixe a ficha da fonte de alimentação na tomada lateral do aspirador robô (fig. 11). Encaixe o cabo elétrico na fonte de alimentação e ligue a ficha a uma tomada (fig. 07).

Indicação no display da energia do acumulador

encar- Capacidade de energia aprox. 0% - 20%

laranja Capacidade de energia aprox. 20% - 50%

verde Capacidade de energia aprox. 50% - 100%

• Carregue na tecla + ou -, para acertar a hora atual. Para confirmar a sua escolha pressione a tecla OK.

No visor indicador de horas os minutos ficam a piscar.

Pressione a tecla + ou -, para acertar as horas. Para confirmar a sua escolha pressione a tecla OK.

Quando pretender alterar as horas proceda como indicado antes.

Delimitar o espaço de aspiração (fig. 13)

O aspirador robô tem 88 mm de altura. O espaço a ser aspirado e sentido por baixo dos móveis ou de outros objetos, deve ter no mínimo 90 mm de altura.

Se existir um espaço que o aspirador robô não deva aspirar, pode delimitar essa zona.

• Coloque a fita magnética, fornecida junto, no chão com a ranhura voltada para baixo.

O aspirador robô não ultrapassará a fita magnética.

Se pretender fixar a fita magnética, são fornecidas juntamente tiras adesivas.

Nos serviços Miele podem ser obtidas mais fitas magnéticas.

Utilização

Observe sempre o aspirador robô na primeira aspiração de um novo espaço. Isto permite-lhe detetar obstáculos problemáticos, removê-los ou delimitar esta área com a ajuda da fita magnética.

Ligar/desligar

■ Pressione a tecla Power no comando.

O visor é ativado.

Iniciar a aspiração

Existem duas possibilidades para iniciar a aspiração no modo de aspiração Standard Auto.

Possibilidade 1 (comando à distância)

Pressione a tecla II.

Possibilidade 2 (visor)

■ Pressione o sensor ► II no visor.

O espaço a limpar é aspirado.

Concluir a aspiração iniciada a partir da estação base

O aspirador robot volta automaticamente à estação de energia e carrega.

O aspirador robot volta à estação de carga se o acumulador tiver pouca carga. No indicador de horas do display aparece II. No final da carga, o aspirador continua a aspirar o espaço a partir do local onde tinha interrompido a aspiração.

Concluir a aspiração iniciada a partir de um espaço livre

O aspirador robot volta sempre ao ponto onde iniciou a aspiração e comuta para Standby.

Se o acumulador tiver pouca carga, o aspirador para. Ponha o aspirador a carregar.

Iniciar a aspiração manualmente

Se pretender aspirar uma área específica do espaço, utilize as teclas de direção no comando.

• Durante a aspiração, mantenha uma das teclas de direção pressionadas.

O aspirador robot roda para a direção pretendida.

• Mantenha a tecla de direção + pressionada.

O aspirador robot conduz na direção pretendida e continua a aspiração.

A aspiração continua voltando a pressionar a tecla.

Navegar manualmente (sem aspirar)

Se pretender que uma determinada área seja aspirada, utilize as teclas de direção no comando.

• Mantenha uma tecla de direção pressionada.

O aspirador robot desliza até esta área sem efetuar a aspiração.

Não é possível dirigir manualmente o Aspirador Robot até à estação de carga para ser carregado.

Conduzir até à estação de carga

■ Pressione a tecla Base no comando.

O aspirador robot dirige-se à estação de carga e carrega. O indicador de contacto na estação de carga apaga-se.

O aspirador robot comuta automaticamente ao fim de aprox. 60 segundos para Standby. O visor apaga-se e o indicador de energia do acumulador continua aceso.

Voltando a pressionar a tecla Power pode colocar o aspirador robot em Standby antes dos 60 segundos terminarem.

O aspirador robot pode voltar a ser ativado carregando numa tecla qualquer do comando ou num dos sensores do Display.

Modo de aspiração

Existem quatro possibilidades de aspiração diferentes.

Auto

Aspiração Standard para pavimento com sujidade normal.

Spot

Para aspirar uma superfície com aprox. 1,8 m x 1,8 m em volta do ponto de partida do aspirador.

Canto

Limpeza de pavimento com sujidade normal (consulte Auto). Após voltar ao ponto de partida, aspiração adicional de rebordos.

Turbo

Limpeza de pavimento pouco sujo com tempo reduzido.

Selecionar o modo de aspiração

■ Pressione a tecla Power no comando.

Existem duas possibilidades de selecionar o modo de aspiração.

Possibilidade 1 (comando à distância)

• Pressione a tecla do modo de aspiração pretendido. O símbolo correspondente do modo de aspiração acende no Display.

Pressione a tecla ► II no dato ou a tecla sensora ► II no Display, para iniciar a limpeza.

Possibilidade 2 (Display)

• Pressione o sensor ∧ as vezes que forem necessárias, até que o símbolo do modo de "Aspiração" pretendido acenda.

Pressione a tecla ► II no dato ou a tecla sensora ► II no Display, para iniciar a limpeza.

Regular o temporizador

Se pretender ligar o aspirador robot diariamente à mesma hora, pode memorizar a hora de início e o modo de limpeza pretendido.

O aspirador robot também pode aspirar quando estiver escuro. No entanto, a eficácia de aspiração pode ser um pouco menor. A câmara necessita de luz para funcionar sem restrições.

Utilize o comando para acertar o temporizador.

Pressione a tecla Temporizador pelo menos durante três segundos.

Os indicadores do temporizador e das horas ficam a piscar no display.

Para confirmar a sua escolha, pressione a tecla OK.

Os indicadores Timer e os minutos ficam a piscar no display.

Pressione a tecla + ou - para acertar os minutos.

Para confirmar a sua escolha, pressione a tecla OK. No comando, pressione a tecla do modo de aspiração pretendido ou a tecla de direção, até que o símbolo do modo de aspiração pretendido fique a piscar.

Para confirmar a sua escolha, pressione a tecla OK.

As regulações são indicadas no display durante alguns segundos. O aspirador robot inicia diariamente a aspiração à hora selecionada.

O indicador Timer aceso significa que o temporizador está ativado.

Se pretender alterar o processo, proceda como se indica antes.

Pressione brevemente a tecla Timer no comando à distância.

A indicação Timer ① apaga-se no Display.

■ Pressione brevemente a tecla Timer no comando à distância.

A indicação temporizador acende, a hora de início selecionada aparece e o robô de aspiração irá iniciar a limpeza à hora indicada.

• Pressione a tecla OK no comando do controle remoto pelo menos durante três segundos.

No visor indicador de horas do Display aparece OFF.

Sinais acústicos referentes a anomalia/erro não podem ser desativados.

Reduzir a altura máxima de ultrapassar obstáculos

O aspirador robô está regulado de fábrica de forma a poder ultrapassar obstáculos até

20 mm de altura. Desta forma pode aspirar tapetes e passar sobre soleiras de portas ou idênticos.

Se pretender reduzir esta altura (para aprox. 6 mm), para proteger por ex. os pés das cadeiras, de mesas ou de candeeiros de pé, poderá assim alterar a regulação de fábrica.

Base

Se pretender voltar a ativar a altura de ultrapassagem de obstáculos para 20 mm, pressione novamente a tecla Base durante três segundos. No visor indicador de horas do Display aparece HI.

Manutenção

! Antes de efetuar trabalhos de manutenção desligue o aspirador através da tecla OFF situada lateralmente.

Utilize somente acessórios com o logotipo "Original Miele". Só assim pode utilizar a potência de sucção de forma otimizada e obter os melhores resultados de aspiração.

Onde posso obter os acessórios?

Os acessórios originais Miele podem ser obtidos através dos Agentes Miele ou diretamente nos serviços Miele.

Quais são os acessórios corretos?

Os acessórios originais Miele podem ser identificados pelo "Logotipo original Miele" na embalagem.

Despejar o depósito do pó.

Despeje e efetue a limpeza do depósito do pó no final de cada utilização do aspirador robot.

Pressione a tecla de desbloqueio do depósito do pó e retire-o.

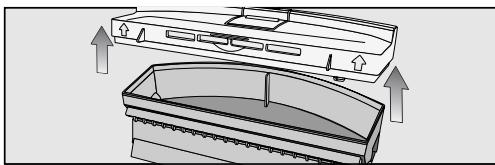

Retire a tampa do depósito do pó. Despeje o depósito do pó.

Pode colocar o conteúdo no lixo doméstico normal, desde que não contenha sujidades proibidas de colocar no lixo doméstico.

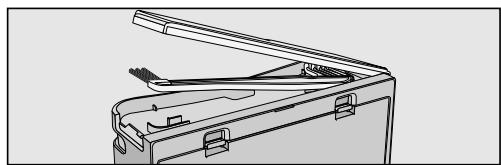

Na estação de carga existe um compartimento em cima para guardar a escova de limpeza.

• Abra esse compartimento e retire a escova de limpeza.

■ Efetue a limpeza do depósito do pó com a ponta final da escova de limpeza.

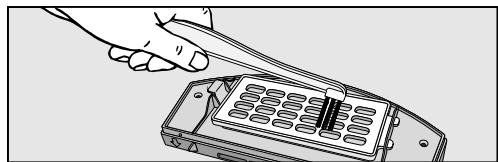

• Efetue a limpeza do interior da tampa com a grelha do filtro com a ponta final da escova.

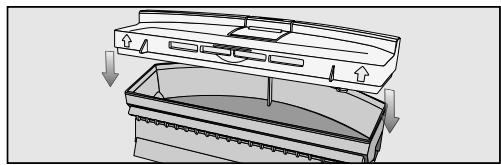

• Feche o depósito do pó ouvindo claramente o encaixe. Volte a colocar o depósito do pó no aspirador ouvindo claramente o encaixe.

Substitua o filtro de saída de ar trimestralmente. Juntamente com o aparelho são fornecidos dois filtros de substituição.

No interior da tampa do depósito do pó existe um FILTRO de saída de ar.

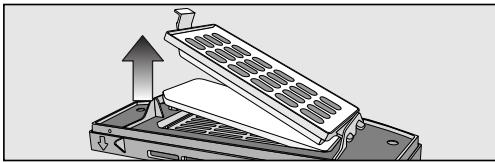

• Abra a grelha do filtro e substitua o filtro de saída de ar. Volte a fechar a grelha do filtro até ouvir o encaixe.

Limpar o rolo da escova

Retire o depósito do pó e coloque o aspirador robot com a parte inferior voltada para cima sobre uma superfície plana e limpa.

Retire a cobertura do rolo da escova.

Retire o rolo da escova tendo cuidado para não perder os guias quadrados de encaixe.

Utilizando uma tesoura, corte as linhas e os cabelos que se enrolaram à volta do rolo da escova. Encaixe a ponta da tesoura na ranhura existente.

• Remova os fios e os cabelos com a ponta final da escova de limpeza.

• Volte a encaixar o rolo da escova. Preste atenção ao posicionamento correto e verifique se os guias quadrados de encaixe estão no respetivo lugar.

Volte a bloquear a cobertura ouvindo claramente o encaixe. Volte a colocar o depósito do pó no aspirador ouvindo claramente o encaixe.

Substitua o rolo da escova ao fim de dois anos por um novo, para que obtenha os melhores resultados de limpeza.

Limpar as escovas laterais

• Coloque o aspirador robot sobre uma superfície lisa e limpa com a base voltada para cima.

Certifique-se de que não pega no aspirador robot pela zona do depósito do pó, porque se pode soltar.

Levante as escovas laterais, utilizando, por ex., uma chave de parafusos. - Remova os fios e os cabelos com a ponta final da escova de limpeza.

• Pressione as duas escovas laterais exatamente e com pressão nos pernos correspondentes. Verifique o correto posicionamento das marcações L e R.

Substitua as escovas laterais ao fim de aprox. um ano por novas para que obtenha os melhores resultados de aspiração.

Efetuar a limpeza do vedante do depósito do pó

■ Pressione a tecla de desbloqueio do depósito do pó e retire-o. ■ Efetue a limpeza do vedante situado na base do depósito do pó utilizando um pano úmido. Volte a colocar o depósito do pó no aspirador ouvindo claramente o encaixe.

Substitua o vedante ao fim de aprox. um ano por um novo para obter os melhores resultados de aspiração.

Substituir o vedante do depósito do pó

■ Pressione a tecla de desbloqueio do depósito do pó e retire-o.

Desbloqueie o vedante do depósito do pó rodando-o cuidadosamente até que se desprenda do depósito do pó.

Encaixe o novo vedante lateralmente e bloqueie-o. Volte a colocar o depósito do pó no aspirador ouvindo claramente o encaixe.

Limpar a roda dianteira

• Coloque o aspirador robô sobre uma superfície lisa e limpa com a base voltada para cima.

Certifique-se de que não pega no aspirador robô pela zona do depósito do pó, porque se pode soltar.

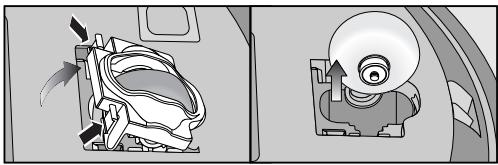

Desbloqueie a cobertura. Retire a roda dianteira.

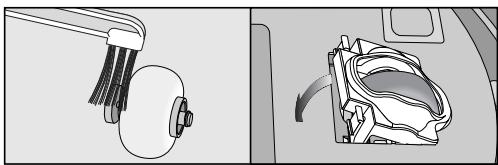

• Remova os fios e os cabelos e efetue a limpeza da roda da frente com a ponta final da escova de limpeza. Volte a encaixar a roda da frente e feche a tampa de cobertura ouvindo claramente o encaixe.

Limpar os sensores

Efetue a limpeza dos sensores na lateral do aspirador e na base, com cuidado e com um cotonete seco.

Substituir as pilhas do comando

São necessárias pilhas de 1,5 V (Tipo AAA).

Retire a tampa do compartimento das pilhas. Substitua as pilhas. Preste atenção à polaridade.

Substituir o acumulador

Adquira um acumulador/bateria de iões de lítio original Miele para o seu aspirador robot Scout RX 1. - Coloque o aspirador robot sobre uma superfície lisa e limpa com a base voltada para cima.

Certifique-se de que não pega no aspirador robot pela zona do depósito do pó, porque se pode soltar.

Desbloqueie de ambos os lados a tampa de cobertura do compartimento do acumulador com uma chave de parafusos estrela.

Retire o acumulador com cuidado. Pressione a zona saliente da ficha de encaixe para a soltar.

Encaixe o novo acumulador. - Feche a cobertura do compartimento do acumulador e aperte os parafusos. - Entregue o acumulador substituído numa estação de tratamento adequada.

Guardar

Desligue o aspirador robot sempre que o arrume através do interruptor OFF situado lateralmente.

Se não utilizar o aspirador durante um longo período de tempo, coloque-o num espaço bem arejado e frio.

Manutenção

Limpeza do aspirador robot e dos acessórios

Tanto o aspirador como os acessórios podem ser limpos com um pano úmido ou com um produto próprio para limpar plásticos.

Não utilize detergentes abrasivos, de limpar vidros ou universais, nem produtos que contenham óleo! Não mergulhe o aspirador robot nem as peças fornecidas junto em água.

Que fazer quando...

Desligue o aspirador robot, antes de eliminar anomalias, através da tecla OFF situada lateralmente no aspirador.

Problema	Causa e solução
O Aspirador Robot des-liga, après ter sido liga-do através da tecla Po-wer.	O acumulador não tem cargo sufiente.. ■ Carregue o acumulador.
O aspirador robot não reage.	O aspirador robot está desligado. ■ Ligue-o (pressione o comutador ON situado later-almente no aspirador robot).
	As pilhas no commando não está bem colocadas. ■ Preste atençao à polaridade.
	As pilhas do commando à distênciadecessaram de ter capacidade. ■ Substitua as pilhas.
	A liação entre o emitter de infravernelhos do aspi-rador robot e o commando está interrompida. ■ Efectue a limpeza dessas peças com cuidado uti-lizardo um pano macio e seco e certifique-se de que não existem objects a interferir com a liga-ção.
	O commando à distência ou está muito perto ou muito longe do aspirador robot. ■ Ajuste a distência e o commando ao utilizear o aspi-rador robot.
A capacidade de limpe-za é insufficiente	O depósito do pó está cheio. ■ Despeje e limpe o depósito do pó.
	O rolo da escova está sujo. ■ Limpe o rolo da escova.
	O vedante do depósito do pó está sujo. ■ Effectue a limpeza do vedante.
	O FILTER de saída de ar está sujo. ■ Substitua o FILTER de saída de ar.
	O rolo da escova está gasto. ■ Substitua o rolo da escova.
	O vedante do depósito do pó está gasto. ■ Substitua o vedante.
	As escosvas laterais está gastas. ■ Substitua as escosvas laterais.
O aspirador robot não carrega.	A estação de cargo / o aspirador robot não está cor-rectamente ligado à corrente. ■ Ligue a estação de cargo tal como esta descririto no livre de instruções. Assim como o aspirador robot, consulta o capítulo "Antes de utilizes - carre-gar o acumulador".
O aspirador robot não volta à本站ação de car-ga no final da espira­ção.	O modo de limpeza Standard Auto foi,iniciado livre-mente no espaço. ■ O aspirador volta sempre ao punto onde iniciou a espiração.
	Está selecionado o modo de espiração Spot. ■ O aspirador volta sempre ao punto onde iniciou a espiração.
	O espaço não está suficientemente iluminado e o aspirador robot não consigues deslocar-se conveniente-mente. ■ Providencia um illuminação sufficiente do espaço.
	A estação de停电 não está corretoamente ligada. ■ Ligue a estação de停电 corretamente tal como indicado no livre de instruções.
	Os sensores do aspirador robot está sujos.. ■ Efectue a limpeza dos sensores com dificuldocom um cotonete seco.
	A ligação entre o emissor de infravernelhos da本站­ção base e o aspirador robot está interrompida. ■ Efectue a limpeza dessas peças com dificuldecom um pano macio e seco e certifique-se de que não existem objects a interferir com a ligação.
	Obstáculos na superfíceia a ser limpa limitam a nave­ção. ■ Observe o aspirador robot durante a limpeza. ■ Remova os obstáculos. ■ Limite uma zona problemática com fita magnética. ■ Reduza a altitude de passage do aspirador robot, consulte o capítulo "Utilização - Reduzir a altitude maior passagem".

Mensagens de erro

As indicações de erro são indicadas no display do aspirador no visor de horas.

Problema	Causa e solução
F 1	Erro "Roda levantada"■ Coloque o aspirador robot sobre uma superficie plana.
F 2	Erro "Sensores sujos"■ Effectue a limpeza dos sensores.Esta indicação de anomalia aparece quando as escosas laterais estiverem gastas. Volte a ocupa as escosas laterais.
F 3	Erro "Depósito do pó"■ Volte a colocar o depósito do pó no aspirador ou-vindo claramente o encaixe.
F 4	Erro "Sobrecarga das rodas"■ Verifique se ficou sujidade acumulada nas rodas de actionamento. Remova linhas e Cableos.
F 5	Erro "Sobrecarga das escosas"■ Verifique se ficou sujidade acumulada no rolo da escova e nas escosas laterais. Effectue a do rolo da escova e das escosas laterais.
F 6	Erro "Sobrecarga do motor"■ Despeje e effectue a limpeza do depósito do pó. Substitua o FILTER de saída de ar.
F 7	Erro interno doSYSTEMA■ Deslgue o aspirador robot e volta(before a liga-lo, (pressione o interruptor ON/OFF situado no lateral do aspirador robot).
F 8	Erro "roda darente suja"■ Verifique se existe semente na roda darente. Remova os fios e os Cableos e efectue a limpeza da roda darente.

Serviço técnico

Se necessitar do serviço de assistência técnica, contacte através dos números de telefone indicados na contracapa das instruções de utilização.

Condições de garantia

O período de garantia para este aparelho é de 2 anos.

Informações detalhadas encontram-se no livre de garantia fornecido com o aparelho.

Acessórios

Direitos de autor e licenças

Para o funcionamento do aparelho, a Miele utiliza software.

Os direitos de autor da Miele e outros fornecedores de software afetados devem ser respeitados.

A Miele e os seus fornecedores reservam todos os direitos sobre os componentes de software.

É proibido especificamente:

• Reprodução e distribuição,
• Criar alterações e versões derivadas,
• Descompilar, engenharia reversa, decomposição e redução de outra forma do Software.

O Software inclui também licenças GNU General Public assim como integra componentes com licenças Open Source.

Pode obter uma lista dos componentes Open Source integrados e uma cópia da licença correspondente em www.miele.com/device-software-licencias digitando o nome específico do produto.

A Miele disponibiliza o código fonte de todos os componentes de software sob licença GNU General Public e licenças comparáveis Open Source.

A fim de obter o código-fonte, envie um E-Mail para [e-mail].

Miele

Chile:

Miele Electrodomésticos Ltda.
