MANUALE UTENTE SCOUT RX1 MIELE

Istruzioni di sicurezza e avventenze 119
Descrizione apparecchio 124
Il Vostro contributo alla tutela dell'ambiente 126
Funzioni e caratteristiche aspirapolvere robot 127
Accessori indotazione 127
Prima dell'uso 127
Inserire le spazzole laterali 127
Rimuovere le pellicole protettive 127
Inserire le batterie nel telecomando 127
Accendere I'aspirapolvere robot 127
Collegare la stazione base 128
Ricaricare I'accumulatore 128
Regolare I'ora 128
Delimitare l'area di aspirazione 129
Uso 129
Accensione e spegnimento 129
Avviare l'aspirazione. 129
Terminare l'aspirazione partita alla stazione base 130
Terminare l'aspirazione a libero avvio nella stanza 130
Pulizia con comandi manuali 130
Interrompere l'aspirazione. 130
Navigazione manuale (senza pulizia) 130
Dirigersi versus la stazione base 130
Terminare manualmente l'aspirazione 130
Modalità di pulizia 131
Selezionare la modalità di pulizia 131
Impostare il timer 132
Disattivare il timer 133
Disattivare i segnali acustici 133
Ridurre l'altezza max. di funzionamento 133
Manutenzione 133
Doveacquistaregliaccessori 134
Quali sono gli accessori giusti 134

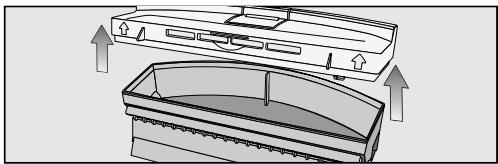

Vuotare il contentitore polvere 134

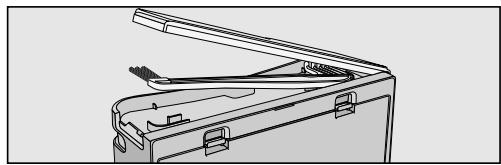

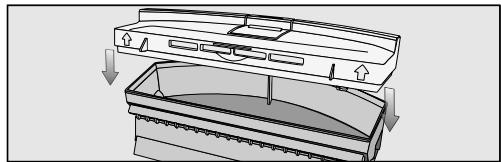

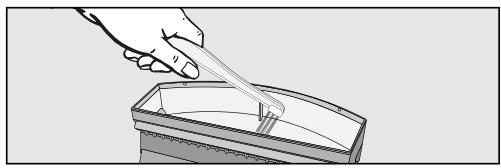

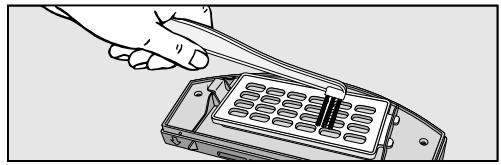

Pulire il contentitore polvere 134

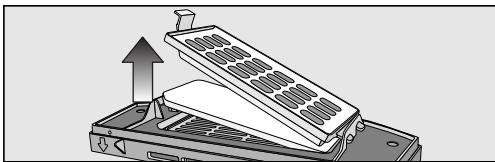

Sostituire il filtro aria in uscita 135

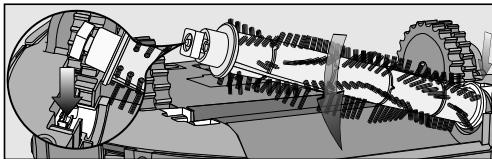

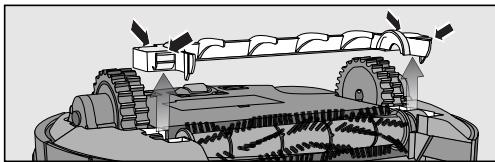

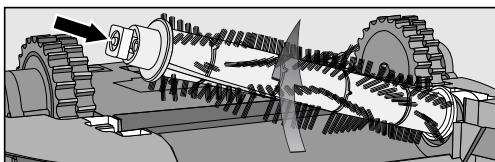

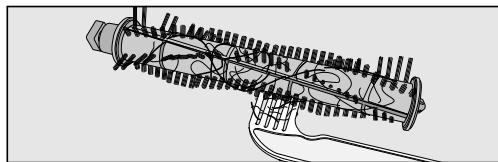

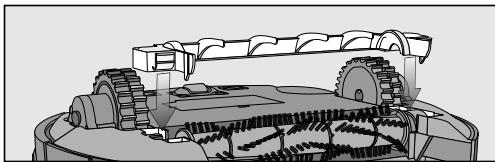

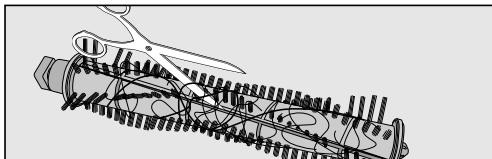

Pulire il rullo 135

it - ContenuTo

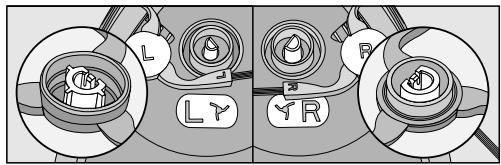

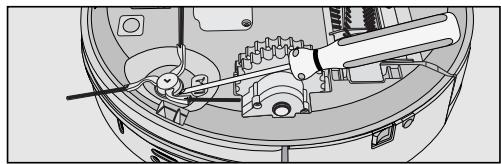

Pulire le spazzole laterali 136
Pulire la guarnizione del contentatore polvere 136

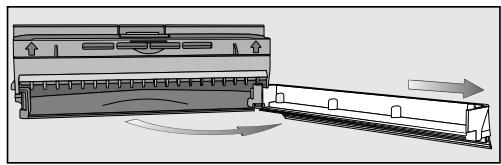

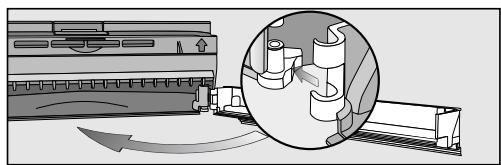

Sostituire la guarnizione del contentatore polvere 136

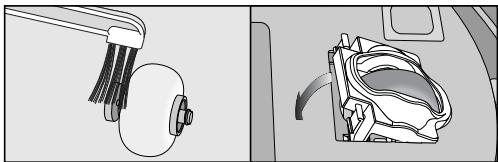

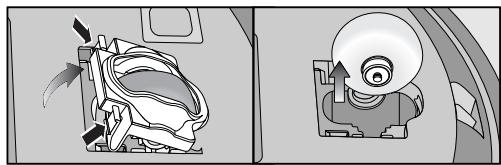

Pulire la rotella anteriore. 137

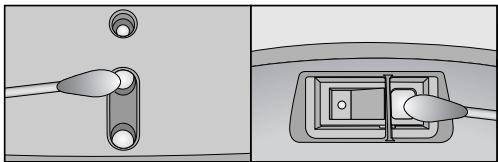

Pulire i sensori 137
Sostituire le batterie del telecomando 137

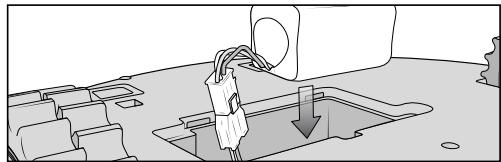

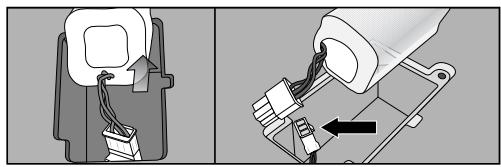

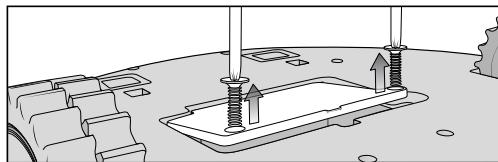

Sostituire l'accumulatore 137
Riporre l'aspirapolvere robot 138
Pulizia / Manutenzione 138
Cosa fare se 139
Segnalazioni di anomalie 142
IT - Assistenza technique 143
IT - Informazioni importanti sulla garanzia 143
CH - Servizio di assistenza 143
CH - Conizioni di garanzia 143
Dritto d'autore e licenze 144

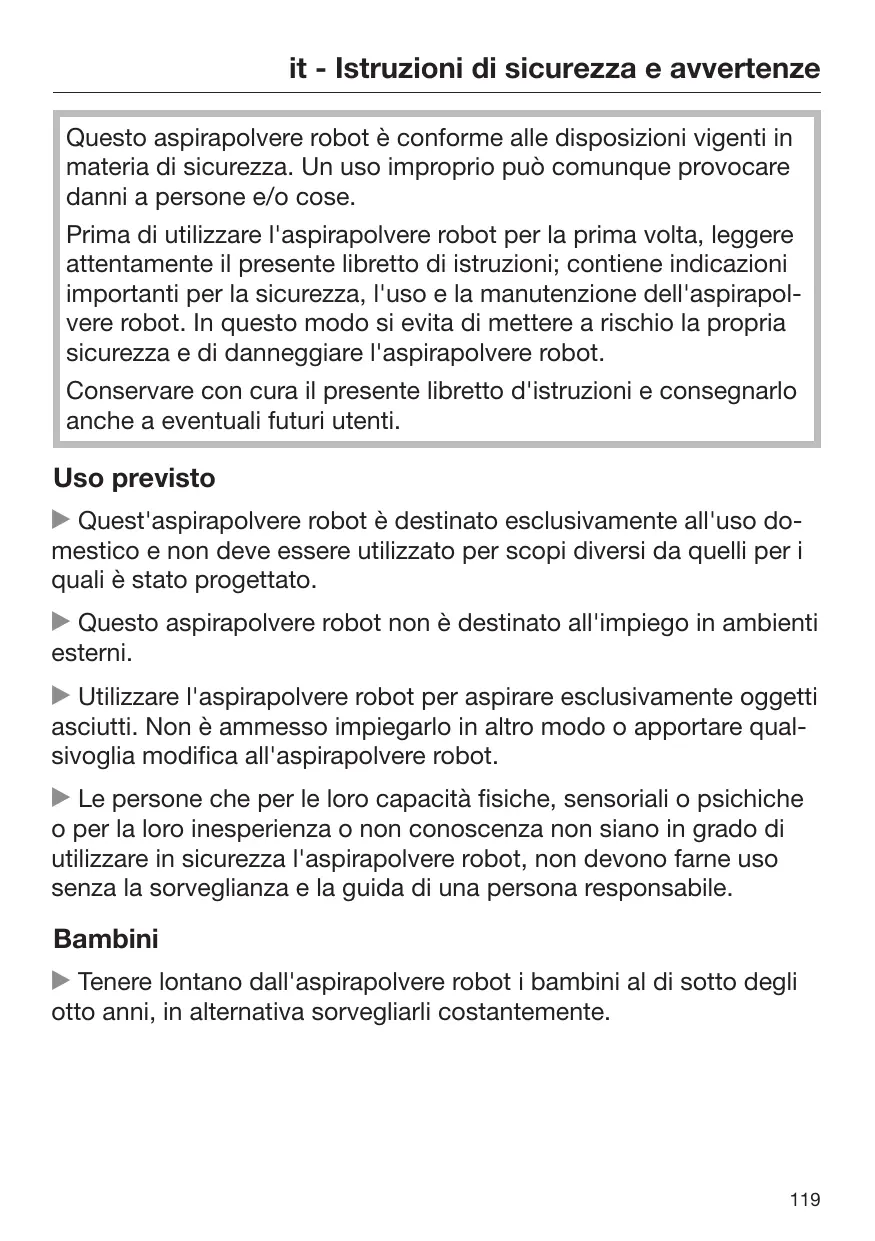

Questo aspirapolvere robot è conforme alle disposizioni vigenti in materia di sicurezza. Un uso improprio può essere dovani a persone e/o cose.

Prima di utilizzare l'aspirapolvere robot per la prima volta, leggere attendamente il presente libretto diistruzioni; contieneindicazioni importanti per la sicurezza, I'uso e la manutenzione dell'aspirapolvere robot. In quello modo si evita diMETTERA rischio la propria sicurezza e di danneggiare l'aspirapolvere robot.

Conservare con cura il presente libretto d'istruzioni e consegnarlo.
anche a eventuali futuri utenti.

Uso previsto

Quest'aspirapolvere robot è destinato esclusivamente all'uso domestico e non deve essere utilizzato per scopi diversi da quelli per i quali è stato progettato.
Questo aspirapolvere robot non è destinato all'impiego in ambienti esterni.
Utilizzare l'aspirapolvere robot per aspirare esclusivamente oggetti asciutti. Non è amesso impiegarlo in altri modo o apportare qual-sivoglia modifica all'aspirapolvere robot.
Le personne che per le loro capacité fisiche, sensoriali o psichiche o per la loro inesperienza o non conoscenza non siano in grado diutilizzare in sicurezza l'aspirapolvere robot, non devono farne uso sensa la sorveglianza e la guida di una persona responsable.

Bambini

Tenere lontano dall'aspirapolvere robot i bambini al di fatto degli otto anni, in alternatively sorvegliarli costamente.

it - Istruzioni di sicurezza e avventenze

I ragazzini più grandi e responsabili (in agli caso non al di sotto degliotto anni) possono utilizzare l'aspirapolvere robotenza sorveglianza solo ed esclusivamente se è stato loro spiegato come farlo e se sono in grado di farlo in tutte sicurezza. è importante che sappiano riconoscere e comprendere quali pericoli possono derivare da un uso non corretto dell'apparecchio.
In anni caso non permettere loro di effettuare operazioni di pulizia e manutenzione sull'aspirapolvere robotenza sorveglianza.
Sorvegliare i bambini che si trovano nelle immeditate vicinanze dell'aspirapolvere. Non permettere loro di giocarci.
- Tenere lontano alla portata dei bambini l'accumulatore e le batterie del telecomando.

Sicurezza tecnica

L'aspirapolvere robot funziona a 14,8 V.
三
Trattasi di elettrodomestico apparente alla classe di protezione III. Un elettrodomestico dotato di protezione contro scosse elettriche dovute ad allacciamento a bassissima tensione di sicurezza e nel quale non si generano voltaggi superiori alla bassissima tensione di sicurezza.
Prima dell'uso verificare che l'aspirapolvere robot e i componenti in dotazione non siano danneggiati. Non mettere in funzione componenti danneggiati.
Confrontare i valori di allacciamento (tensione e frequenza) riportati sulla targhetta dati dell'aspirapolvere robot con quelli dell'impianto elettrico. Questi dati devono assolutamente corrispondere.
La presa elettrica deve essere protetta da un fusibile da 16 A op-pure da 10 A ad azione ritardata.
Il funzionamento sicuro e fidabile dell'aspirapolvere robot è garantito solo se la stazione di carica è allacciata alla rete elettrica pubblica.

Eventuali riparazioni all'aspirapolvere robot in garanzia devono essere effettuate esclusivamente dall'assistenza tecnica autorizzata Miele, altrimenti il diritto alla garanzia per qualsiasi eventuale ulteriore danno decade.
Eventuali riparazioni devono essere effettuate esclusivamente da un technician del servizio di assistenza autorizzato Miele. Se le riparazioni non sono state effettuate correttamente, queste sono mettere seriamente in pericolò la sicurezza dell'utente.
Fare attenuation a non danneggiare,iegare o storcere il cavo di alimentazione. Non posizionarvi sopra oggetti pesanti.
- Fare in modo che l'aspirapolvere robot non passi sopra il cavo di alimentazione e altri cavi.
Prima di eseguire qualsiasi intervento di pulizia / manutenzione spegnere l'aspirapolvere robot con l'interruttore OFF posizionato di lato. Procedere allo stesso modo in caso di comportamenti inusuali dell'aspirapolvere robot.
Per ricaricare l'accumulatore utilizzato solo i componenti in dotazione (cavo di alimentazione, alimentatore e stazione base).
Il liquido delle batterie può fuoriuscire. Evitare che il liquido corrosivo giungaagli occhi o entri in dato con la pelle. In caso di dato risciacquare con acqua e consultare un medico.
Non incollare adesivi sul trasmettitore a infrarossi della stazione base. Non posizionarvi davanti oggetti.
Non coprire i sensori dell'aspiratore robot e la videocamera sul display.
Non immershere mai per nessun motivo l'aspirapolvere robot e i componenti in dotazione in acqua. Pulire tutti i componenti solo con un panno asciutto o leggermente inumidito.

Impiego corretto

Nonutilizzare l'aspirapolvere robot senza filtro aria in uscita.

it - Istruzioni di sicurezza e avventenze

Sollevare tutti gli oggetti fragili e leggeri da terra e fare attenzione che l'aspirapolvere robot non si impigli in cordicelle, tende, frange o similii.
Tenere lontano dall'aspirapolvere robot gli animali domestici. Non permettereagli animali di posizionarsi sopra l'aspirapolvere robot.
Non aspirare oggetti ardenti o incandescenti, come sigarette,cene o carbone apparentemente spenti. Non utilizzato l'aspirapolvere robot nelle vicinanze di camini aperti.
Non aspirare con l'aspirapolvere robot liquidi e sporco bagnato. Prima di passare l'aspirapolvere robot su moquette e/o tappeti lavati o inumiditi, aspettare che siano completamente asciutti.
Non aspirare la polvere di toner. Il toner, ad es. delle stampanti o delle fotocopiatrici, cui condurre elettricità.
Non aspirare sostanje disponmente infiammabili o explosive né gas; non passare l'aspirapolvere robot nemmeno nei locali dove tali sostanje sono depositate.
Non avvincare al rullo o ad altri componenti mobili dell'aspirapolvere robot capelli o vestiario ampio.

Informazioni importanti sull'accumulatore dell'aspirapolvere robot e sulle batterie del telecomando

Non far cadere l'accumulatore e non gettarlo. Un accumulatoratore caduto in terra o danneggiato non può essere utilizzato或者其他 per motivi di sicurezza.
Fare in modo che l'accumulatore e le batterie non entrino in contatto con una fiamma viva o altra fonte di calore. Non riscaldare l'accumulatore o le batterie. Non esporre l'accumulatore/le batterie ai raggi diretti del sole.
Non smontare I'accumulatore.
Non generare un cortocircuito con l'accumulatore o le batterie, creando per erre o intenzionalmente un ponte con i contatti.

Non far entrare in contatto l'accumulatore o le batterie con dei li-liquidi.
Non continuare a utilizzato per nessun motivo l'accumulatore quale emanasse un odore insolito, fuoriuscisse del liquido, si riscaldasse disponibile, si decolorasse o deformasse. Smaltire prontamente l'accumulatore.
Non ricaricare mai le batterie del telecomando.
Per smaltire accumulator e batterie: estrarre l'accumulatore dall'aspirapolvere robot e le batterie dal telecomando. Rimuovere i contatti in metallo prima dello smaltimento, onde evitare cortocircuito. Smaltire l'accumulatore e le batterie scariche presso i locali centri di raccolta. Non gettare le batterie tra i normali rifiuti domestici.

Accessori

Utilizzare solo accessori con il logo originale Miele. Solo in quello caso la casa produttrice può garantirne la sicurezza.

Miele non risponde per i danni causati da un uso diverso da quello previsto, da impostazioni sbagliate dell'apparecchio e dall'inos-servanza delle istruzioni per la sicurezza e delle avvertenze.

it - Descrizione apparecchio

Le immagini A, B e C di quello capitolo si trovano nelle pagine pieghevoli al termine delle presenti istruzioni d'uso.

A - Aspirapolvere robot e stazione base

Aspirapolvere robot, lato superiore

① Videocamera
② Display
③ Sensori (anticollISIONE)
④ Paraurti
⑤ Interruittore On / Off (ON/OFF)
(6) Presa per alimentatore
⑦ Contenitore polvere
8 Tasto sblocco contentitore polvere

Aspirapolvere robot, lato inferiore

⑨ Spazzole laterali
10 Vano accumulatorole
⑪ Rotella anteriore
Sensori (anticaduta)
13 Contatti di ricarica
14 Rotelle di trazione
15 Targhetto data
^16 Supporto rullo
⑰ Rullo
Guarnizione contentitore polvere

Stazione base

① Vano alimentatore
(2) Presa per alimentatore (non visible nell'imagine)
③ Trasmettitore a infrarossi
④ Contatti di ricarica

⑤ Vano spazzola per la pulizia
⑥ Spia contatto

B e C - Telekomando e display

B - Telecomando

① Tasto Start / Pause (▶ II)
② Tasto Timer
③ Tasto modalità pulizia Spot
④ Tasto modalità pulizia Corner
⑤ Tasto Base
⑥ Tasto conferma OK con attorno i tasti freccia
⑦ Tasto modalità pulizia Turbo
Tasto modalità pulizia standard Auto
⑨ Tasto Clock
10 Tasto Power
Coperchio vano batterie

C - Display

① Videocamera
② Spia livello carica accumulatorole
③ Spia orologio
④ Spia modalità pulizia Spot
⑤ Spia modalità pulizia Corner
⑥ Tasto sensore per selezionare la modalità di pulizia
⑦ Tasto sensore Start / Pause
⑧ Spia modalità pulizia Turbo
⑨ Spia modalità pulizia standard Auto
⑩ Spia timer

Smaltimento dell'imballaggio

L'imballaggio ha lo scopo di proteggere l'aspirapolvere robot da eventuali danni di trasporto. I materiali utilizzati per l'imballaggio sono riciclabili, in quanto selezionati secondo criteri di rispetto dell'ambiente e difacilityà di smaltimento.

Riciclare i componenti permette di ridurre il volume degli scarti e favorisce un utilizzo più razionale delle risorse non rinnovabili. Raccogliere e smaltire l'imballaggio secondo le disposizioni vi-genti nel comune di residenza.

Smaltimento delle apparecchiature Smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE), ai sensi del Decr. Legisl. 14.Marzo 2014, n.49 in attuazione della Direttiva 2012/19/UE sui RAEE sullo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche.

Il simbolo del cassetto barrato indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti misti urbani. L'utente dovrà conferire l'apparecchiatura giunta a fine vitaagli idonei centri di raccolta differenziata dei rifiuti elettronici ed eletrotecnici allevisti dai comuni o dalles società di igiene urbana oppure riconsegnarla Gratisumente al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al ricolaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce a evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il ricolcio dei materiali di cui è composta l'apparecchiatura. Per la gestione del recupero e dello smaltimento degli elettrodomestici, Miele Italia aderisce al consorzio Ecodom (Consorzio Italiano Recupero e Ricolaggio Elettrodomestici).

L'accumulatoreagliioni di litio si trova nel vano accumulator sul lato inferiore dell'aspirapolvere robot. Estrarre I'accumulatore dall'aspirapolvere robot e le batterie dal telecomando. Smaltire le batterie scariche presso i locali centri di raccolta.

Conservare l'apparecchio fuori alla portata dei bambini fino al momento del suo effettivo smaltimento.

Funzioni e caratteristiche aspi-rapolvere robot

L'aspirapolvere robot è indicato per la pulizia quotidianà di tappeti aelo corto, moquette e pavimenti duri.

Per la pulizia atteneri sempre in primo luogo alle istruzioni del produtto re del pavimento.

L'aspirapolvere robot è dotato di videocamera e svariati sensori. A inizio pulizia e durante il funzionamento viene salvata una pianta della stanza,或者其他 che gli oggetti inessa containuti. Grazie a questi dati l'aspirapolvere robot create un efficente piano di pulizia delle superfici da aspirare autonomamente.

Accessor in dotazione

-dueduspazzol laterali
- due filtria in uscita di ricambio
- telecomando / due batterie
- stazione base incl. spazzola per la pulizia
-alimentatoreespina
- cavo di alimentazione e spina
- banda magnetica

Prima dell'uso

Le immagini 1 - 13 di quello capitolo si trovano nell'ultima pagina pieghevole in fondo alle presenti istruzioni d'uso.

Inserire le spazzole laterali (Fig. 01)

Disporre I'aspirapolvere robot con il lato inferiore rivolto versus l'alto su una superficie pianae e pulita.

Fare attenzione a non sollevare l'aspirapolvere robot per il contentitore polvere, perché si potrebbe staccare.

Premere con precisione e forza sugli apposti perni entrambe le spazzole laterali in dotazione. Rispettare i segnidi indicati a sinistra L e a destra R.

Rimuovere le pellicole protettive (Fig. 02)

Rimuovere la pellicola protettiva alla stazione base e alla superficie dell' aspirapolvere robot.

Inserire le batterie nel telecomando (Fig. 03)

Rimuovere il coperchio dal vano batterie.
■ Inserire le due batterie in dotazione. Risperttare la polarità.

Accendere I'aspirapolvere robot (Fig. 04)

Premere l'interruttore ON di lato sull' aspirapolvere robot.

A display si accende la spia sullo stato di carica dell'accumulatore e la modalità di pulizia standard Auto.

Dopo ca. 60 secondi l'aspirapolvere robot passa automaticamente in standby. Il display si disattiva, la spia di ricarica continua a essere accesa.

L'aspirapolvere robot si riattiva premendo un taste qualunque del telecomando o uno dei due tasti sensore a display.

Collegare la stazione base (Fig. 05 - 09)

Apriere il vano portaoggetti posto sul lato posteriore della stazione base (Fig. 05).
Inserire la spina dell'alimentatore in dotazione nella presa dell'apparecchio, che si trova in alto nel vano portaoggetti.
- Inserire il cavo elettrico allegato nell' alimentatore e la spina nella presa (Fig. 07).

La spia di contatto sulla stazione base si accende di rosso.

Riporre l'alimentatore nel vano portaoggetti della stazione base e far passare il cavo di alimentazione nella fessura (Fig. 08).
Posizione la stazione base su una superficie pianà vicino a una parete. Fare in modo che sul davanti vi sia una distanza priva di barriere di almeno 1,5 m e a destra e sinistra una distanza di almeno 0,5 m (Fig. 09).

Ricaricare l'accumulatore (Fig. 10)

Al momento della fornitura l'accumulatore non è completamente carico. Prima dell'uso deve essere ricaricato completamente.

L'accumulatore si ricaricaanche quando I'aspirapolvere robot è spento (interruptto OFF), in tal caso perché le spie rimarranno spente.

Posizione l'aspirapolvere robot sui contatti di ricarica della stazione base collegata.

Fare attenzione a non sollevare l'a-spirapolvere robot per il contentitore polvere, perché si potrebbe staccare.

La spia di contatto sulla stazione base si spegne, non appena l'aspirapolvere robot viene posizionato correttamente. L'accumulatore si ricarica, la spia sullo stato di ricarica lampeggia a display.

Il procedimento di ricarica dura fino a 120 minuti e termina quando la spia sullo stato di ricarica dell'accumulatore a display si illumina di verde. è poi possibile aspirare fino a max. due ore.

È possibile ricaricare l'accumulatore除去 utilizzato la stazione base direttamente tramite l'alimentatore.

■ Inserire la spina dell'alimentatore nella presa di lato nell'aspirapolvere robot (Fig. 11).
■ Inserire il cavo elettrico nell'alimentatore e la spina nella presa (Fig. 07).

Spia stato ricarica a display

rosso carica ca. 0% - 20%

Regolare I'ora (Fig. 12)

Utilizzare il telecomando per impostare l'ora.

Premere il tastingo Clock per tre secondi.

A display lampeggia l'indicazione delle ore.

Premere il tasto freccia ^+ o - per im-postare l'ora corrente.
Premere il tasting OK per conformare la selezione.

A display lampeggia I'indicazione dei minuti.

Premere il tasto freccia ^+ o - per im-postare i minuti correnti.
Premere il tasting OK per confermare la selezione.

Se si desidera modificare l'ora, procedere nel modo appena descripto.

Delimitare l'area di aspirazione (Fig. 13)

L'aspirapolvere robot ha un'altezza di 88 mm. Gli oggetti sotto i quali s'intende aspirare devono pertanto riportare una distanza minima di 90 mm dal pavimento.

È possibile delimitare un'area, qualora l'aspirapolvere robot non vi dovesse passare.

Disporre la banda magnetica allegata con la scanalatura verso il basso sul pavimento.

L'aspirapolvere robot non passera sulla banda magnetica.

Per fissarla in modo stabile, sono allagate delle strisce adesive.

Ulteriori bande magnetiche sono disponibili nell'O shop online di Miele (www.miele-shop.com).

Uso

Osservare l'aspirapolvere robot durante la prima aspirazione in un ambiente nuovo. In quello modo è possabile riconoscere ostacoli, allontanarli o delimitare un'area con la banda magnetica.

Accensione e spegnimento

Premere il tasto Power sul telecomando.

Il display si attiva.

Avviare l'aspirazione

Esistono due possibilità per avviare l'aspirazione nella modalità standard Auto.

Possibilità 1 (telecomando)

Premere il tasting II.

Possibilità 2 (display)

Premere il tasting sensore Il a display. Viene pulita I'area da aspirare.

Terminare l'aspirazione partita alla stazione base

L'aspirapolvere robot ritorna in automatico alla stazione base e si ricarica.

L'aspirapolvere robot ritorna alla stazione base anche in caso di poca carica e si ricarica.

Nell'indicazione dell'orologio a display compare II. Dopodiché l'aspirapolvere robot prosegue l'aspirazione da dove era stata interrotta.

Terminare l'aspirazione a libero avvio nella stanza

L'aspirapolvere robot ritorna al punto di partenza e passa in modalità standby.

In caso di poca carica l'aspirapolvere robot rimane immobile. Ricaricarlo.

Pulizia con comandi manuali

Qualora si volesse pulire in modo mirato un'area della stanza,utilizzare i tasti freccia sul telecomando.

• Durante la pulizia tenere premuto uno dei tasti freccia.

L'aspirapolvere robot ruota nella direzione desiderata.

• Tenere premuto il tasting di direzione+.

L'aspirapolvere robot si dirige nella direzione desiderata e continua l'aspirazione.

Interrompere l'aspirazione

Premere il tasting Il sul telecomando.

L'aspirazione prosegue non appena si preme nuovamente il tasting.

Navigazione manuale (senza pulizia)

Se si vuole che I'aspirapolvere robot si diriga in modo mirato verso un'area della stanza,utilizzare i tasti freccia sul telecomando.

Tenere premuto uno dei tasti freccia.

L'aspirapolvere robot si dirige nella direzione desiderata, alla aspirare.

Non è possibile far andare manually l'aspirapolvere robot verso la stazione base per la ricarica.

Dirigersi versus la stazione base

Premere il tasto Base sul telecomando.

L'aspirapolverere robot si dirige verso la stazione base e si ricarica. La spia di contatto sulla stazione base si spegne.

Terminare manualmente l'aspirazione

Premere il tasto Power sul telecomando.

Dopo ca. 60 secondi l'aspirapolvere robot passa automaticamente in standby. Il display si disattiva, la spia di ricarica continua a essere accesa.

Premendo nuovamente il tasto Power è possible far passare in standby l'aspirapolvere robot prima che decorrano 60 secondi.

L'aspirapolvere robot si riattiva premendo un taste qualunque del telecomando o uno dei due tasti sensore a display.

Modalità di pulizia

Esistono quattro diverse modalità di aspirazione.

Auto

Modalità di pulizia standard per pavimento con sporco normale.

Spot

Modalità di pulizia mirata di una superficie di ca. 1,8 x 1,8 m attorno al punto di partenza selezionato dell'aspirapolvere robot.

Corner

Modalità di pulizia di pavimenti normalmente sporchi (v. Auto). Dopo il ritorno al punto di partenza ulteriori aspirazione ai lati.

Turbo

Pulizia di pavimenti con sporco leggero e tempi di pulizia brevi.

Selezionare la modalità di pulizia

Premere il tasto Power sul telecomando.

Una modalità di aspirazione può essere selezionata in due modi.

Possibilità 1 (telecomando)

Premere il tasto della modalità di pulizia desiderata. Il relativo symbolo della modalità di pulizia si accende a display.

Premere il tasting Il sul telecomando o il tasting sensore Il a display, per iniziare la pulizia.

Possibilità 2 (display)

Premere ripetutamente il tasto sensore , finché s'illumina il symbolo della modalità di pulizia desiderata.

Premere il tasting Il sul telecomando o il tasting sensore Il a display, per iniziare la pulizia.

Impostare il timer

(solo se è impostatoanche l'orologio)

Se si desidera azionare l'aspirapolvere robot quotidianamente alla stessa ora, è possibile salvare l'ora di avvio e la modalità di pulizia desiderate.

L'aspirapolvere robot funzioneanche al buio. Tenere tuttavia presente che I'accuratezza della pulizia potrebber risentirne. La videocamera necessita di luce per navigare alla OSTACOLI.

Utilizzare il telecomando per impostare il timer.

Premere il tastingo Timer per almeno tre secondi.

A display lampeggiano la spia timer ① e I'indicazione dell'ora.

Premere il tasto freccia ^+ o-, per im-postare l'ora.

Premere il tasting OK per confermare la selezione.

A display lampeggiano la spia timer ① e l'indicazione dei minuti.

Premere il tasto freccia ^+ o-, per im-postare i minuti.

Premere il tasting OK per confermare la selezione.
Premere sul telecomando il tasto della modalità di pulizia desiderata o i tasti freccia, finché il symbolo della modalità di pulizia desiderata lampeggia.

Premere il tasting OK per confermare la selezione.

Le impostazioni sono indicate a display per ca. tre secondi. L'aspirapolvere robot inizierà ad aspirare agli giorni al- l'ora di avvio impostata.

La spia del timer indica che il timer è attivo.

Se si desidera modificare l'ora procedere nel modo descririto sopra.

Disattivare il timer

Timer

Premere brevamente il tasting Timer sul telecomando.

La spia del timer 日 si spegne.

Attivare il timer / Visualizzare l'ora di avvio impostata

Timer

Premere brevamente il tasting Timer sul telecomando.

La spia del timer ① è accesa, si visua- lizza brevamente l'ora d'avvio imposta- ta e l'aspirapolvere robot inizia ad aspi- rare all'ora di avvio impostata.

Disattivare i segnali acustici

Di seri e segnali acustici sono attivi. E possibile disattivarli e riattivarli.

• Tenere premuto il tasto OK sul telecomando per almeno tre secondi.

A display nell'indicazione dell'ora compare OFF.

I segnali acustici per le segnalazioni di erre non si possono disattivare.

Ridurre l'altezza max. di funzionamento

L'aspirapolvere robot è impostato di serie in modo tale da superare altezze fino a max. 20 mm. In quello modo più pu-lire tappeti, superare le soglie delle porte ecc.

Se si vuole ridurre tale altezza (a ca. 6 mm) ad es. per proteggere sedie, tavoli o lampade, è possibile disattivare l'impostazione di seriie.

Base

• Tenere premuto il tasto Base sul telecomando per almeno tre secondi.

A display nell'indicazione dell'ora compare LO.

Se si desidera riattivare l'altezza max. di 20 mm, premere nuovamente il tasting Base per almeno tre secondi. A display nell'indicazione dell'ora compare HI.

Manutenzione

Prima di eseguire qualiasi inter-
vento di manutenzione spegnere l'aspirapolvere robot con l'interruttore OFF posizionato di lato.

Utilizzare solo accessori con il logo originale Miele. Solo in quello modo è possibile utilizzato a piano la potenza aspirante dell'aspirapolvere robot e ottenerile il miglior risultato di pulizia.

Dove acquaintare gli accessori

Gli accessori originali Miele possono essere acquistati presso i rivenditori specializzati Miele, presso l'assistenza tecnica Miele o su internet all'online shop di Miele.

www.miele-shop.com

Quali sono gli accessori giusti

Gli accessori originali Miele si riconoscono dal logo originale Miele apposto sulla confezione.

Vuotare il contentitore polvere

Vuotare il contentatore polvere dopo agli utilizzato dell'aspirapolvere robot.

Premere il tasto di sblocco del contentatore polvere ed estrarlo.

Rimuovere il coperchio del contento re polvere.
■ Vuotare il contentitore polvere.

Smaltire il contento tra i rifiuti domestici, se non vi è contento alcun compo- nente vietato.

Pulire il contentitore polvere

Pulire il contentitore polvere dopo agli utilizzato dell'aspirapolvere robot.

La stazione base è dotata di un vano per contenere la spazzola per la pulizia.

Apriere l vano e prelevare la spazzola per la pulizia.

■ Pulire il contentitore polvere con la parte terminale della spazzola per la pulizia.

Pulire la parte inferiore del coperchio assieme alla griglia filtro con la parte terminale della spazzola per la pulizia.

■ Chidere il contentitore polvere finché si incastra percettibilmente.

Reinserire il contentitore polvere finché si incastra percettibilmente nell'aspirapolvere robot.

Sostituire ilhetto aria in uscita

Sostituire il filtro aria in uscita agli tre mesi. Sono allegati due filtri aria in uscita.

Ilchioia in uscita è inserto sul lato inferiore del coperchio del contentatore.

Sbloccare la griglia del filtro e sostuire il filtrto aria in uscita.
Chiudere la griglia filtro finché si incastra percettibilmente.

Pulire il rullo

Estrarre il contentatore polvere e disporre l'aspirapolvere robot con il lato inferiore verso l'alto su una superficie pianape pulita.

Rimuovere la copertura del rullo.

Estrarre il rullo e fare attenzione a non perdere il supporto d'introduzione quadrato.

• Tagliare con le forbici fili e capelli che si fosso arrotolati sul rullo. Sul rullo è prevista un'apposita scanalatura per infrilare le forbici.

Rimuovere fili e capelli con la parte terminale del pettine della spazzola per la pulizia.

Rimontare il rullo. Fare attenzione a posizionare correttamente il rullo e che il supporto d'introduzione quadrato sua montato.

Chiudere la copertura finché si incastra percettibilmente.
Reinserire il contentitore polvere finché si incastra percettibilmente nell'aspirapolvere robot.

Sostituire il rullo dopo ca. due anni per ottenerere sempre un ottimo risultato di pulizia.

Pulire le spazzole laterali

Disporre I'aspirapolvere robot con il lato inferiore rivolto versusl'alto su una superficie piana e pulita.

Fare attenzione a non sollevare l'aspirapolvere robot per il contentitore polvere, perché si potrebbe staccare.

Sollevare le spazzole laterali ad es. con un cacciavite piatto.
Rimuovere fili e capelli con la parte terminale del pettine della spazzola per la pulizia.

Premere entrambé le spazzole laterali con precisione e forza sugli appositi perni. Rispettare i segni indicati a sinistra L e a destra R.

Sostituire le spazzole laterali dopoca. un anno per ottenere sempre un ottimo risultato di pulizia.

Pulire la guarnizione del contentatore polvere

Premere il tasto di sblocco del contentitore polvere ed estrarlo.
■ Pulire la guarnizione sul lato inferiore del contentatore polvere con un panno umido.
■ Reinserire il contentitore polvere finché si incastra percettibilmente nell'aspirapolvere robot.

Sostituire la guarnizione dopo ca. un anno per ottenere sempre un ottimo risultato di pulizia.

Sostituire la guarnizione del contentatore polvere

Premere il tasto di sblocco del contentitore polvere ed estrarlo.

Sbloccare la guarnizione sul lato inferiore del contentatore polvere e, facendo attenzione, sollevare la guarnizione finché si stacco dal contentatore polvere.

Applicare la nuova guarnizione e bloccarla.

Reinserire il contentitore polvere finché si incastra percettibilmente nell'aspirapolvere robot.

Pulire la rotella anteriore

Disporre I'aspirapolvere robot con il lato inferiore rivolto versus I'alto su una superficie pianae e pulita.

Fare attenzione a non sollevare l'aspirapolvere robot per il contentitore polvere, perché si potrebbe staccare.

Sbloccare la copertura.
Rimuovere la rotella anteriore.

Rimuovere fili e capelli e pulire la ro-tella anteriore con la parte terminale della spazzola per la pulizia.
Rimontare la rotella anteriore e richiudere la copertura finché si incastrapercettibilmente.

Pulire i sensori

• Facendo attenzione, pulire i sensori posti ai lati e sul lato inferiore dell'a-spirapolvere robot con un bastoncino nettaorecchie asciutto.

Prendere due batterie da 1,5 V (tipoa AAA).

Rimuovere il coperchio dal vano batterie.
Sostituire le batterie. Rispettare la polarità.

Sostituire l'accumulatore

Avere a disposizione un accumulatore agli ioni di litio originale Miele per aspi-rapolvere robot Scout RX 1.
Disporre I'aspirapolvere robot con il lato inferiore rivolto versus I'alto su una superficie piana e pulita.

Fare attenzione a non sollevare l'aspirapolvere robot per il contentitore polvere, perché si potrebbe staccare.

Sbloccare il coperchio del vano accumulatorato su entrambi i lati utilizzando un cacciavite a stella.

• Facendoattenzione, rimuovere l'accumulatore. Premere il nasello d'arresto per rimuovere la spina.

Inserire il nuovo accumulator.
Chiudere la copertura del vano batterie e stringere le viti.
Smaltire il vecchio accumulator e presso il locale centro di raccolta.

Riporre l'aspirapolvere robot

Spagnere l'aspirapolvere robot con l'interruttore OFFippo di lato prima di riporlo.

Qualora non servisse passare l'aspirapolvere robot per un periodo prolongato, riporlo in un luogo fresco e ben aerato.

Pulizia / Manutenzione

Pulire l'aspirapolvere robot e gli accessori

Prima di eseguire qualsiasi inter-vento di pulizia spegnere l'aspirapolvere robot con l'interruttore OFF pos-sizionato di lato.

Le parti e gli accessori in plastica dell'aspirapolvere robot possono essere puliti con un apposto prodotto per la plastica, reperibile in commercio.

Non utilizzato mai prodotti abrasivi, pulitori per vetro o multiuso e detergenti contententi oli.
Non immershere mai per nessun
motivo nell'acqua l'aspirapolvere robot e gli accessori in dotazione.

Cosa fare se . . .

! Spagnere l'aspirapolvere robot con l'interruttore OFFippo di lato prima di risolverve qualsiasi anomalia.

Problema	Causa e rimedio
L'aspirapolvero robot si spegne dopo essere stata accesso con il ta-sto Power.	L'accumulatore non è sufficientemente carico. ■ Ricaricare l'accumulatore.
L'aspirapolvero robot non reagisce.	L'aspirapolvero robot è spento. ■ Accenderlo (premere l'interruttore ON di lato sull'aspirapolvere).
	Le batterie non sono state inserte in modo corretto nel telecomando. ■ Rispettare la polarità.
	Le batterie del telecomando sono scariche. ■ Sostituire le batterie.
	Il collegamento del trasmettitore a infrarossi dell'aspi-rapolvere al telecomando si è interrotto. ■ Pulire con cura entrambi i componenti con un pan-no morbido e asciutto, fare attenzione che nessun oggetto ostacoli il collegamento.
	Il telecomando è troppo vicino o troppo distante dall'aspirapolvere robot. ■ Adeguare la distance e orientare il telecomando verso l'aspirapolvere robot durante l'uso.
La potenza aspirante è scarsa.	Il contentatore polvere è piano. ■ Vuotare e pulire il contentatore polvere.
	Il rullo è sporco. ■ Pulire il rullo.
	La guarnizione del contentatore polvere è sporca. ■ Pulire la guarnizione.
	Il filtrlo aria in uscita è sporco. ■ Sostituire il filtrlo aria in uscita.
	Il rullo è consumato. ■ Sostituire il rullo.
	La guarnizione del contentitore polvere è consumata. ■ Sostituire la guarnizione.
	Le spazzole laterali sono consumate. ■ Sostituire le spazzole laterali.
L'aspirapolvero robot non si ricarica.	La stazione base / l'aspirapolvere robot non è collegato in modo corretto alla rete elettrica. ■ Collegare la stazione base esattamente come descrizione nelle istruzioni d'uso. Fare alrettanto con l'aspirapolvere robot, v. cap. "Prima dell'uso - Ri-caricare l'accumulatore".
L'aspirapolvero robotrosso la pulizia ritorna alla stazione base.	La modalità di pulizia standard Auto è stata avviata da un punto qualsiasi dellaStanza.L'aspirapolvero robot ritorna al punto di partenza.
	È stata selezionata la modalità di pulizia Spot.L'aspirapolvero robot ritorna al punto di partenza.
	Manca la luce affinché l'aspirapolvero robot possaNavigare essere limitazioni.Fare in modo che vi sia sufficiente illuminazione.
	La stazione base non è collegata in modo corretto.Collegare la stazione base esattamente come descritto nelle presenti istruzioni d'uso.
	I sensori dell'aspirapolvere robot sono sporchi.Pulire i sensori con cura servendosi di un baston-cino nettaorecchie asciutto.
	Il collegamento tra il trasmettitore a infrarossi della stazione base e l'aspirapolvere robot è interrotto.Pulire i componenti con un panno morbido easciatto, facendo attenzione che nessun oggetto disturbi il collegamento.
	Ostacoli posti sulla superficie limitano la navigazione.Osservare l'aspirapolvere robot durante la pulizia.Allontanare gli ostacoli.Delimitare un'area problematica con la bandamagnetica.Ridurre l'altezza di lavoro dell'aspirapolvere robot,v. cap. "Uso - Ridurre l'altezza massima".

Segnalazioni di anomalie

Spagnere l'aspirapolvere robot con l'interruttore OFFippo di lato prima di risolverve qualsiasi anomalia.

Le segnalazioni di anomalie compaioni sul display dell'aspirapolvere robot nell'in-dicazione dell'ora.

Problema	Causa e rimedio
F 1	Errore "Rotella sollevata"■ Posizionare l'aspirapolvere robot su un pavimento piano.
F 2	Errore "Sensori sporchi"■ Pulire i sensori. Questa segnalazione di erreore si visualitàanche quando le spazzole laterali non sono montate. Quindi montare le spazzole laterali.
F 3	Errore "Containitore polvere"■ Reinserire il containitore polvere finché si incastra percettibilmente nell'aspirapolvere robot.
F 4	Errore "Sovraccarico rotelle trazione"■ Verificare che non si sia depositato dello sporco sulle rotelle di trazione. Rimuovere fili e capelli.
F 5	Errore "Sovraccarico spazzole"■ Verificare che non si sia depositato sporco sul rullo e sulle spazzole. Pulire il rullo e le spazzole laterali.
F 6	Errore "Sovraccarico motore"■ Vuotare e pulire il contentitore polvere. Sostituire il filtrro aria in uscita.
F 7	Errore interno diSYSTEMA■ Spagnere l'aspirapolvere robot, quando riaccenderlo (premere l'interruttore ON/OFF posto di lato sull'aspirapolvere robot).
F 8	Errore "Rotella anteriore sporca"■ Verificare che non si sia depositato sporco sulla rotella anteriore. Rimuovere fili e capelli e pulire la ruota anteriore.

IT - Assistenza tecnica

Per eventuali riparazioni rivolgersi:

• al rivenditore specializzato Miele

oppure

• al servizio di assistenza tecnica Miele

(per il numero v. di seguito).

IT - Informazioni importanti sulla garanzia

L'aspirapolvere robot ha una garanzia di due anni.

Per ulteriori informazioni sulla garanzia o per richiedere il libretto completo di garanzia rivolgersi al Servizio Clienti al numero sotto indicate. Rivolgersi sempre al Servizio Clienti per ottenere copia del libretto di garanzia.

CH - Servizio di assistenza

In caso di necessità contattare il servizio assistenza Miele a Spreitenbach:

Telefono 0800800222

Fax [phone]

CH - Condizioni di garanzia

La garanzia dell'aspirapolvere ha la durata di 2 anni.

Per ulteriori informazioni sulle condizioni di garanzia nel paese dell'utente, te-letonare al numero Telefonico indicate sopra. A questo numero si possono richiedere le condizioni di garanzia scritte.

Accessori

Diritto d'autore e licenze

Per l'impiego e il funzionamento dell'aspirapolvere robot Miele si serve di software particolari.

Sono tutelati i poteri in capo a Miele eagli altri fornitori di software derivanti dai diritti d'autore.

Miele e i loro fornitori si riservano qualsvoglia diritto sui componenti software.

In particolare ne risulta vietata:

• la riproduzione e la diffusione,
• la produzione di modifiche e supporti derivati,
• la decompressione, la reingegnerizzazione, la scomposizione e agli altri tipo di riduzione dei software.

Nei software sono stati integrati componenti aggiuntivi coperti da GNU (General Public License) e ulteriori licenze Open Source.

È possibile ottener un'anteprima dei componenti Open Source integrati及其他 a una copia della relativa licenza sul site www.miele.com/device-software-licences, dopo aver immesso il nome del prodotto in questione.

Miele rilascia il codice sorgente di tutti i componenti di software licenziate, coperti da GNU (General Public License) e ulteriori licenze Open Source.

Per ottener il codice sorgente, inviare una e-mail a [e-mail].

■ Pressione a tecla Il no dato.

39057 Appiano - S. Michele (BZ)

Strada di Circonvallazione, 27

E-mail: [e-mail]

www.miele.it

Luxembourg:

Miele S.à r.l.
