Produkttyp	Powerline-Adapter (2er-Set)
Modell	TL-PA7020P KIT
Marke	TP-Link
Abmessungen (pro Adapter)	90 x 56 x 31 mm
Gewicht (pro Adapter)	ca. 150 g
Stromversorgung	100-240 V AC, 50/60 Hz
Stromverbrauch	max. 3,5 W (Betrieb), < 0,5 W (Standby)
Datenrate	bis zu 1000 Mbit/s (Powerline AV2)
Anschlüsse	1 x Gigabit Ethernet (RJ45)
Steckdose integriert	Ja, mit integriertem Netzfilter
WLAN-Funktion	Nein (reiner Powerline-Adapter)
Verschlüsselung	128-Bit AES über Pairing-Taste
Reichweite	bis zu 300 m im Stromnetz
Installation	Plug & Play (Pairing-Taste)
Kompatibilität	HomePlug AV2, abwärtskompatibel
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-40 °C bis 70 °C
Luftfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Zertifizierungen	CE, RohS, HomePlug AV2
Lieferumfang	2 Powerline-Adapter, 2 Ethernet-Kabel, Kurzanleitung, CD mit Bedienungsanleitung
Garantie	2 Jahre (je nach Land)

Häufig gestellte Fragen - TL-PA7020P KIT TP-LINK

Wie verbinde ich die TP-Link TL-PA7020P Powerline-Adapter?

Stecken Sie beide Adapter in Steckdosen in der Nähe Ihres Routers und des Zielgeräts. Verbinden Sie einen Adapter per Ethernet-Kabel mit dem Router. Drücken Sie die Pairing-Taste am ersten Adapter (ca. 1 Sekunde) und dann innerhalb von 2 Minuten die Taste am zweiten Adapter. Die LED leuchtet dauerhaft, sobald die Verbindung hergestellt ist.

Kann ich das Set mit anderen Powerline-Adaptern kombinieren?

Ja, der TL-PA7020P ist kompatibel mit allen HomePlug AV2-Standard-Adaptern. Drücken Sie die Pairing-Taste am vorhandenen Netzwerk und dann am neuen Adapter, um ihn hinzuzufügen.

Was bedeuten die LED-Anzeigen am Adapter?

Die Power-LED leuchtet bei Stromversorgung. Die Ethernet-LED zeigt eine aktive Verbindung an. Die Powerline-LED signalisiert die Verbindungsqualität: grün (gut), gelb (mittel), rot (schlecht).

Wie hoch ist die maximale Datenrate?

Der Adapter unterstützt theoretisch bis zu 1000 Mbit/s (Powerline AV2). Die tatsächliche Geschwindigkeit hängt von der Qualität der Stromleitung und der Entfernung ab.

Funktioniert der Adapter in Mehrfamilienhäusern mit getrennten Stromzählern?

Nein, Powerline-Adapter funktionieren nur innerhalb desselben Stromkreises (hinter dem gleichen Sicherungskasten). Bei getrennten Stromzählern ist keine Kommunikation möglich.

Kann ich den Adapter in einer Steckerleiste verwenden?

Es wird empfohlen, den Adapter direkt in eine Wandsteckdose zu stecken, nicht in eine Steckerleiste oder Verlängerungskabel, da diese die Signalqualität beeinträchtigen können.

Wie setze ich die Adapter auf Werkseinstellungen zurück?

Halten Sie die Pairing-Taste für etwa 10 Sekunden gedrückt, bis die Powerline-LED schnell blinkt. Lassen Sie los – die Adapter werden zurückgesetzt und müssen neu gekoppelt werden.

Ist der Adapter energiesparend?

Ja, der TL-PA7020P verfügt über einen Energiesparmodus bei geringer Datenaktivität. Der Stromverbrauch sinkt dann auf unter 0,5 Watt.

Welche Sicherheitsfunktionen gibt es?

Die Datenübertragung wird mit 128-Bit AES-Verschlüsselung gesichert. Die Pairing-Taste stellt sicher, dass nur autorisierte Adapter dem Netzwerk beitreten.

Wo finde ich die Bedienungsanleitung als PDF?

Sie können die Anleitung auf der TP-Link-Website im Support-Bereich herunterladen. Oder nutzen Sie den QR-Code auf der Verpackung, um direkt zur Anleitung zu gelangen.

BEDIENUNGSANLEITUNG TL-PA7020P KIT TP-LINK

TP-Link Deutschland GmbH Robert-Bosch-Straße 9, 65719 Hofheim am Taunus, Germany

1. Verbinden Sie einen Adapter mittels eines Ethernetkabels mit einem LAN-Port Ihres Routers.
2. Stecken Sie den anderen Adapter in eine Wandsteckdose, die idealerweise dem selben Stromkreis angehört.
3. Warten Sie, bis die Powerline-LEDs aller Adapter leuchten.
4. Verbinden Sie Ihren Computer mittels eines Ethernetkabels mit dem anderen Adapter.
5. Fertig!

Weitere zurückgesetzte Adapter oder Extender anschließen: Einfach in eine Wandsteckdose des selben Stromkreises stecken und fertig.

Deutsch

Vorsicht

• Stecken Sie Powerlineadapter immer direkt in Wandsteckdosen. Verwenden Sie keine Mehrfachsteckdosen.
• Haben Sie ein Gerät mit Frontsteckdose, können Sie an diese eine Mehrfachsteckdose anschließen.

Absichern Ihres Powerlinenetzes mittels der Pair-Taste

Hlnwels: Wir empfehlen, die Adapter beim Pairing räumlich nahe beieinander zu betreiben.

Einrichten eines sicheren Netzes:

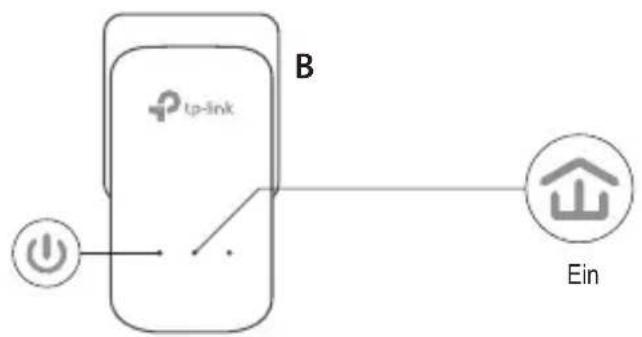

1 Drücken Sie am Adapter A für 1 Sekunde die Palr-Taste.

2 Drücken Sie innerhalb von 2 Minuten am Adapter B für 1 Sekunde die Pair-Taste. 3 Fertig.

Haben Sie mehr als 2 Powerlinegeräte, wiederholen Sie die untenstehenden Schritte für jedes weitere Gerät:

1 Drücken Sie an einem Adapter, der bereits dem abgesicherten Netz angehört, für 1 Sekunde die Pair-Taste.

2 Drücken Sie innerhalb von 2 Minuten am neuen Adapter für 1 Sekunde die Pair-Taste.

3 Fertig.

FAQ (Häufig gestellte Fragen)

F1. Wie setze ich meinen Powerlineadapter zurück?

A1. Drücken Sie, während der Powerlineadapter läuft, die Pair-Taste, bis die Power-LED aus- und angeht.
A2. Verwenden Sie zum Zurücksetzen des Powerlineadapters das tpPLC-Utility.

Deutsch

F2. Was kann ich tun, wenn mein Powerlinenetz keine Internetverbindung hat?

A1. Vergewissern Sie sich, dass alle Powerlineadapter im gleichen Stromkreis betrieben werden.
A2. Stellen Sie sicher, dass überall die Powerline-LEDs leuchten. Tun sie dies nicht, wiederholen Sie bitte den Pairing-Vorgang.
A3. Stellen Sie sicher, dass sämtliche Kabel richtig angeschlossen sind.
A4. Überprüfen Sie, ob Sie direkt an Ihrem Modem bzw. Router eine Internetverbindung haben.
A5. Vergewissern Sie sich, dass die IP-Adresse Ihres Computers und die Ihres Routers sich im gleichen Adressbereich befinden.
F3. Was kann ich tun, wenn ein gepairter Powerlineadapter sich an einem anderen Ort nicht mit meinem Powerlinenetz verbindet?

A1. Versuchen Sie es mit einer anderen Steckdose und stellen Sie sicher, dass diese sich im selben elektrischen Stromkreis befindet.

A2. Wiederholen Sie bitte den Pairing-Vorgang und stellen Sie sicher, dass die Powerline-LED leuchtet.

A3. Überprüfen Sie, ob Geräte wie Waschmaschine, Klimagerät oder andere Haushaltsgeräte zu nah an den Powerlineadaptern betrieben werden. Verbinden Sie die fraglichen Geräte mit der Frontsteckdose eines Powerlineadapters, damit diese die Störungen filtert.

Erweiterte Konfigurationsaufgaben, wie Firmware-Upgrade und QoS-Konfiguration, können Sie mittels des tpPLC-Tools erledigen. Das tpPLC-Tool erhalten Sie auf TP-Links offizieller Webpräsenz.

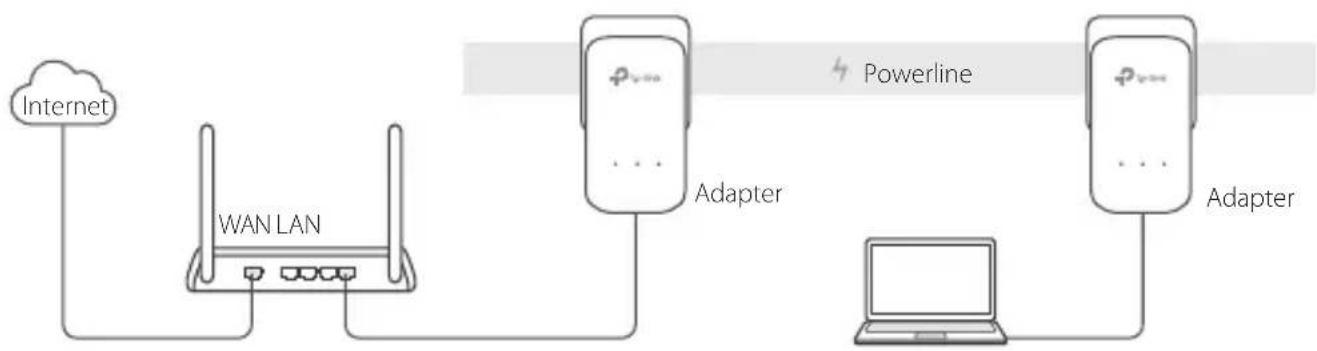

Plug and Play

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/30/EU, 2014/35/EU, 2009/125/EG und 2011/65/EU erfüllt.

Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden:

http://www.tp-link.com/en/ce.

English

Sicherheitsinformationen

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren.
  • Die verwendete Steckdose muss sich nah am Gerät befinden und leicht zugänglich sein.
• Hat Ihr Gerät eine Frontsteckdose, können Sie an dieses eine Mehrfachsteckdose anschließen, aber Ihre Geräte dürfen nicht anderweitig hintereinander gesteckt werden.
• Stecken Sie Ihre Powerlineadapter direkt in Ihre Wandsteckdosen statt in Mehrfachsteckdosen.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

3 Jahre eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE

GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt, über einen Zeitraum von 3 Jahren ab Kauf durch den Endverbraucher.
