Tipo di prodotto	Adattatore Powerline (set da 2)
Modello	TL-PA7020P KIT
Marca	TP-Link
Dimensioni (per adattatore)	90 x 56 x 31 mm
Peso (per adattatore)	circa 150 g
Alimentazione	100-240 V AC, 50/60 Hz
Consumo energetico	max 3,5 W (funzionamento), < 0,5 W (standby)
Velocità dati	fino a 1000 Mbit/s (Powerline AV2)
Connessioni	1 x Gigabit Ethernet (RJ45)
Presa integrata	Sì, con filtro di rete integrato
Funzione Wi-Fi	No (solo adattatore Powerline)
Crittografia	AES a 128 bit tramite pulsante di accoppiamento
Portata	fino a 300 m nella rete elettrica
Installazione	Plug & Play (pulsante di accoppiamento)
CompatibilitÃ	HomePlug AV2, retrocompatibile
Temperatura di esercizio	da 0 °C a 40 °C
Temperatura di stoccaggio	da -40 °C a 70 °C
UmiditÃ	dal 10% al 90% (non condensante)
Certificazioni	CE, RoHS, HomePlug AV2
Contenuto della confezione	2 adattatori Powerline, 2 cavi Ethernet, guida rapida, CD con manuale d'uso
Garanzia	2 anni (a seconda del paese)

Domande frequenti - TL-PA7020P KIT TP-LINK

Come collego gli adattatori Powerline TP-Link TL-PA7020P?

Inserite entrambi gli adattatori in prese vicine al router e al dispositivo di destinazione. Collegate un adattatore al router tramite cavo Ethernet. Premete il pulsante di accoppiamento sul primo adattatore (circa 1 secondo) e poi entro 2 minuti il pulsante sul secondo adattatore. Il LED rimane acceso fisso una volta stabilita la connessione.

Posso combinare il set con altri adattatori Powerline?

Sì, il TL-PA7020P è compatibile con tutti gli adattatori standard HomePlug AV2. Premete il pulsante di accoppiamento sulla rete esistente e poi sul nuovo adattatore per aggiungerlo.

Cosa significano gli indicatori LED sull'adattatore?

Il LED di alimentazione si accende quando è alimentato. Il LED Ethernet indica una connessione attiva. Il LED Powerline segnala la qualità della connessione: verde (buona), giallo (media), rosso (scarsa).

Qual è la velocità dati massima?

L'adattatore supporta teoricamente fino a 1000 Mbit/s (Powerline AV2). La velocità effettiva dipende dalla qualità della linea elettrica e dalla distanza.

L'adattatore funziona in condomini con contatori elettrici separati?

No, gli adattatori Powerline funzionano solo all'interno dello stesso circuito elettrico (dietro lo stesso quadro elettrico). Con contatori separati non è possibile la comunicazione.

Posso usare l'adattatore in una ciabatta?

Si consiglia di inserire l'adattatore direttamente in una presa a muro, non in una ciabatta o in una prolunga, perché potrebbero compromettere la qualità del segnale.

Come ripristino le impostazioni di fabbrica degli adattatori?

Tenete premuto il pulsante di accoppiamento per circa 10 secondi finché il LED Powerline lampeggia velocemente. Rilasciate: gli adattatori verranno resettati e dovranno essere riaccoppiati.

L'adattatore è a risparmio energetico?

Sì, il TL-PA7020P dispone di una modalità di risparmio energetico in caso di scarsa attività dati. Il consumo di energia scende quindi al di sotto di 0,5 Watt.

Quali funzioni di sicurezza sono disponibili?

La trasmissione dei dati è protetta con crittografia AES a 128 bit. Il pulsante di accoppiamento assicura che solo gli adattatori autorizzati possano accedere alla rete.

Dove trovo il manuale d'uso in formato PDF?

Potete scaricare il manuale dal sito web di TP-Link nella sezione supporto. Oppure utilizzate il codice QR sulla confezione per accedere direttamente al manuale.

MANUALE UTENTE TL-PA7020P KIT TP-LINK

TP-Link Italia S.r.l. Via Gobetti 2/A 20063 Cernusco sul Naviglio (MI)

TP-Link France SARL 16-18 avenue Morane Saulnier, 78140 Vélizy-Villacoublay, France

1. Collegate un adattatore powerline alla porta LAN del router mediante un cavo Ethernet.
2. Inserite l'altro adattatore powerline in una presa elettrica a muro dello stesso impianto elettrico.
3. Attendete fino a quando si accende il LED Powerline ⏻ di ogni adattatore powerline.
4. Collegiate il computer all'adattatore powerline mediante un cavo Ethernet.
5. Fatto!

Nota: Potete aggiungere alla rete powerline esistente altri dispositivi powerline con le impostazioni di default inserendoli in prese elettriche a muro dello stesso impianto elettrico.

Italiano

Attenzione

• Inserite i dispositivi powerline nelle prese elettriche a muro, ma non nelle strisce multipresa.
• Per i dispositivi powerline con presa passante, collegate le strisce multipresa alla presa elettrica integrata dei dispositivi powerline.

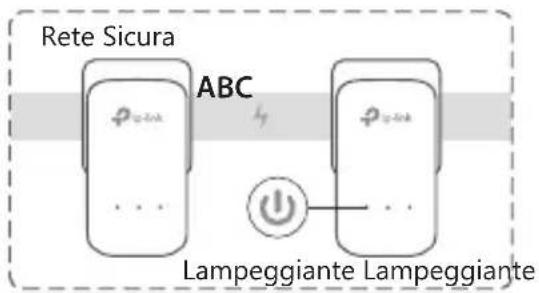

Rendete sicura la Rete Powerline con il tasto Pair

Nota: Si consiglia di tenere i dispositivi powerline vicini fra loro quando si fa l'accoppiamento.

Per impostare una rete sicura:

1 Premete il tasto Pair per 1 secondo sul primo adattatore.

2 Entro 2 minuti, premete il tasto Pair per 1 secondo sul secondo adattatore.

3 Fatto.

Se avete più di 2 dispositivi powerline, ripetete i seguenti passaggi per ogni dispositivo addizionale che deve essere configurato:

1 Premete il tasto Pair per 1 secondo di un qualsiasi dispositivo powerline presente nella rete sicura.

2 Entro 2 secondi, premete il tasto Pair per 1 secondo del dispositivo powerline che volete aggiungere.

3 Fatto.

FAQ (Domande Frequenti)

Q1. Come posso resettare un dispositivo powerline?

A1. Con il dispositivo powerline inserito nella presa elettrica, premete il tasto Pair fino a quando il LED Power ⏻ si spegne momentaneamente e poi si riaccende.

A2. Usate la tpPLC Utility per resettare l'adattatore powerline.

Italiano

Q2. Cosa posso fare se non c'è connessione Internet nella rete powerline?

A1. Assicuratevi che tutti i dispositivi powerline siano nello stesso impianto elettrico.

A2. Assicuratevi che tutti i LED Powerline 📁 siano accesi. Se non lo sono, riaccoppiate i dispositivi powerline.

A3. Assicuratevi che tutte le connessioni hardware siano corrette.

A4. Verificate se avete connessione Internet collegando il computer direttamente al modem o al router.

A5. Assicuratevi che l'indirizzo IP del computer sia nello stesso segmento del router.

Q3. Cosa posso fare se un dispositivo powerline accoppiato con successo non si riconnette una volta riposizionato?

A1. Provate un'altra presa elettrica e assicuratevi che sia nello stesso impianto elettrico.

A2. Provate a riaccoppiarlo e assicuratevi che il LED Powerline sia acceso.

A3. Verificate possibili interferenze, quali frigoriferi, lavatrici o altri dispositivi elettrici vicini ad uno o più dispositivi powerline. Inserite il dispositivo elettrico nella presa elettrica integrata (se il dispositivo powerline ne ha una) per eliminare il disturbo elettrico.

Per configurazioni avanzate, come l'aggiornamento firmware e la configurazione del QoS, potete accedere ai dispositivi powerline tramite l'Utility tpPLC. Potete scaricare l'Utility tpPLC dal sito web ufficiale di TP-Link.

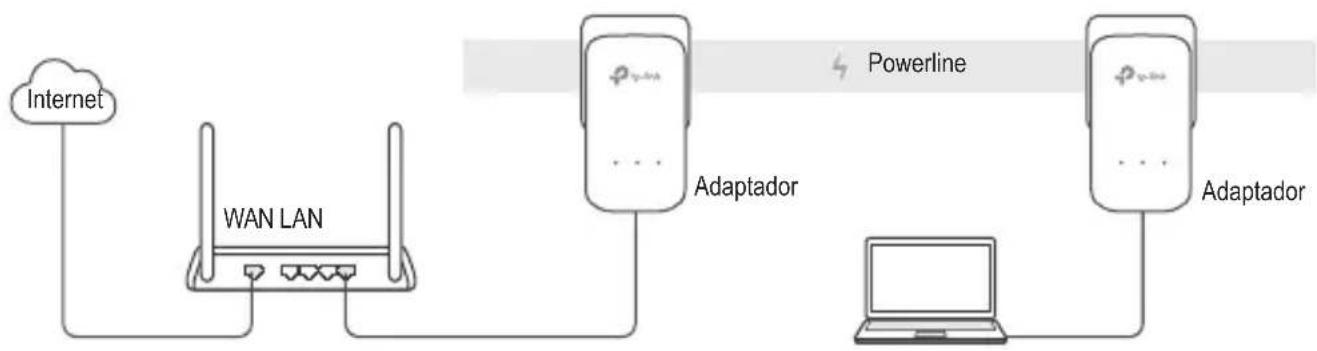

Plug and Play

TP-Link dichiara che questo dispositivo è conforme ai requisti fondamentali e alle altre disposizioni delle direttive 2014/30/UE, 2014/35/UE, 2009/125/CE e 2011/65/UE.

La dichiarazione di conformità EU originale si trova in http://www.tp-link.com/en/ce.

Português

Informazioni di Sicurezza

• Tenete il dispositivo lontano da acqua, fuoco, umidità e ambienti troppo caldi.
  • Non provate a disassemblare, riparare o modificare il dispositivo.
• La presa elettrica dovrà essere installata vicino al dispositivo e facilmente accessibile.
• Per i dispositivi passthrough, potete collegare le strisce multipresa alle prese elettriche integrate nei dispositivi, ma non potete collegare altri dispositivi del medesimo o di altro tipo.
• Inserite i dispositivi powerline direttamente nelle prese elettriche a muro ed evitate strisce multipresa, triple o altri adattatori elettrici.

Leggete e seguite le informazioni di sicurezza sopra indicate quando utilizzate il dispositivo. Non possiamo garantire che non accadano incidenti o danni se is usa in modo improprio il dispositivo. Utilizzate questo prodotto con cura e lo fate funzionare a vostro rischio.

Garanzia limitata 3 anni

Esclusivamente per prodotti marchiati TP-Link.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate, per un periodo di 3 anni dalla data riportata sulla prova d'acquisto da parte dell'utente finale.
