Produkttyp	Powerline-adapter (2-pack)
Modell	TL-PA7020P KIT
Märke	TP-Link
Mått (per adapter)	90 x 56 x 31 mm
Vikt (per adapter)	ca. 150 g
Strömförsörjning	100-240 V AC, 50/60 Hz
Strömförbrukning	max. 3,5 W (drift), < 0,5 W (standby)
Datahastighet	upp till 1000 Mbit/s (Powerline AV2)
Anslutningar	1 x Gigabit Ethernet (RJ45)
Integrerat eluttag	Ja, med inbyggt nätfilter
WLAN-funktion	Nej (ren Powerline-adapter)
Kryptering	128-bitars AES via parningsknapp
Räckvidd	upp till 300 m i elnätet
Installation	Plug & Play (parningsknapp)
Kompatibilitet	HomePlug AV2, bakåtkompatibel
Driftstemperatur	0 °C till 40 °C
Förvaringstemperatur	-40 °C till 70 °C
Luftfuktighet	10 % till 90 % (icke-kondenserande)
Certifieringar	CE, RoHS, HomePlug AV2
Leveransinnehåll	2 Powerline-adapter, 2 Ethernet-kablar, snabbguide, CD med användarmanual
Garanti	2 år (beroende på land)

Vanliga frågor - TL-PA7020P KIT TP-LINK

Hur ansluter jag TP-Link TL-PA7020P Powerline-adaptrarna?

Sätt båda adaptrarna i vägguttag nära din router och mål-enheten. Anslut en adapter med en Ethernet-kabel till routern. Tryck på parningsknappen på första adaptern (ca 1 sekund) och tryck sedan inom 2 minuter på knappen på den andra adaptern. Lysdioden lyser konstant när anslutningen är etablerad.

Kan jag kombinera satsen med andra Powerline-adaptrar?

Ja, TL-PA7020P är kompatibel med alla HomePlug AV2-standardadaptrar. Tryck på parningsknappen på det befintliga nätverket och sedan på den nya adaptern för att lägga till den.

Vad betyder LED-indikatorerna på adaptern?

Ström-LED lyser när ström är ansluten. Ethernet-LED visar en aktiv anslutning. Powerline-LED signalerar anslutningskvalitet: grön (bra), gul (medel), röd (dålig).

Vad är den maximala datahastigheten?

Adaptern stöder teoretiskt upp till 1000 Mbit/s (Powerline AV2). Den faktiska hastigheten beror på elkabelns kvalitet och avståndet.

Fungerar adaptern i flerfamiljshus med separata elmätare?

Nej, Powerline-adaptrar fungerar endast inom samma strömkrets (bakom samma säkringsskåp). Vid separata elmätare är kommunikation inte möjlig.

Kan jag använda adaptern i en grenkontakt?

Det rekommenderas att ansluta adaptern direkt i ett vägguttag, inte i en grenkontakt eller förlängningskabel, eftersom dessa kan påverka signalkvaliteten.

Hur återställer jag adaptrarna till fabriksinställningarna?

Håll parningsknappen intryckt i cirka 10 sekunder tills Powerline-LED blinkar snabbt. Släpp knappen – adaptrarna återställs och måste paras om.

Är adaptern energisnål?

Ja, TL-PA7020P har ett energisparläge vid låg dataaktivitet. Strömförbrukningen sjunker då till under 0,5 watt.

Vilka säkerhetsfunktioner finns?

Dataöverföringen skyddas med 128-bitars AES-kryptering. Parningsknappen säkerställer att endast auktoriserade adaptrar ansluter till nätverket.

Var hittar jag användarmanualen som PDF?

Du kan ladda ner manualen på TP-Links webbplats i supportavsnittet. Eller använd QR-koden på förpackningen för att komma direkt till manualen.

BRUKSANVISNING TL-PA7020P KIT TP-LINK

1. Anslut en adapter till en LAN-port i routern med en Ethernet-kabel.
2. Anslut den andra adaptern i vägguttaget på samma krets.
3. Vänta tills Powerline LED ⏚ på adaptern tänds.
4. Anslut datorn till adaptern med en Ethernet-kabel.
5. Njut!

Mer: Att lägga till extra Powerline-adaptrar och extenders med standardinställningarna genom att ansluta dem till vägguttag på samma krets.

Svenska

Obs!

• Anslut powerline-enheter direkt i vägguttag men inte i grenuttag.
• För passthrough-powerline-enheter, anslut grenuttag i den integrerade elektriska uttaget för powerline-enheter.

Säkra nätverk via elnätet med knappen Pair

Tips: Vi rekommenderar att du ansluter powerline-enheter nära varandra vid hopparningen.

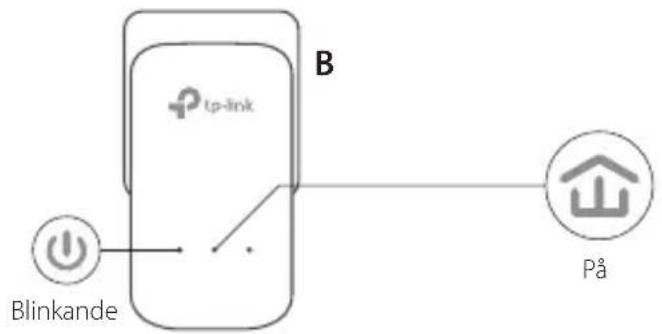

Upprätta ett säkert nätverk:

1 Tryck på knappen Pair (para) under 1 sekund på en adapter.

2 Inom 2 minuter, tryck på knappen Pair (para) under en 1 sekund på en annan adapter.

3 Klart.

Om du har mer än 2 powerline-enheter, upprepa stegen nedan för varje ytterligare enhet som konfigureras:

1 Tryck på knappen Pair (para) under 1 sekund på någon powerline-enhet i det säkra nätverket.

2 Inom 2 minuter, tryck på knappen Pair (para) under en 1 sekund på en annan adapter. 3 Klart.

FAQ (Vanliga frågor)

Q1. Hur återställer jag min Powerline-adapter?

A1. Tryck och håll in Pair när powerline-adaptern är ansluten till nätuttaget tills strömlampan slocknar och tänds igen.

A2. Använd tpPLC för att återställa Powerline-adaptern.

Svenska

Q2. Hur felsöka om det inte finns Internet-anslutning i mitt powerline nätverk?

A1. Se till att alla powerline-enheter finns på samma krets.

A2. Se till att alla Powerline-lysdioder hyser. Om inte, para ihop din adaptrar och extenders igen.

A3. Kontrollera att alla kablar och kort är ordentligt anslutna.

A4. Kontrollera om du har en Internet-anslutning genom att ansluta datorn direkt till modemet eller routern.

A5. Kontrollera att datorns IP-adress i samma segment som routerns.

Q3. Vad kan jag göra om ett framgångsrikt-parad powerline-enhet inte kopplas in efter den har flyttats till en ny plats?

A1. Prova ett annat vägguttag och se till att den är på samma krets.

A2. Försök att para ihop den igen, och se till att Powerline-LED är på.

A3. Kontrollera att eventuella störningar, som till exempel en tvättmaskin, luftkonditionering eller andra hushållsapparater som kan vara alltför nära en Powerline-enhet. Anslut apparaten till den inbyggda eluttaget (om Powerline-enheten har ett) för att ta bort elektriskt brus.

Mer avancerade konfigurationer, t.ex. uppgradering och QoS-konfiguration, kan nås via tpPLC Utility. Du kan installera tpPLC från TP-Link officiella webbplats.

Plug and Play

1. Koble en adapter til en LAN-port på ruteren med en Ethernet-kabel.
2. Koble den andre adapteren til stikkontakten på samme elektriske krets.
3. Vent til LED-lyset for Powerline ⏻ på hvilken som helst adapter slås på.
4. Koble datamaskinen til adapteren med en Ethernet-kabel.
5. God fornøyelse!

TP-Link deklarerar att denna enhet är i överensstämmelse med de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/30/EU, 2014/35/EU, 2009/125/EG och 2011/65/EU.

Den ursprungliga EU-försäkran om överensstämmelse kan hittas på http://www.tp-link.com/en/ce.

Norsk

TP-Link erklærer herved at denne enheten er i samsvar med de nødvendige kravene og andre relevante bestemmelser fra direktivene 2014/30/EU, 2014/35/EU, 2009/125/EC og 2011/65/EU.

• Håll enheten borta från vatten, eld, fukt eller varma miljöer.
• Försök inte att montera isär, reparera eller modifiera enheten.
• Eluttaget måste installeras nära utrustningen och vara lättillgänglig.
• Grenuttag kan anslutas till passthrough-enheters integrerade eluttag, men stapla inte enheter av samma eller annan typ vid normalt bruk.
• Anslut powerline-enheter direkt i vägganslutna eluttag, inte i förgreningskontakter.

Läs och följ ovanstående säkerhetsinformation när du använder enheten. Vi kan inte garantera att inga olyckor eller skador kan inträffa till följd av felaktig användning av produkten. Använd den här produkten med omsorg och på eget ansvar.

TP-Link tre års begränsad produktgaranti

Enbart för produkter av märket TP-Link.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÄTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-Link garanterar maskinvara av märket TP-Link i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-Links riktlinjer under en period på TRE ÅR från det ursprungliga inköpsdatumet för slutanvändaren.
