Producttype	Powerline-adapter (2-pack)
Model	TL-PA7020P KIT
Merk	TP-Link
Afmetingen (per adapter)	90 x 56 x 31 mm
Gewicht (per adapter)	ca. 150 g
Voeding	100-240 V AC, 50/60 Hz
Stroomverbruik	max. 3,5 W (werking), < 0,5 W (stand-by)
Datasnelheid	tot 1000 Mbit/s (Powerline AV2)
Aansluitingen	1 x Gigabit Ethernet (RJ45)
Geïntegreerd stopcontact	Ja, met geïntegreerde netfilter
WLAN-functie	Nee (alleen powerline-adapter)
Versleuteling	128-bit AES via paaringsknop
Bereik	tot 300 m in het stroomnet
Installatie	Plug & play (paaringsknop)
Compatibiliteit	HomePlug AV2, achterwaarts compatibel
Bedrijfstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-40 °C tot 70 °C
Luchtvochtigheid	10% tot 90% (niet condenserend)
Certificeringen	CE, RoHS, HomePlug AV2
Inhoud van de verpakking	2 powerline-adapters, 2 ethernetkabels, beknopte handleiding, cd met gebruikershandleiding
Garantie	2 jaar (afhankelijk van land)

Veelgestelde vragen - TL-PA7020P KIT TP-LINK

Hoe verbind ik de TP-Link TL-PA7020P Powerline-adapters?

Steek beide adapters in stopcontacten in de buurt van uw router en het doelapparaat. Verbind een adapter via een ethernetkabel met de router. Druk op de paaringsknop op de eerste adapter (ongeveer 1 seconde) en druk vervolgens binnen 2 minuten op de knop op de tweede adapter. De led blijft branden zodra de verbinding tot stand is gebracht.

Kan ik de set combineren met andere powerline-adapters?

Ja, de TL-PA7020P is compatibel met alle HomePlug AV2-standaardadapters. Druk op de paaringsknop in het bestaande netwerk en vervolgens op de nieuwe adapter om deze toe te voegen.

Wat betekenen de led-indicatoren op de adapter?

De voedings-led brandt bij stroomvoorziening. De ethernet-led geeft een actieve verbinding aan. De powerline-led geeft de verbindingskwaliteit aan: groen (goed), geel (gemiddeld), rood (slecht).

Wat is de maximale datasnelheid?

De adapter ondersteunt theoretisch tot 1000 Mbit/s (Powerline AV2). De werkelijke snelheid is afhankelijk van de kwaliteit van de stroomleiding en de afstand.

Werkt de adapter in appartementsgebouwen met gescheiden elektriciteitsmeters?

Nee, powerline-adapters werken alleen binnen dezelfde stroomkring (achter dezelfde zekeringkast). Bij gescheiden elektriciteitsmeters is geen communicatie mogelijk.

Kan ik de adapter in een stekkerdoos gebruiken?

Het wordt aanbevolen om de adapter direct in een wandstopcontact te steken, niet in een stekkerdoos of verlengsnoer, omdat deze de signaalkwaliteit kunnen verminderen.

Hoe zet ik de adapters terug naar fabrieksinstellingen?

Houd de paaringsknop ongeveer 10 seconden ingedrukt tot de powerline-led snel knippert. Laat los – de adapters worden teruggezet en moeten opnieuw worden gekoppeld.

Is de adapter energiezuinig?

Ja, de TL-PA7020P heeft een energiebesparende modus bij lage data-activiteit. Het stroomverbruik daalt dan tot onder 0,5 watt.

Welke beveiligingsfuncties zijn er?

De gegevensoverdracht wordt beveiligd met 128-bit AES-versleuteling. De paaringsknop zorgt ervoor dat alleen geautoriseerde adapters aan het netwerk kunnen deelnemen.

Waar vind ik de gebruikershandleiding als pdf?

U kunt de handleiding downloaden van de TP-Link-website in het support-gedeelte. Of gebruik de QR-code op de verpakking om direct naar de handleiding te gaan.

GEBRUIKSAANWIJZING TL-PA7020P KIT TP-LINK

1. Verbind één adapter met een LAN poort van uw router door gebruik te maken van een Ethernet kabel.
2. Sluit de andere adapter aan op wand stopcontacten op hetzelfde stroom circuit.
3. Wacht totdat de Powerline LED brandt op elke adapter.
4. Verbind uw computer met de adapter door gebruik te maken van een Ethernet kabel.
5. Veel Plezier!

Meer: Om meerdere Powerline adapters en extenders toe te voegen met de standaard instellingen, stop deze dan simpelweg in de wand stopcontacten op hetzelfde elektrische circuit.

Nederlands

Attentie

• Sluit de powerline adapters direct aan op wand stopcontacten en niet in verlengsnoeren.
• Voor passthrough powerline adapters, sluit de verlengsnoeren aan op de geintegreerde stopcontacten van de powerline adapters.

Beveilig het Powerline Netwerk met de Pair Knop.

Tips: We raden u aan om de powerline adapters in de buurt van elkaar aan te sluiten tijdens het pair proces.

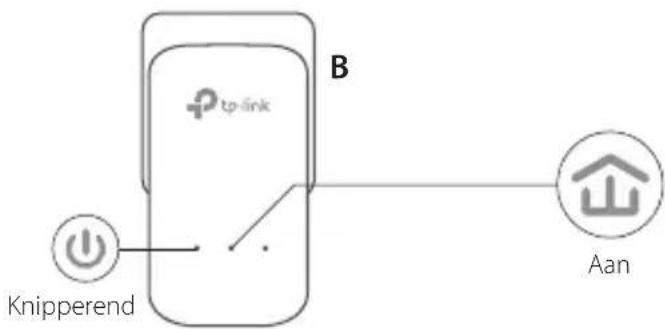

Een beveiligd netwerk opzetten:

1 Druk de Pair knop voor 1 seconde op één adapter.

2 Druk binnen 2 minuten, voor 1 seconde op de Pair knop van de andere adapter.

3 Klaar.


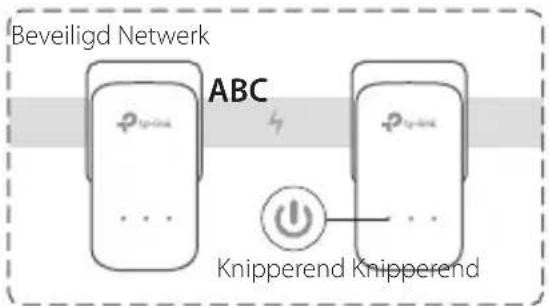

Als u meer dan 2 powerline adapters heeft, herhaal dan onderstaande stappen om elke adapter te configureren.

1 Druk op de Pair knop voor 1 seconde op elk powerline apparaat in het beveiligde netwerk.

2 Druk binnen 2 minuten, voor 1 seconde op de Pair knop van de extra powerline adapter. 3 Klaar.

FAQ (Veelgestelde Vragen)

Q1. Hoe kan ik de powerline adapter resetten?

A1. Als de powerline adapter is aangesloten op het stopcontact, dan houdt u de Pair knop ingedrukt totdat het aan/uit- lampje ⏻ even uit gaat en daarna weer aangaat.

A2. Gebruik de tpPLC Utility om de powerline adapter te resetten.

Nederlands

Q2. Hoe problemen op te lossen als er geen internet verbinding is in mijn powerline netwerk?

A1. Zorg ervoor dat alle powerline apparaten zijn aangesloten op dezelfde stroomgroep.
A2. Zorg ervoor dat u alle powerline LED 📁's aan zijn, indien niet, pair dan uw adapters en extenders opnieuw.
A3. Zorg ervoor dat alle hardware verbindingen correct en vast zijn aangesloten.
A4. Controleer of u een internet verbinding heeft door uw computer direct aan te sluiten op uw modem of router.
A5. Zorg ervoor dat uw computer een IP adres heeft dat zich in dezelfde subnet bevind als dat van uw router.

Q3. Wat kan ik doen als een succesvol gepaird powerline apparaat niet opnieuw verbindt nadat deze verplaatst is naar een nieuwe locatie?

A1. Probeer een ander stopcontact en zorg ervoor dat deze zich in hetzelfde stroomcircuit bevindt.
A2. Probeer opnieuw te pairen en zorg ervoor dat de powerline LED aan is.
A3. Controleer op mogelijke signaalstoringen, zoals een vaatwasser, airco of andere huishoudelijke apparaten dat mogelijk te dicht op de powerline adapters is aangesloten. Sluit het huishoudelijk apparaat aan op het geintegreerde stopcontact (als de powerline adapter er een heeft) om eventuele signaal ruis uit te sluiten.

Meer geavanceerde configuraties, zoals een firmware upgrade en QoS configuraties zijn toegankelijk door de tpPLC Utility. U kunt de tpPLC Utility installeren vanaf TP-Link's officiële website.

Plug and Play

TP-Link verklaart hierbij dat dit apparaat in overeenstemming is met de essentiële eissen en andere relevante bepalingen van de richtlijnen 2014/30/EU, 2014/35/EU, 2009/125/EG en 2011/65/EU.

De oorspronkelijke EU verklaring van overeenstemming is te vinden op http://www.tp-link.com/en/ce.

Svenska

Veiligheidsinformatie

• Houd het apparaat uit de buurt van water, vuur, vochtigheid of warme omgevingen.
  • Probeer het apparaat niet te demonteren, repareren of aan te passen.
• Het stopcontact moet zich dicht bij de apparatuur bevinden en moet gemakkelijk toegankelijk zijn.
• Sluit voor passthrough apparaten de stekkerdozen aan op de geïntegreerde elektrische aansluitingen van de apparaten. De apparaten van hetzelfde type of een ander type mogen bij normaal gebruik niet op elkaar worden gestapeld.
• Sluit de powerline apparaten rechtstreeks aan op het stopcontact, dus geen stekkerdoos/verlengsnoer. Lees en volg bovenstaande veiligheidsinformatie tijdens het gebruik van het apparaat. Wij kunnen niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat. Gebruik dit product met zorg en gebruik op eigen risico.

TP-Link 3-jarige beperkte productgarantie

Geldt alleen voor producten van het merk TP-Link.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een periode van DRIE JAAR na de oorspronkelijke datum van aanschaf via de detailhandel door de

eindgebruiker-koper.
