TL-PA7020P KIT - Powerline-sovitin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Powerline-sovitin (2 sarja)
Malli	TL-PA7020P KIT
Merkki	TP-Link
Mitat (per sovitin)	90 x 56 x 31 mm
Paino (per sovitin)	noin 150 g
Virtalähde	100-240 V AC, 50/60 Hz
Virrankulutus	max. 3,5 W (toiminta), < 0,5 W (valmiustila)
Tiedonsiirtonopeus	jopa 1000 Mbit/s (Powerline AV2)
Liitännät	1 x Gigabitin Ethernet (RJ45)
Integroitu pistorasia	Kyllä, integroidulla verkkosuodattimella
WLAN-toiminto	Ei (puhdas Powerline-sovitin)
Salaus	128-bittinen AES pariliitospainikkeella
Kantama	jopa 300 m sähköverkossa
Asennus	Plug & Play (pariliitospainike)
Yhteensopivuus	HomePlug AV2, taaksepäin yhteensopiva
Käyttölämpötila	0 °C - 40 °C
Säilytyslämpötila	-40 °C - 70 °C
Ilmankosteus	10 % - 90 % (tiivistymätön)
Sertifioinnit	CE, RohS, HomePlug AV2
Toimitus sisältää	2 Powerline-sovitinta, 2 Ethernet-kaapelia, pikaopas, CD käyttöohjeella
Takuu	2 vuotta (maasta riippuen)

Usein kysytyt kysymykset - TL-PA7020P KIT TP-LINK

Kuinka yhdistän TP-Link TL-PA7020P Powerline-sovittimet?

Työnnä molemmat sovittimet pistorasioihin reitittimesi ja kohdelaitteen lähellä. Yhdistä yksi sovitin Ethernet-kaapelilla reitittimeen. Paina pariliitospainiketta ensimmäisessä sovittimessa (noin 1 sekunti) ja paina sitten 2 minuutin kuluessa toisen sovittimen painiketta. LED palaa jatkuvasti, kun yhteys on muodostettu.

Voinko yhdistää sarjan muiden Powerline-sovittimien kanssa?

Kyllä, TL-PA7020P on yhteensopiva kaikkien HomePlug AV2 -standardisovittimien kanssa. Paina pariliitospainiketta olemassa olevassa verkossa ja sitten uudessa sovittimessa lisätäksesi sen.

Mitä LED-merkkivalot tarkoittavat sovittimessa?

Power-LED palaa, kun virta on kytketty. Ethernet-LED osoittaa aktiivisen yhteyden. Powerline-LED kertoo yhteyden laadusta: vihreä (hyvä), keltainen (keskinkertainen), punainen (huono).

Mikä on maksimi tiedonsiirtonopeus?

Sovitin tukee teoriassa jopa 1000 Mbit/s (Powerline AV2). Todellinen nopeus riippuu sähköjohdon laadusta ja etäisyydestä.

Toimiiko sovitin kerrostaloissa, joissa on erilliset sähkömittarit?

Ei, Powerline-sovittimet toimivat vain samassa virtapiirissä (saman sulakerasian takana). Erillisillä sähkömittareilla viestintä ei ole mahdollista.

Voinko käyttää sovitinta jatkojohdossa?

On suositeltavaa kytkeä sovitin suoraan seinäpistorasiaan, ei jatkojohtoon tai jatkojohtoon, koska ne voivat heikentää signaalin laatua.

Kuinka palautan sovittimen tehdasasetukset?

Pidä pariliitospainiketta painettuna noin 10 sekuntia, kunnes Powerline-LED vilkkuu nopeasti. Vapauta – sovittimet palautetaan tehdasasetuksiin ja ne on yhdistettävä uudelleen.

Onko sovitin energiatehokas?

Kyllä, TL-PA7020P:ssä on energiansäästötila alhaisella data-aktiivisuudella. Virrankulutus laskee tällöin alle 0,5 wattiin.

Mitä turvaominaisuuksia on?

Tiedonsiirto suojataan 128-bittisellä AES-salauksella. Pariliitospainike varmistaa, että vain valtuutetut sovittimet liittyvät verkkoon.

Mistä löydän käyttöohjeen PDF-muodossa?

Voit ladata ohjeen TP-Linkin verkkosivuilta tukiosiosta. Tai käytä pakkauksessa olevaa QR-koodia päästäksesi suoraan ohjeeseen.

KÄYTTÖOHJE TL-PA7020P KIT TP-LINK

1. Kytke yksi sovitin reitittimen LAN-porttiin Ethernet-kaapelilla.
2. Kytke toinen sovitin pistorasiaan, joka on samassa virtapiirissä.
3. Odota, kunnes sovittimen Powerline-merkkivalo 🏠 sammuu.
4. Kytke tietokone sovittimeen käyttämällä Ethernet-kaapelia.
5. Hyviä hetkiä tuotteesi parissa!

Lisää Voit lisätä uusia Powerline-sovittimia ja -laajentimia oletusasetuksin, kytke ne vain pistorasiaan, joka on samassa virtapiirissä.

Suomi

Huomio

• Kytke Powerline-laitteet suoraan pistorasiaan ilman jatkojohtoa.
• Jos Powerline-laitteet ovat läpilaskevia, kytke jatkojohdot Powerline-laitteen integroituun pistorasiaan.

Muodosta Powerline-verkko Pair-painikkeella

Vinkkejä: Suosittelemme, että kytket Powerline-laitteet lähelle toisiaan laiteparin muodostamisen ajaksi.

Määritä suojattu verkko:

1 Paina yhden sovittimen Pair-painiketta 1 sekunnin ajan.

2 Paina 2 minuutin sisällä toisen sovittimen Pair-painiketta 1 sekunnin ajan.

3 Valmis.


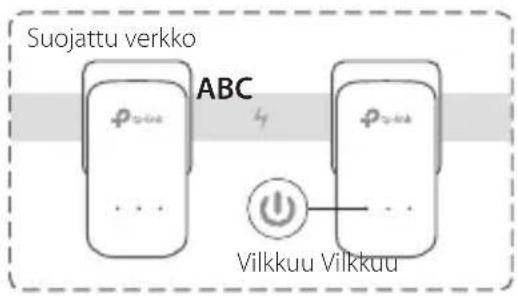

Jos Powerline-tuotteita on useampi kuin 2, toista yllä olevat vaiheet kunkin määritettävän laitteen kohdalla:

1 Paina suojatun verkon kunkin Powerline-laitteen Pair-painiketta 1 sekunti.

2 Paina 2 minuutin sisällä toisen Powerline-laitteen Pair-painiketta 1 sekunnin ajan.

3 Valmis.

FAQ (usein kysytyt kysymykset)

K1. Miten nollaan Powerline-sovittimen?

V1. Kun Powerline sovitin asetetaan pistorasiaan, pidä Pair-painiketta painettuna, kunnes Power LED usmuuu hetkiseksi ja syttyy uudelleen.

V2. Nollaa Powerline-sovitin tpPLC-apuohjelmalla.

Suomi

K2. Miten suoritan vianmäärityksen, jos Powerline-verkossa ei ole Internet-yhteyttä?

V1. Varmista, että kaikki Powerline-laitteet ovat samassa sähköpiirissä.
V2. Varmista, että kaikki Powerline-merkkivalot 📁 palavat. Jos eivät pala, muodosta sovittimien ja laajentimien välille uudelleen laitepari.
V3. Varmista, että kaikki laiteliitännät on kytketty oikein ja tiukasti.
V4. Tarkista Internet-yhteys kytkemällä tietokone suoraan modeemiin tai reitittimeen.
V5. Varmista, että tietokoneen IP-osoite on samassa segmentissä kuin reitittimen.

K3. Mltä voin tehdä, jos Powerline-laite, jonka laiteparin muodostus on onnistunut, ei muodosta yhteyttä kun se siirretään uuteen paikkaan?

V1. Kokeile toista pistorasiaa ja varmista, että se kuuluu samaan virtapiiriin.
V2. Kokeile muodostaa laitepari uudelleen ja varmista, että Powerline-merkkivalo 📄 palaa.
V3. Tarkista häiriöt, kuten pesukoneet, ilmastointilaitteet ja muut laitteet, jotka saattavat olla liian lähellä jotain Powerline-laitetta. Kytke laite integroituun sähköpistokkeeseen (jos Powerline-laitteessa on sellainen) vähentääksesi sähköistä kohinaa.

Lisäkonfiguraatioihin, kuten laiteohjelmistopäivityksiin ja QoS-konfiguraatioon, päästään tpPLC-apuohjelman kautta. Voit asentaa tpPLC-apuohjelman TP-Linkin viralliselta sivustolta.

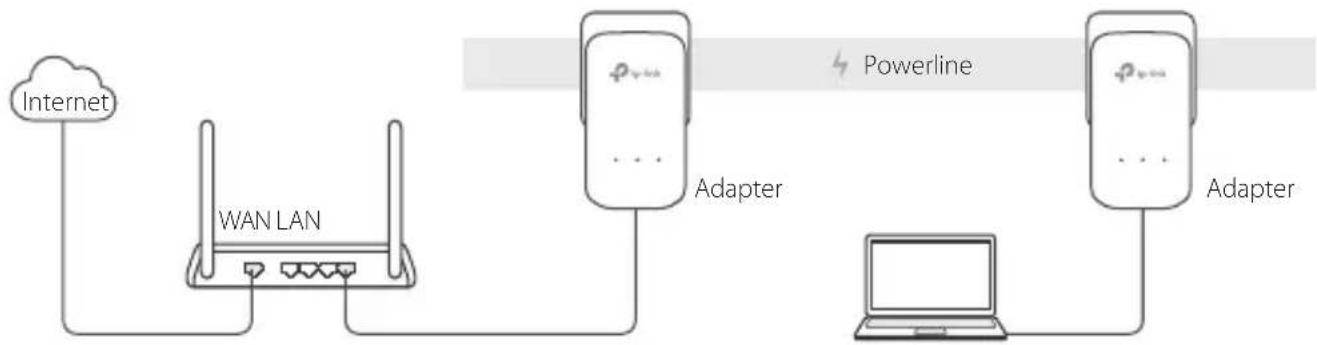

Plug en Play

TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien 2014/30/EU, 2014/35/EU, 2009/125/EY ja 2011/65/EU olennaisia vaatimuksia ja muita asianmukaisia ehtoja.

Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa http://www.tp-link.com/en/ce.

Nederlands

Turvallisuutta koskevat tiedot

• Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristöstä.
• Älä yritä purkaa, korjata tai muuntaa laitetta.
• Pistoke asennetaan laitteiden lähelle ja helposti saataville.
• Yhdistä jatkojohto Passthrough-laitteiden kohdalla laitteiden integroituihin sähköpistokkeisiin, mutta saman tai eri tyypin laitteita ei tule normikäytössä kasata yhteen.
• Kytke Powerline-laitteet suoraan seinäpistokkeisiin, ei jatkojohtoihin.

Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta. Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuuksia tai vaurioita. Käytä tätä tuotetta varoen ja omalla vastuullasi.

TP-Link kolmen vuoden rajoitettu tuotetakuu

Vain TP-Link-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-Link:in ohjeiden mukaisessa käytössä, KOLMENA VUOTENA siitä päivämäärästä, jona loppukäyttäjä sen alun perin hankki.
