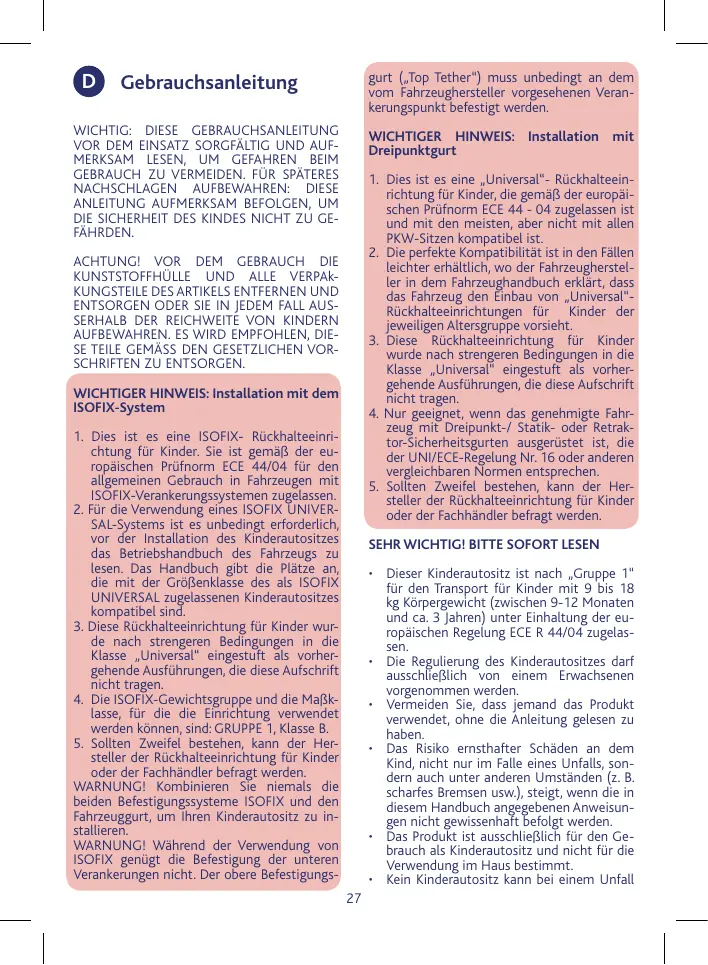

BEDIENUNGSANLEITUNG KEY 1 ISOFIX CHICCO

WICTIG: DIESE GEBRAUCHSANLEITUNG VOR DEM EINSATZ SORGFALTIG UND AUFERKSAM LESEN,UM GEAHREN BEIM GEBRAUCH ZU VERMEIDEN. FÜR SPATERES NACHSCHLAGEN AUFBEWAHREN: DIESE ANLEITUNG AUFERKSAM BEFOLGEN,UM DIE SICHERHEIT DES KINDES NICTZ UG FAHRDEN.

ACHTUNG!VOR DEM GEBRAUCH DIE KUNSTSTOFFHULLE UND ALLE VERPAKKUNGSTEILE DES ARTIKELS ENTFERNEN UND ENTSORGEN ODER SIE IN JEDEM FALL AUSSERHALB DER REICHWEITE VON KINDERN AUFBEAWAHREN. ES WIRD EMPFOHLEN, DISE TEILE GEMASS DEN GESETZLICHEN VORSCHRIFTEN ZU ENTSORGEN.

WICHTIGER HINWEIS: Installation mit dem ISOFIX-System

1. Dies ist es eine ISOFIX- Rückhalteeinrichtung für Kinder. Sie ist gemäß der europäischen Prüfnorm ECE 44/04 für den allgemeinen Gebrauch in Fahrzeugen mit ISOFIX-Verankerungssystemen zugelassen.
2. Für die Verwendung eines ISOFIX UNIVERSAL-Systems ist es unbedingt erforderlich, vor der Installation des Kinderautositzes das Betriebshandbuch des Fahrzeugs zu lessen. Das Handbuch gibt die Plätze an die mit der Größenklasse des als ISOFIX UNIVERSAL zugelassenen Kinderautositzes kompatibel sind.
3. Diese Rückhaltteeinrichtung für Kinder wurde nach strongeren Bedingungen in die Klasse „Universal" eingestuft als vorhergehende Aufführungen, die diese Aufschrift nicht tragen.
4. Die ISOFIX-Gewichtsgruppe und die Maßklasse, für die die Einrichtung verwendert werden konnen, sind: GRUPPE 1, Klasse B.
5. Sollen Zweifel bestehen, kann der Hersteller der Rückhalteeinrichtung für Kinder oder der Fachhändler beframt werden.

WARNING! Kombinieren Sie niemals die beiden Befestigungssysteme ISOFIX und den Fahrzeuggurt, um ihren Kinderautositz zu installieren.

WARNING! Wahrend der Verwendung von ISOFIX genegt die Befestigung der unteren Verankerungen nicht. Der obere Befestigungss

gurt (,Top Tether") muss unbedingt an dem vom Fahrzeughersteller vorgesehen Verankerungspunkt befestigt werden.

WICHTIGER HINWEIS: Installation mit Dreipunktgurt

1. Dies ist es eine „Universal" - Rückhalteinrichtung für Kinder, die gemäß der europäischen Prüfnorm ECE 44 - 04 zugelassen ist und mit den meisten, aber nicht mit allen PKW-Sitzen kompatibel ist.
2. Die perfekte Kompatibilität ist in den Fällen leichter erhältlich, wo der Fahrzeughersteller in dem Fahrzeughandbuch erklärt, dass das Fahrzeug den Einbau von „Universal“ Rückhalteeinrichtungen für Kinder der jeweiligen Altersgruppe vorsieht.
3. These "Rückhalteeinrichtung für Kinder wurde nach strengeren Bedingungen in die Klasse „Universal" eingestuft als vorhergehende Aufführungen, die diese Aufschrift nicht/TRagen.
4. Nur geeignet, wenn das genehmigte Fahrzeug mit Dreipunkt-/ Statik- oder Retraktor-Sicherheitsgarten ausgerüstet ist, die der UNI/ECE-Regelung Nr. 16 oder anderen vergleichbaren Normen entsprechen.
5. Solften Zweifel bestehen, kann der Hersteller der Rückhalteeinrichtung für Kinder oder der Fachhändler befragt werden.

SEHR WICHTIG! BITTE SOFORT LESEN

• Dieder Kinderautositz ist nach „Gruppe 1" für den Transport für Kinder mit 9 bis 18 kg Körpersgewicht (zwischen 9-12 Monaten und ca. 3 Jahren) unter Einhaltung der europäischen Regelung ECE R 44/04 zugelassen.
  Die Regulierung des Kinderautositzes dar aufschnittlich von einem Erwachsenen vorgenommen werden.
• Vermeiden Sie, dass jeder das Produkt verwendet, ohne die Anleitung gelesen zu haben.
• Das Risiko ernshtafter Schäden an dem Kind, nicht nur im Falle eines Unfalls, sondern auch unter anderen Umständen (z. B. scharfes Bremsen usw.), steigt, wenn die in thisem Handbuch angegebenen Anweisungen nicht gewissenhaft befolgt werden.
• Das Produkt ist ausschließlich für den Gebrauch als Kinderautositz und nicht für die Verwendung im Haus bestimmt.
• Kein Kinderautositz kann bei einem Unfall

die totale Sicherheit des Kindes gewährleisten, aber die Verwendung theses Produktest reduiert das Verletzungs- und Todesrisiko des Kindes.

• Verwenden Sie den Kinderautositz stets korrekt installiert und mit angelegten Gurten auch für kurze Fahrten. Wir dies nicht getan, wird die Unversehrtheit des Kindes beeinträchtigt. Prufen Sie insbesondere, ob der Gurt entsprechend gespannt ist, nicht verdrecht oder sich in einer nicht korrekten Position befindet.
• Nach einem auch nur leichten Unfall kann der Kinderautositz Beschädigungen haben, die mit bloßem Auge nicht zu erkennen sind: Daher muss er auf jeder Fall ersetzt werden.
• Verwenden SieitteibekeineSecondhand-Kinderautositze.Sie konnten extrem gefährliche strukturelle Schaden haben,die mit blosem Auge nicht zu erkennen sind,aber die Sicherheit des Produktes beeintrachtigen.
• Einen Kinderautositz nicht benutzten, wenn Teile beschädigt, verformt oder stark abgenutzt sein sollenen: Die Sicherheitsfaktoren können nicht mehr gegeben sein.
• Nehmen Sie am Produkt keinerlei Veränderung oder Zusätzele ohne Zustimmung des Herstellers vor. Montieren Sie stets nur Zubehör-, Ersatz- oder Bestandteile, die vom Hersteller für die Verwendung mit dem Kinderautositz vorgesehen sind.
• Benutzen Sie nichts, wie z. B. Kissen oder Decken, um den Kinderautositz zu erhöhen oder das Kind im Kinderautositzhigher sitzen zu halten: Im Falle eines Unfalls konnte der Kinderautositz nicht korrekt funktionieren.
• Prufen Sie, ob sich keine Gegenstände zwischen dem Kinderautositz und dem Sitz oder zwischen dem Kinderautositz und der Tur befristend.
• Prüfen Sie, ob die Sitze des Fahrzeugs (zusammenklappbar, umklappbar oder sich drehend) festgestellt sind.
• Achten Sie daraufauf, dass sich im Fahrzeug, vor allem auf der Hutablage, keine Gegenstände befinden, die bei einem Unfall oder scharfem Bremsen Inssassen verletzen können. Alle Gegenstände im Auto sollenn in geeigneter Weise geschichert werden.
• Lassen Sie nicht zu, dass andere Kinder mit den Komponenten und Teilen des Kinderautositzes玩游戏.
• Lassen Sie das Kind niemals im Auto allein,

dies konnte gefährlich sein!

• Der Kinderautositz ist nur für ein Kind ausgelegt.
• Achten Sie darauf, dass alle Insassen zu ihrer eigenen Sicherheit im Fahrzeug angeschnalt sind. Ein Insasse, der nicht mit dem Sicherheitsgurt angeschädlt ist, kann bei einem Unfall eine Gefähr für das Kind im Kinderautositz darstellen.
• WARNUNG! Vergewissem Sie sich bei der Verstellung (von Kopfstüte und Gurten), dass die beweglichen Teile des Kinderautositzes nicht mit dem Körper des Kindes in Kontakt kommt.
• Falls während der Fahrt am Kinderautositz Verstellungen vorgenommen werden müssen oder das Kind ihre Aufmerksamkeit bereits, bringen Sie das Fahrzeug an einem sicheren Ort zum Stillstand.
  Prufen Sie regelmäßig, ob das Kind nicht das Gurtschloss der Sicherheitsgarte öffnet und nicht mit dem Kindersitz oder Teilen davon spiel.
• Vermeiden, dem Kind während der Fahrt Speisen, insbesondere Lutscher, Eis am Stiel oder andere Speisen am Stiel zu geben. Im Falle eines Unfalls oder scharfen Bremsens konnten sie das Kind verletzen.
• Machen Sie während einer langen Autofahr t ofters Pause: Das Kind ermudet sehr schnell im Kinderautositz und muss sich bewegen. Es wird empfohlen, das Kind auf der Burgerstiegseite ein- und aussteigen zu lassen.
• Nicht die Etiketten und Markenzeichen am Produkt entfern.
• Ein langes Aussetzen des Kinderautositzes an der Sonne vermeiden: Es konnten dadurch Farbveränderungen an den Materialien und Stoffen auftreten.
• Falls Ihr Fahrzeug länger in der Sonne stand, vergewisern Sie sichitte, bevor Sie das Kind in den Kinderautositz setzen, dass kein Teil des Kinderautositzes überhitz ist: Lassen Sieitte den Kinderautositz abkühlen, um Verbrennungen zu vermeiden.
• Wenn das Kind nicht transportiert wird, muss der Kinderautositz, wenn im Fahrzeugginnenraum vorhanden, (durch ISOFIX-Befestigungen oder Dreipunktgurt) fixiert gelassen oder im Kofferruma verstaut werden. Der nicht befestigte Kinderautositz kann im Falle eines Unfalls oder scharfen Bremsens für die Fahrgäste eine Gefahr darstellen.
  Die Gesellschaft Artsana überimmt bei unsachgemäß und von den vorliegenden

Anweisungen abweichender Verwendung deses Produktes keine Haftung.

GEBRAUCHSANLEITUNG

BESTANDTEILE
EINSATZBESCHRANKUNGEN UND -ANFORDERUNGEN FÜR PRODUKT UNDFAHRZEUGSITZ
- INSTALLATION DES KINDERAUTOSITZES IM AUTO MIT DEM ISOFIX-SYSTEM
INSTALLATION DES KINDERAUTOSITZES IM AUTO MIT DREIPUNKT-SICHERHEIT- SGURT
HINWEISE FÜR EINE CORREkte INSTALLATION DES KINDERAUTOSITZES
HINEINSETZEN DES KINDES IN DEN KINDERAUTOSITZ
VERSTELLUNG DER KOPFSTUTZE UND DER GURTE
VERSTELLUNG DER SITZNEIGUNG
WARTUNG

BESTANDTEILE (Abb. 1-2-3-4-5)

Abb.1 (Vorderseite)

A. Kopfstützenkissen
B. Gurtführungsschlitze
C. Schulterpolster
D. Kinderautositzgurte
E. Gurtlangenverstelltaste
F. Gurtlängenverstellband
G. Gurtschloss
H. Bezug
I. Gepolsterter Mittelstag
J. Kinderautositzbasis
K. Sitzfläche des Kinderautositzes
L. Entriebelungsgriff des ISOFIX-Systems

Abb. 2 (Rückseite)

M. Verstelltaste für die Kopfstütze
N. Zulassungsetikett
O. Befestigungslatte der Sicherheitsgurte
P1 ISOFIX-System
P2 Top Tether

Abb.3 (SEITENANSICHT)

Q. Verstellhebel der Sitzfläche
R. Durchzugsführung des waagerechten Abzweigung des Dreipunkt-Sicherheitsautogurtes
S1. Durchzugsführung der diagonalen Abweizung des Dreipunkt-Sicherheitsautojugures
S. Gurtblockklemme der diagonalen Abweizung des Autogurtes
T. Etiketten mit Installationsanweisungen
U. ISOFIX-System

Abb. 4 (Vorrichtung ISOFIX-System)

V. Rastarme
W. Schutzkappen
X. Entriegelungstasten
Y. Anzeiger für erfolgtes Schließen

Abb. 5 (Vorrichtung TOP TETHER)

Z. Gurt

AA. Regler
BB. Spannungsanzeiger
CC. Haken

EINSATZBESCHRÄNKUNGEN UND -ANFORDERUNGEN FÜR PRODUKT UNDFAHRZEUGSITZ

WARNING! Halten Sie gewissenhaft die folgenden Verwendungsbeschränkungen und -anforderungen des Produktes und des Fahrzeugstitzes ein: Andernfalls ist keine Sicherheit gewährt.

• Das Gewicht des Kindes damit nur zwischen 9 und 18kg liegen.
• Wenn der Kinderautositz mit dem Autogurt auf dem Sitz installiert wird, muss leutzer mit einem Dreipunkt-, Statik- oder Retraktor-Sicherheitsgurt ausgestellt sein, der nach der UNI/ECE-Regelung Nr. 16 oder anderen vergleichbaren Normen zugelassen ist (Abb. 6).
• Der Kinderautositz kann mit dem ISOFIX-System in den Positionen installiert werden, die im Betriebshandbuch des Fahrzeugs angegeben sind.
• Der Kinderautositz kann auf einem beliebigen vorderen Beifahrsitz oder Rücksitz installiert werden und musts stets in Fahrtrichtung ausgerichtet sein. Verwendten Sie diesen Kinderautositz niemals auf freihtlich ausgerichteten oder gegen die Fahrtrichtung liegenden Sitzen (Abb. 7).

WARNING! Nach den Unfallstatistiken sind die hinteren Fahrzeugsitme im allgemeinen Sicherer als der vordere, weshal sie für die Montage des Kinderautositzes vorzuziehen sind. Insbesondere ist der sicherste Sitz der in der Mitte halten.

Wird der Kinderautositz auf dem Vordersitz positioniert, wird für eine größere Sicherheit empfohlen, den Fahrzeugtss so welt zureick-zustellen, wie es mit den anderen Insassen auf dem Rucksitz vereinbar ist und die Ruckenlehne so senkrecht wie möglich zu stellen. Wenn das Auto mit einer Höhenreglervorrichtung fur den Gurt ausgestattet ist, muss diese in der niedrigsten Position fixiert sein. Prufen Sie dann, ob der Gurtregler sich in zurückgestellter

(oder maximal gleichgerichteter) Position zur Ruckenlehne des Fahrzeugsitzes befindet.
Wenn der Vordersitz mit einem Frontalairbag ausgestattet ist, wird davon abgeraten, den Kinderautositz auf diesen Sitz zu installmenten. Bei einer Installation auf einem durch Airbag geschlossen Sitz stets im Betriebshandbuch des Fahrzeugs nachschlagen.

WARNUNGT Den Kinderautositz niemals auf einem Sitz mit nur einem Zweipunkt-Beckengurt installmenten (Abb. 8).

INSTALLATION DES KINDERAUTOSITZES MIT ISOFIX-SYSTEM IM AUTO

INSTALLATIONSVORBEREITUNG

1. Den Entregelungsgriff des ISOFIX-System nach außen ziehen (Abb. 9).
2. Wahlend der Griff gezogen gehalten wird, das ISOFIX-System VOLLSTANDIG aus dem hinteren Teil der Ruckenlehne hersausziehen (Abb. 10). Sich vergewissern, dass das System bis zum Anschlag Herausgegenz ist.
3. Die beiden roten Tasten (Y) der ISOFIX-Rastarme nach innen drucken (Abb. 11a) und, während sie gestrückt gehalten werden, die beiden Schutzkappen (X) abnehmer (Abb. 11b).
4. Die beiden Kappen in die entsprechenden Aufnahmen unter der Basis setzen (Abb. 12a - 12b).

WARNING! Die Kappen sorgfält aufbewahren, da sie für das Wiedereinsetzen des ISOFIX-Systems in die Basis unentbehrihlich sind, wenn das System nicht verwendet wird.

INSTALLATION DES KINDERAUTOSITZES

1. Den Kinderautositz auf dem gewährten Sitz positionieren.WARNING! Überprüfen Sie, dass sich zwischen dem Kinderautositz und derTür keine Gegenstände befinden.
2. Haken Sie die beiden ISOFIX-Rastarme in die entsprechenden ISOFIX-Rastbügen ein, die sich am Fahrzeugsitz zwischen Ruckenlehne und Sitz befinden (Abb. 13). WARNING! Vergewissern Sie sich, dass das Einhaken korrekt erfolgt ist, indem Sie prüfen, ob die beiden Anzeiger (Z) eine grüne Farbe zeigen.
3. Drucken Sie kraftig den Kinderautositz gegen die Auto-Rückenlehne (Abb. 14), um die größte Haftung zu garantieren.

INSTALLATION DES VERAKERUNGSPUNKTES TOP TETHER"

Die Installation des Kinderautositzes wird ein

zig und allein durch die Installation des Verankerungspunktes „Top Tether“ kompletiert.

WARNING! Schlagen Sie in der Gebrauchsanleitung des Fahrzeugs nach, um den Verankerungspunkt Top Tether des Kinderautositzes zu finden. Diese Verankerungspunkt ist durch ein entsprechendes Etikett gekennzeichnet (Abb. 15) und kann sich in den Positionen befinden, die in den Abbildungen 16a-16b-16c-16d -16e angegeben sind.

WARNUNG! Prufen, ob die für den Top Tether verwendete Verankierung die vorgesehene ist. Er sollte nicht mit einem Ring verwechselt werden, der für die Gepäckbefestigung vorgehen ist (Abb. 17).

WARNING! Den Top Tether zwischen dem oberen Teil der Rückenlehne des Fahrzeugstütes und der Kopfstütze durchziehen. Niemals den Top Tether über der Kopfstütze durchziehen (Abb. 18).

1. Nachdem der Verankerungspunkt gefunden wurde, den Haken (DD) des Top Tethers einhaken (Abb. 19).
2. Die Gurtlänge des Top Tethers einstellen, indem energisch an dem Band gezogen wird, um es zu spannen (Abb. 20). Die Bestätigung der korrekten Spannung erfolgt durch die grüne Farbe des Anzeigers am Band (Abb. 21).
   10.Das überschüsse Band aufwickeln und es durch den entsprechenden Klettverschluss absichern (Abb. 22).

DEMONTAGE

WARNING! Das Kind aus dem Kinderautositz..., behnem, bevor dieser demontiert wird.

1. Den Top Tether lockern, indem auf die entsprchende Taste BB gedrückt wird (Abb. 23) und den Haken lose.
2. Das Top Tether-Band aufwickeln und es mit dem entsprechenden Klettverschluss sichern (Abb. 22).
3. An dem Entriegelungsgriff des ISOFIX-System (L) ziehen und, während Sie ihren gezogen halten, den Kinderautositz von der Fahrzeugrückenlehne bis zur kompletten Entnahme des ISOFIX-Systems abnehmer (Abb. 24a-24b).
4. Durch das Hineindrücken der beiden roten Tasten die Rastarme aus den entspruchenden ISOFIX-Rastbögeln am Fahrzeugsitz lösen (Abb. 25).
5. Die beiden vorher angebrachten Kappen von der Basis des Kinderautositzes abnehmen und sie an den entsprechenden

ISOFIX-Rastarmen einsetzen, wobe darauf zu achten ist, dass die beiden Enden nach innen gewandt sind (Abb. 26a-26b).

1. Das ISOFIX-System in das Innere der Kinderautositzbasis drucken und es so weiter vollständig in die Basis eintreten setzen (Abb. 27).

INSTALLATION DES KINDERAUTOSITZES IM AUTO MIT DERIPUNKT-SICHERHEITSGURT

WARNUNG! DEN AUTOGURT NICTT IN Anderen POSITIONEN ALS DEN IN DIESER GEBRAUCHSANLEITUNG ANGEGEBENEN DURCHZIEHEN, DA DIE SIES SICHERHEIT DES KINDES BEEINTRACHTIGEN KONNTE!

Die Gurtdurchführungen sind an dem Kinderautositz mit roten Elementen gekenneichnet. WARNUNG! These Anleitung bezieh sich sowohl im Text als auch in den Zeichnungen auf eine Installation auf dem hinteren rechten Fahrzeugsitz. Für die Installation in anderen Positionen muss dieselbe Abfolge der Arbeitsgänge vorgenommen werden.

1. Den Kinderautositz auf dem gewährten Sitz positionieren.WARNING!Vergewissern Sie sich, dass sich keine Gegenstände zwischen dem Kinderautositz und dem Fahrzeugssitz oder zwischen dem Kinderautositz und der Tur befohend.
2. Die Ruckenlehne des Kinderautositzes vollständig zurückklappen, indem man den Hebel unter der Sitzfläche zu sich heranzielt (Q) (Abb. 28).
3. Den Sicherheitsgurt des Fahrzeugs lang ziehen und他们在达的 Raum zwischen der Ruckenlehne und der Basis des Kinde-automitzen durchfuhren (Abb. 29).
4. Den Beckengurt des Dreipunkt-Sicherheitsguttes des Fahrzeugs durch die entspruchenden Durchzugsführung der Gurteziehen (Abb. 30).
5. Den Gurt von der oberen Seite des Kinderautositzes hersausziehen und in das Gurtschloss des Sitzes befestigten (Abb. 31).
6. Die Gurtblockierklemme (T) an derselben Seite des Gurtschlosses des Sitzes öffnen, indem auf ihren Hebel gedrückt wird (Abb. 32).
7. In die Gurtblockierklemme die diagonale Abzweigung des Fahrzeuggurtes einführen und sie genau wie in Abb. 33 gezeigt positionieren. Den Hebel der Klemme loslassen, der dann automatisch in die Blockierposition zurückkehr.
8. Krajfrig an der diagonalen Abzweigung des Autogurtesziehen und den Kinderautositz

gut an dem Fahrzeugssitz anliegen lassen (Abb. 34), sich gegebenenfalls mit einem Knie auf den Kinderautositz stützen.
9. Den oberen Teil des diagonalen Gurtes durch das Innere der Führung S1ziehen und inh genau wie in Abbildung 35 gezeigt positionieren.
10.Kraftig den Gurt in der in Abbildung 35 gezeugten Richtung ziehen, um auch den letzten Teil des Gurtes zu spannen.
11. Prüfen, ob die Installation korrekt durchge-führt wurde (Abb. 36).

HINWEISEF FÜR EINE KORREKTE INSTALLATION DES KINDERAUTOSITZES

WARNING! Um nach der Installation nicht die Sicherheit zu beeinträchtigen, STETS prüfen, dass:

• der Fahrzeuggurt an keiner Stelle verdreht ist.
• Der Gurt in allen Bereichen gut gespannt ist.
  Am Ende der Arbeitsgänge muss der Kindeautositz gut an den Fahrzeugssitz anliegen. Solte dies nicht der Fall sein, den Installationsvorgang wiederholen.

HINEINSETZEN DES KINDES IN DEN KINDERAUTOSITZ

• Bevor Sie das Kind hineinseten, drücken Sie die Gurtverstelltaste und greifen Sie gleichzeitig die beiden Gurte des Kinderautositzes unter den Schulterpolstern und ziehen sie zu sich heran, so dass sie gelockert werden (Abb. 37).
• Öffnen Sie das Gurtschloss der Sicherheitsgurte des Kinderautositzes durch Drucken der roten Taste (Abb. 38) und erweitern Sie die Gurte nach außen. jetzt können Sie das Kind in den Kinderautositz setzen (Abb. 39).

WARNUNG! Prufen Sie stets, dass das Kind mit dem Körper gut an die Rückenlehne des Kinderautositzes angeleht n sitz (Abb. 40).

• Positionieren Sie den Mittelstag korrekt, nehemen Sie die Gurte, legen Sie die beiden Zungen des Gurtschlosses übereinander (Abb. 41a - 41b) und drucken Sie diese entschlossten in das Gurtschlossnere, bis Sie ein "Klick" horen (Abb. 42).
• Um die Sicherheit zu garantieren, wurden die beiden Gurtschlosszungen so entwickelt, dass verhindert wird, dass nur eine davon eingehakt wird.

VERSTELLUNG DER KOPFSTUTZE UND DER GURTE

Kopfstüze und Gurte können gleichzeitig in der Höhe in 6 verschiedene Positionen durch dieindhere Taste verstellt werden.

WARNING! For eine korrekte Verstellung muss die Kopfstütze so positioniert werden, dass die Gurte aus der Rückenlehne in Höhe der Schultern des Kindes austreten (Abb. 43). Um die Vertermination vorzunehmen, die Verstelltaste (M) hinter der Rückenlehne (Abb. 44) gestrukt halten und gleichzeitig die Kopfstütze bis zum Erreichen der gewünschten PositionGLEten lessen (Abb. 45). An thisem Punkt lassen Sie die Taste los und begleiten die Kopfstütze, bis Sie zur Bestätigung das Einrasten horen.

Um die Gurte des Kinderautositzes korrekt zu spannen, ziehen Sie das Verstellband der Gurte (Abb. 46) bis diese gut am Körper des Kindes anliegen.

Nach der Gurtspannung greifen Sie die Schulterpolster und ziehen sie diese nach unten, um die Gurte better am Kind anliegen zu halten.

WARNING! Die Gurte müssen gut gespannt sein, aber nicht zu stark am Kind anliegen: In Höhe der Schultern muss es möglich sein, einen Finger zwischen Gurt und Kind zu schieren.

WARNUNG! Prüfen Sie, ob die Gurte nicht verdreht sind, besonder den Beckenbereich des Kindes prufen.

VERSTELLUNG DER NEIGUNG DES KINDERAUTOSITZES

Der Kinderautositz kann in 5 Positionen ge- negt werden.

Um die Neigung zu verändern,ziehen Sie den Hebel unter der Sitzfläche zu sich heran (Q) (Abb.47)

WARNING! Nachdem die gewünschte Position erreicht ist, zuerst den Hebel loslassen, dann weiterhin die Sitzfläche bewegen, bis diese hörbar einrastet: Das korrekte Einhaken des Hebels ist somit bestätigt.

WARNUNG! Nachdem die gewinschte Position erreicht ist, stets die korrekte Spannung der Fahrzeuggurte um den Kinderautositz prüfen.

WARNING! Beim Verstellen des Kinderautositzes vergewissern Sie sich stets, dass die beweglichen Teile nicht mit dem Körper des Kindes oder anderer Kinder, die im Auto transportiert werden, in Berührung kommt.

PFLEGE

Die Reinigungs- und Wartungsarbeiten)durfen

nur von einem Erwachsenen ausgeführrt werden.

Reinigung des Bezugs

Der Bezug des Kinderautositzes kann vollständig abgezogen und von Hand oder in der Maschine bei 30^ gewaschen werden. Für die Reinigung befolgen Sieitte die Anleitung auf dem Pflege-Etikett. Niemals Scheuer- oder Lösungsmittel verwenden. Den Bezug nicht schleuedern und him ohne Auswirgen trocknen.

Der Bezug kann ausschließlich durch ein vom Hersteller genehmigtes Ersatzteil ersetzt werden, da es einen ergänzenden Teil des Kinderautositzes darstellt und somit ein Sicherheitsbestandteil ist.

WARNING! Der Kinderautositz dart nimals ohne Bezug verwendet werden, um nicht die Sicherheit des Kindes zu beeinträchtigen.

Zum Abnehmer des Bezugs müssen zuerst die Gurte herausbezogen werden, wie im Folgenden beschrieben:

• Drücken Sie die Gurtverstelltaste und greifen Sie gleichzeitig die beiden Gurte des Kiderautositzes unter den Schulterpolstern, ziehen Sie diese zu sich heran, so dass sie gelockert werden (Abb. 37).
• Lösen Sie den Sicherheitsgurt, indem Sie auf die rote Taste des Gurtschlosses drucken (Abb. 38).
  Ziehen Sie die beiden Gurtenden aus der Platte (Abb. 48).
  Ziehen Sie von vorn die Gurte so, dass sie aus der Kopfstütze und aus den Schulterpolstern gezogen werden (Abb. 49).
• Nehmen Sie den Bezug der Kopfstütze, den Mittelstag und den Bezug des Kinderautositzes ab.

Um den Bezug und die Gurte wieder anzulegen, gehen Sie wie folgt vor:

Den Mittelstag sowie den Bezug wieder an der Kopfstütze und an dem Kinderautositz positionieren.
Die beiden Gurtenden zuerst in die Schlitze des Bezugs einführen (Abb. 50), danach durch die Schutterpolster und die Schlitze der Kopfstützeziehen (Abb. 51).
Erneut die beiden Gurtenden in die Platte einsetzen (Abb. 52) und prufen, ob Platte und Enden wieder so ausgehen, wie in Abb. 53 gezeigt.
WARNING! Prufen, dass die Gurte nicht ver

dreht sind.

WARNING! Prüfen, dass die Platte stets korrekt in dem entsprechenden unteren Zwischenraum der Sitzfläche aufliegt (Abb. 54).

Reinigung der Kunststoff- und Metallteile

Für die Reinigung der Kunststoff- oder lackierten Metalteile sollene nur ein feuchtes Tuch verwendet werden. Benutzten Sie keine Scheuer- oder Lösungsmittel.

Die beweglichen Teile des Kinderautositzes)durfen keinesfalls geschmiert werden.

Kontrolle auf Beschädigung der Bestandteile

Es wird empfohlen, folgende Teile regelmäß auf Beschäftigung und Verschleib zuPTRufen.

• Bezug: Prufen, ob die Polsterungen oder Teile davon beschädigt sind. Prufen, ob die Nähte in perfektem Zustand sind.
• Gurte: Prüfen, ob das Gurtband nicht mit deutlicher Abnutzung der Dicke in Höhe des Verstellbands, des Mittelstegs, an den Schulterabzwiegungen und im Bereich der Verstellplatte der Gurte ausgefranst ist.
  Kunststoffe:Alle Kunststoffteile auf ihren Verschleiberzustand prufen. Sie durfen keine sightbaren Zeichen von Beschädigung, Verschleiber oder Ausbleichung zeigen.

WARNING! Bei starker Verformung oder Abnutzung muss der Kinderautositz ersetzt werden: Die ursprünglichen Sicherheitseigenschaften können nicht mehr gegeben sein.

Aufbewährung des Produktes

Wenn der Kinderautositz nicht im Auto installiert ist, wird empfohlen,ihn an einem trockenen Ort, von Wärmequellen und vor Staub, Feuchtigkeit und direktem Sonnenlicht geschützt, aufzubewahren.

Entsorgung des Produktes

Is die für den Kinderautositz vorgesehene Gebrauchsgrenze erreicht, entsorgen Sieihn. Aus Umweltschutzgründen müssen die verschiedenen Einzelteile des Kinderautositzes getrennt und die Entsorgungsbestimmungen Ihrlands befolgt werden.

FÜR WEITERE INFORMATIONEN:

CHICCO Babyausstattung GmbH

Postfach 2086

63120 Dietzenbach

Service-Tel. [phone]

www.chicco.com

telefon:[phone]

pagina web: www.chicco.com

AA. Bältse
BB. Justeringsanordning
CC. Indikator für spanning
DD. Hake

BegransningAR OCH KRAV VID ANVANDINGEN AVSEENDE PRODUKTEN OCH BILENS SITTLATNS

ggegegegegegegegegegegegegegegegegegegegegegegegegegegegegegegegegegegegegegege

jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol jol

yssll aclc g wckjgl pbl Jlglg Logic 88

1

1 5
