FT23-16J - Ventilator Clas Ohlson - Kostenlose Bedienungsanleitung

Marke	Clas Ohlson
Modell	FT23-16J
Produkttyp	Turmlüfter
Abmessungen (H x B x T)	100 cm x 30 cm x 30 cm
Gewicht	3,5 kg
Stromversorgung	220-240 V ~ 50 Hz
Leistungsaufnahme	40 W
Anzahl der Geschwindigkeitsstufen	3 Geschwindigkeitsstufen
Oszillation	Ja, 60°
Timer	Bis zu 7,5 Stunden
Fernbedienung	Im Lieferumfang enthalten
Sicherheitsmerkmale	Kippschutz, Überhitzungsschutz
Reinigungshinweise	Mit einem feuchten Tuch abwischen, nicht in Wasser eintauchen
Ersatzteile	Ersatzfernbedienung erhältlich
Reparierbarkeit	Motor und Steuerplatine können von einem qualifizierten Techniker ausgetauscht werden
Geräuschpegel	Ca. 40 dB (niedrige Drehzahl)

Häufig gestellte Fragen - FT23-16J Clas Ohlson

Wie montiere ich den Turmlüfter FT23-16J?

Der Lüfter wird vormontiert geliefert. Nehmen Sie ihn einfach aus der Verpackung, stellen Sie ihn auf eine ebene Fläche und schließen Sie ihn an. Befestigen Sie eventuell mitgeliefertes Zubehör wie die Fernbedienung oder den Sockel, falls diese separat sind.

Wie reinige ich den Lüfter?

Schalten Sie den Lüfter aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, feuchtes Tuch, um die Außenseite abzuwischen. Verwenden Sie keine scheuernden Reinigungsmittel und tauchen Sie den Lüfter nicht in Wasser. Reinigen Sie regelmäßig die Lufteinlass- und -auslassgitter.

Warum funktioniert meine Fernbedienung nicht?

Überprüfen Sie die Batterien in der Fernbedienung. Stellen Sie sicher, dass sich keine Hindernisse zwischen der Fernbedienung und dem Lüfter befinden. Richten Sie die Fernbedienung direkt auf den Lüfter. Wenn es immer noch nicht funktioniert, ersetzen Sie die Batterien oder kontaktieren Sie den Kundenservice.

Kann ich den Lüfter ohne Oszillationsfunktion verwenden?

Ja, die Oszillation kann ein- oder ausgeschaltet werden. Drücken Sie die Oszillationstaste auf der Fernbedienung oder am Bedienfeld, um die Oszillation zu stoppen und den Lüfter in eine Richtung blasen zu lassen.

Wie stelle ich den Timer ein?

Drücken Sie die Timertaste auf der Fernbedienung oder am Bedienfeld. Der Timer kann in Schritten bis zu 7,5 Stunden eingestellt werden. Der Lüfter schaltet sich nach der eingestellten Zeit automatisch aus.

Welche Geschwindigkeitsstufen gibt es?

Der Lüfter hat 3 Geschwindigkeitsstufen: niedrig, mittel und hoch. Drücken Sie die Geschwindigkeitstaste, um durch die Einstellungen zu wechseln. Der Lüfter erhöht den Luftstrom, wenn Sie höhere Stufen wählen.

Ist der Lüfter laut?

Der FT23-16J ist für leisen Betrieb ausgelegt. Bei niedriger Drehzahl beträgt der Geräuschpegel ca. 40 dB, vergleichbar mit einem leisen Flüstern. Höhere Drehzahlen erzeugen etwas mehr Lärm, bleiben aber für die meisten Umgebungen angenehm.

Hat der Lüfter Sicherheitsmerkmale?

Ja, der Lüfter verfügt über einen Kippschutz, der den Lüfter automatisch ausschaltet, wenn er versehentlich umgestoßen wird. Er hat außerdem einen Überhitzungsschutz, um Überhitzung zu verhindern.

Kann ich den Lüfter im Winter lagern?

Ja, lagern Sie den Lüfter an einem trockenen, kühlen Ort. Reinigen Sie ihn zuerst und decken Sie ihn dann zum Schutz vor Staub ab. Bewahren Sie ihn möglichst im Originalkarton auf.

Welche Garantie hat dieser Lüfter?

Der Lüfter hat eine 1-jährige Garantie von Clas Ohlson. Bewahren Sie Ihren Kaufbeleg als Nachweis auf. Für Garantieansprüche kontaktieren Sie den Clas Ohlson Kundenservice.

BEDIENUNGSANLEITUNG FT23-16J Clas Ohlson

Art.Nr. 18-1367 Modell FT23-16J-UK

36-6575

FT23-16J

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

• Das Gerät nicht betreiben, wenn das Netzkabel, der Netzstecker oder ein anderes Teil beschädigt ist oder nicht korrekt funktioniert.
• Das Produkt niemals auf irgendeine Weise verändern, reparieren oder modifizieren.
• Das Gerät ist ausschließlich für den Hausgebrauch in trockener, sauberer Umgebung geeignet. Das Gerät so aufstellen, dass es niemals in Wasser oder andere Flüssigkeiten fallen kann.
• Bei Nichtbenutzung stets den Netzstecker ziehen.
• Kinder niemals unbeaufsichtigt in einem Raum mit dem Gerät zurücklassen.
• Das Gerät ist nur dann für Kinder ab 8 Jahren oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, bzw. mangelnder Erfahrung/Wissen geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und Risiken und Gefahren der Benutzung verstehen. Kein Kinderspielzeug. Reinigung und Wartung darf von Kindern nur unter Aufsicht eines Erwachsenen durchgeführt werden.
• Das Gerät niemals vor der Montage an das Stromnetz anschließen.
• Niemals Fremdgegenstände in das Gitter am Gerät einführen.

• Das Gerät niemals durch Herausziehen des Netzsteckers ausschalten. Das Gerät immer mit dem Schalter ausschalten.

• Das Netzkabel regelmäßig auf Fehler überprüfen. Das Gerät nie benutzen, wenn das Netzkabel oder der Netzstecker beschädigt ist.

• Ein beschädigter Netzstecker muss von einem qualifizierten Elektriker ausgetauscht werden.

Produktbeschreibung

1. Vorderes Schutzgitter
2. Rotorblatt
3. Sicherungsmutter hinteres Schutzgitter
4. Hinteres Schutzgitter
5. Motorachse
6. Regler für die Oszillation
7. Tasten für zwei Geschwindigkeiten sowie Ausschaltung
8. Sockel

Montage

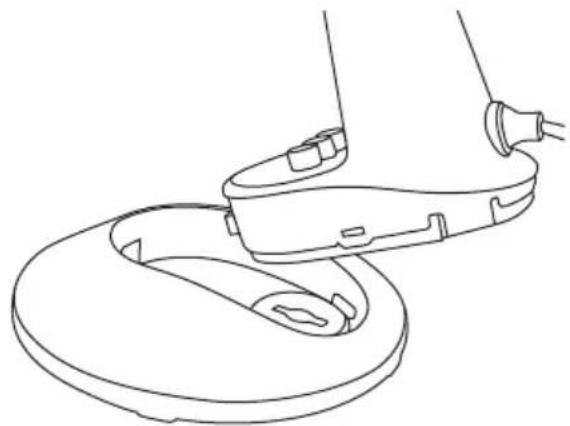

1. Das Ventilatormodul so in den Sockel setzen, dass der Zapfen an der Vorderseite in die Aussparung am Sockel passt. Das Modul nach unten drücken, bis es in den Sockel einrastet.

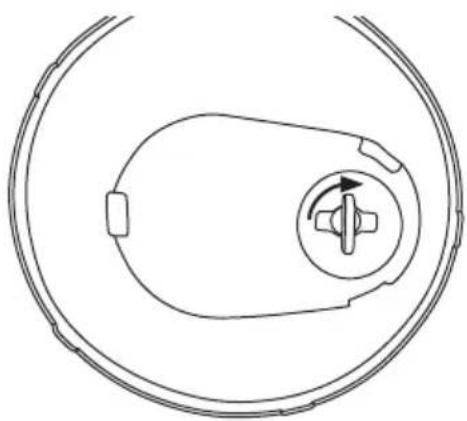

1. Den Drehriegel eine viertel Umdrehung im Uhrzeigersinn drehen.

2. Das hintere Schutzgitter (4) auf dem Ventilatorgehäuse anbringen und mit der Sicherungsmutter (3) befestigen.

3. Das Rotorblatt (2) fest auf die Motorachse (5) drücken. Sicherstellen, dass der Metallring (Feststellring) an der Innenseite des Rotorblatts um den Kunststoff herum liegt, damit er das Rotorblatt auf der Motorachse festhält.

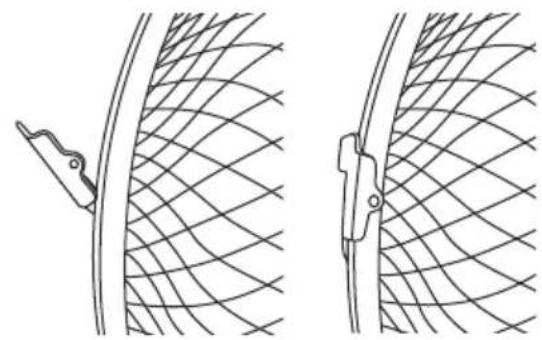

4. Das vordere Schutzgitter (1) einhängen und am hinteren Schutzgitter befestigen indem die zwei Sperrlaschen am hinteren Schutzgitter über die Kanten des vorderen Schutzgitters geklappt werden.

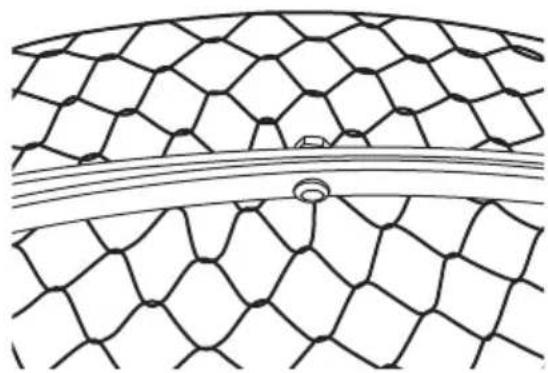

1. Die Position der beiden Gitter sichern, indem die mitgelieferte Schraube und Mutter im Loch an der Oberkante befestigt werden.

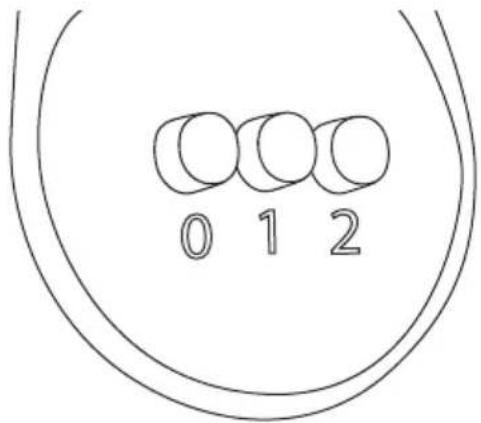

Ein/aus und Ventilatorgeschwindigkeit

Den Netzstecker in eine geeignete Steckdose stecken.

• [0] Aus
• [1], [2] Einschalten und Wahl der Geschwindigkeit

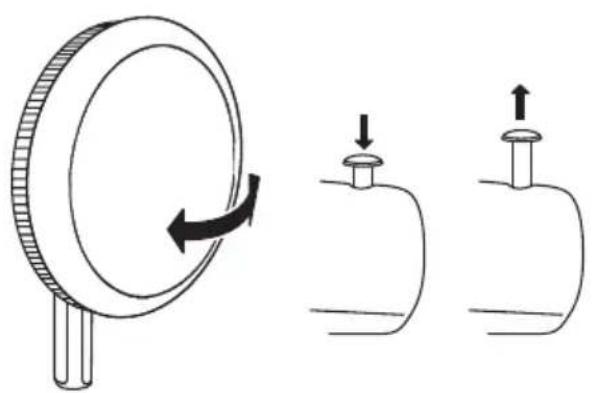

Oszillation ein/aus

Den Regler (6) nach unten drücken, um die Oszillation zu aktivieren, nach oben ziehen, um sie auszuschalten.

• Das Produkt mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
• Vor Pflege und Wartung und bei längerer Nichtbenutzung stets den Netzstecker ziehen.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Betriebsspannung 220–240 V AC, 50 Hz

Leistungsaufnahme 25 W

Durchmesser 23 cm

Breite 215 mm

Tiefe 275 mm

Höhe 280 mm

Kabellänge 1,8 m

Gewicht 1,5 kg

Beschreibung Symbol Wert Einheit
Max. Luftströmung F 13,37 m3/min
Leistungsaufnahme des Ventilators	P	19,60 W
Serviceverhältnis	SV	0,68 (m3/min)/W
Leistungsaufnahme im Bereitschaftszustand	PSB	0	W
Schallleistungspegel des Ventilators	LwA	50,69 dB(A)
Max. Luftgeschwindigkeit	c 2,93 Meter/Sek.
Messnorm für die Entwicklung des Serviceverhältnisses	IEC 60879:1986 (corr.1992)
