Typ	Oszillierender Heizlüfter
Marke	Clas Ohlson
Modell	PTC924-L (Art.-Nr. 18-5091 / 36-7279)
Leistungsstufen	750 W (niedrig) und 1500 W (hoch)
Nur-Lüfter-Modus	Ja
Heizelement	PTC (Positive Temperaturkoeffizient)
Spannung	220-240 V AC, 50 Hz
Netzkabelläng>e	1,4 m
Abmessungen (B x H x T)	29 x 21 x 14 cm
Oszillation	Ja, mit Ein-/Ausschalter auf der Rückseite
Thermostat	Einstellbar, mechanisch
Überhitzungsschutz	Ja, automatische Abschaltung mit manuellem Reset
Kippschalter	Ja, automatische Abschaltung bei Neigung
Bedienelemente	Drehknöpfe (Moduswahl, Thermostat)
Anzeigelampe	Ja, Betriebsanzeige
Tragegriff	Ja
Reinigung	Mit feuchtem Tuch abwischen; Lüftungsschlitze mit weicher Bürste oder Staubsauger reinigen
Lagerung	Trockener Ort bei Nichtgebrauch
Sicherheitsabstand	50 cm zu Seiten/Oberseite/Rückseite, 120 cm vorne von brennbaren Materialien
Nur für den Innenbereich	Ja
Gewicht	Ca. 1,5 kg (geschätzt)

Häufig gestellte Fragen - PTC924-L Clas Ohlson

Welche Leistungseinstellungen hat der Heizlüfter PTC924-L?

Der Heizlüfter hat zwei Heizstufen: 750 W (niedrig) und 1500 W (hoch), sowie einen Nur-Lüfter-Modus ohne Heizung.

Wie aktiviere ich die Oszillationsfunktion?

Stellen Sie den [1/0]-Schalter auf der Rückseite des Heizlüfters auf I, um die Oszillation einzuschalten, und auf 0, um sie auszuschalten.

Wie sollte ich den Heizlüfter reinigen?

Ziehen Sie zuerst den Netzstecker und lassen Sie das Gerät abkühlen. Reinigen Sie die Außenseite mit einem feuchten Tuch. Verwenden Sie eine weiche Bürste oder einen Staubsauger, um Lufteinlass und -auslass zu reinigen.

Warum startet der Heizlüfter nicht?

Stellen Sie sicher, dass das Gerät aufrecht auf einer ebenen Fläche steht (Kippschalter), der Netzschalter eingeschaltet ist, der Thermostat hoch genug eingestellt ist, das Netzkabel intakt und eingesteckt ist und der Überhitzungsschutz nicht ausgelöst hat. Falls ausgelöst, setzen Sie ihn zurück, indem Sie den Stecker ziehen und das Gerät abkühlen lassen.

Warum schaltet der Heizlüfter nach kurzer Zeit ab?

Möglicherweise ist der Thermostat auf eine niedrigere Temperatur als die aktuelle Raumtemperatur eingestellt. Drehen Sie den Thermostatknopf im Uhrzeigersinn, um die Solltemperatur zu erhöhen.

Kann ich den Heizlüfter unbeaufsichtigt lassen?

Nein, lassen Sie den Heizlüfter niemals unbeaufsichtigt in Betrieb. Er kann sehr heiß werden und eine Brand- oder Verbrennungsgefahr darstellen.

Wo sollte ich den Heizlüfter aufstellen?

Stellen Sie ihn aufrecht auf eine ebene, stabile Oberfläche. Halten Sie 50 cm Abstand zu brennbaren Materialien an den Seiten, oben und hinten sowie 120 cm Abstand vorne. Niemals direkt unter einer Steckdose aufstellen.

Kann ich ein Verlängerungskabel verwenden?

Nein, der Heizlüfter muss direkt in eine geerdete 230-V-50-Hz-Steckdose eingesteckt werden. Die Verwendung eines Verlängerungskabels wird nicht empfohlen.

Wie setze ich den Überhitzungsschutz zurück?

Drehen Sie den Moduswahlschalter auf 0, ziehen Sie den Stecker, lassen Sie das Gerät 5-10 Minuten abkühlen und stecken Sie es dann wieder ein. Der Heizlüfter sollte den normalen Betrieb wieder aufnehmen.

Was ist der Kippschalter?

Es ist eine Sicherheitseinrichtung, die das Gerät automatisch ausschaltet, wenn es umkippt oder nicht senkrecht steht. Es nimmt den Betrieb wieder auf, sobald es aufrecht auf einer ebenen Fläche steht.

BEDIENUNGSANLEITUNG PTC924-L Clas Ohlson

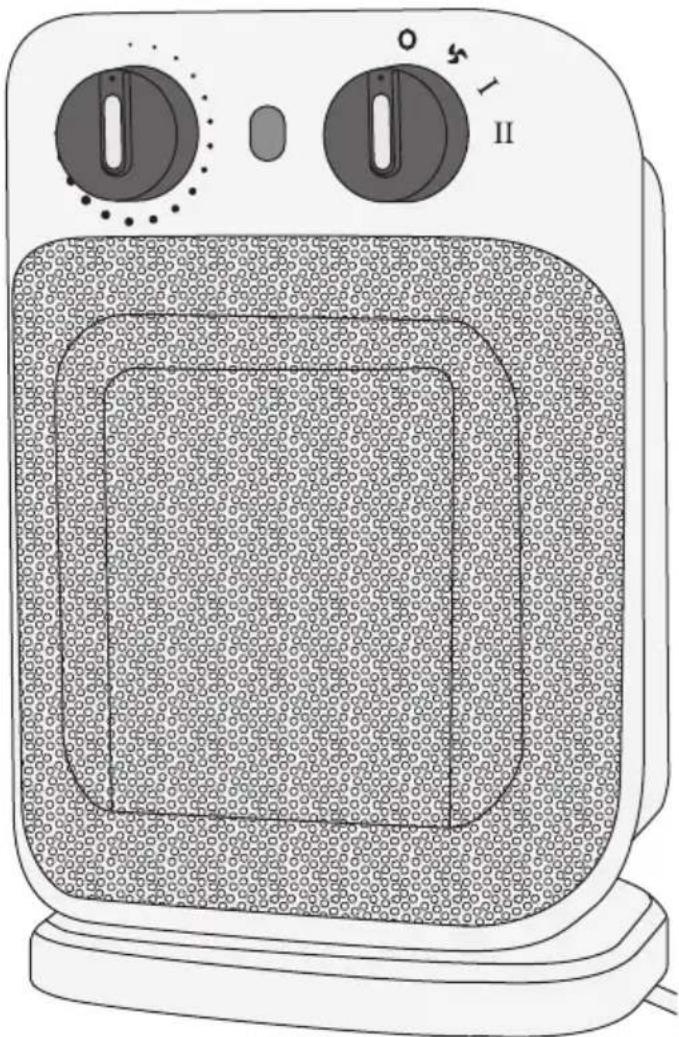

Oszillierender Heizlüfter

Oszillierender Heizlüfter

Art.Nr. 18-5091 Modell PTC924-L-UK 36-7279 PTC924-L

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

Allgemeine Anforderungen an elektrische Haushaltsgeräte

• Das Gerät ist nur dann für Kinder ab 8 Jahren oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, bzw. mangelnder Erfahrung/Wissen geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und Risiken und Gefahren der Benutzung verstehen.
• Kein Kinderspielzeug.
• Reinigung und Wartung darf von Kindern nur unter Aufsicht eines Erwachsenen durchgeführt werden.

Besondere Anforderungen an Raumheizgeräte

Warnung! Das Gerät nie zudecken. Brandgefahr.

⚠️ Warning!

• Das Gerät wird bei Benutzung sehr heiß. Verbrennungsgefahr. Besondere Vorsicht ist geboten, wenn sich Kinder oder andere empfindliche Personen in den Räumlichkeiten befinden, in denen das Gerät benutzt wird.
• Das Gerät niemals direkt unter einer Steckdose aufstellen.
• Das Gerät niemals in unmittelbarer Nähe von Badewannen, Duschen, oder Schwimmbecken verwenden.
• Das Gerät außerhalb der Reichweite von Kindern unter 3 Jahren halten, wenn diese nicht ständig überwacht werden können.
• Kinder von 3 bis 8 Jahren dürfen das Gerät nur dann ein- bzw. ausschalten, wenn dieses auf die in dieser Bedienungsanleitung beschriebenen Weise aufgestellt/installiert wurde und wenn diese in die sichere Handhabung eingeführt worden sind und Risiken und Gefahren der Benutzung verstehen.
• Kinder von 3 bis 8 Jahren dürfen das Gerät nicht anschließen, einstellen oder warten.

Sicherheitshinweise

Warnung! Gefährliche elektrische Spannung!

• Das Gerät nicht betreiben, wenn es auf irgendeine Weise beschädigt ist oder nicht fehlerfrei funktioniert. Das Produkt bei beschädigtem Netzstecker oder -kabel nicht betreiben.
• Zur Vermeidung von Stromschlägen und Bränden darf das Netzkabel bei Beschädigung nur vom Hersteller, seinem Kundendienst oder qualifiziertem Fachpersonal ausgewechselt werden.
• Das Produkt niemals demontieren oder anderweitig verändern. Im Gehäuse des Geräts befinden sich nicht isolierte Komponenten mit gefährlicher Stromspannung. Bei Kontakt können diese zu Bränden oder Stromschlägen führen.
• Das Gerät niemals in Wasser oder andere Flüssigkeiten tauchen.
• Bedienfeld und Stecker niemals mit nassen Händen anfassen.
• Das Produkt niemals bei Regen oder Feuchtigkeit benutzen.

Warnung!

• Das Gerät im Betrieb niemals unbeaufsichtigt lassen.
• Niemals die heißen Oberflächen des Gerätes berühren. Verbrennungsgefahr. Das Produkt niemals umstellen, während es in Betrieb oder noch nicht vollständig abgekühlt ist.
• Brandgefahr. Der Sicherheitsabstand des Gerätes zu feuergefährlichen Materialien wie z. B. Möbeln, Papier, Kleidern und Gardinen muss mind. 50 cm nach oben und hinten sowie mind. 120 cm nach vorne betragen.
• Keine Handtücher oder ähnliche Gegenstände auf dem Produkt ablegen.
• Das Gerät stets sauber halten. Darauf achten, dass keine Fremdkörper in die Belüftungsöffnungen des Gerätes gelangen können, da dies das Risiko für Stromschläge und Brände erhöht.
• Das Gerät niemals in der Nähe von leicht entzündbaren Gasen oder Flüssigkeiten verwenden.
• Das Produkt ist nur für den Hausgebrauch und für die in dieser Bedienungsanleitung beschriebene Benutzung vorgesehen. Zweckentfremdung kann zu Feuer, Stromschlägen, Personen- und Sachschäden führen.
• Kinder ununterbrochen beaufsichtigen, wenn sie sich im selben Raum wie das laufende Gerät aufhalten.
• Nur zur Verwendung in Innenräumen geeignet.
• Sicherstellen, dass sich das Netzkabel an der Rückseite des Gerätes befindet, damit es nicht durch die Hitze des Gerätes beschädigt wird.
• Das Produkt nur an eine Schuko-Steckdose (230 V, 50 Hz) anschließen. Das Produkt nie mit einem Verlängerungskabel an das Stromnetz anschließen.

Wichtig:

• Bei Nichtbenutzung stets den Netzstecker ziehen.
• Der Stromfluss zum Gerät wird erst unterbrochen, wenn der Netzstecker gezogen ist. Den Netzstecker immer leicht zugänglich lassen.
• Das Produkt vor Installation oder Wartung immer vom Stromnetz trennen.
• Das Gerät darf nur in senkrechter Position verwendet werden.

Produktbeschreibung

Das Gerät ist für den vorübergehenden Gebrauch in gut isolierten Räumen vorgesehen.

• Oszillierender Heizlüfter.
  • Zwei Heizstufen (750 und 1500 W).
• Ventilatormodus mit Kaltluft.
• Mit energiesparendem PTC-Heizelement, das die Leistung der Umgebungs-temperatur anpasst.
• Einstellbares Thermostat.
• Überhitzungsschutz.
• Kippschutz.

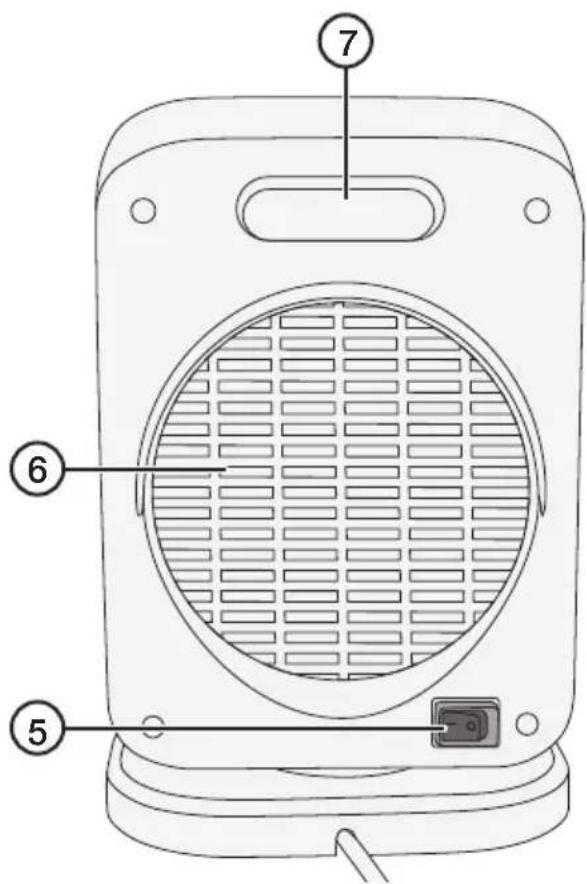

Tasten und Funktionen

1. Temperaturregler
2. Kontrolleuchte
3. Drehschalter
4. Luftauslass
5. [1/0] Oszillation ein/aus
6. Lufteinlass
7. Tragegriff

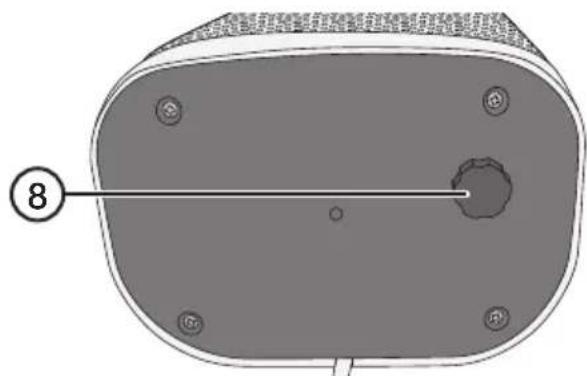

8. Kippschutz

• Bitte beachten, dass die Heizleistung von der Größe des Raums, der Außentemperatur, der Isolierung des Hauses usw. abhängig ist. Ist der Raum zu groß, kann die Leistung des Gerätes evtl. zu niedrig sein, um die gewünschte Temperatur zu erreichen.

• Der Heizlüfter muss senkrecht auf einer ebenen Unterlage stehen, sonst wird der Kippschutz ausgelöst.

• Das Gerät auf einer ebenen und stabilen Unterlage aufstellen.

• Den Stecker in eine geeignete Steckdose stecken.

Ventilatormodus

1. Den Temperaturregler (1) maximal aufdrehen.
2. Den Drehschalter (3) auf 🚗 stellen, um den Ventilator einzuschalten; die Kontrollleuchte (2) schaltet sich ein.
3. Den Drehschalter auf 0 stellen, um den Ventilator auszuschalten; die Kontrollleuchte schaltet sich aus.

Heizlüfter

1. Den Temperaturregler maximal aufdrehen.
2. Den Drehschalter auf I (750 W) oder II (1500 W) stellen, um den Heizlüfter zu starten; die Kontrollleuchte schaltet sich ein.
3. Sobald die gewünschte Temperatur erreicht ist, den Temperaturregler langsam herunterdrehen, bis ein Klicken zu hören ist und sich das Gerät ausschaltet. Den Temperaturregler auf dieser Position lassen.
4. Das Gerät ist jetzt auf die gewünschte Temperatur eingestellt und hält diese durch automatisches Ein- und Ausschalten.
5. Bei Bedarf kann die Temperatur mithilfe des Temperaturreglers erhöht oder gesenkt werden:
6. Drehen im Uhrzeigersinn für eine höhere Temperatur.
7. Drehen entgegen dem Uhrzeigersinn für eine niedrigere Temperatur.
8. Den Drehschalter auf 0 stellen, um den Ventilator auszuschalten; die Kontrollleuchte schaltet sich aus.

Oszillation

1. Den [ 1/0 ]-Schalter (5) auf der Rückseite des Gerätes auf I stellen, um die Oszillationsfunktion zu aktivieren.
2. Den [1/0]-Schalter auf 0 stellen, um die Oszillation abzuschalten.

Überhitzungsschutz

Das Gerät ist mit einem Überhitzungsschutz ausgestattet, der bei Überhitzung auslöst und das Gerät ausschaltet.

Den Überhitzungsschutz zurücksetzen:

1. Den Drehschalter auf 0 stellen.
2. Den Netzstecker ziehen und das Gerät 5 bis 10 Minuten lang abkühlen lassen.
3. Den Stecker wieder in die Steckdose stecken. Das Gerät sollte nun wieder ganz normal funktionieren.

Kippschutz

• Das Gerät ist mit einem Kippschutz (8) ausgestattet, welcher den Heizlüfter abschaltet, wenn er nicht aufrecht steht oder umkippt.
• Das Gerät startet wieder, wenn es wieder aufrecht auf eine ebene Oberfläche gestellt wird.

Pflege und Wartung

• Das Gerät ausschalten, den Netzstecker aus der Steckdose ziehen und abkühlen lassen.
• Das Produkt mit einem feuchten Tuch reinigen. Luftein- (6) und Luftauslass (4) mit einer weichen Bürste oder einem Staubsauger reinigen.
• Bei Nichtverwendung trocken aufbewahren.

Fehlersuche

Das Gerät startet nicht. • Sicherstellen, dass das Gerät auf einer geraden Oberfläche und komplett aufrecht steht. Falls nicht, kann die Umkippsicherung das Einschalten verhindern. • Ist das Gerät eingeschaltet? • Hat der Temperaturregler das Gerät ausgeschaltet? Den Temperaturregler im Uhrzeigersinn drehen. • Sind Netzkabel und Netzstecker unbeschädigt und richtig an die Steckdose angeschlossen? • Sicherstellen, dass Strom aus der Steckdose kommt. • Der Überhitzungsschutz hat ausgelöst. Den Schutz dem Abschnitt Überhitzungsschutz entsprechend zurückstellen.

Das Gebläse startet, aber schaltet sich kurz darauf schon wieder aus. • Das Thermostat ist auf eine Temperatur eingestellt, die unter der aktuellen Raumtemperatur liegt. Die Thermostateinstellung überprüfen.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch unsachgemäße Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen nutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Betriebsspannung 220–240 V AC, 50 Hz

Leistungsaufnahme 750 bzw. 1500 W

Länge des Netzkabels 1,4 m

Abmessungen 29 × 21 × 14 cm

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Modellkennung(en): PTC924-L
Art.Nr.: 18-5091/36-7279
Angabe Symbol Wert Einheit Angabe
Wärmeleistung Nur bei elektrischen Speicher-Einzelraum-heizgeräten: Art der Regelung der Wärme-zufuhr (bitte eine Möglichkeit auswählen)
Nennwärmeleistung P	nom	1,5 kW		manuelle Regelung der Wärme-zufuhr mit integriertem Thermostat	nein
Mindestwärmeleistung (Richtwert)	Pmin	0,75 kW		manuelle Regelung der Wärme-zufuhr mit Rückmeldung der Raum-und/oder Außentemperatur	nein
Maximale kontinuierliche Wärmeleistung	Pmax, c	1,5 kW		elektronische Regelung der Wärme-zufuhr mit Rückmeldung der Raum-und/oder Außentemperatur	nein
Hilfsstromverbrauch --- --- ---				Wärmeabgabe mit Gebläseunter-stützung	nein
Bei Nennwäreleistung el	max	Nicht anwendbar	kW	Art der Wärmeleistung/Raumtemperatur-kontrolle (bitte eine Möglichkeit auswählen)
Bei Mindestwärmeleistung el	min	Nicht anwendbar	kW	einstufige Wärmeleistung, keine Raumtemperaturkontrolle	nein
Im Bereitschaftszustand el	SB	0	kW	zwei oder mehr manuell einstellbare Stufen, keine Raumtemperatur kontrolle	nein
				Raumtemperaturkontrolle mit mechanischem Thermostat	ja
				mit elektronischer Raumtemperatur-kontrolle	nein
				elektronische Raumtemperatur-kontrolle und Tageszeitregelung	nein
				elektronische Raumtemperatur-kontrolle und Wochentagsregelung	nein
				Sonstige Regelungsoptionen (Mehrfachnennungen möglich)
				Raumtemperaturkontrolle mit Präsenzerkennung	nein
				Raumtemperaturkontrolle mit Erkennung offener Fenster	nein
				mit Fernbedienungsoption	nein
				mit adaptiver Regelung des Heizbeginns	nein
				mit Betriebszeitbegrenzung	nein
				mit Schwarzkugelsensor	nein
Kontaktangaben	CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

Testdaten

Kommissionsverordnung (EG) Nr. 1275/2008

Modus Ökodesign-Anforderungen, vom 7. Januar 2013 Ergebnis		-Anmerkung	Entscheid
Aus-Zustand Stromverbrauch im Aus-Zustand:Die Leistungsaufnahme des Geräts im Aus-Zustand darf 0,50 W nicht überschreiten.		0,00 W P
Bereitschaftszustand	Stromverbrauch im Bereitschaftszustand:Die Leistungsaufnahme des Geräts in einem Zustand, in dem nur eine Reaktivierungsfunktion oder nur eine Reaktivierungsfunktion mit der Anzeige ihrer Aktivierung bereitgestellt wird, darf 0,50 W nicht überschreiten.		Nicht anwendbar
	Der Stromverbrauch des Geräts in einem Zustand, in dem nur Information oder eine Status anzeige oder eine Reaktivierungsfunktion in Verbindung mit Information oder einer Status anzeige bereit-gestellt wird, darf 1,00 W nicht überschreiten.		Nicht anwendbar

Raumheizungs-Jahresnutzungsgrad

Beschreibung Wert
Raumheizungs-Jahresnutzungsgrad im Betriebszustand - _S,on	40 %
Bei elektrischen Einzelraumheizgeräten - _th
CC ist der „Umrechnungskoeffizient“ zur Umrechnung elektrischer Energie in Primärenergie.
F(1) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs-Jahresnutzungsgrad von elektrischen Speicher-Einzelraumheizgeräten, der auf die angepassten Beiträge der Wärmespeicherungs- und Wärmeleistungsoptionen zurückgeht, sowie dem negativen Beitrag zum Raumheizungs-Jahresnutzungsgrad von gewerblich genutzten Einzelraumheizgeräten, der auf die angepassten Beiträge der Wärmeleistungs- Optionen zurückgeht, Rechnung trägt;	0,0 %
F(2) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs-Jahresnutzungsgrad Rechnung trägt, der auf die angepassten Beiträge raumtemperaturgeführter Regelungen zurückgeht, deren Werte sich gegenseitig ausschließen oder nicht miteinander addiert werden können;	6,0 %
F(3) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs-Jahresnutzungsgrad Rechnung trägt, der auf die angepassten Beiträge raumtemperatur geführter Regelungen zurückgeht, deren Werte miteinander addiert werden können;	0,0 %
F(4) ist ein Korrekturfaktor in %, der dem negativen Beitrag des Hilfsstromverbrauchs zum Raumheizungs- Jahresnutzungsgrad Rechnung trägt;	0,0 %
F(5) ist ein Korrekturfaktor in %, der dem negativen Beitrag des Energieverbrauchs einer Pilotflamme zum Raumheizungs-Jahresnutzungsgrad Rechnung trägt.	0,0 %
Raumheizungs-Jahresnutzungsgrad - _S	36,00 %
