PTC924-L - Tuuletin Clas Ohlson - Ilmainen käyttöohje ja opas

Tyyppi	Heiluripuhallinlämmitin
Merkki	Clas Ohlson
Malli	PTC924-L (Art. no 18-5091 / 36-7279)
Tehoarvot	750 W (matala) ja 1500 W (korkea)
Vain puhallin -tila	Kyllä
Lämmityselementti	PTC (positiivinen lämpötilakerroin)
Jännite	220–240 V AC, 50 Hz
Virtajohdon pituus	1,4 m
Mitat (L x K x S)	29 x 21 x 14 cm
Heilunta	Kyllä, päälle/pois -kytkimellä takana
Termostaatti	Säädettävä, mekaaninen
Ylikuumenemissuoja	Kyllä, automaattinen sammutus manuaalisella nollauksella
Kaatumiskytkin	Kyllä, automaattinen sammutus kallistettaessa
Säätimet	Pyörivät nupit (tilanvalitsin, termostaatti)
Merkkivalo	Kyllä, päällä-merkkivalo
Kantokahva	Kyllä
Puhdistus	Pyyhi kostealla liinalla; puhdista tuuletusaukot pehmeällä harjalla tai imurilla
Säilytys	Kuivassa paikassa, kun ei käytössä
Turvaetäisyys	50 cm sivuilta/päältä/takaa, 120 cm edestä syttyvistä materiaaleista
Vain sisäkäyttöön	Kyllä
Paino	Noin 1,5 kg (arvioitu)

Usein kysytyt kysymykset - PTC924-L Clas Ohlson

Mitkä ovat PTC924-L-puhallinlämmittimen tehoasetukset?

Puhallinlämmittimessä on kaksi lämpöasetusta: 750 W (matala) ja 1500 W (korkea) sekä vain puhallin -tila ilman lämpöä.

Kuinka aktivoin heiluntatoiminnon?

Aseta puhallinlämmittimen takana oleva [1/0]-kytkin asentoon I kytkeäksesi heilunnan päälle, ja asentoon 0 kytkeäksesi sen pois päältä.

Kuinka puhallinlämmitin tulisi puhdistaa?

Irrota lämmitin pistorasiasta ja anna sen jäähtyä. Puhdista ulkopinta kostealla liinalla. Puhdista ilmanotto- ja -poistoaukot pehmeällä harjalla tai imurilla.

Miksi puhallinlämmitin ei käynnisty?

Varmista, että lämmitin on pystysuorassa tasaisella alustalla (kaatumiskytkin), virtakytkin on päällä, termostaatti on asetettu riittävän korkealle, virtajohto on ehjä ja kytketty pistorasiaan, eikä ylikuumenemissuoja ole lauennut. Jos se on lauennut, nollaa irrottamalla pistoke ja antamalla jäähtyä.

Miksi puhallinlämmitin pysähtyy hetken kuluttua?

Termostaatti saattaa olla asetettu alempaan lämpötilaan kuin nykyinen huonelämpötila. Käännä termostaattinäppäintä myötäpäivään nostaaksesi asetettua lämpötilaa.

Voinko jättää puhallinlämmittimen valvomatta?

Ei, älä koskaan jätä puhallinlämmitintä valvomatta sen ollessa käytössä. Se voi kuumentua erittäin kuumaksi ja aiheuttaa palo- tai palovammavaaran.

Minne puhallinlämmitin tulisi sijoittaa?

Aseta se tasaiselle, vakaalle alustalle pystyasentoon. Pidä 50 cm etäisyys syttyvistä materiaaleista sivuilla, päällä ja takana sekä 120 cm etäisyys edessä. Älä koskaan aseta suoraan seinäpistorasian alle.

Voinko käyttää jatkojohtoa?

Ei, puhallinlämmitin on kytkettävä suoraan maadoitettuun 230 V, 50 Hz pistorasiaan. Jatkojohdon käyttöä ei suositella.

Kuinka ylikuumenemissuoja nollataan?

Käännä tilanvalitsin asentoon 0, irrota lämmitin pistorasiasta, anna jäähtyä 5–10 minuuttia, kytke sitten takaisin. Lämmittimen pitäisi palautua normaaliin toimintaan.

Mikä on kaatumiskytkin?

Se on turvalaite, joka sammuttaa lämmittimen automaattisesti, jos se kaatuu tai ei ole pystysuorassa. Se palaa toimintaan, kun se on palautettu pystysuoraan asentoon tasaisella alustalla.

KÄYTTÖOHJE PTC924-L Clas Ohlson

Kääntyvä lämpöpuhallin

Kääntyvä lämpöpuhallin

Tuotenro 18-5091 Malli PTC924-L-UK

36-7279

PTC924-L

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Sähkökäyttöisiä kodinkoneita koskevat yleiset vaatimukset

• Laitetta saavat käyttää vain yli 8-vuotiaat. Henkilöt, joilla on fyysisiä tai psyykkisiä rajoitteita tai henkilöt, joilla ei ole riittävästi laitteen käytön turvallisuuteen vaikuttavia taitoja tai kokemusta, saavat käyttää laitetta, jos heitä on ohjeistettu sen turvallisesta käytöstä ja käytön mahdollisista vaaroista.
• Älä anna lasten leikkiä laitteella.
• Lapset eivät saa puhdistaa tai huoltaa laitetta ilman aikuisen valvontaa.

Lämmityslaitteita koskevat yleiset vaatimukset

Varoitus! Älä peitä laitetta. Laite voi ylikuumentua ja aiheuttaa tulipalon.

⚠️ Varoitus!

• Laite kuumenee erittäin paljon käytön aikana. Palovammavaara. Jos laitteen kanssa samassa tilassa on lapsia tai kuumuudelle herkkiä ihmisiä, tulee olla erityisen varovainen.
• Älä asenna laitetta suoraan pistorasian alle.
• Laitetta ei saa käyttää kylpyammeen, suihkun tai uima-altaan läheisyydessä.
• Pidä laite alle 3-vuotiaiden ulottumattomissa, jos sitä ei valvota jatkuvasti.
• 3–8-vuotiaat lapset saavat käynnistää laitteen vain, jos se on sijoitettu/asennettu käyttöohjeessa kuvatulla tavalla ja jos heitä on ohjeistettu laitteen turvallisesta käytöstä.
• 3–8-vuotiaat lapset eivät saa liittää, säätää tai huoltaa laitetta.

Turvallisuusohjeet

Varoitus! Vaarallinen sähköinen jännite!

• Älä käytä laitetta, jos se on vaurioitunut tai jos se ei toimi oikealla tavalla.
  Älä myöskään käytä lämpöpuhallinta, jos sen johto tai pistoke on vioittunut.
• Vioittuneen virtajohdon saa vaihtaa ainoastaan valmistaja, sen määräämä huoltopiste tai valtuutettu ammattilainen. Näin vähennetään sähköiskujen ja tulipalojen riskiä.
• Laitetta ei saa purkaa tai muuttaa. Laitteen sisällä on vaarallista jännitettä sisältäviä suojaamattomia komponentteja. Niiden koskettaminen saattaa johtaa tulipaloon tai sähköiskuun.
• Älä upota laitetta veteen tai muuhun nesteeseen.
• Älä kosketa ohjauspaneelia tai pistoketta kosteilla käsillä.
• Älä käytä laitetta sateessa tai kosteissa tiloissa.

Varoitus!

• Älä jätä laitetta ilman valvontaa sen ollessa päällä.
• Älä kosketa laitteen kuumia pintoja. Palovammavaara. Älä siirrä laitetta käytön aikana. Anna laitteen vilentyä käytön jälkeen ennen siirtämistä.
• Tulipalon vaara. Helposti syttyvien materiaalien, esim. huonekalujen, paperien, vaatteiden ja verhojen tulee olla vähintään 50 cm:n etäisyydellä lämmittimestä sen yläpuolella, takana tai sivuilla ja vähintään 120 cm:n etäisyydellä laitteen edessä.
• Älä laita pyyhkeitä tai vastaavia laitteen päälle.
• Varmista, että laite on puhdas. Huolehdi siitä, etteivät mitkään vieraat esineet pääse sisään ilma-aukkoihin, vieraiden esineiden joutuminen ilma-aukkoihin saattaa aiheuttaa sähköiskun tai tulipalon.
• Älä käytä laitetta, jos läheisyydessä on helposti syttyviä kaasuja tai nesteitä.
• Laite on tarkoitettu normaaliin käyttöön kotona käyttöohjeen ohjeiden mukaisesti. Muunlainen käyttö voi aiheuttaa tulipalon, sähköiskun, muunlaisia henkilövahinkoja tai aineellisia vahinkoja.
• Lapsia on valvottava heidän oleskellessaan tiloissa, joissa laitetta käytetään.
• Laitetta saa käyttää ainoastaan sisätiloissa.
• Varmista, että virtajohto on laitteen takapuolella, ettei laitteen lämpö vahingoita johtoa.
• Laite tulee liittää maadoitettuun pistorasiaan, joka on 230 V, 50 Hz. Älä liitä laitetta sähköverkkoon jatkojohdolla.

Tärkeää!

• Irrota pistoke pistorasiasta, kun laitetta ei käytetä.
• Katkaise virta irrottamalla pistoke pistorasiasta. Pistokkeen tulee olla sellaisessa paikassa, johon on helppo päästä.
• Laite ei saa olla liitettynä sähköverkkoon asennuksen tai huollon aikana.
• Laitteen tulee olla pystyasennossa käytön aikana.

Tuotekuvaus

Laite on tarkoitettu tilapäiseen käyttöön hyvin tuuletettuihin tiloihin.

• Lämpöpuhallin, jossa pyyhkivä harjausliike.
  • 2 lämpötilaa: 750 ja 1500 W.
• Puhallus ilman lämmitystä.
• Energiaa säästävä PTC-elementti, joka mukauttaa tehon ympäristön lämpötilan mukaan.
• Säädettävä termostaatti.
  • Ylikuumenemissuoja.
• Kaatumissuoja.

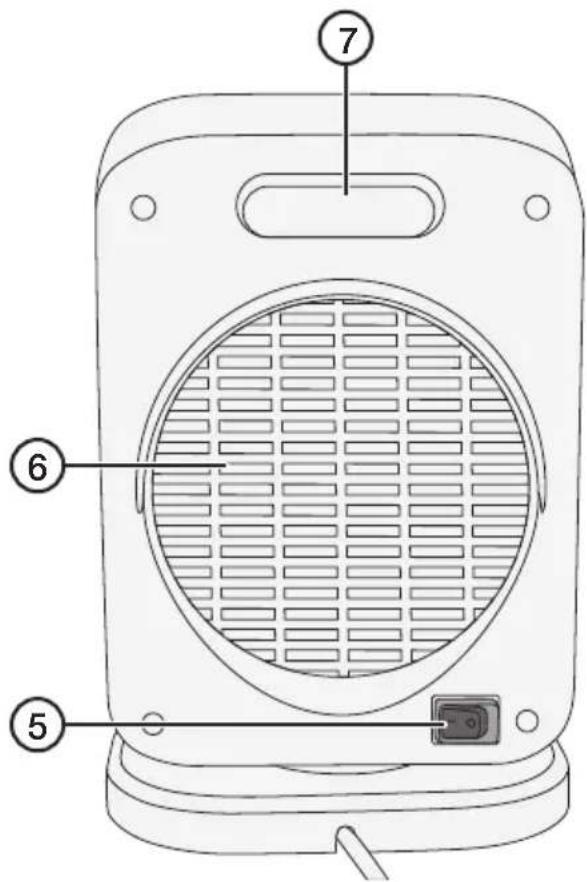

Painikkeet ja toiminnot

1. Termostaattivipu
2. Merkkivalo
3. Toiminnonvalitsin
4. Ilman ulostuloaukko
5. [1/0] Pyyhkivä liike päälle/pois päältä
6. Ilman sisäänmenoaukko
7. Kantokahva

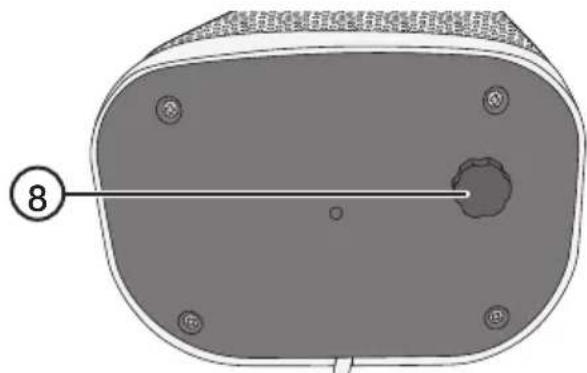

8. Kaatumissuoja

• Ota huomioon, että huoneen koko, ulkolämpötila, talon eristys jne. vaikuttavat lämpöpuhaltimen mahdollisuuksiin lämmittää huonetta. Jos huone on liian suuri, lämpöpuhaltimen teho ei välttämättä riitä toivotun lämpötilan saavuttamiseen.

• Lämpöpuhaltimen tulee seistä pystyasennossa tasaisella alustalla, jotta kaatumissuoja ei laukea.

• Aseta lämpöpuhallin tasaiselle ja vakaalle pinnalle.

• Laita pistoke sopivaan pistorasiaan.

Puhallus ilman lämpöä

1. Kierrä termostaattivipu (1) myötäpäivään asentoon max.
2. Käynnistä tuuletin kiertämällä toiminnonvalitsinta (3) asentoon ♂, merkkivalo (2) syttyy.
3. Sammuta tuuletin kiertämällä toiminnonvalitsin asentoon 0, merkkivalo sammuu.

Puhallus lämmöllä

1. Kierrä termostaattivipu myötäpäivään asentoon max.
2. Käynnistä puhallin kiertämällä toiminnonvalitsin asentoon I (750 W) tai II (1500 W), merkkivalo syttyy.
3. Kun huone on lämmennyt sopivaan lämpötilaan, kierrä termostaattivipua hitaasti vastapäivään, kunnes kuulet napsahduksen ja puhallin sammuu. Jätä termostaattivipu tähän asentoon.
4. Lämpöpuhallin pitää yllä asetettua lämpötilaa kytkeytymällä automaattisesti päälle ja pois päältä.
5. Säädä lämpötilaa tarvittaessa termostaattivivulla:
6. lisää lämpötilaa kiertämällä myötäpäivään
7. laske lämpötilaa kiertämällä vastapäivään.
8. Sammuta puhallin kiertämällä toiminnonvalitsin asentoon 0, merkkivalo sammuu.

Pyyhkivä toiminto

1. Aktivoi pyyhkivä toiminto asettamalla puhaltimen takana oleva painike [ 1/0 ] (5) asentoon I.
2. Sammuta toiminto asettamalla painike [1/0] asentoon 0.

Ylikuumenemissuoja

Lämpöpuhaltimessa on ylikuumenemissuoja, joka laukeaa ja sammuttaa puhaltimen, jos se ylikuumenee.

Ylikuumenemissuojan palauttaminen:

1. Kierrä toiminnonvalitsin asentoon 0.
2. Irrota pistoke pistorasiasta ja anna puhaltimen jäähtyä vähintään 5–10 minuuttia.
3. Aseta sen jälkeen pistoke takaisin pistorasiaan. Lämpöpuhallin toimii taas normaalisti.

Kaatumissuoja

• Lämpöpuhaltimessa on kaatumissuoja (8), joka sammuttaa lämpöpuhaltimen, jos se kaatuu tai jos ei ole pystysuorassa asennossa.
• Lämpöpuhallin käynnistyy uudelleen, kun asetat sen tasaiselle pinnalle pystysuoraan asentoon.

Huelto ja ylläpito

• Sammuta laite, irrota pistoke pistorasiasta ja anna laitteen jäähtyä.
• Pyyhi tuote kevyesti kostutetulla pehmeällä liinalla. Puhdista ilman tuloaukko (6) ja lähtöaukko (4) pehmeällä harjalla tai imurilla.
• Säilytä laitetta kuivassa paikassa sisätiloissa, kun sitä ei käytetä.

Vianhakutaulukko

Lämpöpuhallin ei käynnisty.	Varmista, että lämpöpuhallin seisoo pystyasennossa ja että se on tasaisella alustalla.Onko virtakytkin päällä?Onko termostaatti sammuttanut lämpöpuhaltimen?Kierrä termostaattivipua myötäpäivään.Ovatko virtajohto ja pistoke ehjiä ja liitetty kunnolla pistorasiaan?Onko pistorasiassa virtaa?Ylikuumenemissuoja on lauennut.Palauta ylikuumenemissuoja kappaleen Ylikuumenemissuoja mukaisesti.
Lämpöpuhallin käynnistyy, mutta sammu hetken päästä.	Toivottu lämpötila on asetettu alemmas kuin huoneen senhetkinen lämpötila.Tarkista termostaatin asetus.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Verkkovirtaliitäntä 220–240 V AC, 50 Hz

Teho 750 ja 1500 W

Virtajohdon pituus 1,4 m

Mitat 29 × 21 × 14 cm

Sähkökäyttöisten paikallisten tilalämmittimien tietovaatimukset

Mallitunniste(et): PTC924-L
Tuotenro: 18-5091/36-7279
Kohta Symboli Arvo Yksikkö Kohta
Lämpöteho Lämmönsyötön tyyppi, ainoastaan				sähkökäyttöiset varaavat paikalliset tilalämmittimet (valitaan yksi)
Nimellislämpöteho P	nom	1,5 kW		manuaalinen lämmönvarauksen säätö, johon liittyy integroitu termostaatti	Ei
Vähimmäislämpöteho (ohjeellinen)	P_min	0,75 kW		manuaalinen lämmönvarauksen säätö, johon liittyy huone- ja/tai ulkolämpötilan kompensointi	Ei
Suurin jatkuva lämpöteho	P_max,c	1,5 kW		sähköinen lämmönvarauksen säätö, johon liittyy huone- ja/tai ulkolämpötilan kompensointi	Ei
Lisäsähkönkulutus --- --- puhalinlämmitys Ei
Nimellislämpöteholla el	max	Ei so-velleta	kW	Lämmityksen/huonelämpötilan säädön tyyppi (valitaan yksi)
Vähimmäislämpöteholla el	min	Ei so-velleta	kW	yksiportainen lämmitys ilman huonelämpötilan säätöä	Ei
Valmiustilassa el	SB	0	kW	kaksi tai useampi manuaalista porrasta ilman huonelämpötilan säätöä	Ei
				mekaanisella termostaatilla toteutetulla huonelämpötilan säädöllä	Kyllä
				sähköisellä huonelämpötilan säädöllä	Ei
				sähköinen huonelämpötilan säätö ja vuorokausiajastin	Ei
				sähköinen huonelämpötilan säätö ja viikkoajastin	Ei
				Muut säätömahdollisuudet (voidaan valita useita)
				huonelämpötilan säätö läsnäolotunnistimen kanssa	Ei
				huonelämpötilan säätö avoimen ikkunan tunnistimen kanssa	Ei
				etäohjausmahdollisuuden kanssa	Ei
				mukautuvan käynnistyksen ohjauksen kanssa	Ei
				käyntiajan rajoituksen kanssa	Ei
				lämpösäteilyanturin kanssa	Ei
Yhteystiedot	CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

Testitiedot

Komission asetuksen (EY) N:o 1275/2008 vaatimus

Tila Ekosuunnittel	luvaatimukset 7.1. 2013 alkaen Tulos -	Kommentti	Johtopäätös
Pois päältä -tila	Tehonkulutus pois päältä -tilassa:Laitteen tehonkulutus missä tahansa pois päältä -tilassa ei saa olla suurempi kuin 0,50 wattia.	0,00 W P
Valmiustila Tehon	kulutus valmiustilassa:Laitteen tehonkulutus missä tahansa tilassa, jossa yksinomaan mahdollistetaan uudelleenaktivointitoiminto tai jossa mahdollistetaan yksinomaan uudelleenaktivointitoiminto ja pelkkä uudelleenaktivoitavuuden ilmaisin, ei saa olla suurempi kuin 0,50 wattia.		Ei sovelleta
	Laitteen tehonkulutus missä tahansa tilassa, jossa yksinomaan mahdollistetaan tieto- tai tilanäyttö tai jossa yksinomaan mahdollistetaan uudelleenaktivointitoiminnon ja tieto- tai tilanäytön yhdistelmä, ei saa olla suurempi kuin 1,00 wattia.		Ei sovelleta

Tilalämmityksen kausittainen energiatehokkuus

Kuvaus Arvo
Tilalämmityksen kausittainen energiatehokkuus aktiivitilassa- _S,on	40 %
Sähkökäyttöiset paikalliset tilalämmittimet- _th
Muuntokerroin sähköenergiasta primäärienergiaksi-CC
F(1) on korjauskerroin, joka vastaa lämmönvaraus- ja lämmitysvaihtoehtojen mukautetusta vaikutuksesta johtuvaa sähkökäyttöisten varaavien paikallisten tilalämmittimien positiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen; ja kaupalliseen käyttöön tarkoitettujen paikallisten tilalämmittimien osalta lämmitysvaihtoehtojen mukautetusta vaikutuksesta johtuvaa negatiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen prosentteina ilmaistuna;	0,0 %
F(2) on korjauskerroin, joka vastaa huoneen lämmitysmukavuuden säätöjen mukautetusta vaikutuksesta johtuvaa positiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen, kun arvot ovat toisensa pois sulkevia tai niitä ei voida laskea yhteen, prosentteina ilmaistuna;	6,0 %
F(3) on korjauskerroin, joka vastaa huoneen lämmitysmukavuuden säätöjen mukautetusta vaikutuksesta johtuvaa positiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen, kun arvot voidaan laskea yhteen, prosentteina ilmaistuna;	0,0 %
F(4) on korjauskerroin, joka vastaa lisäsähkönkulutuksen negatiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen prosentteina ilmaistuna;	0,0 %
F(5) on korjauskerroin, joka vastaa jatkuvasti palavan sytytysliekin energiankulutuksen negatiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen prosentteina ilmaistuna.	0,0 %
Tilalämmityksen kausittainen energiatehokkuus- _S	36,00 %
Johtopäätös P
