FS40-16JA - Tuuletin Clas Ohlson - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lattiatuuletin
Malli	FS40-16JA
Brändi	Clas Ohlson
Tuotenumero	18-1368 / 36-6576
Käyttöjännite	230 V AC, 50 Hz
Tehonkulutus (nimellinen)	40 W
Tehonkulutus (mitattu)	33,3 W
Roottorin halkaisija	40 cm
Korkeus (säädettävä)	108–131 cm
Johdon pituus	1,8 m
Maks. ilmavirta	59,32 m³/min
Palvelusuhde	1,78 (m³/min)/W
Äänitehotaso	53,77 dB(A)
Maks. ilmannopeus	2,80 m/s
Nopeusasetukset	3 tasoa (1, 2, 3) plus Pois
Oskillaatio	Päälle/pois (säädin)
Puhdistus	Kevyesti kostealla liinalla ja miedolla puhdistusaineella
Hävittäminen	Ei sekajätteeseen, kierrätä EU-direktiivin mukaisesti
Asennus	Jalusta, moottoriyksikkö, roottorin siipi ja suojaritilä
Turvallisuusohjeet	Ei lasten käyttöön ilman valvontaa; vahingoittunut johto on vaihtatettava ammattilaisella

Usein kysytyt kysymykset - FS40-16JA Clas Ohlson

Kuinka kokoan tuulettimen?

Kiinnitä jatkoputki ruuvilla B ja aluslevyllä jalustaan. Aseta sitten moottoriyksikkö putken päälle ja kiristä ruuvi A. Asenna takasuojaritilä, roottorin siipi ja etuosasuojaritilä ohjeiden mukaisesti.

Kuinka säädän korkeutta?

Löysää lukitusrengasta, aseta haluamasi korkeus (108–131 cm) ja kiristä lukitusrengas uudelleen.

Kuinka puhdistan tuulettimen?

Irrota pistoke pistorasiasta ennen puhdistusta. Käytä kevyesti kosteaa liinaa ja mietoa puhdistusainetta. Älä käytä voimakkaita kemikaaleja tai liuottimia.

Kuinka käynnistän oskillaation?

Paina moottorin yläosassa oleva säädin alas aktivoidaksesi oskillaation. Poista se käytöstä vetämällä säädin ylös.

Mitä nopeusasetuksia on?

Tuulettimessa on 3 nopeustasoa (painike 1: matala, 2: keskitaso, 3: korkea) ja pois-painike (0).

Mitä painikkeet tarkoittavat?

Painike [0] sammuttaa tuulettimen, [1], [2] ja [3] kytkevät sen päälle ja valitsevat nopeuden (1=hiljainen, 3=tehokas).

Sopiiko tuuletin lasten käyttöön?

Laitetta saavat käyttää yli 8-vuotiaat lapset valvonnan alaisena, jos heille on opetettu turvallinen käsittely. Ei lasten lelu.

Kuinka hävitän laitteen oikein?

Älä hävitä laitetta sekajätteessä. Käytä kierrätys- ja keräyspisteitä EU:n sähköromudirektiivin mukaisesti.

Mitä tehdä, jos virtajohto on vahingoittunut?

Älä käytä laitetta, jos virtajohto tai pistoke on vahingoittunut. Anna pätevän sähköasentajan vaihtaa se.

Kuinka kiinnitän etuosan suojaritilän?

Sovita etuosasuojaritilä takasuojaritilään ja taita neljä lukitusläppää reunojen yli. Lukitse asento mukana tulevalla ruuvilla ja mutterilla yläreunan reikään.

KÄYTTÖOHJE FS40-16JA Clas Ohlson

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Älä käytä laitetta, jos sen virtajohto, pistoke tai jokin muu osa on vioittunut tai ei toimi normaalisti.
• Älä yritä muuttaa laitetta millään tavalla.
• Käytä laitetta ainoastaan sisätiloissa kuivassa ja puhtaassa ympäristössä. Älä sijoita laitetta paikkaan, josta se voi pudota veteen tai muuhun nesteeseen.
• Irrota pistoke pistorasiasta, kun laitetta ei käytetä.
• Älä jätä lapsia samaan tilaan laitteen kanssa ilman valvontaa.
• Laitetta saavat käyttää vain yli 8-vuotiaat. Henkilöt, joilla on fyysisiä tai psyykkisiä rajoitteita tai henkilöt, joilla ei ole riittävästi laitteen käytön turvallisuuteen vaikuttavia taitoja tai kokemusta, saavat käyttää laitetta, jos heitä on ohjeistettu sen turvallisesta käytöstä ja käytön mahdollisista vaaroista. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman aikuisen valvontaa.
• Älä liitä laitetta sähköverkkoon, ennen kuin olet asentanut sen käyttövalmiiksi.
• Älä työnnä suojaritilän sisään vieraita esineitä.
• Älä sammuta laitetta irrottamalla pistoke pistorasiasta. Sammuta laite aina virtakytkimellä.
• Tarkista virtajohdon kunto säännöllisesti. Älä käytä laitetta, jos sen virtajohto tai pistoke on vioittunut.
• Vain sähköalan ammattilainen saa vaihtaa vaurioituneen virtajohdon.

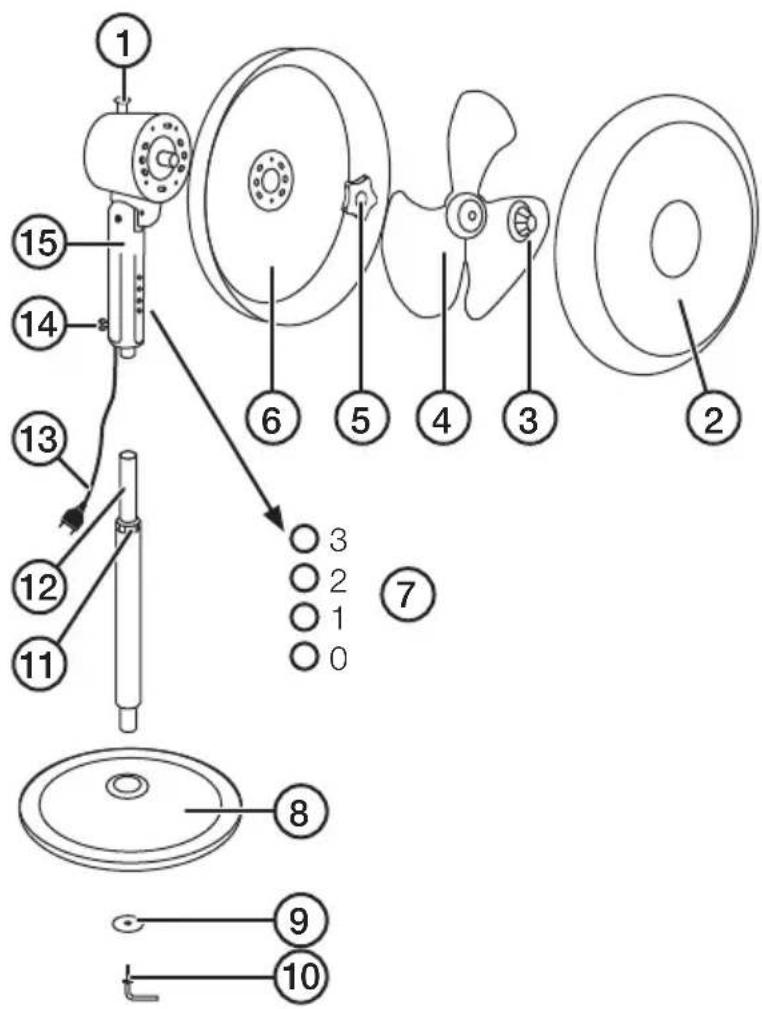

Tuotteen kuvaus

1. Edestakaisen liikkeen kytkin
2. Etummainen suojaritilä
3. Lapojen lukitusmutteri
4. Lavat
5. Taaemman suojaritilän lukitusmutteri
6. Taaempi suojaritilä
7. Nopeudenvalintapainikkeet ja sammutus
8. Jalkaosa
9. Jalustalevy
10. Ruuvi B
11. Lukitusrengas
12. Pidennyskappale
13. Virtajohto
14. Ruuvi A
15. Tuulettimen runko

Asennus

Jalkaosan asentaminen

Asenna pidennyskappale (12) jalkaosaan (8) kiinnittämällä se ruuvilla B (10) ja jalustalevyllä (9).

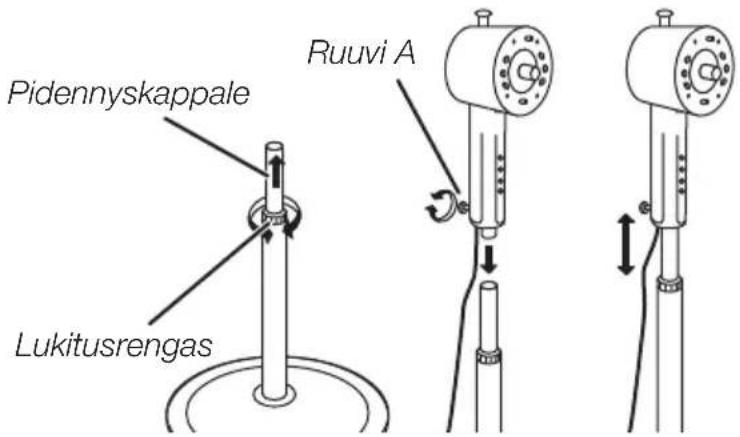

Tuulettimen rungon asentaminen

1. Avaa lukitusrengas ja nosta pidennyskappaletta. Kiristä sen jälkeen lukitusrengas.
2. Avaa ruuvi A ja aseta tuulettimen runko pidennyskappaleeseen. Kiristä sen jälkeen ruuvi A.
3. Avaa lukitusrengas ja säädä sopiva korkeus. Kiristä sen jälkeen lukitusrengas.

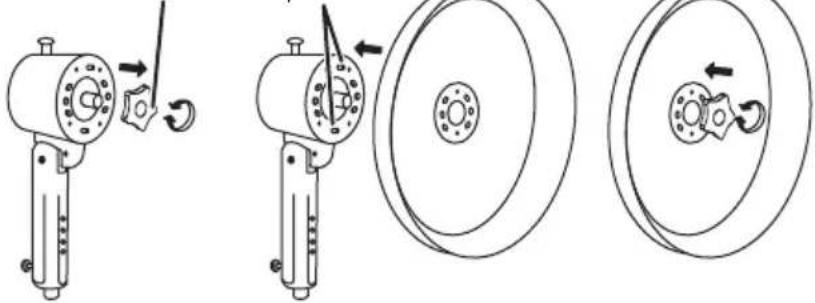

Tuulettimen lavan ja suojaritilöiden asentaminen

1. Avaa taaemman suoja- ritilän lukitusmutteri (5).
2. Aseta taaempi suojaritilä (6) moottorin etupuolelle siten, että ritilän suuntausreiät kiinnittyvät moottorin tappeihin.
3. Kiristä taaemman suoja- ritilän lukitusmutteri.
4. Aseta tuulettimen lapa moottorin akseliin. Kirstä lukitusmutteri (3).
5. Sovita etummainen suojaritilä (2) taaempaan suojaritilään ja kiinnitä se taittamalla taaemman ritilän neljä kielekettä eturitilän reunojen yli.
6. Varmista molempien ritilöiden asento asentamalla mukana tuleva ruuvi ja mutteri ritilän yläreunan reikään.

Ritilän mutteri Tapit

Käynnistäminen/sammuttaminen ja tuulettimen nopeus

Liitä pistoke pistorasiaan.

• [0] Pois päältä
• [1], [2], [3] Käynnistä ja valitse tuulettimen nopeus

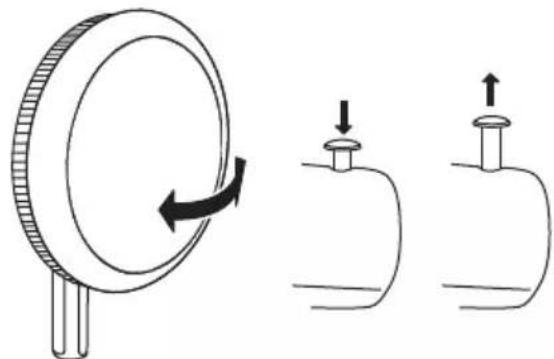

Edestakaisen liikkeen käynnistäminen ja sammuttaminen

Käynnistä edestakainen liike painamalla kytkin alas (1) ja sammuta liike nostamalla kytkintä.

• Puhdista laite kevyesti kostutetulla liinalla. Käytä mietoa pesuainetta. Älä käytä liuotusaineita tai syövyttäviä kemikaaleja.
• Irrota aina pistoke pistorasiasta ennen laitteen puhdistamista tai jos et käytä laitetta pitkään aikaan.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Verkkoliitäntä 230 V AC, 50 Hz

Teho 40 W

Halkaisija 40 cm

Johdon pituus 1,8 m

Korkeus 108–131 cm

Kuvaus Lyhenne Arvo Yksikkö
Ilmavirta enintään F 59,32 m^3/min
Tuulettimen teho P 33,3 W
Käyttöarvo	SV	1,78	( m^3/min )/W
Tehonkulutus valmiustilassa	P_SB	N/A	W
Tuulettimen melutaso	LwA	53,77 dB(A)
Suurin puhallusnopeus	c 2,80 m/s
Käyttöarvon mittauksen standardi	IEC 60879:1986 (corr.1992)
