FS40-16JA - Fläkt Clas Ohlson - Gratis bruksanvisning och manual

Produkttyp	Golvfläkt
Modell	FS40-16JA
Märke	Clas Ohlson
Artikelnummer	18-1368 / 36-6576
Driftspänning	230 V AC, 50 Hz
Effektförbrukning (nominell)	40 W
Effektförbrukning (uppmätt)	33,3 W
Rotordiameter	40 cm
Höjd (justerbar)	108–131 cm
Kabellängd	1,8 m
Max. luftflöde	59,32 m³/min
Serviceförhållande	1,78 (m³/min)/W
Ljudeffektsnivå	53,77 dB(A)
Max. lufthastighet	2,80 m/s
Hastighetssteg	3 steg (1, 2, 3) plus Av
Oscillation	På-/Avstängbar (reglage)
Rengöring	Med lätt fuktad trasa och milt rengöringsmedel
Avfallshantering	Inte i hushållsavfallet, återvinning enligt EU-direktiv
Montering	Stativ, motorenhet, rotorblad och skyddsgaller
Säkerhetsanvisningar	Inte för barn utan tillsyn; skadad kabel ska bytas av fackman

Vanliga frågor - FS40-16JA Clas Ohlson

Hur monterar jag fläkten?

Fäst förlängningsröret med skruv B och brickan på stativet. Sätt sedan motorenheten på röret och dra åt skruv A. Montera bakre skyddsgaller, rotorbladet och främre skyddsgaller enligt anvisningarna.

Hur justerar jag höjden?

Lossa låsringen, ställ in önskad höjd (108–131 cm) och dra åt låsringen ordentligt.

Hur rengör jag fläkten?

Dra ur nätkontakten före rengöring. Använd en lätt fuktad trasa och milt rengöringsmedel. Använd inte starka kemikalier eller lösningsmedel.

Hur slår jag på oscillationen?

Tryck ned reglaget på ovansidan av motorn för att aktivera oscillationen. För att stänga av drar du reglaget uppåt.

Vilka hastighetssteg finns?

Fläkten har 3 hastighetssteg (knapp 1: låg, 2: medel, 3: hög) och en Av-knapp (0).

Vad betyder knapparna?

Knapparna [0] stänger av fläkten, [1], [2] och [3] slår på den och väljer hastighet (1=tyst, 3=stark).

Är fläkten lämplig för barn?

Apparaten får användas av barn från 8 år under uppsikt, om de har instruerats i säker hantering. Inte en leksak.

Hur kasserar jag apparaten på rätt sätt?

Kassera apparaten inte i hushållsavfallet. Använd återvinnings- och insamlingsstationer enligt EU-direktivet för elektronikavfall.

Vad gör jag vid skadad nätkabel?

Använd inte apparaten om nätkabeln eller kontakten är skadad. Låt en kvalificerad elektriker byta ut den.

Hur fäster jag det främre skyddsgallret?

Anpassa det främre skyddsgallret mot det bakre skyddsgallret och vik de fyra spärrflikarna över kanterna. Säkra positionen med medföljande skruv och mutter i hålet på överkanten.

BRUKSANVISNING FS40-16JA Clas Ohlson

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Använd aldrig produkten om nätkabeln, stickproppen eller någon annan del är skadad eller inte fungerar på rätt sätt.
• Försök aldrig att på något sätt ändra, reparera eller modifiera produkten.
• Produkten får endast användas inomhus i torra och rena miljöer. Placera aldrig produkten så att den kan falla ned i vatten eller annan vätska.
• Dra alltid ut stickproppen ur vägguttaget när produkten inte används.
• Lämna aldrig barn utan tillsyn i samma lokal som produkten.
• Produkten får användas av barn från 8 år och av personer med någon form av funktionsnedsättning, brist på erfarenhet eller kunskap som skulle kunna äventyra säkerheten, om de har fått instruktioner om hur produkten på ett säkert sätt ska användas och förstår faror och risker som kan uppkomma. Låt aldrig barn leka med produkten. Rengöring och skötsel får inte utföras av barn utan vuxens närvaro.
• Anslut aldrig produkten till elnätet innan den är monterad.
• Stick inte in främmande föremål innanför skyddsgallret.
• Stäng aldrig av produkten genom att dra ut stickproppen ur vägguttaget. Stäng alltid av produkten med strömbrytaren.
• Nätkabeln bör regelbundet kontrolleras. Använd aldrig produkten om nätkabeln eller stickproppen är skadade.
• Om nätkabeln skadas ska den bytas av behörig elektriker.

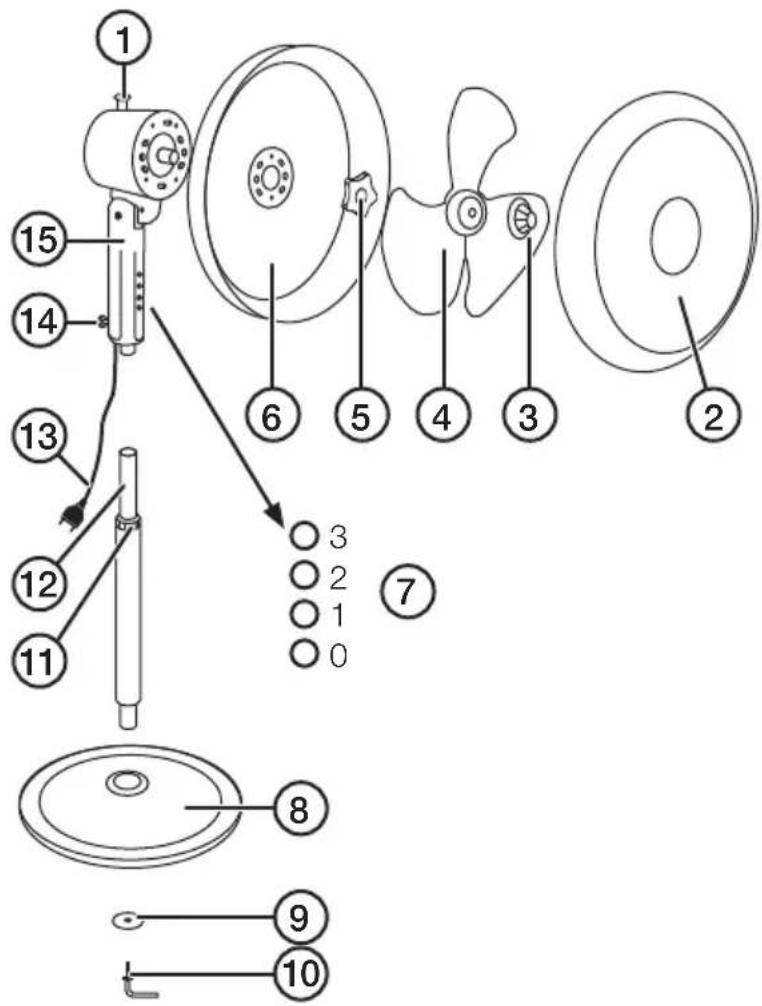

Produktbeskrivning

1. Reglage för svepande rörelse
2. Främre skyddsgaller
3. Låsmutter fläktblad
4. Fläktblad
5. Låsmutter bakre skyddsgaller
6. Bakre skyddsgaller
7. Knappar för tre hastigheter samt avstängning
8. Fot
9. Fotbricka
10. Skruv B
11. Låsring
12. Förlängningsstativ
13. Nätkabel
14. Skruv A
15. Fläktkropp

Montering

Montering av foten

Montera förlängningsstativet (12) i foten (8) genom att fästa med skruv B (10) och fotbrickan (9).

Montering av fläktkroppen

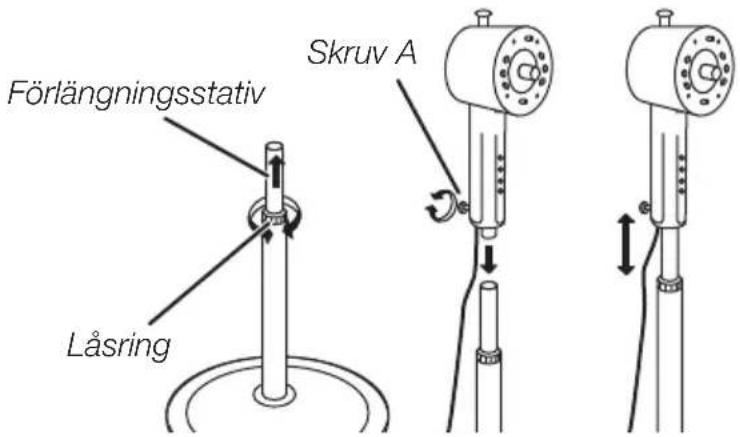

1. Lossa låsringen och lyft upp förlängningsstativet. Dra därefter åt låsringen.
2. Lossa skruven A och placera fläktkroppen på stativet. Dra därefter åt skruven A.
3. Lossa låsringen och ställ in önskad höjd för fläkten. Dra därefter åt låsringen.

Montering av fläktblad och skyddsgaller

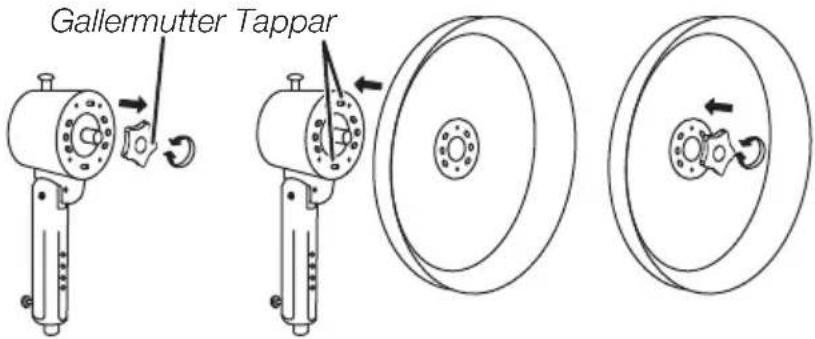

1. Lossa låsmuttern (5) för det bakre skyddsgallret.
2. Sätt det bakre skyddsgallret (6) på motorns framsida, så att gallrets riktningshål fäster i motorns tappar.
3. Dra åt läsmuttern för det bakre skyddsgallret.

4. Placera fläktbladet på motoraxeln. Dra åt låsmuttern (3).

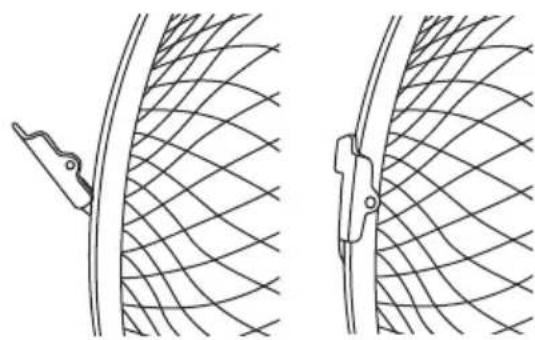

5. Passa in det främre skyddsgallret (2) mot det bakre skyddsgallret och fäst det genom att vika de fyra låsflikarna på det bakre gallrets sidor över kanten på det främre skyddsgallret.

6. Säkra de båda gallrens position genom att montera den medföljande skruven och muttern i hålet i gallrens överkant.

På/av och fläkthastighet

Anslut stickproppen till ett lämpligt vägguttag.

• [0] Av
• [1], [2], [3] Slå på och välj fläkthastighet

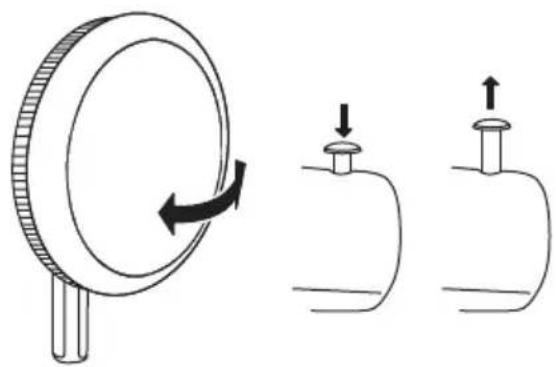

Svepande rörelse på/av

Tryck ned reglaget (1) för att aktivera svepande rörelse, dra upp reglaget för att stänga av.

Skötsel och underhåll

• Rengör produkten med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Dra alltid ut stickproppen ur vägguttaget före rengöring och om inte fläkten ska användas under en längre period.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Nätanslutning 230 V AC, 50 Hz

Effekt 40 W

Diameter 40 cm

Kabellängd 1,8 m

Höjd 108–131 cm

Beskrivning Symbol Värde Enhet
Max luftflöde F 59,32 m^3/min
Fläktens ineffekt P 33,3 W
Driftsvärde SV 1,78 ( m^3/min )/W
Effektförbrukning i standbyläge P	SB	N/A	W
Fläktens ljudeffektnivå	LwA	53,77 dB(A)
Maximal lufthastighet	c 2,80 meter/sek
Standard som använts för mätning av driftsvärde	IEC 60879:1986 (corr.1992)

Gulvvifte

Art.nr. 18-1368 Modell FS40-16JA

36-6576

FS40-16JA

Lengde på ledning 1,8 m

Høyde 108–131 cm

Beskrivelse Symbol Verdi Enhet
Maks luftstrøm F 59,32 m^3/min
Viftens effekt inn P 33,3 W
Driftsverdi SV 1,78 ( m^3/min )/W
Effektforbruk (i standby-modus)	P_SB	N/A	W
Viftens lydeffektnivå	LwA	53,77 dB(A)
Maks lufthastighet	c 2,80 m/s
Standard som er benyttet for måling av driftsverdi	IEC 60879:1986 (corr.1992)

Lattiatuuletin

Tuotenro 18-1368

36-6576

Malli FS40-16JA

FS40-16JA

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet

www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internett

www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
