Produkttype	Ståvifte
Modell	FS40-16JA
Merke	Clas Ohlson
Artikkelnummer	18-1368 / 36-6576
Driftsspenning	230 V AC, 50 Hz
Effektforbruk (nominell)	40 W
Effektforbruk (målt)	33,3 W
Rotordiameter	40 cm
Høyde (justerbar)	108–131 cm
Kabellengde	1,8 m
Maks. luftstrøm	59,32 m³/min
Serviceforhold	1,78 (m³/min)/W
Lydeffektnivå	53,77 dB(A)
Maks. lufthastighet	2,80 m/s
Hastighetstrinn	3 trinn (1, 2, 3) pluss Av
Oscillasjon	Av/på-slagbar (bryter)
Rengjøring	Med lett fuktig klut og mildt rengjøringsmiddel
Avhending	Ikke i husholdningsavfall, resirkulering i henhold til EU-direktiv
Montering	Stativ, motorenhet, rotorblad og beskyttelsesgitter
Sikkerhetsinstruksjoner	Ikke for barn uten tilsyn; skadet kabel må byttes av kvalifisert personell

Ofte stilte spørsmål - FS40-16JA Clas Ohlson

Hvordan monterer jeg viften?

Fest forlengelsesrøret med skrue B og skiven til stativet. Sett deretter motorenheten på røret og stram skrue A. Monter bakre beskyttelsesgitter, rotorbladet og forre beskyttelsesgitter i henhold til instruksjonene.

Hvordan justerer jeg høyden?

Løsne sikringsringen, still inn ønsket høyde (108–131 cm) og stram sikringsringen godt igjen.

Hvordan rengjør jeg viften?

Trekk støpselet før rengjøring. Bruk en lett fuktig klut og mildt rengjøringsmiddel. Ikke bruk sterke kjemikalier eller løsemidler.

Hvordan slår jeg på oscillasjon?

Trykk bryteren på toppen av motoren ned for å aktivere oscillasjon. For å slå av, trekk bryteren opp.

Hvilke hastighetstrinn finnes?

Viften har 3 hastighetstrinn (knapp 1: lav, 2: middels, 3: høy) og en av-knapp (0).

Hva betyr knappene?

Knapp [0] slår viften av, [1], [2] og [3] slår den på og velger hastighet (1=stille, 3=sterk).

Er viften egnet for barn?

Apparatet kan brukes av barn fra 8 år under tilsyn hvis de har fått opplæring i sikker håndtering. Ikke et leketøy.

Hvordan avhender jeg apparatet riktig?

Ikke kast apparatet i husholdningsavfallet. Bruk resirkulerings- og innsamlingsstasjoner i henhold til EU-direktivet om elektronisk avfall.

Hva gjør jeg ved skadet strømledning?

Ikke bruk apparatet hvis strømledningen eller støpselet er skadet. Få det byttet av en kvalifisert elektriker.

Hvordan fester jeg det fremre beskyttelsesgitteret?

Tilpass forre beskyttelsesgitter til bakre beskyttelsesgitter og brett de fire sperreklaffene over kantene. Sikre posisjonen med den medfølgende skruen og mutteren i hullet på øvre kant.

BRUKSANVISNING FS40-16JA Clas Ohlson

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

• Viften må ikke brukes dersom ledning, støpsel eller andre deler er skadet eller ikke fungerer som det skal.
• Produktet må ikke endres på eller modifiseres.
• Produktet må kun brukes innendørs i tørre og rene miljøer. Plasser ikke produktet slik at det kan falle ned i vann eller annen væske.
• Trekk alltid støpselet ut av strømuttaket når produktet ikke er i bruk.
• La aldri barn oppholde seg i samme rom som viften, uten tilsyn av voksne.
• Produktet kan brukes av barn fra 8 år og av personer med funksjonshemming eller manglende erfaring og kunnskap om produktet, dersom de har fått opplæring om sikker bruk av det. Det er dog viktig at de forstår faren ved bruken av det. La aldri barn leke med produktet. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn av voksne.
• Viften må ikke kobles til strømnettet før den er montert.
• Stikk aldri fremmede gjenstander innenfor dekselet.
• Viften må ikke skrus av ved kun å trekke ut støpselet fra strømuttaket. Steng alltid viften med strømbryteren.
• Strømledningen bør kontrolleres regelmessig. Bruk ikke produktet dersom strømledning eller støpsel er skadet.
• Hvis strømkabelen er skadet må den skiftes umiddelbart av en faglært elektriker.

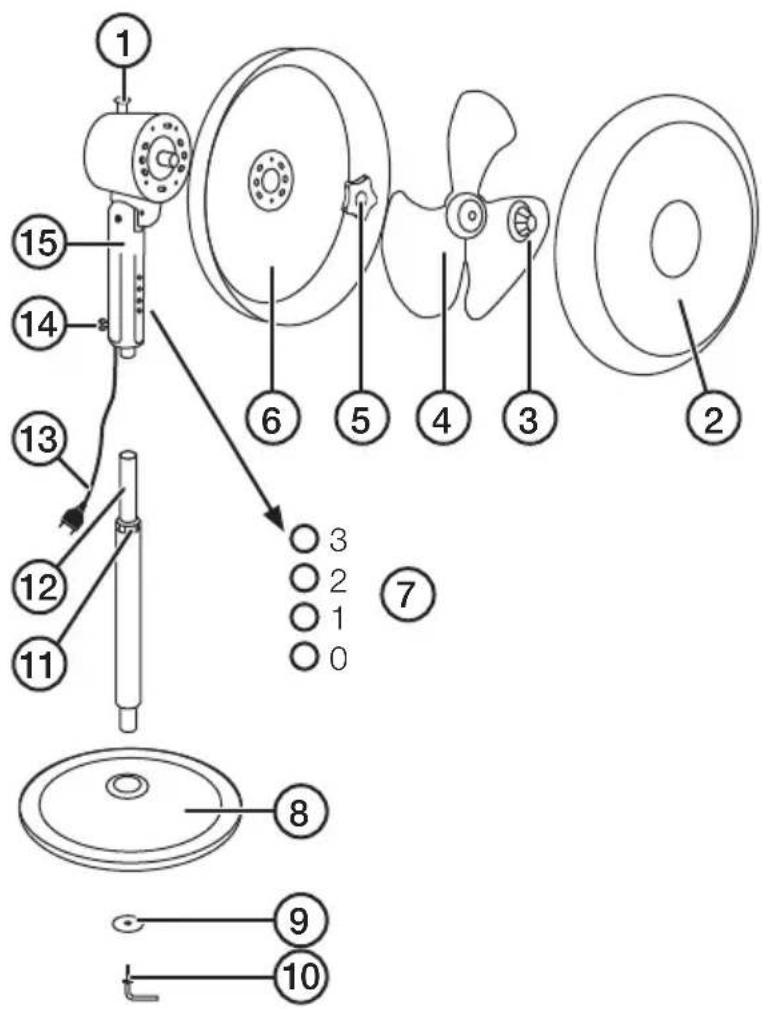

Produktbeskrivelse

1. Bryter for sveipende bevegelser
2. Fremre gitter
3. Låsemutter vifteblad
4. Vifteblad
5. Låsemutter bakre gitter
6. Bakre gitter
7. Bryter til innstilling av de tre hastighetene og stenging
8. Fot
9. Fotplate
10. Skrue B
11. Låsering
12. Forlengelsesstativ
13. Strømkabel
14. Skrue A
15. Hoveddel

Montering

Montering av foten

Monter forlengelsesstativet (12) til foten (8) ved å feste med skrue B (10) og fotplaten (9).

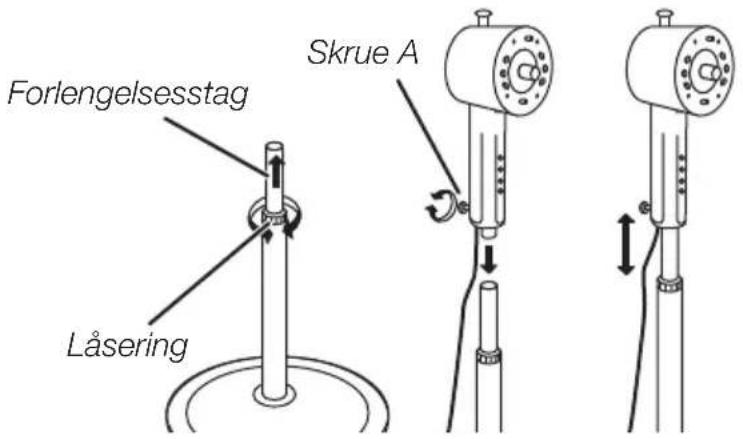

Montering av viftekropp

1. Løsne på låseringen og løft opp forlengelsesstativet. Trekk deretter til låseringen.
2. Løsne på skrue A og plasser hoveddelen på stativet. Trekk deretter til skruen (A).
3. Løsne på låseringen og still inn ønsket høyde på viften. Trekk deretter til låseringen.

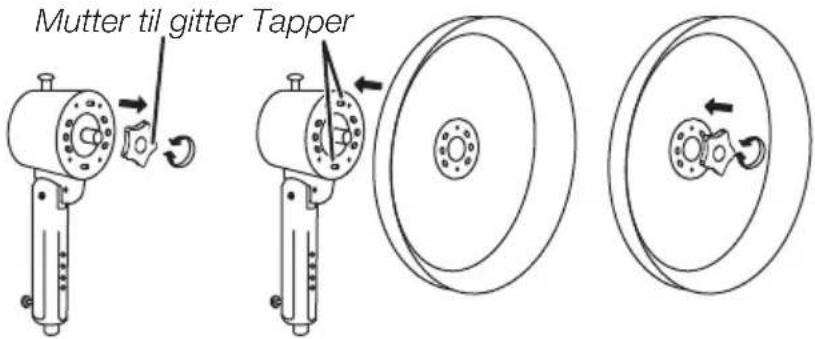

Montering av vifteblad og gitter

1. Løsne på låsemutteren (5) til det bakerste gitteret.

2. Sett det bakerste gitteret (6) på motorens framside, sånn at gitterets retningshull festes til tappene på motoren.

3. Trekk til läsemutteren til det bakerste gitteret.

4. Plasser viftebladet på motorakselen. Trekk til läsemutteren (3).

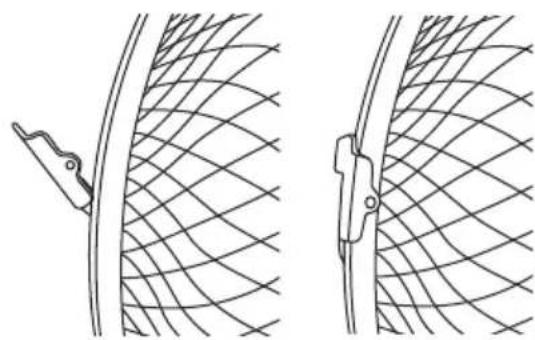

5. Tilpass sånn at det fremre gitteret (2) treffer riktig på det bakre og fest det ved å slå inn de fire låseflikene på det bakre gitterets sider.

6. Sikre ekstra ved å skru i den medfølgende skruen og mutteren i hullet på overkant av gitteret.

På/av og viftehastighet

• [0] Av
• [1], [2], [3] Slå på og velg viftehastighet

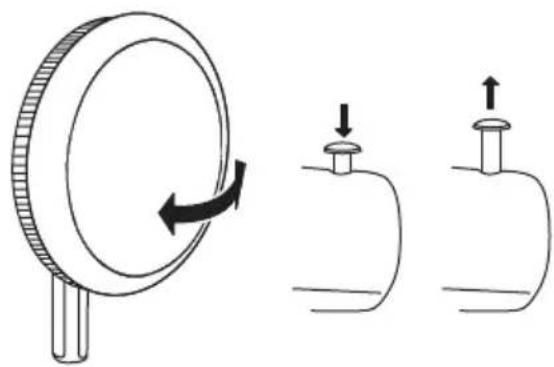

Sveipende bevegelser på/av

Trykk ned bryteren (1) for å aktivere de sveipende bevegelsene og trekk bryteren opp for å stenge.

Stell og vedlikehold

• Rengjør produktet med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.
• Trekk alltid støpselet ut fra strømuttaket før rengjøring eller når produktet ikke en i bruk.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De vil ta hånd om produktet på en miljømessig tilfredsstillende måte.

Nettspenning 230 V AC, 50 Hz

Effekt 40 W

Diameter 40 cm
