Produkttyp	Standventilator
Modell	FS40-16JA
Marke	Clas Ohlson
Artikelnummer	18-1368 / 36-6576
Betriebsspannung	230 V AC, 50 Hz
Leistungsaufnahme (Nenn)	40 W
Leistungsaufnahme (gemessen)	33,3 W
Rotordurchmesser	40 cm
Höhe (einstellbar)	108–131 cm
Kabellänge	1,8 m
Max. Luftströmung	59,32 m³/min
Serviceverhältnis	1,78 (m³/min)/W
Schallleistungspegel	53,77 dB(A)
Max. Luftgeschwindigkeit	2,80 m/s
Geschwindigkeitsstufen	3 Stufen (1, 2, 3) plus Aus
Oszillation	Ein-/Ausschaltbar (Regler)
Reinigung	Mit leicht feuchtem Tuch und mildem Reinigungsmittel
Entsorgung	Nicht im Hausmüll, Recycling gemäß EU-Richtlinie
Montage	Ständer, Motoreinheit, Rotorblatt und Schutzgitter
Sicherheitshinweise	Nicht für Kinder ohne Aufsicht; beschädigtes Kabel von Fachkraft ersetzen lassen

Häufig gestellte Fragen - FS40-16JA Clas Ohlson

Wie montiere ich den Ventilator?

Befestigen Sie das Verlängerungsrohr mit der Schraube B und der Unterlegscheibe am Ständer. Dann setzen Sie die Motoreinheit auf das Rohr und ziehen die Schraube A fest. Montieren Sie das hintere Schutzgitter, das Rotorblatt und das vordere Schutzgitter gemäß Anleitung.

Wie stelle ich die Höhe ein?

Lösen Sie den Sicherungsring, stellen Sie die gewünschte Höhe (108–131 cm) ein und ziehen Sie den Sicherungsring wieder fest an.

Wie reinige ich den Ventilator?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein leicht feuchtes Tuch und ein mildes Reinigungsmittel. Keine scharfen Chemikalien oder Lösungsmittel verwenden.

Wie schalte ich die Oszillation ein?

Drücken Sie den Regler an der Oberseite des Motors nach unten, um die Oszillation zu aktivieren. Zum Ausschalten ziehen Sie den Regler nach oben.

Welche Geschwindigkeitsstufen gibt es?

Der Ventilator hat 3 Geschwindigkeitsstufen (Taste 1: niedrig, 2: mittel, 3: hoch) und eine Aus-Taste (0).

Was bedeuten die Tasten?

Die Tasten [0] schaltet den Ventilator aus, [1], [2] und [3] schalten ihn ein und wählen die Geschwindigkeit (1=leise, 3=stark).

Ist der Ventilator für Kinder geeignet?

Das Gerät darf von Kindern ab 8 Jahren unter Aufsicht verwendet werden, wenn sie in die sichere Handhabung eingewiesen wurden. Kein Kinderspielzeug.

Wie entsorge ich das Gerät richtig?

Entsorgen Sie das Gerät nicht im Hausmüll. Nutzen Sie Recycling- und Sammelstationen gemäß der EU-Richtlinie für Elektroschrott.

Was tun bei beschädigtem Netzkabel?

Benutzen Sie das Gerät nicht, wenn das Netzkabel oder der Stecker beschädigt ist. Lassen Sie es von einem qualifizierten Elektriker austauschen.

Wie befestige ich das vordere Schutzgitter?

Passen Sie das vordere Schutzgitter am hinteren Schutzgitter an und klappen Sie die vier Sperrlaschen über die Kanten. Sichern Sie die Position mit der mitgelieferten Schraube und Mutter im Loch an der Oberkante.

BEDIENUNGSANLEITUNG FS40-16JA Clas Ohlson

Art.Nr. 18-1368 Modell FS40-16JA

36-6576

FS40-16JA

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

• Das Gerät nicht betreiben, wenn das Netzkabel, der Netzstecker oder ein anderes Teil beschädigt ist oder nicht korrekt funktioniert.
• Das Produkt niemals auf irgendeine Weise verändern, reparieren oder modifizieren.
• Das Gerät ist ausschließlich für den Hausgebrauch in trockener, sauberer Umgebung geeignet. Das Gerät so aufstellen, dass es niemals in Wasser oder andere Flüssigkeiten fallen kann.
• Bei Nichtbenutzung stets den Netzstecker ziehen.
• Kinder niemals unbeaufsichtigt in einem Raum mit dem Gerät zurücklassen.
• Das Gerät ist nur dann für Kinder ab 8 Jahren oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, bzw. mangelnder Erfahrung/Wissen geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und Risiken und Gefahren der Benutzung verstehen. Kein Kinderspielzeug. Reinigung und Wartung darf von Kindern nur unter Aufsicht eines Erwachsenen durchgeführt werden.
• Das Gerät niemals vor der Montage an das Stromnetz anschließen.
• Niemals Fremdgegenstände in das Gitter am Gerät einführen.
• Das Gerät niemals durch Herausziehen des Netzsteckers ausschalten. Das Gerät immer mit dem Schalter ausschalten.
• Das Netzkabel regelmäßig auf Fehler überprüfen. Das Gerät nie benutzen, wenn das Netzkabel oder der Netzstecker beschädigt ist.

- Ein beschädigter Netzstecker muss von einem qualifizierten Elektriker ausgetauscht werden.

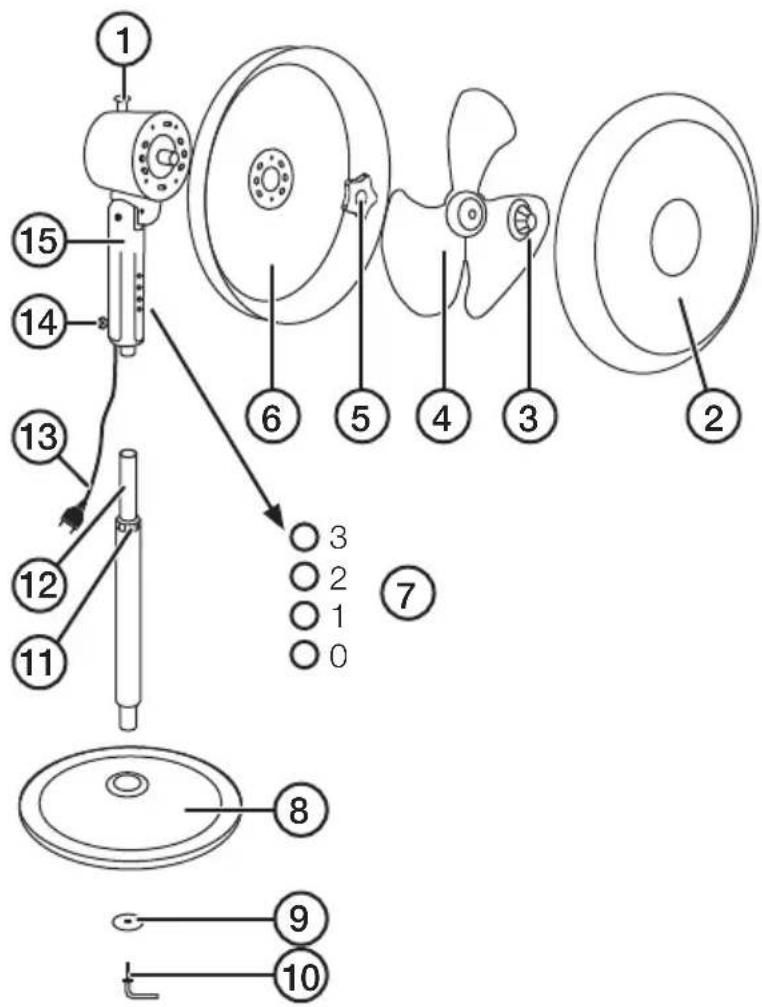

Produktbeschreibung

1. Regler für die Oszillation
2. Vorderes Schutzgitter
3. Sicherungsmutter Rotorblatt
4. Rotorblatt
5. Sicherungsmutter hinteres Schutzgitter
6. Hinteres Schutzgitter
7. Tasten für drei Geschwindigkeiten sowie Ausschaltung
8. Ständer
9. Unterlegscheibe
10. Schraube B
11. Sicherungsring
12. Verlängerungsrohr
13. Netzkabel
14. Schraube A
15. Motoreinheit

Montage

Montage des Ständers

Das Verlängerungsrohr (12) mit der Schraube B (10) und der Unterlegscheibe (9) am Ständer (8) befestigen.

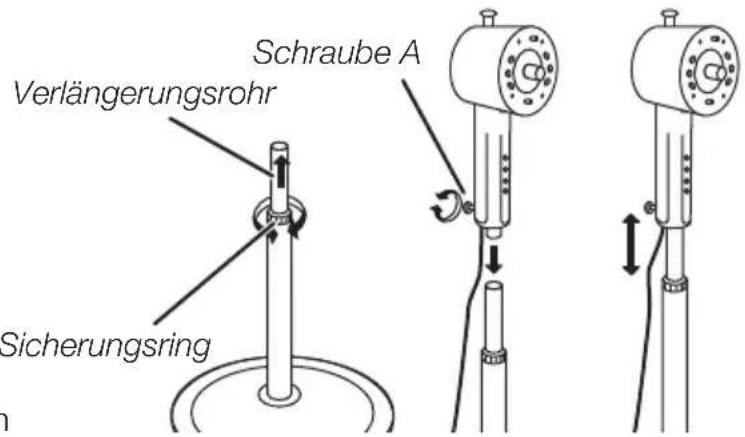

Montage der Motoreinheit

1. Den Sicherungsring lösen und das Verlängerungsrohr anheben. Danach den Sicherungsring festziehen.
2. Schraube A lösen und die Motoreinheit auf das Rohr setzen. Danach die Schraube A festziehen.
3. Den Sicherungsring lösen und die gewünschte Höhe des Ventilators einstellen. Danach den Sicherungsring festziehen.

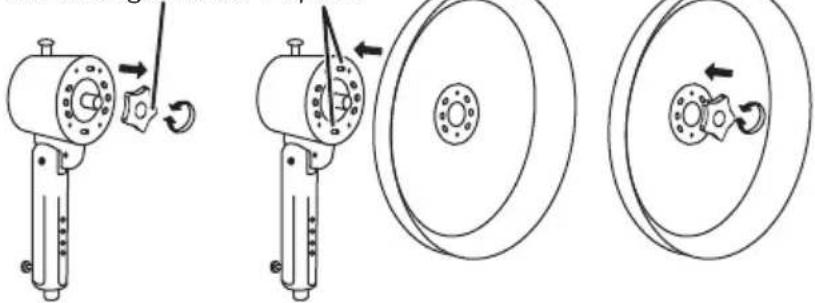

Montage von Rotorblättern und Schutzgitter

1. Die Sicherungsmutter (5) des hinteren Schutzgitters lösen.
2. Das vordere Schutzgitter (6) auf die Vorderseite des Motors setzen, sodass die Zapfen des Motors durch die Löcher am Schutzkorb passen.

Sicherungsmutter Zapfen

1. Die Sicherungsmutter des hinteren Schutzgitters anziehen.
2. Das Rotorblatt auf die Motorachse setzen. Die Sicherungsmutter (3) anziehen.

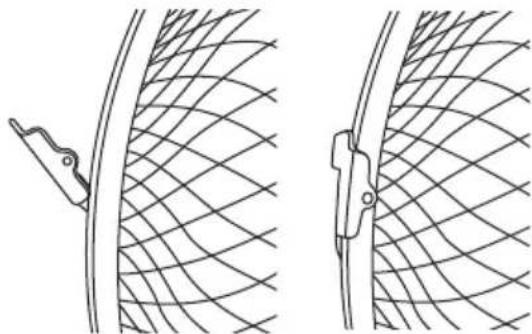

3. Das vordere Schutzgitter (2) am hinteren Schutzgitter anpassen und die vier Sperrlaschen am hinteren Schutzgitter über die Kanten des vorderen Schutzgitters klappen, um sie aneinander zu befestigen.
4. Die Position der beiden Gitter sichern, indem die mitgelieferte Schraube und Mutter im Loch an der Oberkante befestigt werden.

Ein/aus und Ventilatorgeschwindigkeit

Den Netzstecker in eine geeignete Steckdose stecken.

• [0] Aus
• [1], [2], [3] Einschalten und Wahl der Geschwindigkeit

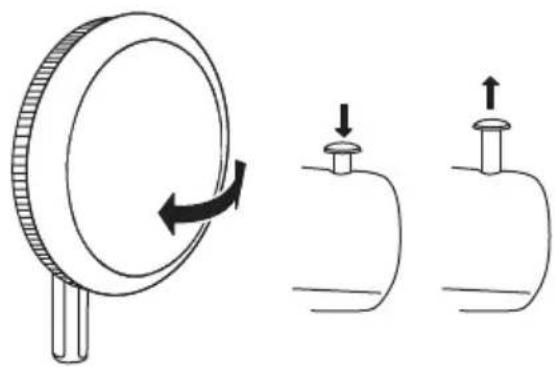

Oszillation ein/aus

Den Regler (1) nach unten drücken, um die Oszillation zu aktivieren, nach oben ziehen, um sie auszuschalten.

• Das Produkt mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
• Vor Pflege und Wartung und bei längerer Nichtbenutzung stets den Netzstecker ziehen.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyclen.

Betriebsspannung 230 V AC, 50 Hz

Leistungsaufnahme 40 W

Durchmesser 40 cm

Kabellänge 1,8 m

Höhe 108–131 cm

Beschreibung Symbol Wert Einheit
Max. Luftströmung F 59,32 m^3/min
Leistungsaufnahme des Ventilators P 33,3 W
Serviceverhältnis SV 1,78 ( m^3/min )/W
Leistungsaufnahme im Bereitschaftszustand	P_SB	N/A	W
Schallleistungspegel des Ventilators	LwA	53,77 dB(A)
Max. Luftgeschwindigkeit	c 2,80 Meter/Sek.
Messnorm für die Entwicklung des Serviceverhältnisses	IEC 60879:1986 (corr.1992)
