Produkttyp	Heizlüfter
Marke	Clas Ohlson
Modell	FH101N (FH101N-UK)
Art.-Nr.	18-5092 / 36-7281
Leistungsaufnahme	900 W
Nennspannung	220–240 V AC, 50 Hz
Abmessungen (B × T × H)	20 × 12 × 9 cm
Netzkabellänge	1.4 m
Wärmeleistung	0.9 kW (Nennwert)
Temperaturregelung	Einstellbarer Thermostat mit automatischem Ein-/Ausschalten
Ein-/Ausschalter	Ja (rückseitiger Schalter)
Kontrollleuchte	Ja (Betriebsanzeige)
Überhitzungsschutz	Ja (automatische Abschaltung, rücksetzbar)
Kippschutzschalter	Ja (automatische Abschaltung bei Neigung oder Umfallen)
Aufstellung	Muss aufrecht auf einer ebenen, festen Oberfläche stehen
Sicherheitsabstand	Mindestens 50 cm zu Seiten/Rückseite/Oberseite, 120 cm nach vorne
Anwendung	Temporäre Raumheizung in gut isolierten Räumen
Reinigung	Mit feuchtem Tuch abwischen; Lüftungsschlitze regelmäßig absaugen
Lagerung	Bei Nichtgebrauch im Innenraum lagern

Häufig gestellte Fragen - FH101N Clas Ohlson

Wie schalte ich den Heizlüfter ein?

Stellen Sie das Gerät aufrecht auf eine ebene Fläche und stecken Sie es in eine Steckdose. Drehen Sie den Thermostatknopf auf die höchste Stellung, dann stellen Sie den rückseitigen Schalter [1/0] auf I. Die Kontrollleuchte leuchtet auf.

Warum schaltet sich der Heizlüfter nach kurzer Zeit aus?

Der Thermostat ist möglicherweise niedriger als die Raumtemperatur eingestellt. Drehen Sie den Thermostatknopf im Uhrzeigersinn, um die Temperatur zu erhöhen. Falls er immer noch abschaltet, prüfen Sie, ob der Kippschutzschalter ausgelöst wurde oder der Überhitzungsschutz angesprochen hat.

Was soll ich tun, wenn der Heizlüfter überhitzt?

Stellen Sie den Schalter auf 0, ziehen Sie den Netzstecker und lassen Sie das Gerät 5–10 Minuten abkühlen. Stecken Sie es dann wieder ein und schalten Sie es ein. Das Gerät sollte den normalen Betrieb wieder aufnehmen. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind.

Wie reinige ich den Heizlüfter?

Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und lassen Sie es vollständig abkühlen. Wischen Sie die Außenseite mit einem weichen, mit Wasser angefeuchteten Tuch ab (keine Reinigungsmittel). Saugen Sie Lufteinlass und -auslass regelmäßig ab.

Kann ich den Heizlüfter im Badezimmer verwenden?

Nein. Die Bedienungsanleitung warnt davor, es in unmittelbarer Nähe von Badewannen, Duschen oder Schwimmbecken zu verwenden. Es ist nur für den Innenbereich in trockenen Räumen vorgesehen.

Was macht der Kippschutzschalter?

Der Kippschutzschalter schaltet das Gerät automatisch aus, wenn es umkippt oder nicht senkrecht steht. Sobald es wieder aufrecht auf einer ebenen Fläche steht, nimmt es den Betrieb wieder auf.

Kann ich den Heizlüfter unbeaufsichtigt lassen?

Nein. Die Bedienungsanleitung warnt ausdrücklich davor, das Gerät während des Betriebs unbeaufsichtigt zu lassen. Ziehen Sie bei Nichtgebrauch immer den Netzstecker.

Wie stelle ich die gewünschte Temperatur ein?

Drehen Sie den Thermostatknopf auf Maximum und lassen Sie den Raum aufwärmen. Sobald die gewünschte Temperatur erreicht ist, drehen Sie den Knopf langsam zurück, bis Sie ein Klicken hören und das Gerät ausschaltet. Belassen Sie den Knopf in dieser Position, um die eingestellte Temperatur zu halten.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Halten Sie brennbare Materialien mindestens 50 cm von den Seiten/Rückseite/Oberseite und 120 cm nach vorne entfernt. Decken Sie das Gerät niemals ab. Nicht in der Nähe von Wasser oder mit einem Verlängerungskabel verwenden. Beaufsichtigen Sie Kinder und Haustiere. Ziehen Sie bei Nichtgebrauch immer den Netzstecker.

Wo sollte ich den Heizlüfter aufstellen?

Stellen Sie es auf eine feste, ebene Fläche, niemals direkt unter eine Steckdose. Achten Sie darauf, dass es aufrecht steht und das Netzkabel hinten verlegt ist, um Kontakt mit heißer Luft zu vermeiden. Halten Sie es von Vorhängen, Möbeln und nassen Bereichen fern.

BEDIENUNGSANLEITUNG FH101N Clas Ohlson

Art.Nr. 18-5092 Modell FH101N-UK 36-7281 FH101N

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

Allgemeine Anforderungen an elektrische Haushaltsgeräte

• Das Gerät ist nur dann für Kinder ab 8 Jahren oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, bzw. mangelnder Erfahrung/Wissen geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und Risiken und Gefahren der Benutzung verstehen.
• Kein Kinderspielzeug.
• Reinigung und Wartung darf von Kindern nur unter Aufsicht eines Erwachsenen durchgeführt werden.

Besondere Anforderungen an Raumheizgeräte

Warnung! Das Gerät nie zudecken. Brandgefahr.

Warnung!

• Das Gerät wird bei Benutzung sehr heiß. Verbrennungsgefahr. Besondere Vorsicht ist geboten, wenn sich Kinder oder andere empfindliche Personen in den Räumlichkeiten befinden, in denen das Gerät benutzt wird.
• Das Gerät niemals direkt unter einer Steckdose aufstellen.
• Das Gerät niemals in unmittelbarer Nähe von Badewannen, Duschen, oder Schwimmbecken verwenden.
• Das Gerät außerhalb der Reichweite von Kindern unter 3 Jahren halten, wenn diese nicht ständig überwacht werden können.
• Kinder von 3 bis 8 Jahren dürfen das Gerät nur dann ein- bzw. ausschalten, wenn dieses auf die in dieser Bedienungsanleitung beschriebenen Weise aufgestellt/installiert wurde und wenn diese in die sichere Handhabung eingeführt worden sind und Risiken und Gefahren der Benutzung verstehen.
• Kinder von 3 bis 8 Jahren dürfen das Gerät nicht anschließen, einstellen oder warten.

Sicherheitshinweise

Warnung! Gefährliche elektrische Spannung!

• Das Gerät nicht betreiben, wenn es auf irgendeine Weise beschädigt ist oder nicht fehlerfrei funktioniert. Das Produkt bei beschädigtem Netzstecker oder -kabel nicht betreiben.
• Zur Vermeidung von Stromschlägen und Bränden darf das Netzkabel bei Beschädigung nur vom Hersteller, seinem Kundendienst oder qualifiziertem Fachpersonal ausgewechselt werden.
• Das Produkt niemals demontieren oder anderweitig verändern. Im Gehäuse des Geräts befinden sich nicht isolierte Komponenten mit gefährlicher Stromspannung. Bei Kontakt können diese zu Bränden oder Stromschlägen führen.
• Das Gerät niemals in Wasser oder andere Flüssigkeiten tauchen.
• Bedienfeld und Stecker niemals mit nassen Händen anfassen.
• Das Produkt niemals bei Regen oder hoher Luftfeuchtigkeit benutzen.

Warnung!

• Das Gerät im Betrieb niemals unbeaufsichtigt lassen.
• Niemals die heißen Oberflächen des Gerätes berühren. Verbrennungsgefahr. Das Produkt niemals während des Betriebs oder vor dem Abkühlen bewegen.
• Brandgefahr. Der Sicherheitsabstand des Gerätes zu feuergefährlichen Materialien wie z. B. Möbeln, Papier, Kleidern und Gardinen muss mind. 50 cm nach oben und hinten sowie mind. 120 cm nach vorne betragen.
• Keine Handtücher oder ähnliche Gegenstände auf dem Produkt ablegen.
• Das Gerät stets sauber halten. Darauf achten, dass keine Fremdkörper in die Belüftungsöffnungen des Gerätes gelangen können, da dies das Risiko für Stromschläge und Brände erhöht.
• Das Gerät niemals in der Nähe von leicht entzündbaren Gasen oder Flüssigkeiten verwenden.
• Das Produkt ist nur für den Hausgebrauch und für die in dieser Bedienungsanleitung beschriebene Benutzung vorgesehen. Zweckentfremdung kann zu Feuer, Stromschlägen, Verletzungen oder materiellen Schäden führen.
• Kinder ununterbrochen beaufsichtigen, wenn sie sich im selben Raum wie das laufende Gerät aufhalten.
• Nur zur Verwendung in Innenräumen geeignet.
• Sicherstellen, dass sich das Netzkabel an der Rückseite des Gerätes befindet, damit es nicht durch die Hitze des Gerätes beschädigt wird.
• Das Produkt nur an eine Schuko-Steckdose (230 V, 50 Hz) anschließen. Das Produkt nie mit einem Verlängerungskabel an das Stromnetz anschließen.

Wichtig:

• Bei Nichtbenutzung stets den Netzstecker ziehen.
• Der Stromfluss zum Gerät wird erst unterbrochen, wenn der Netzstecker gezogen ist. Den Netzstecker immer leicht zugänglich lassen.
• Das Produkt vor Installation oder Wartung immer vom Stromnetz trennen.
• Das Gerät darf nur in senkrechter Position verwendet werden.

Produktbeschreibung

Das Gerät ist für den vorübergehenden Gebrauch in gut isolierten Räumen vorgesehen.

• Heizlüfter.
• 900 W.
  • Einstellbares Thermostat.
• Überhitzungsschutz.
• Kippschutz.

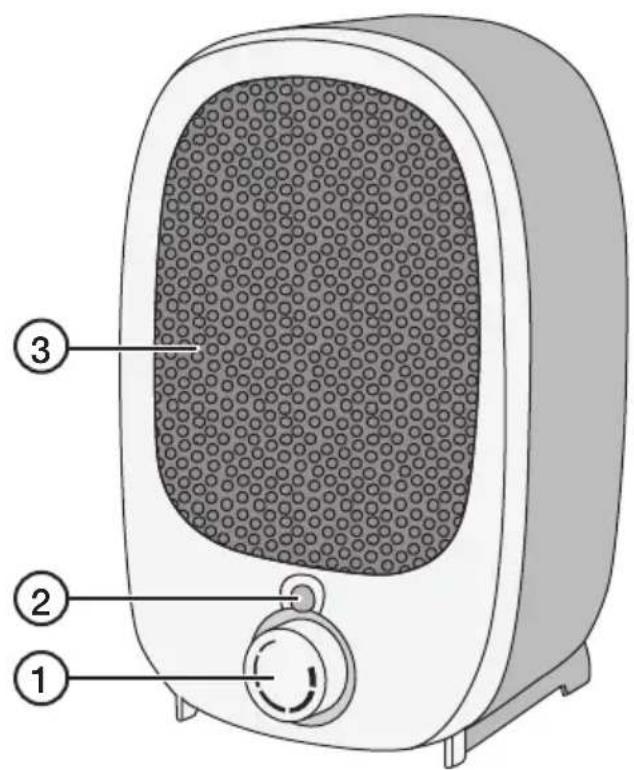

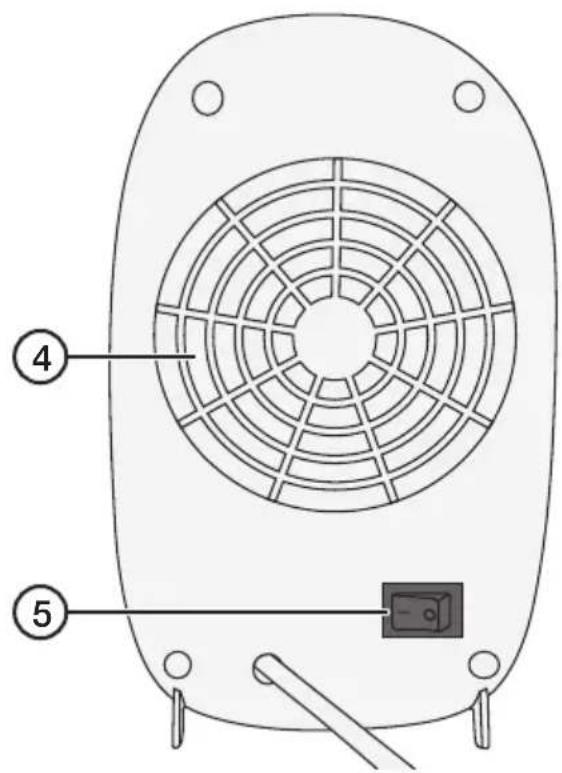

Tasten und Funktionen

1. Temperaturregler
2. Kontrollleuchte
3. Luftauslass
4. Lufteinlass
5. [1/0] Ein/Aus
6. Kippschutz

Bedienung

Hinweis

• Bitte beachten, dass die Heizleistung von der Größe des Raums, der Außentemperatur, der Isolierung des Hauses usw. abhängig ist. Ist der Raum zu groß, kann die Leistung des Gerätes evtl. zu niedrig sein, um die gewünschte Temperatur zu erreichen.

• Der Heizlüfter muss senkrecht auf einer ebenen Unterlage stehen, sonst wird der Kippschutz ausgelöst.

• Das Gerät auf eine ebene, stabile und hitzebeständige Fläche stellen, die für das Gewicht des Gerätes geeignet ist.

• Den Netzstecker in eine geeignete Steckdose stecken.
• Den Temperaturregler (1) maximal aufdrehen.
• Den [1/0]-Schalter (5) auf der Rückseite des Gerätes auf I stellen, um das Gerät zu aktivieren; die Kontrollleuchte (2) schaltet sich ein.
• Sobald die gewünschte Temperatur erreicht ist, den Temperaturregler langsam herunterdrehen, bis ein Klicken zu hören ist und sich das Gerät ausschaltet. Den Temperaturregler auf dieser Position lassen.
• Das Gerät ist jetzt auf die gewünschte Temperatur eingestellt und hält diese durch automatisches Ein- und Ausschalten.

• Bei Bedarf kann die Temperatur mithilfe des Temperaturreglers erhöht oder gesenkt werden:

• Drehen im Uhrzeigersinn für eine höhere Temperatur.

• Drehen entgegen dem Uhrzeigersinn für eine niedrigere Temperatur.

• Den [1/0]-Schalter auf 0 stellen, um den Ventilator auszuschalten; die Kontrollleuchte schaltet sich aus.

Überhitzungsschutz

Das Gerät ist mit einem Überhitzungsschutz ausgestattet, der bei Überhitzung auslöst und das Gerät ausschaltet.

Den Überhitzungsschutz zurücksetzen:

1. Den [1/0]-Schalter auf 0 stellen.
2. Den Netzstecker ziehen und das Gerät 5 bis 10 Minuten lang abkühlen lassen.
3. Den Stecker wieder in die Steckdose stecken. Das Gerät sollte nun wieder ganz normal funktionieren.

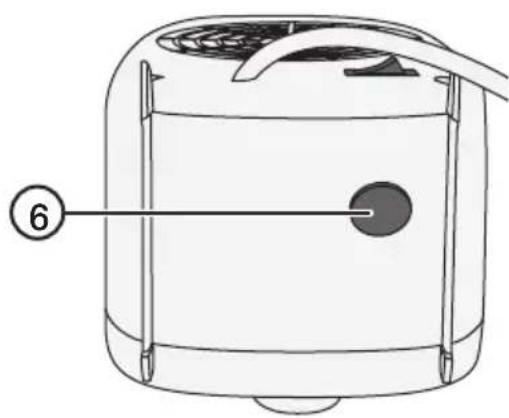

Kippschutz

• Das Gerät ist mit einem Kippschutz (6) ausgestattet, welcher den Heizlüfter abschaltet, wenn er nicht aufrecht steht oder umkippt.
• Das Gerät startet wieder, wenn es wieder aufrecht auf eine ebene Oberfläche gestellt wird.

Pflege und Wartung

• Vor der Reinigung stets das Gerät ausschalten, den Netzstecker ziehen und das Gerät abkühlen lassen.
• Das Gehäuse des Gerätes mit einem weichen Tuch abwischen. Das Tuch bei Bedarf mit Wasser feucht machen, aber keine Reinigungsmittel, Lösungsmittel oder scharfen Chemikalien verwenden.
• Luftein- und Luftauslass (3 und 4) sollten regelmäßig mit einem Staubsauger gereinigt werden.
• Das Produkt bei Nichtgebrauch im Innenbereich aufbewahren.

Fehlersuche

Das Gerät startet nicht. •

Sicherstellen, dass das Gerät auf einer geraden Oberfläche und komplett aufrecht steht. Falls nicht, kann die Umkippsicherung das Einschalten verhindern. • Ist das Gerät eingeschaltet? • Hat der Temperaturregler das Gerät ausgeschaltet? Den Temperaturregler im Uhrzeigersinn drehen. • Sind Netzkabel und Netzstecker unbeschädigt und richtig an die Steckdose angeschlossen? • Sicherstellen, dass Strom aus der Steckdose kommt. • Der Überhitzungsschutz hat ausgelöst. Den Schutz dem Abschnitt Überhitzungsschutz entsprechend zurückstellen.

Das Gebläse startet, aber schaltet sich kurz darauf schon wieder aus.

• Das Thermostat ist auf eine Temperatur eingestellt, die unter der aktuellen Raumtemperatur liegt. Die Thermostateinstellung überprüfen.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch unsachgemäße Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammel stationen nutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Betriebsspannung 220–240 V AC, 50 Hz

Leistungsaufnahme 900 W

Länge des Netzkabels 1,4 m

Abmessungen 20 × 12 × 9 cm

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Modellkennung(en): FH101N-H
Art.Nr.: 18-5092/36-7281
Angabe Symbol Wert Einheit Angabe
Wärmeleistung Nur bei elektrischen Speicher-Einzelraum-heizgeräten: Art der Regelung der Wärme-zufuhr (bitte eine Möglichkeit auswählen)
Nennwärmeleistung P	nom	0,9 kW		manuelle Regelung der Wärme-zufuhr mit integriertem Thermostat	nein
Mindestwärmeleistung (Richtwert)	P_min	0,9 kW		manuelle Regelung der Wärme-zufuhr mit Rückmeldung der Raum-und/oder Außentemperatur	nein
Maximale kontinuierliche Wärmeleistung	P_max,c	0,9 kW		elektronische Regelung der Wärme-zufuhr mit Rückmeldung der Raum-und/oder Außentemperatur	nein
Hilfsstromverbrauch --- --- ---				Wärmeabgabe mit Gebläseunter-stützung	nein
Bei Nennwäreleistung el	max	Nicht anwendbar	kW	Art der Wärmeleistung/Raumtemperatur-kontrolle (bitte eine Möglichkeit auswählen)
Bei Mindestwärmeleistung el	min	Nicht anwendbar	kW	einstufige Wärmeleistung, keine Raumtemperaturkontrolle	nein
Im Bereitschaftszustand el	SB	0	kW	zwei oder mehr manuell einstellbare Stufen, keine Raumtemperatur kontrolle	nein
				Raumtemperaturkontrolle mit mechanischem Thermostat	ja
				mit elektronischer Raumtemperatur-kontrolle	nein
				elektronische Raumtemperatur-kontrolle und Tageszeitregelung	nein
				elektronische Raumtemperatur-kontrolle und Wochentagsregelung	nein
				Sonstige Regelungsoptionen (Mehrfachnennungen möglich)
				Raumtemperaturkontrolle mit Präsenzerkennung	nein
				Raumtemperaturkontrolle mit Erkennung offener Fenster	nein
				mit Fernbedienungsoption	nein
				mit adaptiver Regelung des Heizbeginns	nein
				mit Betriebszeitbegrenzung	nein
				mit Schwarzkugelsensor	nein
Kontaktangaben	CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

Testdaten

Kommissionsverordnung (EG) Nr. 1275/2008

Modus Ökodesign-Anforderungen, vom 7. Januar 2013 Ergebnis		-Anmerkung	Entscheid
Aus-Zustand Stromverbrauch im Aus-Zustand:Die Leistungsaufnahme des Geräts im Aus-Zustand darf 0,50 W nicht überschreiten.		0,00 W P
Bereitschaftszustand	Stromverbrauch im Bereitschaftszustand:Die Leistungsaufnahme des Geräts in einem Zustand, in dem nur eine Reaktivierungsfunktion oder nur eine Reaktivierungsfunktion mit der Anzeige ihrer Aktivierung bereitgestellt wird, darf 0,50 W nicht überschreiten.		Nicht anwendbar
	Der Stromverbrauch des Geräts in einem Zustand, in dem nur Information oder eine Status anzeige oder eine Reaktivierungsfunktion in Verbindung mit Information oder einer Status anzeige bereit-gestellt wird, darf 1,00 W nicht überschreiten.		Nicht anwendbar

Raumheizungs-Jahresnutzungsgrad

Beschreibung Wert
Raumheizungs-Jahresnutzungsgrad im Betriebszustand - _S,on	40 %
Bei elektrischen Einzelraumheizgeräten - _th
CC ist der „Umrechnungskoeffizient“ zur Umrechnung elektrischer Energie in Primärenergie.
F(1) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs-Jahresnutzungsgrad von elektrischen Speicher-Einzelraumheizgeräten, der auf die angepassten Beiträge der Wärmespeicherungs- und Wärmeleistungsoptionen zurückgeht, sowie dem negativen Beitrag zum Raumheizungs-Jahresnutzungsgrad von gewerblich genutzten Einzelraumheizgeräten, der auf die angepassten Beiträge der Wärmeleistungs- Optionen zurückgeht, Rechnung trägt;	0,0 %
F(2) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs-Jahresnutzungsgrad Rechnung trägt, der auf die angepassten Beiträge raumtemperaturgeführter Regelungen zurückgeht, deren Werte sich gegenseitig ausschließen oder nicht miteinander addiert werden können;	6,0 %
F(3) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs-Jahresnutzungsgrad Rechnung trägt, der auf die angepassten Beiträge raumtemperatur geführter Regelungen zurückgeht, deren Werte miteinander addiert werden können;	0,0 %
F(4) ist ein Korrekturfaktor in %, der dem negativen Beitrag des Hilfsstromverbrauchs zum Raumheizungs- Jahresnutzungsgrad Rechnung trägt;	0,0 %
F(5) ist ein Korrekturfaktor in %, der dem negativen Beitrag des Energieverbrauchs einer Pilotflamme zum Raumheizungs-Jahresnutzungsgrad Rechnung trägt.	0,0 %
Raumheizungs-Jahresnutzungsgrad - _S	36,00 %
Entscheid P
