Tuotetyyppi	Puhallinlämmitin
Merkki	Clas Ohlson
Malli	FH101N (FH101N-UK)
Tuotenumero	18-5092 / 36-7281
Tehonkulutus	900 W
Nimellisjännite	220–240 V AC, 50 Hz
Mitat (L × S × K)	20 × 12 × 9 cm
Johdon pituus	1,4 m
Lämpöteho	0,9 kW (nimellinen)
Lämpötilan säätö	Säädettävä termostaatti automaattisella päälle/pois
Päälle/Pois-kytkin	Kyllä (takakytkin)
Merkkivalo	Kyllä (päällä)
Ylikuumenemissuoja	Kyllä (automaattinen sammutus, palautettava)
Kaatumiskytkin	Kyllä (automaattinen sammutus jos kallistuu tai kaatuu)
Sijoitus	Täytyy olla pystyasennossa tasaisella, vakaalla alustalla
Turvaetäisyys	Vähintään 50 cm sivuille/taakse/ylös, 120 cm eteen
Käyttötarkoitus	Sisätilojen väliaikainen lämmitys hyvin eristetyissä huoneissa
Puhdistus	Pyyhi kostealla liinalla; imuroi ilma-aukot säännöllisesti
Säilytys	Säilytä sisätiloissa, kun ei käytössä

Usein kysytyt kysymykset - FH101N Clas Ohlson

Kuinka käynnistän puhallinlämmittimen?

Aseta lämmitin pystyasentoon tasaiselle alustalle ja kytke se seinäpistorasiaan. Käännä termostaattinuppi maksimiasentoon, aseta sitten takakytkin [1/0] asentoon I. Merkkivalo syttyy.

Miksi puhallinlämmitin sammuu hetken kuluttua?

Termostaatti saattaa olla asetettu alemmaksi kuin huoneen lämpötila. Käännä termostaattinuppia myötäpäivään lämpötilan nostamiseksi. Jos se edelleen pysähtyy, tarkista, onko kaatumiskytkin lauennut tai onko ylikuumenemissuoja toiminut.

Mitä teen, jos puhallinlämmitin ylikuumenee?

Aseta kytkin asentoon 0, irrota lämmitin pistorasiasta ja anna sen jäähtyä 5–10 minuuttia. Kytke se sitten takaisin ja käynnistä. Lämmittimen pitäisi palata normaaliin toimintaan. Varmista, ettei ilma-aukkoja ole tukittu.

Kuinka puhdistan puhallinlämmittimen?

Sammuta lämmitin ja irrota se pistorasiasta, anna jäähtyä kokonaan. Pyyhi ulkopinta pehmeällä, vedellä kostutetulla liinalla (ei pesuaineita). Imuroi ilmanotto- ja poistoaukot säännöllisesti.

Voinko käyttää puhallinlämmitintä kylpyhuoneessa?

Ei. Käyttöohje varoittaa käyttämästä sitä koskaan ammeiden, suihkujen tai uima-altaiden välittömässä läheisyydessä. Se on tarkoitettu vain sisäkäyttöön kuivilla alueilla.

Mitä kaatumiskytkin tekee?

Kaatumiskytkin sammuttaa lämmittimen automaattisesti, jos se kaadetaan tai sitä ei ole asetettu pystyasentoon. Kun se palautetaan pystyasentoon tasaiselle alustalle, se alkaa toimia uudelleen.

Voinko jättää puhallinlämmittimen valvomatta?

Ei. Käyttöohje varoittaa nimenomaisesti jättämästä lämmitintä valvomatta käytön aikana. Irrota aina pistorasiasta, kun se ei ole käytössä.

Kuinka asetan halutun lämpötilan?

Käännä termostaattinuppi maksimiasentoon ja anna huoneen lämmetä. Kun haluttu lämpötila on saavutettu, käännä nuppia hitaasti taaksepäin, kunnes kuulet naksahduksen ja lämmitin sammuu. Jätä nuppi siihen asentoon ylläpitääksesi asetettua lämpötilaa.

Mitä turvatoimia minun tulee noudattaa?

Pidä syttyvät materiaalit vähintään 50 cm päässä sivuista/takaa/ylhäältä ja 120 cm edessä. Älä koskaan peitä lämmitintä. Älä käytä veden lähellä tai jatkojohdon kanssa. Varmista, että lapset ja lemmikit ovat valvonnassa. Irrota aina pistorasiasta, kun ei käytössä.

Mihin minun tulisi sijoittaa puhallinlämmitin?

Aseta se tukevalla, tasaiselle alustalle, älä koskaan suoraan seinäpistorasian alle. Varmista, että se on pystyasennossa ja virtajohto on vedetty taakse, jotta se ei joudu kosketuksiin kuuman ilman kanssa. Pidä pois verhoista, huonekaluista ja kosteista alueista.

KÄYTTÖOHJE FH101N Clas Ohlson

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Sähkökäyttöisiä kodinkoneita koskevat yleiset vaatimukset

• Laitetta saavat käyttää vain yli 8-vuotiaat. Henkilöt, joilla on fyysisiä tai psyykkisiä rajoitteita tai henkilöt, joilla ei ole riittävästi laitteen käytön turvallisuuteen vaikuttavia taitoja tai kokemusta, saavat käyttää laitetta, jos heitä on ohjeistettu sen turvallisesta käytöstä ja käytön mahdollisista vaaroista.
• Älä anna lasten leikkiä laitteella.
• Lapset eivät saa puhdistaa tai huoltaa laitetta ilman aikuisen valvontaa.

Lämmityslaitteita koskevat yleiset vaatimukset

Varoitus! Älä peitä laitetta. Laite voi ylikuumentua ja aiheuttaa tulipalon.

Varoitus!

• Laite kuumenee erittäin paljon käytön aikana. Palovammavaara. Jos laitteen kanssa samassa tilassa on lapsia tai kuumuudelle herkkiä ihmisiä, tulee olla erityisen varovainen.
• Älä asenna laitetta suoraan pistorasian alle.
• Laitetta ei saa käyttää kylpyammeen, suihkun tai uima-altaan läheisyydessä.
• Pidä laite alle 3-vuotiaiden ulottumattomissa, jos sitä ei valvota jatkuvasti.
• 3–8-vuotiaat lapset saavat käynnistää laitteen vain, jos se on sijoitettu/asennettu käyttöohjeessa kuvatulla tavalla ja jos heitä on ohjeistettu laitteen turvallisesta käytöstä.
• 3–8-vuotiaat lapset eivät saa liittää, säätää tai huoltaa laitetta.

Turvallisuusohjeet

Varoitus! Vaarallinen sähköinen jännite!

• Älä käytä laitetta, jos se on vaurioitunut tai jos se ei toimi oikealla tavalla.
  Älä myöskään käytä lämpöpuhallinta, jos sen johto tai pistoke on vioittunut.
• Vioittuneen virtajohdon saa vaihtaa ainoastaan valmistaja, sen määräämä huoltopiste tai valtuutettu ammattilainen. Näin vähennetään sähköiskujen ja tulipalojen riskiä.
• Laitetta ei saa purkaa tai muuttaa. Laitteen sisällä on vaarallista jännitettä sisältäviä suojaamattomia komponentteja. Niiden koskettaminen saattaa johtaa tulipaloon tai sähköiskuun.
• Älä upota laitetta veteen tai muuhun nesteeseen.
• Älä kosketa ohjauspaneelia tai pistoketta kosteilla käsillä.
• Älä käytä laitetta sateessa tai kosteissa tiloissa.

Varoitus!

• Älä jätä laitetta ilman valvontaa sen ollessa päällä.
• Älä kosketa laitteen kuumia pintoja. Palovammavaara. Älä siirrä laitetta käytön aikana. Anna laitteen viilentyä käytön jälkeen ennen siirtämistä.
• Tulipalon vaara. Helposti syttyvien materiaalien, esim. huonekalujen, paperien, vaatteiden ja verhojen tulee olla vähintään 50 cm:n etäisyydellä lämmittimestä sen yläpuolella, takana tai sivuilla ja vähintään 120 cm:n etäisyydellä laitteen edessä.
• Älä laita pyyhkeitä tai vastaavia laitteen päälle.
• Varmista, että laite on puhdas. Huolehdi siitä, etteivät mitkään vieraat esineet pääse sisään ilma-aukkoihin, vieraiden esineiden joutuminen ilma-aukkoihin saattaa aiheuttaa sähköiskun tai tulipalon.
• Älä käytä laitetta, jos läheisyydessä on helposti syttyviä kaasuja tai nesteitä.
• Laite on tarkoitettu normaaliin käyttöön kotona käyttöohjeen ohjeiden mukaisesti. Muunlainen käyttö voi aiheuttaa tulipalon, sähköiskun, muunlaisia henkilövahinkoja tai aineellisia vahinkoja.
• Lapsia on valvottava heidän oleskellessaan tiloissa, joissa laitetta käytetään.
• Laitetta saa käyttää ainoastaan sisätiloissa.
• Varmista, että virtajohto on laitteen takapuolella, ettei laitteen lämpö vahingoita johtoa.
• Laite tulee liittää maadoitettuun pistorasiaan, joka on 230 V, 50 Hz. Älä liitä laitetta sähköverkkoon jatkojohdolla.

Tärkeää!

• Irrota pistoke pistorasiasta, kun laitetta ei käytetä.
• Katkaise virta irrottamalla pistoke pistorasiasta. Pistokkeen tulee olla sellaisessa paikassa, johon on helppo päästä.
• Laite ei saa olla liitettynä sähköverkkoon asennuksen tai huollon aikana.
• Laitteen tulee olla pystyasennossa käytön aikana.

Tuotekuvaus

Laite on tarkoitettu tilapäiseen käyttöön hyvin tuuletettuihin tiloihin.

• Lämpöpuhallin.
• 900 W.
  • Säädettävä termostaatti.
• Ylikuumenemissuoja.
• Kaatumissuoja.

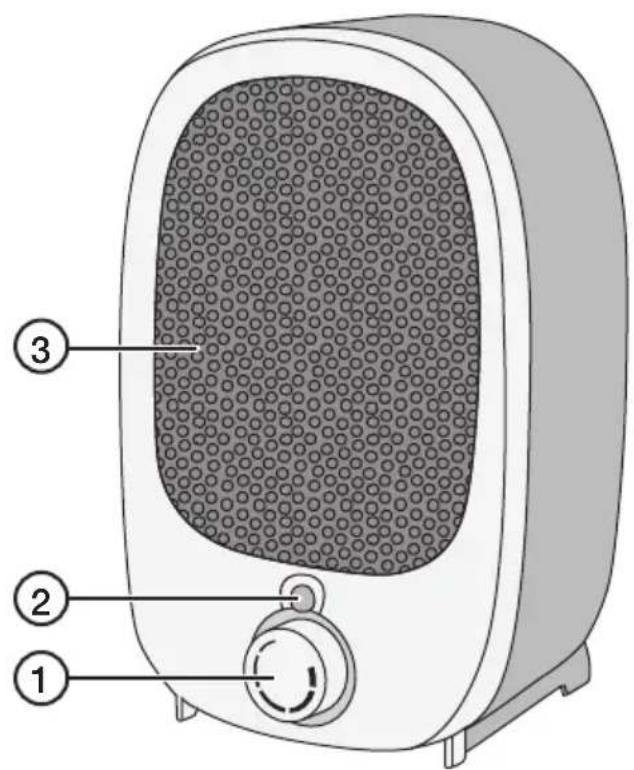

Painikkeet ja toiminnot

1. Termostaattivipu
2. Merkkivalo
3. Ilman ulostuloaukko
4. Ilman sisäänmenoaukko
5. [1/0] Virtakytkin
6. Kaatumissuoja

Käyttö

△ Huom.!

• Ota huomioon, että huoneen koko, ulkolämpötila, talon eristys jne. vaikuttavat lämpöpuhaltimen mahdollisuuksiin lämmittää huonetta. Jos huone on liian suuri, lämpöpuhaltimen teho ei välttämättä riitä toivotun lämpötilan saavuttamiseen.

• Lämpöpuhaltimen tulee seistä pystyasennossa tasaisella alustalla, jotta kaatumissuoja ei laukea.

• Sijoita laite tasaiselle, kovalle ja vakaalle alustalle, joka kestää laitteen painon.

• Laita pistoke sopivaan pistorasiaan.

• Kierrä termostaattivipu (1) myötäpäivään asentoon max.

• Käynnistä puhallin asettamalla puhaltimen takana oleva painike [1/0] (5) asentoon I, merkkivalo (2) syttyy.

• Kun huone on lämmennyt sopivaan lämpötilaan, kierrä termostaattivipua hitaasti vastapäivään, kunnes kuulet napsahduksen ja puhallin sammuu. Jätä termostaattivipu tähän asentoon.

• Lämpöpuhallin pitää yllä asetettua lämpötilaa kytkeytymällä automaattisesti päälle ja pois päältä.

• Säädä lämpötilaa tarvittaessa termostaattivivulla:

- lisää lämpötilaa kiertämällä myötäpäivään

- laske lämpötilaa kiertämällä vastapäivään.

1. Sammuta puhallin asettamalla painike [1/0] asentoon 0, merkkivalo sammuu.

Ylikuumenemissuoja

Lämpöpuhaltimessa on ylikuumenemissuoja, joka laukeaa ja sammuttaa puhaltimen, jos se ylikuumenee.

Ylikuumenemissuojan palauttaminen:

1. Aseta painike [1/0] asentoon 0.
2. Irrota pistoke pistorasiasta ja anna puhaltimen jäähtyä vähintään 5–10 minuuttia.
3. Aseta sen jälkeen pistoke takaisin pistorasiaan. Lämpöpuhallin toimii taas normaalisti.

Kaatumissuoja

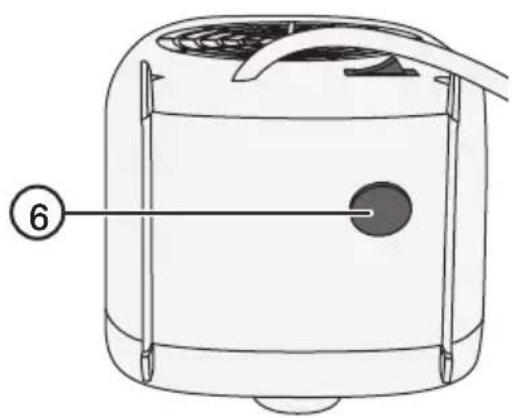

• Lämpöpuhaltimessa on kaatumissuoja (6), joka sammuttaa lämpöpuhaltimen, jos se kaatuu tai jos ei ole pystysuorassa asennossa.
• Lämpöpuhallin käynnistyy uudelleen, kun asetat sen tasaiselle pinnalle pystysuoraan asentoon.

Huolto ja ylläpito

• Sammuta puhallin, irrota pistoke pistorasiasta ja anna laitteen jäähtyä ennen puhdistamista.
• Pyyhi laitteen pinta pehmeällä liinalla. Kostuta liinaa tarvittaessa vedellä. Älä käytä puhdistusaineita, liuotusaineita tai syövyttäviä kemikaaleja.
• Imuroi ilman sisäänmeno- ja ulostuloaukot (3 ja 4) säännöllisesti.
• Säilytä laitetta sisätiloissa, kun sitä ei käytetä.

Vianhakutaulukko

Lämpöpuhallin ei käynnisty.	Varmista, että lämpöpuhallin seisoo pystyasennossa ja että se on tasaisella alustalla.Onko virtakytkin päällä?Onko termostaatti sammuttanut lämpöpuhaltimen?Kierrä termostaattivipua myötäpäivään.Ovatko virtajohto ja pistoke ehjiä ja liitetty kunnolla pistorasiaan?Onko pistorasiassa virtaa?Ylikuumenemissuoja on lauennut.Palauta ylikuumenemissuoja kappaleen Ylikuumenemis-suoja mukaisesti.
Lämpöpuhallin käyn-nistyy, mutta sammu hetken päästä.	Toivottu lämpötila on asetettu alemmas kuin huoneen senhetkinen lämpötila.Tarkista termostaatin asetus.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Verkkovirtaliitäntä 220–240 V AC, 50 Hz

Teho 900 W

Virtajohdon pituus 1,4 m

Mitat 20 × 12 × 9 cm

Sähkökäyttöisten paikallisten tilalämmittimien tietovaatimukset

Mallitunniste(et): FH101N-H
Tuotenro: 18-5092/36-7281
Kohta Symboli Arvo Yksikkö Kohta
Lämpöteho Lämmönsyötön tyyppi, ainoastaan				sähkökäyttöiset varaavat paikalliset tilalämmittimet (valitaan yksi)
Nimellislämpöteho P	nom	0,9 kW		manuaalinen lämmönvarauksen säätö, johon liittyy integroitu termostaatti	Ei
Vähimmäislämpöteho (ohjeellinen)	P_min	0,9 kW		manuaalinen lämmönvarauksen säätö, johon liittyy huone- ja/tai ulkolämpötilan kompensointi	Ei
Suurin jatkuva lämpöteho	P_max,c	0,9 kW		sähköinen lämmönvarauksen säätö, johon liittyy huone- ja/tai ulkolämpötilan kompensointi	Ei
Lisäsähkönkulutus --- --- puhalinlämmitys Ei
Nimellislämpöteholla el	max	Ei so-velleta	kW	Lämmityksen/huonelämpötilan säädön tyyppi (valitaan yksi)
Vähimmäislämpöteholla el	min	Ei so-velleta	kW	yksiportainen lämmitys ilman huonelämpötilan säätöä	Ei
Valmiustilassa el	SB	0	kW	kaksi tai useampi manuaalista porrasta ilman huonelämpötilan säätöä	Ei
				mekaanisella termostaatilla toteutetulla huonelämpötilan säädöllä	Kyllä
				sähköisellä huonelämpötilan säädöllä	Ei
				sähköinen huonelämpötilan säätö ja vuorokausiajastin	Ei
				sähköinen huonelämpötilan säätö ja viikkoajastin	Ei
				Muut säätömahdollisuudet (voidaan valita useita)
				huonelämpötilan säätö läsnäolotunnistimen kanssa	Ei
				huonelämpötilan säätö avoimen ikkunan tunnistimen kanssa	Ei
				etäohjausmahdollisuuden kanssa Ei
				mukautuvan käynnistyksen ohjauksen kanssa	Ei
				käyntiajan rajoituksen kanssa	Ei
				lämpösäteilyanturin kanssa	Ei
Yhteystiedot	CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

Testitiedot

Komission asetuksen (EY) N:o 1275/2008 vaatimus

Tila Ekosuunnittel	luvaatimukset 7.1. 2013 alkaen Tulos -	Kommentti	Johtopäätös
Pois päältä -tila	Tehonkulutus pois päältä -tilassa:Laitteen tehonkulutus missä tahansa pois päältä -tilassa ei saa olla suurempi kuin 0,50 wattia.	0,00 W P
Valmiustila Tehon	kulutus valmiustilassa:Laitteen tehonkulutus missä tahansa tilassa, jossa yksinomaan mahdollistetaan uudelleenaktivointitoiminto tai jossa mahdollistetaan yksinomaan uudelleenaktivointitoiminto ja pelkkä uudelleenaktivoitavuuden ilmaisin, ei saa olla suurempi kuin 0,50 wattia.		Ei sovelleta
	Laitteen tehonkulutus missä tahansa tilassa, jossa yksinomaan mahdollistetaan tieto- tai tilanäyttö tai jossa yksinomaan mahdollistetaan uudelleenaktivointitoiminnon ja tieto- tai tilanäytön yhdistelmä, ei saa olla suurempi kuin 1,00 wattia.		Ei sovelleta

Tilalämmityksen kausittainen energiatehokkuus

Kuvaus Arvo
Tilalämmityksen kausittainen energiatehokkuus aktiivitilassa- _S,on	40 %
Sähkökäyttöiset paikalliset tilalämmittimet- _th
Muuntokerroin sähköenergiasta primäärienergiaksi-CC
F(1) on korjauskerroin, joka vastaa lämmönvaraus- ja lämmitysvaihtoehtojen mukautetusta vaikutuksesta johtuvaa sähkökäyttöisten varaavien paikallisten tilalämmittimien positiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen; ja kaupalliseen käyttöön tarkoitettujen paikallisten tilalämmittimien osalta lämmitysvaihtoehtojen mukautetusta vaikutuksesta johtuvaa negatiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen prosentteina ilmaistuna;	0,0 %
F(2) on korjauskerroin, joka vastaa huoneen lämmitysmukavuuden säätöjen mukautetusta vaikutuksesta johtuvaa positiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen, kun arvot ovat toisensa pois sulkevia tai niitä ei voida laskea yhteen, prosentteina ilmaistuna;	6,0 %
F(3) on korjauskerroin, joka vastaa huoneen lämmitysmukavuuden säätöjen mukautetusta vaikutuksesta johtuvaa positiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen, kun arvot voidaan laskea yhteen, prosentteina ilmaistuna;	0,0 %
F(4) on korjauskerroin, joka vastaa lisäsähkönkulutuksen negatiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen prosentteina ilmaistuna;	0,0 %
F(5) on korjauskerroin, joka vastaa jatkuvasti palavan sytytysliekin energiankulutuksen negatiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen prosentteina ilmaistuna.	0,0 %
Tilalämmityksen kausittainen energiatehokkuus- _S	36,00 %
Johtopäätös P
