FH101N - Fläkt Clas Ohlson - Gratis bruksanvisning och manual

Produkttyp	Fläktvärmare
Märke	Clas Ohlson
Modell	FH101N (FH101N-UK)
Art.nr	18-5092 / 36-7281
Effektförbrukning	900 W
Märkspänning	220–240 V AC, 50 Hz
Mått (B × D × H)	20 × 12 × 9 cm
Sladdlängd	1,4 m
Värmeeffekt	0,9 kW (nominell)
Temperaturreglering	Justerbar termostat med auto på/av
På/av-brytare	Ja (bakre brytare)
Indikatorlampa	Ja (ström på)
Överhettningsskydd	Ja (automatisk avstängning, återställningsbar)
Vältningsbrytare	Ja (automatisk avstängning vid lutning eller fall)
Placering	Måste stå upprätt på en plan, stadig yta
Säkerhetsavstånd	Minst 50 cm till sidor/bak/ovansida, 120 cm framför
Användningsområde	Tillfällig inomhusuppvärmning i välisolerade rum
Rengöring	Torka av med fuktig trasa; dammsug luftintag och utlopp regelbundet
Förvaring	Förvaras inomhus när den inte används

Vanliga frågor - FH101N Clas Ohlson

Hur slår jag på fläktvärmaren?

Placera värmaren upprätt på en plan yta och anslut den till ett vägguttag. Vrid termostatvredet till max, ställ sedan den bakre brytaren [1/0] på I. Indikatorlampan tänds.

Varför stängs fläktvärmaren av efter en kort stund?

Termostaten kan vara inställd lägre än rumstemperaturen. Vrid termostatvredet medurs för att öka temperaturen. Om den fortfarande stannar, kontrollera om vältningsbrytaren har aktiverats eller om överhettningsskyddet har löst ut.

Vad ska jag göra om fläktvärmaren överhettas?

Ställ brytaren på 0, dra ur kontakten och låt värmaren svalna i 5–10 minuter. Sätt sedan tillbaka kontakten och slå på. Värmaren bör fungera normalt igen. Se till att ventilerna inte är blockerade.

Hur rengör jag fläktvärmaren?

Stäng av och dra ur kontakten, låt värmaren svalna helt. Torka av utsidan med en mjuk trasa fuktad med vatten (inga rengöringsmedel). Dammsug luftintag och utlopp regelbundet.

Kan jag använda fläktvärmaren i ett badrum?

Nej. Manualen varnar för att aldrig använda den i närheten av badkar, duschar eller simbassänger. Den är avsedd för inomhusbruk i torra utrymmen endast.

Vad gör vältningsbrytaren?

Vältningsbrytaren stänger automatiskt av värmaren om den välts eller inte står vertikalt. När den återförs till upprätt läge på en plan yta börjar den fungera igen.

Kan jag lämna fläktvärmaren utan uppsikt?

Nej. Manualen varnar uttryckligen för att aldrig lämna värmaren utan uppsikt när den är i bruk. Dra alltid ur kontakten när den inte används.

Hur ställer jag in önskad temperatur?

Vrid termostatvredet till max och låt rummet värmas upp. När önskad temperatur är uppnådd, vrid sakta tillbaka vredet tills du hör ett klick och värmaren stängs av. Lämna vredet i det läget för att bibehålla inställd temperatur.

Vilka säkerhetsåtgärder bör jag vidta?

Håll brandfarliga material minst 50 cm från sidor/bak/ovansida och 120 cm framför. Täck aldrig över värmaren. Använd inte nära vatten eller med förlängningssladd. Se till att barn och husdjur övervakas. Dra alltid ur kontakten när den inte används.

Var ska jag placera fläktvärmaren?

Placera den på en stadig, plan yta, aldrig direkt under ett vägguttag. Se till att den står upprätt och att nätsladden är dragen bakom för att undvika kontakt med varm luft. Håll borta från gardiner, möbler och våta områden.

BRUKSANVISNING FH101N Clas Ohlson

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Allmänna fordringar på elektriska hushållsapparater

• Produkten får användas av barn från 8 år och av personer med någon form av funktionsnedsättning, brist på erfarenhet eller kunskap som skulle kunna äventyra säkerheten, om de har fått instruktioner om hur produkten på ett säkert sätt ska användas och förstår faror och risker som kan uppkomma.
• Låt aldrig barn leka med produkten.
• Rengöring och skötsel får inte utföras av barn utan vuxens närvaro.

Särskilda fordringar på rumsuppvärmningsapparater

Varning! Täck aldrig över produkten. Risk för överhettning och brand.

Varning!

• Produkten blir mycket het vid användning. Risk för brännskada. Speciell hänsyn måste tas om barn eller andra känsliga personer finns i lokalerna där produkten används.
• Produkten får inte placeras direkt under ett vägguttag.
• Använd aldrig produkten i omedelbar närhet till badkar, dusch eller swimmingpool.
• Produkten ska hållas oåtkomlig för barn yngre än 3 år om barnen inte ständigt kan övervakas.
• Barn från 3 till 8 års ålder får endast slå på eller av produkten om den placerats/installerats på det sätt som beskrivs i den här bruksanvisningen och om de har fått instruktioner om hur produkten på ett säkert sätt ska användas och förstår faror och risker som kan uppkomma.
• Barn från 3 till 8 års ålder får inte ansluta, reglera eller underhålla produkten.

Säkerhetsföreskrifter

Varning! Farlig elektrisk spänning!

- Använd inte produkten om den på något sätt är skadad eller inte fungerar normalt.
- Använd den inte heller om nätkabeln eller stickproppen på något sätt är skadade.

- Om nätkabeln skadats får den, för att undvika risk för elektrisk stöt eller brand, endast bytas av tillverkaren, dess serviceställe eller av en kvalificerad yrkesman.

- Produkten får inte demonteras eller modifieras. Farlig spänning finns oskyddad på komponenter innanför höljet. Kontakt med dessa kan leda till brand eller ge elektriska stötar.

- Sänk aldrig ned produkten i vatten eller andra vätskor.

- Rör aldrig kontrollpanelen eller stickproppen med våta händer.

- Använd aldrig produkten i regn eller fuktiga förhållanden.

Varning!

- Lämna aldrig produkten oövervakad när den används.

- Rör aldrig produktens heta ytor. Risk för brännskada. Flytta aldrig produkten under användning eller innan den kallnat.

- Risk för eldsvåda. Brandfarliga material som tex. möbler, papper, kläder och gardiner måste vara min. 50 cm från produkten uppåt, bakåt och åt sidorna samt min. 120 cm framåt.

- Placera inte handdukar eller liknande föremål på produkten.

- Se till att hålla produkten ren. Se till att inga främmande föremål kan komma in i produktens ventilationsöppningar då det kan medföra risk för elektrisk stöt eller brand.

- Produkten får aldrig användas i närheten av lättantändliga gaser eller vätskor.

- Produkten är endast avsedd för normalt bruk i hemmet på det sätt som beskrivs i den här bruksanvisningen. Annan användning kan medföra risk för eldsvåda, elstöt, andra typer av personskador eller materiella skador.

- Barn måste hållas under uppsikt om de vistas i lokalen där produkten används.

- Produkten får endast användas inomhus.

- Se till att nätkabeln är på baksidan av produkten så att den inte skadas av värmen från produkten.

- Produkten ska vara ansluten till ett jordat vägguttag 230 V, 50 Hz. Anslut aldrig produkten till elnätet med förlängningskabel.

Viktigt!

- Dra alltid ut stickproppen ur vägguttaget när produkten inte används.

- Bryt strömmen till produkten genom att dra ut stickproppen ur vägguttaget. Stickproppen måste vara lättåtkomlig.

- Produkten får aldrig vara ansluten till elnätet under installation eller service.

- Produkten får endast användas i upprätt position.

Produktbeskrivning

Produkten är avsedd för tillfällig användning i välisolerade lokaler och utrymmen.

• Värmefläkt.
- 900 W.
- Justerbar termostat.
- Överhettningsskydd.
- Tippskydd.

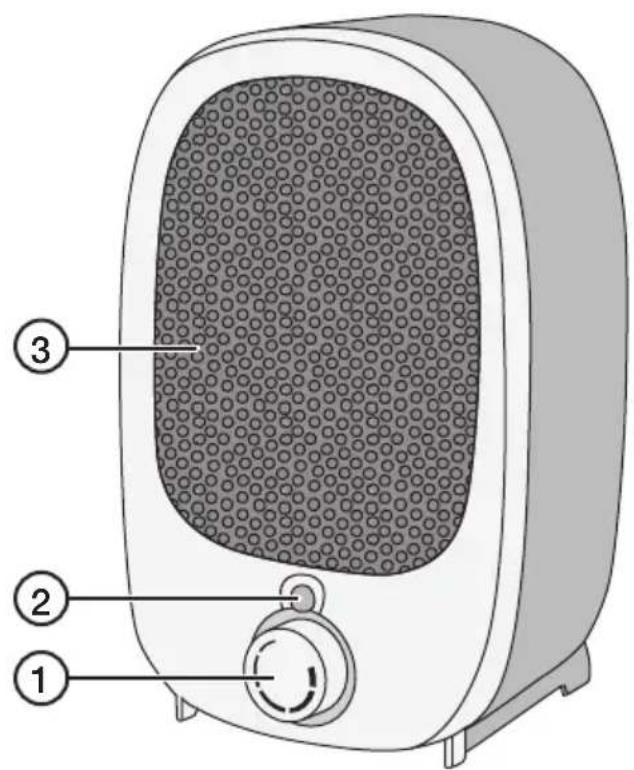

Knappar och funktioner

• Tänk på att rummets storlek, utomhustemperaturen, hur välisolerat huset är etc. påverkar fläktens möjligheter att värma upp. Är rummet för stort kan fläktens effekt vara otillräcklig för att uppnå önskad temperatur.

• Fläkten måste stå upprätt på ett plant underlag för att tippskyddet inte ska lösa ut.

• Placera fläkten på en plan, hård och stabil yta som orkar bära dess tyngd.

• Sätt stickproppen i ett lämpligt vägguttag.
• Vrid termostatvredet (1) medurs till max.
• Ställ knappen [1/0] (5) på fläktens baksida i läge I för att starta fläkten, indikatorlampan (2) tänds.
• När önskad omgivande temperatur uppnåtts, vrid termostatvredet långsamt moturs tills ett klickljud hörs och fläkten stängs av. Låt termostatvredet stå i det läget.
• Fläkten kommer att hålla den inställda temperaturen genom att automatiskt slå på och av.
• Justera temperaturen vid behov genom att vrida termostatvredet:
• medurs för högre temp
• moturs för lägre temp.
• Ställ knappen [ 1/0 ] i läge 0 för att stänga av fläkten, indikatorlampan släcks.

Överhettningsskydd

Fläkten är utrustad med ett överhettningsskydd som löser ut och stänger av fläkten om den överhettas.

För att återställa överhettningsskyddet:

1. Ställ knappen [ 1/0 ] i läge 0.
2. Dra ut stickproppen ur vägguttaget och låt fläkten svalna i 5–10 min.
3. Sätt i stickproppen i vägguttaget igen, fläkten ska nu fungera normalt.

Tippskydd

• Fläkten är utrustad med ett tippskydd (6) som löser ut och stänger av fläkten om den tippar eller inte står i upprätt position.
• Fläkten startar igen när du ställt tillbaka den i upprätt läge på en plan yta.

Skötsel och underhåll

• Stäng av fläkten, dra ut stickproppen ur vägguttaget och låt fläkten svalna före rengöring.
• Torka av fläktens hölje med en mjuk trasa. Fukta trasan med vatten vid behov, använd aldrig rengöringsmedel, lösningsmedel eller frätande kemikalier.
• Ta för vana att regelbundet dammsuga luftens in- och utlopp (3 och 4).
• Förvara produkten inomhus när den inte används.

Felsökningsschema

Fläkten startar inte.

Kontrollera att värmefläkten står helt upprätt och att ytan där den står är helt plan, annars kan tippskyddet ha löst ut.Är strömbrytaren påslagen?Har termostaten stängt av fläkten? Vrid termostatvredet medurs.Är nätkabeln och stickproppen oskadade och ordentligt anslutna till vägguttaget?Finns det ström i vägguttaget?Överhettningsskyddet har löst ut. Återställ enligt avsnittet Överhettningsskydd.

Fläkten startar men stängs av efter en kort stund.

Termostaten är inställd på lägre temperatur än aktuell rumstemperatur. Kontrollera termostatinställningen.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Informationskrav för elektriska rumsvämare

Modellbeteckning(ar): FH101N-H
Art.nr: 18-5092/36-7281
Post Beteckning Värde	Enhet Post
Värmeeffekt Typ av tillförd värme, endast för elektriska				värmelagrande rumsvärmare (välj en)
Nominell avgiven värmeeffekt	P_nom	0,9 kW		manuell reglering av värmetillförseln med inbyggd termostat	Nej
Lägsta värmeeffekt (indikativt)	P_min	0,9 kW		manuell reglering av värmetillförseln med återkoppling av inomhus-och/eller utomhustemperaturen	Nej
Maximal kontinuerlig värmeeffekt	P_max,c	0,9 kW		elektronisk reglering av värmetillförseln med återkoppling av inomhus- och/eller utomhus-temperaturen	Nej
Tillsatselförbrukning	--- --- --- värmeavgivning	med hjäp av fläkt Nej
Vid nominell avgiven värmeeffekt	eI_max	Ej tillämpligt	kW	Typ av reglering av värmeeffekt/rumstemperatur (välj en)
Vid lägsta värmeeffekt el	min	Ej tillämpligt	kW	enstegs värmeeffekt utan rums-temperaturreglering	Nej
I standbyläge el	SB	0	kW	två eller flera manuella steg utan rumstemperaturreglering	Nej
				med mekanisk termostat för rums-temperaturreglering	Ja
				med elektronisk rumstemperatur-reglering	Nej
				med elektronisk rumstemperatur-reglering plus dygnstimer	Nej
				med elektronisk rumstemperatur-reglering plus veckotimer	Nej
				Andra regleringsmetoder (flera alternativ kan markeras)
				rumstemperaturreglering med närvarodetektering	Nej
				rumstemperaturreglering med detektering av öppna fönster	Nej
				med möjlighet till fjärrstyrning Nej
				med anpassningsbar startreglering Nej
				med driftstidsbegränsning Nej
				med svartkroppsgivare	Nej
Kontakt	CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

Test Data

Kommissionens förordning (EG) No 1275/2008 Krav

Läge Krav på ekodesign, fr.o.m 7 Januari 2013 Resultat/anmärkning	Utslag
Frånläge Energianvändning i frånläge:Produkters energianvändning i någon form av frånläge får inte överstiga 0,50 watt.	0,00 W P
Standbyläge Energianvändning i standbyläge(n):Produkters energianvändning i något läge som enbart tillhandahåller en reaktiveringsfunktion eller enbart en reaktiveringsfunktion och en ren indikation av en möjliggjord reaktiveringsfunktion får inte överstiga 0,50 watt.		Ejtillämpligt

Säsongsmedelverkningsgrad för rumsuppvärmning

Beskrivning Värde
Säsongsmedelverkningsgraden för rumsuppvärmning i aktivt läge ( _S,on ) 40 %
För elektriska rumsvärmare- _th
CC är lika med "konversionsfaktorn" för elektrisk energi till primärenergi,
F(1) är en korrektionsfaktor, uttryckt i procent, som står för ett positivt bidrag till säsongs medelverkningsgraden för rumsuppvärmning för elektriska värmelagrande rumsvärmare till följd av anpassningen genom bidrag för möjligheter att välja värmelagring eller effekt, och ett negativt bidrag till säsongsmedelverkningsgraden för rumsuppvärmning för rumsvärmare för kommersiellt bruk till följd av anpassningen genom bidrag för möjligheter att välja värmeeffekt,	0,0 %
F(2) är en korrektionsfaktor, uttryckt i procent, som står för ett positivt bidrag till säsongs-medelverkningsgraden för rumsuppvärmning till följd av anpassningen genom bidrag för olika typer av reglering av värmekomfort inomhus; dessa olika typer utesluter varandra och kan inte läggas ihop,	6,0 %
F(3) är en korrektionsfaktor, uttryckt i procent, som står för ett positivt bidrag till säsongs-medelverkningsgraden för rumsuppvärmning till följd av anpassningen genom bidrag för olika typer av reglering av värmekomfort inomhus; dessa olika typer kan läggas ihop,	0,0 %
F(4) är en korrektionsfaktor, uttryckt i procent, som representerar ett negativt bidrag till säsongsmedelverkningsgraden för rumsuppvärmning vid förbrukning av tillsatsel,	0,0 %
F(5) är en korrektionsfaktor, uttryckt i procent, som representerar ett negativt bidrag till säsongsmedelverkningsgraden för rumsuppvärmning på grund av den permanenta tändlågans effektbehov.	0,0 %
Säsongsmedelverkningsgraden för rumsuppvärmning - _S	36,00 %
Utslag P

Varmevifte 900 W

Art.nr. 18-5092 Modell FH101N-UK

36-7281

FH101N
