FT23-16J - Fläkt Clas Ohlson - Gratis bruksanvisning och manual

Varumärke	Clas Ohlson
Modell	FT23-16J
Produkttyp	Tornfläkt
Mått (H x B x D)	100 cm x 30 cm x 30 cm
Vikt	3.5 kg
Strömförsörjning	220-240 V ~ 50 Hz
Effektförbrukning	40 W
Antal hastighetsinställningar	3 hastighetsnivåer
Oscillation	Ja, 60°
Timer	Upp till 7.5 timmar
Fjärrkontroll	Ingår
Säkerhetsfunktioner	Tippskydd, överhettningsskydd
Rengöringsinstruktioner	Torka med en fuktig trasa, doppa inte i vatten
Reservdelar	Reservfjärrkontroll finns
Reparationsmöjligheter	Motor och styrkort kan bytas ut av kvalificerad tekniker
Ljudnivå	Cirka 40 dB (låg hastighet)

Vanliga frågor - FT23-16J Clas Ohlson

Hur monterar jag tornfläkten FT23-16J?

Fläkten kommer förmonterad. Ta bara ur den ur lådan, placera den på en plan yta och anslut den. Fäst eventuella medföljande tillbehör som fjärrkontroll eller bas om de är separata.

Hur rengör jag fläkten?

Stäng av och koppla ur fläkten. Använd en mjuk, fuktig trasa för att torka av utsidan. Använd inte slipande rengöringsmedel och sänk inte ned fläkten i vatten. Rengör luftintaget och utloppsgallren regelbundet.

Varför fungerar inte min fjärrkontroll?

Kontrollera batterierna i fjärrkontrollen. Se till att inget blockerar mellan fjärrkontrollen och fläkten. Försök att rikta fjärrkontrollen direkt mot fläkten. Om det fortfarande inte fungerar, byt ut batterierna eller kontakta kundtjänst.

Kan jag använda fläkten utan oscillationsfunktionen?

Ja, oscillationen kan slås på eller av. Tryck på oscillationsknappen på fjärrkontrollen eller kontrollpanelen för att stoppa fläkten från att oscillera och låta den blåsa i en riktning.

Hur ställer jag in timern?

Tryck på timer-knappen på fjärrkontrollen eller kontrollpanelen. Timern kan ställas in i steg upp till 7.5 timmar. Fläkten stängs automatiskt av efter inställd tid.

Vilka olika hastighetsinställningar finns?

Fläkten har 3 hastighetsnivåer: låg, medel och hög. Tryck på hastighetsknappen för att växla mellan inställningarna. Fläkten ökar luftflödet när du väljer högre hastigheter.

Är fläkten bullrig?

FT23-16J är utformad för att gå tyst. På låg hastighet är ljudnivån cirka 40 dB, vilket är jämförbart med en mjuk viskning. Högre hastigheter ger något mer ljud men förblir bekväma för de flesta miljöer.

Har fläkten säkerhetsfunktioner?

Ja, fläkten har tippskydd som automatiskt stänger av fläkten om den råkar välta. Den har också överhettningsskydd för att förhindra överhettning.

Kan jag förvara fläkten under vintern?

Ja, förvara fläkten på en torr, sval plats. Rengör den först, täck över den för att skydda mot damm. Förvara i originalkartongen om möjligt.

Vad är garantin på denna fläkt?

Fläkten har 1 års garanti från Clas Ohlson. Spara kvittot som bevis på köp. För garantianspråk, kontakta Clas Ohlson kundtjänst.

BRUKSANVISNING FT23-16J Clas Ohlson

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Använd aldrig produkten om nätkabeln, stickproppen eller någon annan del är skadad eller inte fungerar på rätt sätt.
• Försök aldrig att på något sätt ändra, reparera eller modifiera produkten.
• Produkten får endast användas inomhus i torra och rena miljöer. Placera aldrig produkten så att den kan falla ned i vatten eller annan vätska.
• Dra alltid ut stickproppen ur vägguttaget när produkten inte används.
• Lämna aldrig barn utan tillsyn i samma lokal som produkten.
• Produkten får användas av barn från 8 år och av personer med någon form av funktionsnedsättning, brist på erfarenhet eller kunskap som skulle kunna äventyra säkerheten, om de har fått instruktioner om hur produkten på ett säkert sätt ska användas och förstår faror och risker som kan uppkomma. Låt aldrig barn leka med produkten. Rengöring och skötsel får inte utföras av barn utan vuxens närvaro.
• Anslut aldrig produkten till elnätet innan den är monterad.
• Stick inte in främmande föremål innanför skyddsgallret.
• Stäng aldrig av produkten genom att dra ut stickproppen ur vägguttaget. Stäng alltid av produkten med strömbrytaren.
• Nätkabeln bör regelbundet kontrolleras. Använd aldrig produkten om nätkabeln eller stickproppen är skadade.
• Om nätkabeln skadas ska den bytas av behörig elektriker.

Produktbeskrivning

1. Främre skyddsgaller
2. Fläktblad
3. Låsmutter bakre skyddsgaller
4. Bakre skyddsgaller
5. Motoraxel
6. Reglage för svepande rörelse
7. Knappar för två hastigheter samt avstängning
8. Bottenplatta

Montering

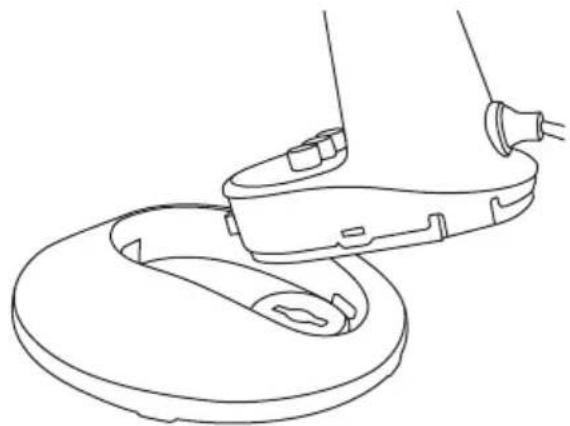

1. Passa in klacken i fläktbasens framkant mot urtaget i bottenplattan och pressa basen nedåt tills den fäster i bottenplattan med ett klick.

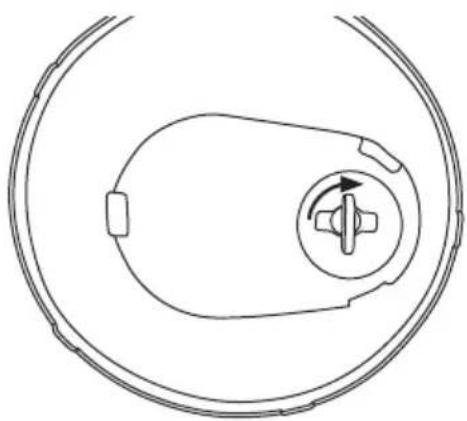

1. Vrid läsvredet ett kvarts varv medurs.

2. Fäst det bakre skyddsgallret (4) på fläkthuvudet och lås fast det med läsmuttern (3).

3. Tryck fast fläktbladet (2) på motoraxeln (5). Kontrollera att metallringen (läsringen) på fläktvingens insida sitter runt plasten så att den läser fast fläktvingen på motoraxeln.

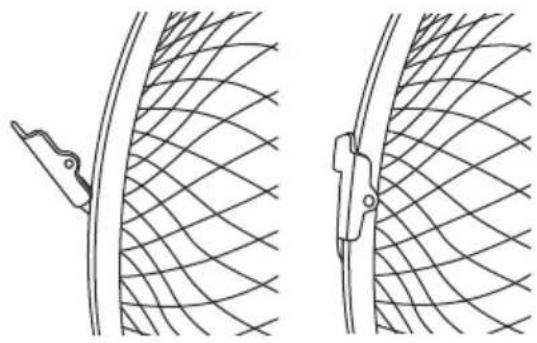

4. Häng på det främre skyddsgallret (1) och fäst det mot det bakre skyddsgallret genom att vika de två låsflikarna på det bakre gallrets sidor över kanten på det främre skyddsgallret.

5. Säkra de båda gallrens position genom att montera den medföljande skruven och muttern i hålet i gallrens överkant.

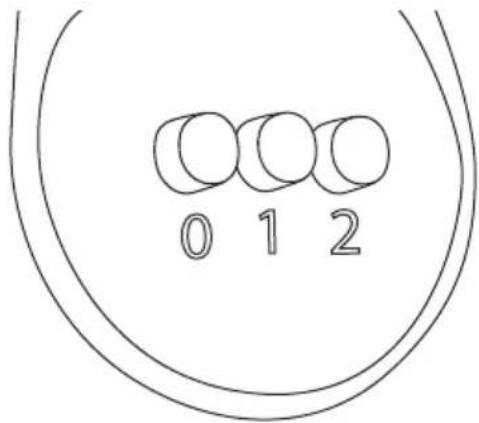

På/av och fläkthastighet

Anslut stickproppen till ett lämpligt vägguttag.

• [0] Av
• [1], [2] Slå på och välj fläkthastighet

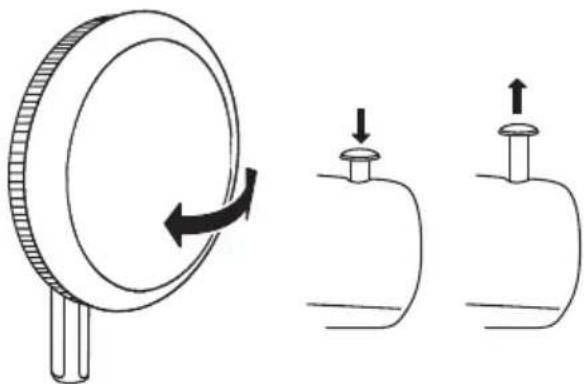

Svepande rörelse på/av

Tryck ned reglaget (6) för att aktivera svepande rörelse, dra upp reglaget för att stänga av.

Skötsel och underhåll

• Rengör produkten med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Dra alltid ut stickproppen ur vägguttaget före rengöring och om inte fläkten ska användas under en längre period.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Beskrivning Symbol Värde Enhet
Max luftflöde F 13,37 m^3/min
Fläktens ineffekt P 19,60 W
Driftsvärde	SV	0,68	( m^3/min )/W
Effektförbrukning i standbyläge	P_SB	0	W
Fläktens ljudeffektnivå	LwA	50,69 dB(A)
Maximal lufthastighet	c 2,93	meter/sek
Standard som använts förmätning av driftsvärde	IEC 60879:1986 (corr. 1992)

Bordvifte

Art.nr. 18-1367 Modell FT23-16J-UK

36-6575 FT23-16J

Lengde på ledning 1,8 m

Vekt 1,5 kg
