Tuotemerkki	Clas Ohlson
Malli	FT23-16J
Tuotetyyppi	Tornituuletin
Mitat (K x L x S)	100 cm x 30 cm x 30 cm
Paino	3.5 kg
Virtalähde	220-240 V ~ 50 Hz
Tehonkulutus	40 W
Nopeusasetusten määrä	3 nopeustasoa
Oskillaatio	Kyllä, 60°
Ajastin	Enintään 7,5 tuntia
Kaukosäädin	Sisältyy
Turvallisuusominaisuudet	Kaatumissuoja, ylikuumenemissuoja
Puhdistusohjeet	Pyyhi kostealla liinalla, älä upota veteen
Varaosat	Varaoskaukosäädin saatavilla
Korjattavuus	Moottori ja ohjauslevy korjattavissa pätevän teknikon toimesta
Melutaso	Noin 40 dB (alhainen nopeus)

Usein kysytyt kysymykset - FT23-16J Clas Ohlson

Kuinka kokoan FT23-16J tornituulettimen?

Tuulettimen mukana tulee esiasennettuna. Ota se vain laatikosta, aseta se tasaiselle alustalle ja kytke pistoke. Kiinnitä mahdolliset lisävarusteet, kuten kaukosäädin tai jalusta, jos ne ovat erillisiä.

Kuinka puhdistan tuulettimen?

Sammuta ja irrota tuuletin verkkovirrasta. Pyyhi ulkopinta pehmeällä, kostealla liinalla. Älä käytä hankaavia puhdistusaineita tai upota tuuletinta veteen. Puhdista ilmanotto- ja poistoaukkojen säleiköt säännöllisesti.

Miksi kaukosäätimeni ei toimi?

Tarkista kaukosäätimen paristot. Varmista, ettei kaukosäätimen ja tuulettimen välillä ole esteitä. Yritä osoittaa kaukosäätimellä suoraan tuuletinta kohti. Jos se ei vieläkään toimi, vaihda paristot tai ota yhteys asiakaspalveluun.

Voinko käyttää tuuletinta ilman oskillaatiotoimintoa?

Kyllä, oskillaatio voidaan kytkeä päälle tai pois. Paina kaukosäätimen tai ohjauspaneelin oskillaatiopainiketta pysäyttääksesi tuulettimen heilunta ja pitääksesi sen puhaltamassa yhteen suuntaan.

Kuinka asetan ajastimen?

Paina kaukosäätimen tai ohjauspaneelin ajastinpainiketta. Ajastin voidaan asettaa enintään 7,5 tunnin jaksoissa. Tuuletin sammuu automaattisesti asetetun ajan jälkeen.

Mitkä ovat eri nopeusasetukset?

Tuulettimessa on 3 nopeustasoa: alhainen, keskitaso ja korkea. Paina nopeuspainiketta vaihtaaksesi asetusten välillä. Tuuletin lisää ilmavirtaa korkeammille nopeuksille siirryttäessä.

Onko tuuletin meluisa?

FT23-16J on suunniteltu toimimaan hiljaisesti. Alhaisella nopeudella melu on noin 40 dB, mikä on verrattavissa hiljaiseen kuiskaukseen. Suuremmat nopeudet tuottavat hieman enemmän melua, mutta pysyvät mukavana useimmissa ympäristöissä.

Onko tuulettimessa turvallisuusominaisuuksia?

Kyllä, tuuletin sisältää kaatumissuojan, joka sammuttaa tuulettimen automaattisesti, jos se kaatuu vahingossa. Siinä on myös ylikuumenemissuoja ylikuumenemisen estämiseksi.

Voinko säilyttää tuuletinta talven aikana?

Kyllä, säilytä tuuletin kuivassa ja viileässä paikassa. Puhdista se ensin, peitä sitten pölyltä suojaamiseksi. Säilytä alkuperäisessä pakkauksessa, jos mahdollista.

Mikä on tämän tuulettimen takuu?

Tuulettimella on 1 vuoden takuu Clas Ohlsonilta. Säilytä kuitti ostotodistuksena. Takuuvaatimuksia varten ota yhteys Clas Ohlsonin asiakaspalveluun.

KÄYTTÖOHJE FT23-16J Clas Ohlson

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Älä käytä laitetta, jos sen virtajohto, pistoke tai jokin muu osa on vioittunut tai ei toimi normaalisti.
• Älä yritä muuttaa laitetta millään tavalla.
• Käytä laitetta ainoastaan sisätiloissa kuivassa ja puhtaassa ympäristössä. Älä sijoita laitetta paikkaan, josta se voi pudota veteen tai muuhun nesteeseen.
• Irrota pistoke pistorasiasta, kun laitetta ei käytetä.
• Älä jätä lapsia samaan tilaan laitteen kanssa ilman valvontaa.
• Laitetta saavat käyttää vain yli 8-vuotiaat. Henkilöt, joilla on fyysisiä tai psyykkisiä rajoitteita tai henkilöt, joilla ei ole riittävästi laitteen käytön turvallisuuteen vaikuttavia taitoja tai kokemusta, saavat käyttää laitetta, jos heitä on ohjeistettu sen turvallisesta käytöstä ja käytön mahdollisista vaaroista. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman aikuisen valvontaa.
• Älä liitä laitetta sähköverkkoon, ennen kuin olet asentanut sen käyttövalmiiksi.
• Älä työnnä suojaritilän sisään vieraita esineitä.
• Älä sammuta laitetta irrottamalla pistoke pistorasiasta. Sammuta laite aina virtakytkimellä.
• Tarkista virtajohdon kunto säännöllisesti. Älä käytä laitetta, jos sen virtajohto tai pistoke on vioittunut.
• Vain sähköalan ammattilainen saa vaihtaa vaurioituneen virtajohdon.

Tuotteen kuvaus

1. Etummainen suojaritilä
2. Lapa
3. Taaemman suojaritilän lukitusmutteri
4. Taaempi suojaritilä
5. Moottorin akseli
6. Edestakaisen liikkeen kytkin
7. Nopeudenvalintapainikkeet ja sammutus
8. Pohjalevy

Asennus

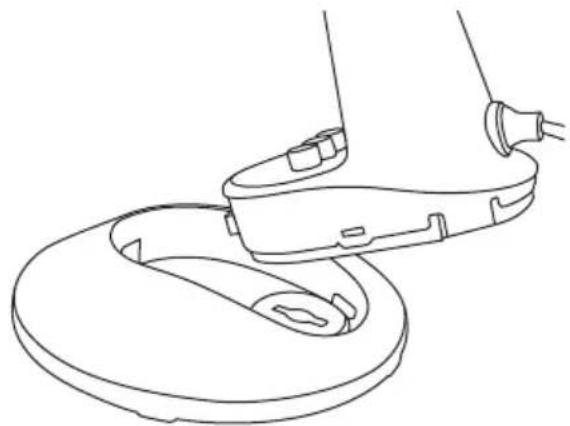

1. Sovita rungon etureunassa oleva kieleke pohjalevyn uraan ja paina runkoa kunnes se napsahtaa kiinni pohjalevyyn.

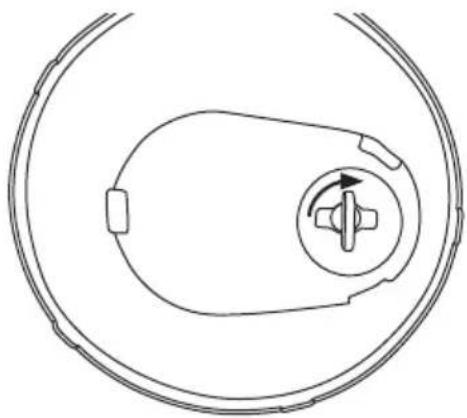

1. Kierrä lukitusvipua neljänneskierros myötäpäivään.

2. Kiinnitä suojaritilän taaempi osa (4) tuuletinpäähän ja lukitse se kiinni lukitusmutterilla (3).

3. Paina tuulettimen lapa (2) moottorin akseliin (5). Varmista että tuulettimen siiven sisäpuolella oleva metallirengas (lukitusrengas) on muovin ympärillä niin, että se lukitsee tuulettimen siiven moottorin akseliin.

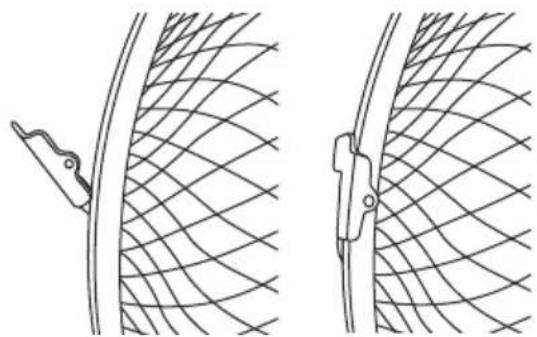

4. Sovita etummainen suojaritilä (1) taaempaan suojaritilään ja kiinnitä se taittamalla taaemman ritilän kaksi kielekettä eturitilän reunojen yli.

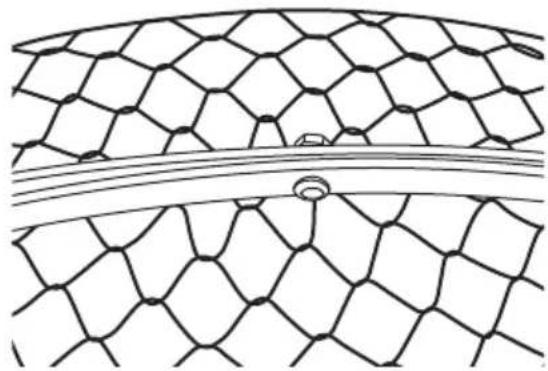

1. Varmista molempien ritilöiden asento asentamalla mukana tuleva ruuvi ja mutteri ritilän yläreunan reikään.

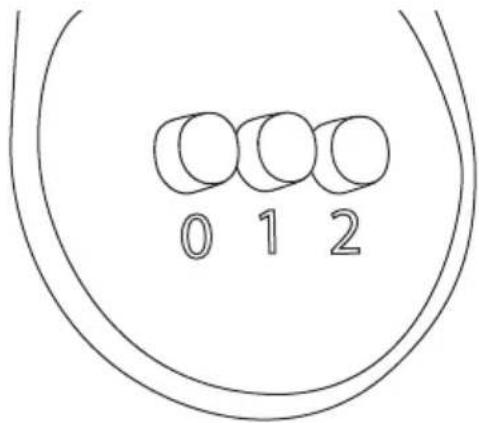

Käynnistäminen/sammuttaminen ja tuulettimen nopeus

Liitä pistoke pistorasiaan.

• [0] Pois päältä
• [1], [2] Käynnistä ja valitse tuulettimen nopeus

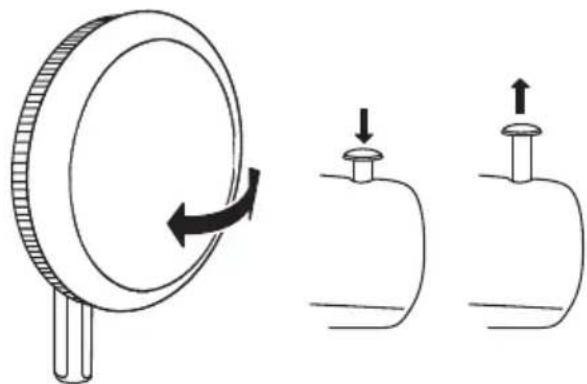

Edestakaisen liikkeen käynnistäminen ja sammuttaminen

Käynnistä edestakainen liike painamalla kytkin alas (6) ja sammuta liike nostamalla kytkintä.

• Puhdista laite kevyesti kostutetulla liinalla. Käytä mietoa pesuainetta. Älä käytä liuotusaineita tai syövyttäviä kemikaaleja.
• Irrota aina pistoke pistorasiasta ennen laitteen puhdistamista tai jos et käytä laitetta pitkään aikaan.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Verkkoliitäntä 220–240 V AC, 50 Hz

Teho 25 W

Halkaisija 23 cm

Leveys 215 mm

Syvyys 275 mm

Korkeus 280 mm

Johdon pituus 1,8 m

Paino 1,5 kg

Kuvaus Lyhenne Arvo Yksikkö
Ilmavirta enintään F 13,37 m3/min
Tuulettimen teho	P	19,60 W
Käyttöarvo	SV	0,68	(m3/min)/W
Tehonkulutus valmiustilassa	PSB	0	W
Tuulettimen melutaso	LwA	50,69 dB(A)
Suurin puhallusnopeus	c 2,93	m/s
Käyttöarvon mittauksen standardi	IEC 60879:1986 (corr.1992)
