Produkttyp	Professionelles digitales Diktiergerät
Marke	Marantz
Modell	PMD-706
Kategorie	Tragbarer Audio-Rekorder
Stromversorgung	4 AA-Batterien (Alkali, NiMH, Lithium) oder USB (Netzteil oder Computer)
Aufnahmeformate	BWF 16/24 Bit, WAV 16/24 Bit
Abtastraten	44,1 kHz, 48 kHz, 96 kHz
Anzahl Kanäle	6 Kanäle (bis zu 6 Mono oder 3 Stereopaare)
Eingänge	2× XLR+6,35 mm Kombi (vorne), 2× XLR+6,35 mm Kombi (hinten), 2× 6,35 mm (Kabel im Lieferumfang), 1× externer Eingang 3,5 mm, 1× Kamera-Eingang 3,5 mm
Ausgänge	1× Line Out 3,5 mm, 1× Kopfhörerausgang 3,5 mm, 1× Kamera-Ausgang 3,5 mm
Phantomspeisung	+24 V oder +48 V, pro Kanal aktivierbar (max. 4 Kanäle mit USB-Netzteil)
Speichermedium	SD-Karte (Schnellformatierung verfügbar)
Hauptfunktionen	Mono/Stereo-Aufnahme, zwei Kanäle, Mid/Side, Mix, Limiter, Tiefpassfilter, Markierungston, AES-Verschlüsselung
Display	Hintergrundbeleuchtetes LCD mit Pegelanzeigen, navigierbares Menü
Anschlüsse	Micro-USB (Stromversorgung und Datenübertragung), Blitzschuh für Kamera
Abmessungen	Nicht in der Anleitung angegeben, ca. 200×150×60 mm (Schätzung)
Gewicht	Nicht angegeben, ca. 1 kg mit Batterien (Schätzung)
Wartung	Mit einem trockenen Tuch reinigen; Feuchtigkeit und Stöße vermeiden; vor der Reinigung abstecken
Sicherheit	Phantomspeisung ausschalten, bevor Mikrofone angeschlossen/entfernt werden; stabiles Stativ verwenden
Ersatzteile	Nicht angegeben, kompatibel mit Standard-Stativ und Standardkabeln
Allgemeine Informationen	Professionell, ideal für Journalismus, Videoproduktion, Feldaufnahmen

Häufig gestellte Fragen - PMD-706 MARANTZ

Wie wird der Marantz PMD-706 mit Strom versorgt?

Er kann mit 4 AA-Batterien (Alkali, NiMH oder Lithium) oder über den Micro-USB-Anschluss mit einem Netzteil (separat erhältlich) oder einem Computer betrieben werden.

Welche SD-Kartentypen sind kompatibel?

Der PMD-706 verwendet Standard-SD-Karten. Es wird empfohlen, die Karte über das Menü Media > Format > Quick vor der Verwendung zu formatieren.

Wie aktiviere ich die Phantomspeisung auf einem Kanal?

Gehen Sie zu Menu > Mic Power. Wählen Sie den Kanal (CH1 bis CH6) und setzen Sie PHAN auf ON. Sie können die Spannung 24V oder 48V in VOLTAGE wählen.

Kann ich mit 96 kHz auf allen Kanälen aufnehmen?

Nein, bei 96 kHz sind die Kanäle CH5 und CH6 nicht für die Aufnahme verfügbar. Nur die Kanäle 1 bis 4 können verwendet werden.

Wie stelle ich den Eingangspegel ein, um Übersteuerung zu vermeiden?

Drehen Sie den Gain-Regler jedes Eingangs. Wenn die rote LED aufleuchtet, reduzieren Sie den Gain, bis sie erlischt. Verwenden Sie auch den Limiter unter Menu > Level Control.

Wie übertrage ich Dateien auf einen Computer?

Schließen Sie den PMD-706 über das mitgelieferte Micro-USB-Kabel an einen Computer an. Das Gerät wird als Wechseldatenträger angezeigt. Sie können dann die WAV-/BWF-Dateien kopieren.

Was tun, wenn die Wiedergabe nicht funktioniert?

Überprüfen Sie, ob die SD-Karte eingelegt ist und Dateien vorhanden sind. Stellen Sie sicher, dass die Haltesperre (Hold) nicht aktiviert ist (Schalter unten). Wenn die Datei verschlüsselt ist, geben Sie den Schlüssel unter Menu > Rec Set > Encryption ein.

Wie verwende ich den Mid/Side-Aufnahmemodus?

Schließen Sie ein Nierenmikrofon an CH1 (Mid) und ein bidirektionales Mikrofon an CH2 (Side) an. Stellen Sie unter Menu > Rec Assign den MODE auf M/S R oder M/S P ein, je nach Bedarf.

Wie erstelle ich einen Markierungston?

Halten Sie die Slate-Taste während der Aufnahme gedrückt, um einen Markierungston einzufügen. Sie können Dauer und Lautstärke in Menu > Slate Settings konfigurieren.

Wie setze ich die Werkseinstellungen zurück?

Gehen Sie zu Menu > System und wählen Sie INITIALIZE. Bestätigen Sie mit YES, um zu den Standardeinstellungen zurückzukehren.

BEDIENUNGSANLEITUNG PMD-706 MARANTZ

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

PMD-706

SD-Karte

Mikro-USB-Kabel

(2) XLRF-6,35mm TRS-Kabel

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie marantzpro.com.

Für zusätzlichen Produkt-Support besuchen Sie marantzpro.com/support.

Funktionen

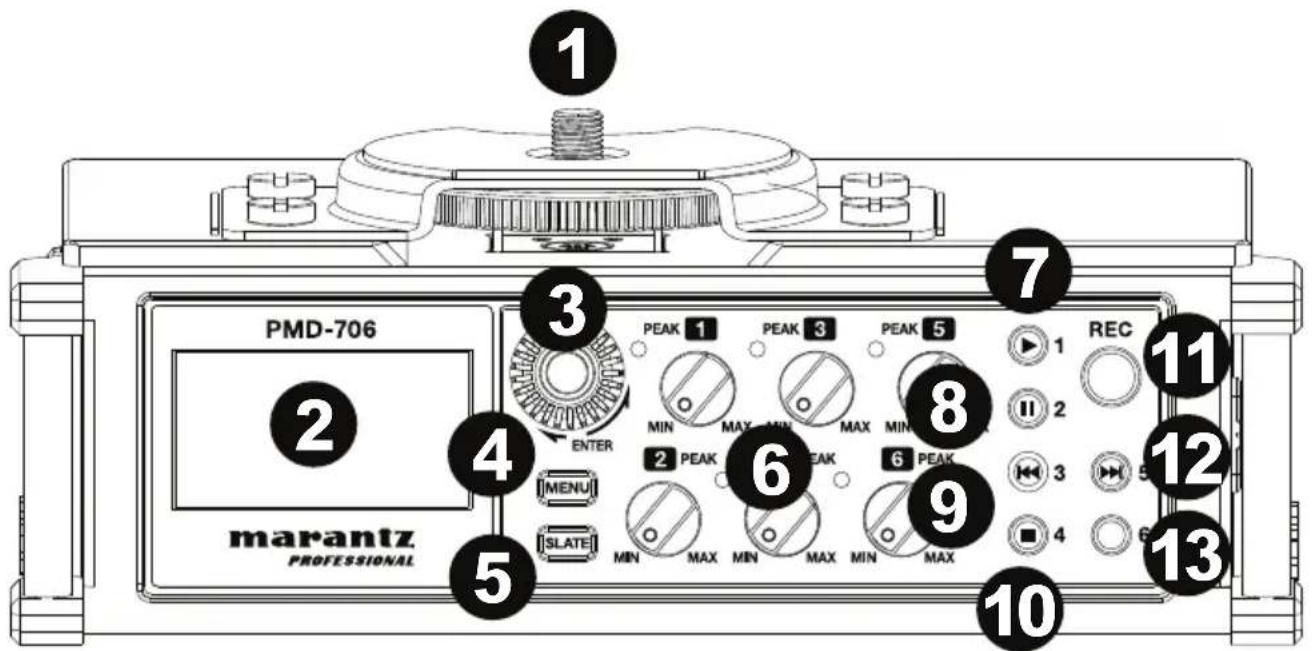

Vorderseite

1. Blitzschuh-Anschluss: Befestigen Sie eine Kamera oder ein Leuchtfeld auf diesem Blitzschuh-Anschluss.
2. Display: Verwenden Sie dieses Display, um die Einstellungen des PMD-706 anzuzeigen und zu ändern. Informationen zum Konfigurieren der Einstellungen in verschiedenen Szenarien finden Sie im Kapitel Setup.
3. Enter-Rad: Drehen Sie das Wahlrad, um aus den Menüoptionen auszuwählen. Drücken Sie das Wahlrad, um die aktuelle Option auszuwählen.
4. Menu: Drücken Sie diese Taste, um die Menüoptionen auf dem Display anzuzeigen. Drücken Sie die Menütaste erneut, um zum Startbildschirm zurückzukehren. Siehe Funktionen > Menüoptionen für weitere Details zum Navigieren durch die Menüs.
5. Slate: Halten Sie diese Taste gedrückt, um einen Track mit dem Slate-Sound zu markieren. Der Slate-Tongenerator ermöglicht eine einfache Ausrichtung von Audiodateien mit Videodateien bei der Verwendung einer Video-Bearbeitungs-Software.
6. Eingangspegelregler: Drehen Sie jeden Regler, um den Pegel des entsprechenden Eingangs einzustellen. Die LED leuchtet rot, wenn das Eingangssignal "clippt" oder verzerrt. Wenn dies geschieht, drehen Sie den Eingangspegelregler herunter, bis die rote LED nicht mehr leuchtet.
7. Eingang 1/Wiedergabe: Im Wiedergabemodus drücken Sie diese Taste, um eine Audiodatei abzuspielen. Wenn Sie sich im Menümodus befinden, drücken Sie diese Taste, um zu den Einstellungen der CH1-Spalte zu gelangen. Wenn eine Datei oder ein Ordner auf dem Durchsuchen-Bildschirm ausgewählt ist, drücken Sie diese Taste, um zur Startseite zurückzukehren und die erste Datei im Ordner abzuspielen.
8. Eingang 2/Pause: Drücken Sie diese Taste, um eine Audiodatei anzuhalten, wenn sich das Gerät im Wiedergabemodus befindet. Wenn Sie sich im Menümodus befinden, drücken Sie diese Taste, um zu den Einstellungen der CH2 -Spalte zu gelangen.
9. Eingabe 3/Rücklauf: Wenn eine Audiodatei im Wiedergabemodus abgespielt wird, halten Sie diese Taste gedrückt, um rückwärts durch die Audiodatei zu suchen. Wenn eine Audiodatei im Wiedergabemodus gestoppt wird, drücken Sie diese Taste und lassen Sie diese Taste los, um zur vorherigen Audiodatei zu springen. Wenn Sie sich im Menümodus befinden, drücken Sie diese Taste, um zu den Einstellungen der CH3-Spalte zu gelangen.

10. Eingang 4/Stop: Im Wiedergabemodus drücken Sie diese Taste, um eine Audiodatei während der Wiedergabe oder Aufnahme zu stoppen. Verwenden Sie diese Taste, um auf eine Bestätigungsnachricht auf einem Einstellungsbildschirm mit "NEIN" zu antworten. Wenn Sie sich im Menümodus befinden, drücken Sie diese Taste, um zu den Einstellungen der CH4-Spalte zu gelangen.

11. Aufnehmen: Wenn eine formatierte SD-Karte im SD-Kartensteckplatz ist, drücken Sie diese Taste, um die Aufnahme zu starten. Siehe Funktionen > Menüoptionen > Medien für Details zum Formatieren einer SD-Karte.

12. Eingang 5/Schnellvorlauf: Wenn eine Audiodatei im Wiedergabemodus abgespielt wird, halten Sie diese Taste gedrückt, um vorwärts durch die Audiodatei zu suchen. Wenn eine Audiodatei im Wiedergabemodus gestoppt wird, drücken Sie diese Taste und lassen Sie diese Taste los, um zur nächsten Audiodatei zu springen. Wenn Sie sich im Menümodus befinden, drücken Sie diese Taste, um zu den Einstellungen der CH5-Spalte zu gelangen.
13. Eingang 6: Wenn Sie sich im Menümodus befinden, drücken Sie diese Taste, um zu den Einstellungen der CH6 -Spalte zu gelangen.

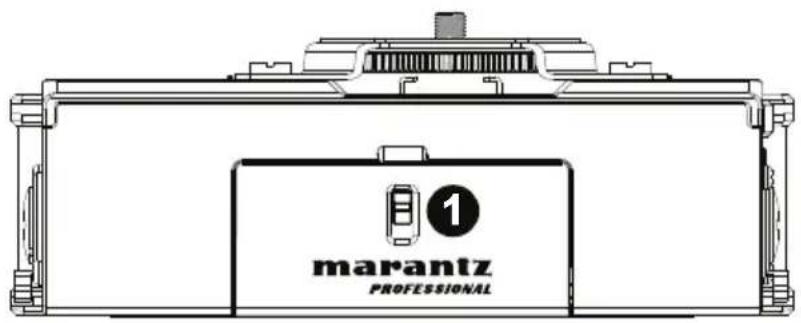

Rückseite

1. Batteriefach: Legen Sie 4 AA-Batterien in dieses Seitenfach ein, um das Gerät mit Strom zu versorgen.

Hinweis: Bei Aufnahmen mit 4 oder mehr Kanälen mit 48V Phantomspeisung muss ein USB-Netzadapter oder ein USB-Bus des Computers verwendet werden, um die notwendige Leistung (1A) für alle Kanäle bereitzustellen.

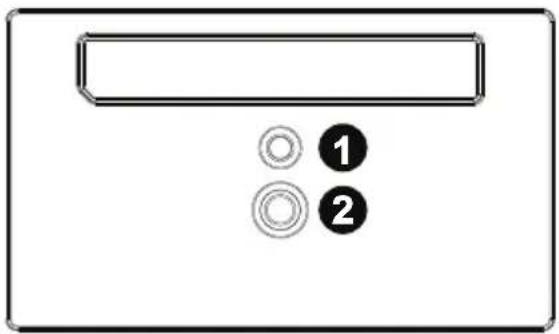

Unterseite

1. Stativverriegelungsloch: Befestigen Sie hier Ihr Stativ für eine sichere Verbindung.
2. 6,35mm Gewindeeinsatz Verbinden Sie hier Ihren Montageadapter mit einem Stativ.

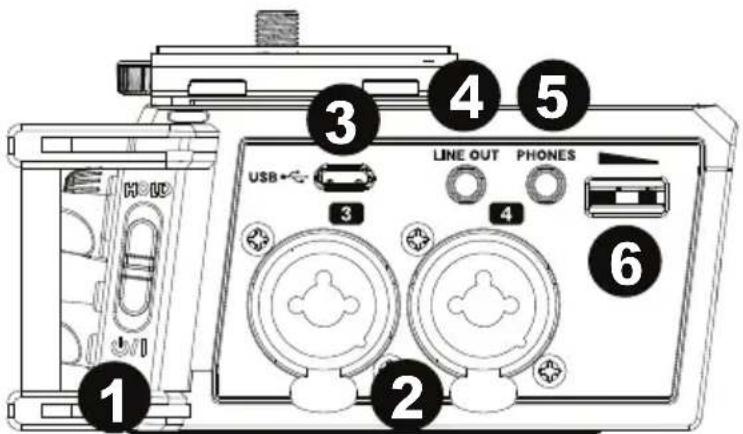

1. Schalter Ein/Aus/Halten: Bringen Sie diesen Schalter nach unten, um das PMD-706 ein- oder auszuschalten. Bringen Sie diesen Schalter nach oben, um die Hold-Funktion zu aktivieren oder zu deaktivieren. Wenn Hold aktiviert ist, werden alle Tasten des PMD-706 deaktiviert, um versehentliche Änderungen zu verhindern.

2. XLR-6,35mm TRS-Eingänge: Schließen Sie ein Mikrofon oder Line- Gerät an diese XLR-6,35mm Eingänge an.

1. Mikro-USB-Anschluss: Verbinden Sie diesen Port mit einem Computer mit dem mitgelieferten USB-Kabel. Diese Verbindung versorgt das PMD-706 mit Strom. Sie können diese Verbindung auch verwenden, um Dateien zwischen dem PMD-706 und Ihrem Computer zu übertragen. Sie können diesen Anschluss auch mit einem USB-Netzadapter (separat erhältlich) verbinden, um das PMD-706 über eine Steckdose mit Strom zu versorgen.
   Hinweis: Bei Aufnahmen mit 4 oder mehr Kanälen mit 48V Phantomspeisung muss ein USB-Netzadapter oder ein USB-Bus des Computers verwendet werden, um die notwendige Leistung (1A) für alle Kanäle bereitzustellen.
2. Line-Out: Verbinden Sie diesen 1/8" (3,5 mm) Ausgang mit einem Mixer, einem anderen Recorder oder mit Aktiv-Lautsprechern. Gehen Sie auf Menü > Ausgabesteuerung, um die Lautstärke einzustellen.
3. Kopfhörerausgang: Schließen Sie diesen 1/8" (3,5 mm) Ausgang an Kopfhörer an, um das eingehende Audiosignal oder die Audiowiedergabe zu überwachen.
4. Kopfhörer-Lautstärkeregelung: Stellen Sie die Lautstärke des Kopfhörers mit diesem Regler ein.

Hinweis: Bevor Sie ein Gerät (Kondensator- oder dynamische Mikrofone, Line-Level-Geräte usw.) an beliebige XLR-, 6,35mm-Eingänge oder externe Eingänge anschließen, stellen Sie sicher, dass die Phantomspeisung ausgeschaltet ist. Anschließen oder Trennen von Geräten an oder von diesen Eingängen, während die Phantomspeisung eingeschaltet ist, kann das Gerät oder das PMD-706 beschädigen.

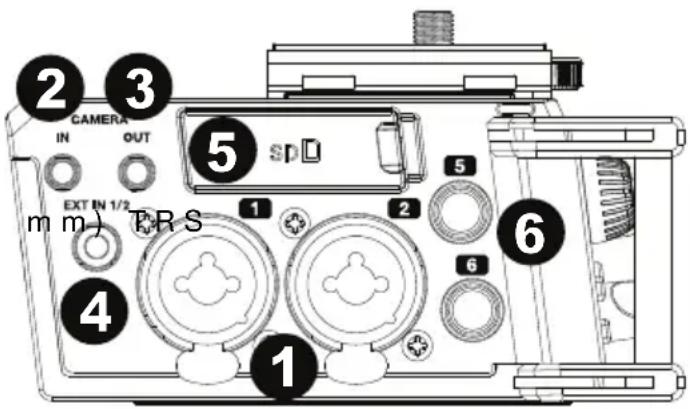

Linke Seite

1. XLR-6,35mm TRS-Eingänge: Schließen Sie ein Mikrofon oder Line-Gerät an diese XLR-6,35mm Eingänge an.
2. 1/8" (3,5 mm) Kameraeingang: Schließen Sie den Audioausgang einer Kamera and diesen 1/8" (3,5 Eingang an.
3. 1/8" (3,5 mm) Kameraausgang:

Verbinden Sie diesen 1/8" (3,5 mm) TRS Ausgang mit dem Audioeingang einer Kamera. Gehen Sie auf Menü >

Ausgabesteuerung, um die Lautstärke einzustellen.

1. Externer Eingang: Schließen Sie ein Stereomikrofon oder eine Audioquelle an diesen 1/8" (3,5 mm) TRS-Eingang an. Siehe Menü > Stromversorgung für das Mikrofon, um zu erfahren, wie man die Phantomspeisung für diesen Eingang ein- oder ausschaltet.
2. SD-Kartensteckplatz: Setzen Sie hier eine SD-Karte ein.
3. 6,35mm Eingänge: Verbinden Sie mit den mitgelieferten XLRF-6,35mm-Kabeln ein Mic-Level- oder Line-Level-Gerät an diese 6,35mm Eingänge an. Diese Eingänge können Phantomspeisung verwenden.

Hinweis: Bevor Sie ein Gerät (Kondensator- oder dynamische Mikrofone, Line-Level-Geräte usw.) an beliebige XLR-, 6,35mm-Eingänge oder externe Eingänge anschließen, stellen Sie sicher, dass die Phantomspeisung ausgeschaltet ist. Anschließen oder Trennen von Geräten an oder von diesen Eingängen, während die Phantomspeisung eingeschaltet ist, kann das Gerät oder das PMD-706 beschädigen.

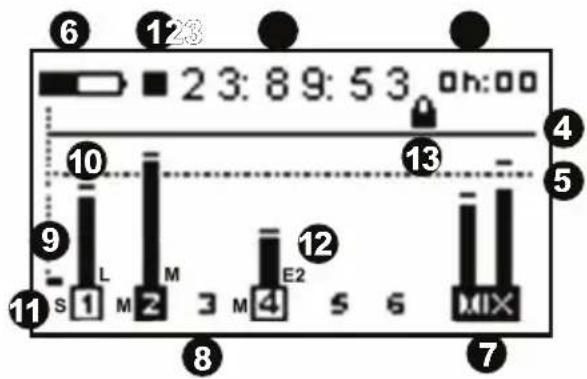

Home-Bildschirm

1. Aufnahme/Pause/Stopp-Anzeige
2. Verstrichene Zeit
3. Verbleibende, verfügbare Aufnahmezeit
4. 0 dB Referenzlinie
5. -12 dB Referenzlinie
6. Akkuanzeige
7. Mix-Kanal
8. Kanäle 1-6 Setup-Info
9. Signalanzeigeleiste
10. Spitzenschwelle
11. Aufnahmetyp: Stereo (S), Mono (M), Dual (D)
12. Eingangseinstellung: Mic (M), Line (L), Ext 1 (E1), Ext 2 (E2)
13. Verschlüsselung ein/aus

Kanalinformationssymbole

1

Kanal ist inaktiv

1

Kanal ist aktiv und nutzt Phantomspeisung

1

Kanal ist aktiv und nutzt KEINE Phantomspeisung

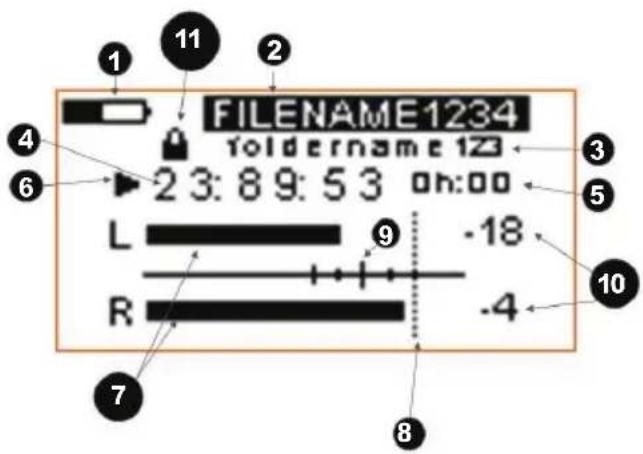

Wiedergabebildschirm

1. Akkuanzeige

2. Dateiname

3. Ordnername

4. Verstrichene Wiedergabezeit

5. Verbleibende Wiedergabezeit

6. Wiedergabe/Stopp/Pause/Schnellvorlauf/Rücklaufanzeige

7. Linke/Rechte Wiedergabeanzeigen

8. 0 dB Pegel

9. Pegelanzeigen: -6 dB, -12 dB, -15 dB, -18 dB

10. Digitale Anzeige des Wiedergabepegels

11. Verschlüsselung ein/aus: Siehe Menü 7 - Rec Set für Details zum Eingeben eines Verschlüsselungscodes.

Hinweis: Wenn Sie versuchen, eine verschlüsselte Datei abzuspielen, müssen Sie zuerst den Verschlüsselungscode eingeben.

Menüoptionen

Drücken Sie die Taste Menu, um die Menüoptionen auf dem Display anzuzeigen. Um sich vertikal auf einer Seite zu bewegen oder zur nächsten Seite zu springen, blättern Sie mit dem Enter-Rad. Um einen Menüpunkt oder Unterpunkt auszuwählen, drücken Sie das Enter-Rad und ändern die Optionen des Elements, indem Sie das Wahlrad drehen. Drücken Sie das Enter-Rad, um die Änderungen des Artikels zu bestätigen. Verwenden Sie die Tasten Eingang 1-6, um zu einer bestimmten Spalte für CH1-CH6 zu springen.

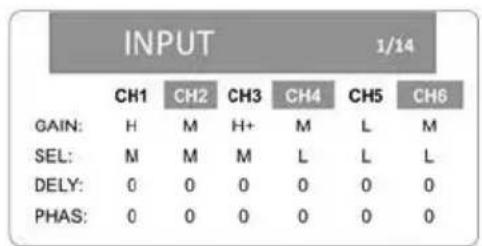

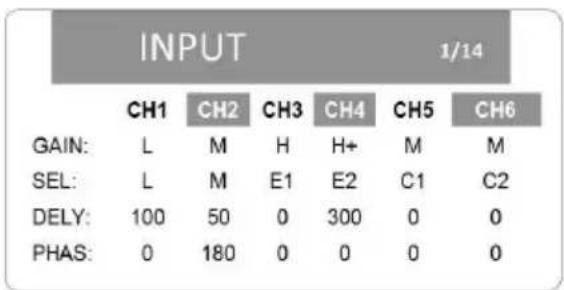

1. Input

Gain-Einstellung (GAIN)

• L (Niedrig)
• M (Mittel)
• H (Hoch)
• H+ (Extra hoch)

Auswahl (SEL)

• CH1-CH4
  • M (Mic-Pegel)
  • L (Line-Pegel)
  • E1 (extern 1) (1 oder 3)
  • E2 (extern 2) (2 oder 4)
• CH5 & CH6
  • M (Mic-Pegel)
  • L (Line-Pegel)
  • E1 (extern 1) (5) / E2 (extern 2) (6)
  • C1 (Kameraeingang 1) (5) / C2 Kameraeingang 2 (6)

Delay (DELY): 0-300 ms (@ 44.1 kHz) in 1 ms Schritten 0-270 ms (bei 48 oder 96 kHz) in 1 ms Schritten

Phase (PHAS): 0, 180

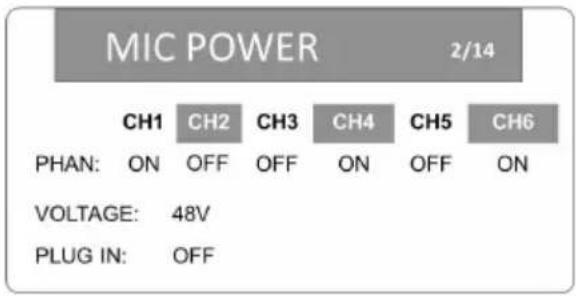

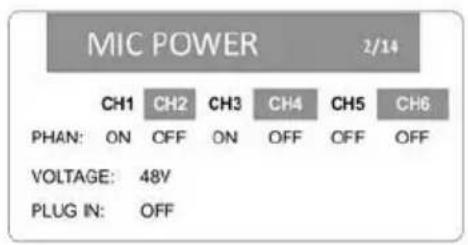

2. Mic Stromversorgung

Phantomspeisung (PHAN): Ein, Aus

Spannung der Phantomspeisung (VOLTAGE): 24V, 48V

Ansteckspannung für Ext Eingang (PLUG IN): Ein, Aus

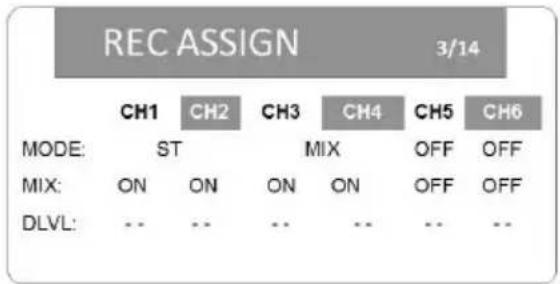

3. Rec (Record) Assign

Aufnahmemodus (MODE): M (mono), ST (stereo), DM (dual-mono), DST (dual-stereo), M/S R (Mitten-/Seitenaufnahme), MIX

Mix-Einstellung (MIX): Ein, Aus

DLVL (Dual-Pegel): -12 dB bis -1 dB in 1 dB Schritten (nur in den Dual-Mono- und Dual-Stereo-Modi verfügbar)

Hinweis: Wenn die Abtastrate der Aufnahme auf Menü 7 – Rec Set auf 96 kHz eingestellt ist, können Kanal 5 (CH5) und Kanal 6 (CH6) für die Aufnahme nicht verfügbar sein.

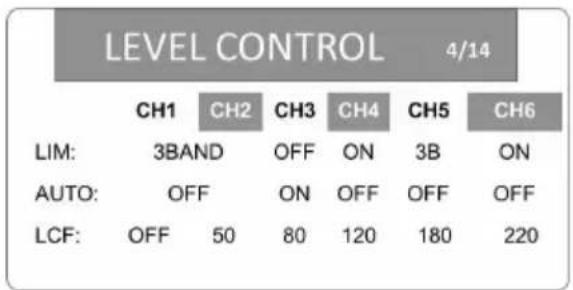

4. Level Control

Limiter (LIM): Aus, Ein, 3B (nur dieser Kanal), LINK (CH1/2 und/oder CH3/4), 3BAND (CH1/2 und/oder CH3/4)

Autopegelregler (AUTO): Ein (alle LIM-Einstellungen werden AUSGESCHALTET), Aus

Untere Grenzfrequenz (LCF): Aus, 50 Hz, 80 Hz, 120 Hz, 180 Hz, 220 Hz

Hinweis: Der Limiter kann nur eingeschaltet werden, wenn die Abtastrate 44,1 / 48 kHz beträgt. Wenn auf ON oder 3B gestellt, wirkt sich der Limiter nur auf den Kanal aus, der den übermäßigen Signaleingang hat. Bei der Einstellung auf LINK oder 3BAND wirkt sich der Limiter auf jene Kanäle aus, die übermäßigen Signaleingang zeigen und die damit verbundenen Kanäle.

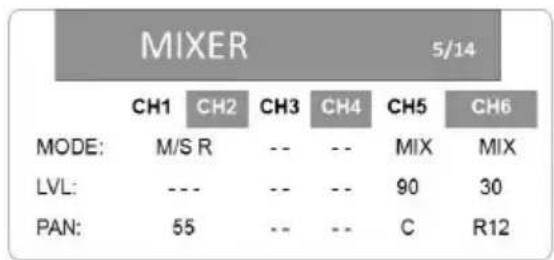

5. Mixer

Aufnahmemodus (MODE): M/S R (Mitten-/Seitenaufnahme: Aufnahme), M/S P (Mitten-/Seitenaufnahme: Wiedergabe), MIX Pegel (LVL): --- (aus), 0–100

Panning (PAN): L1–12 (links), C (Mitte), R1–12 (rechts)

Hinweis: Um den MODE einzustellen, verwenden Sie das Rec Assign (3). Um LVL einzustellen, wenn MODE auf M/S P eingestellt ist, verwenden Sie das Menü Output Control (6). Um die LVL einzustellen, wenn MODE auf M/ S R oder MIX eingestellt ist, verwenden Sie das Menü Rec Assign (3).

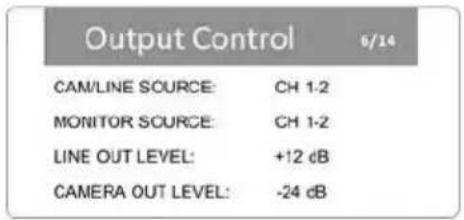

6. Output Control

Kamera/Line-Quelle (CAM/LINE SOURCE) & Monitor-Quelle (MONITOR SOURCE):

• MIX: zum Mix gesendet
• CH1-CH6: Monosignal nach links und rechts geschickt
• CH1-2: CH1 (links), CH2 (rechts)
• CH3-4: CH3 (links), CH4 (rechts)
• CH5-6: CH5 (links), CH6 (rechts)
• M/S 1-2: CH1+CH2 (links), CH1-CH2 (rechts)
• M/S 3-4: CH3+CH4 (links), CH3-CH4 (rechts)
• M/S 5-6: CH5+CH6 (links), CH5-CH6 (rechts)

OUTPUT CONTROL 6/14

CAM/LINE SOURCE:	CH1-2
MONITOR SOURCE:	CH3-4
LINE OUT LEVEL:	+12 dB
CAMERA OUT LEVEL:	-24 dB

Line Out-Pegel (LINE OUT LEVEL): -12 dB bis +12 dB in 1 dB Schritten

Kamera-Ausgangspegel (CAMERA OUT LEVEL): -24 dB bis +42 dB in 1 dB Schritten

7. Rec (Record) Set

Aufnahmeformat (FORMAT): BWF 16B (16-bit), BWF 24B (24-bit), WAV 16B (16-bit), WAV 24B (24-bit)

Abtastrate der Aufnahme (SAMPLE RATE): 44.1 kHz, 48 kHz, 96 kHz

Hinweis: Wenn die Abtastrate der Aufnahme auf Menü 7 – Rec Set auf 96 kHz eingestellt ist, können Kanal 5 (CH5) und Kanal 6 (CH6) für die Aufnahme nicht verfügbar sein.

REC SET 7/14

FORMAT: BWF 24B

SAMPLE RATE: 44.1 KHZ

ENCRYPTION: YES

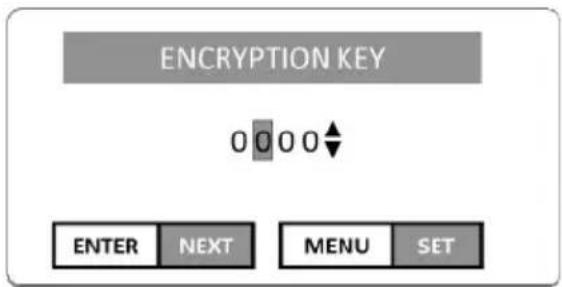

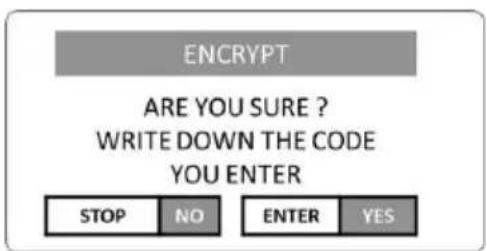

Verschlüsselung (ENCRYPTION): Ja, Nein. Wenn Sie einen Verschlüsselungscode erstellen, verwenden Sie das Enter-Rad, um die Nummern zu ändern, drücken dann das Enter-Rad, um jede Nummer einzugeben und drücken anschließend Menu, um den Code einzustellen und diesen Bildschirm zu verlassen.

8. Slate-Einstellungen

Automatischer Slate (AUTO): Aus, Head (Beginn der Aufnahme), Head Tail (Beginn und Ende der Aufnahme)

Slate-Pegel (VOLUME): -36 dB bis -12 dB in 1 dB Schritten

Slate-Toneinstellungen (SLATE TONE): 1- # s (Sekunden), -14 dB bis -20 dB (Pegel)

Um den Slate-Ton einzustellen, wählen Sie SLATE TONE und drücken das Enter-Rad. Drehen Sie das Enter-Rad, um die Lautstärke einzustellen (-20 dB bis -14 dB). Drücken Sie das Enter-Rad, um den Ton zu starten oder zu stoppen. Drücken Sie Stop, um diesen Pegel zu speichern und zum vorherigen Bildschirm zurückzukehren.

SLATE SETTINGS

8/14

AUTO:

HEAD

VOLUME:

-25dB

SLATE TONE:

3s -14dB

SLATE TONE GENERATOR

1kHz :

-20dB

STOP

EXIT

9. Datei

Neuen Ordner erstellen (NEW FOLDER): So wird ein neuer Ordner auf der SD-Karte erstellt.

Dateinamentyp (NAME TYPE): WORD (Text), DATE (Zeit/Datum)

Dateinamentext (WORD): bis zu 6 Zeichen

FILE

9/14

NEW FOLDER:

CREATE

NAME TYPE:

WORD

WORD:

PMD706

COUNT INIT:

YES?

Nummerierungen initialisieren (COUNT INIT): Dies setzt das sequentielle Dateinummerierungssystem zurück, mit dem die Datei benannt wird.

Dateien werden wie folgt benannt:

- Wenn TYPE auf WORD gestellt ist: WORD_File#_CH#_RecordingMode (z.B.

PMD706_0001_CH1_M oder PMD706_0003_CH34_St).

- Wenn TYPE auf DATE gestellt ist: YYYY_MM_DD_HH_MM_CH#_RecordingMode (z.B.

2017_05_16_17_CH3_M oder 2017_03_10_08_CH34_St).

10. Gang Control

In diesem Bildschirm können Sie Lautstärkeregler verknüpfen, indem Sie 3 Gruppen erstellen und einen beliebigen Kanaleingang an die gleiche Eingangspegelregelung binden. Der Eingangspegelregler mit der niedrigsten Nummer in einer Gruppe steuert den Pegel für alle.

GANG CONTROL

10/14

11. Meter Settings

Spitzenwert halten (PEAK HOLD): 1 Sekunde, 2 Sekunden, 10 Sekunden, Halten, Aus

Eingangssteuerung Minimaleinstellung (TRIM MIN): -40 dB (von der Maximaleinstellung), MUTE

12. Media

Dateien durchsuchen (BROWSE): EXECUTE (um die sequentielle Liste aller Dateien im aktuellen Ordner anzuzeigen, drehen Sie das Enter-Rad, um zu blättern und drücken Sie das Enter-Rad, um eine Datei abzuspielen)

SD-Karte formatieren (FORMAT): QUICK (um die SD-Karte im SD-Kartensteckplatz zu formatieren) Wenn Browse aktiviert ist, erscheint ein Bildschirm mit allen Dateien, die sequentiell im aktuellen Ordner aufgeführt sind. Blättern Sie durch die Dateien und drücken Sie das Enter-Rad, um eine Datei abzuspielen.

Wählen Sie Format und Quick, um eine SD-Karte zu formatieren.

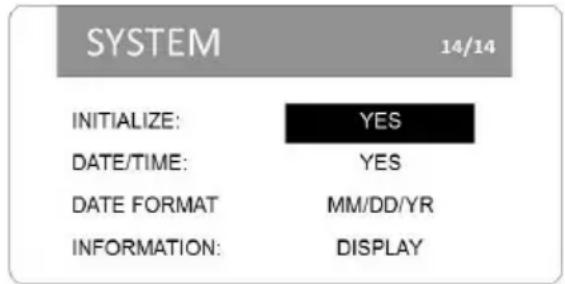

13. Power Controls

Batterietyp (BATTERY TYPE): ALK (alkalisch), NI-H (Nickel-Wasserstoff), LI (Lithium)

Initialisieren (INITIALIZE): Damit werden alle PMD-706-Einstellungen auf ihre ursprünglichen (Werks-) Einstellungen zurückgesetzt.

Datum & Zeit (DATE/TIME): Drücken Sie das Enter-Rad, um durch Jahr, Monat, Tag, Stunde, Minute und Sekunde zu blättern. Drehen Sie das Enter-Rad, um jeden Wert einzustellen. Drücken Sie Menu, um die gesamte Einstellung zu bestätigen.

Datumsformat (DATE FORMAT): MM/DD/YY (Monat/Tag/Jahr) oder DD/MM/YY (Tag/Monat/Jahr)

Systeminformation (INFORMATION): BWF/WAV (Audioformat), TITLE (Dateiname), DATE (Datum- und Zeitstempel), SIZE (Dateigröße und Anzahl der verwendeten Kanäle), FILES (Anzahl der Dateien auf SD-Karte), FOLDERS (Anzahl der Ordner auf SD-Karte), SD SIZE (Gesamtkapazität der SD-Karte), SD AVAIL (freier Speicherplatz auf SD-Karte), AUTO POWER SAVE (automatische Energiesparzeit), AA/LI/NIH BATTERY LEVEL (Batterielebensdauer), FIRMWARE VERSION (aktuelle Firmware)

Betrieb

Setup

1. Stellen Sie sicher, dass das Stativ gerade und auf stabilem Boden steht und die Stativbeine sicher verriegelt sind.
2. Befestigen Sie den Gewindeeinsatz des PMD-706 an Ihrem Stativhalter und verwenden Sie bei Bedarf das Stativverriegelungsloch des PMD-706.
3. Befestigen Sie Ihre Kamera sicher am Blitzschuh-Anschluss des PMD-706.

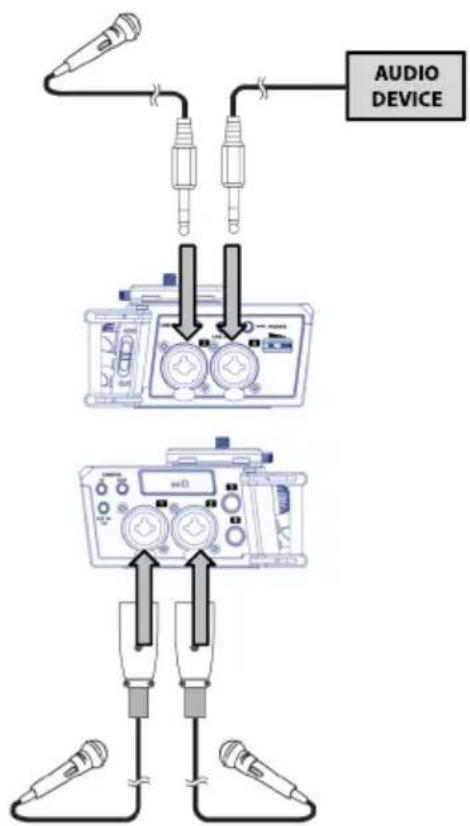

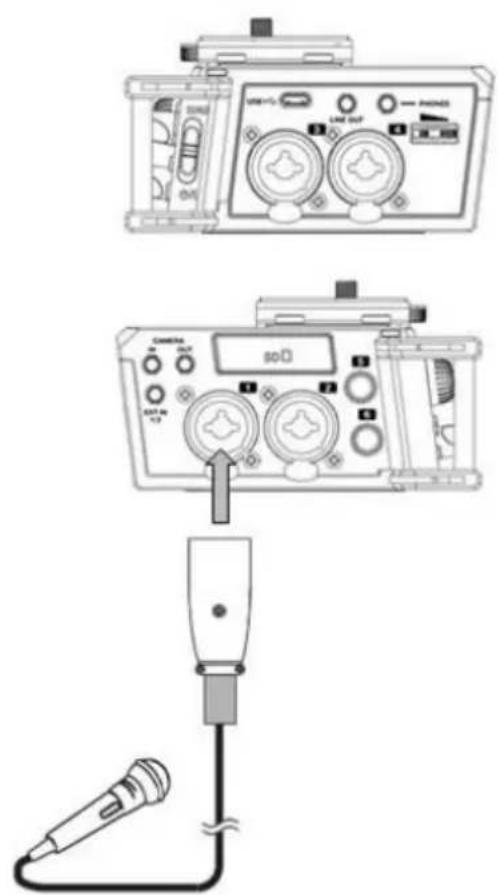

4. Schließen Sie ein Mikrofon oder Line-Gerät an diese XLR-6,35mm Eingänge an.
5. Verbinden Sie den Audioausgang Ihrer Kamera mit einem 1/8" (3,5 mm) Kabel mit dem Kameraeingang am PMD-706.
6. Schließen Sie den Kameraausgang des PMD-706 an den Audioeingang Ihrer Kamera mit einem 1/8" (3,5 mm) Kabel an.
7. Wenn Ihr Mikrofon Phantomspeisung benötigt, wählen Sie die entsprechende Spannung für Ihr Mikrofon aus Menü> Mic Stromversorgung.
8. Stellen Sie die Eingangspegelregler ein, um die Verstärkung für das Eingangssignal für jeden Kanal einzustellen.
9. Verbinden Sie den Kopfhörer mit dem Kopfhörerausgang, um das Audioeingangssignal zu überwachen oder die Audiowiedergabe von der Kamera zu hören.

In den folgenden Beispielen in diesem Kapitel lernen Sie, wie Sie das PMD-706 in bestimmten Szenarien verwenden können.

Aufnahmemodi

Mono: Nehmen Sie bis zu 6 Mono-Tracks auf.

• Aufgenommene Datei 1 = CH1
• Aufgenommene Datei 2 = CH2
• Aufgenommene Datei 3 = CH3
• Aufgenommene Datei 4 = CH4
• Aufgenommene Datei 5 = CH5
• Aufgenommene Datei 6 = CH6

Stereo: Nehmen Sie bis zu 3 Tracks in Stereo-Paaren auf.

• Aufgenommene Datei 1 = CH1 (links), CH2 (rechts)
• Aufgenommene Datei 2 = CH3 (links), CH4 (rechts)
• Aufgenommene Datei 3 = CH5 (links), CH6 (rechts)

Dual-Mono:

• Aufgenommene Datei 1 = CH1
• Aufgenommene Datei 2 = CH1 - DLVL
• Aufgenommene Datei 3 = CH3
• Aufgenommene Datei 4 = CH3 - DLVL
• Aufgenommene Datei 5 = CH5
• Aufgenommene Datei 6 = CH5 - DLVL

Dual-Stereo:

• Aufgenommene Datei 1 = CH1 (links), CH2 (rechts)
• Aufgenommene Datei 2 = CH1 - DLVL (links), CH2 - DLVL (rechts)

M/S R:

• Aufgenommene Datei 1 = Links (CH1 + (CH2 x Pan-Einstellung)), Rechts (CH1 - (CH2 x Pan-Einstellung))
• Aufgenommene Datei 2 = Links (CH3 + (CH4 x Pan-Einstellung)), Rechts (CH3 - (CH4 x Pan-Einstellung))
• Aufgenommene Datei 3 = Links (CH5 + (CH6 x Pan-Einstellung)), Rechts (CH5 - (CH6 x Pan-Einstellung))

Setup-Beispiele

Beispiel 1 - Mono-/Stereo-Aufnahme

Dieses Beispiel zeigt:

• Kondensatormikrofone an den Eingängen 1 und 2 (mit + 48V Phantomspeisung)
• ein dynamisches Mikrofon auf Eingang 3
• ein Audiogerät auf Eingang 4 mit einer Verzögerung von 50 ms

Die Menüoptionen sind so konfiguriert, dass sie eine Stereodatei aus den Eingängen 1 und 2 und zwei Mono-Dateien aus den Eingängen 3 und 4 aufnehmen können.

Die aufgezeichneten Dateien werden wie folgt benannt:

PMD706_0001_CH3_M.WAV

PMD706_0001_CH4_M.WAV

PMD706_0001_CH12_St.WAV

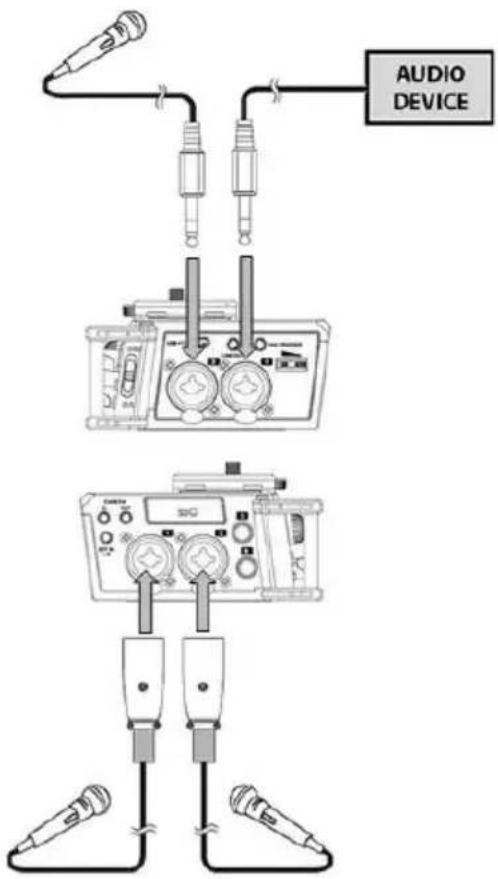

Beispiel 2 - Stereo und Mix-Recording

Dieses Beispiel zeigt:

• Kondensatormikrofone an den Eingängen 1 und 2 (mit + 48V Phantomspeisung)
• ein dynamisches Mikrofon auf Eingang 3
• ein Audiogerät am Eingang 4

Die Menüoptionen sind so konfiguriert, dass sie eine Stereo-Datei und einen Mix-track von den Eingängen 1 und 2 (mit Links-/Rechts-Pegel bei 50%), Eingang 3 mittleres Panning und Eingang 4 Pegel bei 75% (links) und 25% (rechts) aufnehmen.

Die aufgezeichneten Dateien werden wie folgt benannt:

PMD706_0001_CH12_St.WAV

PMD706_0001_CH34_MIX.WAV

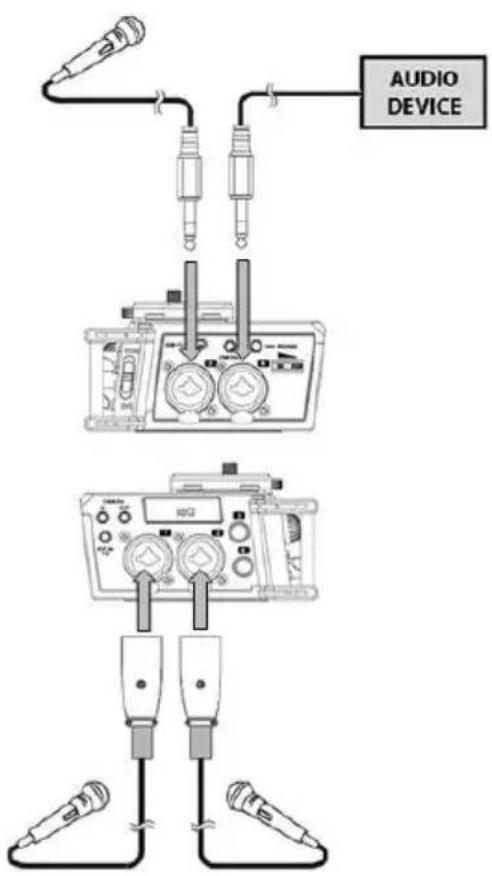

Beispiel 3 - Stereo und Mix-Recording

Dieses Beispiel zeigt:

• Kondensatormikrofone an den Eingängen 1 und 2 (mit + 48V Phantomspeisung)
• ein dynamisches Mikrofon auf Eingang 3
• ein Audiogerät am Eingang 4

Die Menüoptionen sind so konfiguriert, dass sie 4 Mono-Dateien von den Eingängen 1-4 und einen Mix aus den Eingängen 1-4 auf den Tracks 5/6 mit CH1 links, CH2 rechts und CH3 und CH4 mono aufnehmen können.

Die aufgezeichneten Dateien werden wie folgt benannt:

PMD706_0001_CH1_M.WAV

PMD706_0001_CH2_M.WAV

PMD706_0001_CH3M.WAV

PMD706_0001_CH4_M.WAV

PMD706_0001_CH56_MIX.WAV

Beispiel 4 - Dual-Mono-Aufnahme

Dieses Beispiel zeigt:

- ein dynamisches Mikrofon auf Eingang 1

Die Menüoptionen sind so konfiguriert, dass eine Dual-Mono-Datei mit einem Sicherheits-Track mit -9 dB niedriger als Eingang 1 aufgenommen wird.

Die aufgezeichneten Dateien werden wie folgt benannt:

PMD706_0001_CH1_DM1.WAV

PMD706_0001_CH1_DM2.WAV

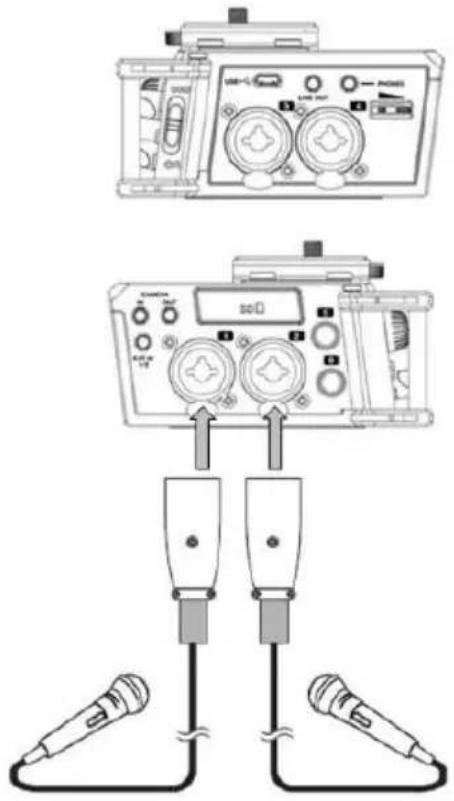

Beispiel 5 - Dual-Stereo-Aufnahme

Dieses Beispiel zeigt:

- Kondensatormikrofone an den Eingängen 1 und 2 (mit + 48V Phantomspeisung)

Die Menüoptionen sind so konfiguriert, dass eine Dual-Stereo-Datei mit einem Sicherheits-Track mit 12 dB niedriger als die Eingänge 1 und 2 aufgenommen wird. Der linke Stereokanal ist CH1 und der rechte Stereokanal ist CH2.

Die aufgezeichneten Dateien werden wie folgt benannt:

PMD706_0001_CH12_DSt1.WAV

PMD706_0001_CH12_DSt2.WAV

Beispiel 6 – M/S-Aufnahme

Die M/S (Mid/Side) Aufnahme nutzt zwei Mikrofone: ein Richtmikrofon, das auf die Schallquelle gerichtet ist und ein bidirektionales Mikrofon, das auf die Seiten gerichtet ist (Abbildung 1).

- Stecken Sie die Mikrofone in das PMD-706, wie in Abbildung 2 gezeigt wird. Sie können die Eingänge 3 oder 5 anstelle der Eingänge 1 oder 4 verwenden oder Eingang 6 anstelle von Eingang 2 verwenden.

- Um ohne Verarbeitung aufzunehmen, verwenden Sie den Modus M/S R. Sie können CH1 und CH2 ohne Verarbeitung überwachen.

- Wenn Sie ohne Verarbeitung aufnehmen möchten, aber beim Monitoring eine Verarbeitung nutzen möchten, verwenden Sie den Modus M/S P.

- Um ohne Verarbeitung oder Monitoring aufzunehmen, verwenden Sie die Mono (M)-Aufnahme für Eingang 1 und Eingang 2 oder die Stereo (ST)-Aufnahme für die Eingänge 1/2.

Abbildung 1: Bringen Sie das Mikro am Ständer an und richten es zur Tonquelle hin aus.

Abbildung 2: Verbinden Sie die Mitten- und Seiten-Mics an die Eingänge.

Hinweis: Dieses Beispiel zeigt ein spezialisiertes Mitten-/Seiten-Aufnahmemikrofon. Sie können wahlweise ein handelsübliches, nierenförmiges Mikrofon verwenden, um das mittlere Feld und das bidirektionale Mikrofon (senkrecht zum nierenförmigen Mikrofon) zu erfassen und so die Seitenfelder abzudecken.

M/S R Menüs
