BEDIENUNGSANLEITUNG R50S HUSQVARNA

These Betriebsanleitung muß sorgfältig durchgegeben werden. Stellen Sie sichere, daß Sie deren Inhalt vor Verwendung des Rasenmachers verstehen.

FR

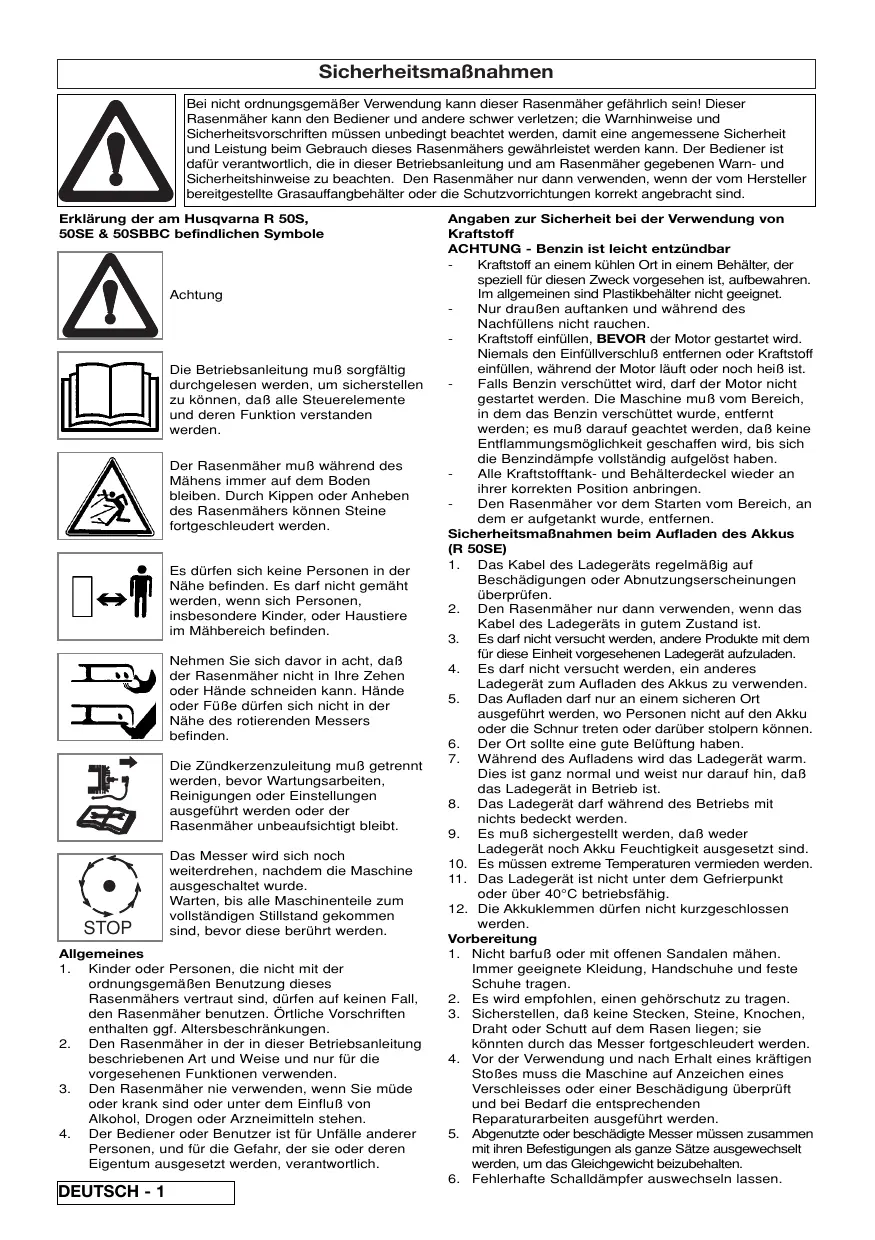

Sicherheitsmaßnahmen

Bei nicht ordnungsgemäßer Verwendung kann dieser Rasenmacher gefährlich sein! Diese Rasenmahr kann den Bediener und andere scherverleitzen; die Warnhinneuse und Sicherheitsvorschriften müssen unbedingt beachtet werden, damit eine angemessene Sicherheit und Leistung beim Gebrauch these Rasenmachers gewährleistet werden kann. Der Bediener ist davon verantwortlich, die in dieser Betriebsanleitung und am Rasenmacher gegebenen Warn- und Sicherheitshinweise zu beachten. Den Rasenmahr nur dann verwenden, wenn vom Hersteller bereitgestellte Grasauffangbehälter oder die Schutzvorrichtungen korrekt angebracht sind.

Erklärung der am Husqvarna R 50S, 50SE & 50SBBC befindlichen Symbole

Achtung

Die Betriebsanleitung muß sorgfältig durchgeleen werden, um sicherstellen zu können, daß alle Steuerelemente und deren Funktion verstanden werden.

Der Rasenmacher muß während des Mahens immer auf dem Boden bleiben. Durch Kippen oder Anheiten des Rasenmachers können Steine fortgeschleudert werden.

Es dürfen sich keine Personen in der Nähe befinden. Es dart nicht gemäß werden, wenn sich Personen, insbesondere Kinder, oder Haustiere im Mühbereich befinden.

Nehmen Sie sich dovar in acht, daß der Rasenmacher nicht in ihre Zehen oder Hände schneiden kann. Hände oder Fübe dürfen sich nicht in der Nähe des rotierenden Messers befinden.

Die Zündkerzenzuleitung muß getrennt werden, bevör Wartungsarbeiten, Reinigungen oder Einstellungen ausgeführten werden oder der Rasenmáher unbeaufsichtigt bleibt.

Das Messer wird sich noch\ weiterdrehen, nachdem die Maschine\ ausgeschaltet wurde.\ Warten, bis alle Maschinenteile zum\ vollständigen Stillstand gekommen\ sind, bevor diese beruht werden.

Allgemeines

1. Kinder oder Personen, die nicht mit der ordnungsgemäß Benutzung these Rosenmachers vertraut sind, * dürfen auf keine Fall, den Rasenmacher benutzten. Örtliche Vorschriften enthalten ggf. Altersbeschränkungen.
2. Den Rasenmahr in der in dieser Betriebsanleitung beschrieben den Art und Weise und nur für die vorgesehenen Funktionen verwenden.
3. Den Rasenmahr nie verwenden, wenn Sie mude oder krank sind oder unter dem Einflüß von Alkohol, Drogen oder Arzneimitteln stehen.
4. Der Bediener oder Benutzer ist für Unfälle anderer Personen, und für die Gefahr, der sie oder deren Eigenum ausgesetzt werden, verantworblich.

Angaben zur Sicherheit bei der Verwendung von Kraftstoff

ACHTUNG - Benzin ist leicht entzündbar

• Kraftstoff an einem kühlen Ort in einem Behälter, der speziell für diesen Zweck vorgesehen ist, aufbewahren. Im allgemeinen sind Plastikbehälter nicht geeignet.
• Nur drauben auftenken und während des Nach/fullnens nicht rauchen.
• Kraftstoff einfūllen, BEVOR der Motor gestartet wird. Niemals den Einfūllverschlussüthernen oder Kraftstoff einfūllen, während der Motor lauf oder noch heîß ist.
• Falls Benzin verschütt wird, darf der Motor nicht gestartet werden. Die Maschine muß vom Bereich, in dem das Benzin verschütt wurde, entwickelten; es muß darauf geachtet werden, daß keine Entflammungsmäßigkeit geschaffen wird, bis sich die Benzindämpfe vollständig aufgelöst haben.
• Alle Kraftstofftank- und Behalterdeckel wieder an ihrer korrekten Position anbringen.
  Den Rassenmacher vor dem Starten vom Bereich, an dem er aufgetankt wurde, entfern.

Sicherheitsmaßnahmen beim Aufladen des Akkus (R 50SE)

1. Das Kabel des Ladegerats regelmäß auf Beschäftigungen oder Abnutzungsercheinungen überprüufen.
2. Den Rasenmahr zur dann verwenden, wenn das Kabel des Ladeggeratis in gutem Zustand ist.
3. Es darf nicht versucht werden, andere Produkte mit dem für diese Einheit vorgesehenen Ladegerat aufzuladen.
4. Es darf nicht versucht werden, ein anderes Ladegerat zum Aufladen des Akkus zu verwenden.
5. Das Aufladen darf nur an einem sicheren Ort ausgeführten werden, wo Personen nicht auf den Akku oder die Schnur treten oder darüber stolpern können.
6. Der Ort sollte eine gute Belüftung haben.
7. Wahlend des Aufladens wird das Ladegerät warm. Dies ist ganz normal und weist nur daraufhin, daß das Ladegerät in Betrieb ist.
8. Das Ladegerätarf während des Betriebs mit nichts bedeckt werden.
9. Es muß sichergestellt werden, daß weder Ladegerat noch Akku Feuchtigkeit ausgesetzt sind.
10. Es müssen extreme Temperatures vermieden werden.
11. Das Ladegerat ist nicht unter dem Gefrierpunkt oder über 40^ betriebstafig.
12. Die Akkuklemmen dürfen nicht kurzgeschlossen werden.

Vorbereitung

1. Nicht barfu oder mit offenen Sandalen mahren. Immer geeignete Kleidung, Handschuhe und feste Schuhe tragen.
2. Es wird empfohlen, einen gehorschutz zu tragen.
3. Sicherstellen, daß keine Stecken, Steine, Knochen, Draht oder Schutt auf dem Rasen liegen; sie konnten durch das Messer fortgeschleudert werden
4. Vor der Verwendung und nach Erhalt eines kräfigen Stößes muss die Maschine auf Anzeichen eines Verschleisses oder einer Beschädigung überprüft und bei Bedarf die entsprechenden Reparaturarbeiten ausgeführten.
5. Abgenutzte oder beschädigte Messer müssen zusammen mit ihren Befestigungungen als ganze Sätze ausgewechselt werden, um das Gleichgewicht beizubehalten.
6. Fehlerhafte Schalldämpfer auswechseln halten.

Sicherheitsmaßnahmen

Verwendung

1. Den Motor nicht in einem geschlossen Bereich laufen laussen, wo sich Abgase (Kohlenmonoxid) ansammeln können.
2. Den Rasenmacher nur bei Tageslicht oder gutter künstlicher Beleuchting verwenden.
3. Rasenmahr sollenen, wenn möglich, nicht in nassem Gras verwendet werden.
4. In nassem Gras ist Vorsicht geboten, die Sie leicht. Ihr Halt verlieren können.
5. An Hängen muß sichergestellt werden, daß Sie einen sicheren Halt haben und rutschfeste Schuhe/TRagen.
6. Hänge nie von oben nach unter, sondern immerquer zum Hang mahren.
7. Seien Sie besonders vorsichtig, wenn Sie die Richtung am Hang ändern.
8. Das Mahen an Bänken und Hängen kann gefährlich sein. Nicht an Bängen oder denen Hängen mahen.
9. Beim Mähen nicht rückwartsgeh, die Sie stolpern können. Beim Mähen nur gehen, niemals laufen.
10. Beim Mähen den Rasenmähner nie in ihre Richtungziehen.
11. Den Motor ausschalten, bevor er über andere Oberflächen als Gras geschoben oder zu und vom zu mahenden Bereich transportiert wird.
12. Den Rasenmäher niemals mit beschädigten oder nicht angebrachten Schutzvorrichtungen verwenden.
13. Den Motor nicht überdrehen oder die Regleinstellungenändern. Eine übermäßige Geschwindigkeit ist gefährlich und reduziert die Benutzungsdauer des Rasenmahers.
14. Vor dem Starten alle Messer- und Antriebskupplungen ausrücken.
15. Niemals Höhe oder Fübe in die Höhe der Schneidvorrichtung bringen, insbesondere beim Einsatz des Motors.
16. Den Rasenmáher beim Starten des Motors nicht kappen.
17. Wahlend der Motor lauft, dürfen sich ihre Handen niemals in der Nähe der Grasauslaßbindung befinden.
18. Einen Rasenmäher niemals anheben oder tragen, wenn der Motor noch lauft.
19. Die Zündkerzenzuleitung kann hei sein - deshalb ist beim Umgang damit Vorsicht geboten.

20. Es * dürn keine Wartungsarbeiten an Ihr Rosenmäher ausgeführten, solange der Motor noch heißt ist.

21. Den Motor ausschalten und warten, bis das Messer zum vollständigen Stillstand gekommen ist: bevor der Rasenmacher unbeaufsichtigt bleibt;

22. Den Motorbremsbügel zum Stopen des Motors loslassen. Warten, bis das Messer zum vollständigen Stillstand gekommen ist, die Zündkerzenleitung trennen und warten, bis der Motor abgekühlt ist:
23. bevor Benzin nachgewähl wird;
24. bevor eine Blockierung entfernt wird;
25. bevor der Rasenmacher überprüft oder gereignigt wird oder Arbeiten daran ausgeführten werden;
26. wenn Sie einen Gegenstand treffen. Der Rasenmäher damit erst dann wieder verwendet werden, wenn absolut sichergestellt wurde, daß sich der gesamte Rasenmäher in einem sicheren Betriebszustand befindet;
27. wenn der Rasenmáher anfängt, ungewöhnlich stark zu vibrieren. In thisem Falle muß er sofort überprüft werden. Ein übermöbiges Vibrieren kann Verletzungen verursachen.
28. Wahlend der Motor abgestellt ist, die Gashebeleinstellung reduzieren, und falls der Motor mit einem Absperrventil versehen ist, die Kraftstoffzufrahr nach dem Mühen abschalten.

Wartung und Lagerung

1. Alle Muttern, Bolzen und Schrauben müssen fest angezogen sein, damit ein sicherer Betriebszustand des Rasenmabers gewährleistet ist.
2. Die Grasauffangvorrichtung früig auf Verschleiß und schlechten Zustand überprüften.
3. Abgenutzte oder beschädigte Teile müssen für einen sicheren Zustand ausgewechselt werden.
4. Nur für diesen Produkt spezifizierte Messer, Messerbefestigungsschrauben, Distanzscheiben und Gebläserad beim Auswechseln verwenden.
5. Den Rasenmäher niemals mit Kraftstoff im Tank in einem Gebäude abstellen, wo Dämpfe eine offene Flammme oder einen Funken erreichen können.
6. Der Motor muß zuerst abgekühlt sein, bevor der Rasenmaier in einen geschlossenen Bereich gestellt wird.
7. Um die Brandgebung zu reduzieren, müssen Motor, Schalldämpfer, Gehäuse und Kraftstoffaufbewährungsbereich frei von Gras, Blättem oder übermäßig viel Schmierfett gehalten werden.
8. Falls der Kraftstoffank entleert werden muß, sollte dies drauben gezehen.
9. Bei der Einstellung des Rasenmachers darauf auf achten, daß Sie ihre Finger nicht zwischen den beweglichen Messern und feststehenden Teilen der Maschine einkommen.

Gemäß den Vorschriften zur Lärmerhütung durfen Rasenmäher werktags nicht von 13.00 Uhr bis 15.00 Uhr und von 19.00 Uhr bis 7.00 Uhr und auch nicht an Sonn- und Feiertagen verwendet werden.itte beachten Sie außerdem mögliche zusätzliche ortliche Vorschriften.

Montageanweisungen

A2-a - Griffeinstellvorrichtung

Griffinheit

1. Bei Lieferung sind die Griffe des Rasenmahers auf das Produkt heruntergeklapt. (A1)
2. Die Griffeinstell-vorrichtungen (A2) auf beiden Seiten des Rasenmachers lockern und die Griffeinheit anheben.
3. Die Griffeinheit in die Position bringen, die für Sie am bequemsten ist (A3) und die Griffeinstell-vorrlichtungen (A2) auf beiden Seiten des Rasenmachers anziehen.

Zugstarter

1. Die Zündkerzen-zuleitung trennen.
2. Die Bedienerprüssenz-Kontrollvorrichtung (OPC)(B1) ziehen, um die Bremse am Motor zu lose. GILT NUR FÜR R 50S UND R 50SE.

Die Bremse muß durch Ziehen des OPC-Bügels zum Griff gelöst werden, bevor die Schnur herausgezogen wird.

1. Die Schnur an der Zugschnurführung am unteren Griff festmachen. (B2)
2. Die Schnur an der Zugschnurführung am oberen Griff festmachen. (B3)

Anbringen des Grasauffangbehälters

1. Die Schutzklappe anheiten. (C1)
2. Den Grasauffange-bählter an der Maschine anbringen. (C2)
3. Die Schutzklappe über den Grasauffangbe-halter positionieren. (C3). Dabei muß sichergestellt werden, daß der Grasauffang-behälter richtig positiert ist.

Hinweis: Es muß sichergestellt werden, daß kein Zwischenraum zwischen Schutzklappe und Grasauffangvorrichtung vorhanden ist. Wenn kein Grasauffang erforderlich ist, kann der Rasenmähner ohne Grasauffangvorrichtung verwendet werden. Dabei muß sichergestellt werden, daß die Schutzklappe vollständig geschlossen ist.

Angaben Zum Motor

01

1. Den Ölstand regelmäß nach jeweils 5 Betriebsstunden überprüften.
2. Je nach Efferderris Öl hinzufugen, um den Ölstand auf der VOLL-Markierung am Pegelstab zu halten.
3. Ein hochwertiges SAE 30 Viertaktöl verwenden.
4. Wen Öl nachgefritt werden muß: a) Den Öleinfällverschluß entfernen. (D1)
   b) OI bis zur VOLL-Markierung am Pegelstab einfelden. (D2)
5. Das Öl nach den ersten fünf Betriebsstunden und danach nach jeweils 25 Betriebsstunden wechseln
6. Das Öl immer dann wechseln, wenn der Motor noch warm - jedoch nicht zu halten. Es dürfen niemals Wartungsarbeiten bei bereits Motor ausgehrt werden.

Benzin

1. Frisches bleifreies Normalbenzin verwenden.
2. Den Kraftstofftank nicht füllen, wenn der Motor heiß ist.
3. Wahlend des Auffällens des Tanks darf nicht gewachaucht werden.
4. Den Kraftstofftank nicht fullen, während der Motor lauft.
5. Damit kein Schmutz in das Kraftstoffsystem gelangen kann, muß Gras und Schmutz vom Benzineinfūllverschluß entfern werden, bevor dieser aufgeschraubt wird.(E1)
6. Es wird empfehlen, den Tank über einen Trichter mit Filter zu fullen. (E2)
7. Vor dem Starten des Motors muß verschüttetes Benzin entfern werden.

Hinweis: Der Rasenmacher muß vor dem Starten vom

Bereich, and dem er aufgetankt wurde, entfernt werden.

Starten Ihres Rasenmachers - Fluten Des Motors

Hinweis: Wenn der Motor zum ersten Mal gestarten wird, muß Öl und Benzin gemäß den im Abschnitt Öl und Benzin gegebenen Anweisungen eingefült werden.

Ein vorpumpen ist gewöhlich nicht erforderlich, wenn ein warmer Motor erneut gestartet wird. Bei kaltem Wetter muß das pumpen bereits ggf. wiederholt werden.

Erstmaliges Starten des Motors

1. Den Gashebel auf SCHNELL ^+ + gemäß den Anweisungen im Abschnitt Verwendung - Starten und Stopen einstehen.

2. Den Fluter (F) fufmal fest drucken.

3. Die Anweisungen im Abschnitt Verwendung -Starten und Stoppen beachteten.

4. Falls der Motor nach dreimalgem Ziehen des Zugstarters noch immer nicht startete, muß der Fluter dreimal gedrückt und Schritt 3 wiederholt werden.

Wiederholtes Starten des Motors

1. Den Gashebel auf SCHNELL ^+ 'einstellen und den Fluter dreimal fest drücken, bevor der Motor gestartet wird. (Falls der Motor stoppte, da das Benzin ausging, muß der Tank nachgeführt und der Fluter dreimal gedrückt werden.)

Verwendung - Starten Und Stoppen

G1-a - Gashebe

G3-a - Zugstarter

Starten und Stopen, R 50S

Starten Ihres Rasenmachers

1. Die Zündkerzen-zuleitung anschließen.
2. Den Gashebel vor dem Starten auf SCHNELL ^+ einstehen. (G1)
3. Die Bedienerpräsenz-Kontrollvorrichtung (OPC) ziehen, um die Bremse am Motor und Messer zu losen. (G2)
4. Den Zugstarter so welt Herausziehen, bis Sie den vollen Widerstand spuren. Die Zugschnur wieder langsam aufwickeln setzen und dann den Zugstarter so welt wie möglich Herausziehen. (G3)
5. Nachdem der Motor startete, muß dieser 30 Sekunden lang laufen, bevor mit dem Mühen begonnend wird.

Einschalten des Antriebs

1. Der Vorwartsantrieb wird mit dem Motorantriebshebel oben am Griff ein- und ausgeschaltet. (G4)
2. Durch Loslassen des Motorantriebsbuggels wird der Vorwartsan-trieb automatisch gestoppt.

Stoppen Ihres Rasenmachers

1. Den Motorantrie-bsbügel loslassen.
2. Den OPC-Bügel loslassen.

Starten und Stoppen, R 50SE

Starten Ihres Rasenmachers

1. Schritte 1 - 3 für den R 50S befolgen.
2. Den Schlüssel drehen und solange halten, bis der Motor startet (H). Der Schlüssel wird auf seine ursprüngliche Position zurückkehren, wenn er losgelassen wird.
3. Wenn der Motor bei Drehen des Schlüssels nicht startet, muß wahrscheinlich Ihr Akku aufgeladen werden.

J1 - Antriebsgeschwindig-keitssteuerung
Einschalten des Antriebs - Siehe R 50S

Die Antriebsge-schwindigkeit kann mit der Antriebsgeschwindigke-keitssteuerung reguliert werden. (J) Stopen Ihres Rasenmaers - Siehe R 50S

Hinweis:

Ihr R 50SE kann manuell gestartet werden. Dazu müssen Schritte 1 - 5 des Abschnitts Starten & Stoppen, R 50S beachtet werden.

Gilt nur für Schlüsselstart - Während des Mahens wird Ihr Akku aufgeladen.

Starten und Stopen, R 50S/BBC (BBC - Messer, Bremse, Kupplung)

1. Schritte 1 - 2 - 4 und 5 für R 50S befolgen.
2. Den BBC-Hebel zum Griffziehen. (K1)
3. Den BBC-Hebel halten und den BBC-Steuerhebel so welt nach vorne drucken, bis ein Klicken zu horen ist. (K2)
4. Den BBC-Steuerhebel loslassen. Dieser wird dann zu seiner ursprünglichen Position zurückkehren.
5. Durch Loslassen des BBC-Hebels wird die Messerrotation stoppen.

Hinweis:

Wenn der Motor für längerere Zeit ohne rotierendes Messer lauf, kann this zu einem Überhitzen des Motors führen.

Einschalten des Antriebs - Siehe R 50S

Die Antriebsge-schwindigkeit kann mit der Antriebsgeschwindig-keitssteuerung reguliert werden. (J)

Stoppen Ihres Rasenmachers

1. Den Motorantriebsbügel loslassen.
2. Den BBC-Hebel loslassen.
3. Den Gashebel in die ' - Position bringen.

Mahren

1. Es muß immer die korrekte Mähposition angewendet werden. (L1)
2. Am Rasenrand mit dem Mähen beginnen und den Rasen in Streifen mit abwechselnder Richtung mühren (L2).
3. Den Rasen während der Vegetationszeit zweimal proWoche mAHen. Ihr Rasen wird Schaden erleiden, wenn mehr als ein Drittel seiner Halmlange auf einem geschritten wird. Überdies kann dies zu einem schlechten Aufsammeln des Schnittguts führen.

Hinweis: Ihr Rasenmacher darf nicht überlastet werden. Beim Mahen von langem Gras sollte das erste Mal die hochste Schnitthoheneinstellung verwendet werden (siehe Schnitthöhe), um die Belastung des Motors zu reduzieren und eine Beschädigung des Rasenmachers verhindern zu konnen.

Einstellung der Schnitthöhe

1. Die Schnitthöhe kann geändert werden, indem der Einstellungshelbe aus der Positionierungs-vertiefung gezogen und in die ausgewählte Position bewegt wird. (L3)

Anzeige fur vollen Grasauffangbehälter

1. Ihr Rasenmacher verfügbar über eine Vorrichtung, die anziegt, wenn Ihr Grasauffangbehälter geleert werden muß.(L4)

2. Wenn sich die Anzeige oben am Rohr befindet, wird Gras aufgesammelt.

3. Wenn die Anzeige anfängt zu fallen, muß der Grasauffangbehälter geleert werden. Den Rasenmacher nicht mehr verwenden und weitere 10 Sekunden laufen setzen. Den OPC-Bügel oder BBC-Hebel loslassen und den Grasauffang-behälter abnehmer, damit dieser geleert werden kann. (L5)

Leeren des Grasauffangbehälters

1. Die Falle am Grasauffangbehälter offen. (L6)
2. Den Aufgangbehälter vom Rahmen losen. (L7)
3. Den Grasauffangbehälter leeren. (L8)

Verwendung des Rasenmachers zur Mulchgewinnung

1. Ihr Rasenmahr ist mit einem Einsatzteil zur Mulchgewinnung ausgestellt. (L9)
2. Den Rasenmäher gemäß den Anweisungen im Abschnitt Verwendung - Starten und Stopen stoppen und die Zünd-kerzenzuleitung trennen.
3. Die Schutzklappe anheiten. Das Einsatzteil durch Drehen und Schiebern in die Auslaß-Öffnung bringen. (L10)
4. Sicherstellen, daß das Einsatzteil)sicherbefestigtist.L11)
5. Das Einsatzteil verhindert, daß Gras aufgesammelt wird, indem die Sammelschurre auf der Unterseite der Haube blockiert wird. (L12)
6. Sicherstellen, daß die Schutzklappe richtig positioniert ist. (L13)

Wartung

WICHTIG: Es durren keine Wartungsarbeiten an Ihr Rasenmaher ausgeführten werden, solange der Motor noch warm ist.

Reinigung

WICHTIG: Esarf Nie Wasser zum Saubern Ihres Rasenmachers verwendet werden. Es durfen auch keine Chemikalien, einschließlich Benzin oder Lösungsmittel verwendet werden - einige davon konnen wichtige Kunststoffteile beschädigden.

1. Gras unter der Haube mit einer Bürste entfernen (M1 & M2).
2. Mit einer weichen Bürste das Schnittgut von den Motorlufteillässen, dem Auspuff (M3), dem Schnittthöheneinstellungen-bereich (M4), dem Bereich um die Räder (M5) und vom Grasauffang-behalter entfernen (M6 & M7).
3. Mit einem trockenen Tuch über die Oberfläche Ihres Rasenmachers wischen.

Schneidwerk

Messer ausbauen

N1 oder N2, nur BBC

Die Zündkerzen-zuleitung trennen.
1. Mit einem Schrauben-schlüssel die Messerbefestigungsschaube gegen den Uhrzeigersinn drehen und damit lockern.
2. Die Messerbefestigungsg-schaube, das Messer und die Distanzschreiben halten
3. Die Teile auf Beschädigung-en überprünen und je nach Erfordernis reinigen.

Messer einbauen

N1 oder N2, nur BBC

1. Das Messer an der Maschine anbringen. Die scharfen Kanten müssen darauf von der Maschine weg zeigen.

2. Die Messerbefestigungsschraube wieder durch das Messer und die Distanzscheiben bringen.

3. Gut festhalten und die Messerbefestigungsschraube mit einem Schraubenschlüssel fest anziehen. Die Schraubearfardthereibnicht zu fest angezogen werden.

Hinweis: Bei einer Maschine mit BBC müssen beiden Messerbefestigungsschrauben mit einem Sechskantstiftschiel entfern werden.

Beim Umgang mit dem Messer ist immer Vorsicht geboten - scharfe Kanten konnen Verletzungen verursachen.

Das Metallmesser muß nach 50 Betriebsstunden oder 2 Jahre, je nachdem, welches erher zutrifft, ausgewechselt werden. Dies triftt auch dann zu, wenn das Messer noch in gutem Zustand ist.

Wenn das Messer abgenutz oder beschädigt ist, muß es durch ein neues Messer ersetzt werden. Aufladen des Akkus (NUR 50SE)

P1 - Kabelbaum

P2-Ladepunkt

P3 - Kappe

1. Den Rasenmacher stoppen.
2. Die Zündkerzenzuleitung trennen.
3. Die Kappe vom Ladepunkt unter am Kabelbaum entfernen (Abb. P).
4. Die Ladegeratzuleitung in den Anschluß am Akkukabelbaum stecken.
5. Das Ladegerät an eine Steckdose anschließen.
6. Der Akku wird nun aufgeladen.
7. Den Akku 24 Stunden lang aufladen.
8. Nach dem Aufladen muß der Ladegerätstecker aus der Steckdose gezogen und vom Ladepunkt getrennt werden.
9. Die Kappe wieder am Ladepunkt anbringen.
10. Die Einheit kann nun verwendet werden.

UMWELTINFORMATION

Electrolux Outdoor Products stelt Produkte unter einem Umweltmanagementsystem (ISO 14001) her. Hierbei werden Fertigungsverfahren angewandt, welche es ermögen, Teile auf eine umweltfreundliche Weise (soweit dies durchführung ist) und unter der Berücksichtigung der Wiederverwertung am Ende ihrer Benutzungsdauer, Herzuzstellen.

Die Verpackung kann niederverwertet werden. Kunststoffeile wurden (wo durchführbar) für eine nach Kategorien geordnete Wiederverwertung gekennzeichnet.
- Beim Entsorgen von nicht mehr zu grabauchenden Produkten muß die Umwelt berücksichtigtet werden.
- Falls erforderlich, setzen Sie sichitte mit ihrer ortlichen Behörde in Verbindung. Diese kann Hnnen Einzelheiten zur Entsorgung mittellen.

BATTERIENENTSORGUNG

Die Batterie muß zu einer zugelassenen Kundengrenstation oder ihrer örtlichen Recyclungsstation gebracht werden.
- Nicht mehr verwendbare Batterien dürfen NICTT mit dem Hausmüll entsorgt werden.
- Blei-/Säurebatterien können umweltschädigend sein und müssen deshalb über eine zugelassene Recyclingstation gemäß europäischer Vorschriften entsorgt werden.
Die BatteriearfNDICHT in Gewassern entsorgt werden.
- Nicht vebrennen.

KRAFTSTOFF- UNDSCHMIERÖLENTSORGUNG

• Beim Umgang mit Kraftstoffen und Schmiermitteln muß Schutzkleidung getragen werden.
  Hautkontakt vermeiden.
• Benzin und Motorenöl vor dem Transportieren des Produkts ablassen.
• Setzen Sie sichitte mit ihrerortlichenBehörde in Verbindung, die Ihnen Einzelheiten über die nachstgelegene Recycling-/Entsorgungsstation geben kann.
• Verwendete Kraftstoffe/Öle)dürfen NICTT mit dem Hausmull entsorgt werden.
• Verwendete Kraftstoffe/Ole sind umweltschädigend, sie können jedoch wiederverwertet werden und sollen den shalb über eine zugelassene Einrichtung entsorgt werden.
• Verwendete Kraftstoffe/Öle)dürfen NICTH in Gewässer abgeleitet werden.
• Nicht vebrennen.

Auswechseln des Akkus

1. Der Akku befindet sich unter einer Abdeckung hinter dem Motor.
2. Den Rasenmacher stoppen und die Zündkerzenzuleitung trennen.
3. Die Schrauben aus der Abdeckungnehmen.
4. Die Abdeckung abnehmen, um Zugang zum Akku zu erhalten.

WICTIG: Ersatzakkus mussen vor der Verwendung aufgeladen werden.

Es muß sicheregestellt werden, daß weniger Ladegerät noch Akku Feuchtigkeit ausgesetzt sind.

Die Akkueinheit kann durch Losen des Akkus von dessen Gehäuse und Trennen der Akkueinheit von den Akkuleitungen ausgewechselt werden.

Allgemeine Information zu wiederauffladbaren Batterien

1. Die Ladezeit beträgt 24 Stunden.
2. Bei normaler Verwendung wird der Akku während des Motorlaufs geladen.
3. Damit der Akku in einwandfreiem Zustand bleibt, muß er mindestens alle sechs Monate aufgeladen werden.
4. Bei Überschreitung dieser Zeit kann die Benutzungsdauer des Akkus reduziert werden.
5. Das elektrische Kabel muß geschützt werden. Das Ladegerätarf nicht am elektrischen Kabel gehalten und getragen werden.
6. Wenn der Akku nach längerer Benutzungsdauer schellt leer wird, obwohl er zuvor 24 Stunden aufgeladen wurde, muß der Akku wahrrscheinlich ausgeweischtet werden.
7. Es dar nicht versucht werden, das Akkugehause zu öffnen.
8. Zur Reinigungarf nur ein trockenes weiches Tuch verwendet werden.
9. Es darf niemals ein feuchtes Tuch oder leicht entzündliche Flüssigkeiten wie Benzin, Mineralterpentinöl, Verdünner usw. verwendet werden.
10. Alte Akkus mussen vorschrittmaßg entsorgt werden.

Das Motorbremskabel ist immer so einzustellen, daß der Motor nach 3 Sekunden zum Stillstand ZUR BEACHTUNG! Einstellung von einer Vertragswerkstatt vornehmen halten.

Am Ende der Mähsaison

1. Messer, Bolzen, Muttern oder Schrauben je nach Erfordernis auswechseln.
2. Den Rasenmacher gründlich reinigen.
3. Gehen Sie zu Ihrer ortlichen Kundendienststation und halten Sie dORT den Luftfilter grundlich reinigen und eventuell erforderliche Wartungs- oder Reparaturarbeiten ausführten.
4. Öl und Benzin aus dem Motor ablassen.

Lagerung Ihres Rasenmaers

1. Den Rasenmahr nicht那么简单 nach der Benutzung wegestellungen.
2. Warten, bis der Motor abgekühlt ist, um eine mögliche Brandgefahr zu vermeiden.
3. Der Rasenmacher muß gesäubert werden.
4. Er muß an einem trockenden Ort aufbewahrt werden, wo er nicht beschädigt werden kann.

Wartung

Wartungsempfehlungen

Ihr Produkt ist durch ein silberfarbiges und schwarzes Produkttypenschild gekennzeichnet.

Ihr Gerät sollte mindestens alle 12 Monate gewartet werden; früufiger, wenn es professionell eingesetzt wird.

Wartungsplan für den Motor

Die stündlichen oder Kalender-Wartungsabstände, je nachdem, welches zuerst zuriftt, beachten. Wird ihr Rasenmacher in schlechten Bedingungen verwendet, sind kürzere Wartungsabstände erforderlich. Nach den ersten 5 Stunden - Öl wechseln.

Nach jeweils 5 Stunden oder tätiglich - Ölstand überprüfen. Fingerschutz säubern. Bereich um Schalldampfer saubern.

Nach jeweils 25unden oder jeder Saison - Bei schwerer Belastung oder hohen Umgebungstemperaturen ist ein Olwechsel erforderlich. Den Luftfilter reinigen.

Nach jeweils 50 Stunden oder jeder Saison - Öl wechseln. Funkenloscher, falls installiert, überprüfen.

Nach jeweils 100 Stunden oder jeder Saison - Kühlsystem reinigen*. Zündkerze auswechseln.

• Bei staubigen Bedingungen, bei Flugschmutz oder nach längerem Mähen von langem, trockenem Gras ist eine*häufigere Reinigung erforderlich.

Motorwartung & Garantie

Beim in ihren Rasenmacher installierten Motor gilt die Garantie des Motorherstellers. Für weitere Einzelheiten setzen Sie sichitte mit ihrem Servicestutzpunkt in Verbindung.

Fehlersuche

Motor startet nicht

1. Sicherstellen, daß sich der OPC-Bügel/BBC-Hebel in der Startposition befindet.
2. Sicherstellen, daß sich der Steuerhebel in der + - Position befindet.
3. Sicherstellen, daß genügend Kraftstoff im Tank ist und der Luftteinlaire in der Kappe frei ist.
4. Die Zündkerze ausbauen und trocknen.
5. Benzin kann alt sein. Wechseln Sie theses aus. Nachdem das Benzin gewechselt wurde, kann es eine Weile dauern, bis das frische Benzin durchgefiltert ist.
6. Sicherstellen, daß die Messerbefestigungsschraube fest angezogen ist. Eine lose Schraube kann zu Schwierigkeiten beim Starten führen.
7. Falls from the Motor trotzdem nicht startet, muß die Zündkerzenzuleitung sofort getrennt werden.
8. SETZEN SIE SICH DANN BITTE MIT IHRER ORTlichen ZUGELASSENKUNDENDIENSTSTATION IN VERBINDUNG.

Motor dreht sich nicht (gilt nur für Elektrostart)

1. Sicherstellen, daß sich der OPC-Bügel/BBC-Hebel in der Startposition befindet.
2. Die Batterie ist leer - den Rasenmacher manuell starten.
3. Falls sich der Motor trotzem nicht dreht, muß die Zündkerzenzuleitung sofort getrennt werden.
4. SETZEN SIE SICH DANN BITTE MIT IHRER ORTlichen ZUGELASSENKUNDENDIENSTGESTION IN VERBINDUNG.

Zu weniger Motorleistung und/oder Überhitzung

1. Sicherstellten, daß sich der Steuerhebel in der 'Normal'-Position befindet.
2. Die Zündkerzenzuleitung trennen und den Motor abkühlen halten.
3. Schnittgut und Unrat um den Motor entfern, Luftleinläse und die Unterseite der Haube, einschließlich Klappe und Gebläse, säubern.
4. Den Motorluftfilter reinigen. (Gehen Sie zu Ihr örtlichen Kundendienstation und halten Sie dorthen den Luftfilter gründlich reinigen.)
5. Benzin kann alt sein. Wechseln Sie diesen aus. Nachdem das Benzin gewechselt wurde, kann es eine Weile dauern, bis das frische Benzin durchgefilter ist.
6. Falls noch immer zu weniger Leistungvorhanden ist und/oder eine Überhitzung auftritt, muß die Zündkerzenzuleitung sofort getrennt werden.
7. SETZEN SIE SICH DANN BITTE MIT IHRER ORTlichen ZUGELASSENKUNDENDIENSTSTATION IN VERBINDUNG.

Übermäßiges Vibrierten

1. Die Zündkerzenzuleitung trennen.
2. Sicherstellen, daß das Messer korrekt angebrachte ist.
3. Falls das Messer beschädigt oder abgenutzt ist, muß体系建设gewechselt werden.
4. Falls die Maschine trotzdem übermäßig vibriert, muß die Zündkerzenzuleitung sofort getrennt werden.
5. SETZEN SIE SICH DANN BITTE MIT IHRER ORTLICHEN ZUGELASSENKUNDENDIENSTSTATION IN VERBINDUNG.

Precautions a Prendre

GÄLLER ENDAST FÖR R 50S OCH R 50SE

J1 - Spak für körhastigkeit

Inkoppling av framdrivningen - se R 50S

Underhällsschema für motor

A2-a -handtagsjustering-sanordning Handtagskonstruktion
