AR 4027 USB - Autoradio AEG - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio / Radio
Marke	AEG
Modell	AR 4027 USB
Einbaumaße (B x H x T)	182 mm x 52 mm x 108 mm
Gewicht (ca.)	1,0 kg
Versorgungsspannung	DC 12 V (Masse negativ)
Max. Stromaufnahme	5 A
Max. Ausgangsleistung	4 x 80 W (PMPO)
Abspielbare Dateiformate	MP3, WMA
Radiobänder	UKW (87,5 – 108,0 MHz)
UKW-Empfindlichkeit	4 μV
Medieneingänge	USB (nur zur Wiedergabe), SD/MMC-Kartensteckplatz, AUX (3,5 mm Klinke)
Funktionen	RDS, PTY, AF, REG, Senderspeicher (6), automatischer Sendersuchlauf, direkte Titelauswahl, Stummschaltung
Display	LCD
Reset-Taste	Ja (mit dünnem Gegenstand drücken)
Audioausgang	Line Out (Cinch) für externen Verstärker
Lautsprecherimpedanz	4 Ω (min.)
Sicherungswert	1 A (Hauptsicherung), 5 A (Dauerplus)
Sicherheitsklasse	Laserklasse 1 (CD), CE-konform
Mitgeliefertes Zubehör	Einbaurahmen, Schrauben, Ausbauwerkzeug
Besondere Hinweise	USB-Anschluss nicht zum Laden; AUX für Smartphone/iPod verwenden

Häufig gestellte Fragen - AR 4027 USB AEG

Wie setze ich das Gerät zurück?

Drücken Sie die Reset-Taste (10) mit einem dünnen Draht oder einem ähnlichen Gegenstand, um die Elektronik zurückzusetzen. Dies kann kleinere Störungen beheben.

Warum kommt kein Ton aus den Lautsprechern?

Überprüfen Sie die Lautstärke, stellen Sie sicher, dass das Gerät nicht stummgeschaltet ist (gedrückt halten der MUT-Taste), und kontrollieren Sie die Lautsprecheranschlüsse. Bestätigen Sie auch, dass der richtige Modus ausgewählt ist.

Wie kann ich Radiosender speichern?

Stellen Sie den gewünschten Sender ein, drücken und halten Sie dann eine der Speichertasten (1-6), bis das Display bestätigt. Zum Abrufen drücken Sie kurz die Taste.

Kann ich Musik von meinem Smartphone abspielen?

Ja, schließen Sie Ihr Smartphone über die AUX-Buchse (8) mit einem 3,5-mm-Stereokabel an und wählen Sie dann durch wiederholtes Drücken von MODE den AUX-Modus aus.

Warum verliert das Radio gespeicherte Sender?

Dies deutet darauf hin, dass das Dauerplus-Kabel (gelb) nicht richtig angeschlossen ist. Stellen Sie sicher, dass es auch bei ausgeschalteter Zündung dauerhaft 12V erhält.

Welche Dateiformate werden auf USB/SD unterstützt?

Das Gerät unterstützt MP3- und WMA-Dateien. Stellen Sie sicher, dass der Datenträger im FAT32-Format formatiert ist.

Wie verwende ich die PTY-Funktion?

Drücken und halten Sie BAND/PTY, um die Kategorie Sprache oder Musik auszuwählen, und drücken Sie dann eine Sendertaste (1-6), um einen Programmtyp wie NEWS oder POP zu wählen.

Was soll ich tun, wenn die CD nicht abgespielt wird?

Überprüfen Sie, ob die CD richtig eingelegt ist, mit der Beschriftungsseite nach oben. Stellen Sie sicher, dass die Disc nicht zerkratzt oder verschmutzt ist. Das Gerät verwendet einen Laser der Klasse 1; umgehen Sie keine Sicherheitsschalter.

Kann ich mein Telefon über den USB-Anschluss laden?

Nein, der USB-Anschluss dient nur zur Wiedergabe von Speichermedien und liefert einen geringen Strom (100 mA). Verwenden Sie den AUX-Eingang für externe Geräte.

Wie stelle ich die Uhrzeit ein?

Die Uhrzeit wird automatisch eingestellt, wenn Sie einen Radiosender mit RDS hören. Eine manuelle Einstellung ist nicht möglich.

BEDIENUNGSANLEITUNG AR 4027 USB AEG

Übersicht der Bedienelemente ......Seite 3

Bedienungsanleitung ...... Seite 4

Technische Daten ......Seite 8

Garantie......Seite 9

Stichwortverzeichnis – Index ......Seite 12

Español

Indice

3 Übersicht der Bedienelemente

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Sicherheitshinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf.

• Verwenden Sie das Gerät nur für den vorgesehenen Zweck.
• Das Gerät so einbauen, dass vorhandene Lüftungsöffnungen nicht verdeckt werden.
• Niemals das Gehäuse des Gerätes öffnen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Bei Beschädigung des Gerätes, das Gerät nicht mehr in Betrieb nehmen, sondern von einem Fachmann reparieren lassen.

Diese Symbole können sich ggf. auf dem Gerät befinden und sollen Sie auf folgendes hinweisen:

Das Symbol mit Ausrufezeichen soll den Benutzer auf wichtige Bedienungs- oder Wartungs-Hinweise in den Begleitpapieren hinweisen.

Geräte mit diesem Symbol arbeiten mit einem „Klasse 1-Laser“ zur Abtastung der CD. Die eingebauten Sicherheitsschalter sollen verhindern, dass der Benutzer gefährlichem, für das menschliche Auge nicht sichtbarem Laserlicht ausgesetzt wird, wenn das CD-Fach geöffnet ist.

Diese Sicherheitsschalter sollten auf keinen Fall überbrückt oder manipuliert werden, sonst besteht die Gefahr, dass Sie sich dem Laser-Licht aussetzen.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNING:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

△ ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

i HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Kinder und gebrechliche Personen

- Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungs- teile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNING!

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Verkehrssicherheit

WARNING:

• Die Verkehrssicherheit ist oberstes Gebot. Benutzen Sie daher Ihre Autoradioanlage immer so, dass Sie stets der aktuellen Verkehrssituation gewachsen sind.
- Bedenken Sie, dass Sie bei einer Geschwindigkeit von 50 km/h in der Sekunde 14 m fahren.
- In kritischen Situationen raten wir von einer Bedienung ab.
- Die Wamhinweise z.B. von Polizei und Feuerwehr müssen im Fahrzeug rechtzeitig und sicher wahrgenommen werden können.
- Hören Sie deshalb während der Fahrt Ihr Programm nur in angemessenerer Lautstärke.
- Um ernste Verkehrsunfälle zu vermeiden, installieren Sie das Gerät so, dass es Sie bei der Bedienung des Lenkrades, Ganghebels usw. nicht behindert.
- Ebenfalls dürfen Sicherheitseinrichtungen, wie z.B. Airbag und die freie Sicht nicht behindert werden.

Sicherheitshinweise für die Dauer der Montage/Anschluss

• Zuerst den Minuspol, dann den Pluspol der Batterie abklemmen. (Anklemmen in umgekehrter Reihenfolge.)
  Bitte beachten: Ist die Batterie vom Netz, verlieren alle flüchtigen Speicher ihre Informationen. Beachten Sie die Sicherheitshinweise des KFZ- Herstellers.
• Die Hauptsicherung muss möglichst nahe (maximal nach 30 cm) am Pluspol der Batterie installiert werden, damit das Auto vor einem eventuellen Kabelbrand z.B. durch Unfall geschützt ist. Sollte die Installation dieser Vorgabe nicht entsprechen, erlischt der Versicherungsschutz.
• Der Querschnitt des Plus- und Minuskabels darf 1,5 mm² nicht unterschreiten.

Installationstipps:

• Kabelschutztüllen schützen Kabel vor Durchscheuern an scharfen Karosserieteilen.
  • Die Isolierung der Kabel darf bei der Installation nicht beschädigt werden.

Deutsch

- Das richtige Werkzeug ist bei einer Car-HiFi-Installation selbstverständlich.

Je nach Bauart kann Ihr Fahrzeug von dieser Beschreibung abweichen. Für Schäden durch Einbau- oder Anschlussfehler und für Folgeschäden übernehmen wir keine Haftung.

Wichtige Zusatzinformation zum Einbau Ihres Autoradios!

1. Das Gerät ist für den Minuspol der Batterie ausgelegt, der an die Fahrzeugkarosserie angeschlossen sein muss. Dies bitte vor Installation überprüfen.
2. Bitte beachten Sie beim Einbau/Anschluss Ihres Gerätes, dass nicht jedes Fahrzeug mit einem "ISO Anschluss" versehen ist. In diesem Fall empfehlen wir Ihnen den Einsatz eines KFZ spezifischen ISO Adapter.

Adapter erhalten Sie im Autozubehörhandel und/oder bei Ihrer KFZ Werkstatt.

1. Bei der Belegung des "Dauer+" (Dauerstromanschluss) kann es je nach Fahrzeugtyp zu Abweichungen kommen. (Dies ist jedoch für die Speicherung der Senderstationen notwendig.)

Um alle Funktionen zu gewährleisten ist der Einbau entsprechend dieser Anleitung zwingend erforderlich. Im Zweifel wenden Sie sich an eine autorisierte KFZ Werkstatt.

Bedingt durch die verschiedenen Fahrzeugtypen bzw. Fahrzeughersteller, ist eine korrekte Belegung des ISO Steckers nicht gewährleistet; selbst wenn die ISO Steckeranschlüsse mechanisch aufeinander passen. Daher ist es eventuell erforderlich den Stromanschluss zu ändern bzw. Kfz-spezifische Adapter zu verwenden.

HINWEIS:

Bei korrektem Anschluss lässt sich das Radio über die Zündung ein- bzw. ausschalten. Bei eventuellem Verlust der gespeicherten Sender erhält das Radio keinen, für die Senderspeicherung erforderlichen, „Dauer +“.

ACHTUNG:

Bei einem Anschluss an „Dauer +“ ohne Zündung, kann es trotz ausgeschaltetem Radio zu einer unnötigen Belastung der Autobatterie kommen. Im schlimmsten Fall zu einer Entladung der Autobatterie.

1. Je nach Fahrzeugtyp können in Ausnahmefällen Störgeräusche im Betrieb auftreten. Diese lassen sich mit einem zusätzlichen Entstörfilter entsprechend beseitigen. Ihr Gerät ist bereits serienmäßig mit einem Entstörfilter ausgerüstet. Trotzdem kann es fahrzeugbedingt zu Beeinträchtigungen kommen.

Entstörfilter erhalten Sie im Autozubehörhandel und/oder bei Ihrer KFZ Werkstatt.

1. Bitte achten Sie beim Einbau Ihres Radios darauf, dass die Rückseite des Radios genügend Freiraum hat, damit eine ausreichende Kühlung gewährleistet ist.
2. Beim Antennenanschluss gibt es zwei verschiedene Normen. Erstens den alten (50 Ohm) mit langem, herausstehendem Rundkontakt fahrzeugseitig und einer Rundbuchse auf der Radioseite. Zweitens ISO-genormte Antennenstecker (150 Ohm). Adapter für beide Formate bieten Zubehörhersteller und/oder Ihrer KFZ Werkstatt an.

i HINWEIS:

Bei VW/Audi unbedingt beachten: Bei der Antenne in Ihrem Fahrzeug kann es sich um eine aktive Antenne handeln. Diese benötigt eine Spannungsversorgung die nur von den originalen Autoradios ausgegeben wird. Sollte dies der Fall sein, verwenden Sie einen Antennen-Adapter für Phantomspeisung.

Antennen-Adapter erhalten Sie im Autozubehörhandel und/oder bei Ihrer KFZ Werkstatt.

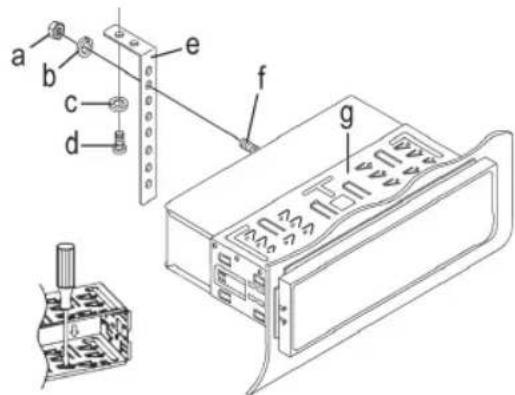

Installation

Montieren Sie das Radiogerät gemäß folgender Darstellungen.

a Mutter
b Federscheibe
c Unterlegscheibe
d Schraube
e Montagewinkel
f Gewindebolzen
g Einschubgehäuse
h Ausziehwerkzeug (Schlüssel für die Demontage)

6 Deutsch

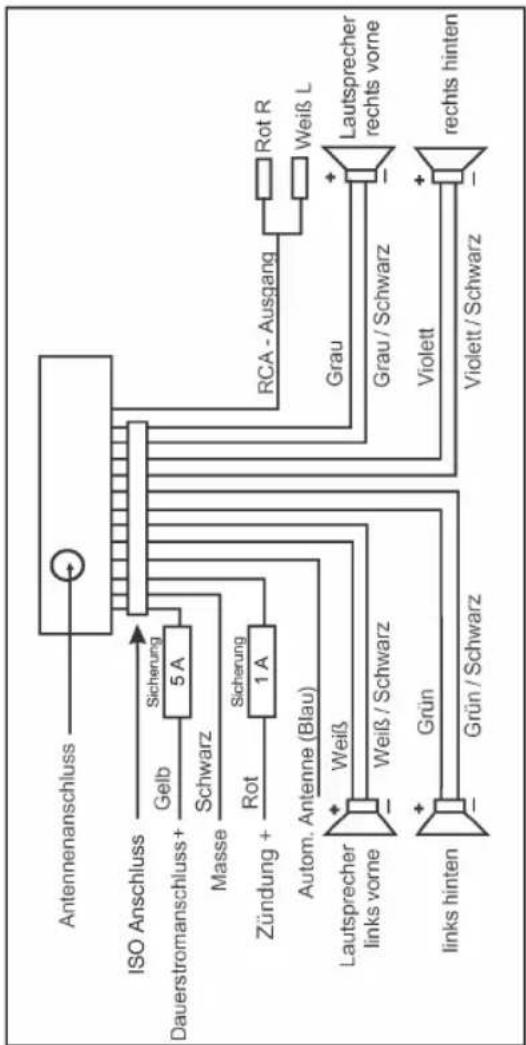

Anschluss

Stellen Sie die Anschlüsse gemäß des Schaubildes her.

△ ACHTUNG:

• Verwenden Sie Lautsprecher mit einer Impedanz von 4 Ohm.
  • Die Lautsprecherverkabelung muss Massefrei sein.

Anschluss eines externen Verstärkers

Für den Anschluss eines externen Verstärkers benutzen Sie den Audio-Cinch-Ausgang LINE OUT auf der Rückseite des Gerätes. Beachten Sie hierzu die Bedienungsanleitung des externen Verstärkers.

Bedienhinweise

1. Wenn das Fahrzeuginnere extrem heiß ist, z.B. nach einer längeren Parkdauer in praller Sonne, das Gerät nicht einschalten, bis das Fahrzeug nach einer kurzen Fahrzeit im Inneren etwas abgekühlt ist.

2. Etwaige Fehlfunktionen während des Betriebs können durch Drücken der RESET Taste behoben werden. Drücken Sie mit Hilfe eines Drahtes o.ä. die Taste RESET (10), um die Elektronik wieder zurückzustellen (RESETEN).

3. Die Uhrzeit, die im Standby angezeigt wird, stellt sich automatisch ein sobald Sie einen Radiosender hören. Eine manuelle Eingabe ist nicht möglich.

Bedienung

Nachfolgend werden die Funktionen der einzelnen Gerätetasten, entsprechend der Abbildung, beschrieben „Übersicht der Bedienelemente“.

1 MODE-Taste

Drücken Sie diese Taste zur Auswahl der verschiedenen Modi. (Radio, USB, CARD und AUX)

i HINWEIS:

Der USB- und CARD-Modus kann nur angewählt werden, wenn Sie ein entsprechendes Medium angeschlossen haben.

2 Stationstasten (1-6)

a) Im Radio-Betrieb:
- Halten Sie die gewünschte Stationstaste gedrückt, um einen Radiosender abzuspeichern.
- Um einen Radiosender anzuwählen, drücken Sie die entsprechende Stationstaste kurz.
- Zur Auswahl eines Programmtyps. -Seite 8 „BAND/PTY-Taste“

b) Im USB/CARD-Betrieb: Direktanwahl einer Musikdatei. → Seite 8 „AS/PS-Taste“

3 Lautstärkeregler / Ein-/Aus / SEL-Taste (Auswahl)

a) Drücken Sie auf den Regler, um das Gerät einzuschalten. Zum Ausschalten des Gerätes halten Sie den Regler gedrückt. Die Uhrzeitanzeige erscheint im Display.
b) Im normalen Spielbetrieb dient der Regler zur Einstellung der Lautstärke. In Verbindung mit dem zuvor gedrückten Regler (SEL-Taste) können Änderungen im Menü z.B. dem Klangmodus vorgenommen werden.

c) Drücken Sie die SEL-Taste kurz, um in das Auswahlmenü zu gelangen. Durch wiederholtes Drücken der SEL-Taste können Sie nun die einzelnen Menüpunkte anwählen. Sie ändern die Einstellungen der einzelnen Menüpunkte durch Drehen des Lautstärkereglers.

BAS (Bässe)

TRE (Höhen)

BAL (Balance)

FAD (Überblendregelung)

AF ON/AF OFF

AF (Alternativ Frequenzen) ist eine Funktion die mit Hilfe des RDS (Radio Data System) arbeitet und nur bei FM Sendern genutzt werden kann. Das Gerät sucht im Hintergrund die am besten zu empfangene Frequenz des eingestellten Senders.

• ON: Bei schlechtem Empfang eines bestimmten Radiosenders wird automatisch zu einem Sender umgeschaltet, der dasselbe Programm über dieselbe RDS-Senderkette sendet.
  • OFF: Die Funktion ist deaktiviert.

REG ON/REG OFF

Einige Sender teilen zu bestimmten Zeiten ihr Programm in Regionalprogramme mit unterschiedlichem Inhalt auf.

• ON: Es werden nur die Regionalprogramme des Senders wiedergegeben.
• OFF: Es werden auch die überregionale Programm wiedergeben.

VOL (Lautstärke)

4 DIR-Taste

a) Im Radio-Betrieb zum Einstellen eines Radiosenders.
b) Im USB/CARD-Betrieb:

- Drücken Sie die Taste, um das vorherige Musikstück anzuwählen.

- Halten Sie die Taste gedrückt, um den vorherigen Ordner anzuwählen (sofern Ordner auf dem Speichermedium vorhanden sind).

5 ▶ II/MUT-Taste

a) Drücken Sie die Taste, um das Abspielen eines Musikstücks zu unterbrechen (Pausenfunktion). Drücken Sie diese Taste erneut, um diese Funktion wieder aufzuheben.
b) Halten Sie diese Taste gedrückt, wird die Tonausgabe stumm geschaltet. Um die Funktion wieder auszuschalten, halten Sie die Taste erneut gedrückt.

6 LCD-Display (Flüssigkristallanzeige)

7 SD/MMC-Card Schlitz

Stecken Sie die Speicherkarte mit dem Label nach vorne in die dafür vorgesehene Öffnung, bis diese mit einem „Klick“ einrastet. Im Display erscheint die Anzeige CARD.

Die Daten werden automatisch abgespielt.

i HINWEIS:

Um bestimmte Tracks zu suchen/auszuwählen, verfahren Sie wie unter Punkt 13 (AS/PS-Taste als Suchfunktion im MP3 Modus) beschrieben.

Um die Speicherkarte zu entnehmen, drücken Sie erneut auf das Ende der Speicherkarte. Diese rastet mit einem „Klick“ aus und kann entnommen werden.

ACHTUNG:

Einfaches Herausziehen kann den Schacht und/oder die Speicherkarte beschädigen.

8 AUX-Buchse

Zum Anschluss von analogen Wiedergabegeräten. Über diese Buchse können Sie auch den Ton anderer Wiedergabegeräte wie MP3-Player, CD-Player usw. über die Lautsprecher hören.

1. Schließen Sie bitte das externe Gerät, mit einem 3,5 mm Stereo-Klinkenstecker, an die AUX Buchse (8) an.
2. Drücken Sie die MODE Taste (1) so oft, bis im Display „AUX“ erscheint.
3. Über die Lautsprecher hören Sie die Tonwiedergabe aus dem externen Gerät, mit dem Lautstärkeregler (3) können Sie die Lautstärke verändern.
4. Die weitere Vorgehensweise entnehmen Sie bitte der Bedienungsanleitung der externen Tonquelle.

i HINWEIS:

Stellen Sie die Lautstärke des externen Gerätes auf eine hörgerechte Lautstärke.

9 USB-Anschluss

Wollen Sie Daten von einem USB-Stick abspielen, stecken Sie diesen in die dafür vorgesehene Öffnung. Im Display erscheint die Anzeige USB. Die Daten werden automatisch abgespielt.

i HINWEIS:

• Um bestimmte Tracks zu suchen/auszuwählen, verfahren Sie wie unter Punkt 13 (AS/PS-Taste als Suchfunktion im MP3 Modus) beschrieben.
• Bitte beachten: Der USB Anschluss dient ausschließlich zur Wiedergabe von Speichermedien und nicht zum Aufladen von anderen externen Geräten. Es kann nur eine Low Power (100 mA) Stromversorgung zugesichert werden. Für eine Verwendung von z.B. externen 2,5" Festplatten, die Anlaufströme von bis zu 1100 mA aufweisen können, ist dieser USB Anschluss nicht ausgelegt. Zur Wiedergabe mit Ihrem Smartphone oder iPod bzw. iPhone nutzen Sie die dafür vorgesehene AUX-IN Buchse.

8 Deutsch

10 Reset-Taste (Zurücksetzen)

Siehe Abschnitt „Bedienhinweise“ auf Seite 6.

11 ▶/DIR +Taste

a) Im Radio-Betrieb zum Einstellen eines Radiosenders.
b) Im USB/CARD-Betrieb:

- Drücken Sie die Taste, um das nächste Musikstück anzuwählen.

- Halten Sie die Taste gedrückt, um den nächsten Ordner anzuwählen (sofern Ordner auf dem Speichermedium vorhanden sind).

12 BAND/PTY-Taste

a) Radio-Betrieb

Drücken Sie kurz die BAND/PTY-Taste, um zwischen den drei FM- (UKW) Ebenen umzuschalten. Die Bezeichnung der entsprechenden Ebene wird in der LCD-Anzeige angezeigt.

b) PTY-Taste

Radio-Betrieb:

PTY Wahl des Programmtyps

Neben dem Sendername übermitteln einige FM- Sender auch Informationen über den Programmtyp ihres Programms. Diese Informationen können von Ihrem Autoradio angezeigt werden.

Solche Programmtypen können z.B. sein:

SPORT NEWS POP CLASSICS

Mit der PTY-Funktion können Sie gezielt Sender eines bestimmten Programmtyps auswählen. Die einzelnen Programmtypen sind in zwei Sparten unterteilt: Musik und Sprache. Eine Auflistung der Programmtypen finden Sie auf Seite 11.

• Halten Sie die BAND/PTY-Taste 1x gedrückt, um die Funktion einzuschalten und die Sparte „Sprache“ auszuwählen.
• Halten Sie die BAND/PTY-Taste 2x gedrückt wird die Sparte „Musik“ ausgewählt.

i HINWEIS: Funktion ausschalten

Wenn Sie die BAND/PTY-Taste ein drittes Mal gedrückt halten, wird die Funktion ausgeschaltet.

Drücken Sie anschließend die Stationstasten 1-6, um die PTY Auswahl zu treffen. Im Display erscheint die Einblendung des gewählten Programmtyps.

Wenn PTY angewählt wird, startet das Radiogerät die Suche nach entsprechenden PTY-Informationen und stoppt, wenn die gesuchte PTY-Information gefunden wurde.

Wird der gesuchte Programmtyp nicht gefunden, erscheint im Display die Meldung „NO PTY“.

Wenn die gesuchte PTY-Information nicht mehr besteht, schaltet sich die PTY-Funktion automatisch auf normalen Modus um.

13 AS/PS-Taste

Radio-Betrieb:

a) Drücken Sie die Taste kurz, werden die abgespeicherten Radiosender der Reihe nach für ca. 5 Sekunden angespielt. Drücken Sie die gewünschte Stationstaste, um diesen Vorgang abzubrechen und den Radiosender wiederzugeben.
b) Halten Sie diese Taste gedrückt, um den automatischen Sendersuchlauf zu starten. SEARCH erscheint im Display. Der Suchvorgang kann einige Minuten dauern. Die Sender werden Frequenzaufsteigend abgespeichert. Anschließend werden die abgespeicherten Radiosender kurz angespielt. Drücken Sie eine der Stationstasten, um diesen Vorgang abzubrechen.

USB/CARD-Betrieb:

Zur Direktanwahl einer Musikdatei.

Drücken Sie die AS/PS Taste, „NUM ---“ wird im Display angezeigt. Drehen Sie den Lautstärkeregler bis zur gewünschten Datei, oder geben Sie die Nummer mit den Stationstasten ein (Taste 1-6, MODE = 7, ◀/DIR = 8,

▶/DIR + = 9, BAND = 0). Drücken Sie anschließend die SEL Taste (3), um die Datei abzuspielen.

Technische Daten

Allgemeines

Netzspannung ...... DC 12 V (negative Erdung)

Stromverbrauch 5 A Max.

Leistung 4 x 80 W (PMPO)

Abspielbare Dateiformate....MP3, WMA

Gehäuseabmessungen (Einbau).... 182 B x 52 H x 108 T

FM-Bereich

Frequenzbereich 87,5 MHz \~ 108,0 MHz

Nutzbare Empfindlichkeit....4 μV

I.F. Frequenz 10,7 MHz

Technische Änderungen vorbehalten!

Konformitätserklärung

Hiermit erklärt die Firma ETV – Elektro-technische Vertriebsgesellschaft mbH, dass sich das Gerät AR 4027 USB/CR in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für Funkentstörung von Kraftfahrzeugmotoren mit Fremdzündung (2004/104/EC) befindet.

Bitte führen Sie das ausgediente Gerät einer umweltgerechten Entsorgung zu.

Störungsbehebung

Bevor Sie die Checkliste durchgehen, bitte zunächst den Anschluss fertig stellen. Wenn nach erfolgtem Durchprüfen der Checkliste immer noch Fragen offen sind, wenden Sie sich bitte an Ihre nächstgelegene Kundendienststelle.

Fehlersymptom Grund Lösung
Keine Funktion. Die	Zündung ist ausgeschaltet.	Den Zündschlüssel auf „ON“ oder „ACC“ drehen.
	Eine oder mehrere Sicherungen sind durchgebrannt.	Die Sicherung durch eine andere 5A /1A-Sicherung ersetzen.
Gerät lässt sich nicht über die Zündung „Ein“ bzw. „Aus“ Schalten.	Fehlanschluss. (jeder KFZ Hersteller belegt den ISO Anschluss im Fahrzeug anders)	Bitte setzen Sie sich mit Ihrer KFZ Werkstatt oder einem Autospezialisten in Verbindung, wegen KFZ spezifische Anschlussadapter.
Das Gerät funktioniert nicht richtig.	Der Mikrocomputer wurde durch elektromagnetische Felder gestört.	Das Gerät aus- und dann wieder einschalten.
Kein Radioempfang.	Das Antennenkabel ist nicht angeschlossen.	Das Antennenkabel fest in die Antennenbuchse des Gerätes stecken.
Schlechter Radioempfang	Ggf. hat Ihr Fahrzeug eine spezielle Antenne (Phantom gespeiste Antenne.)	Bitte setzten Sie sich mit Ihrer KFZ Werkstatt oder einem Autospezialisten in Verbindung. (Für „Fremdfabrikate“ gibt es spezifische Einspeisweichen bzw. Spannungsadapter.)

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Deutsch

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.

Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

1. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

2. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

3. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen.

Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Serviceportal.

www.sli24.de

Sie können sich dort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise Ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Serviceportal online verfolgen.

Alternativ können Sie uns den Servicefall per E-Mail

[e-mail]

mitteilen.

10 Deutsch

Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benötigen wir die Typenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann Ihre Reklamation nicht kostenfrei bearbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

ETV

Elektro-technische Vertriebsgesellschaft mbH

Industriering Ost 40

D-47906 Kempen

PTY – Programmtypen

Stationstasten PTY der Sparte „Sprache“ Stationstasten PTY der Sparte „Musik"
1	NEWS	1	POP M
	AFFAIRS		ROCK
	INFO
2	SPORT	2	LIGHT
	EDUCATION		EASY
	DRAMA
3	CULTURE	3	CLASSIC
	SCIENCE		OTHER
	VARIED
4	WEATHER	4	COUNTRY
	FINANCE		JAZZ
	CHILDREN
5	SOCIAL	5	NATIONAL
	RELIGION		OLDIES
	PHONE IN
6	TRAVEL	6 FOLKLEISURE
	DOCUMENT

12 Deutsch

Stichwortverzeichnis – Index

A

Anschluss 6

AS/PS Taste 8

Ausschalten 6

AUX Buchse 7

B

Bedienhinweise 6

Bedienung 6

BAND/PTY Taste 8

E

Einschalten 6

G

Garantie 9

|

Installation 5

Lautstärke einstellen 6

M

Montage (Sicherheitshinweise) 4

MODE Taste 6

MUT Taste (Stumm) 7

P

Play / Pause (▶ II) 5

PTY – Programmtypen 11

S

SD/MMC-Card Schlitz 7

SEL Taste 6

Sicherheitshinweise 4

Störungsbehebung 9

Stummschaltung ....7

T

Technische Daten 8

KVVH-Tasten....7/8

U

Uhrzeit 6

USB Anschluss 7

V

Verkehrssicherheit 4

W

Wichtige Zusatzinformationen zum Einbau ....5

Vertriebsgesellschaft mbH

Industriering 0st 40

47906 Kempen
