Produkttyp	Autoradio
Marke	AEG
Modell	AR 4030 BT
Abmessungen (B x H x T)	178 x 50 x 100 mm (1-DIN)
Gewicht	0,5 kg
Stromversorgung	12 V Gleichstrom (Masse negativ)
Bluetooth Version	4.2 mit A2DP, HFP, AVRCP
USB-Anschluss	1 x USB 2.0 für Wiedergabe und Laden
AUX-Eingang	3,5 mm vorderer AUX-Eingang
Radiotuner	FM/AM mit RDS, 30 Senderspeicher
Maximale Ausgangsleistung	4 x 50 W Max
RMS Ausgangsleistung	4 x 20 W
Equalizer	5-Band Equalizer (Voreinstellungen + benutzerdefiniert)
Wiedergabemedien	USB, AUX, Bluetooth Audio-Streaming
Display	LCD-Punktmatrix mit einstellbarer Beleuchtung
Fernbedienung	Inklusive Kabelfernbedienung oder IR (optional)
Lenkradfernbedienung kompatibel	Ja (Adapter erforderlich)
Installation	Standard 1-DIN Schachtmontage
Betriebstemperatur	-20°C bis +60°C
Sicherheitsmerkmale	Abnehmbares Frontpanel zum Diebstahlschutz
Wartung	Mit weichem, trockenem Tuch reinigen; Flüssigkeiten vermeiden
Verfügbarkeit von Ersatzteilen	Kontaktieren Sie den AEG-Support oder autorisierte Händler
Reparierbarkeit	Wartung durch qualifizierten Techniker; vom Benutzer austauschbare Sicherung

Häufig gestellte Fragen - AR 4030 BT AEG

Wie verbinde ich mein Telefon über Bluetooth?

Schalten Sie das Gerät ein und aktivieren Sie Bluetooth auf Ihrem Telefon. Suchen Sie nach Geräten und wählen Sie AR 4030 BT aus. Geben Sie bei Aufforderung die PIN 0000 oder 1234 ein. Die Kopplung ist abgeschlossen, wenn das Bluetooth-Symbol aufhört zu blinken.

Warum kommt kein Ton aus den Lautsprechern?

Überprüfen Sie, ob die Lautstärke nicht stummgeschaltet oder auf Null gesetzt ist. Stellen Sie sicher, dass die Lautsprecherkabel richtig angeschlossen sind. Vergewissern Sie sich, dass die Quelle (Radio, USB usw.) abgespielt wird. Falls Sie Bluetooth verwenden, überprüfen Sie, ob die Medienlautstärke Ihres Telefons hochgedreht ist.

Wie setze ich das Gerät zurück?

Drücken und halten Sie die RESET-Taste (befindet sich auf der Vorderseite oder hinter dem abnehmbaren Panel) mit einem spitzen Gegenstand für 2 Sekunden. Dies stellt die Werkseinstellungen wieder her.

Kann ich Musik von einem USB-Stick abspielen?

Ja, schließen Sie einen USB-Stick an, der mit FAT32 formatiert ist. Das Gerät unterstützt MP3-, WMA- und WAV-Dateien. Verwenden Sie den USB-Anschluss auf der Vorderseite.

Wie stelle ich die Uhr ein?

Drücken und halten Sie die DISP-Taste, bis die Uhr blinkt. Drehen Sie den Lautstärkeknopf, um die Stunden einzustellen, drücken Sie DISP, um zu den Minuten zu wechseln, stellen Sie diese ähnlich ein, und drücken Sie dann DISP, um zu bestätigen.

Was ist das abnehmbare Frontpanel?

Das Frontpanel kann zur Diebstahlsicherung abgenommen werden. Zum Abnehmen drücken Sie die RELEASE-Taste und ziehen das Panel weg. Bewahren Sie es bei Nichtgebrauch im mitgelieferten Etui auf.

Wie stelle ich den Equalizer ein?

Drücken Sie die EQ-Taste, um durch die Voreinstellungen (ROCK, POP, CLASSIC usw.) zu blättern, oder drücken und halten Sie EQ, um in den benutzerdefinierten Modus zu gelangen. Verwenden Sie den Lautstärkeknopf, um die Frequenzen einzustellen.

Die Fernbedienung funktioniert nicht. Was soll ich tun?

Stellen Sie sicher, dass die Fernbedienung eine neue Batterie hat (CR2025). Richten Sie sie direkt auf den Sensor des Geräts. Wenn Sie eine Kabelfernbedienung verwenden, überprüfen Sie den Kabelanschluss. Versuchen Sie, sie erneut zu koppeln, wenn es sich um eine Bluetooth-Fernbedienung handelt.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch, um das Äußere abzuwischen. Verwenden Sie keine scheuernden Reiniger oder Flüssigkeiten. Für das Display verwenden Sie ein Mikrofasertuch, um Kratzer zu vermeiden.

Was soll ich tun, wenn das Gerät zu heiß wird?

Sorgen Sie für ausreichende Belüftung um das Gerät herum. Blockieren Sie nicht die Kühlschlitze. Bei Überhitzung schaltet sich das Gerät automatisch ab. Lassen Sie es abkühlen, bevor Sie es wieder einschalten. Anhaltende Überhitzung kann auf einen Fehler hinweisen.

BEDIENUNGSANLEITUNG AR 4030 BT AEG

D Autoradio mit Bluetooth, USB & Card Reader

Bedienungsanleitung/Garantie04

perfekt in form und funktion

2 Inhalt

Deutsch

Inhalt

Übersicht der Bedienelemente......Seite 3

Bedienungsanleitung......Seite 4

Technische Daten......Seite 12

Garantie......Seite 12

Entsorgung......Seite 13

Stichwortverzeichnis – Index......Seite 14

Español

Contenidos

3 Übersicht der Bedienelemente

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS: Hebt Tipps und Informationen für Sie hervor.

Sicherheitshinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Verwenden Sie das Gerät nur für den vorgesehenen Zweck.
• Das Gerät so einbauen, dass vorhandene Lüftungsöffnungen nicht verdeckt werden.
• Niemals das Gehäuse des Gerätes öffnen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Bei Beschädigung des Gerätes, das Gerät nicht mehr in Betrieb nehmen, sondern von einem Fachmann reparieren lassen.

Diese Symbole können sich ggf. auf dem Gerät befinden und sollen Sie auf folgendes hinweisen:

Das Symbol mit Ausrufezeichen soll den Benutzer auf wichtige Bedienungs- oder Wartungs-Hinweise in den Begleitpapieren hinweisen.

Kinder und gebrechliche Personen

Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor etc.) erreichbar liegen.

WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Verkehrssicherheit

WARNUNG:

• Die Verkehrssicherheit ist oberstes Gebot. Benutzen Sie daher Ihre Autoradioanlage immer so, dass Sie stets der aktuellen Verkehrssituation gewachsen sind. - Bedenken Sie, dass Sie bei einer Geschwindigkeit von 50 km/h in der Sekunde 14 m fahren. - In kritischen Situationen raten wir von einer Bedienung ab. • Die Warnhinweise z. B. von Polizei und Feuerwehr müssen im Fahrzeug rechtzeitig und sicher wahrgenommen werden können. - Hören Sie deshalb während der Fahrt Ihr Programm nur in angemessener Lautstärke. - Um ernste Verkehrsunfälle zu vermeiden, installieren Sie das Gerät so, dass es Sie bei der Bedienung des Lenkrades, Ganghebels usw. nicht behindert. - Ebenfalls dürfen Sicherheitseinrichtungen, wie z. B. Airbag und die freie Sicht nicht behindert werden.

Sicherheitshinweise für die Dauer der Montage/Anschluss

• Zuerst den Minuspol, dann den Pluspol der Batterie abklemmen. (Anklemmen in umgekehrter Reihenfolge.) Bitte beachten: Ist die Batterie vom Netz, verlieren alle flüchtigen Speicher ihre Informationen. Beachten Sie die Sicherheitshinweise des KFZ-Herstellers.
• Die Hauptsicherung muss möglichst nahe (maximal nach 30 cm) am Pluspol der Batterie installiert werden, damit das Auto vor einem eventuellen Kabelbrand z. B. durch Unfall geschützt ist. Sollte die Installation dieser Vorgabe nicht entsprechen, erlischt der Versicherungsschutz.
• Der Querschnitt des Plus- und Minuskabels darf 1,5 mm² nicht unterschreiten.

Installationstipps:

• Kabelschutztüllen schützen Kabel vor Durchscheuern an scharfen Karosserieteilen. • Die Isolierung der Kabel darf bei der Installation nicht beschädigt werden.
• Das richtige Werkzeug ist bei einer Car-HiFi-Installation selbstverständlich.

Je nach Bauart kann Ihr Fahrzeug von dieser Beschreibung abweichen. Für Schäden durch Einbau- oder Anschlussfehler und für Folgeschäden übernehmen wir keine Haftung.

Wichtige Zusatzinformation zum Einbau Ihres Autoradios!

1. Das Gerät ist für den Minuspol der Batterie ausgelegt, der an die Fahrzeugkarosserie angeschlossen sein muss. Dies vor der Installation überprüfen.
2. Bitte beachten Sie beim Einbau/Anschluss Ihres Gerätes, dass nicht jedes Fahrzeug mit einem „ISO Anschluss“ versehen ist. In diesem Fall empfehlen wir Ihnen den Einsatz eines KFZ-spezifischen ISO-Adapters.

Adapter erhalten Sie im Autozubehörhandel und/oder bei Ihrer KFZ-Werkstatt.

1. Bei der Belegung des „Dauer +“ (Dauerstromanschluss) kann es je nach Fahrzeugtyp zu Abweichungen kommen. (Dies ist jedoch für die Speicherung der Senderstationen notwendig.)

Um alle Funktionen zu gewährleisten, ist der Einbau entsprechend dieser Anleitung zwingend erforderlich. Im Zweifel wenden Sie sich an eine autorisierte KFZ-Werkstatt.

Bedingt durch die verschiedenen Fahrzeugtypen bzw. Fahrzeughersteller ist eine korrekte Belegung des ISO-Steckers nicht gewährleistet, selbst wenn die ISO-Steckeranschlüsse mechanisch aufeinander passen. Daher ist es eventuell erforderlich, den Stromanschluss zu ändern bzw. Kfz-spezifische Adapter zu verwenden.

HINWEIS:

Bei korrektem Anschluss lässt sich das Radio über die Zündung ein- bzw. ausschalten. Bei eventuellem Verlust der gespeicherten Sender erhält das Radio keinen, für die Senderspeicherung erforderlichen, „Dauer +“.

ACHTUNG:

Bei einem Anschluss an „Dauer +“ ohne Zündung kann es trotz ausgeschaltetem Radio zu einer unnötigen Belastung der Autobatterie kommen. Im schlimmsten Fall zu einer Entladung der Autobatterie.

1. Je nach Fahrzeugtyp können in Ausnahmefällen Störgeräusche im Betrieb auftreten. Diese lassen sich mit einem zusätzlichen Entstörfilter entsprechend beseitigen. Ihr Gerät ist bereits serienmäßig mit einem Entstörfilter ausgerüstet. Trotzdem kann es fahrzeugbedingt zu Beeinträchtigungen kommen.

Entstörfilter erhalten Sie im Autozubehörhandel und/oder bei Ihrer KFZ-Werkstatt.

1. Bitte achten Sie beim Einbau Ihres Radios darauf, dass die Rückseite des Radios genügend Freiraum hat, damit eine ausreichende Kühlung gewährleistet ist.

Deutsch

1. Beim Antennenanschluss gibt es zwei verschiedene Normen. Erstens den alten (50 Ohm) mit langem, herausstehendem Rundkontakt fahrzeugseitig und einer Rundbuchse auf der Radioseite. Zweitens ISO-genormte Antennenstecker (150 Ohm). Adapter für beide Formate bieten Zubehörhersteller und/oder Ihrer KFZ Werkstatt an.

HINWEIS:

Bei VW / Audi unbedingt beachten: Bei der Antenne in Ihrem Fahrzeug kann es sich um eine aktive Antenne handeln. Diese benötigt eine Spannungsversorgung die nur von den originalen Autoradios ausgegeben wird. Sollte dies der Fall sein, verwenden Sie einen Antennen-Adapter für Phantomspeisung. Antennen-Adapter erhalten Sie im Autozubehörhandel und/oder bei Ihrer KFZ Werkstatt.

Installation

Montieren Sie das Radiogerät gemäß folgender Darstellungen.

a Einschubgehäuse b Ausziehwerkzeug (Schlüssel für die Demontage)

6 Deutsch

Anschluss

ACHTUNG: Anschluss eines externen Verstärkers

• Verwenden Sie Lautsprecher mit einer Impedanz von 4 Ohm. • Die Lautsprecherverkabelung muss Massefrei sein.

Für den Anschluss eines externen Verstärkers benutzen Sie die Audio-Cinch-Ausgänge LINE OUTPUT auf der Rückseite des Gerätes. Beachten Sie hierzu die Bedienungsanleitung des externen Verstärkers.

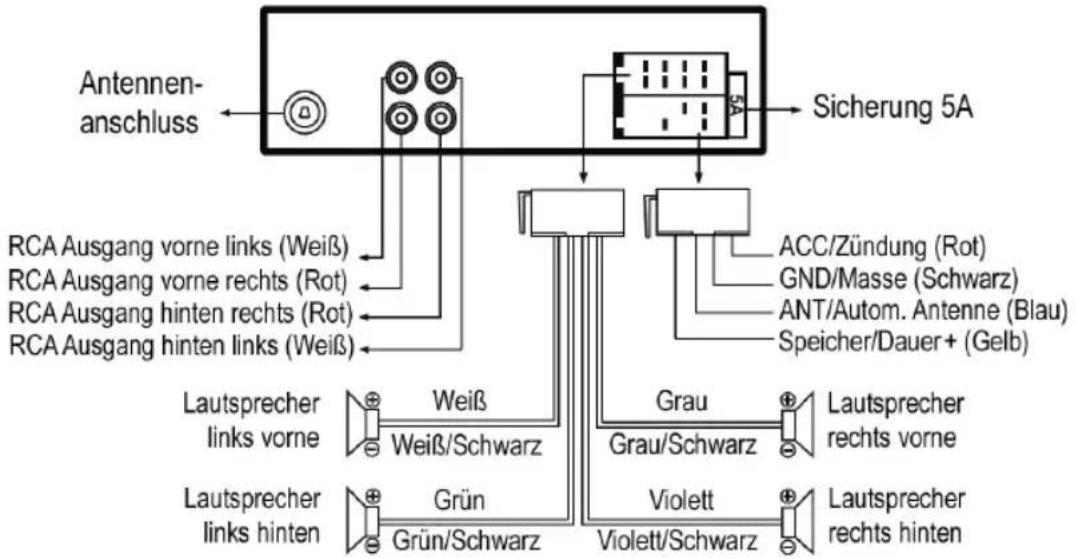

Stellen Sie die Anschlüsse gemäß des Schaubildes her:

Bedienhinweise

1. Wenn das Fahrzeuginnere extrem heiß ist, z. B. nach einer längeren Parkdauer in praller Sonne, das Gerät nicht einschalten, bis das Fahrzeug nach einer kurzen Fahrzeit im Inneren etwas abgekühlt ist.
2. Etwaige Fehlfunktionen während des Betriebs können durch Drücken der RESET Taste behoben werden. Drücken Sie mit Hilfe eines Drahtes o. ä. die Taste RESET (8), um die Elektronik wieder zurückzustellen (RESETEN).
3. Die Uhrzeit, die im Standby angezeigt wird, stellt sich automatisch ein, sobald Sie einen Radiosender hören.

Bedienung

Nachfolgend werden die Funktionen der einzelnen Gerätetasten entsprechend der Abbildung beschrieben.

„Übersicht der Bedienelemente“.

1 MODE

(Ein-/Aus-)Taste

a) Drücken Sie diese Taste, um das Gerät einzuschalten. Im Display erscheint kurz die Anzeige „WELCOME“. Zum Ausschalten des Gerätes halten Sie die Taste gedrückt. Im Display erscheint kurz die Anzeige „GOODBYE“.

b) Drücken Sie diese Taste zur Auswahl der verschiedenen Modi (Radio, BT, USB, CARD und AUX IN).

HINWEIS:

Der USB- und CARD-Modus kann nur angewählt werden, wenn Sie ein entsprechendes Medium angeschlossen haben.

2 Multifunktionsregler/SEL-Taste (Lautstärke/Auswahl)

a) Im normalen Spielbetrieb dient der Regler zur Einstellung der Lautstärke. In Verbindung mit dem zuvor gedrückten Regler (SEL-Taste) können Änderungen im Menü, z. B. dem Klangmodus, vorgenommen werden. b) Drücken Sie die SEL-Taste kurz, um in das Auswahlmenü zu gelangen. Durch wiederholtes Drücken der SEL-Taste können Sie nun die einzelnen Menüpunkte anwählen. Sie ändern die Einstellungen der einzelnen Menüpunkte durch Drehen des Lautstärkereglers.

BAS (Bässe)

TRE (Höhen)

BAL (Balance)

FAD (Überblendregelung)

BEEP (Alarmton bei Tastendruck)

• BEEP ON: Bei jedem Tastendruck wird ein Alarmton ausgegeben.

• BEEP OFF: Kein Alarmton.

Deutsch

7

LOUD (Loudness)

Bei aktivierter Loudness-Funktion werden die Bässe verstärkt.

• LOUD OFF: Loudness-Funktion ausgeschaltet.
• LOUD ON: Loudness-Funktion eingeschaltet.

VOL LAS/ADJ (Einschaltlautstärke)

• VOL LAS: Das Gerät schaltet sich mit der zuletzt eingestellten Lautstärke ein. - VOL ADJ: Stellen Sie hier eine feste Lautstärke ein, mit der sich das Gerät einschalten soll (A – VOL).

CLK (Uhrzeit-Anzeigenformat)

Wählen Sie zwischen der 24 oder 12 Stunden Anzeige.

HINWEIS: Bei der 12 Stunden Anzeige erscheint AM = Vormittags, PM = Nachmittags.

DX/LOC (Umschalten zwischen lokalen und weiter entfernten Sendern)

• DX: Empfang von weiter entfernten Sendern. • LOC: Empfang von lokalen Sendern.

STEREO/MONO (Umschalten zwischen Stereo und Mono)

VOL (Lautstärke)

Weitere Einstellungen über den Multifunktionsregler

• Halten Sie den Multifunktionsregler für einige Sekunden gedrückt, um weitere Einstellmöglichkeiten aufzurufen. Jeder weitere Druck des Multifunktionsreglers ruft den nächsten Einstellungspunkt auf.
• Drehen Sie den Multifunktionsregler, um die angezeigte Einstellung zu ändern.

Folgende Einstellungen sind möglich:

AFON/AFOFF

AF (Alternativ Frequenzen) ist eine Funktion, die mit Hilfe des RDS (Radio Data System) arbeitet und nur bei FM-Sendern genutzt werden kann. Das Gerät sucht im Hintergrund die am besten zu empfangende Frequenz des eingestellten Senders.

• ON: Bei schlechtem Empfang eines bestimmten Radiosenders wird automatisch zu einem Sender umgeschaltet, der dasselbe Programm über dieselbe RDS-Senderkette sendet. • OFF: Die Funktion ist deaktiviert.

TA OFF/TA ON (Verkehrsfunkeinstellungen)

TA OFF/ON (Verkehrsfunk / „Traffic Announcement“)

• OFF: Die Funktion ist deaktiviert. - ON: Bei eingeschalteter Funktion wird TA angezeigt.

Im TA-Modus wird beim Empfang einer Verkehrsfunkmeldung von einer anderen

Betriebsart (z. B. USB-Betrieb) sofort auf den Radiosender umgeschaltet. Der Lautstärkepegel wird auf den im Menü eingestellten Wert für die Übertragung von Verkehrsnachrichten angehoben. Im Display erscheint die Anzeige „TRAFFIC“.

TA VOL (Lautstärke der Verkehrsfunkinformationen)

REG OFF/REG ON

Einige Sender teilen zu bestimmten Zeiten ihr Programm in Regionalprogramme mit unterschiedlichem Inhalt auf.

• ON: Es werden nur die Regionalprogramme des Senders wiedergegeben, bzw. bei der Senderverfolgung bevorzugt.
• OFF: Es werden auch die überregionalen Programme wiedergegeben.

i HINWEIS:

Bei aktivierter Funktion kann es in Randgebieten vorkommen, dass der Sender nicht mehr störungsfrei empfangen wird.

EON ON/OFF

Das Gerät kann RDS-EON-Daten empfangen. Unter EON versteht man die Übermittlung von zusätzlichen Senderinformationen innerhalb einer Senderkette. Im Falle einer Verkehrsdurchsage (TA) wird innerhalb einer Senderkette von einem Nicht-Verkehrsfunksender auf den entsprechenden Verkehrsfunksender der Senderkette umgeschaltet.

• ON: Das Gerät versucht, die EON-TA-Informationen von einem erreichbaren Sender zu erhalten und so die Empfangsqualität zu verbessern.
• OFF: Ein Umschalten zu einem Sender mit zu schwachem Signalpegel wird verhindert.

i HINWEIS:

Das Symbol „TP“ im Display signalisiert, dass der Sender Verkehrsfunknachrichten sendet. Entweder direkt oder über einen verknüpften Sender (EON).

3 PTY/MUTE-Taste

a) Drücken Sie die Taste, um das Gerät stumm zu schalten.

Zum Deaktivieren der Funktion drücken Sie die Taste erneut.

b) Radio-Betrieb:

PTY Wahl des Programmtyps

Neben dem Sendername übermitteln einige FM-Sender auch Informationen über den Programmtyp ihres Programms. Diese Informationen können von Ihrem Autoradio angezeigt werden.

Solche Programmtypen können z. B. sein:

SPORT NEWS

POP

CLASSICS

8 Deutsch

Mit der PTY-Funktion können Sie gezielt Sender eines bestimmten Programmtyps auswählen. Die einzelnen Programmtypen sind in zwei Sparten unterteilt: Musik und Sprache. Eine Auflistung der Programmtypen finden Sie auf Seite 13.

• Halten Sie die PTY / MUTE Taste 1 x gedrückt, um die Funktion einzuschalten und die Sparte „Sprache“ auszuwählen.
• Halten Sie die PTY / MUTE Taste 2 x gedrückt wird die Sparte „Musik“ ausgewählt.

i HINWEIS: Funktion ausschalten

Wenn Sie die PTY / MUTE Taste ein drittes Mal gedrückt halten, wird die Funktion ausgeschaltet.

Drücken Sie anschließend die Stationstasten 1 – 6, um die PTY-Auswahl zu treffen. Im Display erscheint die Einblendung des gewählten Programmtyps.

Wenn PTY angewählt wird, startet das Radiogerät die Suche nach entsprechenden PTY-Informationen und stoppt, wenn die gesuchte PTY-Information gefunden wurde.

Wird der gesuchte Programmtyp nicht gefunden, erscheint im Display die Meldung „NO PTY“. Wenn die gesuchte PTY-Information nicht mehr besteht, schaltet sich die PTY-Funktion automatisch auf normalen Modus um.

4 Mikrofon

5 LCD-Display (Flüssigkristallanzeige)

6 SD-Kartenleser

Stecken Sie die Speicherkarte mit dem Label nach links in die dafür vorgesehene Öffnung, bis diese mit einem „Klick“ einrastet. Im Display erscheint die Anzeige CARD.

Die Daten werden automatisch abgespielt.

i HINWEIS:

Um bestimmte Tracks zu suchen / auszuwählen, verfahren Sie wie unter Punkt 11 – 16 beschrieben.

Um die Speicherkarte zu entnehmen, drücken Sie erneut auf das Ende der Speicherkarte. Diese rastet mit einem „Klick“ aus und kann entnommen werden.

ACHTUNG:

Einfaches Herausziehen kann den Schacht und / oder die Speicherkarte beschädigen.

7 USB-Anschluss

Wollen Sie Daten von einem USB-Stick abspielen, stecken Sie diesen in die dafür vorgesehene Öffnung. Im Display erscheint die Anzeige USB.

Die Daten werden automatisch abgespielt.

i HINWEIS:

• Schließen Sie ein USB-Speichermedium immer direkt an den USB-Anschluss an, um etwaige Betriebsstörungen vorzubeugen.
• Es gibt eine Vielzahl von Komprimierungsverfahren sowie Qualitätsunterschiede bei USB-Sticks. Des Weiteren hält die Musikindustrie keine festen Standards ein (Kopierschutz). Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe von MP3-Dateien kommen. Dies ist keine Fehlfunktion des Gerätes.
• Um bestimmte Tracks zu suchen/auszuwählen, verfahren Sie wie unter Punkt 11–16 beschrieben.
• Bitte beachten: Der USB-Anschluss dient ausschließlich zur Wiedergabe von Speichermedien und nicht zum Aufladen von anderen externen Geräten. Es kann nur eine Low-Power-Stromversorgung (100 mA) zugesichert werden. Für eine Verwendung von z. B. externen 2,5"-Festplatten, die Anlaufströme von bis zu 1100 mA aufweisen können, ist dieser USB-Anschluss nicht ausgelegt. Zur Wiedergabe mit Ihrem Smartphone oder iPod bzw. iPhone nutzen Sie die dafür vorgesehene AUX-IN-Buchse.

8 Reset-Taste (Zurücksetzen)

Siehe Abschnitt „Bedienhinweise“ auf Seite 6.

9 AUX-Buchse

Zum Anschluss von analogen Wiedergabegeräten. Über diese Buchse können Sie auch den Ton anderer Wiedergabegeräte wie MP3-Player, CD-Player usw. über die Lautsprecher hören.

1. Schließen Sie bitte das externe Gerät mit einem 3,5-mm-Stereo-Klinkenstecker an die AUX-Buchse an.
2. Drücken Sie die MODE/🔒-Taste (1) so oft, bis im Display „AUX IN“ erscheint.
3. Über die Lautsprecher hören Sie die Tonwiedergabe aus dem externen Gerät; mit dem Lautstärkeregler können Sie die Lautstärke verändern.
4. Die weitere Vorgehensweise entnehmen Sie bitte der Bedienungsanleitung der externen Tonquelle.

i HINWEIS:

Stellen Sie die Lautstärke des externen Gerätes auf eine hörgerechte Lautstärke.

10 AMS - Taste

Radio-Betrieb:

a) Drücken Sie die Taste kurz, werden die abgespeicherten Radiosender der Reihe nach für ca. 5 Sekunden angespielt. Drücken Sie die gewünschte Stationstaste, um diesen Vorgang abzubrechen und den Radiosender wiederzugeben.

Deutsch

9

b) Halten Sie diese Taste gedrückt, um den automatischen Sendersuchlauf zu starten. Der Suchvorgang kann einige Minuten dauern. Die Sender werden nach Empfangsstärke abgespeichert. Anschließend werden die abgespeicherten Radiosender kurz angespielt. Drücken Sie eine der Stationstasten, um diesen Vorgang abzubrechen.

USB/CARD-Betrieb:

Zur Direktanwahl einer Musikdatei.

Drücken Sie die AMS Taste. Im Display wird zuerst „TRKSCH“ und anschließend „T ---“ angezeigt. Drehen Sie den Lautstärkeregler und wählen Sie die „erste Zahl“ aus. Nach ca. 3 Sekunden rückt diese nach links. Geben Sie die nächste Zahl ein. Wird die gewünschte Titelzahl angezeigt, bestätigen Sie Ihre Auswahl mit der SEL Taste.

i HINWEIS: Die maximale Titelanwahl ist „999“.

11-16 Taste 6+10, 5-10, 4 RDM, 3 RPT, 2 INT, 1 ▶ Stationstasten (1-6)

a) Im Radio-Betrieb:

- Halten Sie die gewünschte Stationstaste gedrückt, um einen Radiosender abzuspeichern.

- Um einen Radiosender anzuwählen, drücken Sie die entsprechende Stationstaste kurz.

- Zur Auswahl eines Programmtyps. ⇒ Seite 7 „PTY/MUTE-Taste“

b) Im USB/CARD-Betrieb:

Direktanwahl einer Musikdatei. "Seite 8 „AMS-Taste"

Taste 1

Drücken Sie die Taste, um das Abspielen eines Musikstücks zu unterbrechen (Pausenfunktion). Drücken Sie diese Taste erneut, um diese Funktion wieder aufzuheben.

Taste 2 INT

Drücken Sie die Taste. Im Display wird kurz „INT ON“ angezeigt. Es werden nacheinander alle Titel für ca. 10 Sekunden angespielt. Ein erneutes Drücken setzt die normale Wiedergabe in Gang.

Taste 3 RPT

Standardmäßig werden alle Musiktitel wiederholt wiedergegeben. Drücken Sie die Taste, um den aktuellen Musiktitel zu wiederholen. Im Display erscheint „RPT“.

Taste 4 RDM

Drücken Sie die Taste. Im Display wird „RDM“ angezeigt. Es wird eine zufallsgesteuerte Wiedergabe aller Titel gestartet. Ein erneutes Drücken setzt die normale Wiedergabe in Gang.

Taste 5-10/6+10

- Drücken Sie die Tasten, um jeweils 10 Titel zurück bzw. nach vorne zu springen. Voraussetzung ist, dass mehr als 10 Musiktitel auf dem Speichermedium vorhanden sind.

- Halten Sie die Tasten kurz gedrückt, um den vorigen oder nächsten Ordner auszuwählen. (Sofern Ordner auf dem Speichermedium vorhanden sind)

17 ▶▶Taste

a) Im Radio-Betrieb zum Einstellen eines Radiosenders. b) Im USB/CARD-Betrieb: Drücken Sie die Taste, um das nächste Musikstück anzuwählen.

18 |◀◀-Taste

a) Im Radio-Betrieb zum Einstellen eines Radiosenders. b) Im USB/CARD-Betrieb: Drücken Sie die Taste, um das vorherige Musikstück anzuwählen.

19 CLK-Taste

Radio-Betrieb:

a) Display-Informationen anzeigen (ID3-Tag)

Drücken Sie die Taste mehrfach, um sich nacheinander folgende Informationen auf dem Display anzeigen zu lassen: Uhrzeit (wird bei RDS-Empfang automatisch eingestellt), Frequenz des aktuell eingestellten Radiosenders, aktueller Programmtyp (PTY), Radiosender.

i HINWEIS:

- Wenn keine entsprechenden Informationen vorliegen, wird NO PTY auf dem Display angezeigt. - Ist die Information für das Display zu lang, wird diese als Laufschrift angezeigt.

b) Uhrzeit manuell einstellen

Die Uhrzeit wird bei RDS-Empfang automatisch eingestellt. Sollte dies einmal nicht der Fall sein, können Sie die Uhrzeit wie folgt manuell einstellen:

1. Halten Sie die 📋 CLK Taste gedrückt. Im Display beginnt die Stunden-Anzeige zu blinken.
2. Stellen Sie mit den ▶▶Tasten die Stunden ein.
3. Drücken Sie die 📄K Taste erneut. Die Minuten beginnen zu blinken.
4. Stellen Sie mit den ▶▶Tasten die Minuten ein.
5. Bestätigen Sie Ihre Einstellungen mit der CLK Taste. Die Uhrzeit ist eingestellt.

Telefon-Betrieb:

Eingehenden Anruf ablehnen, Gespräch beenden.

20 BAND-Taste

a) Radio-Betrieb:

Drücken Sie kurz die BAND Taste, um zwischen den drei FM- (UKW) Ebenen umzuschalten. Die Bezeichnung der entsprechenden Ebene wird in der

10 Deutsch

LCD-Anzeige während der Anzeige der Frequenz (siehe 📄LK Taste) angezeigt.

b) Telefon-Betrieb:

Eingehenden Anruf annehmen, gewählte Rufnummer anrufen.

c) USB/CARD Betrieb:

Drücken Sie die Taste. Im Display wird Ihnen der Ordner angezeigt.

Telefonieren via Bluetooth

Bei Bluetooth handelt es sich um eine Technologie zur draht-losen Funkverbindung von Geräten über eine kurze Distanz. Die Bluetooth Technologie ermöglicht den Freisprechbetrieb von Mobiltelefonen. Während der Fahrt wird dem Fahrer so ermöglicht ein Gespräch über sein Mobiltelefon zu führen, ohne dieses ans Ohr halten zu müssen.

Dieses Gerät bietet Ihnen die Möglichkeit ein Bluetoothfähiges Mobiltelefon zu verwenden. Der Funktionsradius beschränkt sich dabei geräteabhängig auf ca. 3 Meter.

Für eine optimale Tonqualität während eines Telefongesprächs:

Stellen Sie die Lautstärke nicht zu hoch ein. Eine Rückkopplung (Pfeifton) aus den Lautsprechern könnte die Folge sein.

i HINWEIS:

Die Einstellung der Lautstärke ist abhängig von den Einbaupositionen der Lautsprecher zum Mikrofon und kann daher nicht benannt werden.

Geräte anmelden (PAIRING)

Bevor Sie über das Autoradio telefonieren können, müssen Sie die Geräte untereinander anmelden.

1. Wählen Sie mit der MODE-Taste den BT-Modus aus. Im Display blinkt die Anzeige BT. Dies signalisiert, dass sich das Gerät im Pairing-Modus befindet.
2. Wählen Sie in Ihrem Mobiltelefon das Bluetooth-Menü und melden Sie das Autoradio in Ihrem Mobiltelefon an. Beachten Sie hierfür die Bedienungsanleitung Ihres Mobiltelefons. Als Auswahl erscheint das Gerät „AEG AR 4030“ in Ihrem Mobiltelefon.
3. Je nach Gerätehersteller, Modell und Softwareversion geben Sie nun das Passwort „0000“ in Ihrem Mobiltelefon ein.

Wurde die Anmeldung erfolgreich durchgeführt, leuchtet die BT-Anzeige im Display des Autoradios und MEDIA wird angezeigt.

i HINWEIS:

• Je nach Mobiltelefonhersteller müssen Sie die Anmeldung (PAIRING) erneut durchführen, um Ihr Mobiltelefon im Autoradio anzumelden. • Die Bluetooth-Kompatibilität kann nicht für zukünftig erscheinende Mobiltelefone gewährleistet werden.

i HINWEIS:

• Um eine optimale Verbindung zu gewährleisten, achten Sie darauf, dass der Akku Ihres Mobiltelefons vollständig geladen ist.
• Einige Mobiltelefonmarken verfügen über einen Energiesparmodus. Deaktivieren Sie bitte den Energiesparmodus, da es ansonsten zu Problemen beim Telefonieren über Bluetooth kommen kann.
• Um ein ankommendes bzw. abgehendes Gespräch führen zu können, muss Bluetooth in Ihrem Mobiltelefon aktiviert bleiben. Bitte beachten Sie die Bedienungsanleitung Ihres Mobiltelefons.
• Bitte beachten Sie, dass Sie in Richtung des eingebauten Mikrofons (4) sprechen. Der Anschluss eines externen Mikrofons ist nicht möglich.

Geräte trennen

Die Geräte werden getrennt, wenn Sie das Autoradio über die Zündung oder am Gerät ausschalten.

Geräte wieder verbinden

Dieses Gerät unterstützt die erneute automatische Verbindung.

Voraussetzung hierfür ist:

• die Geräte waren bereits untereinander angemeldet - Bluetooth ist in Ihrem Mobiltelefon aktiviert - Ihr Mobiltelefon unterstützt diese Funktion.

Nachdem das Autoradio, über die Zündung oder am Gerät, aus- und wieder eingeschaltet wurde, wird die erneute automatische Verbindung aktiviert. Dies kann einige Sekunden dauern.

Wurde die Verbindung wiederhergestellt, leuchtet die Anzeige BT im Display.

Wahlwiederholung

Das Gerät speichert die zuletzt gewählte Rufnummer. Um diese aufzurufen, gehen Sie bitte wie folgt vor:

Halten Sie die BAND Taste gedrückt. Im Display wird CALLING angezeigt.

Gespräch beenden

Drücken Sie die Taste 📋 CLK, um abgehende bzw. eingehende Gespräche zu beenden. Im Display wird END angezeigt.

i HINWEIS:

Um ein eingehendes Gespräch abzulehnen, drücken Sie ebenfalls die Taste 🔒 CLK.

Ankommende Gespräche

Bei ankommenden Anrufen ertönt aus den Lautsprechern ein Klingelton, und sofern der Anrufer über ein CLIP (Calling Line Identification Presentation, Rufnummernübermittlung) -fähiges

Telefon verfügt, erscheint im Display des Autoradios die Nummer des Anrufers. Ansonsten erscheint im Display die Anzeige „0000“.

Um ein ankommendes Gespräch entgegenzunehmen, betätigen Sie die Taste BAND. Sie hören den Anrufer über die Lautsprecher in Ihrem Auto.

Musikwiedergabe via A2DP (Advanced Audio Distribution Profile)

Hierbei handelt es sich um ein herstellerübergreifendes Bluetooth-Profil. Per Streaming werden Stereo-Audio-Signale zwischen Abspielgerät (Quelle) und Empfängergerät kabellos übertragen. Um die Quelle fernsteuern zu können, muss das Abspielgerät das AVRCP-Profil (Audio Video Remote Control Profile) unterstützen.

Aufgrund der unterschiedlichen Gerätehersteller, Modelle und Softwareversionen kann eine volle Funktionalität nicht gewährleistet werden.

• Nachdem Sie die Geräte untereinander verbunden haben, starten Sie die Musikwiedergabe in Ihrem Mobiltelefon. Im Display erscheint „A2DP“.
• Mit den Tasten ▶▶ oder ◀◀ wählen Sie den nächsten bzw. vorherigen Musiktitel aus.
• Drücken Sie die Taste 1 ▶, um das Abspielen eines Musikstücks zu unterbrechen (Pausenfunktion). Im Display erscheint „MEDIA“. Drücken Sie diese Taste erneut, um diese Funktion wieder aufzuheben.

Reinigung

Sicherheitshinweise

ACHTUNG:

Mögliche Beschädigung des Gerätes

Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden.

Reinigung

Reinigen Sie das Gehäuse ausschließlich mit einem leicht feuchten Tuch.

Fehlerbehebung

In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise, um Gefahren und Beschädigungen zu vermeiden.

Sicherheitshinweise

WARNUNG:

Beachten Sie die folgenden Sicherheitshinweise, um Gefahren und Sachschäden zu vermeiden:

- Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.

Fehlerursachen und -behebung

Bevor Sie das Gerät an den Kundendienst einschicken, überprüfen Sie anhand der folgenden Tabelle, ob Sie den Fehler selbst beseitigen können.

Fehler Mögliche Ursache Lösung
Gerät lässt sich nicht einschalten.	Die Zündung ist nicht eingeschaltet.	Schalten Sie die Zündung durch Drehen des Schlüssels ein.
Kein Ton Die Lautstärke steht auf Minimum.		Heben Sie die Lautstärke an.
		Überprüfen Sie die Kabelverbindungen.
Funktionstasten funktionieren nicht.	Am Gerät liegt eine Störung vor.	Drücken Sie die Taste RESET (8).
Radiound/oder die Automatische Senderspeicherung funktionieren nicht	Das Antennenkabel ist nicht korrekt angeschlossen	Überprüfen Sie das Antennenkabel auf korrekten Sitz.
	Die Sendersignale sind zu schwach	Stellen Sie die Sender manuell ein.
Senderspeicher funktioniert nicht.	Der Anschluss 4 im ISO-Anschluss A (Dauerplus) ist nicht richtig angeschlossen.	Überprüfen Sie die Kabelverbindungen. Beachten Sie hierzu das Kapitel „Anschluss“
Gerät am USB-Anschluss funktioniert nicht.	Der USB-Anschluss ist für Geräte, die nach der USB-Norm funktionieren, bestimmt. Nicht alle am Markt erhältliche Geräte erfüllen diese Norm. Unter Umständen ist ein Gerät, das nicht nach USB-Norm funktioniert, ange-schlossen.	Schließen Sie ein Gerät an, das nach USB-Norm funktioniert. Stellen Sie sicher, das der Datenträger mit dem Dateisystem FAT32 formatiert ist.

12 Deutsch

Fehler Mögliche Ursache Lösung
SD-Speicher-karte funktioniert nicht.	Das Gerät liest die Karte nicht.	Überprüfen Sie die Karte. Stellen Sie sicher, das der Datenträger mit dem Dateisystem FAT32 formatiert ist.
Eine Verbindung via Bluetooth ist nicht möglich.	Bluetooth ist in Ihrem Mobiltelefon ausgeschaltet.	Aktivieren Sie Bluetooth in Ihrem Mobiltelefon.

Technische Daten

Modell: AR 4030 BT/USB/CR

Allgemeines

Netzspannung ....DC 12V (negative Erdung)

Stromaufnahme....5A Max.

Leistung......4x 40 W (PMPO)

Abspielbare Dateiformate....MP3, WMA

Nettogewicht...... ca. 0,45kg

Gehäuseabmessungen (Einbau)....182 B x 52 H x 110 T

FM-Bereich

Frequenzbereich 87,5MHz \~ 108,0MHz

Nutzbare Empfindlichkeit....10dB

I.F. Frequenz 10,7MHz

Bluetooth

Bluetooth Unterstützung....V2.0

Reichweite ......ca. 8 Meter

Technische und gestalterische Änderungen im Zuge stetiger

Produktentwicklungen vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich das Gerät AR 4030 BT / USB / CR in Übereinstimmung mit den folgenden Anforderungen befindet:

• EU-Richtlinie für elektromagnetische Verträglichkeit 2014/30/EU • RoHS-Richtlinie 2011/65/EU
• Grundlegende Anforderungen und den anderen relevanten Vorschriften der R&TTE Richtlinie 1999 / 5 / EC

Fundstelle der EG-Konformitätserklärung

Die Konformitätserklärung kann unter folgender Internetadresse gefunden werden: www.sli24.de

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater

Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns. Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
2. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
3. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
4. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der Woche

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation. Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können

Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden
2. Einpacken
3. Ab zur Post damit

Fertig, so einfach geht es!

Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
• FAQ's, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Webshops

Auch nach der Garantie sind wir für Sie da! – Kostengünstige Reparaturen zum Festpreis!

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ihnen damit erhebliche Kosten.

Stand 06 2012

Entsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

PTY – Programmtypen

Stationstasten	PTY der Sparte „Sprache”
1	NEWS
	AFFAIRS
	INFO
2	SPORT
	EDUCATION
	DRAMA
3	CULTURE
	SCIENCE
	VARIED
4	WEATHER
	FINANCE
	CHILDREN
5	SOCIAL
	RELIGION
	PHONE IN
6	TRAVEL
	LEISURE
	DOCUMENT

Stationstasten	PTY der Sparte „Musik“
1	POP M
	ROCK M
2	LIGHT M
	EASY M
3	CLASSIC
	OTHER M
4	COUNTRY
	JAZZ
5	NATIONAL M
	OLDIES
6 FOLK M

14 Deutsch

Stichwortverzeichnis – Index

A

Alternativ Frequenzen (AF)....7

AMS Taste....8

Anschluss 6

Ausschalten 6

AUX Buchse....8

B

Bedienhinweise....6

Bedienung....6

BAND Taste....9

E

EG-Konformitätserklärung....12

Einschalten....6

Einstellungen (SEL-Taste)......6

F

Fehlerbehebung 11

G

Garantie....12

|

Installation....5

Lautstärke einstellen....6

M

Montage (Sicherheitshinweise) 4

MODE-Taste....6

Musikwiedergabe via A2DP....11

MUTE Taste (Stumm)....7

P

Play / Pause (▶II)....9

PTY - Programmtypen....13

PTY/MUTE Taste....7

R

Regionalprogramme....7

Reinigung....11

Richtlinienkonformität 12

S

SD-Kartenleser 8

SEL Taste....6

Sicherheitshinweise....4

Stummschaltung 7

T

Technische Daten....12

▶▶/▶◀ Tasten....9

Telefonieren via Bluetooth ....10

U

Uhrzeit....9

USB Anschluss 8

V

Verkehrsfunk (TA)....7

Verkehrssicherheit....4

W

Wichtige Zusatzinformationen zum Einbau....5

Wiedergabefunktionen....9
