Produkttyp	Autoradio mit DAB+
Abmessungen (B x H x T)	178 mm x 50 mm x 100 mm
Gewicht	0.5 kg
Stromversorgung	12V Gleichstrom (Masse negativ)
Radiobänder	DAB/DAB+, FM (87,5-108 MHz), AM (522-1620 kHz)
Ausgangsleistung	4 x 50 Watt max
Audiowiedergabe	CD, USB, AUX, Bluetooth-Streaming
Unterstützte Formate	MP3, WMA, WAV (über USB)
Bluetooth	Freisprechen, Audio-Streaming
USB-Anschluss	Vorderer USB-Anschluss für Wiedergabe und Geräteladung
AUX-Eingang	3,5 mm vorderer AUX-Eingang
Display	LCD mit einstellbarer Beleuchtung
Sicherheit	Abnehmbares Bedienteil
Fernbedienung	Im Lieferumfang enthalten
Equalizer	Voreingestellte Equalizer-Modi (Rock, Pop, Klassik usw.)
Uhr	RDS-Uhrzeitsynchronisation
Bedienungsanleitung	46-seitige Bedienungsanleitung
Reinigung	Verwenden Sie ein weiches, trockenes Tuch; vermeiden Sie Lösungsmittel
Sicherheit	Nur vorgeschriebene Sicherungen verwenden; professionelle Installation empfohlen

Häufig gestellte Fragen - AR 4029 DAB AEG

Wie installiere ich das AEG AR 4029 DAB Autoradio?

Die Installation erfordert einen Standard-1-DIN-Schacht. Verbinden Sie den Kabelbaum entsprechend 12V Gleichstrom (rot), Masse (schwarz), Lautsprecher und Antenne. Verwenden Sie die mitgelieferte Einbauhülse und den Zierring. Konsultieren Sie bei Unsicherheit einen Fachmann.

Kann ich dieses Radio in einem 24V-Fahrzeug verwenden?

Nein, das AR 4029 DAB ist nur für 12V Gleichstrom-Systeme ausgelegt. Die Verwendung in 24V beschädigt das Gerät. Verwenden Sie ggf. einen Spannungswandler.

Wie koppele ich mein Telefon über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Telefon und suchen Sie nach Geräten. Wählen Sie "AEG AR 4029" aus der Liste. Geben Sie bei Aufforderung die PIN 0000 oder 1234 ein. Die Kopplung ist abgeschlossen, sobald das Radio "Verbunden" anzeigt.

Warum ist mein DAB-Empfang schwach?

Schwaches DAB-Signal kann auf Antennenplatzierung oder Hindernisse zurückzuführen sein. Stellen Sie sicher, dass die DAB-Antenne richtig angeschlossen und für optimalen Empfang positioniert ist. In manchen Gebieten ist die Abdeckung möglicherweise eingeschränkt.

Wie setze ich das Radio auf die Werkseinstellungen zurück?

Drücken und halten Sie den Reset-Knopf (normalerweise ein kleines Loch auf der Vorderseite) mit einer Büroklammer für 5 Sekunden. Alternativ navigieren Sie zu Einstellungen > Werkseinstellungen im Menü.

Kann ich Musik von einem USB-Stick abspielen?

Ja, stecken Sie einen USB-Stick in den vorderen USB-Anschluss. Das Radio unterstützt MP3, WMA und WAV-Dateien. Der Stick muss im FAT32-Format formatiert sein.

Was ist die maximale unterstützte USB-Stick-Kapazität?

Das Radio unterstützt USB-Sticks bis zu 32 GB. Größere Sticks werden möglicherweise nicht erkannt.

Wie stelle ich die Uhr ein?

Schalten Sie das Gerät ein, drücken Sie die MENÜ-Taste. Wählen Sie mit dem Abstimmknopf 'Uhr' aus und drücken Sie zum Bestätigen. Stellen Sie Stunden und Minuten mit dem Knopf oder den Speichertasten ein. Bestätigen Sie mit EINGABE.

Das abnehmbare Bedienteil klemmt. Wie entferne ich es?

Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Drücken Sie die Auslösetaste an der Vorderseite und ziehen Sie das Bedienteil gerade heraus. Nicht mit Gewalt. Bei Klemmen prüfen Sie auf Fremdkörper oder Schäden.

Wie reinige ich das Autoradio?

Verwenden Sie ein weiches, trockenes Tuch, um die Außenseite abzuwischen. Keine chemischen Reiniger oder Wasser verwenden. Für das Display verwenden Sie ein Mikrofasertuch, um Kratzer zu vermeiden.

BEDIENUNGSANLEITUNG AR 4029 DAB AEG

Übersicht der Bedienelemente ...... Seite 3

Inhaltsverzeichnis ...... Seite 4

Technische Daten ...... Seite 21

Garantie...... Seite 22

Index......Seite 24

English

Contents

3 Übersicht der Bedienelemente

4 Deutsch Inhaltsverzeichnis

Einführung 5

Vorwort 5

Informationen zu dieser Bedienungsanleitung ....5

Urheberrecht 5

Haftungsbeschränkung....5

Warnhinweise 5

Bestimmungsgemäße Verwendung 5

Sicherheit 5

Grundlegende Sicherheitshinweise ....5

Gefahr durch Laserstrahlung 6

Verkehrssicherheit 6

Bedienelemente (siehe Ausklappseite)......6

Autoradio 6

Fernbedienung 7

Einbauen und Anschließen ....7

Sicherheitshinweise 7

Lieferumfang und Transportinspektion 7

Entsorgung der Verpackung 8

Anschluss 8

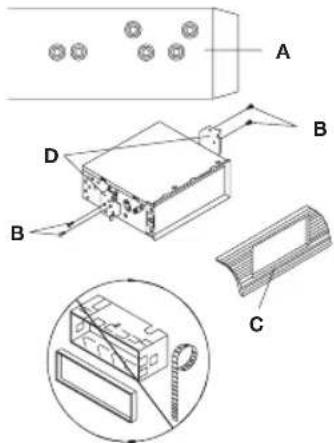

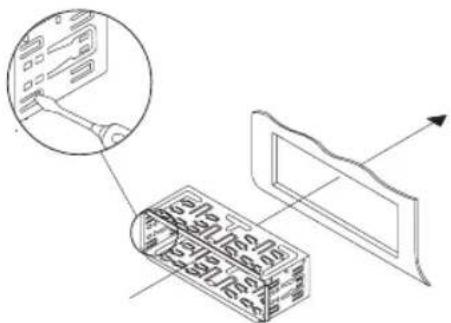

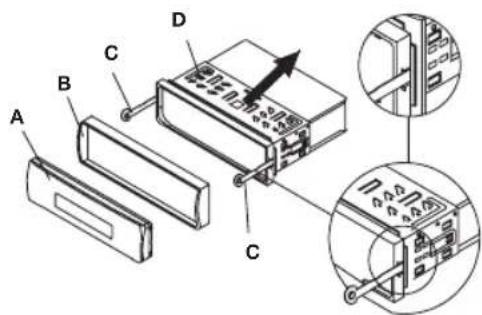

Ein- und Ausbau 9

Inbetriebnahme ....11

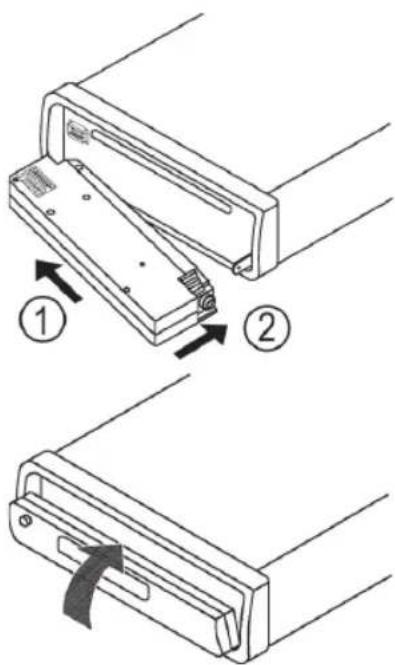

Bedienteil einsetzen 11

Bedienteil abnehmen 12

Batterie der Fernbedienung austauschen 12

Bedienung und Betrieb 12

Ein-/Ausschalten 12

Einstellungen.... 12

Radiofunktionen 14

DAB Radiofunktionen 15

Allgemeine CD-Funktionen 15

Zusatzfunktionen für MP3/WMA-CDs 16

USB-Anschluss 17

Geräte anmelden (PAIRING) 18

Geräte trennen (Taste #/SCAN (20)) 18

Geräte wieder verbinden (Taste #/SCAN (20)) 18

Telefonmenü Einstellungen 18

Gespräch beenden 19

Abgehende Gespräche 19

Wahlwiederholung 19

Ankommende Gespräche 19

Gesprächstransfer zwischen Autoradio und Mobiltelefon ... 19

Bluetooth zurücksetzen 19

Musikwiedergabe via A2DP

Sicherheitshinweise 20

Reinigung....20

Fehlerbehebung 20

Sicherheitshinweise 20

Fehlerursachen und –behebung 20

Technische Daten 21

Garantie 22

Konformitätserklärung 23

Index 24

Einführung

Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für unser Produkt entschieden haben.

Lesen Sie die hier enthaltenen Informationen, damit Sie mit Ihrem Gerät schnell vertraut werden und seine Funktionen in vollem Umfang nutzen können.

Wir wünschen Ihnen viel Freude beim Gebrauch.

Informationen zu dieser Bedienungsanleitung

Diese Bedienungsanleitung ist Bestandteil des Stereo Autoradios AR 4029 DAB (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für den bestimmungsgemäßen Gebrauch, die Sicherheit, den Anschluss sowie die Bedienung des Gerätes.

Die Bedienungsanleitung muss ständig in der Nähe des Gerätes verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der Bedienung und Störungsbehebung des Gerätes beauftragt ist.

Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.

Urheberrecht

Diese Dokumentation ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustimmung des Herstellers gestattet.

Haftungsbeschränkung

Alle in dieser Bedienungsanleitung enthaltenen technischen Informationen, Daten und Hinweise für den Anschluss, den Einbau und die Bedienung entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen.

Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden. Der Hersteller übernimmt keine Haftung für Schäden aufgrund von Nichtbeachtung der Anleitung, nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommener Veränderungen oder Verwendung nicht zugelassener Ersatzteile.

Warnhinweise

WARNUNG:

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

Deutsch

ACHTUNG:

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden.

Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um Sachschäden zu vermeiden.

HINWEIS:

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.

Bestimmungsgemäße Verwendung

Dieses Gerät ist nur bestimmt

■ zum Empfang von DAB-, UKW- und MW-Radiosendern ■ zur Wiedergabe von Audio-CDs ■ zur Wiedergabe von MP3- und WMA-Dateien von CD, USB-Datenträgern oder SD/MMC-Speicherkarten ■ zur Wiedergabe von Audio-Signalen externer Audiogeräte ■ zur Wiedergabe von Musik via Bluetooth-Profil A2DP ■ zum Telefonieren via Bluetooth

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

WARNUNG:

Gefahr durch nicht bestimmungsgemäße Verwendung!

Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.

Das Gerät ausschließlich bestimmungsgemäß verwenden. ▶ Die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.

Das Risiko trägt allein der Betreiber.

Sicherheit

In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät.

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen.

Grundlegende Sicherheitshinweise

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitshinweise:

■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb.

■ Bei Beschädigung der Kabel oder Anschlüsse lassen Sie diese von autorisiertem Fachpersonal oder dem Kundenservice austauschen. ■ Personen, die aufgrund ihrer körperlichen, geistigen oder motorischen Fähigkeiten nicht in der Lage sind das Gerät sicher zu bedienen, dürfen das Gerät nur unter Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. ■ Gestatten Sie Kindern die Benutzung des Gerätes nur unter Aufsicht. ■ Lassen Sie Reparaturen am Gerät nur von autorisierten Fachbetrieben oder dem Kundenservice durchführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch. ■ Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr. ■ Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden. ■ Schützen Sie das Gerät vor Feuchtigkeit und dem Eindringen von Flüssigkeiten.

Gefahr durch Laserstrahlung

WARNUNG:

Das Gerät ist mit einem Laser der Klasse 1 ausgestattet. Laserstrahlung ist gefährlich für das Augenlicht!

Beachten Sie die folgenden Sicherheitshinweise, um sich oder andere nicht der Laserstrahlung auszusetzen:

▶ Öffnen Sie niemals das Gerät. ▶ Lassen Sie das Gerät nur von einem Fachmann reparieren. ▶ Nehmen Sie keine Änderungen an dem Gerät vor.

Verkehrssicherheit

WARNUNG:

Sicherheit im Straßenverkehr hat höchste Priorität!

Beachten Sie die folgenden Sicherheitshinweise, um sich oder andere nicht zu gefährden:

Machen Sie sich vor Fahrtantritt mit der Bedienung des Gerätes vertraut. Bedienen Sie das Gerät nur, wenn es die Verkehrslage zulässt! Halten Sie an geeigneter Stelle an, um umfangreiche Bedienungen durchzuführen. Entfernen oder bringen Sie das Bedienteil nur bei stehendem Fahrzeug an. Stellen Sie eine angemessene Lautstärke ein, damit Sie akustische Signale der Polizei, Feuerwehr und anderen Rettungsdiensten rechtzeitig wahrnehmen.

Bedienelemente (siehe Ausklappseite)

Autoradio

1 Entriegelungstaste für Bedienteil 2 Taste 1/ ▶ II: gespeicherte Radiosender aufrufen/Wiedergabe starten bzw. unterbrechen/Zifferntaste zur Telefonnummeringabe 3 Taste 2/SCN: gespeicherte Radiosender aufrufen/SCAN-Funktion aktivieren/Zifferntaste zur Telefonnummerneingabe 4 Taste 3/RPT: gespeicherte Radiosender aufrufen/Wiederholungsfunktion ein- und ausschalten/Zifferntaste zur Telefonnummerneingabe 5 Taste : Anruf annehmen bzw. eingegebene Rufnummer anwählen/Letzte gewählte Rufnummer anwählen 6 Multiregler VOL: drehen, um die Lautstärke einzustellen/Option im Menü ändern drücken, um weitere Einstellmöglichkeiten aufzurufen Taste SEL: Einstellungen aufrufen/Bestätigen

7 Taste :▶▶

Frequenz erhöhen/Sendersuchlauf/Nächsten Titel wiedergeben

8 IR-Empfänger für die Fernbediensignale

9 Display

10 USB-Anschluss

11 AUX-IN:

3,5-mm-Stereo-Eingangsbuchse

12 Mikrofon

13 Taste

Frequenz verringern/Sendersuchlauf/Vorherigen Titel wiedergeben

14 Taste ⬆MUTE:

Gerät ausschalten/stummschalten

15 Taste /LOU/BND:

Telefongespräch beenden bzw. ein eingehendes Gespräch ablehnen/Frequenzbereich wählen/LOUDNESS-Funktion ein- und ausschalten

16 Taste T-MENU/TRANS:

Telefon-Menü aufrufen/aktives Telefongespräch transferieren

17 Taste MODE/PAIR:

Geräte untereinander anmelden/Betriebsart einstellen

18 Taste 6/DIR +:

gespeicherte Radiosender aufrufen/Nächstes Verzeichnis auswählen/Zifferntaste zur Telefonnummerneingabe

19 Taste 9/PTY:

Zifferntaste zur Telefonnummerneingabe/Programmkennung/Weiter Einstellungen aufrufen

20 Taste #/SCAN:

Rautetaste zur Eingabe von Telefonnummern/Verbindung wiederherstellen bzw. trennen/Frequenzsuche nach empfangbaren Radiosendern im aktuellen Bereich

21 Taste */+ / AS/PS:

Sternchen-/Plustaste zur Eingabe von Telefonnummern / automatische Senderspeicherung/Suchfunktion starten

22 Taste 8/ TA/EQ:

Zifferntaste zur Telefonnummerneingabe/Voreingestellte Equalizer-Einstellungen auswählen/Verkehrsfunk ein- und ausschalten

23 Taste 5/DIR -:

gespeicherte Radiosender aufrufen/Vorheriges Verzeichnis auswählen/Zifferntaste zur Telefonnummerneingabe

24 Taste 0/DISP:

Zifferntaste zur Telefonnummerneingabe/Zusatzinformationen auf dem Display anzeigen

25 Taste 7/AF:

Zifferntaste zur Telefonnummerneingabe/AF ein- und ausschalten

26 Taste 4/SHF:

gespeicherte Radiosender aufrufen/Zufallswiedergabe ein- und ausschalten/Zifferntaste zur Telefonnummerneingabe

27 Taste

CD auswerfen

28 CD-Fach

29 Taste RESET:

Gerät zurücksetzen (nur zugänglich bei abgenommenem Bedienteil)

30 SD/MMC-Kartenfach (nur zugänglich bei abgenommenem Bedienteil)

Fernbedienung

1 Taste 7/MODE:

Zifferntaste zur Telefonnummerneingabe/Betriebsart einstellen

2 Taste VOL ▲:

Lautstärke erhöhen

3 Taste SEL:

Einstellungen aufrufen/Bestätigen

4 Taste 📋UNE/SKIP/9:

Frequenz erhöhen/Sendersuchlauf/Nächsten Titel wiedergeben/Zifferntaste zur Telefonnummerneingabe

5 Taste 0/DISP:

Zifferntaste zur Telefonnummerneingabe/Zusatzinformationen auf dem Display anzeigen

6 Taste AS/PS:

automatische Senderspeicherung/Suchfunktion starten

7 Taste 3/RPT:

Wiederholungsfunktion ein- und ausschalten/Zifferntaste zur Telefonnummerneingabe

8 Taste TA:

Verkehrsfunk ein- und ausschalten

9 Taste 6/DISC/DIR :▲

Nächstes Verzeichnis auswählen/Zifferntaste zur Telefonnummerneingabe

10 Taste 5/DISC/DIR ▼

Vorheriges Verzeichnis auswählen/Zifferntaste zur Telefonnummerneingabe

11 Taste 4/SHF:

Zufallswiedergabe ein- und ausschalten/Zifferntaste zur Telefonnummerneingabe

12 Taste 2/SCN:

SCAN-Funktion aktivieren/Zifferntaste zur Telefonnummerneingabe

13 Taste 1/PAU:

Wiedergabe starten bzw. unterbrechen/Zifferntaste zur Telefonnummerneingabe

14 Taste BAND/LOU/ENT:

Frequenzbereich wählen/LOUDNESS-Funktion ein- und ausschalten

15 Taste VOL ▼

Lautstärke verringern

16 Taste ◀TUNE/SKIP/8:

Frequenz verringern/Sendersuchlauf/Vorherigen Titel wiedergeben/Zifferntaste zur Telefonnummerneingabe

17 Taste 🔊

Gerät ausschalten

Einbauen und Anschließen

Sicherheitshinweise

WARNUNG:

Bei der Inbetriebnahme des Gerätes können Personen- und Sachschäden auftreten!

Beachten Sie die folgenden Sicherheitshinweise, um die Gefahren zu vermeiden:

▶ Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

Beachten Sie die Hinweise zum elektrischen Anschluss des Gerätes, um Personen- und Sachschäden zu vermeiden.

Lieferumfang und Transportinspektion

Das Gerät wird standardmäßig mit folgenden Komponenten geliefert:

■ Autoradio (inklusive Bedienteil)

■ Einbaurahmen (aufgesteckt)

■ Blendrahmen (aufgesteckt)

■ Verankerungsblech (inkl. Befestigungsmaterial)

■ Schlüssel für Einbaurahmen (2x)

■ Etui für Bedienteil

■ ISO-Stecker mit Kabeln (2x)

■ DAB-Antenne

■ Bedienungsanleitung

■ Fernbedienung (inkl. Batterie)

8 Deutsch

i HINWEIS:

Prüfen Sie die Lieferung auf Vollständigkeit und sichtbare Schäden. ▶ Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler.

Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.

i HINWEIS:

Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall ordnungsgemäß verpacken zu können.

Anschluss

⚠️ WARNUNG:

Bei der Installation des Gerätes können Sachschäden auftreten!

▶ Lassen Sie das Gerät nach Möglichkeit von einem Fachbetrieb einbauen. ▶ Wenn Sie das Gerät selbst einbauen möchten, beachten Sie für einen sicheren und fehlerfreien Betrieb des Gerätes die Anweisungen für den Anschluss und Einbau.

△ ACHTUNG:

Die Verwendung von falschen Anschlüssen kann zu Beschädigungen am Gerät führen.

Benutzen Sie beim Einbau die ISO-Anschlüsse am Gerät. Die fahrzeugspezifischen ISO-Adapter, die Sie gegebenenfalls benötigen, erhalten Sie in Fachwerkstätten, im Fachhandel oder in den Fachabteilungen der Warenhäuser.

Anschlüsse an der Geräterückseite

A ISO-Anschluss B (Lautsprecher)

B Kfz-Flachsteckersicherung (15 A)

C ISO-Anschluss A (Spannungsversorgung) D LINE OUT (Vorverstärkerausgang):

Audio-Cinch-Ausgang L/R für Verstärker

E Antennenanschluss F Schraubanschluss DAB Antenne

Belegung der ISO-Anschlüsse

ISO-Anschluss A

1 nicht belegt 2 nicht belegt 3 nicht belegt 4 Dauerplus (Speicher) 5 Steuerspannung für Elektronik-/Motorantenne bzw. Endstufe 6 nicht belegt 7 12 V (Zündungsplus) 8 Minus (Masse -)

ISO-Anschluss B

1 Lautsprecher hinten rechts + 2 Lautsprecher hinten rechts - 3 Lautsprecher vorne rechts + 4 Lautsprecher vorne rechts - 5 Lautsprecher vorne links + 6 Lautsprecher vorne links - 7 Lautsprecher hinten links + 8 Lautsprecher hinten links -

△ ACHTUNG:

▶ Verwenden Sie Lautsprecher mit einer Impedanz von mindestens 4 Ohm. ▶ Die Lautsprecherverkabelung muss massefrei sein.

i HINWEIS:

Um das Gerät an zwei Lautsprecher anzuschließen, verwenden Sie nur die Kabel für die vorderen Lautsprecher. Beachten Sie, dass zur Senderspeicherung der Anschluss 4 an Dauerplus angeschlossen sein muss. In einigen Fahrzeugmodellen ist die standardmäßige Belegung der Anschlüsse [4] und [7] (ISO A) werkseitig vertauscht. Wenn dies der Fall ist, kann die Senderspeicherung verloren gehen. Zur Abhilfe müssen die Anschlüsse 7 (Zündungsplus) und 4 (Dauerplus) getauscht werden.

Antennenstrom-Anschluss A5 (ISO A)

△ ACHTUNG:

Mögliche Schäden am Gerät!

▶ Verbinden Sie den Anschluss für den Antennenstrom niemals mit dem Motorstromkabel der Antenne. Max. zulässige Belastung: 100 mA.

Der Anschluss für den Antennenstrom steht für eine relaisgesteuerte Antenne zur Verfügung. Das Relais fährt die Antenne dann automatisch aus, wenn das Gerät angeschaltet wird.

Beim Ausschalten fährt die Antenne wieder ein. Dieser Anschluss kann auch zum Steuern eines externen Verstärkers benutzt werden. Zum genauen Anschluss ziehen Sie die Bedienungsanleitung des Verstärkers hinzu.

Anschluss eines externen Verstärkers

Für den Anschluss eines externen Verstärkers benutzen Sie den Audio-Cinch-Ausgang LINE OUT (D). Beachten Sie hierzu die Bedienungsanleitung des externen Verstärkers.

Ein- und Ausbau

Das Gerät kann in jeden Standard-ISO-Einbauschacht eingesetzt werden. Sollte Ihr Kraftfahrzeug keinen ISO-Einbauschacht besitzen, wenden Sie sich an Ihre Fachwerkstatt, den Fachhandel oder die Fachabteilungen der Warenhäuser.

i HINWEIS:

Entfernen Sie unbedingt vor der Montage die beiden Transportsicherungsschrauben am oberen Gehäuse. Schließen Sie die Kabel an, bevor Sie das Gerät endgültig einbauen. Stellen Sie sicher, dass diese richtig eingesteckt sind und das System richtig funktioniert.

Wichtige Zusatzinformationen zum Einbau Ihres Autoradios!

1. Das Gerät ist für den Minuspol der Batterie ausgelegt, der an die Fahrzeugkarosserie angeschlossen sein muss. Dies bitte vor Installation überprüfen.
2. Bitte beachten Sie beim Einbau/Anschluss Ihres Gerätes, dass nicht jedes Fahrzeug mit einem "ISO-Anschluss" versehen ist. In diesem Fall empfehlen wir Ihnen den Einsatz eines KFZ-spezifischen ISO-Adapters.

Adapter erhalten Sie im Autozubehörhandel und/oder bei Ihrer KFZ-Werkstatt.

1. Bei der Belegung des "Dauer +" (Dauerstromanschluss) kann es je nach Fahrzeugtyp zu Abweichungen kommen. (Dies ist jedoch für die Speicherung der Senderstationen notwendig.)

Um alle Funktionen zu gewährleisten, ist der Einbau entsprechend dieser Anleitung zwingend erforderlich. Im Zweifel wenden Sie sich an eine autorisierte KFZ-Werkstatt.

Bedingt durch die verschiedenen Fahrzeugtypen bzw. Fahrzeughersteller ist eine korrekte Belegung des ISO-Steckers nicht gewährleistet, selbst wenn die ISO-Steckeranschlüsse mechanisch aufeinander passen. Daher ist es eventuell erforderlich, den Stromanschluss zu ändern bzw. KFZ-spezifische Adapter zu verwenden.

Hinweis:

Bei korrektem Anschluss lässt sich das Radio über die Zündung ein- bzw. ausschalten. Bei eventuellem Verlust der gespeicherten Sender erhält das Radio keinen, für die Senderspeicherung erforderlichen, "Dauer +".

Achtung:

Bei einem Anschluss an "Dauer +" ohne Zündung kann es trotz ausgeschaltetem Radio zu einer unnötigen Belastung der Autobatterie kommen. Im schlimmsten Fall zu einer Entladung der Autobatterie.

1. Je nach Fahrzeugtyp können in Ausnahmefällen Störgeräusche im Radiobetrieb auftreten. Diese lassen sich mit einem zusätzlichen Entstörfilter entsprechend beseitigen. Ihr Gerät ist bereits serienmäßig mit einem Entstörfilter ausgerüstet. Trotzdem kann es fahrzeugbedingt zu Beeinträchtigungen kommen. Entstörfilter erhalten Sie im Autozubehörhandel und/oder bei Ihrer KFZ-Werkstatt.
2. Bitte beachten Sie beim Einbau Ihres Radios darauf, dass die Rückseite des Radios genügend Freiraum hat, damit eine ausreichende Kühlung gewährleistet ist.
3. Beim Antennenanschluss gibt es zwei verschiedene Normen. Erstens den alten (50 Ohm) mit langem, herausstehendem Rundkontakt fahrzeugseitig und einer Rundbuchse auf der Radioseite. Zweitens ISO-genormte Antennenstecker (150 Ohm). Adapter für beide Formate bieten Zubehörhersteller und/oder Ihre KFZ-Werkstatt an.

i HINWEIS:

Bei VW/Audi unbedingt beachten: Bei der Antenne in Ihrem Fahrzeug kann es sich um eine aktive Antenne handeln. Diese benötigt eine Spannungsversorgung, die nur von den originalen Autoradios ausgegeben wird. Sollte dies der Fall sein, verwenden Sie einen Antennen-Adapter für Phantomspeisung. Antennen-Adapter erhalten Sie im Autozubehörhandel und/oder bei Ihrer KFZ-Werkstatt.

Einbauhinweise

■ Das richtige Werkzeug ist bei einer Car-HiFi-Installation selbstverständlich. ■ Setzen Sie das Gerät in den dafür vorgesehenen Schacht ein oder wählen Sie den Einbauplatz so, dass Sie alle Tasten bequem erreichen können und der Fahrer nicht behindert wird. ■ Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte 12-V-Autobatterie an. ■ Schließen Sie das Gerät nur über die ISO-Stecker im Auto an. ■ Bauen Sie das Gerät so ein, dass kein Hitzestau entstehen kann und das Gerät gut belüftet ist. ■ Um Funktionsstörungen zu vermeiden, sollte der Einbauwinkel kleiner als 30° sein. ■ Bauen Sie das Gerät nicht an einem Platz ein, wo es hohen Temperaturen (z.B. direkte Sonneneinstrahlung oder Heizungsluft), starker Verschmutzung und starken Erschütterungen ausgesetzt ist.

10 Deutsch

■ Falls Änderungen am Fahrzeug erforderlich sind, wenden Sie sich an Ihren Fahrzeughändler/eine Fachwerkstatt.

Hinweise zur Installation der DAB-Antenne

■ Die DAB-Antenne ist nur für die Verwendung in einem Fahrzeug bestimmt. ■ Installieren Sie die DAB-Antenne nicht an den folgenden Orten: - Wo sie die Sicht des Fahrers behindern könnte - Wo sie die Funktion von Sicherheitseinrichtungen (z.B. Airbags) stören könnte. ■ An den folgenden Orten kann sich die Signalstärke vermindern: - Auf IR-reflektierendem Glas, unter einer Spiegelglasfolie oder wärmeisolierenden Scheiben - Bei Überlappung mit Fensterheizdrähten - Der Empfang kann je nach Ausrichtung des Fahrzeugs (Antenne) zur Richtung des Radiosenders verschlechtert sein. ■ Reinigen Sie vor der Installation die vorgesehene Stelle gründlich mit einem Reiniger von Öl und Schmutz. ■ Für einen optimalen DAB-Empfang muss die Antenne vertikal ausgerichtet sein. ■ Der Kleber der Antenne haftet besser auf warmen Flächen. Installieren Sie die Antenne daher wenn möglich nur bei einer Außentemperatur von mindestens 20 Grad. Schalten Sie ggf. die Heizung im Auto an, um die Scheibe anzuwärmen. ■ Kontrollieren Sie vor dem Verkleben der Antenne die noch benötigte Kabellänge bis zum Autoradio. ■ Die Antenne sollte aus Sicherheitsgründen auf der Beifahrerseite des Fahrzeugs installiert werden. ■ Bei Fahrzeugen mit Beifahrerairbag empfehlen wir aus Sicherheitsgründen den Einbau durch eine Fachfirma. ■ Wollen Sie das Kabel hinter der Frontsäulenverkleidung verlegen, empfehlen wir ebenfalls den Einbau durch eine Fachfirma vornehmen zu lassen.

Gerät in den ISO-Schacht einbauen

Ziehen Sie den Einbaurahmen (D) und den Blendrahmen (B) vom Gehäuse des Gerätes ab. Nutzen Sie dazu ggf. die Schlüssel (C). Stecken Sie den Einbaurahmen in den ISO-Einbauschacht. Biegen Sie die Laschen des Einbaurahmens mit einem

Schraubendreher um, so dass dieser fest im Einbauschacht fixiert ist.

Überprüfen Sie den Rahmen auf festen Halt. Verbinden Sie die ISO-Buchsen des Gerätes mit den beiden ISO-Steckern Ihres Fahrzeugs. Verbinden Sie das Antennenkabel der Fahrzeugantenne mit der Antennenbuchse des Gerätes. Sichern Sie Ihr Gerät ggf. zusätzlich gegen Diebstahl. Befestigen Sie die Befestigungsschraube mit dem Verankerungsblech und dem Befestigungsmaterial an der Motor-Feuerwand des KFZ.

Schieben Sie das Gerät vorsichtig in den Einbaurahmen, bis es einrastet. Nachdem alle Verbindungen hergestellt sind, betätigen Sie die Taste RESET (29) mit einem Kugelschreiber oder anderem spitzen Gegenstand. Setzen Sie das Bedienteil (A) ein, wie unter „Bedienteil einsetzen“ beschrieben.

ACHTUNG:

Mögliche Beschädigung der Kabel!

Beachten Sie beim Einschieben die Verlegung der Kabel, um eine Beschädigung zu vermeiden. Setzen Sie anschließend den Blendrahmen auf.

Das Gerät ausbauen

Um das Gerät wieder auszubauen, gehen Sie wie folgt vor:

Entfernen Sie den Blendrahmen. Führen Sie den rechten und den linken Schlüssel in den jeweiligen Schlitz an den Seiten des Gerätes ein. (Die Laschen sind nun zurückgebogen.) Ziehen Sie das Gerät heraus.

HINWEIS:

Durch Gehäuseunebenheiten können sich die Laschen des Einbaurahmens festsetzen. Entriegeln Sie die Laschen ggf. mit den Schlüsseln.

Einbau für Toyota oder Nissan

HINWEIS:

Einbaurahmen, Blendrahmen und Verankerungsblech werden nicht benötigt.

Nutzen Sie die Gewindebohrungen an den Seiten des Gerätes (A), um das Gerät an den Haltebügeln (Lieferumfang Ihres Fahrzeugs) zu befestigen. Die Bohrungen sind mit T (für Toyota) bzw. N (für Nissan) gekennzeichnet.

• Lösen Sie die Befestigungsschrauben für die Haken links und rechts an der Vorderseite des Gerätes und entfernen Sie die Haken. Befestigen Sie das Gerät mit den Schrauben (B) an den Haltebügeln (D).

Ein externes Audiogerät an das Gerät anschließen

• Klappen Sie die Schutzabdeckung nach rechts auf. Verbinden Sie den Audioausgang eines externen Audio-Gerätes mit der Buchse AUX IN (11) an der Vorderseite des Gerätes. Wählen Sie die Wiedergabe des Audioeingangs aus, indem Sie mehrmals die Taste MODE/PAIR (17) drücken, bis im Display AUX angezeigt wird.
• Klappen Sie die Schutzabdeckung wieder zu, wenn kein Gerät am AUX IN Eingang angeschlossen ist, um Verunreinigungen zu vermeiden.

Batterie in die Fernbedienung einlegen

i HINWEIS:

Vor dem ersten Gebrauch der Fernbedienung müssen Sie die beiliegende Batterie einlegen, um die Fernbedienung betriebsbereit zu machen. Die Lebensdauer der beiliegenden Batterien kann lagerungsbedingt verkürzt sein.

Öffnen Sie das Batteriefach der Fernbedienung.

Legen Sie die Batterie mit dem Plus-Pol nach oben in das Batteriefach.

Schließen Sie das Batteriefach wieder.

Inbetriebnahme

Zum Schutz vor Diebstahl können Sie das Bedienteil Ihres Gerätes abnehmen. Bewahren Sie das abgenommene Bedienteil nicht in Ihrem Fahrzeug auf.

i HINWEIS:

Bewahren Sie das Bedienteil zum Schutz immer im Etui auf. Berühren Sie nicht die Kontakte am Gerät oder am Bedienteil.

Bedienteil einsetzen

◆ Setzen Sie das Bedienteil zuerst mit der linken Seite in den Rahmen. - Drücken Sie dann die rechte Seite fest, bis sie einrastet. - Klappen Sie das Bedienteil nach oben, bis es einrastet. Überprüfen Sie, ob das Bedienteil richtig und fest im Rahmen sitzt. Ist das Bedienteil nicht richtig eingebaut, kann es zu Fehlfunktionen bei der Bedienung des Gerätes kommen.

12 Deutsch

Bedienteil abnehmen

• Drücken Sie die Entriegelungstaste (1) und klappen das Bedienteil nach unten. Ziehen Sie dann vorsichtig an der rechten Seite des Bedienteils, um das Bedienteil abzunehmen.

Batterie der Fernbedienung austauschen

Bei der Batterie der Fernbedienung handelt es sich um eine langlebige Lithium-Zelle. Sollte im Laufe der Anwendung die Reichweite der Fernbedienung nachlassen, gehen Sie bitte wie folgt vor:

• Öffnen Sie das Batteriefach der Fernbedienung. Ersetzen Sie die Zelle durch eine Batterie der gleichen Bauart (CR 2025). Achten Sie auf die richtige Polarität. ♦ Schließen Sie das Batteriefach.

Wird die Fernbedienung längere Zeit nicht benutzt, entnehmen Sie bitte die Batterie, um ein „Auslaufen“ von Batteriesäure zu vermeiden.

⚠️ WARNUNG:

Setzen Sie Batterien keiner hohen Wärme oder dem direkten Sonnenlicht aus. Werfen Sie Batterien niemals ins Feuer. Es besteht Explosionsgefahr!

△ ACHTUNG:

Batterien gehören nicht in den Hausmüll. Geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Händler ab.

Bedienung und Betrieb

In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung und Betrieb des Gerätes.

i HINWEIS:

▶ Einige Tasten finden Sie sowohl am Gerät als auch auf der Fernbedienung. Gleichlautende Tasten bewirken die gleiche Funktion. Nachfolgend wird auf die Bedienung am Gerät eingegangen. Die Signale der Fernbedienung werden mit Infrarotlicht an das Gerät übertragen. Bei direkter Sonneneinstrahlung auf den IR-Sensor (8) des Gerätes kann die Übertragung der Signale von der Fernbedienung zum Gerät beeinträchtigt sein.

Ein-/Ausschalten

Zum Einschalten des Gerätes drücken Sie die Taste ⏻ MUTE (14). Das Display wird aktiviert. Zum Ausschalten des Gerätes halten Sie die Taste ⚙ MUTE (14) gedrückt.

Einstellungen

Lautstärke einstellen

⚠️ WARNUNG:

Gehörschäden durch zu hohe Lautstärke!

Eine zu hohe Lautstärke kann Ihr Gehör dauerhaft schädigen.

▶ Stellen Sie eine mäßige Lautstärke ein.

Drehen Sie den VOL-Multiregler (6), um die Lautstärke einzustellen.

Gerät stummschalten

• Drücken Sie die Taste ⬇MUTE (14), um das Gerät stumm zu schalten. Die Anzeige MUTE blinkt im Display. Zum Deaktivieren der Funktion drücken Sie die Taste ⏻ MUTE (14) erneut.

Soundeinstellungen

- Drücken Sie die Taste SEL (6). Die aktuelle Lautstärke wird angezeigt. Jeder weitere Druck der Taste SEL ruft den nächsten Einstellungspunkt auf.

Folgende Einstellungen sind möglich:

VOL - Lautstärke (von 0 bis 100), BAS - Bässe (von -10 bis +10), TRB - Höhen (von -10 bis +10), BAL - Balance (Klangverteilung zwischen den rechten und linken Lautsprechern) (von 10L bis 10R), FAD - Fader (Klangverteilung zwischen den hinteren und vorderen Lautsprechern) (von 10F bis 10R)

Drehen Sie den VOL Multiregler, um die angezeigte Einstellung zu ändern.

Weitere Einstellungen über die Taste SEL

- Halten Sie die Taste SEL (6) für einige Sekunden gedrückt, um weitere Einstellmöglichkeiten aufzurufen. Jeder weitere Druck der Taste SEL ruft den nächsten Einstellungspunkt auf.

Deutsch

◆ Drehen Sie den VOL Multiregler, um die angezeigte Einstellung zu ändern.

Folgende Einstellungen sind möglich:

BEEP Alarmton bei Tastendruck:

■ BEEP ON: bei jedem Tastendruck wird ein Alarmton ausgegeben ■ BEEP OFF: kein Alarmton

P-VOL Stellen Sie hier die Lautstärke ein, mit der das Gerät einschalten soll.

AREA Region, in der das Gerät betrieben wird. Europa (EUR) oder USA

i HINWEIS:

▶ Durch Änderung dieser Einstellung gehen die gespeicherten Radiosender verloren.

HOUR Wählen Sie hier die Uhrzeitanzeige aus. 24 Stunden (24H) oder 12 Stunden (12H)

i HINWEIS:

▶ Bei der 12-Stunden-Anzeige erscheint: AM = Vormittags, PM = Nachmittags.

Radio-Empfangseinstellungen

◆ Halten Sie die Taste PTY (19) für einige Sekunden gedrückt, um weitere Einstellmöglichkeiten aufzurufen. Jeder weitere Druck der Taste PTY ruft den nächsten Einstellungspunkt auf. Drehen Sie den VOL Multiregler, um die angezeigte Einstellung zu ändern.

Folgende Einstellungen sind möglich:

TA Verkehrsfunkeinstellungen

■ TA SEEK: Wenn die TA-Funktion aktiviert ist, versucht das Gerät, einen Sender einzustellen, der Verkehrsfunkinformationen sendet. ■ TA ALARM: Es erfolgt keine automatische Sendereinstellung. Wenn keine Verkehrsfunkinformationen empfangen werden, wird ein Alarmton ausgegeben und NO TP/TA auf dem Display angezeigt. Wenn der eingestellte Sender kein RDS-Signal sendet, wird SEEK PI auf dem Display angezeigt.

PI Überfahren Sie einen Bereich, in dem zwei Sender mit gleichem AF-, jedoch unterschiedlichem PI-Code (PI = Programminformation) empfangen werden können, dann wird der Empfang instabil. In dieser Situation haben Sie die Auswahl zwischen:

■ PI SOUND: Sollte dennoch eine Umschaltung stattfinden, wird der Klang eines anderen Senders nur für weniger als eine Sekunde eingeblendet. ■ PI MUTE: Der Klang eines anderen Senders wird unterdrückt.

RETUNE Zeitspanne für automatische Sendersuche mit Verkehrsfunkinformationen bzw. Programminformationen:

■ S (Short) nach ca. 30 Sekunden ■ L (Long) nach ca. 90 Sekunden

MASK Einstellung, welche Sender bei der Sendersuche ausgeschlossen werden sollen:

■ DPI: Alternative Frequenzen mit unterschiedlichem PI-Code werden von der Suche ausgeschlossen. ■ ALL: Alternative Frequenzen mit unterschiedlichem PI-Code und ohne RDS-Informationen mit hohem Signalpegel werden ausgeschlossen.

EON TA Das Gerät kann RDS EON Daten empfangen. Unter EON versteht man die Übermittlung von zusätzlichen Senderinformationen innerhalb einer Senderkette. Im Falle einer Verkehrsdurchsage (TA) wird innerhalb einer Senderkette von einem Nicht-Verkehrsfunksender auf den entsprechenden Verkehrsfunksender der Senderkette umgeschaltet.

■ DX: Das Gerät versucht, die EON TA Informationen von einem erreichbaren Sender zu erhalten und so die Empfangsqualität zu verbessern. ■ LO: Ein Umschalten zu einem Sender mit zu schwachem Signalpegel wird verhindert.

TA VOL Lautstärke der Verkehrsfunkinformationen REG Einige Sender teilen zu bestimmten Zeiten ihr Programm in Regionalprogramme mit unterschiedlichem Inhalt auf.

■ ON: Es werden nur die Regionalprogramme des Senders wiedergegeben. ■ OFF: Es werden auch die überregionalen Programme wiedergegeben.

Loudness-Funktion

Halten Sie die Taste /LOU/BND (15) für einige Sekunden gedrückt, um die Loudness-Funktion einzuschalten. Es wird kurz LOUD ON auf dem Display angezeigt. Bei aktivierter Loudness-Funktion werden die Bässe verstärkt.

- Halten Sie die Taste /LOU/BND (15) erneut für einige Sekunden gedrückt, um die Loudness-Funktion wieder auszuschalten. Es wird kurz LOUD OFF auf dem Display angezeigt.

i HINWEIS:

Die Loudness-Funktion kann im BT AUDIO Modus nicht angewendet werden. Ändern Sie ggf. die Klangeinstellungen in Ihrem Mobiltelefon.

14 Deutsch

Klangeinstellungen

Drücken Sie die Taste TA/EQ (22) mehrfach, um eine der Einstellungen FLAT, CLASSICS, POP M, ROCK M oder DSP OFF zu wählen. Die gewählte Einstellung wird auf dem Display angezeigt.

Display-Informationen anzeigen

Drücken Sie die Taste DSP (24) mehrfach, um sich nacheinander folgende Informationen auf dem Display anzeigen zu lassen:

Uhrzeit (wird bei RDS-Empfang automatisch eingestellt), Radiosender, Programmkennung, Frequenz des aktuell eingestellten Radiosenders, Informationen zum Dateinamen (nur bei Wiedergabe einer MP3- oder WMA-Datei).

i HINWEIS:

▶ Wenn keine entsprechenden Informationen vorliegen, wird PTY NONE auf dem Display angezeigt. ▶ Ist die Information für das Display zu lang, wird diese als Laufschrift angezeigt.

Uhrzeit manuell einstellen (im Radio-Modus)

Für den Fall, dass sich die Uhrzeit nicht automatisch einstellt, gehen Sie bitte wie folgt vor:

• Drücken Sie die Taste DSP (24) kurz, bis die Uhrzeit im Display angezeigt wird. Halten Sie dann die Taste DSP (24) gedrückt, bis die Uhrzeit im Display blinkt. Mit der Taste ▶ (7) stellen Sie die Minuten ein. Mit der Taste ◀ (3) stellen Sie die Stunden ein.

Radio zurücksetzen (RESET)

Um das Gerät in den Auslieferungszustand zurückzusetzen, drücken Sie die Taste RESET (29) mit einem spitzen Gegenstand, z. B. einem Kugelschreiber.

Setzen Sie das Gerät zurück:

- bei der Erstinbetriebnahme nach dem Anschluss der Kabel, - wenn nicht alle Funktionstasten funktionieren, - wenn auf dem Display eine Fehlermeldung angezeigt wird.

Radiofunktionen

Betriebsart RADIO einstellen

Drücken Sie so oft die Taste MODE/PAIR (17), bis die Radiofrequenz und das Frequenzband bzw. der Radiosender auf dem Display angezeigt werden.

Frequenzbereich wählen

Drücken Sie die Taste 📞/LOU/BND (15), um zwischen UKW (FM1, FM2, FM3) und Mittelwelle (MW) umzuschalten. Der ausgewählte Frequenzbereich wird angezeigt.

Sender automatisch suchen

Drücken Sie die Tasten (7) oder (13), um den Sendersuchlauf zu starten. SEARCH wird auf dem Display angezeigt. Bei einem gefundenen Sender wird die Suche angehalten.

Sender manuell einstellen

◆ Halten Sie die Tasten ▶ (7) oder (13) gedrückt, bis MANUAL auf dem Display angezeigt wird. - Drücken Sie die Tasten (7) oder (13), um die Frequenz in Schritten von 0,05 MHz (UKW) bzw. 9 kHz (MW) zu ändern, bis die gewünschte Frequenz eingestellt ist.

Wenn etwa zwei Sekunden lang keine Taste gedrückt wird, ist wieder die automatische Sendersuche eingestellt. Im Display wird AUTO angezeigt.

Sender speichern

Für jeden Frequenzbereich können 6 Sender gespeichert werden.

- Halten Sie die gewünschte Zifferntaste (2-4, 18, 23, 26) ca. 2 Sekunden gedrückt, um den aktuell eingestellten Sender zu speichern. Nach erfolgreicher Speicherung wird ein Signalton ausgegeben (außer bei Einstellung BEEP OFF).

Gespeicherten Sender aufrufen

Wählen Sie mit der Taste /TOU/BND (15) den gewünschten Frequenzbereich. - Drücken Sie eine der Zifferntasten (2-4, 18, 23, 26), um den gespeicherten Sender aufzurufen.

Automatisches Speichern

Wählen Sie mit der Taste /LOU/BND (15) den gewünschten Frequenzbereich. Halten Sie die Taste */+ / AS/PS (21) gedrückt. SEARCH wird auf dem Display angezeigt. Es startet sofort ein Suchlauf. Nachdem der Suchlauf beendet ist, werden die gefundenen Sender angespielt. Dabei blinkt die Anzeige des dazugehörigen Speicherplatzes. - Drücken Sie eine der Zifferntasten (2-4, 18, 23, 26), um den gewünschten Sender aufzurufen.

Gespeicherte Sender durchlaufen

Drücken Sie die Taste */+ / AS/PS (21). Alle Sender werden kurz angewählt. Wenn Sie den gewünschten Sender hören, drücken Sie die Taste */+ / AS/PS (21). Der gewählte Sender bleibt ausgewählt.

Alternative Frequenzen (AF)

AF ist eine Funktion, die mit Hilfe des RDS (Radio Data System) arbeitet und nur bei UKW-Sendern genutzt werden

kann. Das Gerät sucht im Hintergrund die am besten zu empfangene Frequenz des eingestellten Senders.

- Drücken Sie die Taste AF (25), um diese Funktion ein- bzw. auszuschalten.

AF wird angezeigt: Funktion ist eingeschaltet und RDS-Informationen werden empfangen.

Anzeige AF blinkt: Es werden keine RDS-Informationen empfangen.

AF wird nicht angezeigt: Funktion ist ausgeschaltet.

Programmtyp (PTY)

Neben dem Sendernamen übermitteln einige UKW-Sender auch Informationen über den Programmtyp ihres Programms.

Sie können nach Sendern eines bestimmten Genres suchen.

◆ Drücken Sie die Taste PTY (19). Wählen Sie die gewünschte PTY-Kennung durch Drehen des VOL Multireglers (6). Die PTY-Kennung wird auf dem Display angezeigt.

Solche Programmtypen können z.B. sein:

SPORT NEWS POP M CLASSICS

Nach Auswahl einer PTY-Kennung drücken Sie die Taste (7). PTY SEEK wird auf dem Display angezeigt. Das Gerät sucht nach Sendern, die der eingestellten PTY-Kennung entsprechen und stoppt, wenn ein entsprechender Sender gefunden wurde. Wird kein Sender mit der gewählten PTY-Kennung gefunden, wird auf dem Display PTY NONE angezeigt. Die PTY-Funktion wird beendet, wenn die gewählte PTY-Kennung nicht mehr empfangen wird. Oder drücken Sie die Taste PTY (19), um die Funktion vorzeitig zu beenden.

Verkehrsfunk (TA - „Traffic Announcement“)

• Halten Sie die Taste TA/EQ (22) gedrückt, um diesen Modus ein- oder auszuschalten. Bei eingeschalteter Funktion wird TA angezeigt. Im TA-Modus wird von anderen Betriebsarten sofort auf einen eingestellten Radiosender umgeschaltet, der gerade Verkehrsfunk überträgt. Im Display wird TRAFFIC angezeigt. Der Lautstärkepegel wird auf den im Menü eingestellten Wert für die Übertragung von Verkehrsnachrichten eingestellt.
• Halten Sie während der Wiedergabe von Verkehrsfunk die Taste TA/EQ (22) kurz gedrückt, um die TA-Funktion zu unterbrechen, ohne dass die Funktion abgeschaltet wird.

DAB Radiofunktionen

Digital Audio Broadcasting (DAB) ist ein digitaler Übertragungsstandard für terrestrischen Empfang von Digital Radio. Eine Liste der in Deutschland zu empfangenden Radiosender ist im Internet unter www.digitalradio.de verfügbar.

i HINWEIS:

In Deutschland werden ca. 70% der Bundesfläche mit der digitalen Radioübertragung abgedeckt. (Stand Nov. 2011) In den einzelnen Gebieten sind die Abdeckung und die Versorgung jedoch sehr unterschiedlich. Sollten die DAB Sender in Ihrer Region standortabhängig eventuell nicht oder nur mit Störungen zu empfangen sein, können Sie in diesem Fall auf FM Betrieb umschalten, um diese Sender zu empfangen. Dies ist jedoch nur möglich, wenn diese Sender über UKW ausgestrahlt werden. Informieren Sie sich hierzu auf der Internetseite des Radiosenders.

Betriebsart DAB einstellen

- Drücken Sie so oft die Taste MODE/PAIR (17), bis die Anzeige DAB auf dem Display angezeigt wird.

Sender automatisch suchen

Drücken Sie die Taste */+ / AS/PS (21), um den Sendersuchlauf zu starten. Wenn keine DAB Sender empfangen gefunden wurden, erscheint im Display die Meldung NO STATION FOUND.

Gefundene Sender anwählen

- Drücken Sie die Tasten (7) oder (13), um die gefundenen Sender durchzuschalten.

Sender speichern

Es können 6 Sender gespeichert werden.

Halten Sie die gewünschte Zifferntaste (2-4, 18, 23, 26) ca. 2 Sekunden gedrückt, um den aktuell eingestellten Sender zu speichern. Nach erfolgreicher Speicherung wird ein Signalton ausgegeben (außer bei Einstellung BEEP OFF).

Gespeicherten Sender aufrufen

- Drücken Sie eine der Zifferntasten (2-4, 18, 23, 26), um den gespeicherten Sender aufzurufen.

Allgemeine CD-Funktionen

Anti-Schock-Funktion (ESP - „Electric Shock Protection“)

Das Gerät ist mit einer Anti-Schock-Funktion ausgestattet. Diese Funktion dient dazu, Erschütterungen z. B. auf unebenen Straßen auszugleichen und eine unterbrechungsfreie Wiedergabe auch bei Bewegung des Geräts zu gewährleisten.

CD einlegen und herausnehmen

• Drücken Sie die Entriegelungstaste (1), um das Bedienteil nach unten zu klappen. Schieben Sie die CD mit der beschrifteten Seite nach oben in das CD-Fach. Klappen Sie das Bedienteil wieder nach oben. Auf dem Display wird CDP PLAY angezeigt. Die Wiedergabe der CD beginnt.

Zum Herausnehmen der CD drücken Sie bei herunter geklapptem Bedienteil die Taste ▲ (27). Die CD wird ausgeworfen. Entnehmen Sie die CD sofort aus dem CD-Fach. Wenn eine ausgeworfene CD nicht nach etwa 10 Sekunden entnommen wurde, zieht sie das Gerät wieder ein, die Wiedergabe wird jedoch nicht gestartet.

i HINWEIS:

▶ Bitte beachten Sie:

Es gibt eine Vielzahl von Brenn- und Komprimierungsverfahren sowie Qualitätsunterschiede bei CDs und gebrannten CDs.

Außerdem hält die Musikindustrie keine festen Standards ein (Kopierschutz).

Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe von CDs und MP3/WMA-CDs kommen. Dies ist keine Fehlfunktion des Gerätes.

Betriebsart CD wählen (bei eingelegter CD)

- Drücken Sie so oft die Taste MODE/PAIR (17), bis CDP PLAY auf dem Display angezeigt wird.

Titel überspringen

Drücken Sie die Tasten (7) oder (13), um den nächsten bzw. den vorherigen Titel zu wählen. Die Titelnummer und die abgelaufene Spielzeit werden im Display angezeigt.

Schneller Vor-/Rücklauf

- Halten Sie die Tasten (7) oder (13) länger gedrückt, um einen schnellen Vor- oder Rücklauf zu starten.

Wiedergabe unterbrechen

- Drücken Sie die Taste ▶(2), um die Wiedergabe zu unterbrechen. Auf dem Display wird S-PAUSE angezeigt.

Um die Wiedergabe fortzusetzen, drücken Sie die Taste ▶ II (2) noch einmal.

Wiederholungsfunktion

- Drücken Sie die Taste RPT (4), um den aktuellen Titel zu wiederholen. Im Display wird S-RPT und der aktuelle Titel angezeigt. Ein erneutes Drücken setzt die normale Wiedergabe in Gang.

◆ Nur bei MP3-Dateien und CDs im MP3-Format: Halten Sie die Taste RPT (4) kurz gedrückt, um den aktuellen Ordner zu wiederholen. Im Display wird D-RPT und der aktuelle Titel angezeigt. Drücken Sie die Taste, um die normale Wiedergabe wiederherzustellen.

Titel kurz anspielen

- Drücken Sie die Taste SCN (3). Im Display wird S-SCAN angezeigt. Es werden nacheinander alle Titel für ca. 10 Sekunden angespielt. Ein erneutes Drücken setzt die normale Wiedergabe in Gang.

◆ Nur bei MP3-Dateien und CDs im MP3-Format: Halten Sie die Taste SCN (3) kurz gedrückt. Es werden nacheinander alle Titel des aktuellen Ordners für ca. 10 Sekunden angespielt. Im Display wird D-SCAN und der aktuelle Titel angezeigt. Drücken Sie die Taste, um die normale Wiedergabe wiederherzustellen.

Zufallswiedergabe aller Titel

• Drücken Sie die Taste SHF (25). Im Display wird S-SHF und der aktuelle Titel angezeigt. Es wird eine zufallsgesteuerte Wiedergabe aller Titel gestartet. Ein erneutes Drücken setzt die normale Wiedergabe in Gang. ◆ Nur bei MP3-Dateien und CDs im MP3-Format:

Halten Sie die Taste SHF (25) kurz gedrückt. Es wird eine zufallsgesteuerte Wiedergabe aller Titel des aktuellen Ordners gestartet. Im Display wird D-SCAN und der aktuelle Titel angezeigt. Drücken Sie die Taste, um die normale Wiedergabe wiederherzustellen.

Zusatzfunktionen für MP3/WMA-CDs

Verzeichnis überspringen

- Drücken Sie die Tasten DIR+ (23) oder DIR- (18), um das nächste bzw. das vorherige Verzeichnis zu wählen. Die Wiedergabe beginnt automatisch mit dem ersten Titel des gewählten Verzeichnisses.

Suchfunktionen

Suche nach Titelnummer

◆ Drücken Sie die Taste */+ / AS/PS (21). Drehen Sie den VOL Multiregler (6), bis die gewünschte Titelnummer auf dem Display angezeigt wird. Drücken Sie die Taste SEL (6), um die Auswahl zu bestätigen. Die ausgewählte Titelnummer wird gesucht und wiedergegeben.

Suche nach Titel- bzw. Verzeichnisname

◆ Drücken Sie zweimal die Taste */+ / AS/PS (21). Drehen Sie den VOL Multiregler (6), bis das gewünschte Zeichen auf dem Display angezeigt wird und bestätigen Sie die Einstellung durch Drücken der Taste SEL (6). Wiederholen Sie diesen Schritt so oft, bis Sie die gewünschte Zeichenfolge eingegeben haben. Drücken Sie die Taste 📞/LOU/BND (15), um die Auswahl zu bestätigen. Es werden die Titel angezeigt, die die eingegebene Zeichenfolge enthalten. Wählen Sie den gewünschten Titel durch Drehen des VOL Multireglers (6). Durch Drücken der Taste SEL starten Sie die Wiedergabe.

Suche vom Hauptverzeichnis aus

◆ Drücken Sie dreimal die Taste */+ / AS/PS (21). Wählen Sie durch Drehen des VOL Multireglers (6) das gewünschte Verzeichnis aus. (ROOT = Hauptverzeichnis) Bestätigen Sie Ihre Auswahl durch Drücken der Taste SEL (6).

Wählen Sie nun im ausgewählten Verzeichnis den gewünschten Titel aus. Treffen Sie Ihre Auswahl durch Drehen des VOL Multireglers. Bestätigen Sie Ihre Auswahl durch Drücken der Taste SEL. Der Titel wird gesucht und wiedergegeben.

i HINWEIS:

Um in die vorherige Ordnerebene zurückzukehren, wählen Sie das Symbol „“ aus. Bestätigen Sie Ihre Auswahl durch Drücken der SEL Taste.

USB-Anschluss

i HINWEIS:

Die große Anzahl von verschiedenen USB-Speichermedien jeglicher Art, die heute angeboten werden, erlauben es leider nicht, eine volle Kompatibilität mit allen USB-Speichermedien zu gewährleisten. Aus diesem Grund kann es in seltenen Fällen zu Problemen bei der Wiedergabe von USB-Speichermedien kommen. Dies ist keine Fehlfunktion des Gerätes. ▶ Schließen Sie ein USB Speichermedium immer direkt an den USB Anschluss an, um etwaige Betriebsstörungen vorzubeugen. ▶ Bitte beachten: Der USB Anschluss dient ausschließlich zur Wiedergabe von Speichermedien und nicht zum Aufladen von anderen externen Geräten (wie z.B. Smartphones). Es kann nur eine Low Power (100mA) Stromversorgung zugesichert werden. Für eine Verwendung von z.B. externen 2,5" Festplatten, die Anlaufströme von bis zu 1100mA aufweisen können, ist dieser USB Anschluss nicht ausgelegt.

Zur Musikwiedergabe mit Ihrem Smartphone oder iPod bzw. iPhone nutzen Sie die dafür vorgesehene AUX-IN Buchse. Sofern eine Musikwiedergabe via Bluetooth nicht unterstützt wird.

Datenträger anschließen

• Klappen Sie die Schutzabdeckung nach rechts auf. Verbinden Sie Ihr USB-Gerät mit dem Anschluss. Das Gerät sucht nach MP3- oder WMA-Dateien auf dem Datenträger und im Display erscheint die Meldung USB PLAY. Die Wiedergabe beginnt automatisch.
• Klappen Sie die Schutzabdeckung wieder zu, wenn kein USB-Gerät angeschlossen ist, um Verunreinigungen zu vermeiden.

Wiedergabe und Suchfunktionen

◆ Die Bedienung zum Abspielen von Dateien auf dem externen Datenträger sowie die Suchfunktion funktionieren genau wie bei MP3-CDs. Wenn eine andere Betriebsart eingestellt ist, können Sie den USB-Datenträger mit der Taste MODE/PAIR (17) anwählen.

Die große Anzahl von verschiedenen Speicherkarten, die heute angeboten werden, erlauben es leider nicht, eine volle Kompatibilität mit allen Speicherkarten zu gewährleisten. Aus diesem Grund kann es in seltenen Fällen zu Problemen bei der Wiedergabe von Speicherkarten kommen. Dies ist keine Fehlfunktion des Gerätes.

Datenträger anschließen

◆ Entfernen Sie das Bedienteil (siehe Seite 12). ♦ Schieben Sie eine Speicherkarte mit der Beschriftung nach oben zeigend in das Kartenfach ein, bis diese mit einem „Klick“ einrastet. Setzen Sie das Bedienteil wieder ein (siehe Seite 11). Im Display erscheint die Meldung SD PLAY. Die Wiedergabe der MP3- oder WMA-Titel auf der Speicherkarte beginnt automatisch.

Datenträger entnehmen

- Drücken Sie auf das Ende der Speicherkarte, um diese wieder zu entnehmen.

Wiedergabe und Suchfunktionen

◆ Die Bedienung zum Abspielen von Dateien auf dem externen Datenträger sowie die Suchfunktion funktionieren genau wie bei MP3-CDs. Wenn eine andere Betriebsart eingestellt ist, können Sie den Kartenleser mit der Taste MODE/PAIR (17) anwählen.

Telefonieren via Bluetooth

Bei Bluetooth handelt es sich um eine Technologie zur drahtlosen Funkverbindung von Geräten über eine kurze Distanz. Die Bluetooth-Technologie ermöglicht den Freisprechbetrieb von Mobiltelefonen. Während der Fahrt wird dem Fahrer so ermöglicht, ein Gespräch über sein Mobiltelefon zu führen, ohne dieses ans Ohr halten zu müssen.

Dieses Gerät bietet Ihnen die Möglichkeit, ein Bluetooth-fähiges Mobiltelefon zu verwenden. Der Funktionsradius beschränkt sich dabei geräteabhängig auf ca. 3 Meter.

Für eine optimale Tonqualität während eines Telefongesprächs

Stellen Sie die Lautstärke nicht zu hoch ein. Eine Rückkopplung (Pfeifton) aus den Lautsprechern könnte die Folge sein.

i HINWEIS:

Die Einstellung der Lautstärke ist abhängig von den Einbaupositionen der Lautsprecher zum Mikrofon und kann daher nicht benannt werden.

Geräte anmelden (PAIRING)

Bevor Sie über das Autoradio telefonieren können, müssen Sie die Geräte untereinander anmelden.

• Halten Sie die Taste MODE/PAIR (17) gedrückt, bis PAIRING im Display erscheint. Wählen Sie in Ihrem Mobiltelefon das Bluetooth-Menü und melden Sie das Autoradio in Ihrem Mobiltelefon an. Beachten Sie hierfür die Bedienungsanleitung Ihres Mobiltelefons. Als Auswahl erscheint das Gerät „CarBT“ in Ihrem Mobiltelefon.
• Je nach Gerätehersteller, Modell und Softwareversion geben Sie nun das Passwort „0000“ in Ihrem Mobiltelefon ein. Wurde die Anmeldung erfolgreich durchgeführt, erscheint im Display des Autoradios PAIR OK und dann CONN OK. Im Display (9) wird das Symbol „✉“ angezeigt.
• Drücken Sie so oft die Taste MODE/PAIR (17), bis BT AUDIO auf dem Display angezeigt wird.

i HINWEIS:

Wurde die Anmeldung nicht erfolgreich durchgeführt, erscheint im Display des Autoradios „NOT PAIR“. Je nach Mobiltelefonhersteller müssen Sie die Anmeldung (PAIRING) erneut durchführen, um Ihr Mobiltelefon im Autoradio anzumelden. ▶ Die Bluetooth-Kompatibilität kann nicht für zukünftig erscheinende Mobiltelefone gewährleistet werden. Um eine optimale Verbindung zu gewährleisten, achten Sie darauf, dass der Akku Ihres Mobiltelefons vollständig geladen ist. Einige Mobiltelefonmarken verfügen über einen Energiesparmodus. Deaktivieren Sie bitte den Energiesparmodus, da es ansonsten zu Problemen beim Telefonieren über Bluetooth kommen kann. Um ein ankommendes bzw. abgehendes Gespräch führen zu können, muss Bluetooth in Ihrem Mobiltelefon aktiviert bleiben. Bitte beachten Sie die Bedienungsanleitung Ihres Mobiltelefons. ▶ Bitte beachten Sie, dass Sie in Richtung des eingebauten Mikrofons (12) sprechen. Der Anschluss eines externen Mikrofons ist nicht möglich.

Geräte trennen (Taste #/SCAN (20))

◆ Die Geräte werden getrennt, wenn Sie das Autoradio über die Zündung oder am Gerät ausschalten. - Halten Sie die Taste #/SCAN (20) gedrückt, werden die Geräte ebenfalls wieder getrennt. Im Display (9) wird DISCONN angezeigt.

Geräte wieder verbinden (Taste #/SCAN (20))

Dieses Gerät unterstützt die erneute automatische Verbindung.

Voraussetzung hierfür ist:

■ die Geräte waren bereits untereinander angemeldet

■ Bluetooth ist in Ihrem Mobiltelefon aktiviert ■ Ihr Mobiltelefon unterstützt diese Funktion.

Nachdem das Autoradio, über die Zündung oder am Gerät, aus- und wieder eingeschaltet wurde, wird die erneute automatische Verbindung aktiviert. Dies kann einige Sekunden dauern. Im Display (9) wird CONN TRY angezeigt.

Wurde die Verbindung wiederhergestellt, erscheint CONN OK im Display.

i HINWEIS:

▶ Alternativ können Sie auch die Taste #/SCAN (20) kurz gedrückt halten. Im Display (9) wird ebenfalls CONN TRY angezeigt.

Telefonmenü Einstellungen

Dieses Menü ist nur aufrufbar, wenn ein Gerät erfolgreich mit dem Autoradio verbunden wurde.

◆ Drücken Sie die Taste T-MENU/TRANS (16). - Jeder weitere Drück der Taste T-MENU/TRANS ruft den nächsten Einstellungspunkt auf. Drehen Sie den VOL Multiregler (6), um die angezeigten Einstellungen zu ändern.

Folgende Einstellungen sind möglich:

PRE Hier haben Sie Zugriff auf die 10 gespeicherten NUM Kurzwahlnummern. Um eine Kurzwahlnummer zuzuweisen, gegen Sie wie folgt vor:

Wählen Sie mit dem VOL Multifunktionsregler (6) einen Speicherplatz aus (0-9).

i HINWEIS:

Ist ein Speicherplatz leer, wird EMPTY im Display angezeigt. Bei einem bereits belegten Speicherplatz wird die gespeicherte Telefonnummer angezeigt. Bestätigen Sie Ihre Auswahl mit der Taste SEL (6). Im Display wird DIAL→ angezeigt. ♦ Geben Sie mit Hilfe der Zifferntasten die gewünschte Telefonnummer ein. Speichern Sie die Telefonnummer durch Drücken der Taste SEL. Im Display wird SAVE OK angezeigt.

i HINWEIS:

▶ Sollten Sie eine oder mehrere Ziffern falsch eingegeben haben, können Sie die Ziffern mit der Taste-AOU/BND (15) löschen. Kurz drücken: Die Ziffern werden einzeln gelöscht. Lang drücken: Es werden alle eingegeben Ziffern gelöscht.

▶ Die gespeicherten Kurzwahlnummern gehen verloren, wenn das Autoradio mittels Taste RESET (29) zurückgesetzt wurde.

Deutsch

Eine gespeicherte Kurzwahlnummer verwenden

• Drücken Sie die Taste (5). Im Display wird DIAL → angezeigt.
• Halten Sie nun die entsprechende Zifferntaste gedrückt, um die gewünschte Telefonnummer anzurufen. Im Display wird die Anzeige CALLING angezeigt.

RECEI- Hier können Sie sich eine Liste der letzten ange- VED nommenen Telefonnummern anzeigen lassen.

Durch Drücken der Taste (5) können Sie die angezeigte Nummer anzurufen.

DIALED Hier können Sie sich die letzten 10 gewählten Telefonnummern anzeigen lassen.

MISSED Hier können Sie sich die Anrufe in Abwesenheit anzeigen lassen.

PHONE-BK Sie können 20 Telefonnummern von Ihrem Mobil-telefon kopieren. Diese werden dann in diesem Menü angezeigt. Um Telefonnummern von Ihrem Mobiltelefon zu übertragen, gehen Sie wie folgt vor:

Wählen Sie in Ihrem Mobiltelefon die Kontaktvisitenkarte aus, die Sie übertragen wollen. Wählen Sie die Option „Visitenkarte/Kontaktdaten per Bluetooth senden“. Übertragen Sie die Daten an das Autoradio. Die Kontaktdaten werden automatisch übernommen. Wollen Sie eine Telefonnummer aus dem PHONE-BK löschen, wählen Sie die Nummer aus und halten die 7/OU/BND Taste (15) gedrückt.

MANU Rufannahme-Einstellung

ANS / AUTO ♦ MANU ANS: Um ein Gespräch anzunehmen, müssen Sie die Taste (5) drücken. ANS ◆ AUTO ANS: Das Autoradio nimmt das Gespräch an, ohne dass Sie eine Taste drücken müssen.

TALK Stellen Sie hier die gewünschte Gesprächslautstärke ein.

Gespräch beenden

Mit der Taste /LOU/BND (15) beenden Sie abgehende bzw. eingehende Gespräche. Im Display wird CALL END angezeigt.

i HINWEIS:

Um ein eingehendes Gespräch abzulehnen, drücken Sie ebenfalls die Taste /LOU/BND (15).

Abgehende Gespräche

• Drücken Sie die Taste (5). Im Display wird DIAL angezeigt. Über die Zifferntasten erfolgt die Eingabe der Telefonnummer.

Die eingegebene Telefonnummer wird im Display des Autoradios angezeigt.

i HINWEIS:

Sollten Sie eine oder mehrere Ziffern falsch eingegeben haben, können Sie die Ziffern mit der Taste /LOU/BND (15) löschen.

Kurz drücken: Die Ziffern werden einzeln gelöscht. Lang drücken: Es werden alle eingegebenen Ziffern gelöscht.

Um die gewünschte Nummer anzurufen, drücken Sie anschließend die Taste (5). Im Display wird die Anzeige CALLING angezeigt.

Wahlwiederholung

Das Gerät speichert die zuletzt gewählte Rufnummer. Um diese aufzurufen, gehen Sie bitte wie folgt vor:

• Drücken Sie zweimal die Taste (5). Im Display wird LAST NUM angezeigt und anschließend die zuletzt gewählte Telefonnummer.
• Drücken Sie erneut die Taste (5), um die Telefonnummer anzurufen.

Ankommende Gespräche

Bei ankommenden Anrufen ertönt aus den Lautsprechern ein Klingelton. Sofern der Anrufer über ein CLIP-fähiges Telefon (Calling Line Identification Presentation, Rufnummernübermittlung) verfügt, erscheint im Display des Autoradios die Nummer des Anrufers. Ansonsten erscheint im Display die Anzeige „RINGING“.

Um ein ankommendes Gespräch entgegenzunehmen, betätigen Sie die Taste (5). Sie hören den Anrufer über die Lautsprecher in Ihrem Auto.

Gesprächstransfer zwischen Autoradio und Mobiltelefon

Sie haben die Möglichkeit, ein Gespräch wieder auf Ihr Mobiltelefon zu übertragen. Halten Sie hierfür die Taste T-MENU/TRANS (16) gedrückt. Im Display (9) wird TRANSFER angezeigt. Das Autoradio aktiviert den MUTE-Betrieb. Halten Sie diese Taste erneut gedrückt, wird das Gespräch wieder an das Autoradio übertragen.

Bluetooth zurücksetzen

Wichtig! Die abgespeicherten Telefonnummern gehen dabei verloren.

◆ Halten Sie im BT AUDIO Modus die 📞/LOU/BND Taste (15) gedrückt. Im Display wird BT RESET angezeigt.

Musikwiedergabe via A2DP (Advanced Audio Distribution Profile)

Hierbei handelt es sich um ein herstellerübergreifendes Bluetooth-Profil. Per Streaming werden Stereo-Audio-Signale

zwischen Abspielgerät (Quelle) und Empfängergerät kabellos übertragen. Um die Quelle fernsteuern zu können, muss das Abspielgerät das AVRCP-Profil (Audio Video Remote Control Profile) unterstützen.

Aufgrund der unterschiedlichen Gerätehersteller, Modelle und Softwareversionen kann eine volle Funktionalität nicht gewährleistet werden.

• Drücken Sie so oft die Taste MODE/PAIR (17), bis BT AUDIO auf dem Display angezeigt wird. Nachdem Sie die Geräte untereinander verbunden haben, starten Sie die Musikwiedergabe mit der Taste II (2). Je nach Gerätehersteller, Modell und Softwareversion müssen Sie vorher die Musikwiedergabe in Ihrem Mobiltelefon starten. ◆ Mit den Tasten ▶▶ (3) wählen Sie den nächsten bzw. vorherigen Musiktitel aus.

i HINWEIS:

▶ Die Loudness-Funktion kann im BT AUDIO Modus nicht angewendet werden. Ändern Sie ggf. die Klangeinstellungen in Ihrem Mobiltelefon.

Reinigung

Sicherheitshinweise

△ ACHTUNG:

Mögliche Beschädigung des Gerätes

▶ Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden.

Reinigung

◆ Reinigen Sie das Gehäuse ausschließlich mit einem leicht feuchten Tuch.

Fehlerbehebung

In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise, um Gefahren und Beschädigungen zu vermeiden.

Sicherheitshinweise

⚠️ WARNUNG:

Beachten Sie die folgenden Sicherheitshinweise, um Gefahren und Sachschäden zu vermeiden:

Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.

Fehlerursachen und -behebung

Bevor Sie das Gerät an den Kundendienst einschicken, überprüfen Sie anhand der folgenden Tabelle, ob Sie den Fehler selbst beseitigen können.

Fehler Mögliche	Ursache Lösung
Gerät lässt sich nicht einschalten.	Die Zündung ist nicht eingeschaltet.	Schalten Sie die Zündung durch Drehen des Schlüssels ein.
Kein Ton Die Laufstärke steht auf Minimum.		Heben Sie die Lautstärke an.
		Überprüfen Sie die Kabelverbindungen.
Die CD wird nicht geladen oder ausgeworfen.	Es befindet sich bereits eine CD im Gerät.	Entfernen Sie die CD.
	Die CD ist verkehrt herum eingelegt worden.	Legen Sie die CD mit der Beschriftung nach oben ein.
	Die CD ist verschmutzt oder defekt.	Säubern Sie die CD oder legen Sie eine andere CD ein.
	Das Format der CD wird vom Gerät nicht unterstützt.	Legen Sie eine andere CD ein.
	Fehler bei selbstgebrannter CD.	Überprüfen Sie die selbstgebrannte CD in einem anderen Abspielgerät.
	Die Temperatur im Fahrzeug ist zu hoch.	Lassen Sie das Fahrzeug auslüften, bis die Temperatur wieder auf Betriebstemperatur abgekühlt ist.
	Kondensation auf der Laserlinse	Schalten Sie das Gerät ein paar Stunden aus und versuchen Sie es dann erneut.
Die CD springt.	Der Einbauwinkel übersteigt 30°.	Korrigieren Sie den Einbauwinkel.
	Die CD ist sehr schmutzig oder defekt.	Säubern Sie die CD oder legen Sie eine andere CD ein.
Funktion- stasten funktionieren nicht.	Am Gerät liegt eine Störung vor.	Drücken Sie die Taste RESET (29).
	Das Bedienteil sitzt nicht korrekt.	Überprüfen Sie den korrekten Sitz des Bedienteils.
Radio und/oder die Automatische Senderspeicherung funktionieren nicht	Das Antennenkabel ist nicht korrekt angeschlossen	Überprüfen Sie das Antennenkabel auf korrekten Sitz.
	Die Sendersignale sind zu schwach	Stellen Sie die Sender manuell ein.
Sender-speicher funktioniert nicht.	Der Anschluss 4 im ISO-Anschluss A (Dauerplus) ist nicht richtig angeschlossen.	Überprüfen Sie die Kabelverbindungen. Beachten Sie hierzu das Kapitel „Anschluss“
Gerät am USB-Anschluss funktioniert nicht.	Der USB-Anschluss ist für Geräte, die nach der USB-Norm funktionieren, bestimmt. Nicht alle am Markt erhältliche Geräte erfüllen diese Norm. Unter Umständen ist ein Gerät, das nicht nach USB-Norm funktioniert, angeschlossen.	Schließen Sie ein Gerät an, das nach USB-Norm funktioniert. Stellen Sie sicher, das der Datenträger mit dem Dateisystem FAT32 formatiert ist.
SD/MMC-Speicherkarte funktioniert nicht.	Das Gerät liest die Karte nicht.	Überprüfen Sie die Karte. Schieben Sie sie mit der beschrifteten Seite nach oben zeigend ein. Stellen Sie sicher, dass der Datenträger mit dem Dateisystem FAT32 formatiert ist.
Eine Verbindung via Bluetooth nicht möglich.	Bluetooth ist in Ihrem Mobiltelefon ausgeschaltet.	Aktivieren Sie Bluetooth in Ihrem Mobiltelefon.
Kein Audiosignal bei Bluetooth-Verbindung	Autoradio ist nicht an der Audioquelle angemeldet.	Überprüfen Sie, ob die Verbindung besteht. Melden Sie ggf. das Autoradio erneut an der Audioquelle an.
	Lautstärke zu gering	Erhöhen Sie die Lautstärke am Autoradio
		Erhöhen Sie die Lautstärke an der Audioquelle.

Fehler Mögliche	Ursache Lösung
Autoradiolässt sich nichtverbinden	Anmeldungfunktioniert nicht	Überprüfen Sie, ob dieAudioquelle das A2DP Protokoll unterstützt.
	Audioquelle istausgeschaltet	Schalten Sie dieAudioquelle ein
	Bluetooth ist ander Audioquelleausgeschaltet.	Schalten Sie dieBluetooth Funktion inder Audioquelle ein.
	Bluetooth-Version wird nichtunterstützt.	Verwenden Sie einanderes Abspielgerät.
Kein DABRadioempfang	DAB Antenne falsch ausgerichtet	Richten Sie sie vertikalaus.
	In Ihrem Gebietwird kein DigitalRadio empfangen
Störungenbeim DABRadioempfang	Standortbedingtkönnen einigeSender in IhrerRegion eventuellnicht oder nurmit Störungenempfangenwerden.⇒ siehe auch Hinweis aufSeite 15 „DAB Radiofunktionen“	Schalten Sie aufFM Betrieb, umdiese Sender zuempfangen. Soferndiese Sender überUKW ausgestrahltwerden. InformierenSie sich hierzu aufder Internetseite desRadiosenders.

Technische Daten

Allgemein

Eingangsspannung ...... DC 12 V (negative Erdung)

Stromverbrauch ....15 A (max.)

Betriebstemperatur ....+5 ... +40 °C

Feuchtigkeit (keine Kondensation) 5 - 90 %

Einbaumaße (L x B x H) 182 x 175 x 52 mm

maximale Ausgangsleistung ....4 x 40 W (PMPO)

Klang-Steuerbereich

- Bässe (bei 100 Hz) ....±10 dB

- Höhen (bei 10 kHz) ....±10 dB

Radio

Frequenzbereich FM (UKW) 87,5 - 108 MHz

nutzbare Empfindlichkeit (UKW) 4 μV

Zwischenfrequenz (UKW) 10,7 MHz

Kanaltrennung ....>25 dB

Frequenzbereich (MW) 522 - 1620 kHz

Zwischenfrequenz (MW) 450 kHz

nutzbare Empfindlichkeit (MW) 36 dBu

Frequenzbereich (DAB) 174 \~ 240 MHz

Empfindlichkeit (DAB) -100+/- 5 dBm

Bluetooth

Bluetooth Unterstützung ......V2.0 + EDR

Reichweite ......ca. 3 Meter

Sendefrequenz 2,4 GHz

Protokolle ......A2DP / AVRCP

CD-Player

Störabstand > 60 dB

Kanaltrennung ....> 55 dB

Frequenzgang.... 40 Hz - 18 kHz

Anforderungen MP3/WMA-Format

Komprimierungsrate 16 - 320 kBit/s

Abtastrate 44,1 kHz

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.

Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

1. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
2. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
3. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung,

Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der Woche

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation.

Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden
2. Einpacken
3. Ab zur Post damit

Fertig, so einfach geht es!

Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen • Downloadbereich für Firmwareupdates • FAQ's, die Ihnen Problemlösungen anbieten - Kontaktformular - Zugang zu unseren Zubehör- und Ersatzteile-Webshops

Auch nach der Garantie sind wir für Sie da! – Kostengünstige Reparaturen zum Festpreis!

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ihnen damit erhebliche Kosten.

Stand 06 2012

Konformitätserklärung

Hiermit erklärt die Firma ETV – Elektro-technische Vertriebsgesellschaft mbH, dass sich das Gerät AR 4029 DAB in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für Funkentstörung von Kraftfahrzeugmotoren mit Fremdzündung (2004/104/EC) und der R&TTE Richtlinie (1999/5/EG) befindet.

Geprüft für den Betrieb in Deutschland.

Bitte führen Sie das ausgediente Gerät einer umweltgerechten Entsorgung zu.

Fundstelle der EG-Konformitätserklärung

Die vollständige EG-Konformitätserklärung können Sie beziehen über:

ETV

Elektro-technische Vertriebsgesellschaft mbH

Industriering Ost 40

D-47906 Kempen

24 Deutsch

Index

A

A2DP 19

Alternative Frequenzen (AF) 14

Anschlüsse an der Geräterückseite 8

Anschluss eines externen Verstärkers 9

Antennenstrom-Anschluss A5 (ISO A)....8

Anti-Schock-Funktion 15

Ausbau 10

Ausschalten 12

Automatisches Speichern....14

B

Bedienteil abnehmen 12

Bedienteil einsetzen 11

Belegung der ISO-Anschlüsse ....8

Betriebsart CD wählen 16

Betriebsart RADIO wählen 14

Bluetooth 17

C

CD einlegen 15

CD herausnehmen 15

D

DAB Antenne ....10

DAB Radiofunktionen 15

E

Einbau ISO-Schacht 10

Einbau (Toyota oder Nissan)....11

Einschalten 12

Einstellungen

AREA....13

Balance 12

Bässe 12

BEEP 13

EON TA 13

Fader 12

Höhen 12

HOUR 13

Lautstärke....12

MASK 13

PI 13

P-VOL 13

REG 13

RETUNE 13

TA VOL 13

TA 13

F

Frequenzbereich wählen 14

G

Gespeicherten Sender aufrufen 14

Gespeicherte Sender durchlaufen 14

L

Lieferumfang ....7

Loudness-Funktion 13

P

Programmtyp (PTY) 15

R

Regionalprogramme (REG)... 13

S

Schneller Vor-/Rücklauf....16

Sender automatisch suchen....14

Sender manuell einstellen 14

Sender speichern 14

Suchfunktionen 16

T

Taste DSP 14

Taste EQ 14

Taste RESET 14

Titel kurz anspielen 16

Titel überspringen 16

V

Verkehrsfunk

(TA - „Traffic Announcement“) 15

Verzeichnis überspringen 16

W

Wiedergabe unterbrechen 16

Wiederholungsfunktion 16

Z

Zufallswiedergabe aller Titel 16

Übersicht

Einleitung 26

Vorwort 26

Vertriebsgesellschaft mbH
