BEDIENUNGSANLEITUNG EDF 6023 WA++ ECG

Innenraum der Geschirrspülmaschine....6

INSTALLATIONSHINWEISE 6

Platzierung der Geschirrspülmaschine 6

Anschließen der Wasserleitung....7

Anschließen des Ablaufschlauches....7

Installation der Spülmaschine unter die Küchenarbeitsplatte 8

Anschließen an das Stromnetz 8

ANWENDUNGSHINWEISE 8

Vor der ersten Inbetriebnahme 8

Wasserenthärter....9

Waschmittel....11

Vorratsbehälter für Klarspüler 12

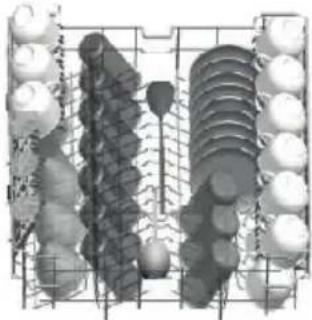

Befüllen der Körbe 13

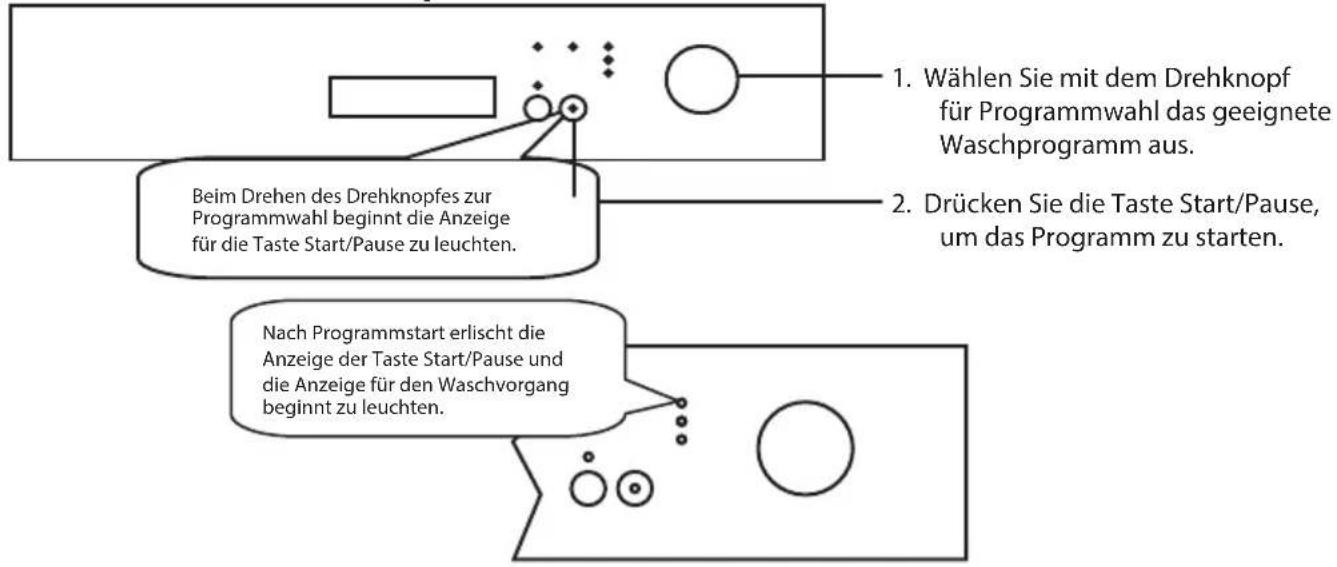

INBETRIEBNAHME DER GESCHIRRSPÜLMASCHINE UND AUSWAHL DES WASCHPROGRAMMES....15

Einschalten der Geschirrspülmaschine....15

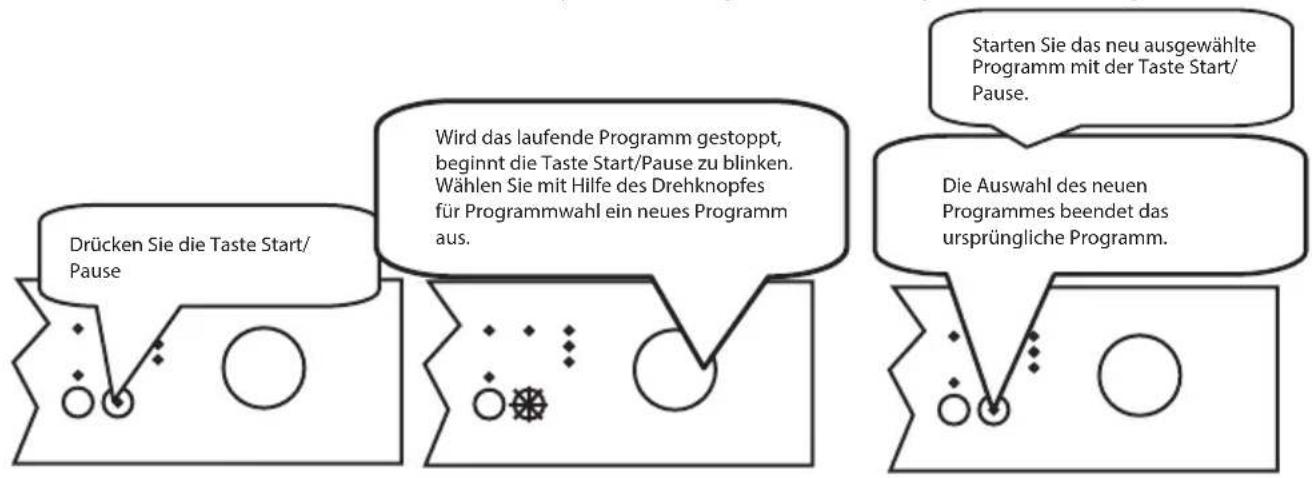

Änderung des Programmes....15

Programm widerrufen....16

Ausschalten der Geschirrspülmaschine 16

Geschirr herausnehmen....16

BESCHREIBUNG DER WASCHPROGRAMME....17

WARTUNG UND REINIGUNG....18

Filtersystem 18

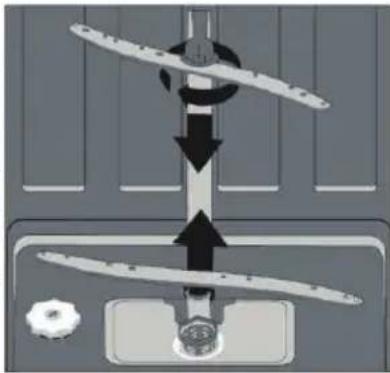

Reinigung der Sprüharme....19

Zulaufschlauch-Filter 19

PROBLEMBEHEBUNG 19

Fehlercodes 19

TECHNISCHE ANGABEN 21

SICHERHEITSHINWEISE

Bitte aufmerksam lesen und für den künftigen Gebrauch gut aufbewahren!

Warnung: Die in dieser Anleitung aufgeführten Sicherheitsvorkehrungen und Hinweise umfassen nicht alle Umstände und Situationen, zu denen es kommen könnte. Der Anwender muss begreifen, dass der gesunde Menschenverstand, Vorsicht und Sorgfalt zu Faktoren gehören, die sich in kein Produkt einbauen lassen. Diese Faktoren müssen durch den Anwender bzw. mehrere Anwender bei der Verwendung und der Bedienung dieses Gerätes gewährleistet werden. Wir haften nicht für Schäden, die durch den Transport, eine unsachgemäße Verwendung, Spannungsschwankungen oder eine Modifikation des Gerätes entstehen.

Um Bränden oder Stromunfällen vorzubeugen, müssen bei der Verwendung von elektrischen Geräten u.a. folgende Grundmaßnahmen eingehalten werden:

- Kinder ab 8 Jahren und Personen mit verminderten physischen und mentalen Fähigkeiten sowie mangelnden Erfahrungen und Kenntnissen können dieses Gerät nur unter Aufsicht benutzen oder nachdem diese über einen gefahrlosen Gebrauch unterwiesen wurden und möglichen Gefahren infolge einer unsachgemäßen Verwendung verstehen. Kinder dürfen nicht mit dem Gerät spielen. Die seitens des Anwenders vorgenommenen Reinigungs- und Wartungsarbeiten dürfen nur Kinder ab 8 Jahren vornehmen, die überdies beaufsichtigt werden.

• Tür und Geschirrkörbe niemals mit Gewalt öffnen. Niemals auf der Tür sitzen oder auf diese hinaufsteigen.
• Heizkörper nach dem Waschgang nicht berühren.
• Geschirrspülmaschine erst nach dem Aufstellen einschalten. Während des Betriebes sollten Sie die Tür äußerst vorsichtig öffnen, da Verbrühungsgefahr besteht.
• Platzieren Sie keine schweren Gegenstände auf die offene Tür, die Geschirrspülmaschine könnte umkippen.

• Geschirr in die Spülmaschine geben:

• Gegenstände mit scharfen Kanten sollten so hineingelegt werden, damit sie nicht die Türdichtung beschädigen.

• Vorsicht: Messer und sonstige scharfe Gegenstände waagerecht in die Körbe ggf. mit Schneide nach unten hineinlegen.

• Geben Sie Acht, damit Gegenstände aus Kunststoff nicht die Heizkörper berühren.

• Kontrollieren Sie nach jedem Waschzyklus, dass der Behälter für Waschmittel leer ist.
• Waschen Sie in der Geschirrspülmaschine kein Kunststoffgeschirr, das nicht für Geschirrspülmaschinen geeignet ist.
• Benutzen Sie nur Reinigungsmittel und Klarspüler, die für die Geschirrspülmaschine geeignet sind.
• Benutzen Sie nur Reinigungsmittel und Klarspüler, die für automatische Geschirrspülmaschinen geeignet sind. Benutzen Sie niemals Seifen, Waschpulver oder Reinigungsmittel für Handwäsche.
  • Schützen Sie das Gerät vor Kindern.
• Kinder dürfen nicht in Kontakt mit dem Waschmittel kommen. Kinder sollten außer Reichweite der offenen Tür gehalten werden, da sich im Inneren der Geschirrspülmaschine Waschmittelreste befinden können.
• Waschmittel sind alkalisch und könnten bei Verzehr äußerst gefährlich sein! Vermeiden Sie Kontakt mit Haut und Augen. Bei offener Tür sind Kinder außer Reichweite der Geschirrspülmaschine zu halten.
• Tür nicht geöffnet lassen, um Unfälle durch Stolpern zu vermeiden.
• Ein beschädigtes Stromkabel dürfen nur der Hersteller, ein Servicearbeiter oder eine andere qualifizierte Person ersetzen. Auf diese Weise können Stromunfällen vermieden werden.
• Das Verpackungsmaterial sollte umweltfreundlich entsorgt werden.
• Benutzen Sie die Geschirrspülmaschine für den Zweck, für den Sie konzipiert wurde.
• Das Stromkabel darf während der Installation nicht gestreckt, gebogen oder belastet werden. Bedienelemente vor dem Anschließen nicht berühren.
• Benutzen Sie bei der Installation ein neues Schlauchset, alte Schläuche sollten nicht mehr benutzt werden.
• Falls sich im unteren Teil der Geschirrspülmaschine Belüftungsöffnungen befinden, dürfen diese nicht mit einem Teppich verdeckt werden.
• Das Verbrauchsgerät ist ausschließlich für den Haushaltsgebrauch bestimmt. Die Garantie erlischt bei kommerzieller Nutzung.

ERDUNG DES GERÄTES

- Dieses Gerät muss geerdet werden. Eine Erdung reduziert das Stromschlagrisiko bei Störungen oder Pannen. Das Gerät kommt mit einem dreiadrigen Stromkabel, das einen Stecker mit Erdungskontakt hat. Das Stromkabel muss an eine geerdete Steckdose gemäß den lokalen Vorschriften und Anordnungen angeschlossen werden. Ein falsches Anschließen der Erdung erhöht das Stromschlagrisiko.

- Falls Sie sich bzgl. der Erdung des Gerätes nicht sicher sind, wenden Sie sich an einen qualifizierten Techniker. Falls der Gerätestecker nicht mit Ihrer Steckdose übereinstimmt, bitten Sie einen qualifizierten Techniker, damit er die Steckdose auswechselt.

BESCHREIBUNG

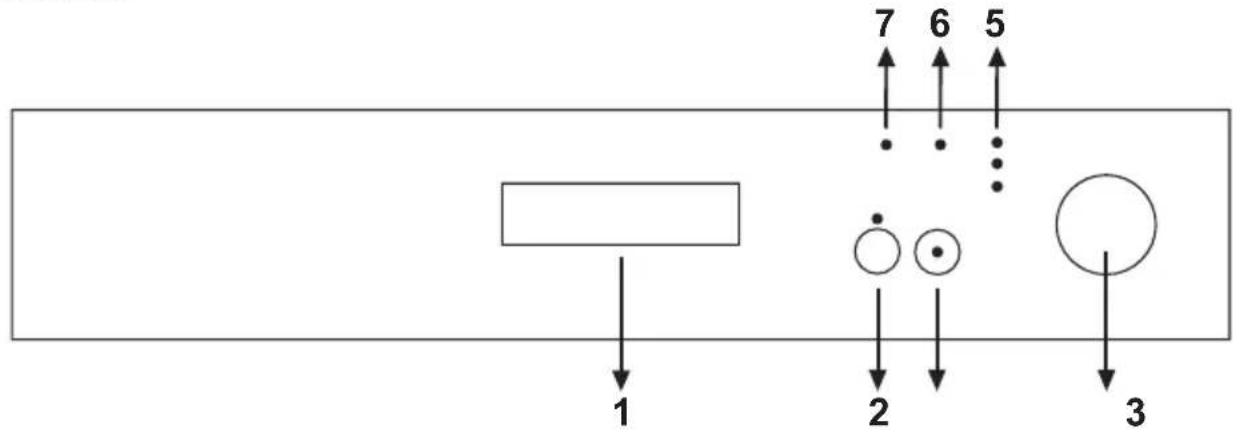

Bedienfeld

1. Türgriff

Der Türgriff dient zum Öffnen und Schließen der Spülmaschinentür.

2. Taste für verzögerten Start und Halbe Beladung

Durch mehrmaliges Drücken der Taste kann der Waschzyklus um 3, 6 oder 9 Stunden aufgeschoben werden. Die Funktion für halbe Beladung kann durch Halten der Taste (2) für 3 Sekunden aktiviert werden.

3. Taste Start/Pause

Mit der Taste Start/Pause starten Sie das gewünschte Programm, das mithilfe des Drehknopfes für Programmwahl (4) ausgewählt wurde. Die Anzeige für laufenden Waschzyklus beginnt zu leuchten. Sollten Sie das Programm stoppen, während die Anzeige für laufenden Waschzyklus leuchtet, beginnt die taste Start/Pause zu blinken.

4. Drehknopf für Programmwahl

Wählen Sie mit dem Drehknopf für Programmwahl das passendste Programm für Ihr Geschirr aus. In Position Off (AUS) ist die Spülmaschine ausgeschaltet.

5. Anzeige für Programmablauf

Mit Hilfe der Anzeigen für „Waschen/Trocknen/Ende“ können Sie den Programmablauf verfolgen.

• Waschen
• Trocknen
• Ende

6. Anzeige für Salzmangel

Befindet sich in der Spülmaschine zu wenig Salz, beginnt die Anzeige zu leuchten. Salz nachfüllen.

7. Anzeige für Klarspülermangel

Befindet sich in der Spülmaschine zu wenig Klarsrpüler, beginnt die Anzeige zu leuchten. Klarspüler nachfüllen.

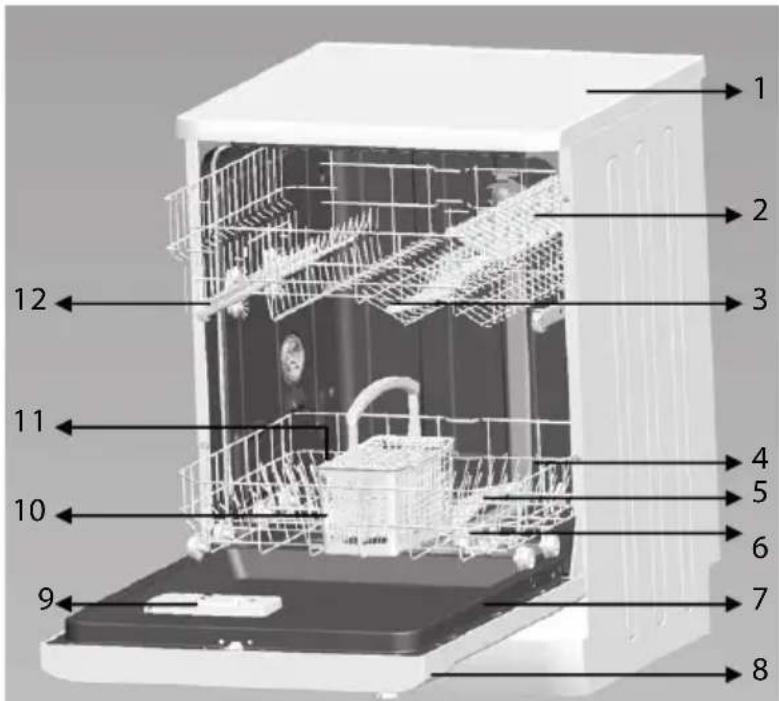

Innenraum der Geschirrspülmaschine

1. Obere Platte
2. Oberkorb mit Klappreihe
3. Oberer Sprüharm
4. Unterkorb
5. Unterer Sprüharm
6. Filter
7. Geräteschild
8. Bedienfeld
9. Behälter für Waschmittel und Klarspüler
10. Besteckkorb
11. Wasserenthärter
12. Führungsschiene des Oberkorbes

• Das Anschließen an das Stromnetz und an die Wasserzufuhr sollte ein qualifizierter Arbeiter vornehmen.
• Das Gerät darf nicht auf Zuleitungs- und Ablaufschläuchen oder dem Stromkabel stehen.
• Beim Anschließen an die Wasserleitung muss ein neues Schlauchset benutzt werden. Benutzen Sie keine alten Zuleitungsschläuche.

Platzierung der Geschirrspülmaschine

• Geschirrspülmaschine vor der Installation auspacken, sämtliches Verpackungsmaterial entfernen (s. Hinweise auf der Verpackung) und Geschirrspülmaschine auf mögliche Transportschäden überprüfen. Sollten Sie irgendeinen Schaden feststellen, unterbrechen Sie die Installation und kontaktieren Ihren Händler.
• Installieren Sie die Spülmaschine nicht an einem Ort, an dem die Temperatur unter 0 °C fallen könnte.
• Wählen Sie bei der Installation einen geeigneten Ort aus, an dem das Geschirr mühelos hineingelegt/herausgenommen werden kann.
• Platzieren Sie die Geschirrspülmaschine in der Nähe von Wasser- und Ablaufleitungen.
• Heben Sie die Geschirrspülmaschine beim Umstellen nicht mit Hilfe der Tür oder des vorderen Bedienfeldes.
  • Die Geschirrspülmaschine kann u.a. unter die Küchenarbeitsplatte geschoben werden. Geben Sie Acht, damit die Wasserzuleitung oder die Ablaufleitung beim Einschieben der Geschirrspülmaschine nicht eingeklemmt wird. Geben Sie Acht, damit die Geschirrspülmaschine nicht auf der Stromleitung steht.
• Stellen Sie die Geschirrspülmaschine auf einen geraden Fußboden. Die Geschirrspülmaschine kann mit Hilfe der einstellbaren Füße in eine waagerechte Position versetzt werden. Eine waagerechte Position sorgt für eine größere Stabilität, beugt unerwünschten Bewegungen vor und reduziert Vibrationen und Lärm. Eine richtige Positionierung sorgt u.a. für ein müheloses Öffnen/Schließen der Tür.
• Falls die Tür der Geschirrspülmaschine nicht richtig anliegt, überprüfen Sie, ob die Spülmaschine stabil und waagerecht steht. Falls nötig, Füße einstellen.

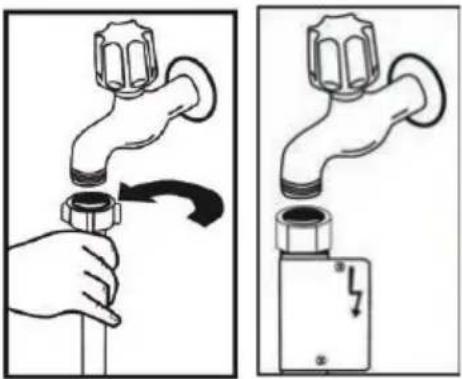

Anschließen der Wasserleitung

1. Der Wasserdruck sollte in einem Bereich von 0,03 bis 1,0 MPa liegen. Falls der Wasserdruck kleiner ist, wenden Sie sich an Ihren Techniker.
2. Der Zuleitungsschlauch darf weder gebogen noch verdreht sein.
3. Falls die Wasserleitungsrohre neu sind oder lange nicht benutzt wurden, lassen Sie zunächst etwas Wasser abfließen und warten, bis nur klares Wasser ausfließt.
4. Schlauchendstück an die Wasserzuleitung aufsetzen und Schraubung nachziehen.
5. Dichtigkeit der Verbindung überprüfen.
6. Zuleitungshahn vor dem Gebrauch der Geschirrspülmaschine öffnen.

Bemerkung: Einige Modelle kommen mit einem Aquastopschlauch, der im Falle einer Gerätestörung oder einer Beschädigung des Schlauches die Wasserzufuhr stoppt. Schlauch niemals herrichten und ein Einklemmen oder Knicken des Schlauches vermeiden.

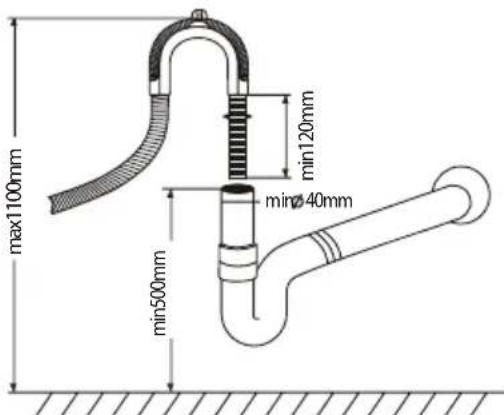

Anschließen des Ablaufschlauches

Schließen Sie den Ablaufschlauch an die Abflussleitung an und vergewissern sich, dass der Schlauch weder gebogen noch geknickt ist. Falls der Ablaufschlauch zu kurz ist, wenden Sie sich an eine autorisierte Kundendienststelle und wünschen einen längeren Schlauch aus demselben Material. Denken Sie daran, dass der Schlauch, obgleich verlängert, nicht länger als 4 Meter sein darf. Ein längerer Ablaufschlauch könnte die Funktionsfähigkeit der Geschirrspülmaschine beeinträchtigen. Der Schlauch muss gut an die Abflussleitung befestigt werden, damit er sich während des Waschvorganges nicht löst.

max1100mm min120mm min40mm min500mm

Anschließen an den Siphon

Die Abwasserleitung muss in 50 cm Höhe (Minimum) und 100 cm (Maximum) über dem Boden der Geschirrspülmaschine angeschlossen werden. Der Ablaufschlauch sollte mit einer Klemme befestigt werden. Das lose Schlauchende darf nicht ins Wasser getaucht sein.

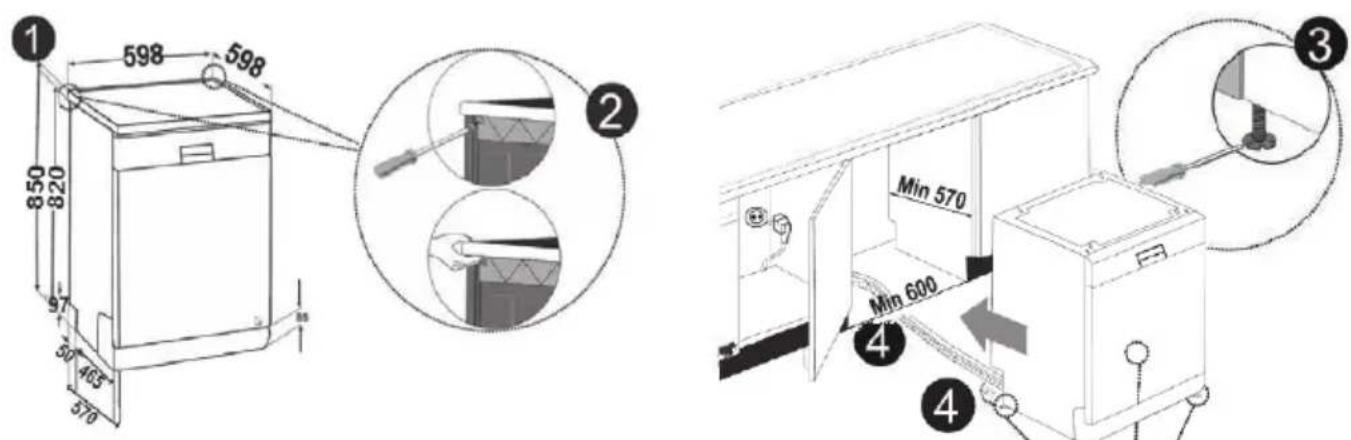

Installation der Spülmaschine unter die Küchenarbeitsplatte

1 598 598 850 820 97 50 465 570 2 3 Min 570 Min 600 4 4

Deutsch

Möchten Sie die Spülmaschine unter die Küchenarbeitsplatte installieren, vergewissern Sie sich, dass unter der Küchenarbeitsplatte genügend Platz ist und die Strom- und Wasserleitungen eine solche Installation ermöglichen. Sollten Sie zu dem Entschluss kommen, dass der Bereich unter der Küchenarbeitsplatte geeignet ist, (siehe Bild ①), nehmen Sie die obere Platte der Spülmaschine ab, siehe Bild ②.

Hinweis: Der Bereich, in dem Sie die Spülmaschine mit abgenommener Platte installieren, sollte stabil sein, damit er nicht die Stabilität der Spülmaschine beeinträchtigt.

Falls Sie die obere Platte der Spülmaschine abnehmen möchten, entfernen Sie die Schrauben, mit denen diese an der Rückseite der Spülmaschine befestigt ist. Drücken Sie die obere Platte 1 cm nach hinten und nehmen diese ab.

Gleichen Sie die Spülmaschine mit Hilfe der einstellbaren Füße aus (siehe Bild 3). Positionieren Sie die Spülmaschine an der gewünschten Stelle unter der Küchenarbeitsplatte. Geben Sie Acht, damit die Schläuche oder das Stromkabel nicht geknickt werden.

Hinweis: Nach dem Abnehmen der oberen Platte kann die Spülmaschine in einem Bereich mit folgenden Ausmaßen (siehe Bild) ④ installiert werden.

Anschließen an das Stromnetz

Ehe Sie den Stecker in die Steckdose stecken, sollten Sie folgendes überprüfen:

• Die Steckdose ist geerdet und entspricht den geltenden Normen.
• Die Steckdose entspricht dem maximalen Anschlusswert des Gerätes (s. Geräteschild).
• Die Spannung in der Steckdose entspricht der Spannung auf dem Typenschild.

- Die Steckdose stimmt mit dem Gerätestecker überein. Sollte dies nicht der Fall sein, wenden Sie sich an einen autorisierten Techniker, der die Steckdose auswechselt. Benutzen Sie weder Verlängerungskabel noch Mehrfachsteckdosen.

HINWEIS

• Gebrauchsanweisung nach dem Gebrauch gut aufbewahren.
  • Die Gebrauchsanweisung enthält wichtige Informationen.

ANWENDUNGSHINWEISE

Vor der ersten Inbetriebnahme

1. Vor der Inbetriebnahme muss folgendes überprüft werden.

• Die Geschirrspülmaschine steht gerade und ist stabil.
• Das Zuleitungsventil ist offen.
- Aus den Schlauchverbindungen entkommt kein Wasser.

• Das Stromkabel wurde angeschlossen.
• Die Steckdose steht unter Spannung.
• Die Zuleitungs- und Abflaufschläuche sind weder eingeklemmt noch verflochten.
- Von der Geschirrspülmaschine wurde sämtliches Verpackungsmaterial und Aufkleber entfernt.

1. Wasserenthärter einstellen.

2. Geben Sie in den Salzbehälter 1 kg Salz und befüllen bis zum Rand mit Wasser.

3. Klarspüler in den Vorratsbehälter geben.
4. Waschmittel in den Behälter geben

Wasserenthärter

Damit die Spülmaschine richtig arbeiten kann, benötigt diese weiches Wasser, also mit minimalen Kalkgehalt. Anderenfalls könnten auf dem Geschirr und an den Innenflächen des Gerätes Kalkablagerungen zurückbleiben. Hartes Wasser hat einen negativen Einfluss auf den Wirkungsgrad beim Waschen, Trocknen und Polieren. Das durch den Wasserenthärter fließende Wasser wird von Ionen befreit, die für die Wasserhärte zuständig sind. Das Wasser wird entsprechend enthärtet, damit optimale Ergebnisse erzielt werden können. Die Wasserhärte bestimmt, wie schnell die Ionen im Wasserenthärter-System angesammelt werden. Das Wasserenthärter-System muss regeneriert werden, damit sein Wirkungsgrad-Maximum gewährleistet wird. Zu diesem Zwecke dient Salz, das in die Wasserenthärtungsanlage gegeben wird.

• Benutzen Sie ausschließlich Salz, das für Geschirrspülmaschinen geeignet ist. Salz, das nicht für Geschirrspülmaschinen geeignet ist (z.B. Speisesalz) könnte den Wasserenthärter beschädigen. Der Hersteller haftet nicht für Schäden infolge der Anwendung eines ungeeigneten Salztyps.
  • Füllen Sie das Salz unmittelbar vor Beginn eines kompletten Waschprogrammes nach. Somit beugen Sie

einer Korrosion vor, die auf Salzkristalle oder eine ausgelaufene Lösung am Boden der Geschirrspülmaschine zurückzuführen ist.

Salz in den Wasserenthärter hinzugeben

Der Salzbehälter befindet sich unter dem Unterkorb. Befüllen Sie diesen folgendermaßen:

1. Nehmen Sie den Unterkorb heraus, schrauben den Behälterdeckel ab und nehmen diesen ab ①.
2. Befüllen Sie den Salzbehälter zum ersten Mal, geben Sie in diesen 1 kg Salz ② und füllen bis zum Rand Wasser nach ③. Mit dem Trichter ④ wird der Vorgang um einiges einfacher. Deckel erneut aufsetzen und zuschrauben.

3. Nach jedem 20. bis 30. Waschzyklus sollte Salz in den Salzbehälter gegeben werden (etwa 1,5 kg). Wasser sollte in den Salzbehälter nur vor der Erstverwendung gegeben werden.

4. Wir empfehlen in den Salzbehälter feingemahlenes Salz oder Pulversalz zu geben. Benutzen Sie keine Salztabletten, die Enthärterfunktion könnte sich dadurch allmählich verschlechtern.

5. Nach dem Start der Spülmaschine wird die Wasserenthärtungsanlage mit Wasser befüllt. Aus diesem Grund sollte das Salz vor der Inbetriebnahme der Spülmaschine nachgefüllt werden. Die überlaufene Salzlösung wird somit während des Waschvorganges sofort abgespült. Beabsichtigen Sie nach dem Nachfüllen von Salz kein Waschprogramm zu starten, sollten Sie dennoch ein kurzes Programm ohne Geschirr laufen lassen, um Korrosion infolge der überlaufenen Salzlösung zu vermeiden.

6. Sie können die Salzmenge mithilfe eines Schauloches im Deckel des Salzbehälters überprüfen. Die Salzmenge ist ausreichend, falls das Schauloch grün ist. Anderenfalls sollte Salz nachgefüllt werden.

Einstellung des Wasserenthärters

Der Wirkungsgrad der Spülmaschine hängt von der Wasserhärte ab. Aus diesem Grund wurde die Spülmaschine mit einem System ausgestattet, das die Wasserhärte des aus dem Wasserhahn fließendem Wassers reduziert. Die richtige Einstellung dieses Systems erhöht die Effektivität von Waschvorgängen. Informationen über die

Wasserhärte in Ihrer Region erhalten Sie bei Ihrem Wasserlieferanten. Oder Sie können einen Teststreifen (beigefügt) benutzen.

1. Öffnen Sie die Verpackung mit dem Teststreifen.
2. Lassen Sie etwas Wasser ablaufen (etwa 1 Minute).
3. Tauchen Sie den Teststreifen für 1 Sekunden in das Wasser.
4. Nehmen Sie den Teststreifen heraus, schütteln diesen leicht ab und warten 1 Minute lang.
5. Stellen Sie den Wasserenthärter anhand der gemessenen Werte ein.

Stufe 1 Stufe 2 Sehr wenig Kalk Stufe 3 Wenig Kalk Stufe 4 Durchschnittliche Kalkgalt Stufe 5 Höherer Kalkgalt Stufe 6 Hoher Kalkgeilt

Wasserhärte-Tabelle

Wasserhärte-Stufen	In Deutschland (dH)	In Frankreich (dH)	In Großbritannien (dH)	Wasserhärte-Anzeige
1 0–5 0–9	0–6 Anzeige für Waschprogramm leuchtet.
2 6–11 10	20–7–14 Anzeige für Waschprogrammende leuchtet.
3 12–17	21–30 15–21	Anzeige für Taste Start/Pause leuchtet.
4 18–22	31–40 22–28	Anzeige für Waschprogramm/-ende leuchtet.
5 23–31	41–55 29–39	Anzeige für Waschprogramm und Anzeige für Taste Start/Pause leuchtet.
6 32–50	56–90 40–63	Anzeige für Waschprogrammende und Anzeige für Taste Start/Pause leuchtet.

Bemerkungen:

• Bei einer Wasserhärte über 90 dF (französische Härteskala) oder falls Sie Quellenwasser benutzen, empfehlen wir einen Filter oder eine Wasseraufbereitungsanlage zu benutzen.
  • Ab Werk wurde der Wert 3 eingestellt.

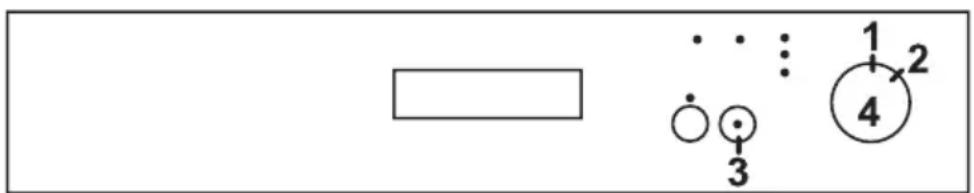

Einstellung der Wasserhärte

Stellen Sie den Wasserenthärter anhand des Wasserhärtetests folgendermaßen ein.

• Versetzen Sie den Drehknopf für Programmwahl/Ausschalttaste (4) in Position 1.
  • Halten Sie die Taste Start/Pause (3).
• Drehknopf für Programmwahl/Ausschalttaste (4) einen Schritt weiter im Uhrzeigersinn drehen, bis dieser in Position 2 versetzt wird.
• Taste Start/Pause (3) solange gedrückt halten, bis alle Anzeigen blinken. Anschließend wird die Wasserhärte-Anzeige mit der voreingestellten Angabe angezeigt (siehe Tabelle auf der vorherigen Seite).
  • Die Einstellung kann jetzt gemäß Wasserhärte-Tabelle durch mehrmaliges Drücken der Taste Start/Pause (3) geändert werden.

- Gewünschte Wasserhärte einstellen und Spülmaschine ausschalten, indem Sie den Drehknopf für Programmwahl/Ausschalttaste (4) in Position 1 versetzen. Die zuletzt eingestellte Wasserhärte wird gespeichert.

Hinweis: Falls Sie umziehen, empfehlen wir die Wasserhärte am neuen Wohnort gemäß Wasserqualität erneut einzustellen. Dieser Vorgang ist erforderlich, um eine optimale Leistung der Spülmaschine zu gewährleisten.

Waschmittel

Reinigungsmittel enthalten chemische Stoffe, die Unreinheiten auf dem Geschirr lösen, entfernen und aus der Geschirrspülmaschine ausspülen. Hierfür sind die meisten herkömmlichen Reinigungsmittel geeignet.

Richtige Anwendung von Waschmitteln

Benutzen Sie nur Waschmittel, die für die Geschirrspülmaschine geeignet sind. Waschmittel sollten auf einem trockenen und sauberen Ort aufbewahrt werden. Waschmittel kurz vor Programmstart hinzugeben. Nur die empfohlene Waschmittelmenge dosieren. Allzu große Waschmittelmengen könnten Kratzer auf Gläsern hinterlassen. Darüber hinaus lösen sich große Waschmittelmengen schlecht auf. Mehr Informationen erhalten Sie von dem jeweiligen Waschmittelhersteller.

Waschmitteldosierung

1. Falls der Behälterdeckel geschlossen ist, drücken Sie auf den Riegel, damit sich dieser öffnet, siehe Bild ①.

2. Im Behälter befinden sich Markierungen, anhand denen die jeweilige Waschmittelmenge bestimmt werden kann. In den Behälter gehört maximal 40 cm ^3 Waschmittelmenge.

3. Behälter öffnen, Waschmittel in das größere Fach B geben (25 cm ^3 bei starker Verschmutzung oder 15 cm ^3 bei leichter Verschmutzung, siehe Bild ②).

4. Bei eingetrockneten Lebensmittelresten oder einer vollbeladenen Spülmaschine 5 cm ^3 Waschmittel in das Vorwaschfach A geben und Spülmaschine starten.

- In Abhängigkeit vom Verschmutzungsgrad und Wasserhärte, könnte eine größere Waschmittelmenge erforderlich sein.

1. Behälterdeckel zuklappen und von oben leicht drücken, um diesen zu schließen.

Allgemeine Empfehlungen

Gewöhnlich handelt es sich um Waschmittel samt Klarspüler und Wasserenthärter (Salz). Bei 2in1 Tabletten ist darauf zu achten, welche Bestandteile in den Tabletten enthalten sind (ob Waschmittel + Spülmittel oder Waschmittel + Salz).

Allgemein gilt, dass kombinierte Waschmittel nur unter bestimmten Bedingungen wirksam sind, da diese eine voraus gegebene Waschmittel- und Klarspüler-/Salzmenge enthalten.

Was berücksichtigt werden sollte:

1. Vor dem Gebrauch dieser Produkte sollten Sie sich vergewissern, dass sie Ihrer Wasserhärte entsprechen (s. Empfehlung des Hersteller auf der Produktverpackung).
2. Diese Produkte sollten gemäß Empfehlungen der Herstellers benutzt werden.
3. Tabletten sollten niemals in den Bereich der Spülmaschine oder in den Besteckkorb gegeben werden. Tabletten gehören in den Waschmittelbehälter.
4. Sollten bei der ersten Verwendung von 3in1 Produkten Probleme auftreten, wenden Sie sich an die Kundenhotline des Tablettenherstellers.

Bemerkungen:

- Möchten Sie mit kombinierten Waschmitteln bessere Ergebnisse erzielen, geben Sie in die Spülmaschine Salz und Klarspüler und stellen Wasserhärte sowie Klarspülerdosierung auf ein Minimum ein.

- Die Löslichkeit von Tabletten verschiedener Hersteller kann in Abhängigkeit von Temperatur und Zeit variieren. Aus diesem Grund empfehlen wir nicht diese Waschmittel bei kurzen Waschzyklen zu benutzen. Für kurze Waschprogramme sollten pulverförmige Waschtabletten benutzt werden.

Falls Sie beschließen, kombinierte Tabletten weiterhin nicht mehr zu benutzen

1. Behälter mit Salz und Klarspüler nachfüllen.
2. Wasserhärte auf Höchststufe einstellen und Waschprogramm ohne Geschirr starten.
3. Richtigen Wasserhärte-Wert einstellen.
4. Entsprechende Klarspüler-Dosierung einstellen.

Vorratsbehälter für Klarspüler

Klarspüler-Funktion

Der Klarspüler wird automatisch am Ende der Klarspülung dosiert. Es beugt Flecken und Streifen während der Trocknung vor. Trotz der verbreiteten irrtümlichen Meinung, sind diese nicht nur für einen größere Glanz zuständig, sondern verbessern auch die Geschirrtrocknung. Geben Sie Acht, damit im Vorratsbehälter stets eine ausreichende Menge an hochwertigem Klarspüler ist.

Vorratsbehälter für Klarspüler nachfüllen und einstellen

1. Deckel drehen und abnehmen, um den Vorratsbehälter zu öffnen ①.
2. Klarspüler vorsichtig in den Vorratsbehälter nachfüllen, bis die Anzeige für Klarspülermenge ② dunkel wird.
3. Deckel erneut aufsetzen und zuschrauben.
4. Falls Sie nach dem Waschen Wassertropfen oder Kalkflecken feststellen, sollten Sie die Klarspüler-Dosierung erhöhen. Falls Sie weißliche klebrige Flecken auf dem Geschirr und Messern bzw. eine bläuliche Schicht auf Gläsern feststellen, sollten Sie die Klarspüler-Dosierung reduzieren. Der Vorratsbehälter ③ kann in einem Bereich von 1 bis 6 eingestellt werden. Ab Werk wurde der Wert 3 eingestellt.

Wenn es Zeit ist, den Klarspüler nachzufüllen

Die dunkel gewordene Anzeige B weist darauf hin, dass im Vorratsbehälter genügend Klarspüler ist. Die helle Anzeige A weist darauf hin, dass der Klarspüler nachgefüllt werden sollte.

Hinweis

- Ausgelaufenen Klarspüler mit einem saugfähigen Tuch entfernen. Auf diese Weise beugen Sie einer übermäßigen Schaumbildung während des nächsten Waschvorganges

vor. Benutzen Sie ausschließlich Marken-Klarspüler. Befüllen Sie den Vorratsbehälter nur mit Klarspüler. Die Geschirrspülmaschine könnte beschädigt werden.

Befüllen der Körbe

Die besten Ergebnisse erzielen Sie, indem Sie folgende Anweisungen befolgen. Funktionsweise und Design der Geschirr- und Besteckkörbe können in Abhängigkeit vom jeweiligen Gerätemodell variieren.

Hineinlegen und Herausnehmen von Geschirr aus den Körben

• Entfernen Sie größere Speisereste vom Geschirr. Angebrannte Speisereste in Pfannen zunächst einweichen lassen. Das Geschirr muss vorher nicht unter fließendem Wasser abgespült werden.
• Gegenstände folgendermaßen in die Geschirrspülmaschine hineinlegen:

– Gegenstände wie Tassen, Gläser, Töpfe, Schüssel u. dgl. sollten mit dem Boden nach oben hineingelegt werden.
– Gefäße mit gekrümmten oder gewölbten Teilen sollten schräg hineingelegt werden, damit aus ihnen Wasser ausfließen kann.
- Ordnen Sie die Gegenstände so, damit diese nicht umkippen.
– Ordnen Sie die Gegenstände so, damit sich die Sprüharme ungehindert bewegen können.
– Suppen- und Teelöffel sollten so verteilt werden, damit diese nicht zusammenkleben.

• Weingläser mit langen Stielen sollten an die Korbkante anlehnen oder mithilfe der Klappreihe fixiert werden. Sie sollten nicht andere Gegenstände in der Spülmaschine berühren. Hohe Gläser sollten sich nicht berühren und gegenseitig stützen. Eine solche Position ist instabil und könnte die Gläser beschädigen.
• Besonders kleine Gegenstände gehören nicht in die Geschirrspülmaschine, da diese durch den Korb hindurchfallen könnten.
• Um ein Verletzungsrisiko zu vermeiden, sollten scharfe Gegenstände mit langem Griff (z.B. Serviergabeln oder Brotmesser) mit der Schneide nach unten oder horizontal in die Spülmaschine gegeben werden.
• Beim Hineinlegen von Geschirr sollten beide Körbe (oben und unten) gleichzeitig herausgezogen werden, um ein Umkippen zu vermeiden.

Befüllen des Oberkorbes

In den Oberkorb gehören zerbrechlichere und kleinere Gegenstände wie Gläser, Tassen, Untertassen, Teller, Schüssel und flache Schüsseln (sofern diese nicht sehr verschmutzt sind). Geschirr und Besteck so platzieren, damit sie vom Wasserstrom nicht umgekippt werden.

Beispiel einer geeigneten Anordnung von Geschirr im Oberkorb, siehe Bild ①.

Befüllen des Unterkorbes

Größere Gegenstände und Gegenstände, die mühelos zu waschen sind wie Töpfe, Pfannen, Deckel, Teller und Schüssel, gehören in den Unterkorb. Teller und Deckel sollten an den Seiten des Korbes platziert werden, damit sie den oberen Sprüharm nicht behindern. Töpfe, Schüssel u. dgl. müssen mit dem Boden nach

oben hineingelegt werden. Tiefe Töpfe sollten schräg hineingelegt werden, damit aus ihnen Wasser ausfließen kann. Für Beispiele einer geeigneten Anordnung von Geschirr im Unterkorb siehe Bild ② und ③.

Im Oberkorb befinden sich Klappreihen (A a B), die runter- oder hochgeklappt werden können. Falls runtergeklappt A, können Tassen auf die Klappreihe gegeben werden. Falls hochgeklappt B, können in den Oberkorb hohe Gläser gegeben werden. In die Klappreihen können u.a. lange Gabeln, Messer oder Löffel länglich positioniert werden.

a b

Beispiele einer nicht geeigneten Geschirranordnung

Geschirr, das nicht für die Geschirrspülmaschine geeignet ist

Völlig ungeeignet Nicht zu empfehlen

Besteck mit Griffen aus Holz, Porzellan, Horn oder Perlmutt.

Geschirr aus Kunststoff, der nicht wärmebeständig ist.

Besteck mit geklebten Teilen, die nicht wärmebeständig sind.

Zusammengeklebtes Geschirr und Besteck.

Zinn- und Kupfergegenstände.

Kristallglas.

Gegenstände aus Stahl, die rosten.

Holzbretter.

Gegenstände aus synthetischen Stoffen.

Einige Glastypen können nach mehrmaligem Waschen matt werden.

Teile aus Silber und Aluminium können verblassen. Glasierte Muster können durch häufiges Waschen in der Geschirrspülmaschine verblassen.

BEMERKUNGEN

• In die Geschirrspülmaschine gehören keine Gegenstände, die durch Zigarettenasche, Wachs oder Farbe verschmutzt sind. Achten Sie beim Kauf einer neuen Küchenausstattung darauf, damit dieses für die Geschirrspülmaschine geeignet ist.
• Geschirrspülmaschine niemals überlasten. Benutzen Sie kein Geschirr, dass nicht für die Geschirrspülmaschine geeignet ist. Nur so erzielen Sie gute Ergebnisse und sparen Energie.

HINWEIS

• Vergewissern Sie sich, dass kein Gegenstand durch den Korbboden hindurchgeht.
• Scharfe Gegenstände müssen mit der Schneide nach unten hineingelegt werden!

Beschädigung von Gläsern und sonstigem Geschirr

Mögliche Ursachen:

• Ungeeigneter Glas- oder Produkttyp. Chemische Zusammensetzung des Waschmittels.
• Ungeeignete Wassertemperatur und Programmlänge.

Empfohlene Lösung:

• Benutzen Sie Geschirr aus Glas oder Porzellan, das laut Hersteller für die Geschirrspülmaschine geeignet ist.
• Benutzen Sie feine Waschmittel, die für den jeweiligen Geschirrtyp geeignet sind. Falls nötig, holen Sie beim Hersteller des Waschmittels weitere Informationen ein.
• Wählen Sie ein Programm mit einer niedrigeren Temperatur aus.
• Glas und Besteck möglichst bald nach dem Waschen aus der Geschirrspülmaschine herausnehmen, um Beschädigung vorzubeugen.

INBETRIEBNAHME DER GESCHIRRSPÜLMASCHINE UND AUSWAHL DES WASCHPROGRAMMES

Einschalten der Geschirrspülmaschine


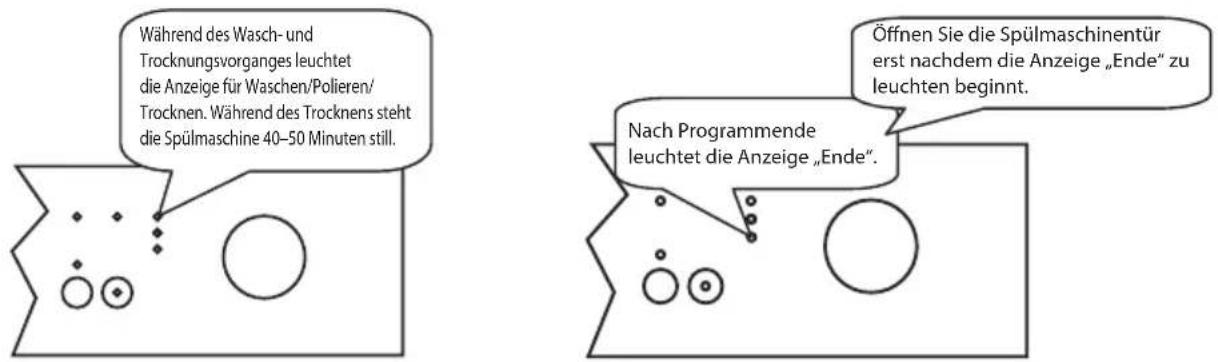

Überwachung des Programmes

Der Programmablauf kann mithilfe von Anzeigen auf dem Bedienfeld verfolgt werden.

Während des Wasch- und Trocknungsvorganges leuchtet die Anzeige für Waschen/Polieren/Trocknen. Während des Trocknens steht die Spülmaschine 40–50 Minuten still. Öffnen Sie die Spülmaschinentür erst nachdem die Anzeige „Ende“ zu leuchten beginnt. Nach Programmende leuchtet die Anzeige „Ende”.

Änderung des Programmes

Möchten Sie während des laufenden Wachszyklus das Programm ändern, gehen Sie wie folgt vor:


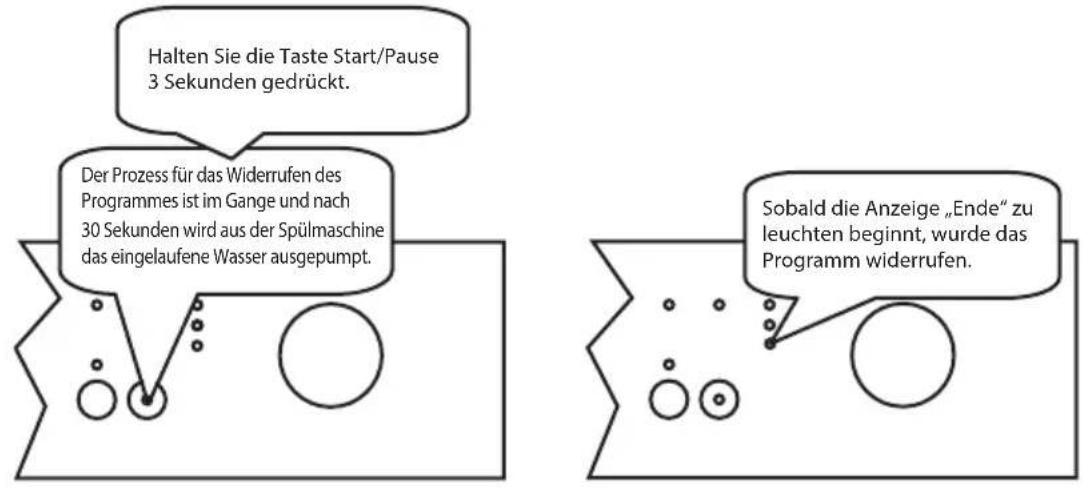

Programm widerrufen

Möchten Sie das Programm widerrufen, gehen Sie wie folgt vor.

Halten Sie die Taste Start/Pause 3 Sekunden gedrückt. Der Prozess für das Widerrufen des Programmes ist im Gange und nach 30 Sekunden wird aus der Spülmaschine das eingelaufene Wasser ausgepumpt. Sobald die Anzeige „Ende“ zu leuchten beginnt, wurde das Programm widerrufen.

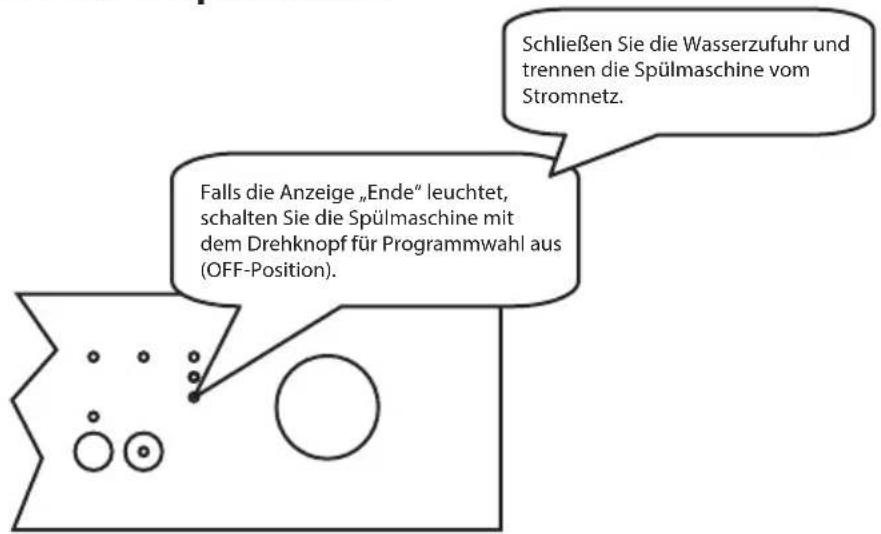

Ausschalten der Geschirrspülmaschine

Schließen Sie die Wasserzufuhr und trennen die Spülmaschine vom Stromnetz. Falls die Anzeige „Ende“ leuchtet, schalten Sie die Spülmaschine mit dem Drehknopf für Programmwahl aus (OFF-Position).

BEMERKUNGEN

• Sie können nach Ablauf des Waschprogrammes die Tür ein wenig öffnen, um den Trocknungsprozess zu beschleunigen.
• Öffnen Sie dir Tür vorsichtig, der hinaustretende Dampf ist heiß!
• Wird während des Waschprogrammes die Tür geöffnet oder die Stromversorgung unterbrochen, wird der Waschvorgang nach dem Schließen der Tür oder Wiederherstellung der Stromversorgung fortgesetzt.
• Während des Waschvorganges ist ein Öffnen der Tür gefährlich, da eine Verbrühungsgefahr durch heißes Wasser besteht.
• Wird während der Trocknungsphase die Tür geöffnet oder die Stromversorgung unterbrochen, wird das Programm beendet. Sie können ein neues Programm auswählen.

Geschirr herausnehmen

• Warten Sie einige Minuten lang ehe Sie das Geschirr herausnehmen, damit Sie nicht mit heißem Geschirr manipulieren, das zerbrechen könnte. Auf diese Weise kann das Geschirr besser trocknen.
• Leeren Sie zunächst den unteren Korb und erst dann den oberen Korb. Auf diese Weise vermeiden Sie das Abtropfen von Wasser aus dem oberen auf den unteren Korb.

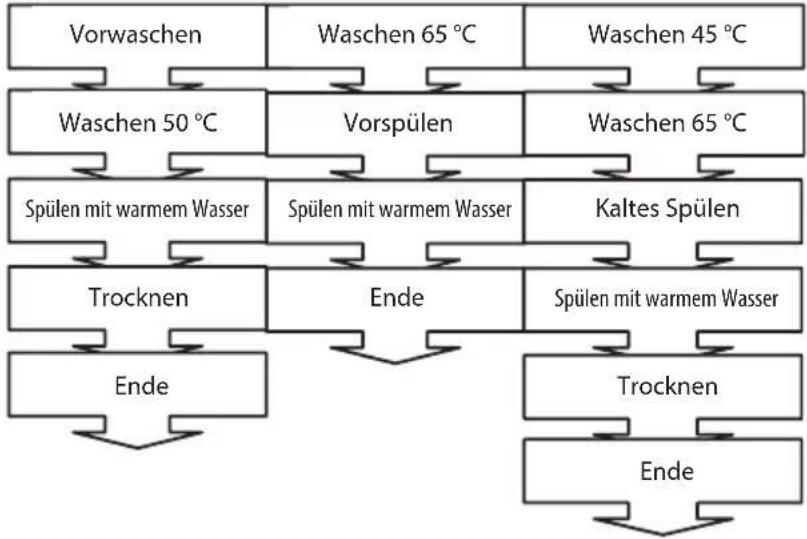

BESCHREIBUNG DER WASCHPROGRAMME

Bezeichnung des Programmes	Referenzprogramm
Programmname und Temperatur	Eco50°C	SchnellerWaschprogramm50 min / 65°C	Intensiv65 °C
Verschmutzungstyp	Kaffee, Milch,Tee,kalte Gerichte,Gemüse,kurzfristig	Suppen, Saucen,Pasta, Eier, Pilaw,Kartoffeln,gebratene undpanierte Gerichte	Suppen, Saucen,Pasta, Eier, Pilaw,Kartoffeln,gebratene undpanierte Gerichte
Verschmutzungsgrad mittel mittel stark
Waschmittelmenge B: 25/15 cm3, A: 5 cm3	A+B A+B A+B

Programmlänge (min) 165		50	117
Energieverbrauch (kWh) 1,00		1,35	1,61
Wasserverbrauch (I) 12,0		12,7	17,2

Für halbe Beladung gelten folgende Werte

Programmlänge (min) 145		46	96
Energieverbrauch (kWh) 0,97		1,22	1,40
Wasserverbrauch (l) 12,0		12,7	12,2

Hinweis:

• Kurze Waschprogramme beinhalten keine Trocknungsphase.
  • Die oben angeführten Werte wurden unter Laborbedingungen im Einklang mit den zuständigen Normen gemessen. Ist-Werte können in Abhängigkeit von den Nutzungs- und Umgebungsbedingungen variieren (Wasserdruck, Netzspannung, Wassertemperatur am Eingang und Umgebungstemperatur).

WARTUNG UND REINIGUNG

Eine regelmäßige Reinigung der Spülmaschine verlängert ihre Lebensdauer.

Reinigung der äußeren Oberfläche

• Reinigen Sie das Bedienpaneel mit einem befeuchteten Tuch. Nach der Reinigung sollte das Bedienpaneel gut getrocknet werden.
• Benutzen Sie zur Reinigung der Geschirrspülmaschine keine scharfen Gegenstände, Schleifpulver oder aggressiven Reinigungsmittel.

Reinigung der Tür

- Benutzen Sie bei der Reinigung der Türränder ein Tuch mit etwas warmem Wasser. Benutzen Sie keine Reinigungsmittel in Sprühdosen, damit das Wasser nicht in das Türschloss oder in ein Elektroteil gelangt. Benutzen Sie weder abrasive Reinigungsmittel noch Pulver, welche die Oberfläche beschädigen könnten. Auch einige Küchentücher könnten auf der Oberfläche Spuren oder Kratzer hinterlassen.

Reinigung des Innenraums der Spülmaschine

- Innerhalb der Spülmaschine könnten sich fett und Kalkablagerungen ansammeln. In einem solchen Fall sollte die Spülmaschine folgendermaßen gereinigt werden: Befüllen den Waschmittelbehälter, wählen ein Waschprogramm mit einer hohen Temperatur aus und starten diesen ohne Geschirr. Sollte diese Vorgehensweise nicht helfen, benutzen Sie spezielle Reinigungsmittel, die für Spülmaschinen bestimmt sind.

Der Filter schützt die Pumpe vor dem Eindringen von größeren Speiseresten und sonstigen Objekten. Speisereste können den Filter verstopfen. Aus diesem Grund muss der Filter von Zeit zu Zeit herausgenommen und gereinigt werden. Das Filtersystem besteht aus einem feinen Mikrofilter A, einem groben Filter B und einem flachen Filter (Hauptfilter) C.

1. Falls Sie das Filtersystem herausnehmen und reinigen möchten, drehen Sie dieses entgegen dem Uhrzeigersinn und nehmen heraus ①.
2. Ziehen Sie den flachen Filter heraus ③.
3. Ziehen Sie aus dem Mikrofilter den groben Filter heraus ② und spülen den Mikrofilter unter laufendem Wasser ab.
4. Flachen Filter zurückgeben.
5. Groben Filter in den Mikrofilter geben und gemäß Markierungen abgleichen.
6. Mikrofilter in den flachen Filter einschieben und in Pfeilrichtung drehen, bis dieser festsitzt 4.

- Die regelmäßige Reinigung des Filters optimiert die Leistung und das Waschergebnis. Der Filter fängt Partikel aus dem Waschwasser ein und ermöglicht somit eine Wiederverwendung des Wassers während des Waschvorganges.

• Die Geschirrspülmaschine kann nicht ohne Filter benutzt werden. Eine falsche Lagerung des Filters kann die Leistung der Geschirrspülmaschine reduzieren und Geschirr sowie Besteck beschädigen.

- Klopfen Sie niemals auf den Filter. Ein deformierter Filter könnte die Funktionsfähigkeit der Geschirrspülmaschine beeinträchtigen.

Reinigung der Sprüharme

Eine regelmäßige Reinigung der Sprüharme ist sehr wichtig. Hierbei werden Chemikalien aus dem harten Wasser entfernt, da Kalkablagerungen Düsen und Lager verstopfen. Der obere Sprüharm kann herausgenommen werden, nachdem die Mutter oben am Sprüharm ausgeschraubt wurde. Der untere Sprüharm kann durch Ziehen nach oben herausgenommen werden. Reinigen Sie die Sprüharme mit warmem Wasser. Benutzen Sie eine feine Bürste, um die Düsen zu reinigen. Sobald die Sprüharme eingehend gereinigt wurden, können diese wieder aufgesetzt werden.

Zulaufschlauch-Filter

Der Zulaufschlauch-Filter beugt einer Beschädigung der Spülmaschine durch Unreinheiten vor, die in das Gerät aus der Wasserleitung gelangen. Filter und Zulaufschlauch sollten von Zeit zu Zeit überprüft und gereinigt werden. Möchten Sie den Filter reinigen, schließen Sie die Wasserzufuhr und trennen den Zulaufschlauch vom Wasserhahn. Nehmen Sie den Filter heraus und spülen unter fließenden Wasser ab. Gereinigten Filter zurückgeben und Zulaufschlauch erneut auf den Wasserhahn aufsetzen.

Wie Sie die Geschirrspülmaschine in einem guten Zustand halten

Nach jedem Waschvorgang

Sperren Sie nach jedem Waschvorgang die Wasserzufuhr und lassen die Tür ein wenig geöffnet, damit sich im Inneren weder Feuchtigkeit noch Gerüche bilden.

Stromkabel herausziehen

Trennen Sie das Gerät vor jeder Reinigung und Instandhaltung vom Stromnetz. Riskieren Sie niemals.

Benutzen Sie weder Lösungsmittel noch abrasive Reinigungsmittel

Benutzen Sie zur Reinigung der äußeren Teile und Gummiteile keine Lösungsmittel oder abrasive Reinigungsmittel. Benutzen Sie ausschließlich ein Tuch mit etwas warmem Seifenwasser. Flecken und Ablagerungen auf den Innenseiten können mit einem befeuchteten Tuch mit etwas Essiglösung oder mit einem speziellen Waschmittel für Geschirrspülmaschinen entfernt werden.

Urlaub

Falls Sie die Geschirrspülmaschine längere Zeit nicht benutzen werden, starten Sie einen Waschzyklus ohne Geschirr, trennen die Geschirrspülmaschine vom Stromnetz, sperren die Wasserzufuhr und lassen die Tür ein wenig geöffnet. Auf diese Weise beugen Sie unerwünschten Gerüchen vor und schonen die Türöffnung.

Umstellen der Geschirrspülmaschine

Falls die Geschirrspülmaschine woanders aufgestellt werden muss, transportieren Sie diese womöglich in einer vertikalen Position. Falls nötig, kann die Geschirrspülmaschine auf die Rückseite gelegt werden.

Dichtung

Nahrungsmittelreste, die in der Tür gefangen geblieben sind, können Gerüche im Inneren der Geschirrspülmaschine verursachen. Aus diesem Grund sollte die Dichtung regelmäßig mit einem feuchten Schwamm gereinigt werden.

PROBLEMBEHEBUNG

Fehlercodes

Einzelne Fehlercodes werden am Bedienfeld angezeigt. Mit folgenden Empfehlungen (s. Tabelle) können Sie das Problem von alleine beheben. Falls die Probleme andauern, wenden Sie sich an eine autorisierte Kundendienststelle.

Fehlercode			Beschreibung der Störung Lösung
Waschen Ende	Start/Pause
			Wenig Wasser. • Vergewissern Sie sich, dass die Wasserzufuhr völlig geöffnet ist.• Schließen Sie die Wasserzufuhr, trennen den Zulaufschlauch und reinigen den Eingangsfilter des Schlauchs.• Spülmaschine einschalten. Sollten die Probleme überdauern, kontaktieren Sie den Kundenservice.
			Fehler bzgl. der kontinuierlichen Wasserzufuhr.	• Sperren Sie die Wasserzufuhr.• Wenden Sie sich an den Kundenservice.
			Abwasser kann nicht abgelassen werden.	• Verstopfter Zuleitungsschlauch.• Spülmaschinenfilter könnten verstopft sein.• Spülmaschine aus- und einschalten und Programm widerrufen.• Sollten die Probleme überdauern, wenden Sie sich an den Kundenservice.
			Gewünschte Wassertemperatur kann nicht erzielt werden. Defektes Heizelement oder Temperatursensor.	• Wenden Sie sich an den Kundenservice.
			Überlaufalarm hat sich aktiviert. • Schalten Sie die Spülmaschine aus und schließen die Wasserzufuhr.• Wenden Sie sich an den Kundenservice.
			Defekte elektronische Karte. • Wenden Sie sich an den Kundenservice.

Eine der Programmanzeigen leuchtet und die Taste Start/Pause blinkt:

- Geöffnete Spülmaschinentür. Tür schließen.

Programm startet nicht

• Überprüfen Sie, ob das Stromkabel angeschlossen ist
• Überprüfen Sie die Sicherungskasten/Fl-Schutzschalter.
• Vergewissern Sie sich, dass die Wasserzufuhr geöffnet ist.
• Vergewissern Sie sich, dass die Spülmaschinentür geschlossen ist
• Vergewissern Sie sich, dass die Spülmaschine mit der Ein-/Ausschalttaste eingeschaltet wurde.
• Überprüfen Sie, dass Filter und Zulaufschlauch-Filter nicht verstopft sind.

Die Anzeigen „Waschen/Trocknen“ und „Ende“ blinken

• Der Überlaufalarm wurde aktiviert.
• Schließen Sie die Wasserzufuhr und wenden Sie sich an eine autorisierten Kundenservice.

Die Anzeigen erlischen nicht nach Programmbeendigung

- Ausschalttaste wurde nicht gedrückt.

Im Behälter für Waschmittel bleiben Waschmittelreste zurück

- Das Waschmittel wurde in einen nassen Behälter gegeben.

Nach Programmende bleibt Wasser in der Spülmaschine

• Verstopfter oder verdrehter Ablaufschlauch.
• Verstopfte Filter.
  • Das Programm wurde noch nicht beendet.

Die Spülmaschine stoppte während des Waschzyklus

• Stromausfall
• Fehler bei der Wasserzufuhr.
• Das Programm wechselte zum Modus „Pause“.

Während des Waschvorganges sind Stöße und Aufprälle hörbar

• Falsch geordnetes Geschirr.
• Die Sprüharme stoßen auf das Geschirr.

Auf dem Geschirr sind Lebensmittelreste geblieben

• Das Geschirr wurde falsch geordnet, sodass das Wasser aus den Sprüharmen nicht an alle Teller gelangen konnte.
• Überfüllter Korb.
  • Die Teller stehen zu dicht nebeneinander.
• Wenig Waschmittel.
• Ungeeignetes Waschprogramm.
  • Die Sprüharme wurden durch Lebensmittelreste verstopft.
• Verstopfte Filter.
  • Falsch installierte Filter.
• Verstopfte Ablaufpumpe.

Weiße Flecken auf dem Geschirr

• Sie haben zu viel Waschmittel benutzt.
• Der Vorratsbehälter für Klarspüler wurde zu niedrig eingestellt.
• Trotz der hohen Wasserhärte wurde im Wasserenthärter kein spezielles Salz benutzt.
• Der Wasserenthärter wurde zu niedrig eingestellt.
• Der Deckel des Salzbehälter ist nicht richtig geschlossen.

Das Geschirr ist nicht richtig abgetrocknet

• Sie haben ein Programm ohne Trocknung ausgewählt.
• Der Vorratsbehälter für Klarspüler wurde zu niedrig eingestellt.

- Das Geschirr wurde zu früh aus der Spülmaschine rausgenommen.

Rostige Flecken auf dem Geschirr

• Rostfreies Geschirr geringerer Qualität.
• Hohe Konzentration an Salz im Wasser.
- Der Deckel des Salzbehälter ist nicht richtig geschlossen.
- Beim Nachfüllen des Salzbehälters wurde das Geschirr innerhalb der Spülmaschine kontaminiert.
• Falsch geerdete Spülmaschine.

Sollten die Probleme trotz empfohlener Abhilfemaßnahmen überdauern, oder sollten andere Mängel auftreten, kontaktieren Sie einen autorisierten Kundenservice.

HINWEIS

- Falls Wasser entkommt, sperren Sie das Zuleitungsventil und wenden sich an eine autorisierte Kundendienststelle. Falls Sie auf dem Boden des Waschbereiches Wasser feststellen, was auf ein Überlaufen oder Entkommen von Wasser zurückzuführen ist, entfernen Sie dieses vor der nächsten Inbetriebnahme der Geschirrspülmaschine.

TECHNISCHE ANGABEN

Technische Angaben für eine Geschirrspülmaschine gemäß EU-Vorschriften Nr. 1059/2010:

Hersteller ECG
Modell EDF 6023 WA++
EAN 8592131505612
Anzahl der Geschirrsets 12
Energieeffizienzklasse1	A++
Wasserverbrauch pro Jahr2	258 kWh
Stromverbrauch pro Standard-Waschzyklus 0,9 kWh
Stromverbrauch im Aus-Zustand 0,5 W
Stromverbrauch im Standby-Modus 1,0 W
Wasserverbrauch pro Jahr3	3360 l
Wirkungsgrad beim Trocknen4	A
Standard-Waschzyklus5	Eco
Programmlänge Standard-Waschzyklus 165 min
Geräuschpegel 54 dB(A)
Montage Freistehend
Höhe	850 mm
Höhe (ohne obere Platte)	820 mm
Breite	596 mm
Tiefe	598 mm
Gewicht	46 kg
Anschlusswert	2200 W
Nennspannung / Frequenz	220–240 Vac / 50 Hz
Strom	10 A

Wasserdruck (hydrodynamischer Druck)

$$ 0, 3 - 1 0, 0 \text { bar } = 0, 0 3 - 1, 0 \text { MPa } $$

Bemerkung:

1 A + + + (höchster Wirkungsgrad) bis D (niedrigster Wirkungsgrad)
2 Der Energieverbrauch von 258 kWh pro Jahr bezieht sich auf 280 Standard-Wachzyklen mit kaltem Wasser und Programme mit einem kleineren Energieverbrauch. Der wirkliche Energieverbrauch hängt von der Anwendungsweise des Gerätes ab.
3 Der Wasserverbrauch von 3360 Liter pro Jahr bezieht sich auf 280 Standard-Wachzyklen. Der tatsächliche Wasserverbrauch hängt von der Anwendungsweise des Gerätes ab.

4 A (höchster Wirkungsgrad) bis G (niedrigster Wirkungsgrad)

5 Das Programm Eco ist ein Referenzprogramm, auf den sich die Energieverbrauchskennzeichnung bezieht. Dieses Programm ist zum Waschen von normal verschmutztem Geschirr bestimmt. Das wirkungsvollste Programm aus Sicht des Energie- und Wasserverbrauches in dieser Geschirrkategorie.

Das Gerät erfüllt sämtliche europäische Normen und Vorschriften in gültiger Fassung:

- LVD - EU Richtlinie 2014/35/EU

- EMC - EU Richtlinie 2014/30/EU

- EUP 1016/2010

- LVD – EU Richtlinie 2014/35/EU - EMC – EU Richtlinie 2014/30/EU - EUP 1016/2010

Die angeführten Werte wurden unter spezifischen Arbeitsbedingungen im Einklang mit den zuständigen Normen gemessen. Die Ergebnisse können in Abhängigkeit von Geschirrmenge, Verschmutzungsgrad, Wasserhärte, Waschmittelmenge u.ä. variieren.

Diese Gebrauchsanweisung wurde gemäß den Normen und Vorschriften der EU ausgearbeitet.

VERWENDUNG UND ENTSORGUNG DER VERPACKUNG

Verpackungspapier und Wellpappe – zum Altpapier geben. Verpackungsfolie, PET-Beutel, Plastikteile – in den Sammelcontainer für Plastik.

ENTSORGUNG DES PRODUKTES NACH ABLAUF DER LEBENSDAUER

Die Entsorgung der verwendeten elektrischen und elektronischen Geräte (gültig in den Mitgliedsländern der EU und weiteren europäischen Ländern mit dem eingeführten System der Abfalltrennung)

Das abgebildete Symbol auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt nicht als Hausmüll abgegeben werden soll. Das Produkt geben Sie an einem Ort ab, der für das Recycling von elektrischen und elektronischen Geräten bestimmt ist. Die richtige Entsorgung des Produktes schützt Sie vor negativen Einflüssen auf die menschliche Gesundheit und des Lebensraumes.

Das Recycling des Materials trägt zum Schutz der Naturressourcen bei. Mehr Informationen über das Recycling dieses Produktes gibt Ihnen die Kommunalbehörde, Organisationen für die Bearbeitung von Hausabfall oder die Verkaufsstelle, in der Sie das Produkt erworben haben.

Dieses Produkt erfüllt die Anforderung der EU-Richtlinien über elektromagnetische Kompatibilität und elektrische Sicherheit.

08/05

Bedienungsanleitung s. www.ecg-electro.eu.

Eine Änderung des Textes und der technischen Parameter vorbehalten.

OBSAH

POPIS 6

Ovládací panel....6

Vnitřek myčky 7

POKYNY K INSTALACI 7

Umístění myčky 7

Vee pehmendaja....68

Bei Beschwerden rufen Sie die Telefonnummer

09971/4000-6080 an. (Mo - Fr 9:00 - 16:00)

Čeština

K+B Progres, a.s.

U Expertu 91 tel.: [phone]

250 69 Kličany e-mail: [e-mail]

Eesti keel

K+B Progres, a.s.

U Expertu 91 tel.: [phone]
