Typ produktu	Volně stojící myčka nádobí
Model	EDF 6023 WA++
Počet míst	12
Třída energetické účinnosti	A++
Roční spotřeba energie	258 kWh
Roční spotřeba vody	3360 L
Třída účinnosti sušení	A
Hlučnost	54 dB(A)
Rozměry (V x Š x H)	850 x 596 x 598 mm
Hmotnost	46 kg
Příkon	2200 W
Jmenovité napětí / frekvence	220–240 V / 50 Hz
Rozsah tlaku vody	0.03–1.0 MPa
Programy	Eco 50°C, Fast 50 min / 65°C, Intensive 65°C
Standardní program (Eco)	165 min, 1.00 kWh, 12.0 L
Změkčovač vody	Nastavitelný (6 úrovní)
Odložený start	3, 6 nebo 9 hodin
Funkce poloviční náplně	Ano
Filtrační systém	Třístupňový filtr (mikro, hrubý, plochý)
Bezpečnostní prvky	Aquastop, dětská pojistka, uzemnění
Instalace	Pod pracovní desku nebo volně stojící
Vnitřek myčky	Nerezová ocel, nastavitelný horní koš
Ovládací panel	LED indikátory pro sůl, leštidlo, průběh programu

Často kladené otázky - EDF 6023 WA++ ECG

Co mám udělat před prvním použitím?

Ujistěte se, že je myčka vyrovnaná, připojte k vodě a elektřině, otevřete vodovodní kohoutek, přidejte sůl do změkčovače (1 kg a vodu), doplňte leštidlo a nastavte tvrdost vody podle místní vody.

Jak nastavím změkčovač vody?

Otočte volič programu do polohy 1, stiskněte a podržte Start/Pauza, poté otočte volič na 2 při držení tlačítka. Uvolněte, když indikátory blikají, poté opakovaně stiskněte Start/Pauza pro výběr úrovně tvrdosti podle tabulky tvrdosti vody. Vypněte pro uložení.

Jaký prací prostředek mám použít?

Používejte pouze prací prostředky určené pro automatické myčky nádobí, jako je prášek, gel nebo tablety. Nepoužívejte prostředky na ruční mytí nádobí. U tablet se ujistěte, že jsou vloženy do dávkovače pracího prostředku.

Jak správně naložit myčku?

Umístěte větší hrnce a pánve do spodního koše dnem vzhůru a menší předměty (sklenice, šálky) do horního koše. Ujistěte se, že ostré předměty jsou umístěny ostřím dolů a že nic neblokuje ramena ostřikovače. Nepřetěžujte.

Jaké programy jsou k dispozici?

Myčka nabízí Eco 50 °C (standardní, 165 min), Fast 50 min / 65 °C (rychlý, 50 min) a Intensive 65 °C (intenzivní, 117 min). Eco je nejúspornější standardní program.

Jak zruším probíhající program?

Stiskněte a podržte tlačítko Start/Pauza po dobu 3 sekund. Spotřebič začne rušit program a vypouštět vodu. Když se rozsvítí indikátor Konec, program je zrušen.

Co znamená blikání chybového kódu 'Wash' a 'End'?

To indikuje nedostatečný přívod vody. Zkontrolujte, zda je vodovodní kohoutek plně otevřený, vyčistěte filtr přívodní hadice a restartujte. Pokud problém přetrvává, kontaktujte servis.

Jak vyčistit filtry?

Vyjměte spodní koš, odšroubujte filtrační systém proti směru hodinových ručiček a vytáhněte nahoru. Rozeberte hrubý a mikrofiltr, opláchněte pod tekoucí vodou, složte a znovu nainstalujte. Nepoužívejte myčku bez filtrů.

Proč jsou na mém nádobí bílé skvrny?

Bílé skvrny jsou obvykle způsobeny tvrdou vodou. Ujistěte se, že je dávkovač soli naplněn a změkčovač vody je správně nastaven. Také zkontrolujte hladinu a dávkování leštidla. Podle potřeby upravte nastavení.

Mohu použít myčku bez horní desky pro instalaci pod pracovní desku?

Ano, horní desku můžete odstranit odšroubováním zezadu a posunutím dozadu. Ujistěte se, že prostor je stabilní a že elektrické a vodovodní přípojky jsou přístupné. Výška myčky se bez horní desky snižuje na 820 mm.

NÁVOD K OBSLUZE EDF 6023 WA++ ECG

Připojení hadice přívodu vody 7

Připojení odpadní hadice....8

Instalace myčky pod pracovní desku kuchyňské linky 8

Zapojení do sítě 8

POKYNY K POUŽÍVÁNÍ 9

Před prvním uvedením do provozu....9

Změkčovač vody....9

Použití mycího prostředku 11

Dávkovač leštidla....12

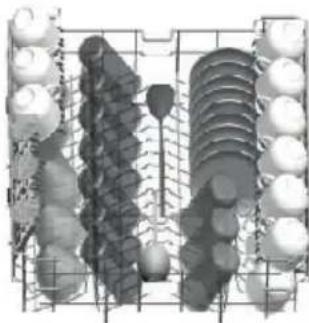

Plnění košů myčky 13

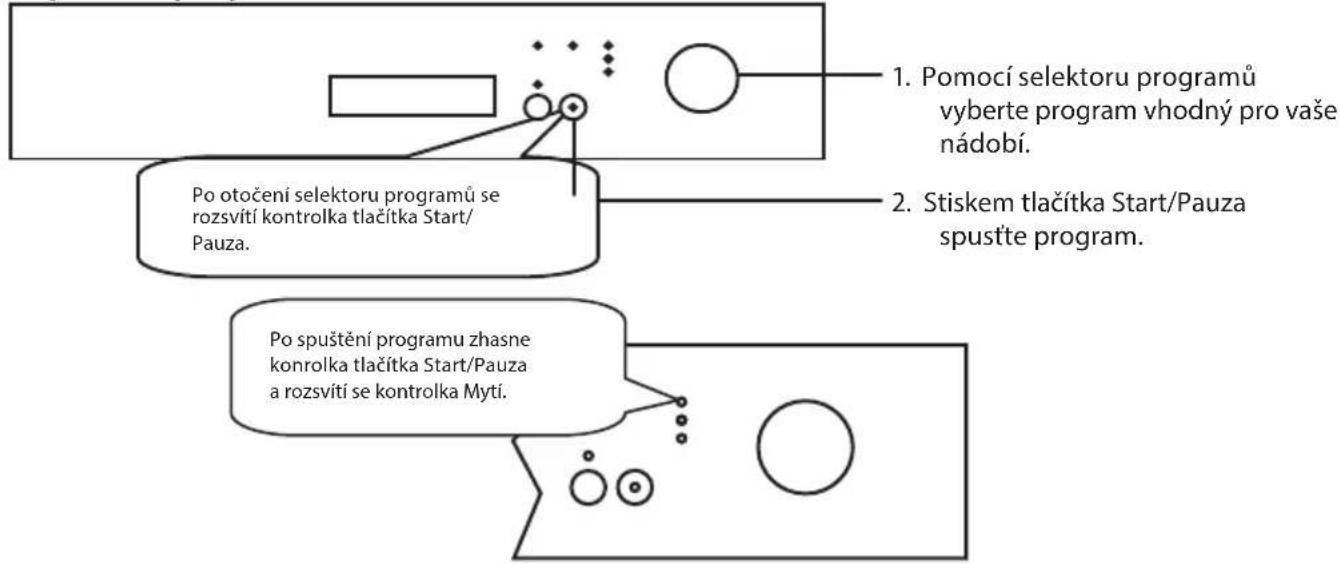

SPUŠTĚNÍ MYČKY A VOLBA MYCÍHO PROGRAMU 15

Zapnutí myčky....15

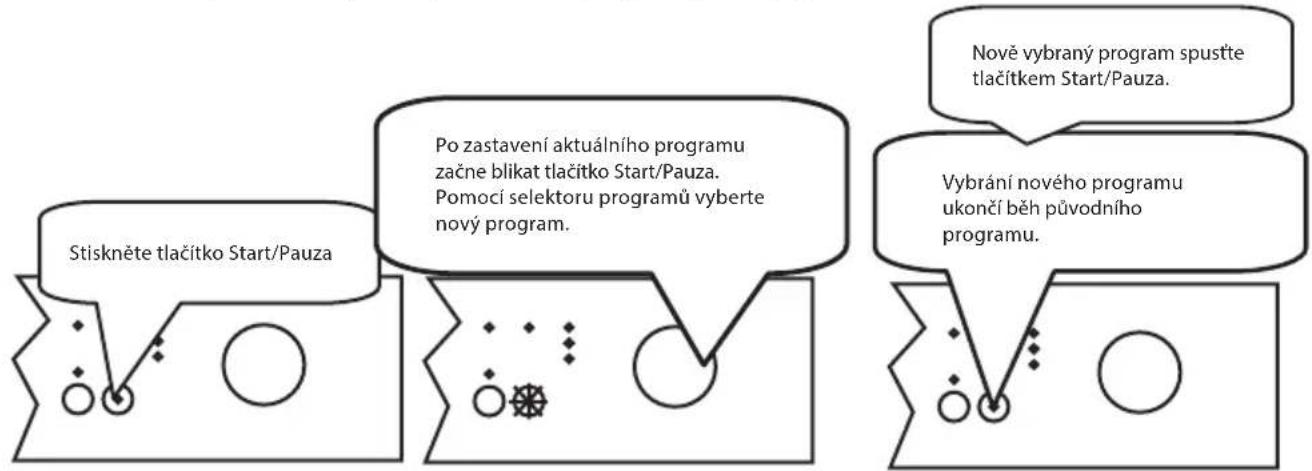

Změna programu 15

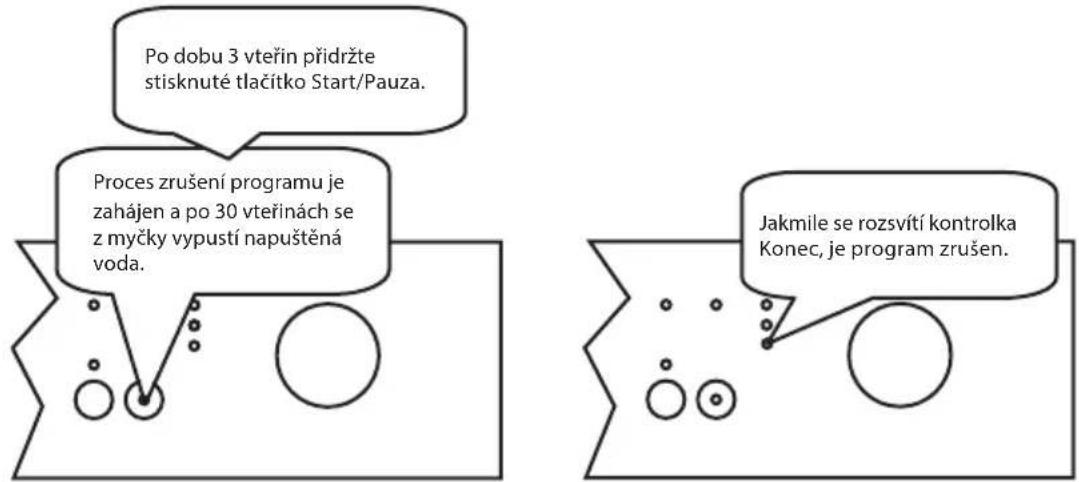

Zrušení programu 16

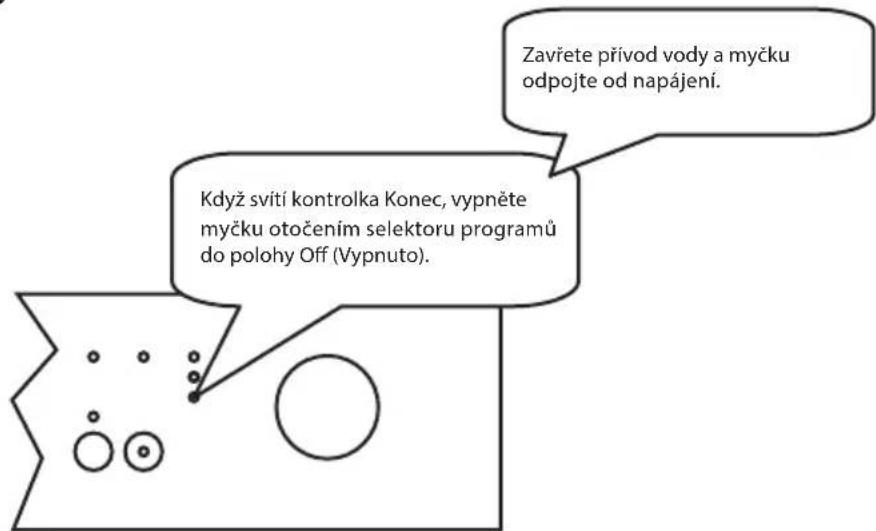

Vypnutí myčky....16

Vyjmutí nádobí z myčky 16

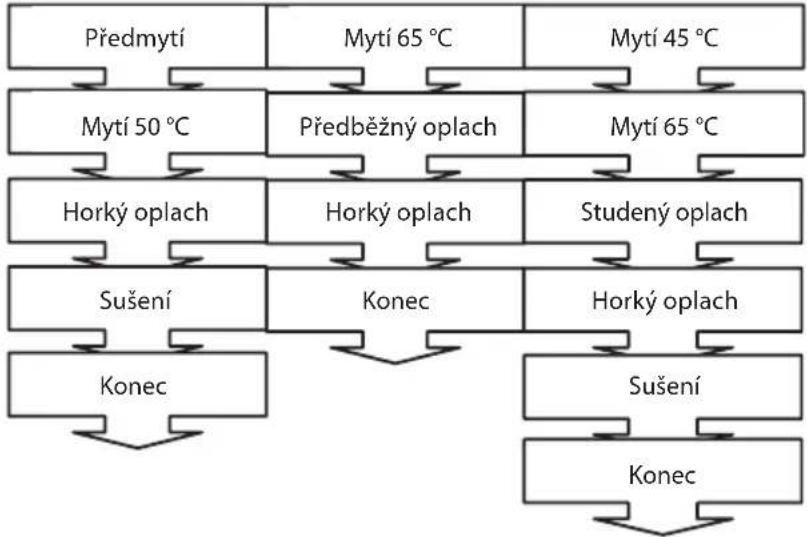

POPIS MYCÍCH PROGRAMŮ 17

ÚDRŽBA A ČIŠTĚNÍ 18

Filtrační systém 18

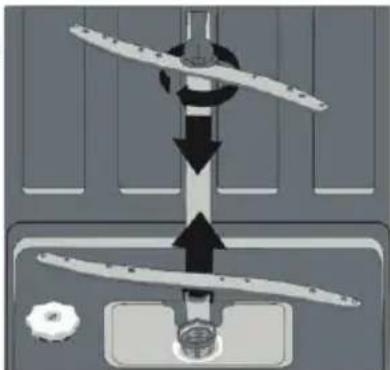

Čistění ostřikovacích ramen....18

Filtr prívodní hadice 18

ODSTRAŇOVÁNÍ POTÍŽÍ......19

Chybové kódy....19

TECHNICKÉ ÚDAJE 21

BEZPEČNOSTNÍ POKYNY

Čtěte pozorně a uschovejte pro budoucí potřebu!

Varování: Bezpečnostní opatření a pokyny uvedené v tomto návodu nezahrnují všechny možné podmínky a situace, ke kterým může dojít. Uživatel musí pochopit, že faktorem, který nelze zabudovat do žádného z výrobků, je zdravý rozum, opatrnost a péče. Tyto faktory tedy musí být zajištěny uživatelem/uživateli používajícími a obsluhujícími toto zařízení. Neodpovídáme za škody způsobené během přepravy, nesprávným používáním, kolísáním napětí nebo změnou či úpravou jakékoliv části zařízení.

Aby nedošlo ke vzniku požáru nebo k úrazu elektrickým proudem, měla by být při používání elektrických zařízení vždy dodržována základní opatření, včetně níže uvedených opatření:

• Tento spotřebič mohou používat děti starší 8 let a starší a osoby se sníženými fyzickými či mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumějí nebezpečím při nesprávném používání. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.
• Dvířka a koše na nádobí neotevírejte násilím, nesedejte si na dvířka ani na ně nestoupejte.
• Po skončení mytí se nedotýkejte topného tělesa.
• Nespouštějte myčku, dokud není řádně usazena. Pokud je myčka v provozu, otevírejte dvířka velmi opatrně, protože hrozí nebezpečí opaření.
• Na otevřená dvířka nepokládejte žádné těžké předměty, Myčka by se mohla překlopit.

• Při vkládání nádobí k mytí:

• Předměty s ostrými hranami umístěte tak, aby nepoškodily těsnění dvířek.

• Pozor: Nože a podobné ostré předměty se musí do košů ukládat ve vodorovné poloze nebo ostřím dolů.
• Při použití myčky dbejte na to, aby se plastové předměty nemohly dostat do přímého kontaktu s topnými tělesy.
• Po skončení mycího cyklu zkontrolujte, zda je dávkovač mycího prostředku prázdný.
  • V myčce nemyjte plastové nádobí, které není označeno jako vhodné pro mytí v myčce.
• Používejte výhradně mycí prostředky a leštidla určená pro myčky.
• Používejte pouze mycí prostředky a leštidla určená pro automatické myčky. Nikdy nepoužívejte mýdla, prací prášky nebo saponáty pro ruční mytí.
• Chraňte přístroj před dětmi.
• Zabraňte dětem, aby se dostaly do styku s mycím prostředkem. Nedovolte jim přiblížit se k otevřeným dvířkům, uvnitř mohou být stále zbytky mycích prostředků.
• Mycí prostředky jsou silně zásadité a při polknutí mohou být mimorádně nebezpečné! Zabraňte kontaktu s kůží a očima. Pokud jsou dvířka otevřená, nedovolte dětem, aby se k myčce přibližovaly.
• Nenechávejte dvířka otevřená, lze o ně snadno zakopnout.
• Pokud se poškodí napájecí kabel, smí jej nahradit pouze výrobce, servisní pracovník nebo jiná kvalifikovaná osoba, aby se předešlo nebezpečí úrazu elektrickým proudem.
• Zajistěte ekologickou likvidaci obalového materiálu.
• Myčku používejte výhradně k účelu, k němuž byla navržena.
• Napájecí kabel nesmí být při instalaci natažen, zohýbán ani zatížen. Před zapojením se nedotýkejte ovládacích prvků.
• Při instalaci připojte k přístroji novou sadu hadic, staré hadice by se již neměly znovu používat.
• Pokud jsou ve spodní části spotřebiče větrací otvory, nesmějí se tyto zakrýt kobercem.
• Spotřebič je určen pro domácí použití. V případě komerčního použití pozbývá záruka platnosti.

UZEMNĚNÍ SPOTŘEBIČE

• Tento spotřebič musí být uzemněn. V případě poruchy nebo havárie snižuje uzemnění riziko úrazu elektrickým proudem. Přístroj je vybaven třížilovým napájecím kabelem opatřeným vidlicí se zemnicím kontaktem. V souladu s místně platnými předpisy a vyhláškami musí být napájecí kabel připojen do řádně uzemněné síťové zásuvky. Nesprávné připojení zemnícího vodiče může zvýšit riziko úrazu elektrickým proudem.
• Pokud nejste přesvědčení o správném uzemnění přístroje, obraťte se na kvalifikovaného technika. Pokud vidlice napájecího kabelu přístroje neodpovídá vaší zásuvce, požádejte kvalifikovaného technika o její výměnu.

POPIS

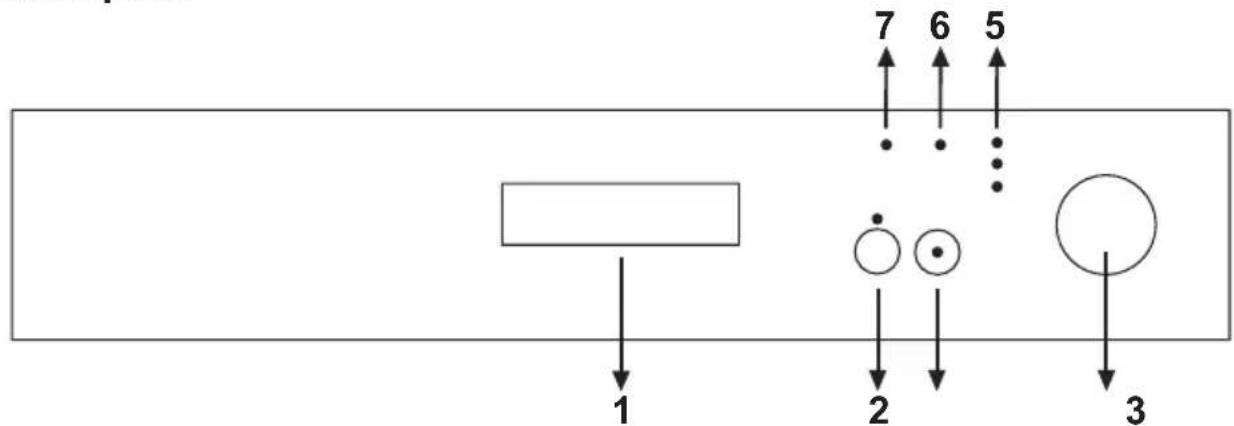

Ovládací panel

1. Madlo dvířek

Madlo slouží k otevírání a zavírání dvířek myčky.

2. Tlačítko odloženého startu a poloviční náplně

Opakovaným stiskem tlačítka je možné odložit start mytí o 3,6 nebo 9 hodin. Funkci poloviční náplně lze aktivovat pomocí stisku a přidržení tlačítka (2) po dobu 3 vteřin.

3. Tlačítko Start/Pauza

Stiskem tlačítka Start/Pauza spustíte program vybraný pomocí selektoru programů (4). Rozsvítí se stavová kontrolka mytí. V případě zastavení programu v době, kdy svítí kontrolka mytí, bude blikat kontrolka tlačítka Start/Pauza.

4. Vypínač / Selektor programů

Pomocí selektoru můžete vybrat nejvhodnější program pro vaše nádobí. V pozici Off (Vypnuto) je myčka vypnutá.

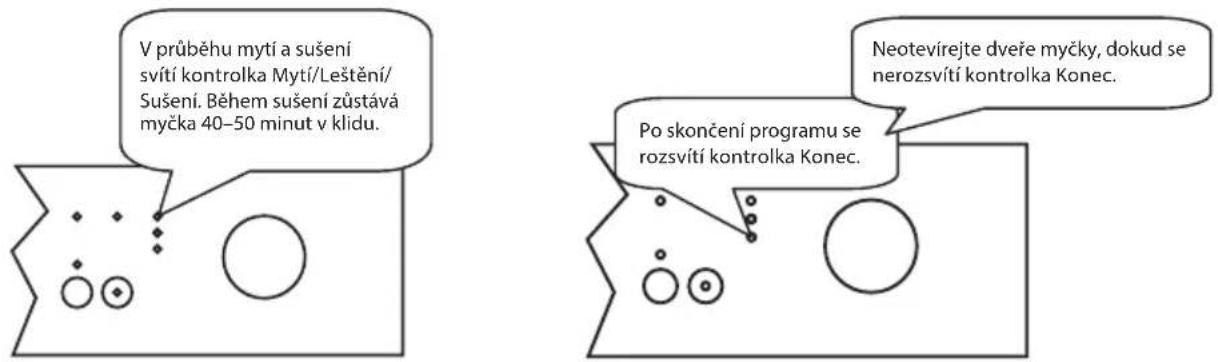

5. Indikátor průběhu programu

Pomocí indikátorů „Mytí/Sušení/Konec“ můžete sledovat průběh programu.

• Mytí
- Sušení
- Konec

6. Kontrolka nedostatku soli

Pokud je v myčce nedostatek změkčující soli, kontrolka se rozsvítí. V takovém případě doplňte sůl.

7. Kontrolka nedostatku leštidla

Pokud je v myčce nedostatek leštidla, kontrolka se rozsvítí. V takovém případě doplňte leštidlo.

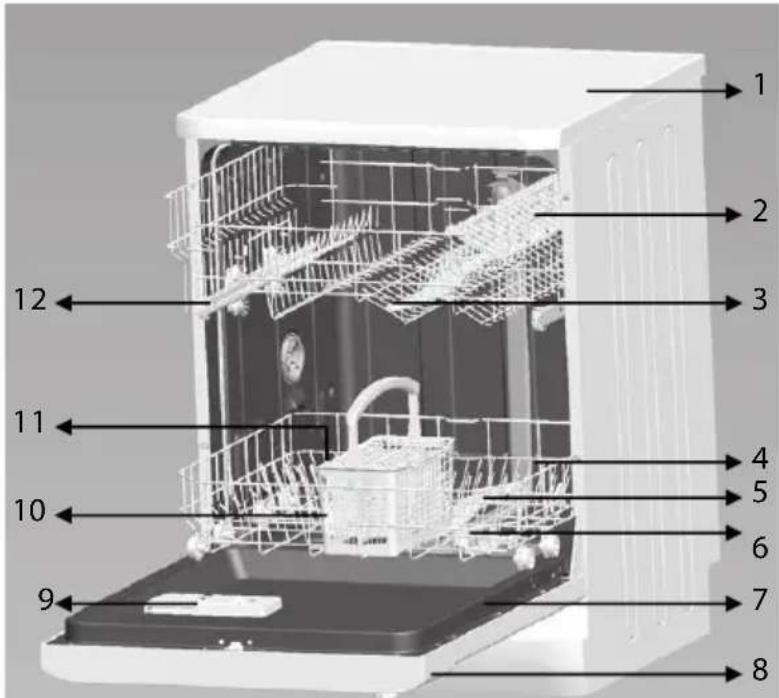

Vnitřek myčky

1. Vrchní deska
2. Horní koš s přihrádkami
3. Horní ostřikovací rameno
4. Spodní koš
5. Spodní ostřikovací rameno
6. Filtry
7. Jmenovitý štítek
8. Ovládací panel
9. Dávkovač mycího prostředku a leštidla
10. Košík na příbory
11. Změkčovač vody
12. Pojezdová kolejnice horního koše

• Připojení myčky k elektrickému napájení a přívodu vody svěřte kvalifikovaným profesionálům.
• Spotřebič nesmí stát na přívodní nebo odpadní hadici, ani na elektrickém napájecím kabelu.
• Myčka musí být připojena ke zdroji vody novou sadou hadic. Starou přívodní hadici nepoužívejte.

Umístění myčky

• Před instalací vybalte myčku a zbavte ji všech obalů podle pokynů na obalu a zkontrolujte, zda během přepravy nedošlo k poškození. Zjistíte-li jakékoli poškození, přerušte instalaci a kontaktujte prodejce.
• Myčku neinstalujte na místa, kde může teplota poklesnout pod 0 °C.
• Při výběru místa pro myčku dbejte, aby bylo možné lehce vkládat a vyndávat nádobí.
• Myčku umístěte do blízkosti přívodu vody a odpadu.
• Při přemistování nezvedejte myčku za dvířka ani za přední panel.
• Myčku lze také zasunout pod kuchyňskou pracovní desku. Dejte pozor, aby při zasunutí myčky na místo nedošlo k přiskřípnutí přívodů vody a odpadu. Zajistěte, aby myčka nestála na elektrickém přívodu.
• Myčku postavte na rovnou tvrdou podlahu. Pomocí stavitelných nožek srovnejte myčku do vodorovné polohy. Vodorovná poloha zajistí vyšší stabilitu, zamezí pohybům myčky a omezí vibrace a hlučnost. Správné ustavení myčky také usnadní otevírání a zavírání dvířek.
• Pokud se dvířka myčky správně nezavírají, zkontrolujte, zda myčka stojí stabilně a vodorovně a v případě potřeby provedte vyrovnání pomocí stavitelných nožek.

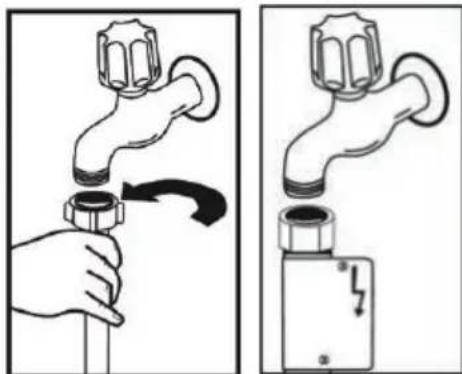

Připojení hadice přívodu vody

1. Tlak vody musí být v rozmezí 0,03 až 1,0 MPa. Pokud je tlak vody nižší, obraťte se na svého technika.
2. Zajistěte, aby nebyla přívodní hadice ohnutá nebo zkroucená.
3. Pokud jsou vodovodní trubky nové nebo nebyly dlouho používány, nechte napřed odtéct dostatečné množství vody, dokud nevytéká zcela čistá voda.
4. Nasadte koncovku hadice na prívod vody a utáhněte šroubení.
5. Zkontrolujte těsnost spojení.
6. Před použitím myčky zcela otevřete kohout přívodu.

Poznámka: Některé modely používají bezpečnostní hadici se systémem Aquastop, který v případě poruchy spotřebiče nebo poškození hadice přeruší přívod vody. Hadici v žádném případě neupravujte a zabraňte jejímu skřípnutí nebo přelomeni.

Připojení odpadní hadice

Odpadní hadici připojte k odpadnímu potrubí a zajistěte, aby se hadice neohýbala ani nelámala. Pokud je délka odpadní hadice nedostatečná, obraťte se na autorizovaný servis s žádostí o delší hadici ze stejného materiálu. Mějte na paměti, že hadice nesmí být ani s prodloužením delší než 4 metry. Delší odpadní hadice by znemožnila správnou funkci myčky. Hadici pevně připevněte k odpadnímu potrubí, aby se během činnosti myčky nemohla uvolnit.

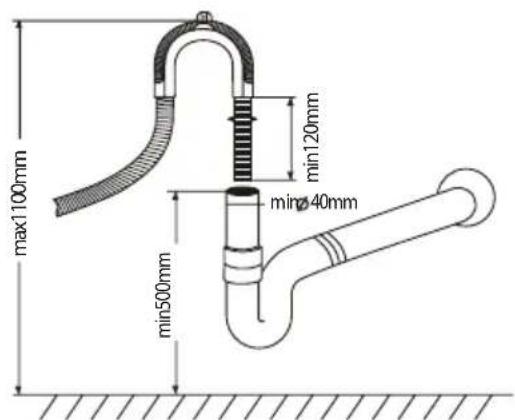

Připojení k sifonu dřezu

Připojení odpadu musí být umístěno ve výšce mezi 50 cm (minimum) a 100 cm (maximum) nade dnem myčky. Odpadní hadice by měla být přichycena svorkou. Volný konec hadice nesmí být ponořen ve vodě.

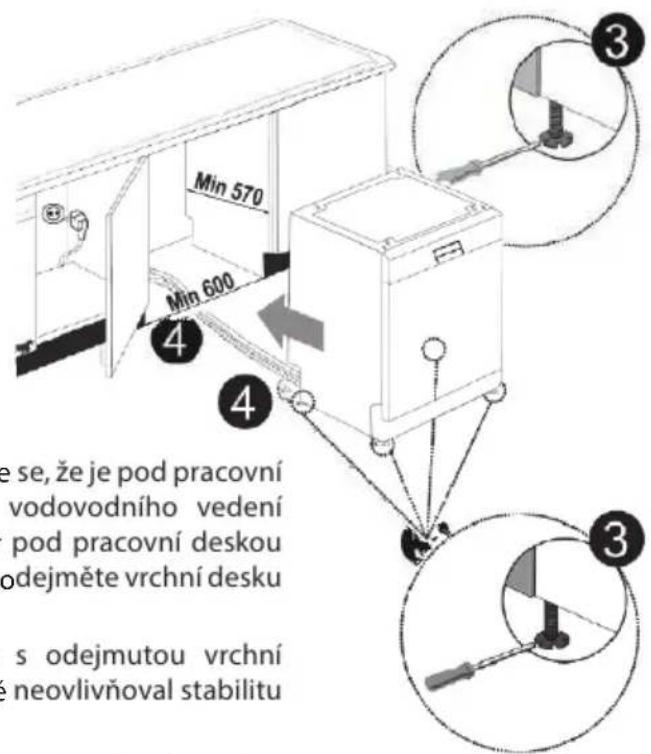

Instalace myčky pod pracovní desku kuchyňské linky

Pokud chcete myčku umístit pod pracovní desku, ujistěte se, že je pod pracovní deskou dostatek místa a dispozice elektrického a vodovodního vedení umožňuje tuto instalaci. Pokud usoudíte, že je prostor pod pracovní deskou kuchyňské linky vhodný pro instalaci myčky (viz obr ①), odejměte vrchní desku myčky, viz obr. ②.

Upozornění: Prostor, do kterého umistujete myčku s odejmutou vrchní deskou, by měl být stabilní, aby negativně neovlivňoval stabilitu myčky.

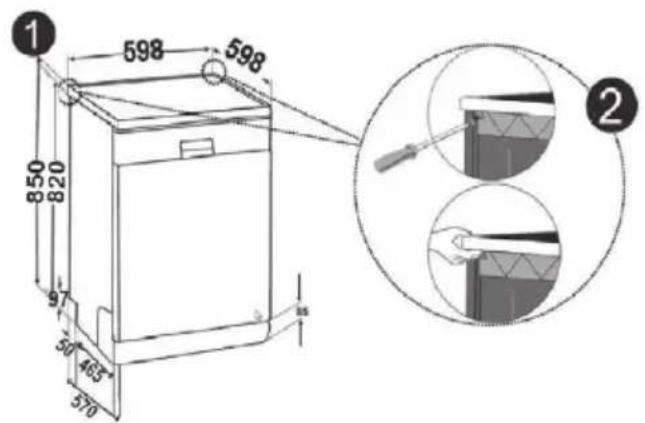

Chcete-li odejmout vrchní desku myčky, odstraňte šrouby, kterými je deska přichycena k zadní stěně myčky. Poté zatlačte vrchní desku 1 cm směrem dozadu a odejměte ji.

Pomocí stavitelných nožek vyrovnejte sklon podlahy (viz obr. 3). Myčku zasuňte na připravené místo v kuchyňské lince. Dejte pozor, aby nedošlo ke skřípnutí hadic nebo napájecí šňůry.

Upozornění: Po odejmutí vrchní desky je možné myčku umístit do prostoru o rozměrech vyznačených na obrázku 4.

Zapojení do sítě

Před zapojením vidlice napájecí šňůry do elektrické zásuvky zkontrolujte následující:

• Zásuvka je uzemněná a vyhovuje platným normám.

• Zásuvka je vhodná pro maximální příkon spotřebiče, který je uveden na typovém štítku spotřebiče.

• Napětí v zásuvce odpovídá údajům na typovém štítku spotřebiče.

• Typ zásuvky je shodný s typem vidlice napájecí šňůry spotřebiče. V opačném případě požádejte autorizovaného technika o výměnu nevhodné zásuvky. K připojení myčky nepoužívejte prodlužovací kabely nebo rozdvojky.

UPOZORNĚNÍ

• Po provedení instalace si uschovejte návod k použití.
  • Návod obsahuje důležité informace.

POKYNY K POUŽÍVÁNÍ

Před prvním uvedením do provozu

1. Před spuštěním myčky je potřeba zkontrolovat následující položky.

• Myčka stojí rovně a pevně.
- Přívodní ventil je otevřen.
- Ze spojů hadic neuniká voda.
- Napájecí kabel je řádně připojen.
• Zásuvka je zapnutá.
- Nejsou skřípnuté nebo zamotané přívodní a odpadní hadice.
- Z myčky je odstraněn veškerý obalový materiál a nálepky.

1. Nastavte změkčovač vody.
2. Do zásobníku soli nasypte 1 kg soli a doplňte po okraj vodou.
3. Naplňte dávkovač leštidlem.
4. Naplňte dávkovač mycím prostředkem

Změkčovač vody

Pros správnou funkci vyžaduje myčka měkkou vodu, to znamená vodu s minimálním obsahem vápníku. V opačném případě mohou na nádobí a vnitřních površích spotřebiče zůstávat vápenité usazeniny. Tvrdá voda negativně ovlivňuje efektivitu mytí, sušení a leštění nádobí. Voda protékající změkčovačem je zbavována iontů způsobujících její tvrdost a je změkčena na úroveň potřebou k dosažení optimálních výsledků. Na stupni tvrdosti vaší vody závisí rychlost, s jakou se tyto ionty akumulují v systému změkčovače. Proto je třeba systém změkčovače regenerovat, aby si stále uchovával maximální účinnost. K tomuto účelu slouží sůl, aplikovaná do zásobníku změkčovače.

• Používejte výhradně sůl určenou pro myčky. Jiné typy solí, které nejsou určeny pro myčky, jako např. kuchyňská sůl, poškodí změkčovač vody. V případě poškození způsobeného použitím nevhodné soli výrobce neposkytuje záruku a není odpovědný za vzniklé škody.
• Sůl doplňujte pokud možno bezprostředně před spuštěním některého kompletního mycího programu. Zabráníte tak korozi v důsledku ponechání krystalů soli nebo přeteklého roztoku na dně myčky.

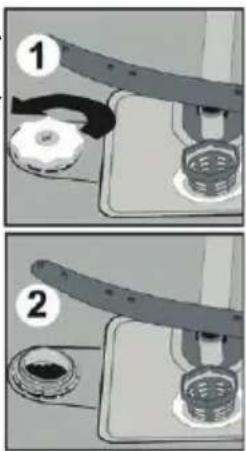

Přidávání soli do změkčovače

Zásobník soli je umístěn pod spodním košem. Plnění provádějte podle následujícího popisu:

1. Vyjměte spodní koš a potom odšroubujte a vyjměte víko zásobníku soli ①.
2. Pokud plníte zásobník poprvé, naplňte jej 1 kg soli ② a dolijte po okraj vodou ③. Použití trychtýře ④ usnadní doplňování soli. Nasadťe zpět víčko a zašroubujte.

3. Po každém 20. až 30. mycím cyklu doplňte zásobník solí (cca 1,5 kg). Vodou plňte zásobník pouze před prvním použitím.

4. Do změkčovače doporučujeme použit jemně mletou nebo práškovou sůl. Ve spotřebiči nepoužívejte solné tablety, funkce změkčovače by se mohla v takovém případě časem zhoršovat.

1. Při spuštění myčky se prostor změkčovače naplní vodou, sůl proto doplňujte před spuštěním myčky. Přeteklý solný roztok se tak okamžitě spláchne v rámci mycího programu. Pokud se bezprostředně po doplnění soli nechystáte mýt nádobí, spustte krátký program s prázdnou myčkou, aby se zabránilo korozi způsobené rozlitým solným roztokem.
2. Dostatek soli ve změkčovači můžete ověřit prostřednictvím průzoru víčka zásobníku soli. Množství soli je dostatečné, když je průzor zelený. V opačném případě je třeba doplnit sůl.

Nastavení změkčovače

Účinnost myčky závisí na tvrdosti vody. Z tohoto důvodu je myčka vybavena systémem, který snižuje tvrdost vody z kohoutku. Správné nastavení tohoto systému zvýší účinnost mytí. Informace o tvrdosti místní vody získáte od svého dodavatele, nebo můžete tvrdost zjistit pomocí testovacího papírku (je-li přiložen).

1. Otevřete balení testovacího papírku.
2. Nechejte odtočit vodu z vodovodu (cca 1 minutu).
3. Do vody ponořte na 1 vteřinu testovací papírek.
4. Po vyjmutí testovací papírek otřepejte na vzduchu a vyčkejte 1 minutu.
5. Nastavte změkčovač podle hodnot naměřených testovacím papírkem.

Tabulka nastavení tvrdosti vody

Stupeň tvrdosti	Německá stupnice (dH)	Francouzská stupnice (dH)	Britská stupnice (dH)	Indikátor tvrdosti
1	0–5	0–9	0–6	Svítí kontrolka mytí.
2	6–11	10–20	7–14	Svítí kontrolka konce programu.
3	12–17	21–30	15–21	Svítí kontrolka tlačítka Start/Pauza.
4	18–22	31–40	22–28	Svítí kontrolky mytí a konce programu.
5	23–31	41–55	29–39	Svítí kontrolka mytí a kontrolka tlačítka Start/Pauza.
6	32–50	56–90	40–63	Svítí kontrolka konce programu a kontrolka tlačítka Start/Pauza.

Poznámky:

• Pokud je tvrdost vody nad 90 dF (francouzská stupnice tvrdosti) nebo pokud používáte pramenitou vodu, doporučujeme použít filtr nebo zařízení na úpravu vody.
  • Z výroby je tvrdost vody nastavena na stupeň 3.

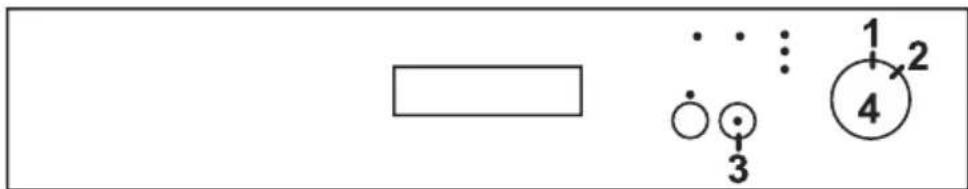

Procedura nastavení tvrdosti vody

Na základě testu tvrdosti vody nastavte následujícím postupem změkčovač podle tvrdosti vody z kohoutku.

• Nastavte selektor programů/vypínač (4) do polohy 1.
• Stiskněte a přidržte tlačítko Start/Pauza (3).
• Pootočením o jeden krok po směru hodinových ručiček nastavte selektor programů/vypínač (4) do polohy 2.
• Přdržte tlačítko Start/Pauza (3) stisknuté, dokud se nerozblikají všechny kontrolky. Poté se zobrazí indikátor tvrdosti vody, který ukazuje předdefinovaný stav (viz tabulka na předchozí straně).
• Nyní můžete opakovaným stiskem tlačítka Start/Pauza (3) změnit nastavení podle tabulky nastavení tvrdosti vody.
• Jakmile nastavíte požadovanou tvrdost, vypněte myčku pootočením selektoru programů/vypínače (4) do polohy 1. Naposledy zvolené nastavení tvrdost vody se uloží do paměti.

Upozornění: V případě, že se budete stěhovat, po přestěhování opět nastavte tvrdost vody podle kvality vody v novém bydlišti. Je to nezbytné k optimálnímu mytí nádobí.

Použití mycího prostředku

Mycí prostředek obsahuje chemické látky nezbytné k rozpuštění a odstranění nečistot z nádobí a jejich vyplavení z myčky. Pro tyto účely je vhodná většina kvalitních běžně dostupných mycích prostředků.

Správné používání mycího prostředku

Používejte výhradně mycí prostředky určené pro myčky. Mycí prostředky ukládejte na suché a čisté místo. Mycí prostředky přidávejte do dávkovače až těsně před mytím nádobí. Dávkovač naplňte pouze potřebným množstvím mycího prostředku. Přilišné množství mycího prostředku může zapříčinit poškrábání sklenic a může vést ke špatnému rozpouštění mycího prostředku. Podrobnější informace získáte od výrobce mycího prostředku.

Plnění dávkovače mycího prostředku

1. Je-li víko dávkovače zavřené, zatlačením na západku jej otevřete, viz obrázek ①.
2. Prostor dávkovače je opatřen ryskami, které umožňují odměřit množství mycího prostředku. Dávkovač je možné naplnit maximálně 40 cm ^3 mycího prostředku.

3. Po otevření dávkovače nasypte do většího oddělení B 25 cm ^3 prostředku (v případě silně znečištěného nádobí) nebo 15 cm ^3 (v případě méně znečištěného nádobí), viz obrázek ②.

4. Pokud bylo nádobí ponecháno dlouhý čas neumyté a jsou na něm zaschlé zbytky potravin, nebo pokud je myčka maximálně zaplněna, nasypte 5 cm ^3 mycího prostředku do přihrádky předmytí A a spustte myčku.

- V závislosti na stupni znečištění a tvrdosti vody bude možná potřeba přidat větší množství mycího prostředku.

1. Přiklopte víko dávkovače a zatlačením jej zavřete.

Tyto produkty jsou mycí prostředky s integrovaným leštidlem a změkčovadlem (solí). V případě tablet 2v1 je třeba dávat pozor, jaké složky tyto tablety obsahují (zda mycí prostředek + leštidlo nebo prostředek + sůl).

Obecně jsou kombinované přípravky dostatečně účinné pouze za určitých podmínek, protože obsahují předem dané množství mycího prostředku a leštidla/soli.

Co je třeba zvážit:

1. Před použitím těchto produktů byste měli nejprve ověřit, že tvrdost vaší vody umožňuje použití těchto tablet (viz doporučení výrobce na obalu produktu).
2. Tyto prostředky by měly být použity přesně podle doporučení výrobce prostředku.
3. Pokud jsou tyto kombinované přípravky ve formě tablet, nikdy je nevkládejte volně do prostoru myčky nebo do košíku na příbory. Vždy je umístěte do dávkovače mycího prostředku.
4. Pokud se při prvním použití produktu „3 v 1“ setkáte s problémy, obraťte se prosím na linku zákaznické podpory výrobce tablet.

Poznámky:

• Chcete-li při použití kombinovaných mycích prostředků docílit lepších výsledků, naplňte myčku solí a leštidlem a nastavte tvrdost vody a dávkování leštidla na nejnižší hodnoty.
• Rozpustnost mycích tablet různých výrobců se může v závislosti na teplotě a času lišit, proto nedoporučujeme používat tyto mycí prostředky v krátkých programech. Pro krátké programy jsou vhodnější práškové mycí prostředky.

Když se rozhodnete kombinované tablety nadále nepoužívat

1. Naplňte zásobníky soli a leštidla.
2. Nastavte tvrdost vody na nejvyšší stupeň a spustte mycí program naprázdno.
3. Nastavte správnou hodnotu tvrdosti vody.
4. Nastavte odpovídající dávkování leštidla.

Dávkovač leštidla

Funkce leštidla

Leštidlo se automaticky dávkuje při závěrečném lešticím procesu a zabraňuje vytváření skvrn a šmouh během sušení. Navzdory rozšířenému omylu neslouží pouze k dosažení vyššího lesku nádobí, ale zvyšuje také efektivitu sušení. Proto je třeba dbát na to, aby bylo v dávkovači dostatečné množství vhodného leštidla.

Naplnění a nastavení dávkovače leštidla

1. Dávkovač otevřete otočením víčka a víčko vyjměte ①.
2. Opatrně dolévejte do dávkovače leštidlo, dokud indikátor úrovně leštidla neztmavne.
3. Vložte víčko zpět a otočením zajistěte na místě.
4. Pokud jsou po skončení mytí na nádobí kapky vody nebo vápnité skvrny, zvyšte dávkování leštidla. Pokud se na nádobí objeví bělavé lepivé skvrny nebo na nožích a sklu modravý potah, snižte dávkování leštidla. Dávkovač ③ Ize nastavit v rozsahu 1 až 6. Z výroby je dávkovač nastaven na stupeň 3.

Kdy je třeba doplnit leštidlo

Tmavý indikátor B znamená, že je v dávkovači dostatek leštidla, zatímco světlý indikátor A upozorňuje na potřebu doplnit dávkovač.

Upozornění

- Leštidlo, které při plnění přeteklo, vytřete savým hadříkem, zabráníte tak nadměrnému pěnění při dalším mytí. Do myčky používejte výhradně značková leštidla. Dávkovač leštidla nikdy neplňte jinými látkami. Mohlo by dojít k poškození myčky.

Nejlepších výsledků mytí dosáhnete tehdy, když se budete řídit následujícími pokyny. Funkce a vzhled košů na nádobí a příbory se mohou lišit podle modelu myčky.

Vkládání a vyjímání nádobí z košů

- Odstraňte z nádobí větší zbytky pokrmů. Připálené zbytky z pánví nechte odmočit. Nádobí není třeba předem oplachovat pod tekoucí vodou.

- Předměty ukládejte do myčky následujícím způsobem:

– Předměty jako šálky, sklenice, hrnce, misky apod. ukládejte vzhůru dnem.

– Nádoby se zakřivenými nebo vyklenutými částmi pokládejte šikmo tak, aby z nich mohla vytékat voda.

– Všechny předměty urovnejte tak, aby se nemohly převrhnout.

– Všechny předměty urovnejte tak, aby se ostřikovací ramena mohla volně pohybovat.

– Lžíce a lžičky můžete rozmístit mezi přibory tak, aby se neslepily k sobě.

- Sklenice s dlouhou stopkou ukládejte tak, aby se opíraly o hranu koše nebo o držák sklenic, nikoli o jiné předměty v myčce. Vysoké sklenice neopírejte vzájemně o sebe, taková pozice není stabilní a mohlo by dojít k jejich poškození.

- Velmi malé předměty by se do myčky dávat neměly, protože by mohly snadno propadnout košem.

- Aby se předešlo riziku zranění, ukládejte ostré předměty s dlouhou rukojetí (například servírovací vidličky nebo nože na chléb) ostrím směrem dolů nebo v horizontální poloze.

- Při plnění myčky by neměly být horní a spodní koš vysunuty současně, aby nedošlo k převrhnutí.

Plnění horního koše

Horní koš je určen pro křehčí a menší předměty, jako jsou sklenice, hrnky, šálky a podšálky, talíře, misky a mělké mísy (pokud nejsou příliš znečištěny). Nádobí a přibory ukládejte tak, aby je nemohl převrhnout proud stříkající vody.

Příklad vhodného uspořádání nádobí v horním koši je uveden na obrázku 1.

Plnění dolního koše

Větší předměty a předměty, které se obtížně myjí, tj. hrnce, pánve, poklice, talíře a mísy, doporučujeme vkládat do spodního koše. Talíře a poklice doporučujeme ukládat po stranách koše, aby nebránily rotaci horního ostřikovacího ramene. Hrnce, mísy apod. musí být vždy uloženy dnem vzhůru. Hluboké hrnce se ukládají šikmo, aby z nich mohla vytékat voda. Příklady vhodného uspořádání nádobí v dolním koši jsou uvedeny na obrázcích ② a ③.

Sklopné držáky nádobí

Horní koš je vybaven držáky nádobí (A a B), které můžete použít v otevřené nebo zavřené poloze. V otevřené poloze A na ně můžete umístit šálky. V zavřené poloze B můžete do horního koše umístit vysoké sklenice. Můžete je použít také k podélnému umístění dlouhých vidliček, nožů nebo lžic.

Příklady nevhodného uspořádání nádobí

Nádobí nevhodné pro mytí v myčce

Příbory s držadly ze dřeva, porcelánu, rohoviny nebo perletě.

Nádoby z plastů, které nejsou odolné teplu.

Přibory s lepenými částmi, které nejsou odolné teplu.

Slepované nádobí a příbory.

Cínové a měděné předměty.

Křištálové sklo.

Ocelové předměty, které rezavějí.

Dřevěná prkénka.

Předměty ze syntetických vláken.

Některé druhy skel, která mohou po často opakovaném mytí zmatnět.

Stříbrné a hliníkové části, které mají sklon ztrácet při mytí barvu.

Glazované vzory mohou při častém mytí v myčce vyblednout.

POZNÁMKY

• Nevkládejte předměty znečistěné cigaretovým popelem, voskem či barvami. Při nákupu nového vybavení kuchyně dbejte na to, aby bylo vhodné do myčky.
• Nikdy myčku nepřetěžujte. Nepoužívejte nádobí, které není vhodné pro použití myčky. Jen tak dosáhnete dobrých výsledků a ušetříte energii.

UPOZORNĚNÍ

• Ujistěte se, že žádný předmět neprochází dnem koše.
• Ostré předměty ukládejte vždy ostřím dolu!

Poškození sklenic a jiného nádobí

Možné příčiny:

• Nevhodný typ skla nebo výrobku. Chemické složení mycího prostředku.
• Nevhodná teplota vody a délka programu.

Doporučená řešení:

• Používejte skleněné a porcelánové nádobí, které je výrobcem označeno pro použití v myčce.
• Používejte jemné mycí prostředky určené pro příslušné nádobí. V případě potřeby si od výrobce mycího prostředku vyžádejte další informace.
  • Vyberte program s nižší teplotou.
• Sklo a příbory vyjměte z myčky co nejdříve po skončení mytí, zabráníte tak možnému poškození.

SPUŠTĚNÍ MYČKY A VOLBA MYCÍHO PROGRAMU

Zapnutí myčky

Sledování programu

Průběh programu můžete sledovat prostřednictvím kontrolek na ovládacím panelu.

Změna programu

Pokud chcete v průběhu mycího cyklu změnit program, postupujte následovně:

Zrušení programu

Pokud chcete probíhající program zrušit, postupujte následovně.

Vypnutí myčky

POZNÁMKY

• Po dokončení mycího programu můžete lehce pootevřít dvířka myčky, aby se urychlil proces sušení.
• Dvířka otevírejte opatrně, pára unikající z otevřených dvířek je horká!
• Pokud v průběhu mycího programu otevřete dvířka myčky nebo je přerušeno napájení, bude myčka po zavření dvířek nebo obnovení napájení pokračovat v programu.
• Během provozu je otevírání dvířek nebezpečné, protože hrozí nebezpečí opaření horkou vodou.
• Pokud dojde k otevření dvířek nebo přerušení napájení během fáze sušení, bude program ukončen. Myčka je připravena k volbě nového programu.

Vyjmutí nádobí z myčky

• Před vyjmutím nádobí z myčky vyčkejte několik minut, abyste nemanipulovali s nádobím, dokud je ještě horké a hrozí větší riziko rozbití. Nádobí také lépe oschne.
• Nejdříve vyprázdněte dolní koš a potom horní. Tak se vyhnete skapávání vody z horního koše do spodního.

POPIS MYCÍCH PROGRAMŮ

Označení programu Referenční
Název programu a teploty	Eco50°C	Rychlý50 min / 65°C	Intenzivní65 °C
Typ znečištění	káva, mléko,čaj, studenépokrmy, zelenina,krátkodobé	polévky, omáčky,těstoviny, vejce,pilaf, brambory,pečená a smaženájídla	polévky, omáčky,těstoviny, vejce,pilaf, brambory,pečená a smaženájídla
Míra znečištění střední střední silné
Množství mycího prostředku B: 25/15 cm3, A: 5 cm3	A+B A+B A+B

Délka programu (min) 165		50	117
Spotřeba energie (kWh) 1,00		1,35	1,61
Spotřeba vody (l) 12,0		12,7	17,2

Pro poloviční náplň platí následující hodnoty

Délka programu (min) 145		46	96
Spotřeba energie (kWh) 0,97		1,22	1,40
Spotřeba vody (l) 12,0		12,7	12,2

Upozornění:

• Krátké programy nezahrnují fázi sušení.
• Výše deklarované hodnoty byly získány v laboratorních podmínkách v souladu s příslušnými normami. Skutečné hodnoty se mohou lišit v závislosti na podmínkách používání a na podmínkách prostředí (tlak vody, napětí v síti, teplota vody na vstupu a okolní teplota).

ÚDRŽBA A ČIŠTĚNÍ

Pravidelné čištění myčky prodlužuje životnost spotřebiče.

Čištění vnějšího povrchu

• Ovládací panel čistěte mírně navlhčeným hadříkem. Po čištění provedte důkladné osušení.
  • K čištění částí myčky nikdy nepoužívejte ostré nástroje, brusné prášky nebo agresivní čističe.

Čištění dvířek

- K čištění okrajů kolem dvířek používejte pouze hadřík navlhčený teplou vodou. Nepoužívejte žádné čističe ve spreji, aby nedošlo ke vniknutí vody do zámku dvířek nebo elektrických komponent. Nepoužívejte ani žádné abrazivní čističe nebo brusné prášky, které by mohly poškrábat povrch spotřebiče. I některé papírové utěrky mohou zanechat na povrchu stopy nebo škrábance.

Čištění vnitřku myčky

- Uvnitř myčky může docházet ke kumulaci mastnoty a vápenných usazenin. V takovém případě myčku vyčistíte následujícím způsobem: Naplňte dávkovač mycího prostředku, vyberte mycí program s vysokou teplotou a program spustíte bez vloženého nádobí. Pokud je tento postup neúčinný, použijte speciální čisticí prostředky určené k čištění myček.

Filtr chrání čerpadlo před vniknutím větších kusů pokrmů a jiných objektů. Zbytky pokrmů mohou filtr ucpat. Proto je třeba filtr čas od času vyjmout a vyčistit.

Filtrační systém sestává z jemného mikrofiltru Ⓐ, hrubého filtru Ⓑ a plochého (hlavního) filtru Ⓒ.

1. Chcete-li vyjmout a vyčistit sestavu filtru, otočte jím proti směru hodinových ručiček a vytáhněte jej směrem nahoru ①.

2. Vytáhněte a odejměte plochý filtr ③.

3. Poté z mikrofiltru vytáhněte hrubý filtr ② a mikrofiltr propláchněte pod tekoucí vodou.

4. Vratte na své místo plochý filtr.

5. Do mikrofiltru vložte hrubý filtr a srovnejte podle rysek.

6. Mikrofiltr zasuňte do plochého filtru a otočte ve směru šipky tak, aby byl zajištěn na místě ④.

• Pravidelné čištění filtru zajišťuje optimální výkon a výsledky mytí. Filtr účinně zachycuje částice z mycí vody a umožňuje tak recyklaci vody během cyklu.
• Myčka se nesmí nikdy používat bez filtru! Nesprávné uložení filtru může snížit výkon stroje a poškodit nádobí a přibory.
• Při čištění na filtr neklepejte. Zdeformovaný filtr negativně ovlivní funkčnost myčky.

Čistění ostřikovacích ramen

Pravidelné čištění ostřikovacích ramen od chemikálií z tvrdé vody je velmi důležité, protože vznikající vodní kámen zanáší trysky a ložiska. Horní ostřikovací rameno můžete vyjmout po vyšroubování matice na vrchu ramene. Spodní rameno odejmete tahem nahoru. Ostřikovací ramena opláchněte v teplé vodě a jemným kartáčkem očistěte trysky. Po důkladném opláchnutí nasadťe ramena zpět.

Filtr prívodní hadice

Filtr přívodní hadice zabraňuje poškození myčky nečistotami, které by se mohly do spotřebiče dostat z vodovodního potrubí. Čas od času zkontrolujte filtr a hadici a v případě potřeby vyčistěte. Chcete-li filtr vyčistit, zavřete

přívod vody a odšroubujte hadici od kohoutku. Vyjměte filtr a propláchněte jej pod tekoucí vodou. Vyčištěný filtr nasadťe na své místo a našroubujte hadici zpět na kohoutek.

Jak udržet myčku v dobrém stavu

Po každém mytí

Po každém mytí zavřete přívod vody do přístroje a ponechte dvířka mírně otevřená tak, aby z vnitřku vyprchala vlhkost a pachy.

Odpojte napájecí přívod

Před každým čištěním a údržbou odpojte napájecí přívod ze síťové zásuvky. Neriskujte.

Nepoužívejte rozpouštědla ani abrazivní čistidla

Na čištění vnějších a gumových částí myčky nikdy nepoužívejte rozpouštědla ani abrazivní čistidla. Používejte pouze hadřík navlhčený v teplé mýdlové vodě. Skvrny a usazeniny z vnitřních povrchů myčky odstraníte hadříkem zvlhčeným ve slabém octovém roztoku nebo speciálním prostředkem určeným pro myčky.

O dovolené

Pokud myčku nebudete delší dobu používat, provedte mycí cyklus bez nádobí, odpojte přívod elektriny, uzavřete přívod vody a nechte dvířka myčky pootevřená. Zabráníte tak vzniku zápachu uvnitř spotřebiče a šetřite těsnění dvířek.

Stěhování myčky

Pokud je nutné myčku přemístit, snažte se ji přepravovat ve svislé poloze. Pokud je to nezbytně nutné, může být položena na zadní část.

Těsnění

Zbytky pokrmů, které se zachytí v těsnění dvířek, představují jeden z faktorů tvorby zápachu v myčce. Vzniku zápachu zabráníte pravidelným čištěním těsnění vlhkou houbičkou.

ODSTRAŇOVÁNÍ POTÍŽÍ

Chybové kódy

Jednotlivé chybové kódy jsou indikovány pomocí kontrolek čelního panelu. Doporučení následující tabulky vám mohou pomoci problém vyřešit. Pokud potíže přetrvají, obratte se na autorizovaný servis.

Kód chyby			Popis chyby Řešení
Mytí Konec Start/Pauza
			Nedostatečný přísun vody. • Ujistěte se, že je přívod vody zcela otevřen.Zavřete přívod vody, odpojte hadici od přívodu vyčistěte vstupní filtr hadice.Myčku znovu spustte a pokud potíže přetrvají, obratte se na servis.
			Chyba kontinuálního přísunu vody.	Zavřete přívod vody.Obratte se na servis.
			Nelze vypustit odpadní vodu. • Ucpaná odpadní hadice.Mohou být ucpané filtry myčky.Myčku vypněte a zapněte a provedte zrušení programu.Pokud potíže přetrvají, obratte se na servis.
			Nelze dosáhnout požadované teploty vody. Vadný topný článek nebo snímač teploty.	Obratte se na servis.
			Aktivoval se alarm přetečení vody.	Vypněte myčku a zavřete přívod vody.Obratte se na servis.
			Vadná elektronická karta. • Obratte se na servis.

Pokud svítí jedna z kontrolek programu a tlačitko Start/Pauza bliká:

- Jsou otevřená dvířka myčky. Zavřete je.

Pokud se nespustí program

• Zkontrolujte, zda je napájecí šňůra zapojena do zásuvky
• Zkontrolujte domovní pojistky/jističe.
• Ujistěte se, že je otevřený přívod vody.
• Ujistěte se, že jsou zavřená dvířka myčky
• Ujistěte se, že jste myčku zapnuli tlačítkem vypínače.
• Zkontrolujte, zda nejsou ucpané filtry myčky a filtr prívodní hadice.

Pokud blikají kontrolky „Mytí/Sušení“ a „Konec“

• Je aktivní alarm přetečení vody.
• Zavřete přívod vody a obratte se na autorizovaný servis.

Pokud po ukončení procesu mytí nezhasnou kontrolky

- Je stále zapnuté tlačítko vypínače.

Pokud v dávkovači mycího prostředku zůstávají zbytky mycího prostředku

- Mycí prostředek jste nasypali do mokrého dávkovače.

Pokud na konci programu zůstává v myčce voda

• Odpadní hadice je ucpaná nebo překroucená.
• Jsou ucpané filtry.
• Program ještě neskončil.

Pokud se myčka uprostřed procesu zastaví

• Výpadek napájení
• Závada přívodu vody.
- Program byl přepnut do režimu pauzy.

Pokud se během procesu mytí ozývají zvuky otřesů a nárazů

• Nesprávně rozmístěné nádobí.
• Ostřikovací ramena narážejí do nádobí.

Pokud na nádobí zůstaly zbytky potravin

• Nádobí bylo v myčce nevhodně uspořádáno, voda z ostřikovacích ramen se nedostala ke všem talířům.
• Koš je přeplněný.
  • Talíře se opírají jeden o druhý.
• Příliš malé množství mycího prostředku.
  • Zvolen nevhodný mycí program.
• Ostřikovací ramena jsou ucpána zbytky pokrmů.
• Ucpané filtry.
• Nesprávně instalované filtry.
• Ucpané vypouštěcí čerpadlo.

Pokud jsou na nádobí bělavé skvrny

• Bylo použito velmi malé množství mycího prostředku.
• Dávkovač leštidla je nastaven na nedostatečný stupeň.
• Navzdory vysokému stupni tvrdosti vody nebyla ve změkčovači použita speciální sůl.
• Změkčovač vody je nastaven na nedostatečný stupeň.
• Víčko zásobníku soli není řádně zavřené.

Pokud není nádobí řádně osušeno

• Byl vybrán program bez sušení.
• Dávkovač leštidla je nastaven na nedostatečný stupeň.
  • Nádobí jste vyjmuli příliš brzy.

Pokud jsou na nádobí rezavé skvrny

• Nízká kvalita nerezového nádobí.
• Vysoká koncentrace soli v mycí vodě.
- Víčko zásobníku soli není řádně zavřené.
- Při plnění zásobníku soli došlo ke kontaminaci nádobí a vnitřku myčky.
- Špatné uzemnění myčky.

Pokud potíže přetrvají i po provedení doporučených opatření, nebo se objeví jiné závady, obraťte se na autorizovaný servis.

UPOZORNĚNÍ

- Pokud dojde k úniku vody, zavřete přívodní vodovodní ventil a obraťte se na autorizované servisní středisko. Pokud je na dně mycího prostoru voda v důsledku přetečení nebo úniku, odstraňte ji před novým spuštěním myčky.

TECHNICKÉ ÚDAJE

Technické údaje pro myčku do domácnosti podle předpisů EU č. 1059/2010:

Výrobce ECG
Model EDF 6023 WA++
EAN 8592131505612
Počet sad nádobí 12
Energetická třída ^1	A++
Roční spotřeba energie ^2	258 kWh
Spotřeba energie na standardní mycí cyklus 0,9 kWh
Spotřeba energie ve vypnutém stavu 0,5 W
Spotřeba energie v pohotovostním režimu 1,0 W
Roční spotřeba vody ^3	3360 l
Třída účinnosti sušení ^4	A
Standardní mycí cyklus ^5	Eco
Délka programu standardního mycího cyklu 165 min
Hlučnost 54 dB(A)
Montáž Samostatně stojící
Výška 850 mm
Výška (bez vrchní desky) 820 mm
Šířka 596 mm
Hloubka	598 mm
Hmotnost	46 kg
Příkon	2200 W
Jmenovité napětí / frekvence	220–240 Vac / 50 Hz
Proud	10 A
Tlak vody (hydrodynamický tlak)	0,3–10,0 bar = 0,03–1,0 MPa

Poznámka:

1 A + + + (nejvyšší účinnost) až D (nejnižší účinnost)

2 Spotřeba energie 258 kWh za rok je kalkulována na základě 280 standardních mycích cyklů s použitím studené vody a programů s nižší energetickou spotřebou. Skutečná spotřeba energie závisí na způsobu používání spotřebiče.

3 Spotřeba vody 3360 litrů za rok je kalkulována na základě 280 standardních mycích cyklů. Skutečná spotřeba vody závisí na způsobu používání spotřebiče.

4 A (nejvyšší účinnost) až G (nejnižší účinnost)

5 Program Eco je referenčním programem, ke kterému jsou vztaženy údaje energetického štítku. Je vhodný pro mytí běžně znečištěného nádobí a zároveň se jedná o nejúčinnější program ve smyslu spotřeby energie a vody pro tuto kategorii nádobí.

Přístroj splňuje evropské normy a předpisy v současném znění:

- LVD - EU směrnice 2014/35/EU

- EMC – EU směrnice 2014/30/EU

- EUP 1016/2010

Výše uvedené hodnoty byly naměřeny za specifických pracovních podmínek v souladu s příslušnými normami. Výsledky se mohou významně lišit v závislosti na množství a míře znečištění nádobí, tvrdosti vody, množství mycího prostředku apod.

Tento návod k použití je zpracován podle norem a předpisů Evropské unie.

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přirodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

08/05

Tento výrobek splňuje požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Návod k obsluze je k dispozici na webových stránkách www.ecg.cz. Změna textu a technických parametrů vyhrazena.

SISUKORD

KIRJELDUS 65

Juhtpaneel....65

Čistenie ostrekovacích ramien....37

7. Kontrolka nedostatku leštidla

Pridávanie soli do zmäkčovadla

Stupeň 2 Velmi nízky obsah váprnka

Stupeň 3 Nízky obsah vápníku

Stupeň 5 Vyšší obsah výpůka

Stupeň 6 Vysoky čsa výpín a

Tabulka nastavenia tvrdosti vody

Stupeň tvrdosti	Nemecká stupnica (dH)	Francúzska stupnica (dH)	Britská stupnica (dH)	Indikátor tvrdosti
10 – 50	-90 – 6 Svieti	kontrolka umývania.
26 – 11	10 – 207 – 14	Svieti kontrolka konca programu.
312 – 17	21 – 3015 – 21	Svieti kontrolka tlačidla Štart/Pauza.
418 – 22	31 – 4022 – 28	Svetia kontrolky umývania a konca programu.
523 – 31	41 – 5529 – 39	Svieti kontrolka umývania a kontrolka tlačidla Štart/Pauza.
632 – 50	56 – 9040 – 63	Svieti kontrolka konca programu a kontrolka tlačidla Štart/Pauza.

Poznámky:

1. Priklopte veko dávkovača a zatlačením ho zavrite.

1. Naplňte zásobníky soli a leštidla.
2. Nastavte tvrdost vody na najvyšší stupeň a spustite umývací program naprázdno.
3. Nastavte správnu hodnotu tvrdosti vody.
4. Nastavte zodpovedajúce dávkovanie leštidla.

Dávkovač leštidla

Funkcia leštidla

Kedy je potrebné doplnit'leštidlo

Tmavý indikátor B znamená, že je v dávkovači dostatok leštidla, zatial' čo svetlý indikátor A upozorňuje na potrebu doplnit dávkovač.

Upozornenie

Predmety zo syntetických vlákien.

• Ovládací panel čistite mierne navlhčenou handričkou. Po čistení dôkladne osušte.
• Na čistenie častí umývačky nikdy nepoužívajte ostré nástroje, brúsne prášky alebo agresívne čističe.

Čistenie dvierok

Čistenie ostrekovacích ramien

Pred každým čistením a údržbou odpojte napájací prívod od sietovej zásuvky. Neriskujte.

- Je stále zapnuté tlačidlo vypínača.

- Umývací prostriedok ste nasypali do mokrého dávkovača.

Ak nie je riad riadne osušený

Likvidácia použitých elektrických a elektronických zariadení (platí v členských krajinách EÚ a dálších európskych krajinách so zavedeným systémom triedenia odpadu)

Návod na obsluhu je k dispozícii na webových stránkach www.ecg.sk.

Zmena textu a technických parametrov vyhradená.

www.ecg-electro.eu

Deutsch

K+B Progres, a.s/AG.

Barbaraweg 2, DE-93413 Cham

The manufacturer takes no responsibility for printing errors contained in the product's user's manual. Der Importeur haftet nicht für Druckfehler in der Bedienungsanleitung des Produkts. Výrobce neruči za tiskové chyby obsažené v návodu k použití výrobku. Tootja ei vastuta toote kasutusjuhendis leiduvate trůkivigade eest. Ražotájs neuznemas atbildíbu par drukas klůdám ierićes rokasgrámatá. Gamintojas neapsiima atsakomyběs děl spausdinimo klaidu, pasitaikančily gaminio naudotojo vadove. Dovozca neruči za tlačové chyby obslahn uté v návode na použitie výrobku.
