Produkttyp	Geschirrspüler
Modell	EDF 6046 QXA++
Marke	ECG
Energieeffizienzklasse	A+++
Anzahl Gedecke	14
Abmessungen (H x B x T)	85 x 60 x 60 cm
Gewicht	45 kg
Energieverbrauch (jährlich)	260 kWh
Wasserverbrauch (pro Zyklus)	10 L
Geräuschpegel	46 dB(A)
Anzahl Programme	6 (Eco, Auto, Intensiv, Schnell, Glas, Vorspülen)
Zusatzfunktionen	Startzeitvorwahl, Halbe Beladung, Extra Trocknen
Sicherheitsmerkmale	Kindersicherung, Überlaufschutz, Leckageerkennung
Filtersystem	Selbstreinigender Dreifachfilter
Trocknungssystem	Kondensationstrocknung
Innenbeleuchtung	Ja
Einstellbarer Klarspüler	Ja
Wasserenthärter	Ja, mit einstellbarer Härte
Ersatzteilverfügbarkeit	Mindestens 10 Jahre
Garantie	2 Jahre

Häufig gestellte Fragen - EDF 6046 QXA++ ECG

Welche Art von Reinigungsmittel sollte ich verwenden?

Verwenden Sie nur geschirrspülerspezifisches Reinigungsmittel (Tabletten, Pulver oder Gel). Vermeiden Sie Handspülmittel, da es übermäßiges Schäumen verursacht. Für beste Ergebnisse verwenden Sie ein Reinigungsmittel mit Klarspüler und Salz kombiniert.

Wie fülle ich Salz und Klarspüler nach?

Öffnen Sie den Deckel des Salzbehälters, füllen Sie Geschirrspülsalz (grob) ein, dann fest verschließen. Für Klarspüler öffnen Sie den Einlass und gießen Sie ein, bis die Anzeige voll anzeigt. Passen Sie die Klarspüler-Einstellung basierend auf der Wasserhärte an (normalerweise 3-4).

Warum reinigt meine Spülmaschine nicht richtig?

Häufige Ursachen: verstopfter Filter, falsche Beladung blockiert Sprüharme, unzureichendes Reinigungsmittel, niedrige Wassertemperatur oder hartes Wasser. Stellen Sie sicher, dass der Filter sauber ist, die Sprüharme sich frei drehen, verwenden Sie ein hochwertiges Reinigungsmittel und wählen Sie das entsprechende Programm.

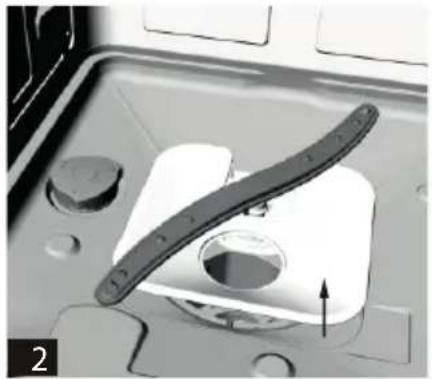

Wie reinige ich den Filter?

Drehen Sie den Grobfilter gegen den Uhrzeigersinn, heben Sie ihn heraus. Entfernen Sie den Feinfilter. Spülen Sie beide unter fließendem Wasser ab. Verwenden Sie eine weiche Bürste, um Rückstände zu entfernen. Wieder zusammenbauen: zuerst den Feinfilter, dann den Grobfilter, und im Uhrzeigersinn drehen, bis er einrastet. Verwenden Sie keine aggressiven Chemikalien.

Was bedeuten Fehlercodes?

Fehlercodes variieren je nach Modell. Häufig: E1 (Überlaufschutz), E4 (Wasserzulauffehler), E9 (Ablaufpumpenfehler). Siehe Handbuch für eine vollständige Liste. Zurücksetzen durch Ausstecken für 1 Minute; wenn bestehen bleibt, Kundendienst kontaktieren.

Kann ich die Spülmaschine während eines Durchgangs öffnen?

Das Öffnen der Tür während des Betriebs pausiert den Zyklus. Seien Sie vorsichtig, da heißer Dampf austreten kann. Schließen Sie die Tür und drücken Sie Start, um fortzufahren. Vermeiden Sie das Öffnen während der Trocknungsphase, um Kondensation und Wärmeverlust zu vermeiden.

Wie kann ich den Energieverbrauch senken?

Verwenden Sie Eco-Programme, fahren Sie volle Ladungen (aber nicht überladen), kratzen Sie Geschirr ab statt vorzuspülen, und nutzen Sie die Startzeitvorwahl, um während Schwachlastzeiten zu laufen. Reinigen Sie außerdem regelmäßig Filter und Sprüharme.

Wie installiere ich die Spülmaschine?

Stellen Sie sicher, dass die Maschine mit den verstellbaren Füßen ausgerichtet ist. Schließen Sie den Wasserzulaufschlauch an eine Kaltwasserleitung an (max. 60°C). Schließen Sie den Ablaufschlauch an ein Abflussrohr oder einen Spülbeckensiphon an. Stecken Sie das Gerät in eine geerdete Steckdose. Für den Einbau unter der Arbeitsplatte folgen Sie der Schablone für die Höhe der Arbeitsplatte.

Warum macht meine Spülmaschine Geräusche?

Geräusche können durch Geschirr, das aneinanderstößt, Sprüharme, die an Gegenständen anstoßen, oder eine defekte Pumpe verursacht werden. Überprüfen Sie, ob das Geschirr gesichert ist, die Sprüharme nicht blockiert sind und sich keine Fremdkörper (z.B. Knochen, Essstäbchen) am Boden befinden. Wenn ein Brummgeräusch anhält, muss möglicherweise die Ablaufpumpe überprüft werden.

Wie entferne ich Kalkflecken im Innenraum?

Führen Sie einen leeren Heißzyklus mit einem Geschirrspülreiniger oder einer Tasse weißen Essig im oberen Korb durch. Mischen Sie Essig nicht mit Reinigungsmittel. Wiederholen Sie dies monatlich, um die Maschine zu entkalken und die Leistung zu erhalten.

BEDIENUNGSANLEITUNG EDF 6046 QXA++ ECG

Innenraum der Geschirrspülmaschine....29

INSTALLATIONSHINWEISE....29

Platzierung der Geschirrspülmaschine 29

Anschließen der Wasserleitung....29

Anschließen des Ablaufschlauches....30

Anschließen an das Stromnetz 30

GEBRAUCHSHINWEISE....31

Vor der Erstverwendung 31

Salz in den Wasserenthärter hinzugeben 32

Klarspüler nachfüllen....32

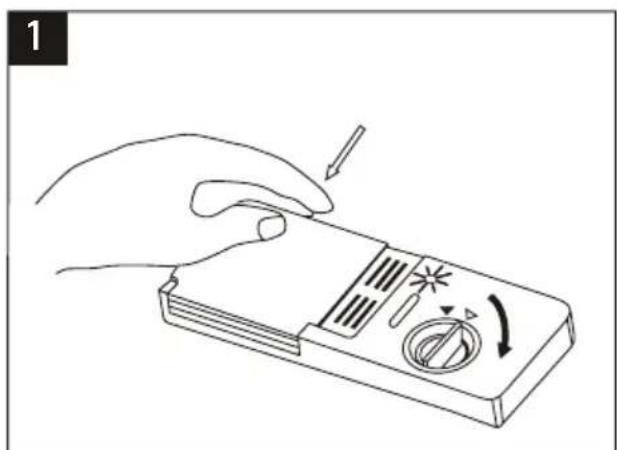

Waschmittel-Funktion....34

Waschmittel....35

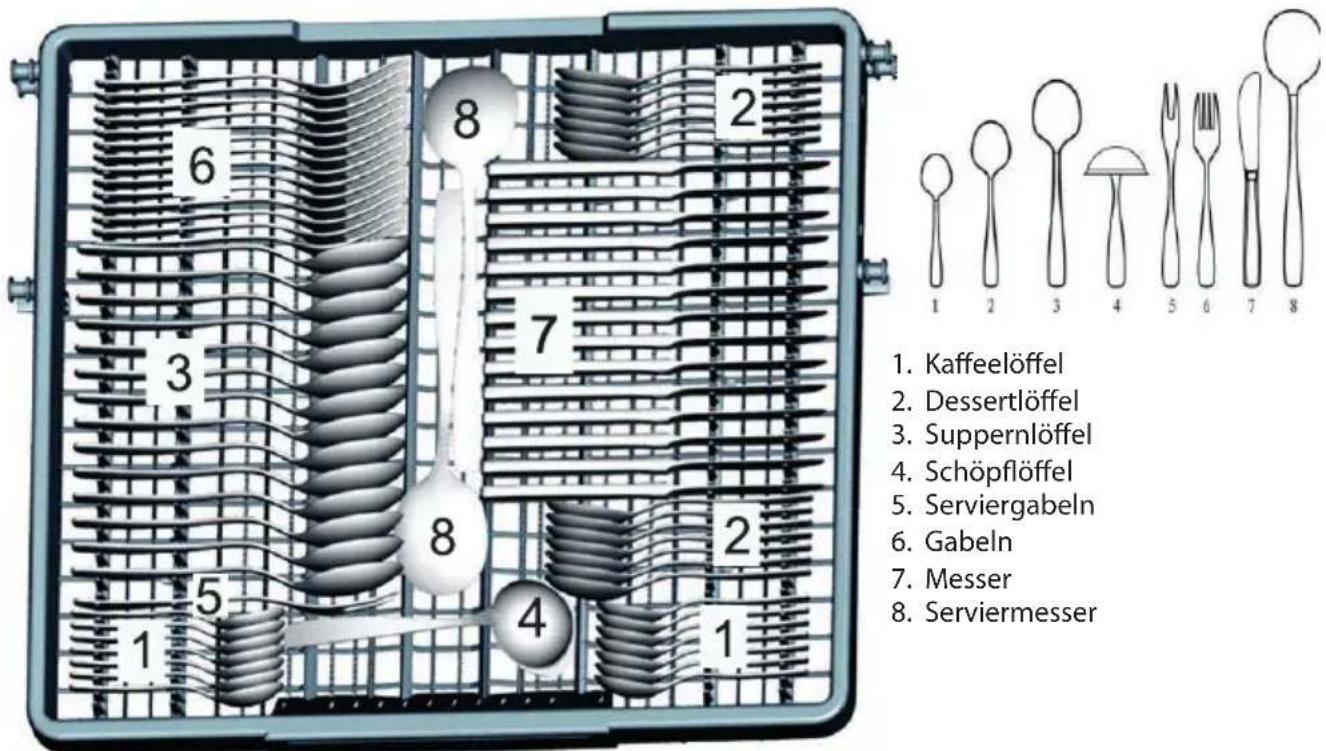

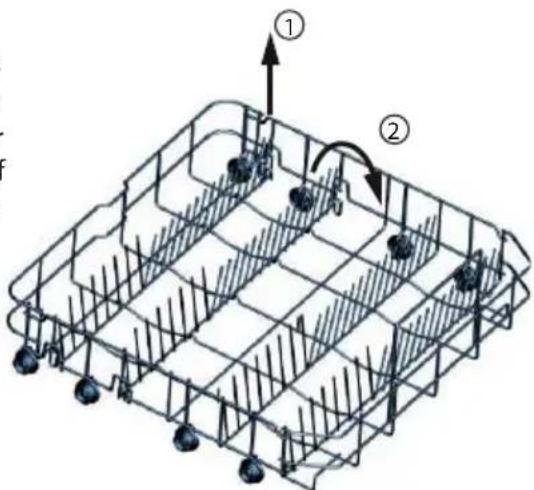

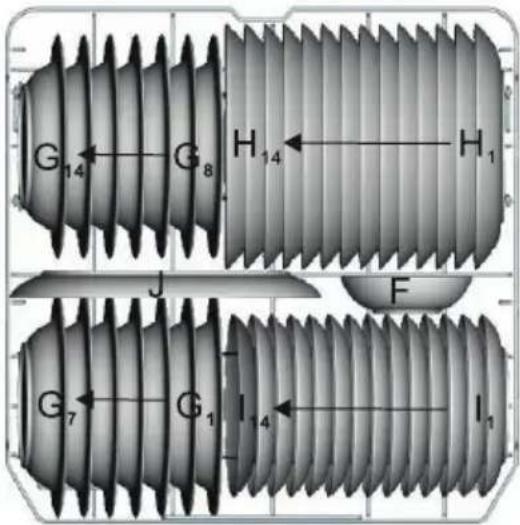

Befüllen der Körbe 36

STARTEN DES WASCHPROGRAMMES 40

INSTANDHALTUNG UND REINIGUNG......42

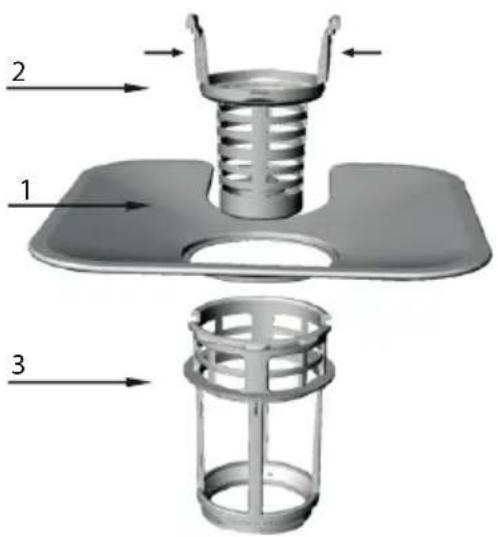

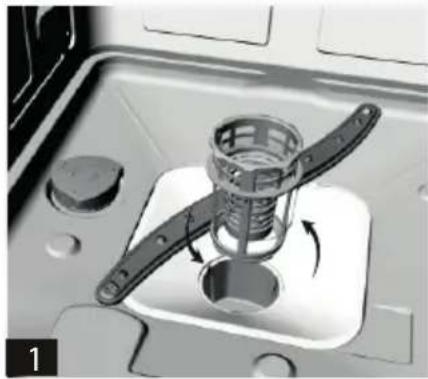

Filtrierungssystem 42

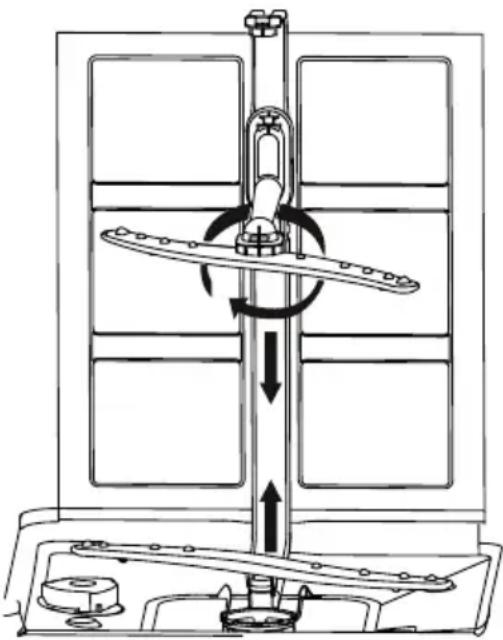

Reinigung der Sprüharme 43

Gerätepflege 43

TIPPS BEI DER PROBLEMBEHEBUNG 44

Ehe Sie den Kundendienst anrufen....44

Fehlercodes....46

TECHNISCHE ANGABEN....46

SICHERHEITSHINWEISE

Bitte aufmerksam lesen und für den künftigen Gebrauch gut aufbewahren!

Warnung: Die in dieser Anleitung aufgeführten Sicherheitsvorkehrungen und Hinweise umfassen nicht alle Umstände und Situationen, zu denen es kommen kann. Der Anwender muss begreifen, dass der gesunde Menschenverstand, Vorsicht und Sorgfalt zu Faktoren gehören, die sich in kein Produkt einbauen lassen. Diese Faktoren müssen durch den Anwender bzw. mehrere Anwender bei der Verwendung und der Bedienung dieses Gerätes gewährleistet werden. Wir haften nicht für Schäden, die durch den Transport, eine unsachgemäße Verwendung, Spannungsschwankungen oder eine Modifikation des Gerätes entstehen.

Um Bränden oder Stromunfällen vorzubeugen, müssen bei der Verwendung von elektrischen Geräten u.a. folgende Grundmaßnahmen eingehalten werden:

• Tür und Geschirrkörbe niemals mit Gewalt öffnen. Niemals auf der Tür sitzen oder auf diese hinaufsteigen.
• Heizkörper nach dem Waschgang nicht berühren.
• Geschirrspülmaschine erst nach dem Aufstellen einschalten. Während des Betriebes sollten Sie die Tür äußerst vorsichtig öffnen, da Verbrühungsgefahr besteht.
• Platzieren Sie keine schweren Gegenstände auf die offene Tür, die Geschirrspülmaschine könnte umkippen.

• Geschirr in die Spülmaschine geben:

• Gegenstände mit scharfen Kanten so positionieren, damit sie nicht die Türdichtung beschädigen.

• Vorsicht: Messer und sonstige scharfe Gegenstände waagerecht in die Körbe ggf. mit Schneide nach unten hineinlegen.

- Geben Sie Acht, damit Gegenstände aus Kunststoff nicht die Heizkörper berühren.

- Kontrollieren Sie nach dem Waschzyklus, ob der Behälter für Waschmittel leer ist.

- Waschen Sie in der Geschirrspülmaschine kein Kunststoffgeschirr, das nicht für Geschirrspülmaschinen geeignet ist.

- Benutzen Sie nur Reinigungsmittel und Klarspüler, die für die Geschirrspülmaschine geeignet sind.

- Benutzen Sie nur Reinigungsmittel und Klarspüler, die für automatische Geschirrspülmaschinen geeignet sind. Benutzen Sie niemals Seifen, Waschpulver oder Reinigungsmittel, die für die Handwäsche bestimmt sind.

- Schützen Sie dar Gerät vor Kindern.

- Kinder dürfen nicht in Kontakt mit dem Waschmittel kommen. Kinder sollten außer Reichweite der offenen Tür gehalten werden, da sich im Inneren der Geschirrspülmaschine Waschmittelreste befinden können.

- Das Gerät ist nicht für Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten (sowie Kindern) mit mangelnden Erfahrungen und Kenntnissen bestimmt, sofern diese nicht beaufsichtigt oder über den Gebrauch des Gerätes durch eine für ihre Sicherheit zuständige Person belehrt wurden.

- Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

- Waschmittel sind alkalisch und könnten bei Verzehr äußerst gefährlich sein! Vermeiden Sie Kontakt mit Haut und Augen. Beo offener Tür sind Kinder außer Reichweite der Geschirrspülmaschine zu halten.

- Lassen Sie die Tür nicht geöffnet, man könnte über sie stolpern.

- Ein beschädigtes Stromkabel dürfen nur der Hersteller, ein Servicearbeiter oder eine andere qualifizierte Person ersetzen. Auf diese Weise kann Stromunfällen vorgebeugt werden.

- Das Verpackungsmaterial sollte umweltfreundlich entsorgt werden.

- Benutzen Sie die Geschirrspülmaschine ausschließlich für dem Zweck, für den Sie konzipiert wurde.

- Das Stromkabel darf nicht bei der Installation gestreckt, geknickt oder belastet werden. Bedienelemente vor dem Anschließen nicht berühren.

- Benutzen Sie bei der Installation ein neues Schlauchset, alte Schläuche sollten nicht mehr benutzt werden.

- Falls sich unter an der Geschirrspülmaschine Belüftungsöffnungen befinden, dürfen diese nicht mit einem Teppich verdeckt werden.

- Das Verbrauchsgerät ist ausschließlich für den Haushaltsgebrauch bestimmt. Die Garantie erlischt bei kommerzieller Nutzung.

ERDUNG DES GERÄTES

• Dieses Gerät muss geerdet werden. Eine Erdung reduziert das Stromschlagrisiko bei Störungen oder Pannen. Das Gerät kommt mit einem dreiadrigen Stromkabel, das einen Stecker mit Erdungskontakt hat. Das Stromkabel muss an eine geerdete Steckdose gemäß den lokalen Vorschriften und Anordnungen angeschlossen werden. Ein falsches Anschließen der Erdung erhöht das Stromschlagrisiko.
• Falls Sie sich bzgl. der Erdung des Gerätes nicht sicher sind, wenden Sie sich an einen qualifizierten Techniker. Falls der Gerätestecker nicht mit Ihrer Steckdose übereinstimmt, bitten Sie einen qualifizierten Techniker, damit er die Steckdose auswechselt.

BESCHREIBUNG

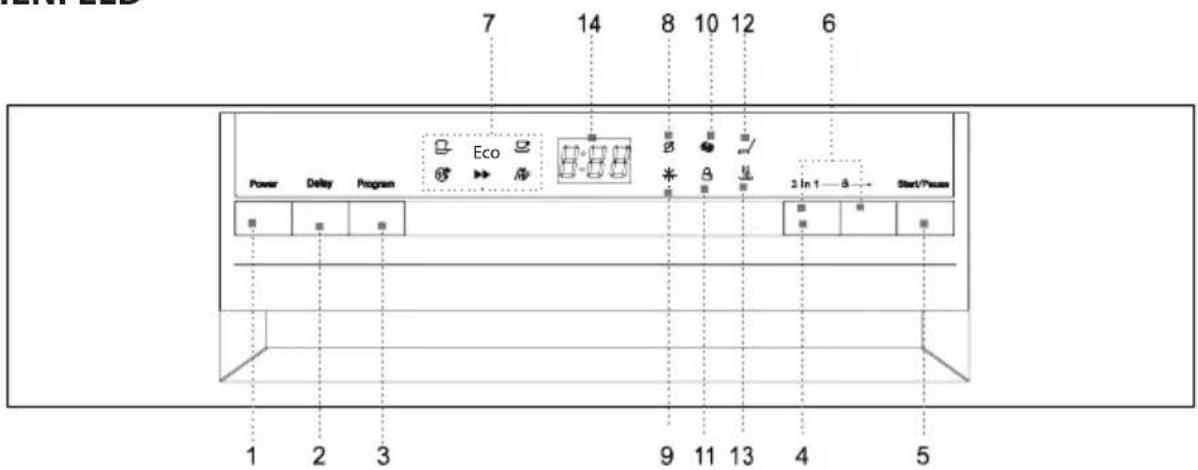

BEDIENFELD

1. Ausschalter: Ein- und Ausschalten des Gerätes.
2. Taste DELAY: Mit dieser Taste kann der Programmstart um bis zu 24 Stunden aufgehoben werden.
3. Programmtasten: Wählen Sie das gewünschte Waschprogramm durch mehrmaliges Drücken der Taste aus. Das Leuchten der jeweiligen Anzeige zeigt das ausgewählte Waschprogramm an.
4. Taste „3 in 1“: Mit dieser Taste können Sie die Funktion für Tabletten 3in1 aktivieren/deaktivieren.
5. Taste START/PAUZA: Mit dieser Taste starten oder stoppen Sie den Waschvorgang.
6. Kindersicherung: Durch langes Drücken dieser zwei Tasten (3 Sekunden) sperren Sie die Bedienung der Geschirrspülmaschine. Falls Sie die Bedienelemente entsperren möchten, drücken Sie diese Taste noch einmal.
7. Programmanzeigen: Das ausgewählte Programm wird durch die jeweilige Anzeige indiziert.
8. Anzeige für das Nachfüllen von Salz: Die Anzeige beginnt zu leuchten, sobald der Salzbehälter nachgefüllt werden muss.
9. Anzeige für das Nachfüllen des Klarspülers: Die Anzeige beginnt zu leuchten, sobald der Behälter nachgefüllt werden muss.
10. Anzeige 3in1: Die Anzeige leuchtet bei aktiver Funktion.
11. Anzeige für Kindersicherung: Nach der Aktivierung der Kindersicherung beginnt die Anzeige zu blinken (6x) und leuchtet bis zur Deaktivierung.
12. Anzeige für den Waschvorgang: Die Anzeige leuchtet, wenn Geschirr gewaschen wird.
13. Anzeige für den Trocknungsvorgang: Die Anzeige leuchtet, wenn Geschirr getrocknet wird.
14. Digitales Display: Zeigt die verbleibende Programmzeit, Fehlercodes und die zum aufgehobenen Start verbleibende Zeit an.

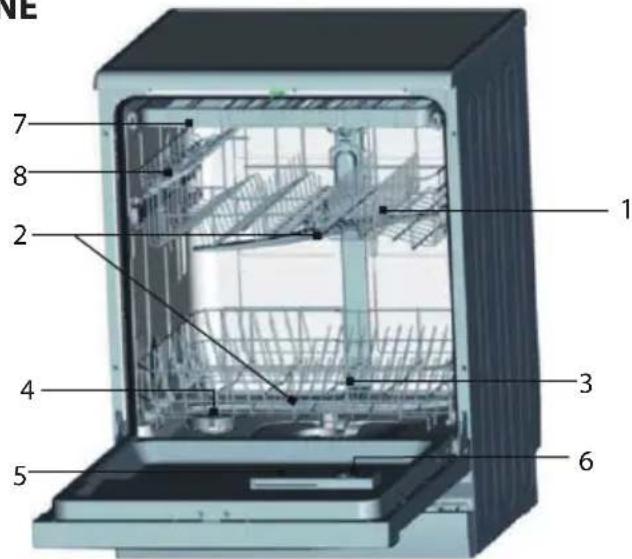

INNENRAUM DER GESCHIRRSPÜLMASCHINE

1. Oberer Korb
2. Sprüharme
3. Unterer Korb
4. Wasserenthärter
5. Behälter für Waschmittel
6. Dosiergerät für Klarspüler
7. Besteckfach
8. Tassenhalter

INSTALLATIONSHINWEISE

Deutsch

WARNUNG!

• Das Anschließen an das Stromnetz und an die Wasserzufuhr sollte ein qualifizierter Arbeiter vornehmen.
• Das Gerät darf nicht auf Zuleitungs- und Ablaufschläuchen sowie Stromkabeln stehen.
• Beim Anschließen an die Wasserleitung muss ein neues Schlauchset benutzt werden. Benutzen Sie keine alten Zuleitungsschläuche.

PLATZIERUNG DER GESCHIRRSPÜLMASCHINE

• Geschirrspülmaschine vor der Installation auspacken, sämtliches Verpackungsmaterial entfernen (s. Hinweise auf der Verpackung) und Geschirrspülmaschine auf mögliche Transportschäden überprüfen. Falls Sie irgendeine Beschädigung feststellen, unterbrechen Sie die Installation und kontaktieren Ihren Händler.
• Wählen Sie bei der Installation einen geeigneten Ort aus, an dem das Geschirr mühelos hineingelegt/herausgenommen werden kann.
• Platzieren Sie die Geschirrspülmaschine in der Nähe von Wasser- und Ablaufleitungen.
• Zuleitungs- und Ablaufschläuche können links oder rechts angebracht werden, was die Installation um einiges erleichtert.
• Heben Sie die Geschirrspülmaschine beim Umstellen nicht mit Hilfe der Tür oder des Vorderpaneels.
  • Die Geschirrspülmaschine kann u.a. unter die Arbeitsplatte der Küche eingeschoben werden. Geben Sie Acht, damit die Wasserzuleitung und die Ablaufleitung beim Einschieben der Geschirrspülmaschine nicht eingeklemmt werden. Geben Sie Acht, damit die Geschirrspülmaschine nicht auf der Stromleitung steht.
• Stellen Sie die Geschirrspülmaschine auf einen geraden Fußboden. Mit Hilfe der vorderen einstellbaren Füße können Sie die Geschirrspülmaschine in eine waagerechte Position versetzen. Die Neigung sollte nicht größer als 2° sein. Eine waagerechte Position sorgt für eine größere Stabilität, beugt unerwünschten Bewegungen vor und reduziert Vibrationen und Lärm. Eine richtige Positionierung sorgt u.a. für ein müheloses Öffnen/Schließen der Tür.
• Falls die Tür der Geschirrspülmaschine nicht richtig anliegt, überprüfen Sie, ob die Spülmaschine stabil und waagerecht steht. Falls nötig, Füße einstellen.

Bemerkung: Die maximale Höhe der einstellbaren Füße beträgt 20 mm.

ANSCHLIESSEN DER WASSERLEITUNG

1. Der Wasserdruck sollte 0,04 bis 1,0 MPa betragen. Falls der Wasserdruck kleiner ist, wenden Sie sich an Ihren Techniker.
2. Der Zuleitungsschlauch darf weder gebogen noch geknickt sein.

1. Falls die Wasserleitungsrohre neu sind oder lange nicht benutzt wurden, lassen Sie zunächst etwas Wasser abfließen und warten, bis nur klares Wasser ausfließt.
2. Schlauchendstück an die Wasserzuleitung mit 3/4 Gewinde aufsetzen und Schraubung nachziehen.
3. Dichtigkeit der Verbindung überprüfen.
4. Vor dem Gebrauch der Geschirrspülmaschine Zuleitungshahn völlig öffnen.

ANSCHLIESSEN DES ABLAUFSCHLAUCHES

Schließen Sie den Ablaufschlauch an die Abflussleitung an und vergewissern sich, dass der Schlauch weder gebogen noch geknickt ist. Falls der Ablaufschlauch zu kurz ist, wenden Sie sich an eine autorisierte Kundendienststelle und wünschen einen längeren Schlauch aus demselben Material. Denken Sie daran, dass der Schlauch, obgleich verlängert, nicht länger als 4 Meter sein darf. Ein längerer Ablaufschlauch könnte die Funktionsfähigkeit der Geschirrspülmaschine beeinträchtigen. Der Schlauch muss gut an die Abflussleitung befestigt werden, damit er sich während des Waschvorganges nicht löst.

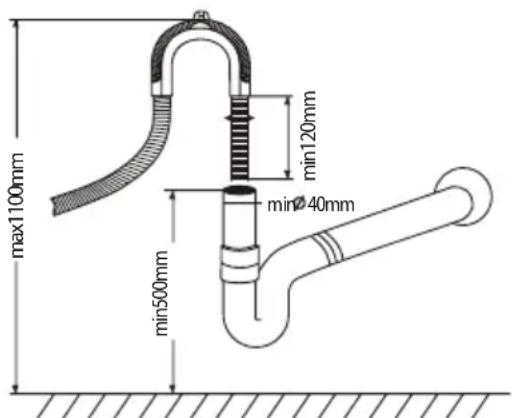

Anschließen an den Siphon

Die Anbindung an die Abflussleitung muss in 50 cm Höhe (Minimum) und 100 cm (Maximum) über dem Boden der Geschirrspülmaschine durchgeführt werden. Der Ablaufschlauch sollte mit einer Klemme befestigt werden. Das lose Schlauchende darf nicht ins Wasser getaucht sein.

ANSCHLIESSEN AN DAS STROMNETZ

Ehe Sie den Stecker in die Steckdose stecken, sollten Sie folgendes überprüfen:

• Die Steckdose ist geerdet und entspricht den geltenden Normen.
  • Die Steckdose entspricht dem maximalen Anschlusswert des Gerätes (s. Typenschild auf der Innenseite der Tür).
  • Die Spannung in der Steckdose entspricht der Spannung auf dem Typenschild.
• Die Steckdose stimmt mit dem Gerätestecker überein. Sollte dies nicht der Fall sein, wenden Sie sich an einen autorisierten Techniker, der die Steckdose auswechselt. Benutzen Sie weder Verlängerungskabel noch Mehrfachsteckdosen.

INBETRIEBNAHME DER GESCHIRRSPÜLMASCHINE

Vor der Inbetriebnahme muss folgendes überprüft werden.

1. Die Geschirrspülmaschine steht gerade und ist stabil.
2. Das Zuleitungsventil ist offen.
3. Aus den Schlauchverbindungen entkommt kein Wasser.
4. Das Stromkabel wurde angeschlossen.
5. Die Steckdose steht unter Spannung.
6. Die Zuleitungs- und Abflaufschläuche sind weder eingeklemmt noch verflochten.
7. Von der Geschirrspülmaschine wurde sämtliches Verpackungsmaterial und Aufkleber entfernt.

HINWEIS

• Gebrauchsanweisung nach dem Gebrauch gut aufbewahren.
  • Die Gebrauchsanweisung enthält wichtige Informationen.

GEBRAUCHSHINWEISE

VOR DER ERSTVERWENDUNG

Vor der Inbetriebnahme

1. Wasserenthärter einstellen.
2. 500ml Wasser in den Salzbehälter geben und Spülmaschinensalz hinzugeben.
3. Klarspüler in das Dosiergerät geben.
4. Waschmittel in den Behälter geben

Wasserenthärter

Stellen Sie den Wasserenthärter manuell oder mit dem Drehknopf ein.

Der Wasserenthärter entfernt Mineralien und Salze aus dem Wasser. Diese könnten die Funktionsfähigkeit der Geschirrspülmaschine beeinflussen. Je mehr Mineralien und Salze, desto härter das Wasser. Der Wasserenthärter sollte in Abhängigkeit von der Wasserhärte eingestellt werden. Informationen über die Wasserhärte erhalten Sie bei Ihrem Wasserlieferanten.

Einstellung des Salzverbrauches

Sie können den Salzverbrauch in Abhängigkeit von der Wasserhärte regulieren. Auf diese Weise kann der Salzverbrauch optimiert und geregelt werden. Gehen Sie wie folgt vor:

Der Salzbehälter kann zwischen H0 und H7 eingestellt werden. Bei H0 wird kein Salz dosiert.

Informieren Sie sich über die Wasserhärte (diese Informationen erhalten Sie beim Wasserlieferanten) und stellen die Dosierung in Abhängigkeit von der Wasserhärte ein:

1. Tür schließen.
2. Geschirrspülmaschine mit der Taste „Power“ einschalten.
3. Taste „Delay“ gedrückt halten, danach Taste „Program“ 5 Sekunden gedrückt halten. Anschließend ertönt ein akustisches Signal und auf dem Display blinkt die Anzeige H.. (ab Werk wurde H4 voreingestellt).

4. Mit der Taste „Delay“ können Sie die Einstellung ändern. Mit jedem Drücken der Taste „Delay“ erhöhen Sie die Dosis um jeweils 1 Stufe. Sobald der Wert H7 erreicht wird, gelangen Sie durch erneutes Drücken der Taste „Delay“ zum Wert H0 (Dosierung AUS).

5. Taste „Program“ drücken. Die Einstellung wurde gespeichert.

Wasserhärte-Tabelle

Wasserhärte		mmol/l	Eingestellter Wert
°Clark Härte
0-8 weich	0-1.1 H0
9-10 weich	1.2-1.4 H1
11-12 mittel	1.5-1.8 H2
13-15 mittel	1.9-2.1 H3
16-20 mittel	2.2-2.9 H4
21-26 hart 3	0-3.7 H5
27-38 hart 3	8-5.4 H6
39-62 hart 5	5-8.9 H7

Bemerkung:

• Die Wasserhärte kann in jeder Region unterschiedlich sein.
- Bei hartem Wasser bilden sich auf Geschirr und Besteck Ablagerungen.
- Das Gerät kommt mit einem speziellen Wasserenthärter mit Salzbehälter, der Kalzium und andere Mineralien aus dem Wasser entfernt.

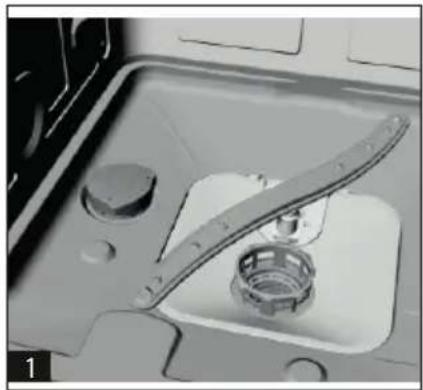

SALZ IN DEN WASSERENTHÄRTER HINZUGEBEN

Der Salzbehälter befindet sich unter dem unteren Korb. Befüllen Sie diesen folgendermaßen:

• Benutzen Sie ausschließlich Salz, das für Geschirrspülmaschinen geeignet ist! Salz, das nicht für Geschirrspülmaschinen geeignet ist (z.B. Speisesalz) könnte den Wasserenthärter beschädigen. Der Hersteller haftet für keinerlei Schäden infolge der Anwendung eines ungeeigneten Salztyps.
• Füllen Sie Salz ausschließlich vor dem Waschprogramm nach. Somit beugen Sie einer Korrosion vor, die auf Salzkristalle oder eine ausgelaufene Lösung am Boden der Geschirrspülmaschine zurückzuführen ist.

A. Nehmen Sie den unteren Korb heraus, schrauben den Behälterdeckel ab und nehmen diesen heraus 1.
B. Falls Sie den Behälter zum ersten Mal nachfüllen, befüllen Sie 2/3 des Behälters mit Wasser (etwa 500 ml) 2.
C. Benutzen Sie einen Trichter (nicht Bestandteil der Verpackung) und schütten etwa 2 kg Salz in den Behälter hinein. Gewöhnlich entkommt aus dem Behälter etwas Wasser.
D. Nach dem Befüllen des Behälter Deckel erneut aufschrauben.
E. Nach etwa 2 bis 6 Tagen sollte die Anzeige für Salz nicht mehr leuchten.

Bemerkung:

1. Salz muss nachgefüllt werden, sobald auf dem Bedienpaneel die Anzeige für Salz aufleuchtet. Es kein einige Zeit dauern, bis sich das Salz auflöst. Aus diesem Grund könnte die Anzeige für Salz noch eine Weile leuchten.
2. Falls das Salz rund um den Behälter verstreut wurde, aktivieren Sie das Programm für Einweichen/Abspülen, um das Salz entfernen.

Der Klarspüler wird automatisch am Ende der Klarspülung dosiert. Es beugt Flecken und Streifen während der Trocknung vor.

HINWEIS

Benutzen Sie ausschließlich Marken-Klarspüler. Befüllen Sie das Dosiergerät ausschließlich mit Klarspüler (niemals mit Putzmitteln für Spülmaschinen, flüssigen Reinigungsmitteln u.ä.). Dies könnte die Geschirrspülmaschine beschädigen.

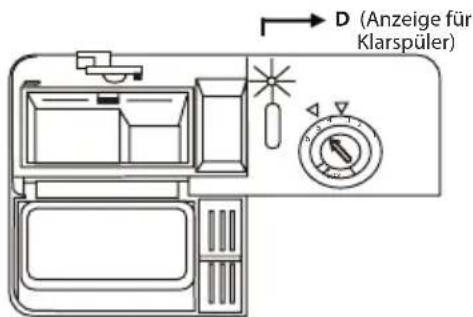

Befüllen des Dosiergerätes für Klarspüler

Die Anzeige für Klarspüler informiert über die Menge des verbleibenden Klarspülers (s. Bild).

Voll
3/4 des Inhaltes
1/2 des Inhaltes
- 1/4 des Inhaltes – Klarspüler muss nachgefüllt werden, damit sich keine Flecken bilden.
○ Leer

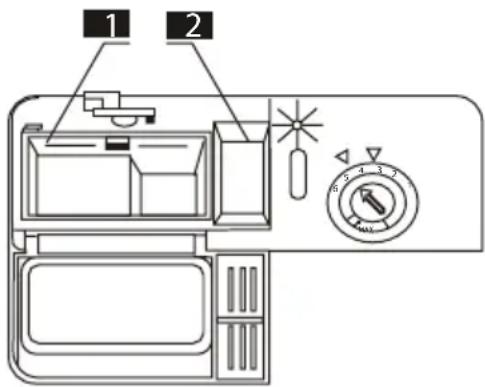

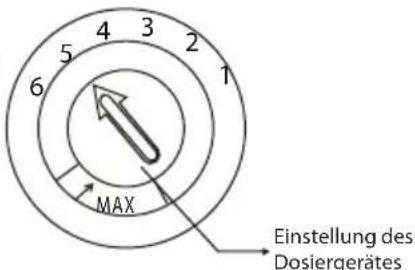

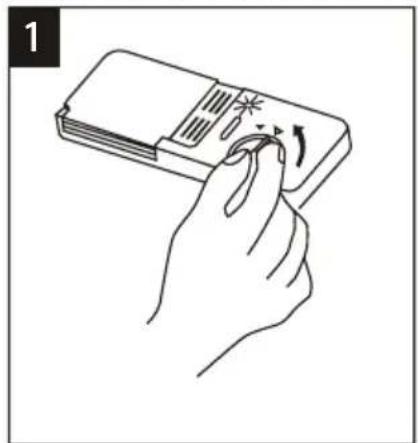

DOSIERGERÄT FÜR KLARSPÜLER

1. Öffnen Sie das Dosiergerät, indem Sie den Deckel zum Pfeil „open“ (nach links) drehen. Nehmen Sie den Deckel ab.
2. Füllen Sie den Klarspüler vorsichtig nach, damit er nicht überläuft.
3. Legen Sie den Deckel wieder an (zum Pfeil „open“) und schließen durch Drehen in Richtung „closed“.

Der Klarspüler wird am Ende der Klarspülung dosiert. Auf diese Weise bilden sich auf dem Geschirr keine Tropfen, die Flecken und Streifen hinterlassen könnten. Darüber hinaus beschleunigt der Klarspüler das Trocknen und Abtropfen von Wasser.

In Ihre Geschirrspülmaschine gehört flüssiger Klarspüler. Das Dosiergerät für Klarspüler befindet sich in der Tür neben dem Behälter für Waschmittel. Nehmen Sie den Deckel ab und füllen den Klarspüler nach, und zwar solange bis die Anzeige für Klarspüler dunkel wird. Das Volumen des Dosiergerätes beträgt 140 ml.

Achten Sie darauf das Dosiergerät nicht zu überfüllen, Überreste des Klarspülers könnten schäumen. Überreste mit einem Tuch abwischen. Vergessen Sie nicht den Deckel anzubringen.

HINWEIS

Falls der Klarspüler ausgelaufen ist, entfernen Sie dieses mit einem saugfähigen Tuch. Auf diese Weise beugen Sie einer übermäßigen Schaumbildung während des nächsten Waschvorganges vor.

Einstellung des Dosiergerätes für Klarspüler

Das Dosiergerätes für Klarspüler hat sechs Einstellungspositionen. Versetzen Sie den Drehknopf beim ersten Waschen in Position „4“. Falls Probleme bzgl. der Trocknung und der Fleckenbildung auftreten, erhöhen Sie die Klarspüler-Dosierung, indem Sie den Deckel des Dosiergerätes abnehmen und den Drehknopf in Position „5“ versetzen. Falls Probleme bzgl. der Trocknung und der Fleckenbildung überdauern, stellen Sie den Drehknopf auf einen höheren Wert ein, bis die Flecken zurückgehen. Ab Werk wurde der Wert 5 eingestellt.

Bemerkung:

- Falls Sie nach dem Waschen Wassertropfen oder Kalkflecken feststellen, sollten Sie die Klarspüler-Dosierung erhöhen. Falls Sie weißliche klebrige Flecken auf dem Geschirr und Messern bzw. eine bläuliche Schicht auf Gläsern feststellen, sollten Sie die Klarspüler-Dosierung reduzieren.

WASCHMITTEL-FUNKTION

Reinigungsmittel enthalten chemische Stoffe, die Unreinheiten vom Geschirr lösen und entfernen sowie aus der Geschirrspülmaschine ausspülen. Hierfür sind die meisten herkömmlichen Reinigungsmittel geeignet.

Konzentriertes Reinigungsmittel

Anhand der chemischen Zusammensetzung werden zwei Gruppen unterschieden:

• Herkömmliche alkalische Mittel mit ätzenden Bestandteilen
  • Leicht alkalische konzentrierte Mittel mit natürlichen Enzymen

Die Kombination des Waschprogrammes „Eco“ und eines konzentrierten Waschmittels reduziert die Umweltverschmutzung und ist optimal für Ihr Geschirr. Diese Waschprogramme wurden der Fähigkeit von Enzymen bzgl. des Auflösens von Unreinheiten angepasst. Aus diesem Grund kann man mit dem „Eco“ Waschprogramm mit einem konzentriertem Waschmittel dieselben Ergebnisse wie mit einem „intensiven“ Waschprogramm erzielen.

Reinigungstabletten

Reinigungstabletten lösen sich unterschiedlich schnell auf. Bei einem kurzen Waschprogramm könnte es dazu kommen, dass sich die Tablette nicht völlig auflöst, wodurch nicht alle reinigenden Stoffe freigegeben werden. Benutzen Sie Reinigungstabletten nur bei langen Waschprogrammen, damit alle Stoffe ausgespült werden.

Behälter für Waschmittel

Das Waschmittel muss nach jedem Waschen nachgefüllt werden (s. Programmtabelle). Diese Geschirrspülmaschine verbraucht weniger Waschmittel und Klarspüler als herkömmliche Geschirrspülmaschinen. Gewöhnlich reicht pro Waschvorgang einer normalen Geschirrmenge ein Löffel Waschmittel. Bei mehr verschmutztem Geschirr wird mehr Waschmittel benötigt. Geben Sie das Waschmittel kurz vor Programmstart hinzu, ansonsten könnte dieses feucht werden und sich schlecht auflösen.

Waschmittelmenge

• Falls der Deckel zu ist: Drücken Sie auf den Deckel. Der Deckel öffnet sich.
• Geben Sie das Waschmittel kurz vor Programmstart hinzu. Benutzen Sie nur Marken-Waschmittel, die für Geschirrspülmaschinen geeignet sind.

HINWEIS

Waschmittel sind aggressive Stoffe! Außer Reichweite von Kindern halten.

Richtige Anwendung von Waschmitteln

Benutzen Sie nur Waschmittel, die für die Geschirrspülmaschine geeignet sind. Waschmittel sollten auf einem trockenen und sauberen Ort aufbewahrt werden. Pulverförmige Waschmittel kurz vor dem Programmstart hinzugeben.

Dosierung von Waschmitteln

Behälter mit Waschmittel befüllen. Die Symbole informieren über die jeweilige Dosiermenge, s. Bild:

1 Bereich für die Dosis für den Hauptwaschzyklus. Der Wert „MIN“ stellt etwa 20 g Waschmittel dar.
2 Bereich für die Dosis für den Hauptwaschzyklus, etwa 5 g.

Dosieren und lagern Sie die Waschmittel gemäß Anweisungen des Herstellers, die der Verpackung zu entnehmen sind.

Drücken Sie auf den Deckel, bis dieser schließt.

Bei stark verschmutztem Geschirr empfehlen wir das Waschmittel auch in das Fach für den Vorwaschzyklus zu geben. Das Waschmittel aktiviert sich bereits beim Vorwaschzyklus.

Bemerkung:

• Der Programmtabelle sind Informationen über die Waschmittel-Dosierung einzelner Programme zu entnehmen. Nehmen Sie zur Kenntnis, dass Verschmutzungsgrad und Wasserhärte ebenfalls eine Rolle spielen können.
• Lesen Sie die Empfehlungen des Herstellers, die der Verpackung zu entnehmen sind.

WASCHMITTEL

Es gibt drei Arten von Waschmitteln

1. Mit Phosphat und Chlor
2. Mit Phosphat ohne Chlor
3. Ohne Phosphat und Chlor

Die heutigen pulverförmigen Waschmittel enthalten gewöhnlich kein Phosphat. Das bedeutet, dass Sie der Wasserenthärtung kaum beitragen. In diesem Fall empfehlen wir den Salzbehälter nachzufüllen, obgleich die Wasserhärte nur 6°dH beträgt. Phosphatfreie Mittel und hartes Wasser verursachen oft weiße Flecken auf Geschirr und Glas. In diesem Fall erzielen Sie bessere Ergebnisse mit einer größeren Waschmittelmenge. Waschmittel ohne Chlor haben eine geringere Bleichwirkung. Dunkle und farbige Flecken müssen nicht völlig zurückgehen. In diesem Fall sollten Sie ein Waschprogramm mit einer höheren Temperatur auswählen.

Tabletten 3in1

Allgemeine Empfehlungen

Gewöhnlich handelt es sich um Waschmittel samt Klarspüler und Wasserenthärter (Salz).

1. Vor dem Gebrauch dieser Produkte sollten Sie sich vergewissern, dass sie Ihrer Wasserhärte entsprechen (s. Empfehlung des Hersteller auf der Produktverpackung).
2. Diese Produkte sollten gemäß Empfehlungen der Herstellers benutzt werden.
3. Falls bei der ersten Verwendung von 3in1 Produkten Probleme auftreten, wenden Sie sich an die Kundenhotline Ihres Händlers.

Besondere Empfehlungen

- Falls kombinierte Produkte benutzt werden, sind Klarspüler und Enthärtungssalz nicht wirkungsvoll. Wir empfehlen die niedrigste Wasserhärte einzustellen.

Funktion „3in1“

1. Ausschalter der Geschirrspülmaschine drücken und Waschprogramm 3in1 auswählen (drücken Sie die Taste 3in1 bis die jeweilige Anzeige blinkt).

2. Mit der Taste Start/Pause starten Sie das Programm 3in1. Die Anzeige 3in1 leuchtet.

Deaktivierung der Funktion „3in1“

Befolgen Sie die Anweisungen bzgl. der „Deaktivierung eines laufenden Programmes“. Bei herkömmlichen Waschmitteln empfehlen wir folgendes:

1. Behälter für Salz und Klarspüler nachfüllen.
2. Die größte Wasserhärte einstellen und drei ECO Waschzyklen ohne Geschirr laufen lassen.
3. Wasserhärte erneut gemäß Ihrer Wasserhärte einstellen.

Bemerkung: Der Waschzyklus „3in1“ ist eine zusätzliche Funktion für Waschprogramme (Intensiv, Eco, Leicht).

BEFÜLLEN DER KÖRBE

Die besten Ergebnisse erzielen Sie, indem Sie folgende Anweisungen befolgen. Funktionsweise und Design der Geschirr- und Besteckkörbe können in Abhängigkeit vom jeweiligen Gerätemodell variieren.

Hineingeben und Herausnehmen von Geschirr aus den Körben

• Entfernen Sie größere Speisereste vom Geschirr. Angebrannte Speisereste in Pfannen empfehlen wir vorher einweichen zu lassen. Das Geschirr muss vorher nicht unter fließendem Wasser abgespült werden.
• Geben Sie die Gegenstände in die Geschirrspülmaschine wie folgt:

- Gegenstände wie Tassen, Gläser, Töpfe, Schüssel u. dgl. sollten mit dem Boden nach oben hineingelegt werden.

- Gefäße mit gekrümmten oder gewölbten Teilen sollten schräg hineingelegt werden, damit aus ihnen Wasser ausfließen kann.

• Ordnen Sie die Gegenstände so, damit diese nicht umkippen.
  – Ordnen Sie die Gegenstände so, damit sich die Sprüharme ungehindert bewegen können.

• Sehr kleine Gegenstände gehören nicht in die Geschirrspülmaschine, da diese durch den Korb fallen könnten.

• Beim Befüllen der Geschirrspülmaschine sollten beide Körbe (oben und unten) herausgezogen werden, um ein Umkippen zu vermeiden.

Herausnehmen von Geschirr

Wir empfehlen zunächst den unteren und erst dann den oberen Korb zu entleeren. Auf diese Weise tropft kein Wasser vom oberen auf den unteren Korb.

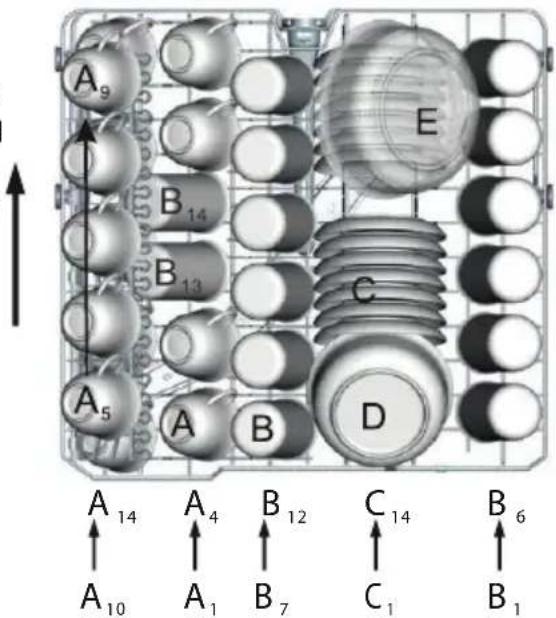

Befüllen des oberen Korbes

In den oberen Korb gehören zerbrechlichere und kleinere Gegenstände wie Gläser, Tassen, Untertassen, Teller, Schüssel und flache Schüsseln (sofern diese nicht sehr verschmutzt sind). Geschirr und Besteck so platzieren, damit sie vom Wasserstrom nicht umgekippt werden.

A. Tassen
B. Gläser
C. Teller
D. Schüssel
E. Schüssel

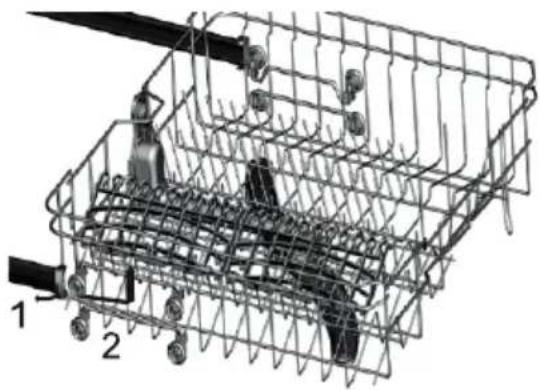

Einstellung des oberen Korbes

Die Höhe des oberen Korbes kann so eingestellt werden, damit mehr Platz für größeres Geschirr geschaffen wird, sei es im oberen oder unteren Korb. Die Höhe des oberen Korbes kann mit Hilfe von Rädern eingestellt werden, die an Führungsschienen zu befestigen sind. Die Führungsschienen liegen unterschiedlich hoch. Lange Gegenstände, Servier- und Tischbesteck sowie Messer sollten in den Korb so platziert werden, damit sie die Sprüharme nicht behindern. Falls nötig, kann der Glashalter heruntergeklappt oder herausgenommen werden.

Befüllen des unteren Korbes

Größere Gegenstände und Gegenstände, die mühelos zu waschen sind wie Töpfe, Pfannen, Deckel, Teller und Schüssel gehören in den unteren Korb (s. Bild).

Teller und Deckel sollten an den Seiten des Korbes platziert werden, damit sie den oberen Sprüharm nicht behindern.

Töpfe, Schüssel u. dgl. müssen mit dem Boden nach oben hineingelegt werden.

Tiefe Töpfe sollten schräg hineingelegt werden, damit aus ihnen Wasser ausfließen kann.

Im unteren Korb befinden sich kippbare Gestelle für große Töpfe und Pfannen.

F. Schüssel

G. Suppenteller

H. Flacher Teller

I. Dessertteller

J. Ovaler Teller

Kippbare Gestelle im oberen und unteren Korb

Kippbare Gestelle bestehen aus zwei Teilen. Durch das Herunterklappen der Gestelle im unteren Korb wird mehr Platz für größere Töpfe und Pfannen geschaffen. Falls nötig, kann jeder Teil getrennt heruntergeklappt werden ggf. können beide Teile auf einmal heruntergeklappt werden, wodurch mehr Platz im unteren Korb geschaffen wird.

Besteck im Fach gemäß Abbildung ordnen. Besteck so hineinlegen, damit Wasser durchfließen kann.

Türseite

Geschirr, das nicht für die Geschirrspülmaschine geeignet ist Völlig ungeeignet

Besteck mit Griffen aus Holz, Porzellan, Horn oder Perlmutt.

Geschirr aus Kunststoff, der nicht wärmebeständig ist.

Besteck mit geklebten Teilen, die nicht wärmebeständig sind.

Zusammengeklebtes Geschirr und Besteck.

Zinn- und Kupfergegenstände.

Kristallglas.

Gegenstände aus Stahl, die rosten.

Holzbretter.

Gegenstände aus synthetischen Stoffen.

Nicht zu empfehlen

Einige Glastypen können nach mehrmaligem Waschen matt werden.

Teile aus Silber und Aluminium können verblassen.

Glasierte Muster können durch häufiges Waschen in der Geschirrspülmaschine verblassen.

BEMERKUNG: Legen Sie keine Gegenstände hinein, die durch Zigarettenasche, Wachs oder Farbe verschmutzt sind. Achten Sie beim Kauf einer neuen Küchenausstattung darauf, damit dieses für die Geschirrspülmaschine geeignet ist.

BEMERKUNG: Geschirrspülmaschine niemals überlasten. Benutzen Sie kein Geschirr, dass nicht für die Geschirrspülmaschine geeignet ist. Nur so erzielen Sie ein gutes Ergebnis und sparen Energie.

Hineinlegen von Geschirr und Besteck

Vor dem Hineinlegen von Geschirr:

• Entfernen Sie grobe Speisereste.
• Lassen Sie Überreste angebrannter Gerichte einweichen.

HINWEIS

• Vergewissern Sie sich, dass kein Gegenstand durch den Korbboden hindurchgeht.
• Scharfe Gegenstände müssen mit der Schneide nach unten hineingelegt werden!

Achten Sie beim Hineinlegen von Geschirr und Besteck auf folgendes:

• Die hineingelegten Gegenstände dürfen nicht die Drehbewegung der Sprüharme behindern.
- Hohle Gegenstände wie Tassen, Gläser, Schüssel u. dgl. mit Boden nach oben hineinlegen, damit sich im Inneren kein Wasser ansammelt.
- Geschirr und Besteck darf nicht ineinander gelegt werden oder sich überdecken.
- Gläser dürfen sich nicht gegenseitig, berühren, damit sie nicht beschädigt werden.
- Größere Gegenstände, die schwer zu waschen sind, sollten in den unteren Korb hineingelegt werden.
- Der obere Korb ist für zerbrechliche und kleinere Gegenstände wie Gläser oder Tassen bestimmt.

HINWEIS

Messer mit einer langen Klinge, die vertikal gelagert werden, stellen eine mögliche Gefahr dar! Lange oder scharfe Gegenstände wie Messer zum Portionieren müssen in den oberen Korb waagerecht hineingelegt werden.

Beschädigung von Gläsern und sonstigem Geschirr

Mögliche Ursachen:

• Ungeeigneter Glas- oder Produkttyp. Chemische Zusammensetzung des Waschmittels.
• Ungeeignete Wassertemperatur und Programmlänge.

Empfohlene Lösung:

• Benutzen Sie Geschirr aus Glas oder Porzellan, das laut Hersteller für die Geschirrspülmaschine geeignet ist.
• Benutzen Sie feine Waschmittel, die für den jeweiligen Geschirrtyp geeignet sind. Falls nötig, holen Sie beim Hersteller des Waschmittels weitere Informationen ein.
• Wählen Sie ein Programm mit einer niedrigeren Temperatur aus.
• Glas und Besteck möglichst bald nach dem Waschen aus der Geschirrspülmaschine herausnehmen, um Beschädigung vorzubeugen.

Nach Waschende

Sobald der Arbeitszyklus zu Ende gelaufen ist, ertönt ein akustischer Signal (6x). Schalten Sie die Geschirrspülmaschine mit dem Ausschalter aus, stoppen die Wasserzufuhr und öffnen die Tür. Warten Sie einigen Minuten lang ehe Sie das Geschirr herausnehmen, damit Sie nicht mit heißem Geschirr manipulieren, das zerbrechen könnte. Auf diese Weise kann das Geschirr besser trocknen.

STARTEN DES WASCHPROGRAMMES

TABELLE MIT WASCHPROGRAMMEN

Programm	Informationen bzgl. der Programmwahl	Beschreibung des Programmes	Waschmittel Vorwaschen/ Waschvorgang	Programm-länge (min.)	Energiever-brauch (kWh)	Wasserver-brauch (l)
Intensiv	Für stark verschmutze Töpfe, Pfannen und Kasserolle sowie Geschirr mit eingetrockneten Speiseresten.	Vorwaschen Waschen (60 °C) Abspülen 1 Abspülen 2 Heißes Abspülen Trocknen	5/30 g (oder 3in1)	169 1,50	18
Eco (*EN 50242) (kaltes Programm)	Für gewöhnlich verschmutztes Geschirr wie Töpfe, Teller, Gläser und leicht verschmutzte Pfannen. Standard-Tageszyklus.	Vorwaschen Waschen (46 °C) Heißes Abspülen Trocknen	5/30 g (oder 3in1)	178 0,93	11
Leichter Wasch-programm	Für sensibleres und äußerst temperaturempfindliches Geschirr. (Sofort nach dem Gebrauch des Geschirrs starten.)	Waschen (45 °C) Abspülen Heißes Abspülen Trocknen	5/20 g (oder 3in1)	147 0,95	14
60 min	Leicht bis normal verschmutzte Gläser, Teller oder Schüssel, tägliches Waschen.	Vorwaschen Waschen (60 °C) Heißes Abspülen Trocknen	5/20 g 60 1,00	11,5
Schneller Waschprogramm	Kürzeres Waschen für weniger verschmutztes Geschirr, das nicht trocknen muss.	Waschen (45 °C) Heißes Abspülen	15 g 36 0,55	7
Abspülen	Abspülen von Geschirr, das Sie später waschen möchten.	Vorwaschen / 11 0	01 4

* EN 50242: dieses Programm ist ein Testzyklus.

Informationen über den Vergleichstest gemäß EN 50242:

• Kapazität: 14 Geschirrsets
- Position des oberen Korbes: Untere Position

- Einstellung des Dosiergerätes für Klarspüler: 5 (oder 4 für Dosiergeräte mit 4 Positionen)

EINSCHALTEN DES GERÄTES

Starten des Waschprogrammes

1. Befüllen Sie beide Körbe mit Geschirr und schieben diese wieder ein. Wir empfehlen zunächst den unteren und erst dann den oberen Korb zu befüllen (s. Kapitel „Bedienfeld“).
2. Geben Sie das Waschmittel hinzu (s. Kapitel bzgl. der Dosierung).
3. Schließen Sie das Stromkabel an eine geeignete Steckdose an (s. Typenschild). Überprüfen Sie, ob die Wasserzufuhr geöffnet ist.
4. Vergewissern Sie sich, dass sich die Sprüharme ungehindert bewegen können. Schließen Sie die Tür.
5. Drücken Sie den Ausschalter und wählen mit der Programmtaste den gewünschten Waschzyklus aus (s. Programmtabelle).

Bemerkung:

- Das Schließen der Tür indiziert ein Klickton. Nach Ende des Waschvorganges Geschirrspülmaschine mit dem Ausschalter ausschalten.

ÄNDERUNG DES PROGRAMMES

Voraussetzung: Sie können das Programm nach dem Start ändern, falls die Geschirrspülmaschine erst am Anfang des Waschvorganges ist. Anderenfalls könnte das Waschmittel bereits aufgebraucht und das Wasser abgepumpt sein. Danach muss der Behälter für Waschmittel erneut nachgefüllt werden (s. Kapitel „Dosierung des Waschmittels“).

1. Mit dem Ausschalter beenden Sie das Programm und schalten somit die Geschirrspülmaschine wieder ein.
2. Jetzt können Sie ein neues Programm auswählen (s. Starten des Waschprogrammes").

Bemerkung:

- Falls Sie die Tür während des Waschvorganges öffnen, wird der Waschvorgang gestoppt. Anschließend ertönt ein Warnsignal und auf dem Display die Fehlermeldung „E1“ angezeigt. Schließen Sie die Tür, das Waschprogramm wird binnen kurzer Zeit fortgesetzt.

Bemerkung:

- Falls alle Anzeigen blinken bedeutet das, dass die Geschirrspülmaschine außer Betrieb ist. Schalten Sie den Hauptschalter aus, schließen die Wasserzufuhr und rufen die Servicezentrale an.

Sie haben vergessen ein Geschirrstück hineinzulegen

Vergessenes Geschirr kann nach dem Start der Geschirrspülmaschine hineingelegt werden, solange der Behälter für Waschmittel noch zu ist.

1. Öffnen Sie ein wenig die Tür und warten bis der Waschvorgang stoppt.
2. Sobald die Sprüharme stillstehen, kann die Tür völlig geöffnet werden.
3. Legen Sie das vergessene Geschirrstück hinein.
4. Schließen Sie die Tür. Nach etwa 10 Sekunden wird der Waschvorgang fortgesetzt.

WARNUNG!

- Während des Waschvorganges ist ein Öffnen der Tür gefährlich, da eine Verbrühung mit heißem Wasser droht. Das Waschprogramm wird beendet, nachdem auf dem digitalen Display „---“ erscheint und eine akustische Meldung ertönt (6 x). Schalten Sie die Geschirrspülmaschine mit dem Ausschalter aus und sperren die Wasserzufuhr.

NACH PROGRAMMENDE

1. Geschirrspülmaschine mit dem Ausschalter ausschalten.
2. Sperren Sie die Wasserzufuhr.
3. Öffnen Sie vorsichtig die Tür, lassen diese etwas geöffnet und warten einige Minuten lang ehe Sie das Geschirr herausnehmen. Auf diese Weise kann das Geschirr besser abkühlen und trocknen.

Bemerkungen

• Öffnen Sie dir Tür vorsichtig, der hinaustretende Dampf ist heiß!
• Warten Sie einige Minuten ehe Sie Geschirr und Besteck aus der Geschirrspülmaschine herausnehmen, das Geschirr ist kurz nach dem Waschen sehr heiß und könnte zerbrechen.

Herausnehmen von Geschirr

• Der Innenraum der Geschirrspülmaschine ist gewöhnlich feucht.
• Leeren Sie zunächst den unteren Korb und erst dann den oberen Korb. Auf diese Weise vermeiden Sie das Abtropfen von Wasser vom oberen auf den unteren Korb.

INSTANDHALTUNG UND REINIGUNG

FILTRIERUNGSSYSTEM

Der Filter schützt die Pumpe vor dem Eindringen von größeren Speiseresten und sonstigen Objekten. Speisereste können den Filter verstopfen. Aus diesem Grund muss der Filter von Zeit zu Zeit herausgenommen und gereinigt werden.

Das Filtrierungssystem besteht aus einem groben Filter, einem flachen Filter (Hauptfilter) und einem feinen Mikrofilter.

1 Flacher Filter

Nahrungsmittelreste und Unreinheiten werden mit Hilfe einer speziellen Düse am Unterarm in diesen Filter abgeführt.

2 Grober Filter

In diesem Filter fangen sich größere Partikel wie Knochen- oder Glasstücke ein, die den Abfall verstopfen könnten. Falls Sie die eingefangenen Partikel aus dem Filter entfernen möchten, drücken Sie etwas auf die Seiten im oberen Teil und nehmen den Filter heraus.

Dieser Filter fängt im Auffangbehälter Unreinheiten und kleine Nahrungsmittelreste ein und beugt somit erneuten Ablagerungen am Geschirr vor.

• Kontrollieren Sie nach jedem Waschvorgang, ob der Filter nicht verschmutzt ist.
• Nach dem abschrauben des groben Filter kann das ganze Filtrierungssystem herausgenommen werden.

Entfernen Sie sämtliche Nahrungsmittelreste und spülen den Filter unter fließendem Wasser ab.

Schritt 1: Drehen Sie den Filter im Uhrzeigersinn und schieben diesen heraus.

Schritt 2: Sie den flachen Filter heraus.

Bemerkung:

- Gehen Sie beim Herausnehmen des Filter von Schritt 1 zu Schritt 2 vor. Beim Hineinlegen des Filters ist eine verkehrte Reihenfolge gefragt (von Schritt 2 zu Schritt 1).

Montage des Filters

Die regelmäßige Reinigung des Filters optimiert die Leistung und das Waschergebnis. Der Filter fängt Partikel aus dem Waschwasser ein und ermöglicht somit eine Wiederverwendung des Wassers während des Waschvorganges. Aus diesem Grund sollten nach jedem Waschzyklus aus dem Filter größere eingefangene Partikel entfernt werden. Wir raten den Filter unter fließendem Wasser zu waschen. Greifen Sie den Filter am Griff und ziehen in vertikaler Richtung hinaus. Der ganze Filter sollte einmal pro Woche gereinigt werden.

Benutzen Sie zur Reinigung des groben und feinen Filters eine Reinigungsbürste. Anschließend können Sie den Filter erneut zusammenstellen (s. Bilder oben), das Filtrierungssystem wieder hineinlegen und von oben andrücken.

WARNUNG!

• Die Geschirrspülmaschine kann nicht ohne Filter benutzt werden. Eine falsche Lagerung des Filters kann die Leistung der Geschirrspülmaschine reduzieren und Geschirr sowie Besteck beschädigen.
- Klopfen Sie niemals auf den Filter. Ein deformierter Filter könnte die Funktionsfähigkeit der Geschirrspülmaschine beeinträchtigen.

REINIGUNG DER SPRÜHARME

Eine regelmäßige Reinigung der Sprüharme ist sehr wichtig. Hierbei werden Chemikalien aus dem harten Wasser entfernt, da Kalkablagerungen Düsen und Lager verstopfen. Die Sprüharme können nach dem Herausschrauben der Mutter am oberen Teil des Arms (im Uhrzeigersinn) herausgenommen werden. Reinigen Sie die Sprüharme mit warmem Seifenwasser. Benutzen Sie eine feine Bürste, um die Düsen zu reinigen. Sobald die Sprüharme eingehend gereinigt wurden, können diese wieder aufgesetzt werden.

GERÄTEPFLEGE

Reinigen Sie das Bedienpaneel mit einem befeuchteten Tuch. Nach der Reinigung sollte das Bedienpaneel gut getrocknet werden.

Benutzen Sie bei der Wartung der äußeren Teile hochwertigen Polierwachs.

Benutzen Sie zur Reinigung der Geschirrspülmaschine keine scharfen Gegenstände, Schleifpulver oder aggressiven Reinigungsmittel.

Schutz vor dem Einfrieren

Falls die Geschirrspülmaschine während des Winters an einem unbeheizten Ort aufbewahrt wurde, sollten Sie folgende Schritte vornehmen:

1. Trennen Sie die Geschirrspülmaschine vom Stromnetz.
2. Sperren Sie die Wasserzufuhr und trennen den Zuleitungsschlauch.
3. Lassen Sie Wasser aus dem Zuleitungsschlauch und aus dem Leitungswasserventil ausfließen. (Benutzen Sie einen Topf, um das Wasser aufzufangen).
4. Schleßen Sie den Zuleitungsschlauch erneut an das Leitungswasserventil an.
5. Nehmen Sie aus dem unteren Teil der Geschirrspülmaschine den Behälter mit Filter heraus. Benutzen Sie einen Schwamm, um den Fängerbehälter zu trocknen.

Reinigung der Tür

- Benutzen Sie bei der Reinigung der Türränder ein Tuch mit etwas warmem Wasser. Benutzen Sie keine Reinigungsmittel in Sprühdosen, damit das Wasser nicht in das Türschloss oder in ein Elektroteil gelangt. Benutzen Sie weder abrasive Reinigungsmittel noch Pulver, welche die Oberfläche beschädigen könnten. Auch einige Küchentücher könnten auf der Oberfläche Spuren oder Kratzer hinterlassen.

Wie Sie die Geschirrspülmaschine in einem guten Zustand halten

Nach jedem Waschvorgang

Sperren Sie nach jedem Waschvorgang die Wasserzufuhr und lassen die Tür ein wenig geöffnet, damit sich im Inneren weder Feuchtigkeit noch Gerüche bilden.

Stromkabel herausziehen

Trennen Sie das Gerät vor jeder Reinigung und Instandhaltung vom Stromnetz. Riskieren Sie niemals.

Benutzen Sie weder Lösungsmittel noch abrasive Reinigungsmittel

Benutzen Sie zur Reinigung der äußeren Teile und Gummiteile keine Lösungsmittel oder abrasive Reinigungsmittel. Benutzen Sie ausschließlich ein Tuch mit etwas warmem Seifenwasser. Flecken und Ablagerungen auf den Innenseiten können mit einem befeuchteten Tuch mit etwas Essiglösung oder mit einem speziellen Waschmittel für Geschirrspülmaschinen entfernt werden.

Urlaub

Falls Sie die Geschirrspülmaschine längere Zeit nicht benutzen werden, starten Sie einen Waschzyklus ohne Geschirr, trennen die Geschirrspülmaschine vom Stromnetz, sperren die Wasserzufuhr und lassen die Tür ein wenig geöffnet. Auf diese Weise beugen Sie unerwünschten Gerüchen vor und schonen die Türöffnung.

Aufstellen auf einen anderen Ort

Falls die Geschirrspülmaschine auf einen anderen Ort aufgestellt werden muss, transportieren Sie diese womöglich in einer vertikalen Position. Falls nötig, kann die Geschirrspülmaschine auf die Rückseite gelegt werden.

Dichtung

Nahrungsmittelreste, die in der Tür gefangen geblieben sind, können Gerüche im Inneren der Geschirrspülmaschine verursachen. Aus diesem Grund sollte die Dichtung regelmäßig mit einem feuchten Schwamm gereinigt werden.

TIPPS BEI DER PROBLEMBEHEBUNG

EHE SIE DEN KUNDENDIENST ANRUFEN

Mit folgenden Empfehlungen (s. Tabelle) können Sie das Problem von alleine beheben. Falls die Probleme andauern, wenden Sie sich an eine autorisierte Kundendienststelle.

Problem Mögliche Ursache Abhilfemaßnahme
Geschirrspülmaschine läuft nicht.	Die Sicherung ist durchgebrannt oder ausgeschalteter FI-Schutzschalter.	Sicherung auswechseln oder Schutzschalter einschalten. Alle übrigen Elektrogeräte im jeweiligen Stromkreis trennen.
	Defekte Netzversorgung. Überprüfen Sie, ob die Geschirrspülmaschine eingeschaltet und die Tür richtig geschlossen ist. Überprüfen Sie, ob der Stecker in die Steckdose gesteckt wurde.
	Niedriger Wasserdruck Überprüfen Sie, ob die Wasserzufuhr richtig angeschlossen und das Zuleitungsventil geöffnet ist.
Auslasspumpe stoppt nicht	Überlaufen Das System wurde so konstruiert, um ein mögliches Überlaufen zu detektieren. In einem solchen Fall stoppt die Zirkulationspumpe und die Auslasspumpe beginnt zu arbeiten.
Lärm Gewisse Geräusche sind während des Waschvorganges normal		Geräusch beim Öffnen des Behälters für Waschmittel.
		Das Geschirr bewegt sich frei in den Körben ungenügend fixiert oder in den Korb ist ein kleinerer Gegenstand hineingefallen
		Rauschen des Motors Die Geschirrspülmaschine wurde nicht regelmäßig benutzt. Falls Sie die Geschirrspülmaschine nur ab und zu benutzen, vergessen Sie nicht jede Woche Wasser ein- und wieder auszulassen, damit die Dichtung nicht austrocknet.
Schaum in der Spülmaschinenwanne	Falsches Waschmittel Benutzen Sie ausschließlich Waschmittel, die für Geschirrspülmaschinen geeignet sind. Falls Sie Schaum im Geräteinneren feststellen, öffnen Sie die Tür und lassen den Schaum verdampfen. Gießen Sie etwa 4,5 kaltes Wasser in die Wanne. Schließen Sie die Geschirrspülmaschine und starten das Programm "Einweichen", damit das Wasser ausgelassen wird. Falls nötig, Vorgang wiederholen.
	Überlaufen des Klarspülers Ausgegossener Klarspüler unverzüglich wegwischen.
Verfärbtes Schloss der Wanne	Es wurde ein Reinigungsmittel mit Farbstoff benutzt.	Achten Sie darauf, damit das benutzte Waschmittel keinen Farbstoff enthält.
Geschirr und Besteck sind nicht sauber	Sie haben ein falsches Programm ausgewählt	Wählen Sie ein intensiveres Programm aus.
	Geschirr wurde falsch in die Körbe hineingelegt	Vergewissern Sie sich, dass den Behälter für Waschmittel und die Sprüharme kein größeres Geschirr blockiert.
Flecken und Filme auf Gläsern und Besteck	1. Sehr hartes Wasser2. Niedrige Temperatur des Zuleitungswassers3. Zu viel Geschirr in der Geschirrspülmaschine4. Falsch geordnetes Geschirr5. Altes oder feucht gewordenes Pulver6. Leeres Dosiergerät für Klarspüler7. Falsche Mengenbestimmung des Waschmittels	Flecken vom Glas entfernen:1. Metallbesteck herausnehmen2. Waschmittel nicht nachfüllen3. Das längste Programm auswählen4. Geschirrspülmaschine starten und etwa 18 bis 22 Minuten bis zum Hauptwaschvorgang laufen lassen.5. Tür öffnen und auf den Boden der Geschirrspülmaschine 2 Tassen Weißessig gießen.6. Tür schließen und Programm zu Ende laufen lassen. Falls Essig nicht hilft: Wiederholen Sie den oben angeführten Vorgang, aber benutzen anstatt von Essig 1/4 Tasse (60 ml) kristallisierter Zitronensäure.
Milchiges Glasgeschirr.	Weiches Wasser zusammen mit zu viel Reinigungsmittel.	Falls Sie weiches Wasser benutzen, verwenden Sie beim Glaswaschen weniger Waschmittel und einen kürzeren Waschprogramm.
Gelber oder brauner Bezug auf den inneren Flächen	Kaffee- oder Teeflecken Benutzen	Sie eine Lösung aus 1/2 Tasse Bleichmittel und 3 Tassen Wasser und entfernen die Flecken manuell.ACHTUNG!Ehe Sie mit der Reinigung der inneren Fläche beginnen, warten Sie nach dem Ende des Waschprogrammes weitere 20 Minuten, bis die Heizkörper abkühlen. Andernfalls droht Verbrennungsgefahr.
	Metallische Ablagerungen im Wasser könnten einen allgegenwärtigen Bezug verursachen	Wenden Sie sich an Ihren Wasserlieferanten mit der Bitte, einen speziellen Filter zu installieren.
Weißer Bezug auf der inneren Oberfläche.	Hartes Wasser mit Mineralien Benutzen	Benutzen Sie bei der Reinigung des Innenraums einen Schwamm mit etwas Reinigungsmittel, das für Geschirrspülmaschinen bestimmt ist. Benutzen Sie Gummihandschuhe. Benutzen Sie niemals Reinigungsmittel, die nicht für Geschirrspülmaschinen geeignet sind. Nur so bilden Sie Schaumbildung oder Seifenschaum vor.
Der Deckel des Behälters für Waschmittel kann nicht geschlossen werden	Überreste des Reinigungsmittels haben die Sperre des Deckels verstopft	Entfernen Sie sämtliche Überreste von der Sperre.
Im Behälter ist Waschmittel geblieben.	Geschirr blockierte den Behälter.	Ändern Sie die Anordnung des Geschirrs.
Dampf Diese Erscheinung	ist normal Beim Trocknen und dem Auslassen von Wasser entkommt	Dampf aus den Belüftungsöffnungen der Tür.
Schwarze oder graue Flecken auf dem Geschirr.	Aluminiumbesteck hat sich am Geschirr abgerieben.	Benutzen Sie zum Entfernen dieser Flecken ein feines abrasives Reinigungsmittel.
Am Ausgussboden ist Wasser geblieben	Diese Erscheinung ist normal Etwas klares Wasser rund um den Auslauf am Ausgussboden beugt dem Austrocknen der Dichtung vor.
Aus der Geschirrspülmaschine entkommt Wasser	Überfülltes Dosiergerät oder ausgegossener Klarspüler	Achten Sie darauf, damit Sie das Dosiergerät für Klarspüler nicht überfüllen. Vergossener Klarspüler könnte zur Schaumbildung und somit zum Überlaufen führen. Vergossenen Klarspüler mit einem feuchten Tuch abwischen.
	Die Geschirrspülmaschine befindet sich nicht in einer waagerechten Position	Stellen Sie die Geschirrspülmaschine in eine waagerechte Position.

FEHLERCODES

Im Falle einer Störung zeigt die Geschirrspülmaschine via LED-Anzeige (Bedienfeld) den Code des jeweiligen Fehlers an.

Code Bedeutung Mögliche Ursache
E1 Offene Tür	Offene Tür während des Waschvorganges
E2 Wasserzufuhr	Fehler an der Wasserzufuhr
E3 Wasserablauf	Fehler beim Wasserabpumpen
E4 Temperatursensor	Fehler am Temperatursensor
E5 Überlaufen	Entkommen von Wasser	Überlaufen/Entkommen von Wasser
E6 Entkommen	von Wasser Wasser ist entkommen
E7 Heizkörper	Fehler beim Erwärmen

HINWEIS

- Falls Wasser entkommt, sperren Sie das Zuleitungsventil und wenden sich an eine autorisierte Kundendienststelle. Falls Sie auf dem Boden des Waschbereiches Wasser feststellen, was auf ein Überlaufen oder Entkommen von Wasser zurückzuführen ist, entfernen Sie dieses vor der nächsten Inbetriebnahme der Geschirrspülmaschine.

TECHNISCHE ANGABEN

Technische Angaben für eine Geschirrspülmaschine gemäß EU-Vorschriften Nr. 1059/2010:

Hersteller ECG
Modell EDF 6046 QXA++
Anzahl der Geschirrsets 14
Energieeffizienzklasse1	A++
Wasserverbrauch pro Jahr2	266 kWh
Stromverbrauch pro Standard-Waschzyklus	0,93 kWh
Stromverbrauch im Aus-Zustand	0,35 W
Stromverbrauch im Standby-Modus	0,9 W
Wasserverbrauch pro Jahr3	3080 l
Wirkungsgrad beim Trocknen4	A
Standard-Waschzyklus5	Eco
Programmlänge Standard-Waschzyklus	178 min
Geräuschpegel	47 dB(A)
Montage Freistehend
Höhe 850 mm
Breite 600 mm
Tiefe (samt Anschluss) 600 mm
Anschlusswert 1850 W
Nennspannung / Frequenz 220–240 Vac / 50 Hz
Wasserdruck (hydrodynamischer Druck) 0,4–10,0 bar = 0,04–1,0 MPa
Wassertemperatur Max. 61 °C

Bemerkung:

1 A + + + (höchster Wirkungsgrad) bis D (niedrigster Wirkungsgrad)
2 Der Energieverbrauch von 266 kWh pro Jahr bezieht sich auf 280 Standard-Wachzyklen mit kaltem Wasser und Programme mit einem kleineren Energieverbrauch. Der wirkliche Energieverbrauch hängt von der Anwendungsweise des Gerätes ab.
3 Der Wasserverbrauch von 3080 Liter pro Jahr bezieht sich auf 280 Standard-Wachzyklen. Der tatsächliche Wasserverbrauch hängt von der Anwendungsweise des Gerätes ab.
4 A (höchster Wirkungsgrad) bis G (niedrigster Wirkungsgrad)
5 Dieses Programm ist zum Waschen von normal verschmutztem Geschirr bestimmt. Das wirkungsvollste Programm aus Sicht des Energie- und Wasserverbrauches in dieser Geschirrkategorie.

Das Gerät erfüllt sämtliche europäische Normen und Vorschriften in gültiger Fassung:

• LVD - EU Richtlinie 2014/35/EU
• EMC - EU Richtlinie 2014/30/EU
• EUP 1016/2010

Die angeführten Werte wurden unter spezifischen Arbeitsbedingungen im Einklang mit den zuständigen Normen gemessen. Die Ergebnisse können in Abhängigkeit von Geschirrmenge, Verschmutzungsgrad, Wasserhärte, Waschmittelmenge u.ä. variieren.

Diese Gebrauchsanweisung wurde gemäß den Normen und Vorschriften der EU ausgearbeitet.

ENTSORGUNG

Entfernen Sie das Verpackungsmaterial.

Das Verpackungsmaterial kann wiederverwertet werden.

Teile aus Kunststoff haben internationale Abkürzungen:

• PE......Polyethylen, z.B. Verpackungsfolie
  • PS......Polystyrol, z.B. Ausfüllmaterial
  • POM .....Polyoxymethylen, z.B. Kunststoffklemmen
• PP......Polypropylen
• ABS ......Acrylnitril-Butadien-Styrol-Copolymer, z.B. Bedienpaneel

HINWEIS

• Das Verpackungsmaterial könnte gefährlich für Kinder sein!
• Unbrauchbares Verpackungsmaterial an einer Sammelstelle angeben. Entwerten Sie das Gerät, indem Sie die Tür entfernen und das Stromkabel abschneiden.
• Kartonschachteln wurden aus wiederverwertbaren Papier hergestellt und gehören somit in Container für Sammelabfall.
• Mit einer ordnungsmäßigen Entsorgung des Gerätes schonen Sie die Umwelt sowie menschliche Gesundheit, die im Falle einer falschen Manipulation mit dem ausgedienten Produkt bedroht sein könnte.
• Mehr Informationen über die Wiederverwertung dieses Produktes erhalten Sie von lokalen Behörden oder an einer Sammelstelle.

ENTSORGUNG: Das Produkt darf nicht als Haushaltsmüll entsorgt werden. Einzelne Teile sind jeweils nach Materialtyp zu sortieren und separat zwecks Wiederverwertung zu entsorgen.

VERWENDUNG UND ENTSORGUNG DER VERPACKUNG

Verpackungspapier und Wellpappe – zum Altpapier geben. Verpackungsfolie, PET-Beutel, Plastikteile – in den Sammelcontainer für Plastik.

ENTSORGUNG DES PRODUKTES NACH ABLAUF DER LEBENSDAUER

Die Entsorgung der verwendeten elektrischen und elektronischen Geräte (gültig in den Mitgliedsländern der EU und weiteren europäischen Ländern mit dem eingeführten System der Abfalltrennung)

Das abgebildete Symbol auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt nicht als Hausmüll abgegeben werden soll. Das Produkt geben Sie an einem Ort ab, der für das Recycling von elektrischen und elektronischen Geräten bestimmt ist. Die richtige Entsorgung des Produktes schützt Sie vor negativen Einflüssen auf die menschliche Gesundheit und des Lebensraumes.

Das Recycling des Materials trägt zum Schutz der Naturressourcen bei. Mehr Informationen über das Recycling dieses Produktes gibt Ihnen die Kommunalbehörde, Organisationen für die Bearbeitung von Hausabfall oder die Verkaufsstelle, in der Sie das Produkt erworben haben.

Dieses Produkt erfüllt die Anforderung der EU-Richtlinien über elektromagnetische Kompatibilität und elektrische Sicherheit.

08/05

Bedienungsanleitung s. www.ecg-electro.eu.

Eine Änderung des Textes und der technischen Parameter vorbehalten.

OBSAH

POPIS....52

Bei Beschwerden rufen Sie die Telefonnummer

09971/4000-6080 an. (Mo - Fr 9:00 - 16:00)

Čeština

K+B Progres, a.s.

U Expertu 91 tel.: [phone]

250 69 Klíčany e-mail: [e-mail]

Eesti keel

K+B Progres, a.s.

U Expertu 91 tel.: [phone]
