BEDIENUNGSANLEITUNG AVIC-HD3 PIONEER

Dieses Produkt entspricht den neuen kabelfarben.

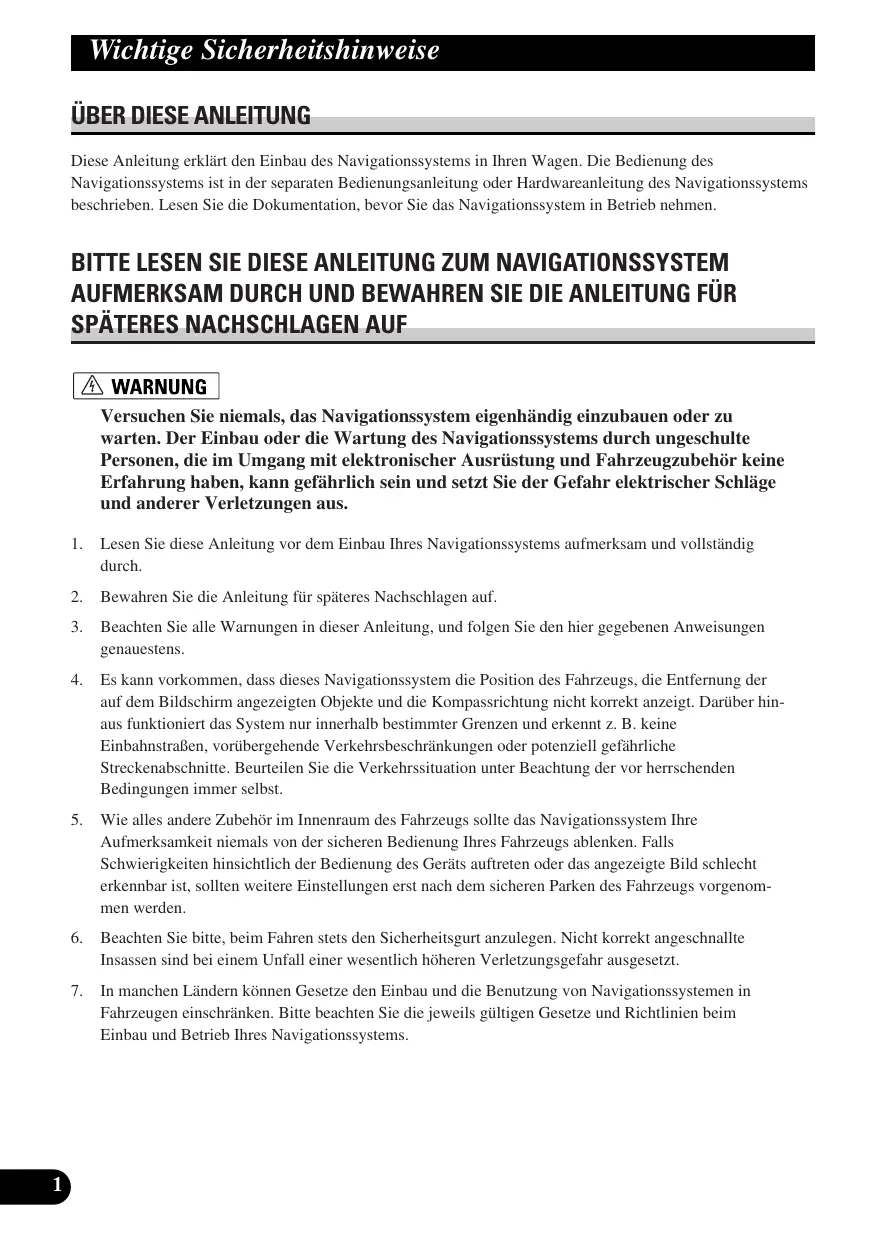

ÜBER DIESE ANLEITUNG

Diese Anleitung erklärt den Einbau des Navigationssystems in Ihren Wagen. Die Bedienung des Navigationssystems ist in der separaten Bedienungsanleitung oder Hardwareanleitung des Navigationssystems beschrieben. Lesen Sie die Dokumentation, bevor Sie das Navigationssystem in Betrieb nehmen.

BITTE LESEN SIE DIESE ANLEITUNG ZUM NAVIGATIONSSYSTEM AUFMERKSAM DURCH UND BEWAHREN SIE DIE ANLEITUNG FÜR SPÄTERES NACHSCHLAGEN AUF

WARNUNG

Versuchen Sie niemals, das Navigationssystem eigenhändig einzubauen oder zu warten. Der Einbau oder die Wartung des Navigationssystems durch ungeschulte Personen, die im Umgang mit elektronischer Ausrüstung und Fahrzeugzubehör keine Erfahrung haben, kann gefährlich sein und setzt Sie der Gefahr elektrischer Schläge und anderer Verletzungen aus.

1. Lesen Sie diese Anleitung vor dem Einbau Ihres Navigationssystems aufmerksam und vollständig durch.
2. Bewahren Sie die Anleitung für späteres Nachschlagen auf.
3. Beachten Sie alle Warnungen in dieser Anleitung, und folgen Sie den hier gegebenen Anweisungen genauestens.
4. Es kann vorkommen, dass dieses Navigationssystem die Position des Fahrzeugs, die Entfernung der auf dem Bildschirm angezeigten Objekte und die Kompassrichtung nicht korrekt anzeigt. Darüber hinaus funktioniert das System nur innerhalb bestimmter Grenzen und erkennt z. B. keine Einbahnstraßen, vorübergehende Verkehrsbeschränkungen oder potenziell gefährliche Streckenabschnitte. Beurteilen Sie die Verkehrssituation unter Beachtung der vor herrschenden Bedingungen immer selbst.
5. Wie alles andere Zubehör im Innenraum des Fahrzeugs sollte das Navigationssystem Ihre Aufmerksamkeit niemals von der sicheren Bedienung Ihres Fahrzeugs ablenken. Falls Schwierigkeiten hinsichtlich der Bedienung des Geräts auftreten oder das angezeigte Bild schlecht erkennbar ist, sollten weitere Einstellungen erst nach dem sicheren Parken des Fahrzeugs vorgenommen werden.
6. Beachten Sie bitte, beim Fahren stets den Sicherheitsgurt anzulegen. Nicht korrekt angeschnallte Insassen sind bei einem Unfall einer wesentlich höheren Verletzungsgefahr ausgesetzt.
7. In manchen Ländern können Gesetze den Einbau und die Benutzung von Navigationssystemen in Fahrzeugen einschränken. Bitte beachten Sie die jeweils gültigen Gesetze und Richtlinien beim Einbau und Betrieb Ihres Navigationssystems.

Wichtige Sicherheitshinweise .... 1

ÜBER DIESE ANLEITUNG .... 1

BITTE LESEN SIE DIESE ANLEITUNG ZUM NAVIGATIONSSYSTEM AUFMERKSAM DURCH UND BEWAHREN SIE DIE ANLEITUNG FÜR SPÄTERES NACHSCHLAGEN AUF ..... 1

Anschluss des Systems .... 3

Vor dem Einbau dieses Navigationssystems .... 4

Zur Vermeidung von Schäden 5

Mitgelieferte Teile 6

Anschluss des Systems 7

Stromkabel anschließen (1) 9

Stromkabel anschließen (2) 11

Beim Anschluss an den separat erhältlichen Leistungsverstärker 13

Beim Anschluss einer Heckkamera 15

Bei Anschluss der externen Videokomponente .... 16

Beim Anschluss der externen Einheit mit Videoquelle ....16

Bei Anschluss der Heckanzeige .....17

- Bei Verwendung einer Heckanzeige, die an den hinteren Videoausgang angeschlossen ist

Einbau 18

Zur Vermeidung elektromagnetischen Rauschens 19

Vor dem Einbau 19

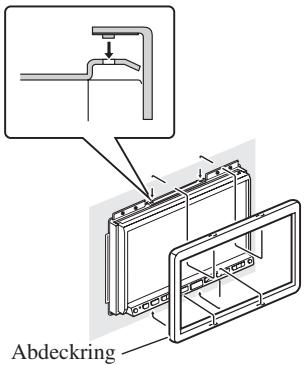

Einbau dieses Navigationssystems ...... 20

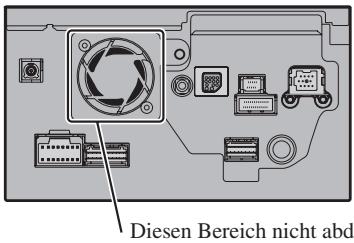

● Hinweise zum Einbau

- Mitgelieferte Teile

● Vor der Installation des Navigationsgerätes

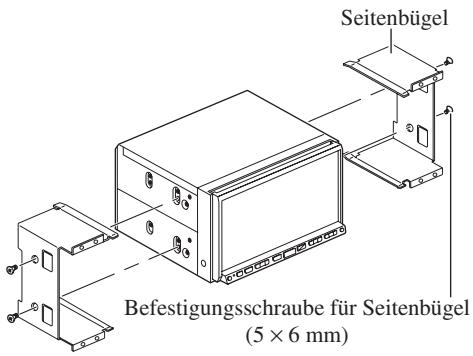

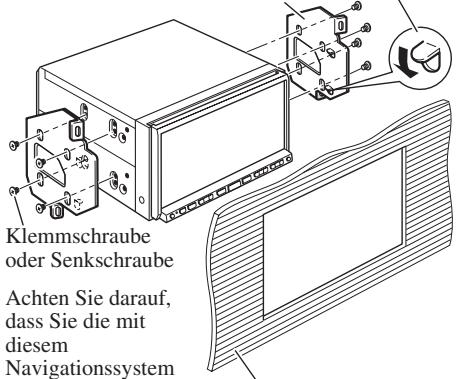

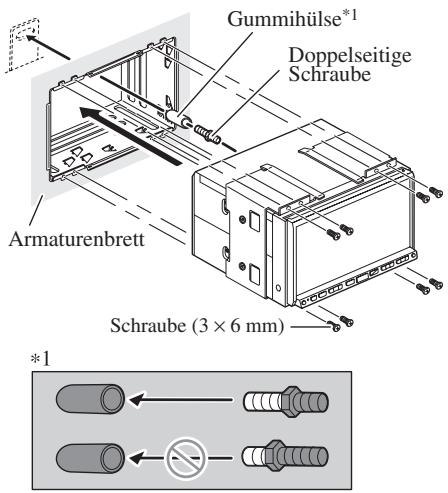

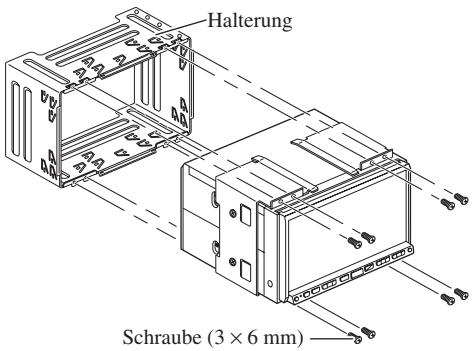

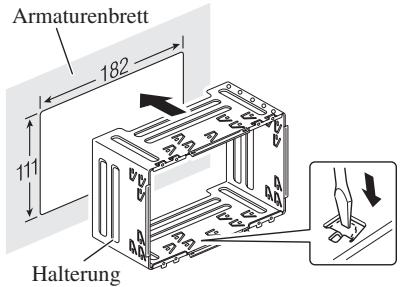

● Installation mit Halterung und Seitenbügel

- Einbau unter Verwendung der Gewindebohrungen an der Seite der Navigationseinheit

Einbau der GPS-Antenne 24

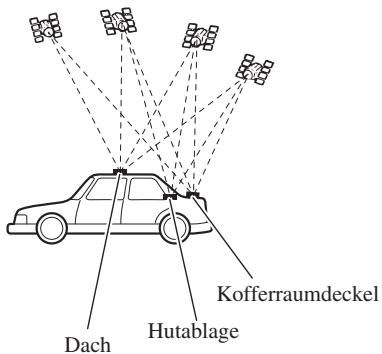

● Hinweise zur Befestigung

- Mitgelieferte Teile

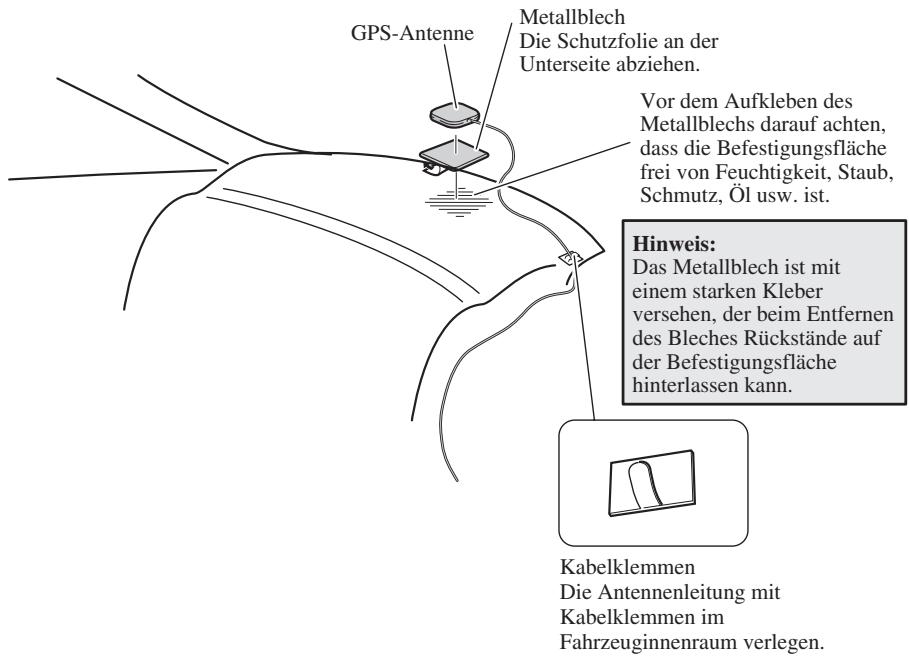

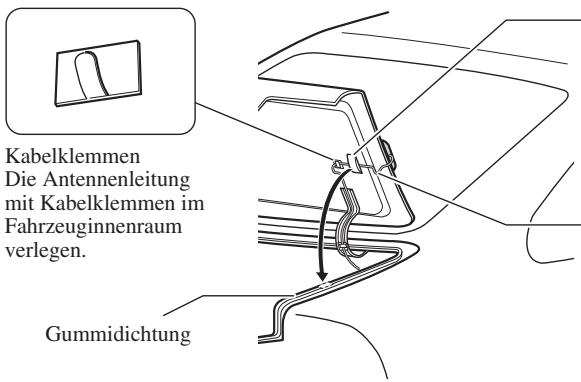

- Einbau der Antenne im Fahrzeuginnenraum (auf der Hutablage)

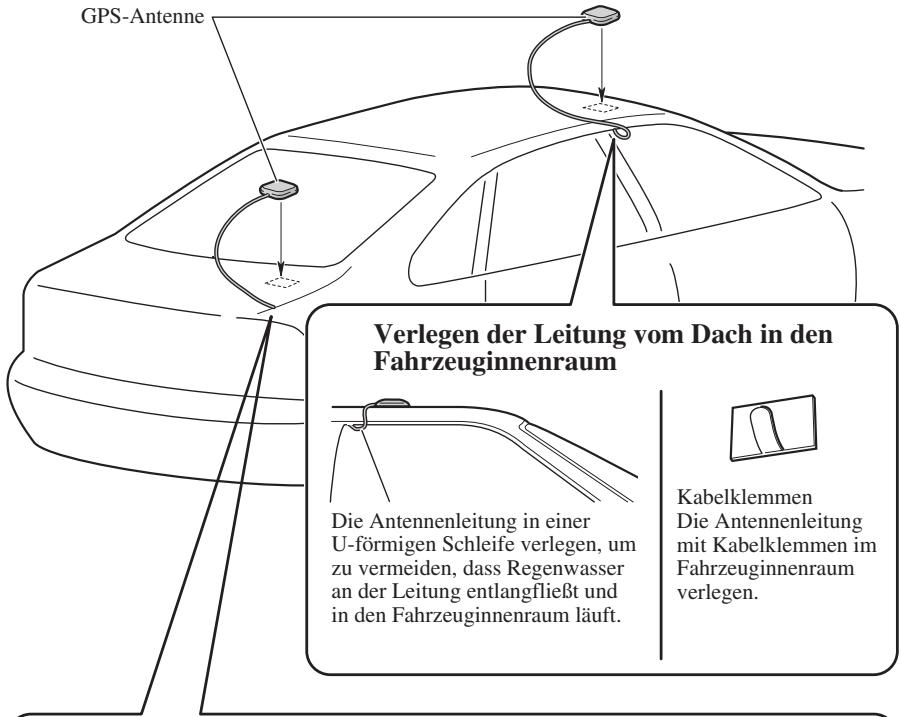

- Einbau der Antenne außen am Fahrzeug (an der Karosserie)

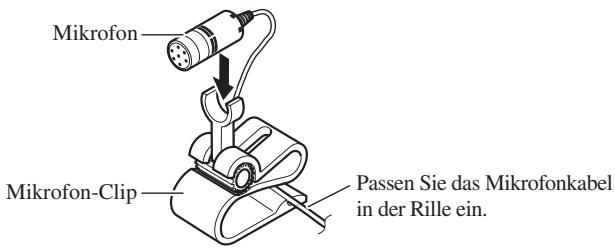

Einbau des Mikrofons ......27

- Mitgelieferte Teile

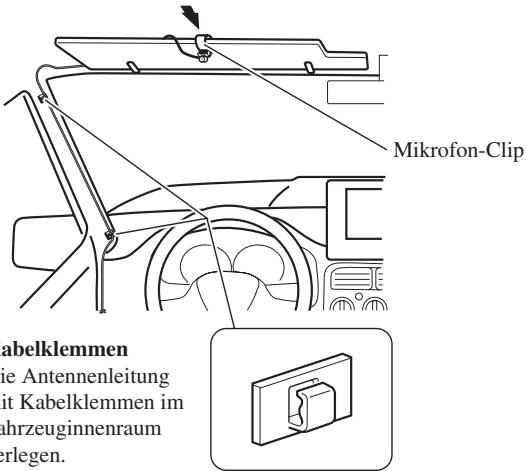

● Montage an der Sonnenblende

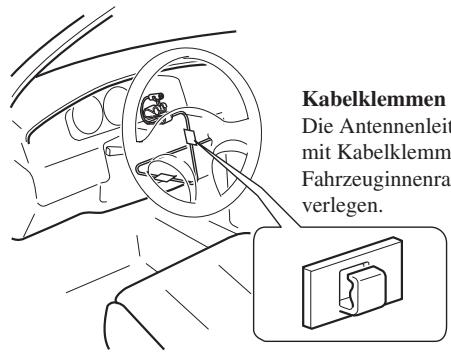

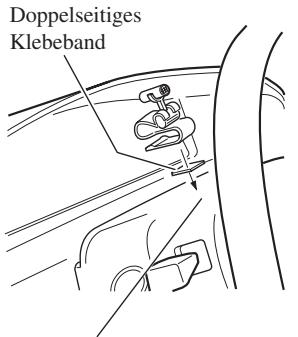

● Montage auf der Lenksäule

Passen Sie den Mikrofonwinkel an ....28

Nach dem Einbau dieses Navigationssystem 29

WARNUNG

Pioneer empfiehlt, das Navigationssystem nicht selbst einzubauen. Dieses Navigationssystem sollte nur von autorisierten Pioneer-Mitarbeitern eingebaut werden, die entsprechend ausgebildet sind und Erfahrung im Bereich mobiler Elektronik haben. FÜHREN SIE WARTUNGSARBEITEN AN DIESEM NAVIGATIONSSYSTEM NIEMALS SELBST DURCH. Beim Einbau oder Warten des Navigationssystems und der Anschlusskabel besteht die Gefahr eines elektrischen Schlags und anderer Gefahren. Außerdem können dabei Beschädigungen am Navigationssystem entstehen, die nicht durch die Gewährleistung abgedeckt sind.

VORSICHT

• Wenn Sie den Einbau selbst vornehmen möchten und über die dafür erforderlichen Kenntnisse und Erfahrungen verfügen, befolgen Sie bitte sorgfältig alle Schritte in dieser Einbauanleitung.
• Alle Kabel mit Kabelklemmen oder Isolierband befestigen. Es dürfen keine offenliegenden Drähte vorhanden sein.
• Das gelbe Kabel dieses Navigationssystems nicht direkt an die Fahrzeugbatterie anschließen. Wenn das Kabel direkt an die Batterie angeschlossen wird, können die Motorvibrationen dazu führen, dass die Isolierung des Kabels an der Stelle durchscheuert, an der das Kabel von der Fahrgastzelle zum Motorraum durchgeführt wird. Kommt das blanke Kabel in Kontakt mit Metallteilen, kommt es zu einem Kurzschluss, der zu beträchtlichen Gefahren führen kann.
• Es ist äußerst gefährlich, die GPS-Antennenleitung oder das Mikrofonkabel um die Lenksäule oder den Gangschalthebel zu wickeln. Dieses Navigationssystem und seine Kabel so einbauen, dass der sichere Betrieb des Fahrzeugs nicht gestört oder behindert wird.

• Die Kabel müssen so verlegt und befestigt werden, dass sie die Bewegungen von beweglichen Fahrzeugteilen, insbesondere des Lenkrads, des Schalthebels, der Handbremse, der Sitzführungsschienen, der Türen und der Schalter nicht beeinträchtigen oder sich in solchen Komponenten verfangen.

• Die Kabel so verlegen, dass sie keinen hohen Temperaturen ausgesetzt werden. Ein Erhitzen der Isolierung kann zu einer Beschädigung der Kabel führen und einen Kurzschluss, eine Fehlfunktion oder einen dauerhaften Schaden am Navigationssystem verursachen.

• Das Kabel der GPS-Antenne nicht abschneiden, um es zu kürzen, oder mit einem Verlängerungskabel verlängern, da beides zu einem Kurzschluss oder einer Fehlfunktion führen kann.
• Kabel sollten grundsätzlich nicht gekürzt werden. Durch Kürzen der Kabel kann es eventuell zu einem Versagen der Sicherheitsschaltung kommen (Sicherungshalter, Sicherungswiderstand oder Filter, usw.).
• Niemals durch Anzapfen der Versorgungsleitung des Navigationssystems Strom an andere elektronische Produkte abgreifen. Derartige Eingriffe führen zum Überschreiten der Stromkapazität und Überhitzen des Kabels.

• Die schwarze Leitung ist die Masseleitung. Erden Sie diese Leitung getrennt von Hochstromprodukten wie Leistungsverstärkern. Niemals zwei Geräte zusammen erden. Zum Beispiel muss das Massekabel des Verstärkers getrennt vom Massekabel des Navigationssystems geerdet werden. Wenn mehrere Massekabel zusammen geerdet werden, können sich die Kabel eventuell lösen und ein Feuer oder eine Beschädigung der Produkte verursachen.

• Unsachgemäßer Einbau kann zum Erlöschen der Garantie des Fahrzeugherstellers führen.

• Beachten Sie alle Vorschriften und Sicherheitshinweise des Kfz-Herstellers, insbesondere die Vorschriften zu Alarmanlage, Wegfahrsperre und Airbag!

Vor dem Einbau dieses Navigationssystems

• Dieses Navigationssystem ist für Fahrzeuge mit 12-V-Batterie und negativer Erdung (Minuspol an Masse) ausgelegt. Vor dem Einbau die Batteriespannung des Fahrzeugs überprüfen.
• Um Kurzschlüsse im elektrischen System zu verhindern, ist unbedingt vor dem Einbau das Minus-Batteriekabel (−) abzutrennen.

Zur Vermeidung von Schäden

• Beim Abziehen eines Steckers stets am Stecker ziehen, niemals am Kabel. Andernfalls kann das Kabel aus dem Stecker herausgezogen werden.
• Dieses Navigationssystem kann nicht in ein Fahrzeug eingebaut werden, das keine ACC-Stellung am Zündschloss hat.

- Ist der Modus “Auto ANT” auf “Radio” eingestellt, kann die Fahrzeugantenne gemäß den folgenden Anweisungen eingefahren oder abgeschaltet werden.

– Wählen Sie eine andere Quelle als Radio (AM oder FM) aus
– Schalten Sie die Quelle aus
– Schalten Sie den Zündschalter aus (ACC OFF)

- Ist der Modus “Auto ANT” auf “Power” eingestellt, kann die Fahrzeugantenne nur eingefahren oder abgeschaltet werden, wenn die Zündung ausgeschaltet wurde (ACC OFF).

• Achten Sie beim Austausch der Sicherung darauf, eine Sicherung mit den am Sicherungshalter angegebenen Anschlusswerten zu verwenden.
• Um einen Kurzschluss zu vermeiden, umwickeln Sie abgetrennte Kabel mit Isolierband.
• Die Anschlussstecker auf die gleichfarbigen Anschlüsse aufstecken (blauer Stecker auf blauen Anschluss, schwarz auf schwarz usw.)
• Einzelheiten zum Anschluss des Leistungsverstärkers and anderer Geräte siehe Benutzerhandbuch. Die Anschlüsse entsprechend ausführen.
• Wegen des eingebauten BPTL-Schaltkreises die “ ”-Seite des Lautsprecherkabels nicht direkt erden oder die “ ”-Seiten zweier Lautsprecherkabel verbinden. Die “ ”-Seite des Lautsprecherkabels muss mit der “ ”-Seite des Lautsprecherkabels des Navigationssystems verbunden werden.
• Wenn die Cinch-Buchse an diesem Navigationssystem nicht benutzt wird, entfernen Sie die Kappen am Ende des Steckers nicht.
• An das Navigationsgerät angeschlossene Lautsprecher müssen auf hohe Leistung ausgelegt sein. Minimum: Belastbarkeit 50 W bei einer Impedanz von 4 bis 8 Ohm. Der Anschluss von Lautsprechern mit geringerer Belastbarkeit und/oder abweichenden Impedanzwerten kann zu Rauchentwicklung, Brand und sonstigen Beschädigungen der Lautsprecher und des Navigationssystems führen.
• Wenn der Zündschalter eingeschaltet wird (ACC ON), wird ein Steuersignal über das blau/weiße Kabel ausgegeben. Schließen Sie das Kabel an die System-Fernbedienungsklemme eines externen Leistungsverstärkers an (max. 300 mA 12 V DC). Das Steuersignal wird selbst bei ausgeschalteter Audioquelle über das blau/weiße Kabel ausgegeben.
• Wenn für dieses System ein externer Leistungsverstärker verwendet wird, schließen Sie auf keinen Fall das blaue Kabel an den Leistungsverstärker an. Schließen Sie das blaue Kabel nicht an den Stromanschluss der Fahrzeugantenne an. So ein Anschluss könnte zu extrem hohem Stromverbrauch und Fehlfunktionen führen und außerdem die Fahrzeugantenne beschädigen.

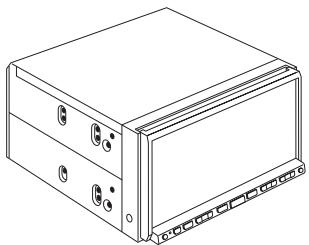

Mitgelieferte Teile

Die Navigationseinheit

Verlängerungskabel (für Rückwärtssignal)

Verlängerungskabel (für Geschwindigkeitssignal)

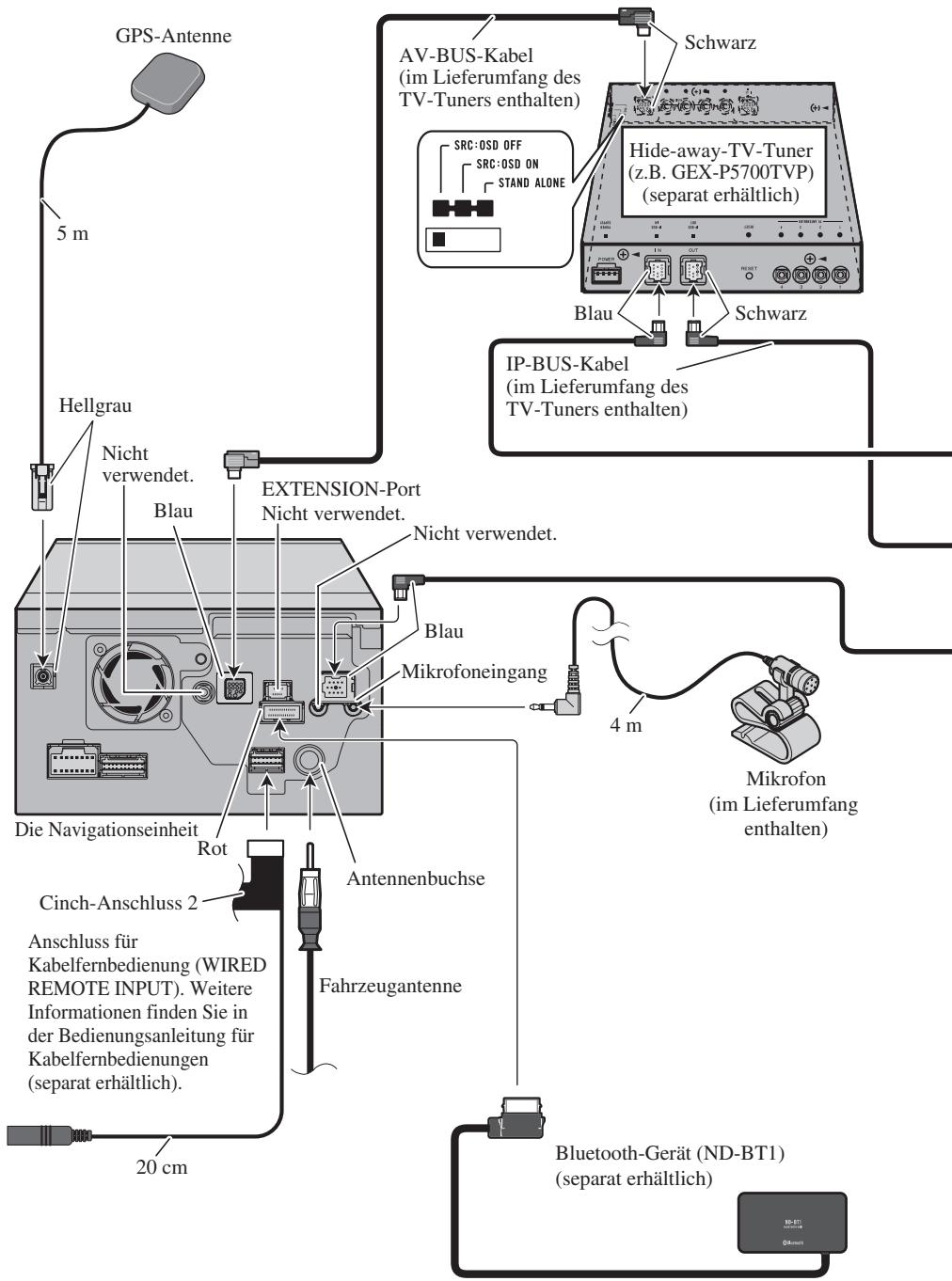

Anschluss des Systems

GPS-Antenne 5 m Hellgrau Nicht verwendet. Blau EXTENSION-Port Nicht verwendet. Nicht verwendet. Blau Mikrofoneingang Die Navigationseinheit Rot Cinch-Anschluss 2 Anschluss für Kabelfernbedienung (WIRED REMOTE INPUT). Weitere Informationen finden Sie in der Bedienungsanleitung für Kabelfernbedienungen (separat erhältlich). 20 cm AV-BUS-Kabel (im Lieferumfang des TV-Tuners enthalten) SRC:OSD OFF SRC:OSD ON STAND ALONE Schwarz Hide-away-TV-Tuner (z.B. GEX-P5700TVP) (separat erhältlich) Blau Schwarz IP-BUS-Kabel (im Lieferumfang des TV-Tuners enthalten) 4 m Mikrofon (im Lieferumfang enthalten) Bluetooth-Gerät (ND-BT1) (separat erhältlich)

Multi-CD-Player (separat erhältlich)

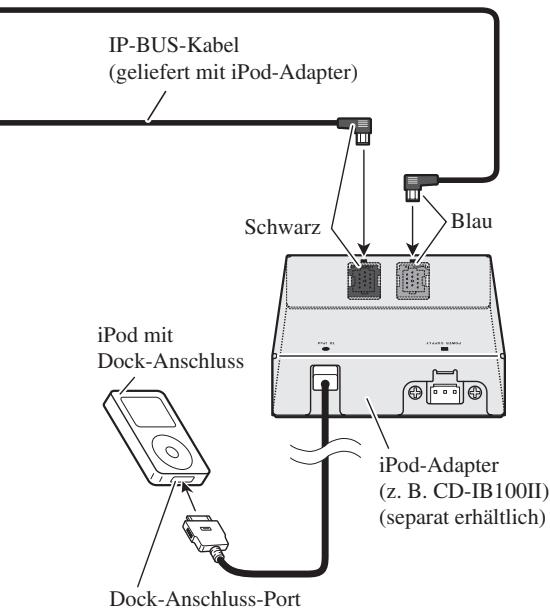

IP-BUS-Kabel (geliefert mit iPod-Adapter) Schwarz Blau iPod mit Dock-Anschluss iPod-Adapter (z. B. CD-IB100II) (separat erhältlich) Dock-Anschluss-Port

⚠️ WARNING

• Zur Vermeidung von Unfallgefahren und der möglichen Verletzung geltenden Rechts sollte dieses Navigationssystem außer zu Navigationszwecken nicht während der Fahrt benutzt werden. Die Heckanzeigen sollten so installiert werden, dass sie den Fahrer nicht ablenken können.
• In einigen Ländern ist das Betrachten von Bildern auf einem Display im Fahrzeuginnenraum auch durch andere Personen als den Fahrer verboten. Wo solche Vorschriften bestehen, dürfen die Video- und TV-Funktionen dieses Navigationssystems nicht benutzt werden.

Stromkabel anschließen (1)

Hinweis:

Je nach Art des Fahrzeugs können die Funktionen *3 und *5 anders sein. In diesem Fall muss *2 an *5 und *4 an *3 angeschlossen werden.

Hinweis:

Wird anstelle eines hinteren Lautsprechers ein Subwoofer (*9) an dieses Navigationssystem angeschlossen, ändern Sie den hinteren Ausgang auf die ursprüngliche Einstellung. (siehe

Bedienungsanleitung) Der Subwoofer-Ausgang dieses Navigationssystems ist monaural.

Wenn Sie einen 70 W-Subwoofer (2 Ω) verwenden, muss dieser mit den violetten und violett/schwarzen Adern des Navigationsgerätes verbunden werden.

Schließen Sie nichts an die grünen und grün/schwarzen Adern an.

Kappe (\*1)

Wenn dieser Anschluss nicht verwendet wird, die Kappe nicht abnehmen.

Gelb (*3)

Reserve

(oder Zubehör)

Gelb (*2)

Am Anschluss, der immer mit Strom versorgt wird, egal in welcher Stellung der Zündschlüssel steht.

Rot (*5)

Zubehör

(oder Reserve)

Rot (*4)

An Anschluss, der über den Zündschlüssel (12 V DC) mit Strom versorgt wird oder nicht.

Orange/weiß

An Lichtschalteranschluss.

Schwarz (Masse)

Zur Fahrzeugkarosserie (Metall).

ISO-Anschluss

Gelb/Schwarz

Kann das Fahrzeug an dieses Terminal ein stummes Signal schicken, kann die Mute-Funktion dieses Navigationssystems aktiviert werden, sofern das Terminal an *8 angeschlossen wird.

Hinweis:

Bei manchen Fahrzeugen kann der ISO-Anschluss auf zwei Anschlüsse aufgeteilt sein. Stellen Sie sicher, dass in diesem Fall beide Stecker angeschlossen werden.

Lautsprecherleitungen

Weiß: vorne links ⊕

Weiß/schwarz: vorne links ⊖

Grau: vorne rechts ⊕

Grau/schwarz: vorne rechts ⊖

Grün: hinten links ⊕ bzw. Subwoofer ⊕ (*9)

Grün/schwarz: hinten links ⊖ bzw. Subwoofer ⊖ (*9)

Violett: hinten rechts ⊕ bzw. Subwoofer ⊕ (*9)

Violett/schwarz: hinten rechts ⊖ bzw. Subwoofer ⊖ (*9)

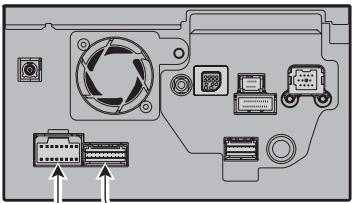

Die Navigationseinheit

Kabel dieses Navigationssystems und anderer Produkte können verschiedene Farben haben, auch wenn sie die gleichen Funktionen haben. Beachten Sie beim Anschluss dieses Navigationssystems an ein anderes Gerät die mit beiden Geräten mitgelieferten Anleitungen und verbinden Sie die Kabel, die dieselbe Funktion haben.

Netzkabel

Cinch-Anschluss 1

16 cm

(*8)

Gelb/schwarz (MUTE)

Wenn Sie Ausstattung mit einer Stummschaltfunktion verwenden, schließen Sie diese Ausstattung an die Audio Mute-Leitung an. Wenn nicht, nehmen Sie keine Anschlüsse an die Audio Mute-Leitung vor.

Hinweis:

Die Audioquelle wird stummgeschaltet oder leiser gestellt, während die folgenden Töne des Navigationssystems nicht stummgeschaltet oder leiser gestellt werden. Einzelheiten entnehmen Sie bitte der Bedienungsanleitung.

• Sprachausgabe des Navigationssystems
• eingehender Rufton und eingehende Sprachnachrichten des Handys, das über Bluetooth-Technologie an das Navigationssystem angeschlossen ist

Hinweis:

Die Antenne wird automatisch eingefahren oder abgeschaltet, die Zeitvorgabe hängt jedoch von den Einstellungen ab. (Weitere Hinweise finden Sie auf Seite 5). Weitere Informationen über das Ändern des Modus “Auto ANT” finden Sie in der Bedienungsanleitung unter “Ändern der automatischen Antenneneinstellung”.

Blau (*6)

Blau (*7)

Zum Anschluss des Relais für die Autoantenne. Falls Ihr Fahrzeug über eine Scheibenantenne verfügt, schließen Sie diese an den Antennenverstärker-Steuerungsanschluss (max. 300 mA bei 12 V Gleichspannung) an.

Je nach Fahrzeugart kann die Position des ISO-Steckers variieren. Verbinden Sie *6 und *7, wenn Pin 5 für die Autoantenne ist. Verbinden Sie bei anderen Fahrzeugtypen nie *6 und *7.

Stromkabel anschließen (2)

Leitung des Geschwindigkeitsstromkreises Motorsteuerung Stecker

Anschlussmethode

Das Verlängerungskabel und das Kabel der Geschwindigkeits-Erkennungsschaltung durch diese Bohrung führen.

Mit einer Nadelzange festklemmen.

Die Abdeckung schließen.

Rosa (CAR SPEED SIGNAL INPUT)

Durch diesen Anschluss erkennt das Navigationssystem die Länge der Fahrtstrecke. Die Geschwindigkeits-Erkennungsschaltung (Speed Pulse) des Wagens oder den als Sonderzubehör erhältlichen Geschwindigkeits-Impulsgenerator ND-PG1 unbedingt anschließen. Andernfalls kann es zu einer erhöhten Fehlerrate der Fahrzeugpositionsanzeige kommen.

WARNUNG

WENN DIE VERBINDUNG NICHT RICHTIG HERGESTELLT WURDE, KANN DIES ZU ERNSTHAFTEN SCHÄDEN ODER VERLETZUNGEN INKLUSIVE STROMSCHLÄGEN UND INTERFERENZEN MIT DEM ANTIBLOCKIERSYSTEM DES FAHRZEUGS, DEM AUTOMATIKGETRIEBE UND DER GESCHWINDIGKEITSANZEIGE FÜHREN.

VORSICHT

• Es wird empfohlen, die Geschwindigkeitsimpulsleitung anzuschließen, um eine genauere Navigation und eine höhere Leistung zu erreichen.
• Ist die Geschwindigkeitsimpulsleitung nicht verfügbar, wird die Verwendung des Impulsgenerators (ND-PG1) empfohlen.

Hinweis:

Die Position der Geschwindigkeits- Erkennungsschaltung (Speed Pulse) und die Position des Schalters der Standbremse hängt vom Fahrzeug ab. Einzelheiten erfahren Sie bei Ihrem autorisierten Pioneer-Händler oder einem professionellen Einbaudienst.

Hellgrün

Dieser Anschluss dient zur Erkennung des ON/OFF-Status der Handbremse. Das Kabel ist an die Stromversorgungsseite des Handbremsschalters anzuschließen. Wird dieser Anschluss falsch ausgeführt oder ausgelassen, sind bestimmte Funktionen des Navigationssystems nicht betriebsfähig.

WARNUNG

DAS HELLGRÜNE KABEL AM STROMANSCHLUSS IST DAFÜR AUSGELEGT, DEN PARKSTATUS ZU ERMITTELN UND MUSS AN DIE STROMVERSORGUNGSSEITE DES HANDBREMSSCHALTERS ANGESCHLOSSEN WERDEN. WENN DIESES KABEL NICHT RICHTIG ANGESCHLOSSEN IST, KÖNNTE DIES GEGEN GELTENDES RECHT VERSTOSSEN UND ZU ERNSTHAFTEN VERLETZUNGEN ODER SCHÄDEN FÜHREN.

Anschlussmethode

Die Stromversorgung des Handbremsschalters anklemmen.

Fest mit einer Nadelzange einklemmen.

Stromversorgungsseite

Masseseite

orgungsseite

Handbremsschalter

Verlängerungskabel (für Geschwindigkeitssignal)

Hinweis:

Kabel dieses Navigationssystems und anderer Produkte können verschiedene Farben haben, auch wenn sie die gleichen Funktionen haben. Beachten Sie beim Anschluss dieses Navigationssystems an ein anderes Gerät die mit beiden Geräten mitgelieferten Anleitungen und verbinden Sie die Kabel, die dieselbe Funktion haben.

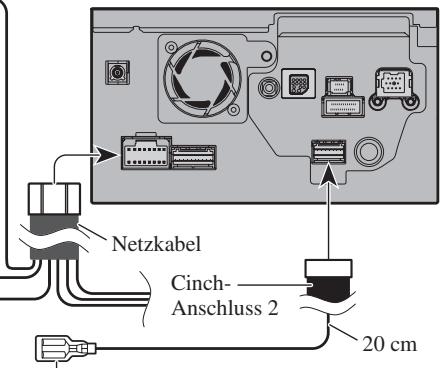

Die Navigationseinheit

Netzkabel Cinch- Anschluss 2 20 cm

Violett/weiß (REVERSEGEAR SIGNAL INPUT)

Über diesen Anschluss erkennt das Navigationssystem, ob der Wagen vorwärts oder rückwärts fährt. Die violett/weiße Leitung an die Leitung anklemmen, deren Spannung sich ändert, wenn der Rückwärtsgang eingestellt wird. Wenn der Sensor nicht richtig angeschlossen ist, erkennt er nicht genau, ob Ihr Fahrzeug vorwärts oder rückwärts fährt. Daher kann die Position Ihres Fahrzeugs, die der Sensor ermittelt, von der tatsächlichen Position abweichen.

Hinweis:

Bei Verwendung des Geschwindigkeits-Impulsgenerators ND-PG1 (separat erhältlich) muss diese Leitung an diesem Anschluss angeschlossen werden. Wenn Sie eine Heckkamera verwenden, schließen Sie diese an dieser Leitung an. Anderenfalls können Sie nicht zum Bild der Heckkamera umschalten. Siehe Seite 15.

Wenn das Navigationssystem in ein Fahrzeug mit einer Pioneer-Audioanlage eingebaut wird und die Audioanlage gelb/schwarze Kabel hat, schließen Sie diese an diese Klemmen an. So wird die Stummschaltfunktion der Stereoanlage des Fahrzeugs automatisch aktiviert, um die Lautstärke der Fahrzeugstereoanlage zu verringern wenn; – die Sprachführung ausgegeben wird. – das Mobiltelefon über ein Bluetooth-Gerät verwendet wird. – Sie das System über Sprachsteuerung bedienen.

Anschlussmethode

Das Kabel der Rückfahrleuchte einklemmen.

Mit einer Nadelzange festklemmen.

VORSICHT

Achten Sie darauf, ausschließlich das mitgelieferte Verlängerungskabel zu verwenden. Die Verwendung eines anderen Kabels kann zu Feuer, Rauchentwicklung und/oder Beschädigung dieses Navigationssystems führen. | Sicherungswiderstand

Kabel der Rückfahrleuchte

Verlängerungskabel (für Rückwärtssignal)

5 m

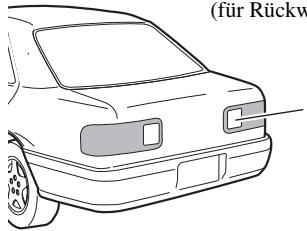

Die Position der Rückfahrleuchte des Wagens (die aufleuchtet, wenn der Rückwärtsgang [R] eingelegt wird) überprüfen und das Kabel der Rückfahrleuchte im Kofferraum zum Anschluss nutzen.

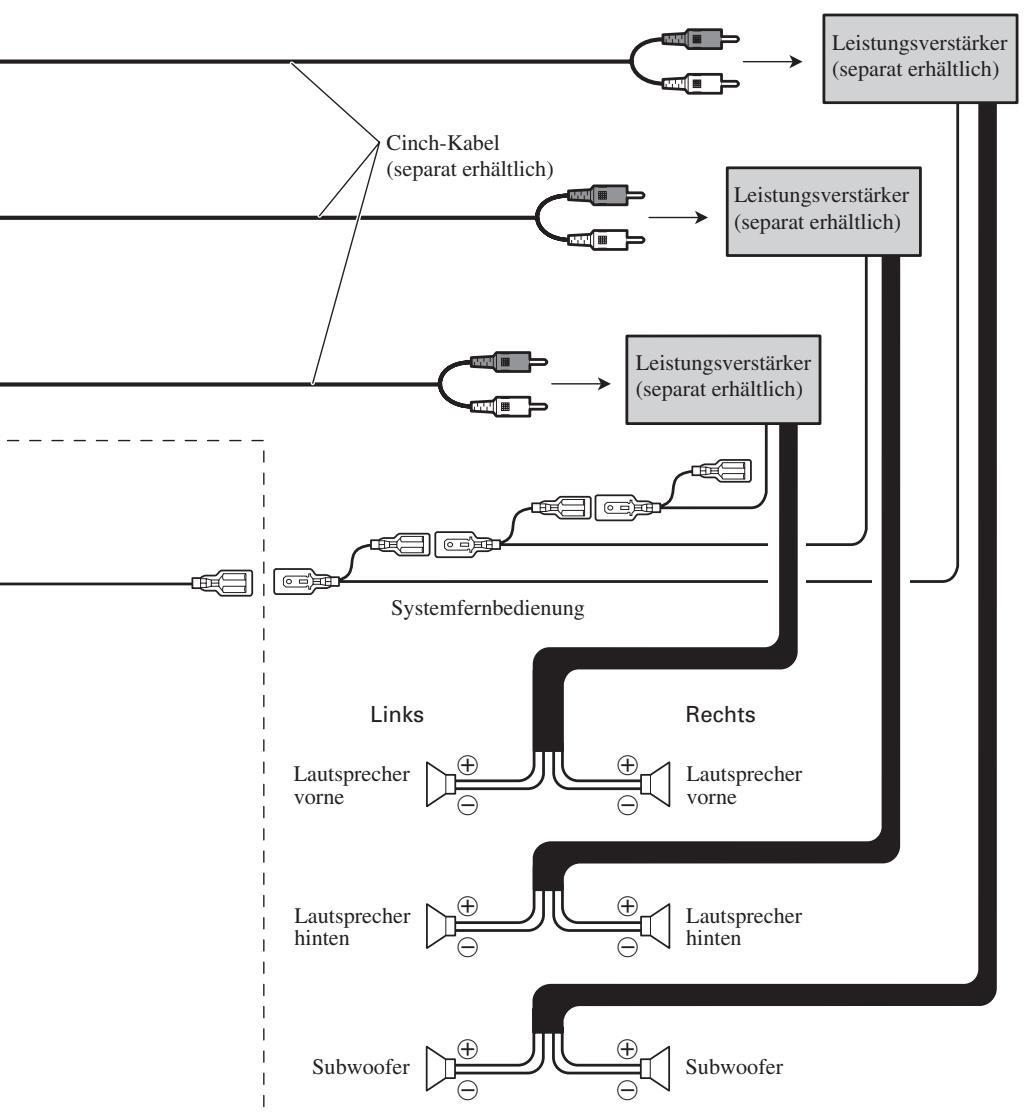

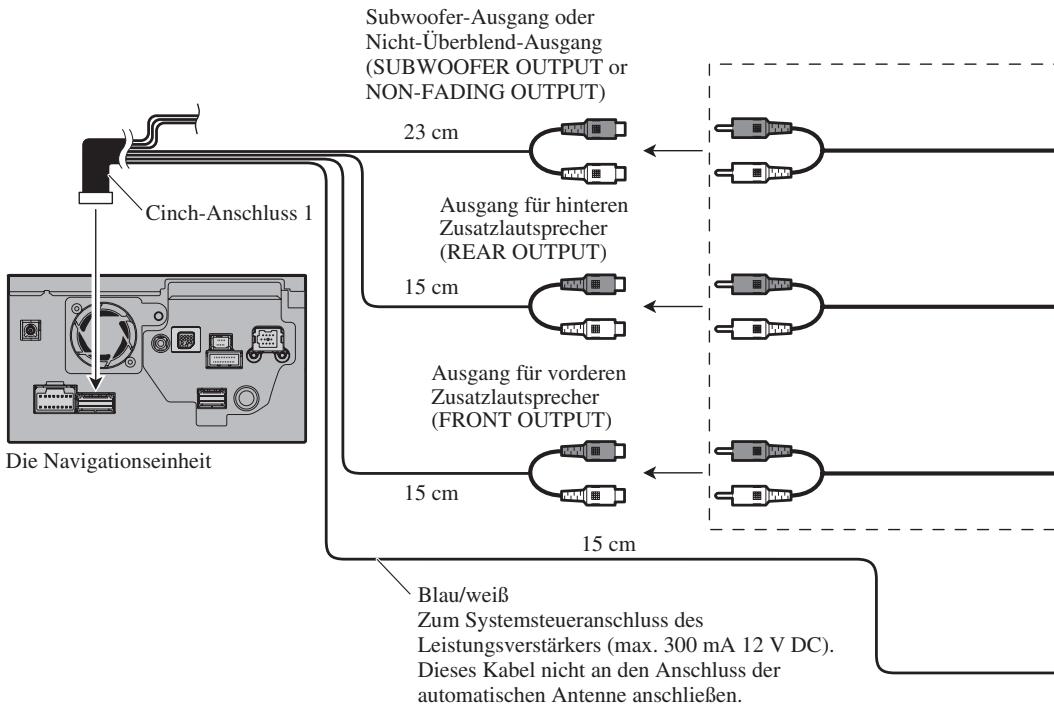

Beim Anschluss an den separat erhältlichen Leistungsverstärker

Cinch-Anschluss 1 Die Navigationseinheit Subwoofer-Ausgang oder Nicht-Überblend-Ausgang (SUBWOOFER OUTPUT or NON-FADING OUTPUT) 23 cm Ausgang für hinteren Zusatzlautsprecher (REAR OUTPUT) 15 cm Ausgang für vorderen Zusatzlautsprecher (FRONT OUTPUT) 15 cm 15 cm Blau/weiß Zum Systemsteueranschluss des Leistungsverstärkers (max. 300 mA 12 V DC). Dieses Kabel nicht an den Anschluss der automatischen Antenne anschließen.

Stellen Sie diese Anschlüsse her,

wenn Sie einen zusätzlichen Verstärker verwenden.

Hinweis:

Abhängig von Ihrem Subwoofer-System, kann die Cinch-Ausgabe des Subwoofers geändert werden. (siehe Bedienungsanleitung)

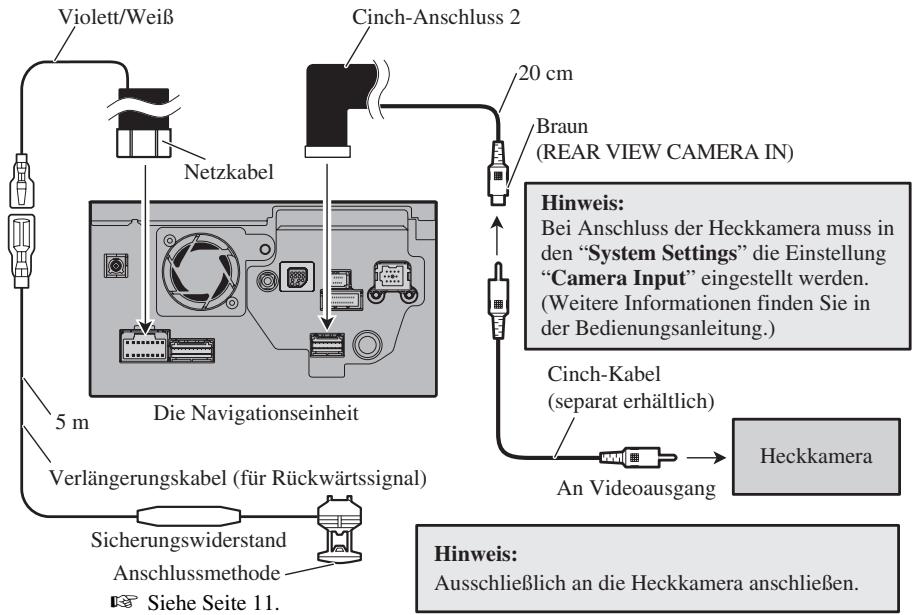

Beim Anschluss einer Heckkamera

Wenn Sie dieses Navigationssystem mit einer Heckkamera verwenden, kann automatisch auf den Videoanschluss der Heckkamera geschaltet werden, wenn der Schalthebel in die Position REVERSE (R) bewegt wird. Der Rückblickmodus ermöglicht auch eine Sicht nach hinten während der Fahrt.

WARNUNG

EINGANG NUR FÜR DAS RÜCKWÄRTSFAHREN ODER DIE SPIEGELFUNKTION DER HECKKAMERA VERWENDEN. ANDERNFALLS KANN DAS ZU VERLETZUNGEN ODER SCHÄDEN FÜHREN.

VORSICHT

• Das Bild kann spiegelverkehrt angezeigt werden.
• Die Heckkamera stellt eine Hilfe dar, um mithilfe des Navigationssystems den Anhänger im Blick zu behalten oder in eine enge Parklücke zurückzustoßen. Benutzen Sie diese Funktion nicht zu Unterhaltungszwecken.
• Über die Heckkamera angezeigte Gegenstände können näher oder weiter weg erscheinen als sie wirklich sind.
• Beachten Sie bitte, dass die Ränder der Bilder von der Heckkamera leicht abweichen, je nachdem, ob beim Rückwärtsfahren eine Vollbildanzeige erfolgt oder ob die Bilder für den Blick nach hinten während der Fahrt genutzt werden.

Violett/Weiß Netzkabel Cinch-Anschluss 2 20 cm Braun (REAR VIEW CAMERA IN) 5 m Die Navigationseinheit Verlängerungskabel (für Rückwärtssignal) Sicherungswiderstand Anschlussmethode Siehe Seite 11. Hinweis: Bei Anschluss der Heckkamera muss in den "System Settings" die Einstellung "Camera Input" eingestellt werden. (Weitere Informationen finden Sie in der Bedienungsanleitung.) Cinch-Kabel (separat erhältlich) An Videoausgang Heckkamera Hinweis: Ausschließlich an die Heckkamera anschließen.

VORSICHT

Achten Sie darauf, nur das mitgelieferte Verlängerungskabel zu verwenden. Die Verwendung eines anderen Verlängerungskabels kann zu Feuer, Rauchentwicklung oder einer Beschädigung dieses Navigationssystems führen.

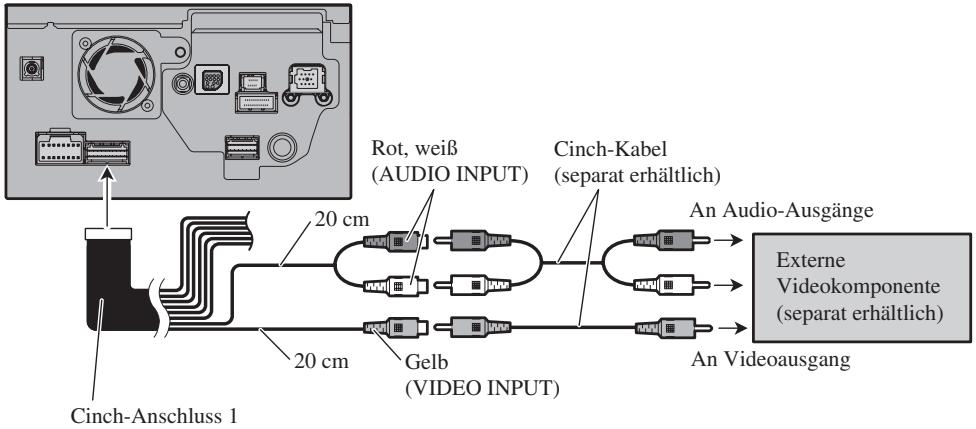

Bei Anschluss der externen Videokomponente

Die Navigationseinheit

- Bei Anschluss der externen Videokomponente muss in den “System Settings” die Einstellung “AV Input” auf “Video” eingestellt werden. (Weitere Informationen finden Sie in der Bedienungsanleitung.)

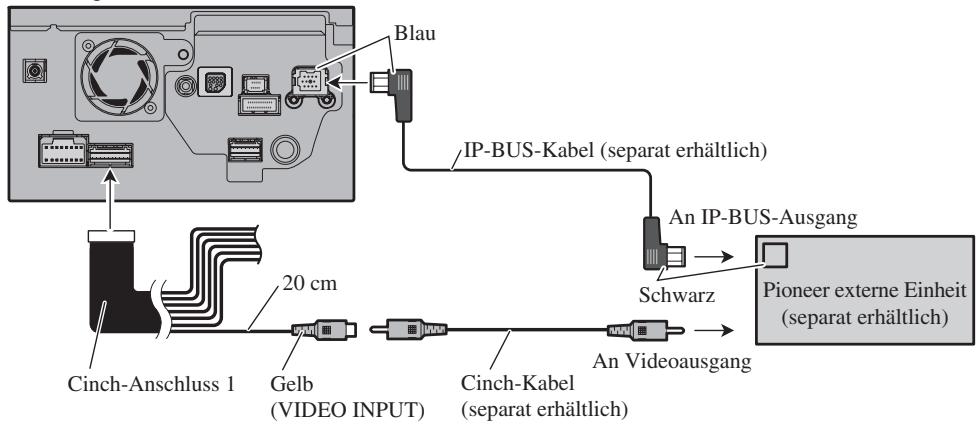

Beim Anschluss der externen Einheit mit Videoquelle

Die Navigationseinheit

Blau IP-BUS-Kabel (separat erhältlich) An IP-BUS-Ausgang Schwarz Pioneer externe Einheit (separat erhältlich) Cinch-Anschluss 1 20 cm Gelb (VIDEO INPUT) Cinch-Kabel (separat erhältlich) An Videoausgang

- Bei Anschluss der externen Videokomponente muss in den “System Settings” die Einstellung “AV Input” auf “EXT” eingestellt werden. (Weitere Informationen finden Sie in der Bedienungsanleitung.)

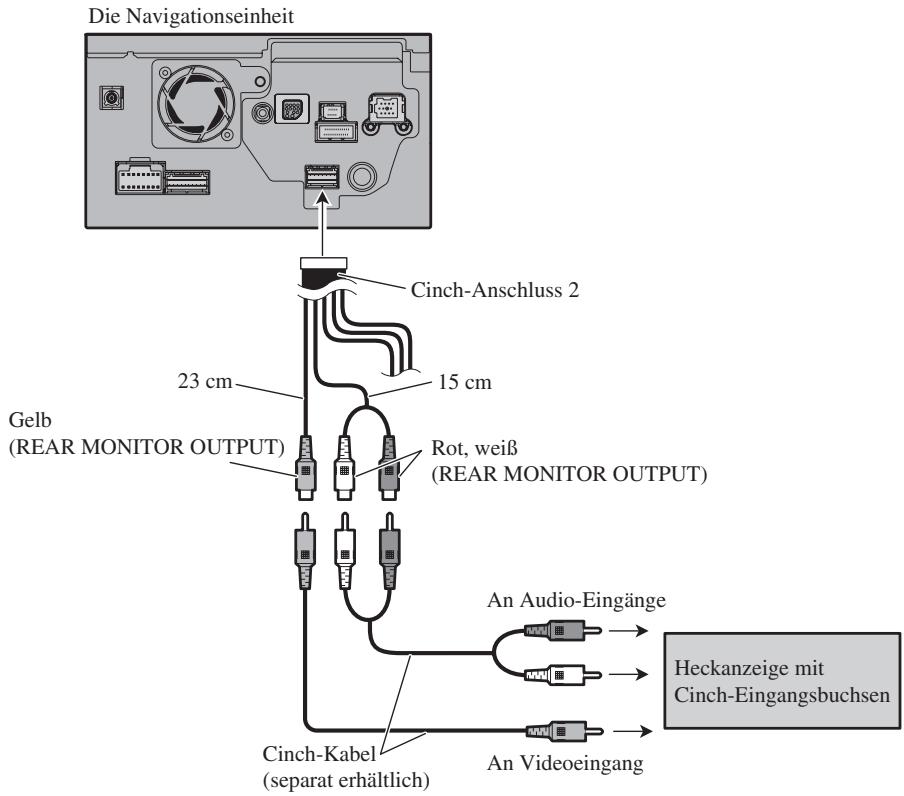

Bei Anschluss der Heckanzeige

Die Navigationseinheit Cinch-Anschluss 2 23 cm 15 cm Gelb (REAR MONITOR OUTPUT) Rot, weiß (REAR MONITOR OUTPUT) An Audio-Eingänge Heckanzeige mit Cinch-Eingangsbuchsen Cinch-Kabel (separat erhältlich) An Videoeingang

Bei Verwendung einer Heckanzeige, die an den hinteren Videoausgang angeschlossen ist

WARNING

Installieren Sie das Heckanzeige NIEMALS so, dass der Fahrer während der Fahrt Videos oder Ähnliches sehen kann.

Dieser hintere Videoausgang des Navigationssystems ist bestimmt für den Anschluss einer Anzeige, damit die Mitfahrer auf den Rücksitzen die Videoquelle ansehen können. Der Heckanzeigemodus kann auf "AV Source Menu" geändert werden. (Weitere Informationen finden Sie in der Bedienungsanleitung.)

Hinweise:

• Die Ausgabe der Navigations-Landkartenbilder zur Heckanzeige weicht vom NTSC-Standardformat ab. Daher ist die Qualität dieser Bilder schlechter als die der im vorderen Bildschirm angezeigten Bilder.
• Das Navigationssystem wechselt für jedes Video automatisch zwischen den Farbsystemen (NTSC, PAL und SECAM) und gibt das Video auf der “Heckanzeige” wieder. Für eine korrekte Ausgabe der verschiedenen Videotypen auf der “Heckanzeige” empfehlen wir die Verwendung einer “Heckanzeige”, die automatisch zwischen den Farbsystemen umschaltet (z. B. AVD-W1100V).

WARNING

Pioneer rät nachdrücklich davon ab, Ihr Navigationssystem selbst einzubauen oder zu warten, da hierbei die Möglichkeit elektrischer Schläge und anderer Gefahren besteht. Einbau und Wartung des Navigationssystems sind deshalb dem autorisierten Kundendienst-Fachpersonal zu überlassen.

VORSICHT

• Dieses Navigationssystem niemals an folgenden Orten oder in folgender Weise einbauen:
  * Plätze, an denen das Gerät bei einem plötzlichen Bremsmanöver Fahrer oder Mitfahrer verletzen kann.
  * Plätze, an denen es die Bedienung des Fahrzeugs behindern kann, wie z.B. auf dem Fußboden vor dem Fahrersitz oder dicht am Lenkrad oder Schalthebel.
• Vergewissern Sie sich vor dem Bohren von Löchern in Armaturenbrett oder sonstige Verkleidungen, dass sich dahinter keine Gegenstände befinden. Achten Sie darauf, dass Sie keine Kraftstoff- oder Bremsleitungen, elektronische Komponenten, Kommunikationsleitungen oder Stromkabel beschädigen.
• Bei der Verwendung von Schrauben darauf achten, dass diese keine elektrischen Kabel berühren. Kabel oder Isolierungen können durch Vibrationen beschädigt werden, was zu Kurzschlüssen oder anderen Beschädigungen des Fahrzeugs führen kann.
• Um einen korrekten Einbau zu gewährleisten, sind die mitgelieferten Teile entsprechend der jeweiligen Anleitung zu verwenden. Die Verwendung nicht mitgelieferter Teile kann zur Beschädigung des Navigationssystems führen. Darüber hinaus können sich diese Teile lösen und den vorschriftsmäßig festen Sitz des Navigationssystems lockern, was zur Funktionsbeeinträchtigung und erhöhter Verletzungsgefahr bei Unfällen führt.
• Es ist äußerst gefährlich, die GPS-Antennenleitung oder das Mikrofonkabel um die Lenksäule oder den Schaltknüppel zu wickeln. Beim Einbau unbedingt darauf achten, dass dieses Navigationssystem den Fahrer nicht behindert.
• Vergewissern Sie sich, dass sich die Kabel nicht in der Tür oder im Sitzverstellmechanismus verfangen können und einen Kurzschluss auslösen.
• Vergewissern Sie sich, dass sich die Kabel nicht in der Tür oder im Sitzverstellmechanismus verfangen können, da dies zu einem Kurzschluss führen könnte.
• Evtl. werden Einbau und Einsatz dieses Systems in Ihrem Fahrzeug durch Gesetze verboten oder eingeschränkt. Bitte beachten Sie die jeweils gültigen Gesetze und Richtlinien bei der Verwendung, dem Einbau und dem Betrieb Ihres Navigationssystems.

• Bauen Sie dieses Navigationssystem nicht an Orten ein, wo es (i) die Sicht des Fahrers beeinträchtigt, (ii) die Leistung der eingebauten Sicherheitssysteme einschließlich Airbags und Warnleuchtenschalter beeinträchtigt oder (iii) den Fahrer bei der sicheren Bedienung des Fahrzeugs einschränkt.

• Installieren Sie das Navigationssystem zwischen Fahrer- und Beifahrersitz, so dass Fahrer oder Beifahrer bei einer scharfen Bremsung nicht daran stoßen.

• Bauen Sie das Navigationssystem niemals vor oder neben der Stelle im Armaturenbrett, in der Tür oder einer Säule ein, an der ein Airbag montiert ist. Einzelheiten zum Entfaltungsbereich der Frontairbags finden Sie im Benutzerhandbuch Ihres Fahrzeugs.
• Installieren Sie das Navigationssystem nicht dort, wo es die Funktion eines anderen Systems (Airbags und Kopfstützen eingeschlossen) im Fahrzeug beeinträchtigen könnte.

Zur Vermeidung elektromagnetischen Rauschens

• Um Störeinflüsse zu vermeiden sind die folgenden Bauteile so weit wie möglich von dem Navigationssystem, anderen Kabeln oder Leitungen zu installieren:
• Fernsehantenne und Antennenkabel
• Radioantenne (UKW, MW/LW) und Antennenkabel
• GPS-Antenne und Antennenkabel

Zusätzlich sollten Sie jedes Antennenkabel so weit wie möglich entfernt von anderen Antennenkabeln verlegen.

Binden Sie Antennenkabel nicht zusammen und verlegen Sie sie nicht zusammen oder über Kreuz.

Elektromagnetisches Rauschen erhöht die Fehlerwahrscheinlichkeit in der Ortsanzeige.

Vor dem Einbau

• Wenden Sie sich an Ihren Fachhändler, wenn zum Einbau des Geräts Löcher gebohrt oder andere Veränderungen an Ihrem Auto vorgenommen werden müssen.
• Ehe Sie die Installation dieses Navigationssystems abschließen, schließen Sie die Kabel provisorisch an und vergewissern sich, dass die Verbindungen korrekt hergestellt werden und das System ordnungsgemäß arbeitet.
• Installieren Sie dieses Navigationssystem nicht in einer Position, in der die Öffnung der LCD-Anzeige durch andere Objekte, wie beispielsweise dem Schalthebel, behindert werden. Achten Sie vor der Installation des Navigationssystems darauf, genügend Platz zu lassen, damit die vollständig geöffnete LCD-Anzeige den Schalthebel nicht behindert. Dies kann ansonsten zu Störungen des Schalthebels oder einer Fehlfunktion des Navigationssystems führen.

Hinweise zum Einbau

• Bauen Sie dieses Navigationssystem nicht an Plätzen ein, wo es hohen Temperaturen oder Feuchtigkeit ausgesetzt werden kann, wie z.B.:
  * Plätze in der Nähe einer Heizung, Lüftung oder Klimaanlage.
  * Plätze mit direkter Sonnenbestrahlung, wie z. B. auf dem Armaturenbrett.
  * Plätze, die Regenspritzern ausgesetzt sind, wie z. B. in Türnähe.
• Montieren Sie dieses Navigationssystem an einem Ort, der stabil genug ist, sein Gewicht zu tragen. Wählen Sie eine Position, an der dieses Navigationssystem sicher montiert werden kann, und bauen Sie es fest ein. Wenn das Navigationssystem nicht fest montiert ist, kann der aktuelle Standort des Fahrzeugs nicht korrekt angezeigt werden.
• Montieren Sie das Navigationssystem horizontal auf einer Fläche innerhalb einer Toleranz von 0 bis 30 Grad. Wenn der Montagewinkel auf der rechten und linken Seite um 5 Grad abweicht, kann der zulässige Bereich durch entsprechende Korrekturmaßnahmen um 10 Grad nach oben geändert werden. (siehe Bedienungsanleitung unter “Korrigieren des Installationswinkels”.) Wird der Anschluss des rosafarbenen Kabels (CAR SPEED SIGNAL INPUT) ausgelassen, beträgt die Toleranz der linken und rechten Winkel 5 Grad. Eine nicht vorschriftsgemäße Montage der Einheit, bei der die Fläche außerhalb dieser Toleranz liegt, erhöht die Gefahr einer falschen Standortanzeige und einer verminderten Anzeigeleistung.

10° 10°

30°

Wird der Winkel um fünf Grad überschritten, führen Sie die erforderlichen Korrekturmaßnahmen durch.

- Kabel dürfen nicht über den in der Abbildung unten gezeigten Bereich verlegt werden. Dies ist wichtig, damit Wärme von Verstärker und Navigationssystem abgeleitet werden kann.

Diesen Bereich nicht abd

- Der Halbleiter-Laser wird beschädigt, wenn er überhitzt wird, also bauen Sie die Navigationseinheit nirgends ein, wo es heiß ist, z. B. in der Nähe der Heizungsausgänge.

Mitgelieferte Teile

Mit einem “*” markierte Teile sind vorinstalliert.

Die Navigationseinheit

Seitenbügel ^* (2 Stück)

Klemmschraube (5 × 6 mm) (8 Stück)

Senkschraube (5 × 6 mm) (4 Stück)

Schraube ^* (3 × 6 mm) (8 Stück)

Befestigungsschraube für Seitenbügel* (5 × 6 mm) (4 Stück)

Doppelseitige Schraube

Gummihülse

Vor der Installation des Navigationsgerätes

- Halterung entfernen.

Zum Entfernen der Halterung lösen Sie die Schrauben (3 × 6 mm).

Halterung Schraube (3 × 6 mm)

Installation mit Halterung und Seitenbügel

1. Halterung im Armaturenbrett installieren.

Nachdem Sie die Halterung in das Armaturenbrett eingesetzt haben, biegen Sie zur Fixierung die entsprechenden Haltelaschen zurück. Welche dies sind, richtet sich nach der Stärke des Armaturenbrettmaterials. (Sorgen Sie durch Rückbiegen der oberen und unteren Haltelaschen für eine absolut feste Installation des Navigationsgerätes. Zum sicheren Fixieren des Gerätes biegen Sie die Laschen um 90 Grad zurück.)

Armaturenbrett 182 111 Halterung

2. Installieren Sie das Navigationsgerät, und ziehen Sie die Schrauben an.

Gummihülse*1 Doppelseitige Schraube Armaturenbrett Schraube (3 × 6 mm) *1

Bringen Sie die Gummihülse am längeren Ende der doppelseitigen Schraube an.

3. Bringen Sie den Abdeckring an.

Abdeckring

Einbau unter Verwendung der Gewindebohrungen an der Seite der Navigationseinheit

1. Entfernen Sie die Seitenbügel.

Seitenbügel Befestigungsschraube für Seitenbügel (5 × 6 mm)

2. Befestigen Sie die

Navigationseinheit auf der werk- seitig montierten Montagestütze.

Positionieren Sie das Navigationsgerät so, dass die Schraubenbohrungen über den Schraubenbohrungen des Bügels liegen und ziehen Sie die Schrauben an drei bis vier Stellen an jeder Seite an. Verwenden Sie entweder Klemmschrauben (5 × 6 mm) oder Senkschrauben (5 × 6 mm) - je nach Form der Schraubbohrungen an der Halterung.

Wenn die Klinke stört, biegen Sie sie nach unten.

Werkseitig montierten Montagestütze

Klemmschraube oder Senkschraube Achten Sie darauf, dass Sie die mit diesem Navigationssystem

Armaturenbrett oder Konsole

Achten Sie darauf, dass Sie die mit diesem Navigationssystem mitgelieferten Schrauben verwenden.

Hinwise:

Bei manchen Automobilen kann ein Spalt zwischen Navigationsgerät und Armaturenbrett auftreten. In diesem Fall decken Sie den Spalt bitte mit dem mitgelieferten Rahmen ab.

VORSICHT

- Das GPS-Antennenkabel darf nicht verkürzt oder verlängert werden. Veränderungen am Antennenkabel können zu einem Kurzschluss oder einer Funktionsstörung und dauerhaften Beschädigung des Navigationssystems führen.

Hinweise zur Befestigung

- Die Antenne ist auf einer ebenen Fläche zu befestigen, die für Funkwellen gut zugänglich sein sollte. Der Empfang der Signale durch die Antenne ist nur möglich, wenn die vom Satelliten gesendeten Signale nicht blockiert werden. Für optimalen Empfang empfiehlt sich eine Befestigung auf dem Wagendach oder auf dem Kofferraumdeckel.

Dach Hutablage Kofferraumdeckel

• Bei der Befestigung der GPS-Antenne im Fahrzeuginnenraum unbedingt das mitgelieferte Metallblech verwenden, da sich andernfalls kein guter Empfang erzielen lässt.
• Das Metallblech nicht kleiner schneiden, da hierdurch die Empfangsempfindlichkeit der GPS-Antenne geschwächt wird.
• Beim Entfernen der GPS-Antenne nicht am Antennenkabel ziehen. Der an der Antenne angebrachte Magnet ist stark, und das Kabel könnte sich lösen.
• Die GPS-Antenne wird mit dem Magneten befestigt. Beim Anbringen der GPS-Antenne die Lackierung nicht beschädigen.
• Eine an der Außenseite des Wagens angebrachte GPS-Antenne ist vor dem Fahren durch eine Waschanlage abzunehmen und im Fahrzeuginnenraum zu verwahren. Andernfalls kann sich die Antenne beim Waschen lösen und den Lack des Wagens verkratzen.
• Die GPS-Antenne nicht lackieren, um eine Minderung der Antennenleistung zu vermeiden.

Mitgelieferte Teile

Kabelklemme (5 Stück)

Wasserfestes Polster

Einbau der Antenne im Fahrzeuginnenraum (auf der Hutablage)

Das Metallblech auf einer möglichst ebenen Fläche befestigen, an der die GPS-Antenne zum Fenster gerichtet ist. Die GPS-Antenne auf dem Metallblech platzieren. (Die Befestigung erfolgt durch Magnethaftung.)

GPS-Antenne Metallblech Die Schutzfolie an der Unterseite abziehen. Vor dem Aufkleben des Metallblechs darauf achten, dass die Befestigungsfläche frei von Feuchtigkeit, Staub, Schmutz, Öl usw. ist. Hinweis: Das Metallblech ist mit einem starken Kleber versehen, der beim Entfernen des Bleches Rückstände auf der Befestigungsfläche hinterlassen kann. Kabelklemmen Die Antennenleitung mit Kabelklemmen im Fahrzeuginnenraum verlegen.

Hinweise:

• Beim Einbau des Metallblechs keine anderen Bauteile beschädigen.
• Einige Modelle verwenden Glas, das Signale von GPS-Satelliten nicht durchlässt. Bei solchen Modellen die GPS-Antenne außen am Fahrzeug anbauen.

Einbau der Antenne außen am Fahrzeug (an der Karosserie)

Die GPS-Antenne auf einer möglichst ebenen Fläche anbringen, wie z. B. auf dem Dach oder dem Kofferraumdeckel. (Die Befestigung erfolgt durch Magnethaftung.)

GPS-Antenne Verlegen der Leitung vom Dach in den Fahrzeuginnenraum Die Antennenleitung in einer U-förmigen Schleife verlegen, um zu vermeiden, dass Regenwasser an der Leitung entlangfließt und in den Fahrzeuginnenraum läuft. Kabelklemmen Die Antennenleitung mit Kabelklemmen im Fahrzeuginnenraum verlegen.

Verlegen der Leitung vom Kofferraum in den Fahrzeuginnenraum

Kabelklemmen Die Antennenleitung mit Kabelklemmen im Fahrzeuginnenraum verlegen. Gummidichtung

Wasserfestes Polster Darauf achten, dass das wasserfeste Polster auf der Gummidichtung liegt.

Die Antennenleitung hier in einer U-förmigen Schleife verlegen, um zu vermeiden, dass Regenwasser an der Leitung entlangfließt und in den Fahrzeuginnenraum läuft.

Einbau des Mikrofons

• Bauen Sie das Mikrofon so ein, dass die Richtung und der Abstand zum Fahrer ideal sind, um die Stimme des Fahrers optimal zu empfangen.
• Schalten Sie das Navigationssystem aus, bevor Sie das Mikrofon anschließen. (ACC OFF)

Mitgelieferte Teile

Doppelseitiges Klebeband

KabelKlemme (5 Stück.)

Montage an der Sonnenblende

1. Montieren Sie das Mikrofon im Mikrofon-Clip.

Mikrofon Mikrofon-Clip

2. Befestigen Sie den Mikrofon-Clip an der Sonnenblende.

Mikrofon-Clip Kabelklemmen die Antennenleitung mit Kabelklemmen im ahrzeuginnenraum erlegen.

Montieren Sie das Mikrofon auf der nach oben gerichteten Sonnenblende. Bei heruntergeklappter Sonnenblende wird die Stimme des Fahrers nicht erkannt.

Montage auf der Lenksäule

1. Montieren Sie das Mikrofon im Mikrofon-Clip.

Mikrofon Mikrofon-Clip Passen Sie das Mikrofonkabel in der Rille ein.

2. Montieren Sie den Mikrofon-Clip auf der Lenksäule.

Doppelseitiges Klebeband

Montieren Sie den Mikrofon-Clip auf der Lenksäule, aber nicht auf dem Lenkrad.

Kabelklemmen Die Antennenleit mit Kabelklemm Fahrzeuginnenra verlegen.

Kabelklemmen

Die Antennenleitung mit Kabelklemmen im Fahrzeuginnenraum verlegen.

Passen Sie den Mikrofonwinkel an

Sie können den Mikrofonwinkel verstellen, indem Sie den Mikrofon-Clip vorwärts und rückwärts bewegen.

1. Batterie erneut anschließen.

Vergewissern Sie sich, dass alle Anschlüsse in Ordnung sind und dieses Navigationssystem korrekt eingebaut ist. Hiernach alle zuvor ausgebauten Fahrzeugteile wieder befestigen. Anschließend das negative (−) Batteriekabel wieder an den Minuspol (−) der Fahrzeugbatterie anschließen.

2. Den Motor anlassen.

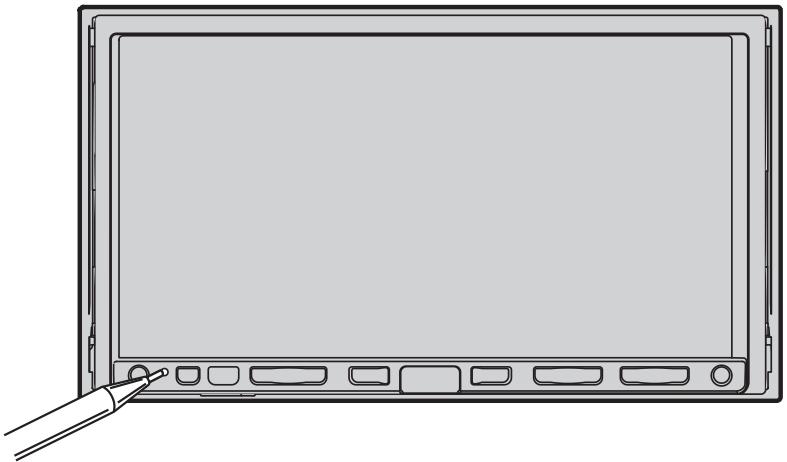

3. Die RESET-Taste am Navigationssystem drücken.

Die RESET-Taste am Navigationssystem mit einem spitzen Gegenstand, wie z. B. der Spitze eines Kugelschreibers, drücken.

4. Geben Sie die folgenden Einstellungen ein:

1. Passen Sie den Installationswinkel bei Bedarf an. (Lesen Sie bitte in “Kapitel 9” der Bedienungsanleitung den Abschnitt über die “Korrektur des Installationswinkels”.)
2. Ändern Sie bei Bedarf die "Regionaleinstellungen". (Lesen Sie bitte in "Kapitel 9" der Bedienungsanleitung den Abschnitt über die "Anpassung der Regionaleinstellungen".)
3. Fahren Sie, bis die eingebauten Sensoren normal arbeiten.
   Das Navigationssystem entsprechend der Beschreibung in der Bedienungsanleitung oder Hardwareanleitung einstellen.

Nach dem Einbau dieses Navigationssystems an einem sicheren Ort die korrekte Funktion des Fahrzeugs überprüfen.

GEBRUIK DEZE INGANG ALLEEN VOOR DE ACHTERUIT- OF DE SPIEGELBEELD- ACHTERUITKIJKCAMERA. ANDER GEBRUIK KAN LETSEL OF SCHADE TOT GEVOLG HEBBEN.

BELANGRIJK
