BEDIENUNGSANLEITUNG A-DUO Laney

Um einen elektrischen Schalg oder Feuergefahr zu vermeiden, sollte dieses Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitung lesen.

18. PRISE SECTEUR ET INTERRUPTEUR:

ACHTUNG: Beim Einsatz von Elektrogeräten müssen u.a. grundlegende Vorsichtsmaßnahmen befolgt werden:

I. Lesen Sie sich diese Anweisungen durch.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Setzen Sie dieses Gerät nicht in der Nähe von Wasser ein.
6. Reinigen Sie es nur mit einem trockenen Tuch.
7. Blockieren Sie keine der Lüftungsöffnungen. Führen Sie die Installation gemäß den Anweisungen des Herstellers durch.
8. Betreiben Sie das Gerät nicht neben Wärmequellen wie Heizungen, Heizgeräten, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.
9. Verwenden Sie nur Kaltgeräte-Netzkabel aus dem Fachhandel.

1. Schützen Sie das Netzkabel, sodass niemand darauf tritt oder es geknickt wird, insbesondere an Steckern oder Buchsen am Gerät.

II. Verwenden Sie nur die vom Hersteller erhältlichen Zubehörgeräte oder Zubehörteile.

1. Verwenden Sie nur einen Wagen, Stativ, Dreifuß, Träger oder Tisch, der den Angaben des Herstellers entspricht oder zusammen mit dem Gerät verkauft wurde. Wird ein Wagen verwendet, bewegen Sie den Wagen mit dem darauf befindlichen Gerät besonders vorsichtig, damit es nicht umkippt und möglicherweise jemand verletzt wird.

2. Der Netzstecker bzw. Gerätestecker wird zum Trennen vom Stromnetz verwendet und muß immer leicht zugänglich sein. Der Benutzer sollte auf einfachen Zugang zu allen Netzsteckern, Gerätesteckern und Netz-Schaltern achten Ziehen Sie den Netzstecker bei Gewitter heraus oder wenn das Gerät längere Zeit nicht benutzt wird.

3. Lassen Sie sämtliche Wartungsarbeiten von qualifizierten Kundendiensttechnikern durchführen. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Art beschädigt wurde, etwa wenn das Netzkabel oder der Netzstecker beschädigt wurden, Flüssigkeit oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal arbeitet oder heruntergefallen ist.

4. Schließen Sie das Gerät nur an eine Stromquelle an, die am Gerät neben dem Netzkabel angegeben ist.

5. Wenn dieses Produkt in ein Geräte-Rack eingebaut werden soll, muss eine Versorgung über die Rückseite eingerichtet werden.

6. Dieses Gerät darf nicht ungeschützt Wassertropfen und Wasserspritzern ausgesetzt werden und es muss darauf geachtet werden, dass keine mit Flüssigkeiten gefüllte Gegenstände, wie z. B. Blumenvasen, auf dem Gerät abgestellt werden.

7. Belastung durch extrem hohe Lärmpegel kann zu dauerhaftem Gehörverlust führen. Die Anfälligkeit für durch Lärm bedingten Gehörverlust ist von Mensch zu Mensch verschieden, das Gehör wird jedoch bei jedem in gewissem Maße geschädigt, der über einen bestimmten Zeitraum ausreichend starkem Lärm ausgesetzt ist. Die US-Arbeitsschutzbehörde (Occupational and Health Administration, OSHA) hat die folgenden zulässigen Pegel für Lärmbelastung festgelegt:

Dauer pro Tag in Stunden	Geräuschpegel dBA langsame Reaktion
8	90
6	92
4	95
3	97
2	100
112	102
1	105
12	110
	115
14 oder weniger

Laut OSHA kann jede Belastung über den obenstehenden zulässigen Grenzwerten zu einem gewissen Gehörverlust führen. Sollte die Belastung die obenstehenden Grenzwerte übersteigen, müssen beim Betrieb dieses Verstärkungssystems Ohrenstopfen oder Schutzvorrichtungen im Gehörgang oder über den Ohren getragen werden, um einen dauerhaften Gehörverlust zu verhindern. Um sich vor einer möglicherweise gefährlichen Belastung durch hohe Schalldruckpegel zu schützen, wird allen Personen empfohlen, die mit Geräten arbeiten, die wie dieses Verstärkungssystem hohe Schalldruckpegel erzeugen können, beim Betrieb dieses Geräts einen Gehörschutz zu tragen.

1. Symbole und Nomenklatur, die auf dem Produkt und in den Handbüchern stehen, sollen den Bediener auf die Bereiche, in denen besondere Vorsicht notwendig sein kann, alarmieren und sind wie folgt:

Sollen den Benutzer auf das Vorhandensein von "gefährlicher Hoch-Spannung" im Gerätegehäuse hinweisen, um die Gefahr eines elektrischen Schlages für Personen zu vermeiden..

Sollen den Benutzer auf das Vorhandensein wichtiger Betriebs- und Wartungsanweisungen in der begelegten Dokumentation aufmerksam machen.

Gefahr eines elektrischen Schlags - NICHT ÖFFNEN. Um die Gefahr eines elektrischen Schlags zu reduzieren, darf die Abdeckung entfernen. Keine zu wartenden Teile im Inneren. Überlassen Sie die Wartung qualifiziertem Fachpersonal.

Gefahr eines elektrischen Schlags - NICHT ÖFFNEN. Um die Gefahr eines elektrischen Schlags zu vermeiden, darf die Abdeckung nicht geöffnet werden.. Überlassen Sie die Wartung qualifiziertem Fachpersonal.

Wenn Ihr Gerät über einen Kippmechanismus oder eine "Tilt-back"- Funktion verfügt, beutzen Sie diese Funktion mit Vorsicht. Aufgrund der Leichtigkeit, mit der der Verstärker zwischen geraden und schrägen Rücken Positionen bewegt werden kann, verwenden Sie nur den Verstärker auf einer ebenen, stabilen Oberfläche. NICHT den Verstärker auf einem Schreibtisch, Tisch, Regal oder sonst eine ungeeignete nicht stabile Plattform stellen.

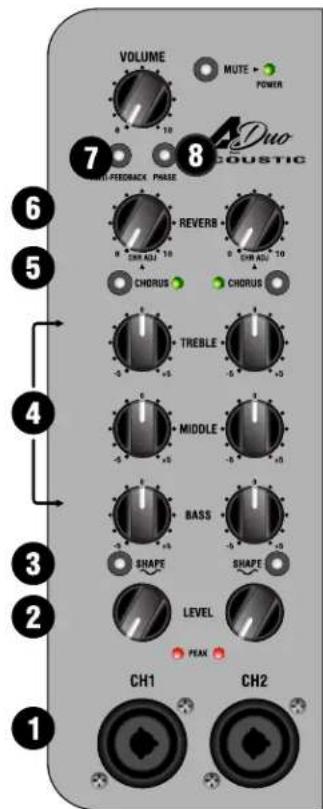

BEDIENELEMENTE AUF DER VORDERSEITE

I. CHI/CH2 MIC/LINE INPUT: Combi-Buchsen bieten die Flexibilität, entweder ein symmetrisches XLR- oder ein unsymmetrisches Klinkenkabel anzuschließen. Stellen Sie die Pegelsteuerung (2) auf ein Minimum ein, bevor Sie ein Gerät an die Mic/Line-Eingänge anschließen. Für Beste Ergebnisse, verwenden Sie immer eine gute Qualität Instrument / Mikrofon Kabel.

Phantom Power (15V nicht schaltbar) ist nur über die XLR-Eingänge möglich. Dies ist für die Verwendung mit Kondensatormikrofonen, jedoch werden dynamische Mikrofone nicht beschädigt, wenn Phantom Power eingeschaltet ist.

Einige 48V Kondensatormikrofone funktionieren möglicherweise nicht.

1. LEVEL/PEAK: Verwenden Sie zusammen, um den optimalen Pegel für Ihr Signal zu finden. Passen Sie den Pegel so an, dass der Peak nur während der allerhöchsten Spitzen des angeschlossenen Signals leuchtet.

Peak leuchtet ständig = mögliche Verzerrung. Schäden treten nicht am Verstärker auf, aber die Audioqualität kann beeinträchtigt werden.

Peak wird nie beleuchtet = leicht reduziertes Signal-Rausch-Verhältnis, da der Verstärker nicht auf optimalem Niveau läuft.

1. SHAPE: Schaltet eine EQ-Schaltung ein, um ein helleres, erweitertes Obertonspektrum und bearbeitete Mitten zu erhalten, um mehr Definition zu bieten.

2. EQ: Eine traditionelle Form von Ton-Steuerungen, die dem Spieler eine natürliche Reihe von Werkzeugen geben, um ihren idealen Klang zu formen. Legen Sie als Ausgangspunkt die EQ-Steuerelemente auf die Position 0 fest.

3. CHORUS: Um den Chorus zu aktivieren, drücken Sie den Chorus-Schalter. Die benachbarte LED leuchtet nur, wenn der Effekt aktiv ist. Um die Chorusmenge anzupassen, halten Sie den Chorus-Schalter (während der Chorus aktiv ist) und stellen Sie ihn mit dem Reverb-Steuerelement ein. Sobald Sie den Chorus-Schalter loslassen, blinkt die LED kurz, um anzuzeigen, dass die Einstellung gespeichert wurde.

Der Verstärker wird mit einer Chorus-Stufe von 3 ausgeliefert.

1. REVERB LEVEL: Verwenden Sie diese, um den Hall/Chorus für die Kanäle 1 und 2 unabhängig zu steuern. Die Reverb-Stufe erhöht sich schrittweise, wenn Sie das Steuerelement von 0 auf 10 verschieben.

Steuert auch Chorus Level (wenn die Chorus-Taste gedrückt wird).

Audio-Feedback wird ausgelöst, wenn eine Schleife zwischen einem Mikrofon oder Gitarren-Pickup und dem Lautsprecher auftritt. Häufig durch das Zeigen eines Mikrofons auf einen Lautsprecher oder einfach dadurch verursacht, dass die beiden zu nahe sind. Das Ergebnis ist ein unangenehmes Kreischen oder Pfeifen. Dafür ist das A-Duo ausgestattet.

1. ANTI-FEEDBACK: Wenn die Anti-Feedback-Steuerung aktiviert ist, sucht die A-Duo aktiv und automatisch nach Anzeichen von Feedback (über mehrere Frequenzen) und reduziert die Möglichkeit, dass sie zu einem ernsten Problem wird, erheblich. Es wird empfohlen, Anti-Feedback zu aktivieren, wenn akustische Gitarren oder Mikrofone angeschlossen sind.

2. PHASE: Schaltet die Phase des Signals vom Verstärker aus. Wenn Sie eine akustische Gitarre spielen, ist der Sound, den sie erzeugt, eine Wellenform, das gleiche gilt für eine akustische Gitarre, die an einen akustischen Verstärker angeschlossen ist. Es ist nicht ungewöhnlich, dass diese beiden Wellenformen außer Rand und Band und nicht in der Phase sind. Für einen Spieler, der in der Nähe eines Verstärkers sitzt, stellt dies ein kleines Problem dar, wenn die Wellenformen a-phase sind, da sie sich gegenseitig zerstören und sich gegenseitig aufheben. Dies würde dazu führen, dass die Gitarre ein wenig dünn und glanzlos klingt. Durch die Einschaltung des Phasenschalters wird die Phase des verstärkten Signals zur Beseitigung des Problems der destruktiven Interferenz. Manchmal können jedoch die niedrigen Frequenzen, die sich in der Phase befinden, akustische Rückkopplungen verursachen, um zu vermeiden, dass der Phasenumkehrschalter betrieben wird. Meistens wird dies das Problem erledigen. Eine Sache, auf die hingewiesen wird, ist, dass das Publikum keine Phasenprobleme hört, da bis die Schallwelle sie erreicht hat, alle Phasenunterschiede natürlich ausgelöscht wurden.

VOLUME MUTE ▶ POWER 7 8 4 Duo COUSTIC Multi-FEBRACK PHASE REVERB CHORUS CHORUS TREBLE MIDDLE BASS SHAPE LEVEL PEAK CH1 CH2

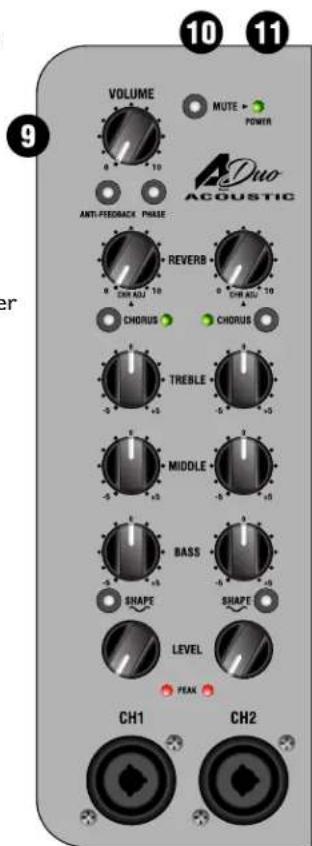

1. VOLUME: Um den Gesamtausgangspegel von Phones, FX Send, D.I. Out und Lautsprechern zu steuern.

2. MUTE: Dadurch werden die Eingänge 1 und 2 stummgeschaltet, jedoch keine Signale, die mit AUX IN oder FX RETURN verbunden sind.

Die Power Led blinkt, wenn die Stummschaltung aktiviert ist.

II. POWER: Leuchtet, wenn der Netzschalter eingeschaltet ist.

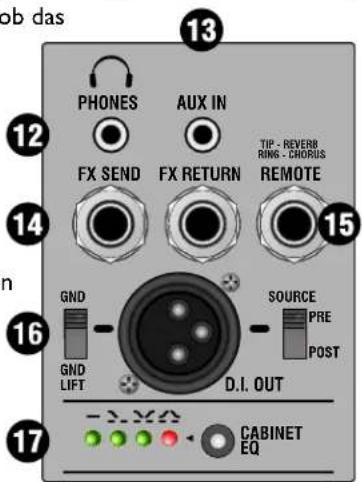

1. PHONES: Für stilles Üben oder Late-Night-Spielen schließen Sie einfach Ihre Lieblingskopfhörer an die 3,5-mm-Buchse an.

Wenn Kopfhörer angeschlossen sind, werden die internen Lautsprecher automatisch ausgeschaltet.

13.AUX IN: Spielen Sie mit Ihren Lieblingsspuren, indem Sie einen MP3-Player (oder ein anderes Line-Level-Gerät) mit einer Stereo-3,5-mm-Buchse anschließen.

1. FX LOOP: Gibt Ihnen die Möglichkeit, das Pre-Amp-Signal über eine zusätzliche FX-Einheit zu leiten. Dies könnte zusätzlich zu oder als Alternative zu den Onboard FX sein.

2. REMOTE: Schließen Sie einen FS2-Mini (2-Wege) Fußschalter an und steuern Sie Reverb und Chorus unabhängig aus der Ferne.

Ring: Chor

Tipp: Reverb

1. D.I. OUT: Dieser Output bietet einen symmetrischen Ausgang für die direkte Eingabe des Verstärkersignals in einen Mischpultmikrofoneingang. Wählen Sie mit dem Source-Schalter aus, ob das Signal Pre- oder Post EQ, FX und Mute ist. Siehe Blockdiagramm auf Seite 8.

Schließlich ist auch ein Bodenschalter vorgesehen, um die Möglichkeit von erdschleifeninduziertem Brummen zu reduzieren (wenn man sich mit anderen Geräten verbindet).

1. EQ: Mit diesem Dual-Funktions-Schalter können Sie eine von vier vordefinierten EQ-Kurven auswählen, mit denen Sie die Tonbalance anpassen können. Um von einem zum nächsten zu wechseln, drücken Sie einfach den Schalter kurz. Eine benachbarte LED zeigt deutlich an, was ausgewählt ist. Die EQ-Einstellung wird im Speicher gespeichert und beim nächsten Mal einsatzbereit.

Wohnung: Allzweck-EQ-Einstellung - ideal für den Bodengebrauch.

Bass: Eine Erhöhung des low-frequency-Inhalts Ihres Audios. Verwenden Sie diese Verwendung, wenn der A-Duo-Pol montiert ist, um Bassverluste auszugleichen.

Laut: Eine Zunahme sowohl niedriger als auch hoher Frequenzen. Ideal für den polmontierten Einsatz mit zusätzlicher Definition.

Gesang: Verringert die Bassmenge und betont den Stimminhalt. Auch ideal für den Außenbereich.

18. NETZEINGANG UND NETZSCHALTER:

Ein universeller Netzeingang für den weltweiten Einsatz, ohne dass Sie außer Ihrem Netzkabel etwas ändern müssen!

Wenn die Sicherung ersetzt werden muss, verwenden Sie nur den gleichen Typ, der auf der Rückseite angegeben ist.

Das Gerät muss unbedingt geerdet werden!

Stellen Sie den Netzschalter auf die Aus-Position (0) und ziehen Sie den Netzstecker ab, wenn der Verstärker nicht verwendet wird.

9 VOLUME MUTE • POWER Anti-FEDRACK PHASE Duo ACOUSTIC REVERS 6 CHN ALJ 10 6 CHN ALJ 10 CHORUS CHORUS TREBLE 5 5 5 MIDDLE 5 5 BASS 5 5 SHAPE SHAPE LEVEL PEAK CH1 CH2

ob das 13 PHONES AUX IN FX SEND FX RETURN TIP - REVERB RING - CHORUS REMOTE 15 GND SOURCE PRE POST GND LIFT D.I. OUT CABINET EQ 12 14 16 17

POWER 1 0 18

TIP Im Sicherungskasten befindet sich eine Ersatzsicherung.

SUPPLY VOLTAGE: \~100V-240V FUSE RATING: T3.15A L 250V POWER CONSUMPTION 100 WATTS 50/60Hz
