BEDIENUNGSANLEITUNG SBS-CF-1500 STEINBERG

Beschreibung des Parameters	Wert des Parameters
Bezeichnungen des Produktes	Krangabel
Modell	SBS-CF-2000	SBS-CF-1500
Max. Belastung [kg]	2000	1500
Abmessungen (Breite / Tiefe / Höhe [mm])	1155x930x2435 1100x930x2445
Gewicht [kg]	204	156

1. Allgemeine Beschreibung

Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

Erläuterung der Symbole

	Das Produkt entspricht den Anforderungen der einschlägigen Sicherheitsnormen.
	Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
	ACHTUNG! oder WARNUNG! oder HINWEIS! zur Beschreibung einer jeweiligen Situation (allgemeines Warnzeichen).
	Schutzhandschuhe tragen.
	Kopfschutz verwenden.
	Fußschutz verwenden.
	Die Bedienungsanleitung muss gelesen werden.
	ACHTUNG! Schwebendes Gewicht!
	ACHTUNG! Es muss darauf geachtet werden, dass Umstehende einen sicheren Abstand von dem Arbeitsplatz einhalten.

ACHTUNG!

Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

Die Bedienungsanleitung wurde in der deutschen Sprache verfasst. Die den anderen Sprachfassungen handelt es sich Übersetzungen aus dem Deutschen.

2. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die

Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu schweren Verletzungen oder zum Tod führen.

Der Begriff „Gerät“ oder „Produkt“ in den Sicherheitshinweisen und in der Gebrauchsanweisung bezieht sich auf das Krangabel.

2.1. Sicherheit am Arbeitsplatz

a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Beim Gebrauch des

Gerätes seien Sie vorausschauend, passen Sie darauf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand.

b) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Kundendienst des Herstellers.
c) Reparaturen dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führen Sie Reparaturen nicht selbst durch!
d) Kindern oder unbefugten Personen ist der Aufenthalt im Arbeitsbereich untersagt. (Unaufmerksamkeit kann zum Verlust der Kontrolle über das Gerät führen.)
e) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.
f) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf.
g) Halten Sie das Gerät von Kindern und Tieren fern.
h) Bei der Verwendung dieses Geräts mit anderen Geräten beachten Sie auch an andere Gebrauchsanweisungen.

.Hinweis! Es muss darauf geachtet werden, dass Kinder und andere

Unbeteiligte bei der Arbeit mit dem Gerät geschützt werden müssen.

2.2. Persönliche Sicherheit

a) Die Bedienung des Geräts bei Müdigkeit oder Krankheit sowie unter dem Einfluss von Alkohol, Drogen oder Medikamenten, die zu einer erheblichen Einschränkung der Fähigkeit der Bedienung des Geräts führen, ist untersagt.
b) Das Gerät darf leistungsfähige Personen bedient werden, die in der Lage sind es zu führen und entsprechend geschult wurden, die vorliegende Bedienungsanleitung Anleitung gelesen haben und im Bereich Arbeitsschutz geschult wurden.
c) Die Maschine ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten psychischen, sensorischen und geistigen Funktionen oder ohne ausreichende Erfahrung und/oder Kenntnisse verwendet zu werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder wurden von dieser eingewiesen, wie dieses Gerät zu bedienen ist.
d) Seien Sie vorsichtig und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie mit dem Gerät arbeiten. Eine kurze Unachtsamkeit bei der Arbeit kann zu schweren Verletzungen führen.
e) Verwenden Sie bei der Arbeit mit dem Gerät die erforderliche persönliche Schutzausrüstung, wie in Abschnitt 1 der Symbolerklärung angegeben. Die Verwendung geeigneter, zugelassener persönlicher Schutzausrüstung verringert das Verletzungsrisiko.

f) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie darauf, bei der Arbeit stets das Gleichgewicht und die Stabilität zu halten. Dies ermöglicht eine bessere Kontrolle des Geräts in unerwarteten Situationen.

g) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2.3. Sichere Verwendung des Geräts

a) Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern und Personen auf, die nicht mit dem Gerät oder dieser Anleitung vertraut sind. Dieses Gerät stellt in den Händen von unerfahrenen Benutzern eine Gefahr dar.

b) Halten Sie das Gerät in gutem Betriebszustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Im Falle einer Beschädigung lassen Sie das Gerät vor der Benutzung reparieren.

c) Halten Sie das Gerät von Kindern fern.

d) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies gewährleistet eine sichere Verwendung.

e) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelöst werden.

f) Beim Transport und dem Tragen des Geräts vom Lagerort zum Einsatzort sind die Gesundheits- und Sicherheitsvorschriften für die manuelle Handhabung zu berücksichtigen, die in dem Land gelten, in dem das Gerät eingesetzt wird.

g) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.

h) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt werden.

i) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.

j) Überlasten Sie das Gerät nicht.

k) Die maximale Belastung des Produkts darf nicht überschritten werden.

I) Das Produkt darf nicht zum Anheben und Transportieren von Personen oder Tieren verwendet werden.

m) Das Produkt darf nicht verwendet werden, wenn es beschädigt ist oder seine ordnungsgemäße Funktion gestört ist.

n) Es dürfen keine Ladungen über Personen oder Tiere angehoben oder transportiert werden und es muss sichergestellt werden, dass sich alle Umstehenden von der angehobenen oder transportierten Last fernhalten.

o) Die Last darf nicht auf den Spitzen der Gabeln positioniert werden.

p) Es dürfen keine Lasten angehoben werden, die nicht ausgewogen sind.
q) Es muss sichergestellt werden, dass alle Elemente (z. B. Kran oder Schlinge), an denen das Produkt befestigt werden soll, stark genug sind, um ein Mehrfaches des Gewichtes der anzugebenden oder zu bewegenden Last tragen zu können.
r) Die Höhe des Produkts und der Abstand der Gabeln muss immer an die Größe der Last angepasst werden.
s) Die Last muss so positioniert werden, dass keine Gefahr besteht, dass sie umgekippt werden kann.
t) Die Last muss gleichmäßig auf beiden Gabeln verteilt werden und der Schwerpunkt der Last muss zwischen den Gabeln liegen.
u) Es dürfen keine Lasten angehoben oder transportiert werden, während sich Personen oder Tiere im Arbeitsbereich des Produkts aufhalten.
v) Das Stehen unter der angehobenen Krangabel ist untersagt und es dürfen ebenfalls keine Hände oder Füße darunter gehalten werden.
w) Das Produkt muss regelmäßig inspiziert werden und beschädigte oder verschlissene Teile müssen von einem autorisierten Servicezentrum durch neue ersetzt werden.
x) Es ist verboten, unter einer schwebenden Last (und in deren unmittelbarer Nähe) zu gehen oder sich unter solchen aufzuhalten.
y) Herabfallende Lasten können zu Verletzungen oder zum Tod führen.
z) Die Last immer möglichst niedrig anheben und überprüfen, ob keine Hindernisse oder Störungen aufgekommen sind, bevor die Arbeit fortgesetzt wird.
aa) Die Last darf nicht über einen längeren Zeitraum an der Kette hängen gelassen werden.
bb) Es muss stets genau auf die Ladung geachtet werden.
cc) Schwebende Last dürfen nicht unbeaufsichtigt gelassen werden.
dd) Situationen, bei denen es zum Schwanken der Last kommen kann, müssen vermieden werden.
ee) Umstehende Personen sollten über den Betrieb des Geräts gewarnt werden und sie sollten einen sicheren Abstand zur Last einhalten.
ff) Die Ausführung von mechanischen oder ähnlichen Arbeiten (Schweißen, Schneiden usw.) bei hängender Last ist untersagt.

ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist, besteht für den Benutzer beim Umgang mit dem Gerät trotz angemessener Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher Sicherheitsvorrichtungen dennoch ein geringes Unfall- oder Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Nutzungshinweise

Das Gerät dient zum Anheben und Transportieren von Lasten.

Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Benutzer.

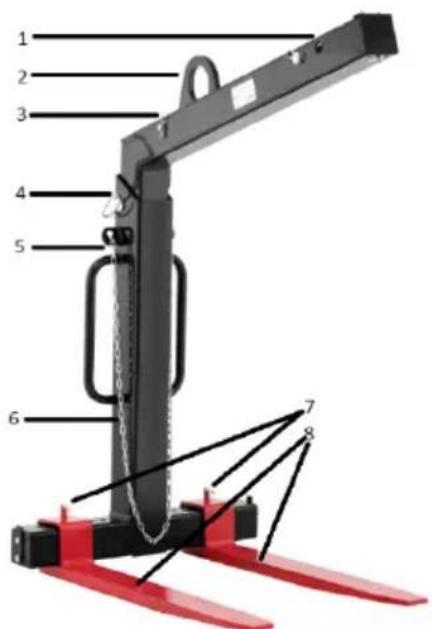

3.1. Beschreibung des Geräts

1. Oberer Rahmen
2. Kranaufnahme
3. Bolzen mit Splint
4. Stellbolzen
5. Sicherungskette
6. Gehäuse
7. Sperrschrauben
8. Lastgabeln

3.2. Vorbereitung für den Betrieb

ZUSAMMENBAU DES GERÄTS

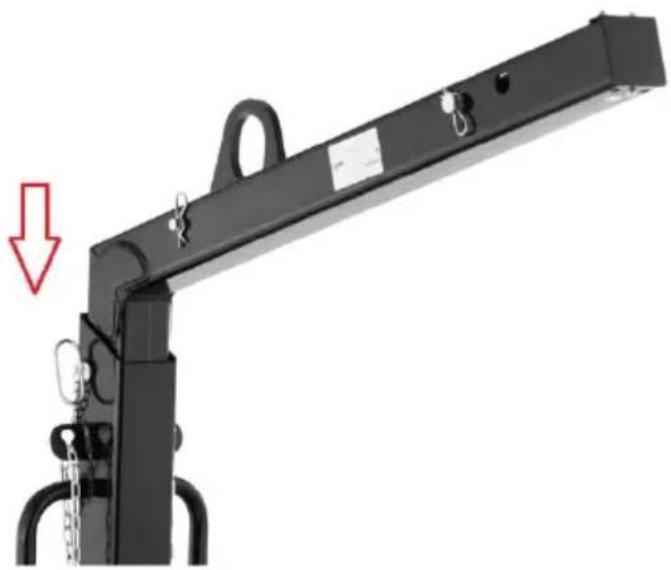

Den oberen Rahmen (1) im Gehäuse (6) einsetzen. Nach dem Einstellen der entsprechenden Höhe mit dem Sicherungsbolzen mit dem Splint sichern.

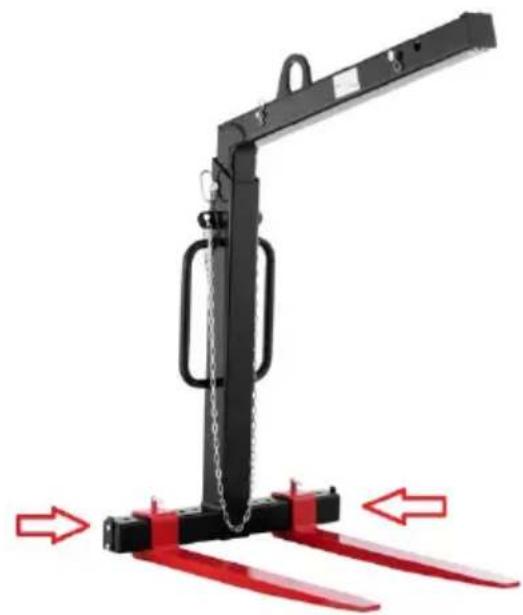

Die Lastgabeln (8) auf der linken und rechten Seite des Gehäuses (6) einsetzen. Nach dem Einstellen der entsprechenden Breite mit den Sperrschrauben (7) absichern.

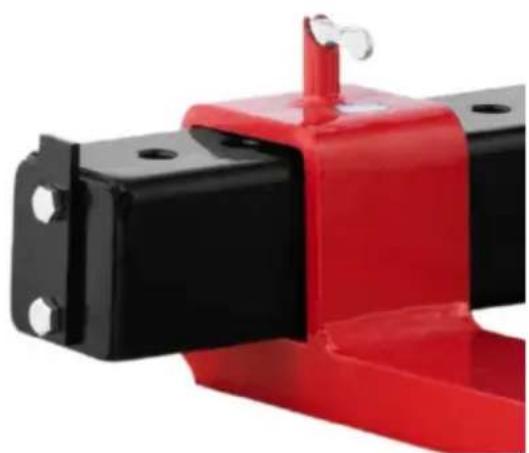

Jede Seite des Rahmens zusätzlich mit dem Flacheisen absichern, um ein Herausrutschen der Lastgabeln zu verhindern.

3.3. Arbeit mit dem Gerät

1. Das Gewicht der anzuhebenden oder zu transportierenden Last muss eingeschätzt werden und es muss sichergestellt werden, dass es die Nenntragfähigkeit der Krangabeln nicht überschreitet.
2. Es muss überprüft werden, ob der Kran oder die Schlinge, an den der Schäkel oder der Hubring befestigt werden soll, stark genug ist, um ein Mehrfaches des Gewichtes der anzugebenden Last tragen zu können.
3. Die Höhe und den Abstand zwischen den Gabeln an die Größe der Palette anpassen. Die Last muss so positioniert werden, dass keine Gefahr besteht, dass sie umgekippt werden kann.
4. Alle Sicherungselemente müssen auf Vollständigkeit und Funktionsfähigkeit hin überprüft werden.

3.4. Reinigung und Wartung

a) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden.
b) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
c) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.
d) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.

Explosionszeichnung:

Left hole Right hole 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

NUMMER	BESCHREIBUNG	STÜCKZAHL
1	Dichtungsplatte	1
2	Schraube M6	2
3	Großer Bolzen	1
4	Kleiner Bolzen	1
5	Feder	1
6	Mutter	1
7	Nylonrolle	6
8	Verschlussring	2
9	Bolzen für Feder	1
10	Auswuchtungsschäkel	1
11	Tragzahn	2
12	Stellbolzen	1
13	Befestigungskette	1
14	Oberer Rahmen	1
15	Splint	3
16	Gehäuse	1
17	Schraube M12	4
18	Flacheisen	2

Technical Data

Description of the parameter	Value of the parameter
Product name	Crane forks
Model	SBS-CF-2000	SBS-CF-1500
Maximum load [kg]	2000	1500
Dimensions (Width x Depth x Height) [mm]	1155x930x2435 1100x930x2445
Weight [kg]	204	156
