BEDIENUNGSANLEITUNG WS6446 Techno Line

• Empfang der DCF-Funkuhrzeit
• 12/24 Stunden Zeitanzeige wählbar
- Weckalarm und Schlummerfunktion
• Kalender (Datum/Monat, 2018-2099 mit Grundeinstellung 2018)
• Innentemperatur, Außentemperatur und Luftfeuchtigkeit
- Anzeige von Außentemperaturtrend und Luftdrucktrend
- Batterieendanzeige für Station und Außensender
- Wettervorhersage: sonnig, teilweise sonnig, bewölkt, regnerisch, stürmisch und Schneefall
- Maximale und minimale Temperatur//Luftfeuchtigkeit
- Sieben Sprachen für Wochentage (GER, ITA, DUT, SPA, DAN, ENG, FRE)
• Zeitzone: -12/+12 Stunden
- Hintergrundbeleuchtung

Bestandteile:

A10 A1 A2 A3 A4 25.4 A11 A5 23.556% A12 A6 A7 12:50 A13 A8 28/12/04 A14 A9 A15 techno

B1 B2 B3 B4 B5 MODE MAX/MN CH RCG Technologie Technische Import-Export GmbH Gewerboppark 18 E5745 Wücks Germany www.lesionafoule WS 6446 CE B6 B7

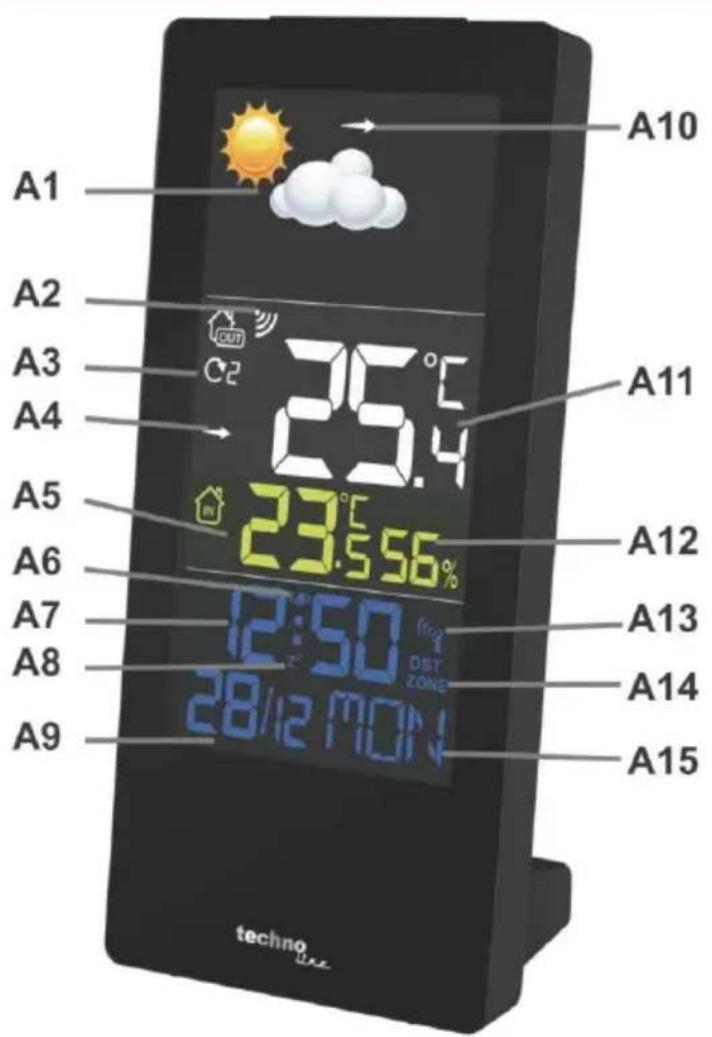

A – Anzeige und Vorderseite

A1 – Wettervorhersage A2 – Funkempfang-Symbol

A3 – Ausgewählter Außensenderkanal A4 – Temperaturtrend-Symbol

A5 – Innentemperatur A6 – Alarmsymbol

A7 – Uhrzeit A8 – Schlummersymbol

A9 – Datum und Monat A10 – Luftdrucktrend-Symbol

A11 – Außentemperatur A12 – Innenluftfeuchtigkeit

A13 – DCF-Symbol A14 – DST-Symbol

A15 – Wochentag

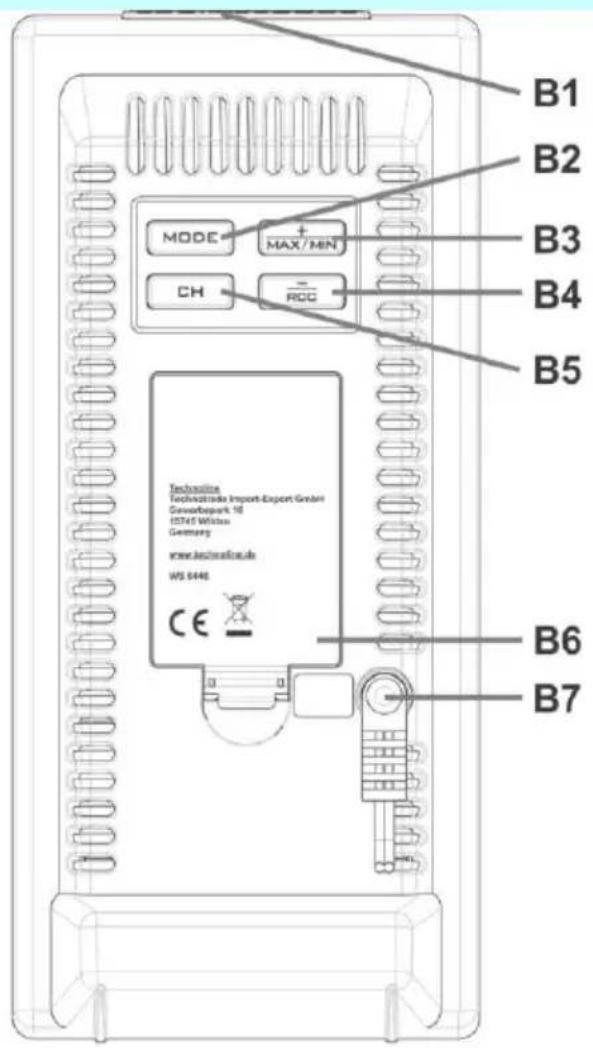

B – Tasten und Rückseite

B1 – SNOOZE/LIGHT Taste B2 – MODE Taste

B3 - + / MAX/MIN Taste B4 - - / RCC Taste

B5 – CH Taste B6 – Batteriefach

B7 – Netzteilanschluss

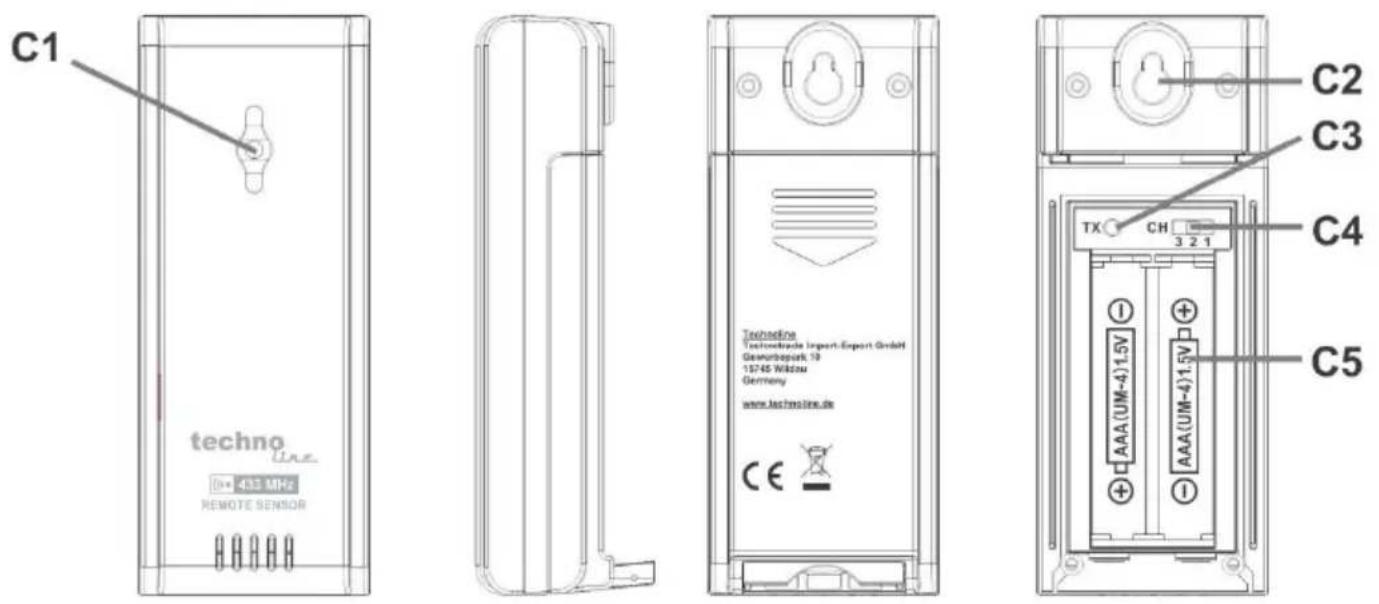

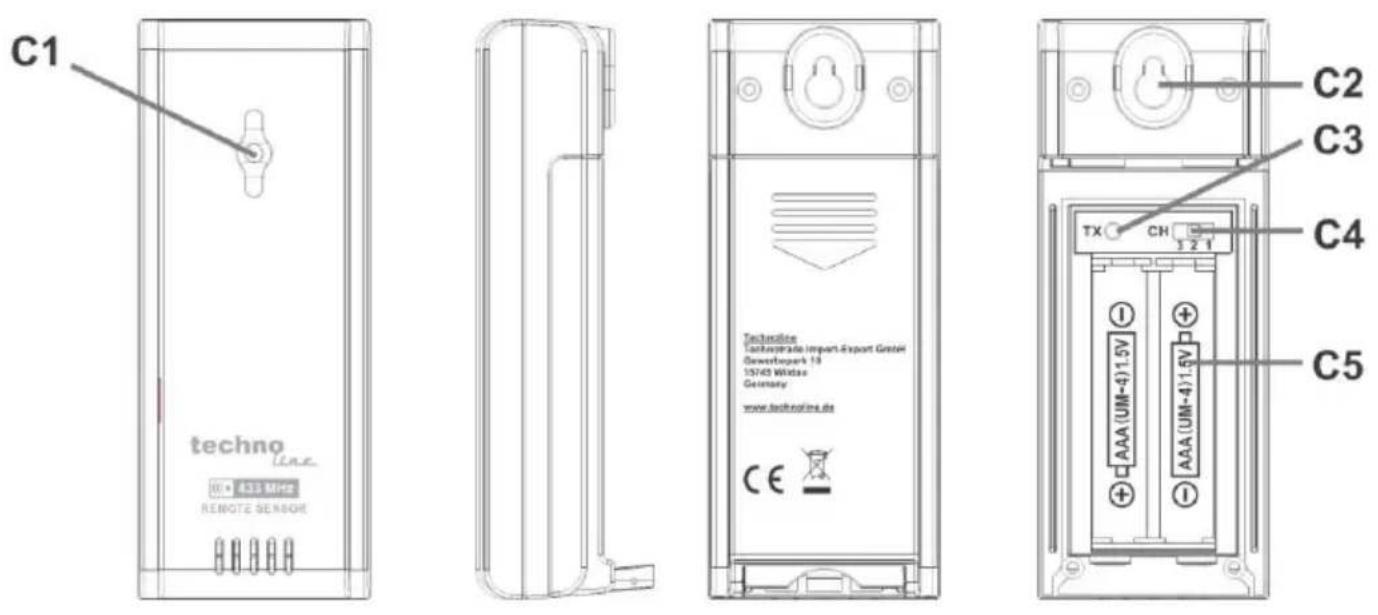

C – Temperatur-Außensender

C1 – Kontroll-LED C2 – Aufhängeöse

C3 – TX Taste C4 – CH-Schalter (Kanal 1/2/3)

C5 – Batteriefach

Inbetriebnahme:

In Betrieb nehmen:

1. Öffnen Sie das Batteriefach des Außensenders und legen Sie 2 x AAA Batterien unter

Beachtung der Polarität (+/-) ein. Schließen Sie das Batteriefach mit der Abdeckung.

1. Verbinden Sie die Basisstation über das Netzteil (HX0180500150D2E) mit einer Haushaltssteckdose. Die vollständige Anzeige wird kurz angezeigt und beginnt mit den normalen Betrieb.
2. Die Station beginnt mit dem Empfang des Aussensender-Signals nachdem die vollständige Anzeige kurz aufgeleuchtet hat.

Batterien für Back-up (Optional):

1. Öffnen Sie das Batteriefach Der Basisstation und legen Sie 3 x AAA Batterien unter Beachtung der Polarität (+/-) ein. Schließen Sie das Batteriefach mit der Abdeckung.

Empfang des Aussensenders:

Funkempfangs-Symbol

• Nach der Inbetriebnahme sucht die Station das Aussensender-Signals.
• Das Funkempfangs-Symbol blinkt bis das Sensorsignal empfangen wird oder für 3 Minuten, wenn kein Signal verfügbar ist.
• Halten Sie die CH / + Taste für 2 Sekunden gedrückt wenn nach 3 Minuten kein Signal empfangen wurde oder um manuell nach dem Sensor des ausgewählten Kanals zu suchen. Drücken Sie dann die TX Taste am Sensor um das Signal manuell zu senden.
• Bei weiteren Empfangsproblemen: Wiederholen Sie bitte die Schritte der Inbetriebnahme erneut.

Hinweis:

- Der Außensor muss vor direkter Sonneneinstrahlung und Regen geschützt aufgestellt werden.

Automatischer Empfang der DCF-Funkuhrzeit:

DCF-Symbol mit voller Signalstärke wird auf der Anzeige dargestellt, wenn der Empfang der Funkuhrzeit erfolgreich war.

- Das Funkturmsymbol wird permanent angezeigt, wenn das Display das DCF-Signal empfangen hat.

• Kein Turmsymbol wird angezeigt, wenn die Station zu diesem Zeitpunkt kein Signal empfangen konnte.
• Positionieren Sie die Station für einen besseren Signalempfang neu oder warten Sie eine Nacht, da das Signal über Nacht meist besser empfangen werden kann.
• Täglich um 1:00, 2:00, 3:00, 4:00, 5:00 empfängt die Uhr automatisch die Uhrzeit. Nach Erhalt der Uhrzeit sucht die Uhr nur am nächsten Tag erneut nach dem Signal.
• Wenn das Gerät ein DST-Signal empfangen hat, zeigt das Gerät das "DST" -Symbol an. Wenn das Gerät kein funkgesteuertes Zeitsignal empfangen hat, verschwindet das "DST" -Symbol nicht, außer es wurde kein DST-Signal empfangen.
• Wenn es kein Signal oder zu viele Störungen gibt, ist der Empfang nur für 2 Minuten eingeschaltet.
• Wenn das Signal gut ist, wird der Empfang in 2-3 Minuten abgeschlossen.
• Wenn das Signal schwächer ist, läuft der Empfangsversuch für bis zu 10 Minuten.

Manueller Empfang der DCF-Funkuhrzeit:

- Drücken Sie im normalen Anzeigemodus die RCC Taste, um die Zeitsignalsuche zu aktivieren/deaktivieren. Das DCF-Empfangssymbol blinkt, während der Empfang des DCF-Signals aktiv ist und das Symbol wird nicht mehr angezeigt, wenn der Empfang ausgeschaltet wird.

Manuelle Einstellung:

- Halten Sie die MODE Taste im normalen Anzeigemodus gedrückt, um in den Einstellungsmodus zu gelangen:

- 24/12-Stunden: 24Hr blinkt auf der Anzeige. Drücken Sie die + oder die - Taste, um die 24-Stunden- oder 12-Stunden-Zeitanzeige auszuwählen. Drücken Sie die MODE-Taste um fortzufahren.

- ZEITZONE: Die Zeitzone wird angezeigt und die ausgewählte Zeitzone blinkt. Drücken Sie die + oder die - Taste, um eine Zeitzone auszuwählen (Einstellungsbereich von 0\~+12,0\~-12, für Deutschland wählen Sie 00 und für das Vereinigte Königreich wählen Sie die -01). Drücken Sie die MODE-Taste um fortzufahren.

- STUNDEN: Die Stunde blinkt auf der Anzeige. Drücken Sie die + oder die - Taste, um die Stundenziffer einzustellen. Drücken Sie die MODE-Taste um fortzufahren.

- MINUTEN: Die Minuten blinken auf der Anzeige. Drücken Sie die + oder die - Taste, um die Minutenziffer einzustellen. Drücken Sie die MODE-Taste um fortzufahren.

- JAHR: Das Jahr blinkt auf der Anzeige. Drücken Sie die + oder die - Taste, um das Jahr einzustellen. Drücken Sie die MODE-Taste um fortzufahren.

• MONAT: Der Monat blinkt auf der Anzeige. Drücken Sie die + oder die - Taste, um der Monat einzustellen. Drücken Sie die MODE-Taste um fortzufahren.
• DATUM: Das Datum blinkt auf der Anzeige. Drücken Sie die + oder die - Taste, um das Datum einzustellen. Drücken Sie die MODE-Taste um fortzufahren.
• SPRACHE: Die Wochentagsprache mit der Standardeinstellung GER blinkt auf der Anzeige. Drücken Sie die + oder die - Taste, um eine Sprache auszuwählen: Englisch (ENG), Deutsch (GER), Französisch (FRE), Italienisch (ITA), Niederländisch (DUT), Spanisch (SPA), Dänisch (DAN). Drücken Sie die MODE-Taste um fortzufahren.
• °C/°F: Die Temperatureinheit °C oder °F blinkt auf der Anzeige. Drücken Sie die + oder die - Taste, um die Temperatureinheit einzustellen. Drücken Sie die MODE-Taste um zu bestätigen und die Einstellung zu beenden.

Hinweise:

• Wenn innerhalb von 20 Sekunden keine Tasten gedrückt werden, wird der Einstellungsmodus beendet und in den normalen Anzeigemodus zu wechseln. Dabei werden alle vom Benutzer vorgenommenen Einstellungen vor Ablauf des Zeitlimits berücksichtigt.
• Tasten +/-: Drücken Sie einmal, um den Wert um 1 Einheit anzupassen oder und halten Sie diese Taste gedrückt, um den Einstellungsprozess zu beschleunigen.
• Der Wochentag wird automatisch eingestellt, nachdem JAHR, MONAT und DATUM eingestellt sind und wird wie folgt angezeigt:

- Drücken Sie die MODE Taste einmal, um in den Alarmanzeigemodus zu gelangen. Drücken Sie die + oder die - Taste, um den Alarm zu aktivieren / deaktivieren. Das Alarmsymbol wird angezeigt, während der Alarm aktiviert ist. Drücken Sie die MODE Taste erneut, um zum normalen Anzeigemodus zurückzukehren.

- Drücken und halten Sie die MODE Taste in der Alarmanzeige um die Alarmzeit einzustellen.

• ALARMSTUNDEN: Die Stunde blinkt auf der Anzeige. Drücken Sie die + oder die - Taste, um die Stundenziffer einzustellen. Drücken Sie die MODE-Taste um fortzufahren.
• ALARMMINUTEN: Die Minuten blinken auf der Anzeige. Drücken Sie die + oder die - Taste, um die Minutenziffer einzustellen. Drücken Sie die MODE-Taste um zu bestätigen und die Einstellung zu beenden.

Hinweise:

• Wenn innerhalb von 20 Sekunden keine Tasten gedrückt werden, wird der Alarmeinstellungsmodus beendet und in den normalen Anzeigemodus zu wechseln. Dabei werden alle vom Benutzer vorgenommenen Einstellungen vor Ablauf des Zeitlimits berücksichtigt.
• Tasten +/-: Drücken Sie einmal, um den Wert um 1 Einheit anzupassen oder und halten Sie diese Taste gedrückt, um den Einstellungsprozess zu beschleunigen.
• Der Alarm ist ein Crescendo-Ton (steigende Intensität). Wenn der Alarm ertönt, wird er für 2 Minuten fortgesetzt und dann vollständig ausgeschaltet. Das Alarmsymbol blinkt, während der Alarm ertönt.

Schlummerfunktion:

• Wenn der Alarm ertönt, drücken Sie die SNOOZE / LIGHT Taste und die Schlummerzeit von 10 Minuten wird ausgelöst. Das Alarmsymbol und das Schlummersymbol (Zz) blinken beide während die Schlummerdauer aktiv ist.
• Um den Alarm für einen Tag zu stoppen, drücken Sie eine beliebige Taste außer SNOOZE / LIGHT, während der Alarm ertönt oder sich im Schlummermodus befindet. Das Alarmsymbol wird dauerhaft angezeigt und der Alarm ertönt am nächsten Tag.

MAX/MIN Anzeige:

- Drücken Sie im normalen Anzeigemodus einmal die MAX / MIN Taste, um maximale Daten der Innen- und Außentemperatur und Luftfeuchtigkeit anzuzeigen (das MAX-Symbol wird angezeigt). Drücken Sie die MAX / MIN Taste erneut, um die minimalen Daten für Innen- und

Außentemperatur und Luftfeuchtigkeit anzuzeigen (das MIN-Symbol wird angezeigt). Drücken Sie die MAX / MIN Taste, um zum normalen Anzeigemodus zurückzukehren.

• Halten Sie die MAX / MIN-Taste in der entsprechenden Anzeige 2 Sekunden gedrückt, um den MAX- oder MIN-Datensatz zu löschen.
• Nach 5 Sekunden kehrt die MAX / MIN-Anzeige in den normalen Anzeigemodus zurück.
  • Die MIN / MAX-Werte werden auch automatisch um Mitternacht (0:00) gelöscht.

Wettervorhersage:

Die Station zeigt eines von 6 Wettervorhersagesymbolen an: sonnig, teilweise sonnig, bewölkt, regnerisch, stürmisch und verschneit:

Trendanzeige für Außentemperatur und Luftdruck:

- The Die Wetterstation kann den Temperaturtrend und den Luftdrucktrend anzeigen. Folgende Symbole werden dargestellt:

Die Außentemperatur / der Luftdruck steigt.

Die Außentemperatur / der Luftdruck ist konstant.

Die Außentemperatur / der Luftdruck fällt.

Außensender-Kanäle:

• Die Station kann bis zu 3 Sensoren auf 3 unterschiedlich angezeigten Kanälen empfangen. Jeder Außensender kann seine gemessene Daten nur an einen bestimmten Kanal übertragen.
• Drücken Sie die CH Taste an der Station, um eine von 4 möglichen Kanalanzeigeoptionen einzustellen: Kanal 1, Kanal 2, Kanal 3 oder konstante Rotation aller 3 Kanäle. Das Symbol wird angezeigt, wenn die Rotation ausgewählt ist.
• Wählen Sie denselben Kanal mit dem CH-Schalter am Außensensder aus.
• Halten Sie die CH-Taste für 2 Sekunden gedrückt, um den aktuellen Kanal zu löschen und einen anderen Sender für diesen Kanal neu zu registrieren.

Hintergrundbeleuchtung:

- Mit Netzteil: Das Display ist jederzeit beleuchtet.

- Nur mit Batterie: Drücken Sie die SNOOZE / LIGHT Taste, um die Hintergrundbeleuchtung für 10 Sekunden zu aktivieren.

Batterieendanzeige:

• Das Batteriesymbol neben der Innentemperatur zeigt an, dass die Batterien in der Station gewechselt werden sollten.
• Das Batteriesymbol neben der Außentemperatur zeigt an, dass die Batterien in dem Sender gewechselt werden sollten.

Technische Daten:

Batterien:

Station: 3 x AAA Micro MR03

TX960 Senderr: 2 x AAA Micro MR03

Abmaße

• Betriebsbereich - Temperatur = -9.9 °C bis 50 °C (14 °F bis 122 °F)
• Genauigkeit ± 1 Grad Celsius 0 °C bis 50 °C (14 °F bis 122 °F)

• Auflösung = 0.1 Grad Celsius
- Oberhalb von 50 °C (122 °F) wird HI auf dem LCD angezeigt
- Unterhalb von - 9.9 °C (14 °F) wird LO auf dem LCD angezeigt

Innenluftfeuchtigkeit:

• Betriebsbereich – Luftfeuchtigkeit =20% RH bis 95%
• Genauigkeit +/- 5% RH (@25oC, 30%RH bis 80%RH)
• Genauigkeit +/- 8% RH (@25oC, 20%RH bis 29%RH, 80%RH bis 95%RH)
• Auflösung = 1 % RH

Außentemperatur:

• Betriebsbereich - Temperatur = -40 °C bis 60 °C (-40 °F bis 140 °F)
• Genauigkeit ± 1 Grad Celsius von 0 °C bis 50 °C (32 °F bis 122 °F)
• Genauigkeit ± 1,5 Grad Celsius -40 °C bis 0 °C (-40 °F bis 32 °F) und 50 °C bis 60 °C (122 °F bis 140 °F)
  • Auflösung = 0.1 Grad Celsius
• Oberhalb von 60 °C (140 °F) wird HI auf dem LCD angezeigt
• Unterhalb von -40^ (-40°F) wird LO auf dem LCD angezeigt
• Übertragungsreichweite: 30m (Freifeld)

Sicherheitsinformationen:

Umwelteinflüsse auf Funkempfang

Die Station empfängt kabellos die genaue Uhrzeit. Wie bei allen kabellosen Geräten kann der Funkempfang durch folgende Einflüsse beeinträchtigt sein:

• lange Übertragungswege
• naheliegende Berge und Täler
• nahe Autobahnen, Gleisen, Flughäfen, Hochspannungsleitungen, etc.
• nahe Baustellen
• inmitten hoher Gebäude
• in Betonbauten
• nahe elektrischer Geräte (Computer, Fernseher, etc) und metallischer Gegenstände
  • in bewegten Fahrzeugen

Platzieren Sie die Station an einem Ort mit optimalem Empfang, z.B. in der Nähe von Fenstern und entfernt zu metallischen oder elektrischen Gegenständen.

Vorsichtsmaßnahmen

• Die Station ist ausschließlich für den Gebrauch in Innenräumen gedacht. Der Aussensender ist

für den Gebrauch Draußen gedacht.

• Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus.
• Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus.
  • Tauchen Sie das Gerät nicht in Wasser.
• Vermeiden Sie den Kontakt mit ätzenden Materialien.
• Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren.
• Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts.

Batterie-Sicherheitshinweise

• Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren Batterien.
• Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig ein.
• Ersetzen Sie stets einen vollständigen Batteriesatz.
• Mischen Sie niemals alte und neue Batterien.
• Entfernen Sie erschöpfte Batterien sofort.
• Entfernen Sie die Batterien bei Nichtnutzung.
• Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie könnten explodieren.
• Bewahren Sie die Batterien nicht in der Nähe von Metallobjekten auf, da ein Kontakt einen Kurzschluss verursachen kann.
• Setzen Sie Batterien keinen hohen Temperaturen, extremer Feuchtigkeit oder direktem Sonnenlicht aus.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen.

Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck!

Hinweispflicht nach dem Batteriegesetz

Altbatterien gehören nicht in den Hausmüll. Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur Folge haben. Sie können gebrauchte Batterien unentgeltlich bei ihrem Händler und Sammelstellen zurückgeben. Sie sind als Verbraucher zur Rückgabe von Altbatterien gesetzlich verpflichtet!

Hinweispflicht nach dem Elektronikgerätegesetz

Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.
