BEDIENUNGSANLEITUNG Poseidon E50 ULTIMEA

18 Smart Beamer Bedienungsanleitung

Deutsch

Bevorzugen Sie Video-Tutorials?

Einrichtungsvideos und Benutzerhandbücher auf der ULTIMEA-Website.

support.ultimea.de

@ultimea_official

[phone] (US) Mon-Fri 9am-5pm (PST) [phone] (EU) Mon-Fri 9am-5pm (CET)

1 Sicherheitsanweisungen

Lesen Sie alle Anweisungen, bevor Sie dieses Gerät verwenden. Nehmen Sie keine Änderungen vor, die nicht im vorliegenden Benutzerhandbuch beschrieben sind. Wenn Körperverletzungen, Datenverluste oder Schäden durch Nichtbeachtung der Anweisungen verursacht werden, gilt die Garantie nicht.

Einstellung

• Um Verletzungen oder Sachschäden zu vermeiden, beachten Sie bitte sorgfältig die Anweisungen in diesem Handbuch und verwenden Sie das Produkt nicht auf andere Weise.
• Um die Gefahr eines Brandes und/oder elektrischen Schlages zu minimieren, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden, und stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände wie z. B. Vasen auf das Gerät.
• Stellen Sie das Gerät nicht auf weiche Oberflächen wie z. B. Tischdecken oder Teppiche, weil dies eine Brandgefahr darstellen könnte.
• Platzieren Sie das Gerät nicht an Orten, wo es übermäßig staub- und schmutzempfindlich ist, oder in

DE

der Nähe von Geräten, die ein starkes Magnetfeld erzeugen.

• Um eine Überhitzung zu vermeiden, dürfen die Lüftungsöffnungen nicht blockiert oder verstopft werden.
• Platzieren Sie das Gerät niemals in einem geschlossenen Raum. Lassen Sie um das Gerät herum stets genügend Platz für die Belüftung.
• Schützen Sie das Gerät vor direkter Sonneneinstrahlung, Hitze, großen Temperaturschwankungen und Feuchtigkeit.
• Wenn das Gerät über eine längere Zeit im Einsatz ist und die Oberfläche heiß wird, schalten Sie es aus und ziehen Sie den Netzstecker ab. Nehmen Sie den Betrieb erst wieder auf, wenn das Gerät abgekühlt ist.
• Bei der Bedienung des Geräts ist stets Vorsicht geboten. Sie dürfen das Objektiv nicht berühren.
• Kindern dürfen das Gerät nicht unbeaufsichtigt bedienen.
• Stellen Sie niemals schwere oder scharfe Gegenstände auf das Gerät oder das Netzkabel.

• Das Gerät darf nicht zerlegt werden, ansonsten könnte es zum elektrischen Schlag führen.

• Vermeiden Sie extreme Vibrationen. Ansonsten könnten die internen Komponenten beschädigt werden.

• Verwenden Sie ausschließlich die vom Hersteller angegebenen Anbaugeräte und Zubehörteile.
• Bitte halten Sie sich an die Gesetze und Vorschriften des Landes und der Region, in denen sich das Gerät befindet (verwendet wird). Beachten Sie berufsethische Standards, achten Sie auf Sicherheitsverpflichtungen und verbieten Sie strikt die Verwendung unserer Produkte oder Geräte für illegale Zwecke.
• Bei der Verwendung eines Projektors in einer dunklen Umgebung ist es wichtig, auf die Sicherheit des Publikums zu achten. Stellen Sie sicher, dass der Projektor, die Stromkabel und andere Geräte an Stellen platziert werden, an denen sie nicht leicht gestolpert oder berührt werden können, und vermeiden Sie das Überkreuzen von Kabeln, um Sicherheitsrisiken zu minimieren.

Stromversorgung

• Verwenden Sie ausschließlich den mitgelieferten Netzadapter.
• Schalten Sie das Gerät aus, bevor Sie das Netzteil

aus der Steckdose ziehen.

• Schützen Sie das Netzkabel davor, dass jemand darauf tritt oder es eingeklemmt wird, insbesondere an Steckern.
• Trennen Sie das Gerät bei Gewitter oder im Falle eines längeren Stillstands vom Stromnetz.
• Vergewissern Sie sich vor der Herstellung oder Änderung von Anschlüssen, dass alle Geräte von der Stromversorgung getrennt sind.
• Berühren Sie das Netzkabel oder den Netzstecker niemals mit nassen Händen.

Gehörschutz

- Um Gehörschäden zu vermeiden, hören Sie nicht über längere Zeiträume hinweg mit hoher Lautstärke. Stellen Sie die Lautstärke auf einen sicheren Pegel ein.

Vorsicht

- Blicken Sie nicht in den eingeschalteten Scheinwerfer. Das helle Licht könnte Augenverletzungen verursachen.

Reinigung

- Verwenden Sie ein weiches, fusselfreies Tuch.
Verwenden Sie niemals flüssige, gasförmige oder

leicht entflammbare Reinigungsmittel (wie z. B.Sprays, Schleifmittel, Polituren und Alkohol).

• Vermeiden Sie die Verwendung von flüssigen Reinigungsmitteln, um die Linse zu reinigen, da dies die Beschichtungsfolie auf der Linse beschädigen kann.
• Wischen Sie vorsichtig über die Oberflächen. Achten Sie darauf, dass Sie die Oberflächen nicht zerkratzen.
• Verwenden Sie Linsenreinigungspapier, um die Linse des Projektors zu reinigen.

Reparaturen

• Nehmen Sie keine Reparaturen am Gerät selbst vor. Lassen Sie Ihr Gerät nur von einem autorisierten Service-Center reparieren.
• Unsachgemäße Wartung könnte zu Körperverletzungen oder Schäden am Gerät führen.
• Alle Wartungsarbeiten müssen ausschließlich von qualifiziertem Servicepersonal durchgeführt werden.

2 Lieferumfang

Poseidon E50 Smart Beamer

Fernbedienung (AAA-Batterien x 2 nicht enthalten)

KURZANLEITUNG

Garantiekarte HDMI-Kabel Stromkabel

3 Overview

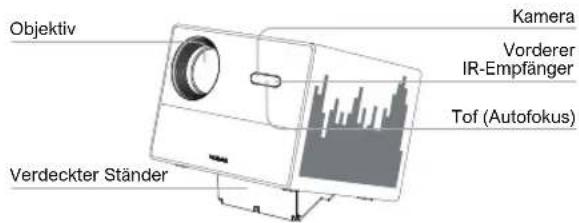

Objektiv Kamera Vorderer IR-Empfänger Tof (Autofokus) Verdeckter Ständer

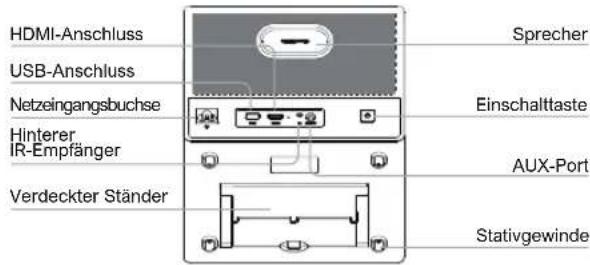

HDMI-Anschluss USB-Anschluss Netzeingangsbuchse Hinterer IR-Empfänger Verdeckter Ständer Sprecher Einschalttaste AUX-Port Stativgewinde

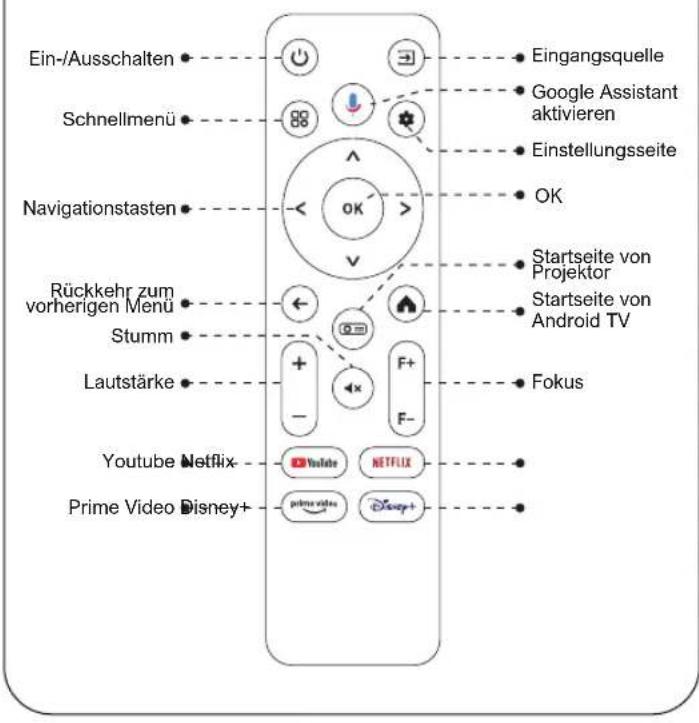

4 Fernbedienung

Ein-/Ausschalten Schnellmenü Navigationstasten Rückkehr zum vorherigen Menu Stumm Lautstärke Youtube Netflix Prime Video Disney+ Eingangsquelle Google Assistant aktivieren Einstellungsseite OK Startseite von Projektor Startseite von Android TV Fokus

LED-Anzeige

LED-Status Beschreibung
Stetiges Blau	Angeschaltet
Stetiges Rot	Standby-Modus
Licht aus	Ausgeschaltet

5 Inbetriebnahme

Fernbedienung vorbereiten

• Öffnen Sie die Abdeckung des Batteriefachs der Fernbedienung.
• Legen Sie 2 neue AAA-Batterien entsprechend der angegebenen Polarität (+/-) ein. Schließen Sie die Batteriefachabdeckung, bis sie mit einem Klicken einrastet.
• Bitte befolgen Sie die Bildschirmanweisungen, um die Fernbedienung mit dem Poseidon E50 zu verbinden.

- Der Abstand zwischen der Fernbedienung und dem Projektor sollte 10 m / 33 ft nicht überschreiten.

Ein-/Ausschalten

• Stecken Sie den Netzstecker mit dem mitgeliefer ten Adapter ein.
• Drücken Sie die Ein-/Aus-Taste einmal, um das Gerät einzuschalten.
• Drücken Sie die Ein-/Aus-Taste zweimal, um das Gerät auszuschalten.

Stecken Sie das Stromkabelin eine Steckdose.

Drücken Sie die Ein-/Aus-Taste einmal, um das Gerät einzuschalten.

Positionieren des Projektors

• Stellen Sie den Poseidon E50 auf einer stabilen, ebenen Oberfläche vor der Projektionsfläche auf.
• Bitte passen Sie den Abstand zwischen dem Poseidon E50 und der Projektionsfläche an, um das gewünschte Projektionsbild zu erhalten.

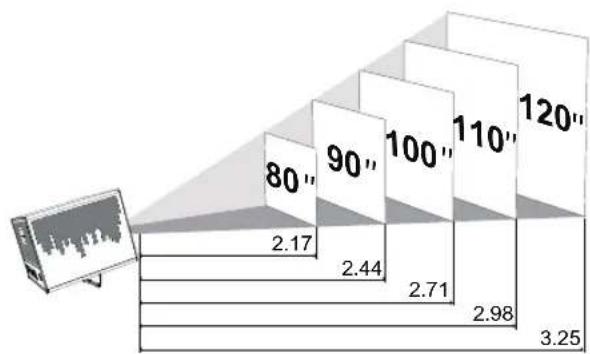

Projektorobjektiv und Projektionsbildgröße

Projection Image Size (inch)	Distance (m)	Distance (ft)
80	2.17	7.12
90	2.44	8.01
100	2.71	8.89
110	2.98	9.78
120	3.25	10.66

- Der Abstand zwischen dem Projektorobjektiv und der Leinwand bestimmt die Projektionsbildgröße.

Autofokus

- Wenn Sie den Projektor einschalten oder an einem anderen Ort aufstellen, stellt der Projektor den Fokus automatisch ein.

Manuelle Fokuskorrektur

- Drücken Sie die Taste "F+" / "F-" auf der Fernbedienung, bis das Bild klar ist.

Trapezkorrektur

- Der Poseidon E50 Projektor unterstützt die Automatische Trapezverzerrung, Vertikale Korrektur, Horizontale Korrektur Trapezkorrektur und die Remote-Korrektur der Ecken.

Automatische Trapezkorrektur

• Wenn das Projektorbild verzerrt ist, führt er automatisch eine Keystone-Korrektur durch, um das Bild in ein Rechteck zu verwandeln. Wenn Sie feststellen, dass die automatische Keystone-Korrektur nicht mehr so gut funktioniert wie zuvor, befolgen Sie die nachstehenden Anweisungen, um sie zu optimieren.
• Drücken Sie die Verknüpfungstaste 📞, um zur Startseite des Projektor-Homepage, und gehen Sie zu [Einstellungen] -> [Projektionseinstellungen].
• Wählen Sie [Keystone-Einstellungen], und passen Sie den Projektor so an, dass das korrekte Bild angezeigt wird.

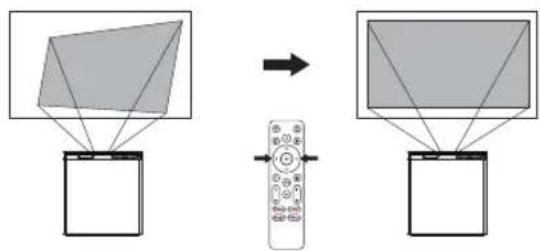

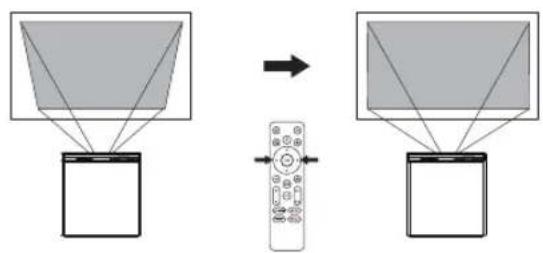

Vertikale / Horizontale Korrektur

Wenn der Projektor an einer Position befestigt ist. Drücken Sie die Taste 📄, um zur Startseite des Projektor-Homepage. Wählen Sie [Einstellungen] -> [Projektionseinstellungen] -> [Senkrechte Kalibrierung] / [Horizontale Kalibrierung], und drücken Sie die Nach-links-oder Nach-rechts-Taste auf der Fernbedienung.

Vertikale Korrek tur

Horizontale Korrektur

Vier-Punkte-Korrektur

Wenn das projizierte Bild aufgrund des Projektionswinkels entlang beider Achsen gestreckt oder verzerrt ist. Drücken Sie die Verknüpfungstaste 📄, um zur Startseite des Projektor-Homepage. gehen Sie zu [Einstellungen] -> [Projektion] -> [Korrektur der Ecken], wählen Sie die gewünschte Ecke und drücken Sie die linke oder rechte Taste auf der Fernbedienung einzustellen.

Hinweis: oder manuell durch. Die manuelle Keystone-Korrektur ist nur verfügbar, wenn die automatische Keystone-Korrektur deaktiviert ist.

Trapezkorrektur Zurücksetzen

Wählen Sie Trapezkorrektur Zurücksetzen und drücken Sie um die OK Standardeinstellungen wiederherzustellen. gehen Sie zu [Einstellungen] -> [Projektion] ->[Trapezkorrektur zurücksetzen].

Rein/ Raus zoomen

Drücken Sie die Verknüpfungstaste 📞, um zu den Projektionseinstellungen zu gelangen. Gehen Sie zu [Einstellungen] -> [Projektion Einstellungen] -> [Hinein-und Zoomen]

Bildintelligente Hindernisvermeidung

Drücken Sie die Projektions-Schnellzugriffstaste , um zur Startseite des Projektors zu gelangen. Navigieren Sie zu [Einstellungen] -> [Projekteinstellungen] -> [Kalibrierungseinstellungen] -> [Bildintelligente Hindernisvermeidung] und wählen Sie die Funktion Ein/Aus.

Bildintelligente Ausrichtung

Drücken Sie die Projektions-Schnellzugriffstaste, um zur Startseite des Projektors zu gelangen. Navigieren Sie zu [Einstellungen] -> [Projekteinstellungen] -> [Kalibrierungseinstellungen] -> [Bildautomatische Ausrichtung] und wählen Sie die Funktion Ein/Aus.

6 Die Einstellung der Projektion

Desktop-Frontprojektion Decken-Frontprojektion

Decktop-Rückprojektion Decken-Rückprojektion

Drücken Sie die Taste ☐uf der Fernbedienung, glangen Sie zur Projektor-Homepage, wählen Sie [Einstellungen] -> [Projektion Einstellungen] -> [Projektion-Modus], wählen Sie Desktop-Frontprojektion / Decken-Frontprojektion / Decktop-Rückprojektion / Decken-Rückprojektion.

7 Die Fernbedienung koppeln

Schalten Sie den Projektor ein und Sie gelangen zur Bluetooth-Fernbedienungskopplungsseite. Folgen Sie den Anweisungen auf der Seite.

① Bitte halten Sie die Fernbedienung in die Nähe des Projektors.
② Drücken Sie die Taste ← und ○ zusammen für etwa 10 Sekunden.
③ Wenn auf dem Bildschirm "Verbunden" angezeigt wird, leuchtet die LED-Anzeige Ihrer Fernbedienung blau und die Fernbedienung ist verpaart.

20cm Vorbereiten verbinden Verbunden

8 Wählen Sie Ihre Sprache

Nachdem Sie die Fernbedienung gekoppelt haben, werden Sie zu einer Seite geleitet, um die Sprache auszuwählen. Verwenden Sie die Fernbedienung ⚠ oder √, um Ihre Sprache auszuwählen. Drücken Sie dann OK um die nächste Seite zu erreichen.

Welcome English (United States) Afrikaans Catalá Čestna Dansk Deutsch English (Australia)

Stellen Sie Android TV ein

Folgen Sie dem Einrichtungsassistenten auf Android TV, wählen Sie Ihre Sprache aus, stellen Sie eine Wi-Fi-Verbindung ein, melden Sie sich bei einem Google-Konto an und führen Sie andere zugehörige Verfahren aus. Wenn Sie den Einrichtungsassistenten für Android TV abgeschlossen haben, wird der Startbildschirm von Android TV angezeigt. Jetzt können Sie Ihre Lieblingssend ungen ansehen, indem Sie Streaming-Apps herunterladen.

Hinweis: Aufgrund der Anforderungen von Android TV ist für die Verwendung von Android TV eine Anmeldung bei Ihrem Google-Konto erforderlich. Wenn Sie noch kein Google-Konto registriert haben, schließen Sie bitte die Registrierung ab, bevor Sie es weiterhin nutzen.

Wiedergabe über Bluetooth-Verbindung zu externen Soundgeräten

Wenn Sie eine Verbindung zu Bluetooth-Lautspre chern/Kopfhörern auf der Android TV-Oberfläche erzeugen möchten, wählen Sie [Einstellungen] -> [Fernbedienungen & Zubehör]->[Zubehör hinzufügen] und dann das zu verbindende Gerät aus. Die Bluetooth-Verbindung kann nur auf dem Android TV-System funktionieren.

Hinweis: Die Bluetooth-Verbindung muss innerhalb von Android TV hergestellt werden.

Neuen Google-Konto-Benutzer hinzufügen

Registrieren Sie ein neues Google-Konto über Android TV, um eine bequeme Anmeldung und erhöhte Sicherheit bei Zahlungen zu gewährleisten, wählen Sie [Einstellungen] ->V [Konto und Anmeldung], Konto hinzufügen oder Konten wechseln.

9 Drahtlose Verbindungen

Die Chromecast-Funktion funktioniert nur, wenn Sie sich im Android TV-System befinden.

Übertragen von Chromecast-fähigen Web sites/Apps (für Android-/iOS-Geräte).

① Stellen Sie sicher, dass Ihr Gerät und der Android TV mit demselben Wi-Fi-Netzwerk verbun den sind und dass Sie die neueste. Version der Chromecast-fähigen App ausführen.

② Starten Sie die Chromecast-fähige Website/App.
③ Tippen Sie auf die Cast-Schaltfläche 📞 und wählen Sie den "D1221" aus.

Vom Chrome-Browser-Tab übertragen (für Computer)

① Schließen Sie Ihren Computer und Projektor an dasselben Wi-Fi-Netzwerk.
② Klicken Sie oben rechts auf der Registerkarte des Chrome-Browsers auf "Übertragen" und wählen Sie dann aus den Quellen aus, ob Sie die Registerkarte oder den Bildschirm übertragen möchten.
③ Wählen Sie den zu werfenden "D1221-XXX" aus.

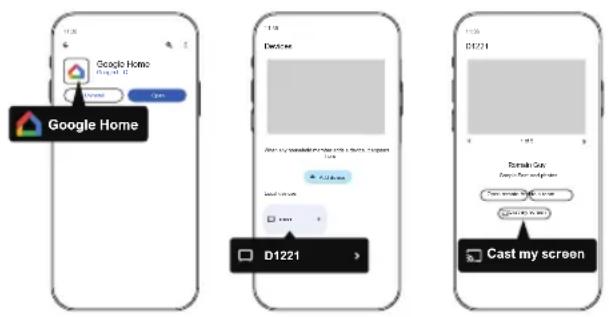

Spiege In Sie von Android-Geräten

① Stellen Sie sicher, dass sich Ihr Android-Gerät im selben Wi-Fi-Netzwerk wie Ihr Android TV befindet.
② Laden Sie die "Google Home"-App auf Ihr Android-Gerät herunter.
③ App "Google Home" öffnen, "D1221" auswählen. Tippen Sie auf "Meinen Bildschirm übertragen".

Spiegeln Sie von iOS-Geräten

① Stellen Sie sicher, dass Ihr iOS-Gerät mit demselben Wi-Fi-Netzwerk wie Ihr Android TV verbunden ist.
② Laden Sie bitte die "AirScreen"-App aus dem Google Play Store des Android TV-Systems herunter.

③ Öffnen Sie bitte die "AirScreen"-App und dann folgen Sie den Anweisungen auf dem Bildschirm von AirScreen.

AS-D1221 5.0

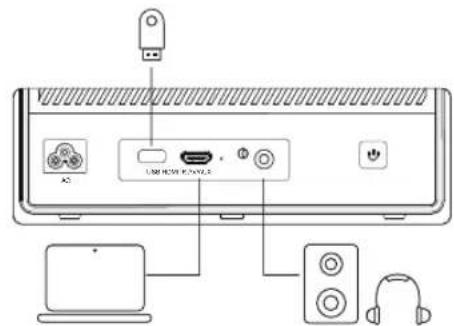

10 Verkabelte Verbindungen

USB HDMI Driver AC

Verbindung mit einem HDMI-Wiedergabegerät

Dieser Projektor unterstützt die Verbindung mit verschiedenen HDMI-Wiedergabegeräten wie PC, DVD-Player, Set-Top-Box (STB), Spielkonsole oder anderen Geräten.

① Schließen Sie diesen Projektor mit einem HDMI-Kabel an ein HDMI-Wiedergabegerät an.
② Drücken Sie die Taste → auf der Fernbedienung, um zur Projektor-Homepage zu gehen, wählen Sie [HDMI] und drücken Sie OK.

Stellen Sie eine Verbindung zu einem Flash-Laufwerk her

Mit diesem Projektor können Sie Musik, Videos und Bilder genießen, die auf einem USB-Speichergerät gespeichert sind.

Wiedergabe vom Android TV

① Verbinden Sie das USB-Speichergerät.
② Gehen Sie zum "Google Play Store", suchen Sie nach der App "Dateimanager" und laden Sie sie herunter.
③ Open the "File Manager" app and search for the USB storage device. Select a file.
④ Drücken Sie OK, um mit der Wiedergabe zu beginnen.

Wiedergabe vom Projektor

① Verbinden Sie das USB-Speichergerät.
② Drücken Sie die Taste → uf der Fernbedienung, um zur Projektor-Homepage zu gehen, wählen Sie [USB] und drücken Sie OK.
③ Wählen Sie die Datei, die Sie wiedergeben möchten, aus dem Datei- und Ordnermenü aus.

④ Drücken Sie OK, um mit der Wiedergabe zu beginnen.

Anschluss an einen Kopfhörer über AUX-Kabel

① Stecken Sie den 3,5 mm AUX-Kabelstecker in den AUX-Anschluss des Projektors.
② Schließen Sie den anderen Stecker des 3,5-mm-AUX-Kabels an Ihren Kopfhörer oder Ihren Lautsprecher an.
③ Wiedergabe auf dem Projektor.

Bluetooth-Lautsprechermodus

Drücken Sie die Projektor-Schnellzugriffstaste, um zur Startseite des Projektors zu gelangen. Wählen Sie [Bluetooth-Lautsprecher] aus den Einstellungen und folgen Sie den Anweisungen.

11 Shortcut Menu

Drücken Sie auf die Taste ☐, um das Kontextmenü aufzurufen
- Drücken Sie die Navigationstaste, um die Option auszuwählen
- Drücken Sie die Taste< oder >, um den Parameter anzupassen
- Drücken Sie die Taste ^OK , um zu speichern

Bildmodus	Standard	Bewahrt natürlich aussehende Farben mit einer Balance aus warmen und kühlen Tönen
	Hell	Bietet mehr Bilddetails und Farbschärfe
	Fein	Liefert warme Farben bei weniger Licht
	Personalisiert	Stellen Sie Helligkeit, Kontrast, Sättigung, Schärfe und Farbton manuell ein
Farbtemperatur	Kalt	Bietet kalte Farbtemperatur
	Normal	Bietet kalte Normaltemperatur
	Warm	Bietet kalte warme Temp
	Personalisiert	Stellen Sie Rot, Grün und Blau manuell ein
Ton-Modus	Standard	Bietet Standardtöne
	Musik	Liefert einen detaillierteren Ton
	Film	Bietet Sound im Heimkino-Stil
	Personalisiert	Stellen Sie den Ton für jedes Frequenzband manuell ein
Abscha-lttimer	Aus	Sparen Sie Energie und verlängern Sie die Lebensdauer des Projektors
	10min
	20min
	30min
	60min
Einstellungen für die Projektion	Rein / rauszoomen	Vergrößern oder verkleinern Sie das Projektionsbild
	Vertikale Korrektur	Trapezkorrektur durchführen
	Horizontale Korrektur	Keystone-Korrektur zurücksetzen

12 Begleitermodus

Drücken Sie die Ein-/Aus-Taste ⏻, um die Option zum Ausschalten auszuwählen, wählen Sie die Begleitermodus und gehen Sie zu den Einstellungen.

13 Spezifikationen

Android OS: Android 11.0

Wi-Fi: 2x2 MIMO Wi-Fi 2.4GHz/5 GHz 802.11 a/b/g/n/ac

Native Auflösung: 1920x1080

Lautsprecher: 10W*2 Stereo-Lautsprecher

Wurfverhältnis: 1.23:1

Bildseitenverhältnis: 16:9 / 4:3

Projektionsgröße: 80"-120"
