BEDIENUNGSANLEITUNG SM11W SAVS

Vielen Dank für Ihren Kauf. Bitte lesen Sie diese Anleitung vor der Installation oder Verwendung sorgfältig durch. Installieren Sie den Melder für eine andere Person? Wenn ja, geben Sie die Anleitung bitte nach der Installation an den Endbenutzer weiter.

WICHTIGE SICHERHEITSINFORMATIONEN

• Dieser Rauchmelder ist nicht für die Alarmierung von Personen mit Hörbehinderungen geeignet.
  ■ Der Konsum von Alkohol oder Drogen kann dazu führen, dass Sie den Alarmton nicht mehr hören.
• Brände in Schornsteinen, Wänden oder geschlossenen Räumen werden möglicherweise nicht erkannt.
• Dieser Melder erkennt nur Rauch, nicht aber Flammen, Hitze, Kohlenmonoxid oder andere Gase.

WICHTIGE WARNHINWEISE

• Ignorieren Sie niemals ein Alarmsignal. Wenn Sie nicht auf die Raucherkennung reagieren, kann dies zu schweren Verletzungen oder zum Tod führen.
  ■ Der Silent-Mode (Pause) unterdrückt nur den Ton. Prüfen Sie immer auf Gefahr.
• Testen Sie den Melder mindestens einmal im Monat. Funktioniert das Gerät während des Tests nicht? Tauschen Sie den Melder sofort aus.

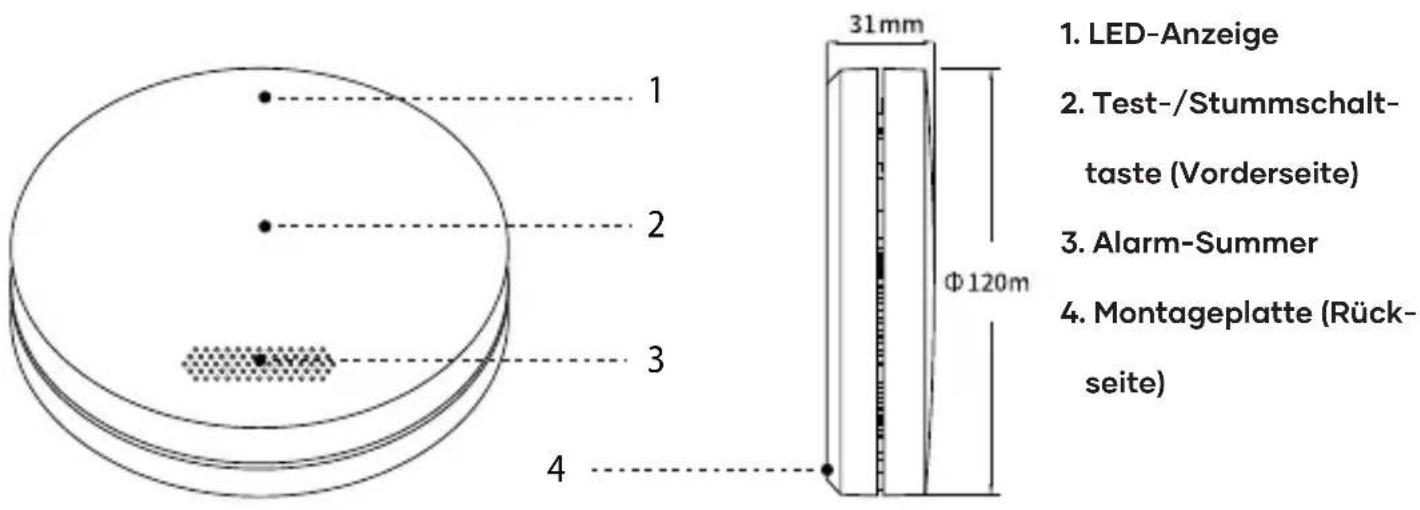

1. Produktübersicht

1. LED-Anzeige 2. Test-/Stummschalt- taste (Vorderseite) 3. Alarm-Summer 4. Montageplatte (Rück- seite) 31mm Φ120m

2. Melder aktivieren

ACHTUNG: Dieser Rauchmelder ist standardmäßig ausgeschaltet! Schalten Sie den Melder ein, bevor Sie ihn benutzen.

2.1 Rauchmelder einschalten

1. Drücken Sie die Test-/Stummschalttaste (in der Mitte der Vorderseite des Melders)
2. Drücken Sie die Taste und halten Sie sie etwa 10 Sekunden lang gedrückt. Es ertönt ein Piepton und die rote LED leuchtet auf.
3. Lassen Sie die Taste los, sobald dies geschieht.
4. Der Rauchmelder ist nun eingeschaltet und einsatzbereit.

2.2 Deaktivieren des Rauchmelders

Beachten Sie, dass der Melder durch die folgenden Schritte ausgeschaltet wird. Halten Sie die Test-/Stummschalttaste 10 Sekunden lang gedrückt. Der Rauchmelder piept zweimal und die rote LED blinkt zweimal. Dann loslassen. Der Melder ist nun ausgeschaltet.

3. Melder mit WLAN verbinden

ACHTUNG: Aktivieren Sie den Rauchmelder, bevor Sie eine Verbindung zum WLAN herstellen. Siehe [Melder aktivieren].

ACHTUNG: Für die Verbindung ist ein 2,4-GHz-WLAN-Netzwerk erforderlich. Verfügt Ihr Router auch über ein 5-GHz-Signal?

Deaktivieren Sie dieses dann vorübergehend über die Einstellungen Ihres Routers (siehe Handbuch).

3.1 Was können Sie mit der WLAN-Verbindung tun?

Sobald der Melder über WLAN mit der App verbunden ist, erhalten Sie Zugriff auf zusätzliche intelligente Funktionen:

■ Sofortige Push-Benachrichtigungen auf Ihrem Smartphone bei Rauchentwicklung
■ Möglichkeit, den Melder aus der Ferne zu pausieren
- Einblick in den Batteriestatus und die Funktion des Melders
■ Verwaltung mehrerer Melder in einer Übersicht
■ Freigabe des Zugriffs für andere Benutzer (z. B. Familienmitglieder)

3.2 WLAN-Verbindung einrichten

1. Laden Sie die App

Scannen Sie den untenstehenden QR-Code und installieren Sie die kostenlose Tuya Smart- oder Smart Life-App auf Ihrem Smartphone.

2. Erstellen Sie ein Konto in der App

ACHTUNG: Stellen Sie sicher, dass Bluetooth und GPS auf dem Smartphone aktiviert sind.

3. Versetzen Sie den Melder in den Pairing-Modus

Drücken Sie innerhalb einer Sekunde viermal auf die Test-/Stummschalttaste. Die rote LED blinkt zunächst schnell, gefolgt von der grünen LED. Diese blinkt eine Minute lang schnell.

4. Über die App verbinden

Öffnen Sie die App. Tippen Sie oben rechts auf das „+“-Symbol und wählen Sie „Gerät hinzufügen“. Die App sucht automatisch nach Meldern im Pairing-Modus. Befolgen Sie die Anweisungen in der App, um die Verbindung herzustellen.

ACHTUNG: Wenn die Meldung „Konto fertigstellen“ angezeigt wird, geben Sie Ihre E-Mail-Adresse ein, um fortzufahren.

4. Testen und Pausenmodus aktivieren

4.1 Rauchmelder testen

Stellen Sie sicher, dass der Rauchmelder wie im Kapitel [Melder aktivieren] beschrieben eingeschaltet ist. So testen Sie die Funktion des Melders:

1. Drücken Sie die Test-/Stummschalttaste in der Mitte des Melders auf der Vorderseite.
2. Es ertönen laute Pieptöne (zweimal dreimal).
3. Die rote LED blinkt etwa einmal pro Sekunde.
4. Wenn die Melder miteinander verbunden sind, geben alle verbundenen Melder denselben Piepton ab.

Hinweis: Mit diesem Test wird die Funktion des Rauchmeldesystems ohne Rauch geprüft. Hören Sie keinen Ton? Dann lesen Sie den Abschnitt [Fehlersuche] weiter unten in dieser Anleitung.

4.2 Aktivieren des Pausenmodus

Drücken Sie während eines Alarms die Test-/Stummschalttaste, um den Alarm vorübergehend stummzuschalten. Die rote LED blinkt dann alle 8 Sekunden einmal. Nach 10 Minuten nimmt der Melder automatisch den

normalen Betrieb wieder auf.

5. LED-Leuchten und akustischer Alarm

Status LED-Anzeigeleuchte	Akustischer Alarm
Test Rote LED blinkt 1x pro Sekunde.	Piepton 1x pro Sekunde.
Alarm Rote LED blinkt 1x pro Sekunde.	Signalton 1x pro Sekunde.

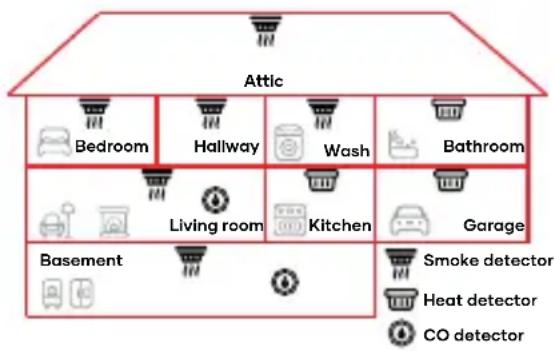

Stiller Modus (Pause) Rote LED blinkt 1x pro 8 Sekunden.	Abbildung 1: Geeignete Platzierung
Batterie schwach Rote LED blinkt 1x pro 56 Sekunden.	Piepton 1x alle 56 Sekunden.
Störung Rote LED blinkt 1x alle 40 Sekunden.	Piepton 1x alle 40 Sekunden.

6. Montageort

Die richtige Platzierung eines Rauchmelders ist entscheidend für eine schnelle und zuverlässige Warnung im Brandfall.

Befolgen Sie die nachstehenden Richtlinien, um den Rauchmelder so effektiv wie möglich zu installieren.

In der Küche: Stellen Sie den Rauchmelder so weit wie möglich von Herd und Spüle entfernt auf, um Fehlalarme zu vermeiden.
- Achten Sie darauf, dass die Test-/Stummschalttaste leicht zugänglich ist.
- In Schlafzimmern, Fluren und Fluchtwegen: Stellen Sie sicher, dass der Alarm in jedem Schlafbereich gut hörbar ist.

- Nur ein Rauchmelder vorhanden? Dann platzieren Sie ihn so nah wie möglich an allen Schlafzimmern, niemals im Keller oder in der Nähe der Zentralheizung.

- Am oberen Ende der Treppe: Bringen Sie einen Rauchmelder am oberen Ende jeder Etage an.

- An der Decke: Rauch steigt auf und breitet sich horizontal aus. Montieren Sie den Rauchmelder vorzugsweise in der Mitte der Decke, mindestens 50 cm von Wänden oder Ecken entfernt (siehe Abbildung 2).

- An der Wand: Sie können den Melder nicht an der Decke montieren? Dann montieren Sie den Melder 10 bis 30 cm unterhalb der Decke.

- Längere Räume: Ist ein Korridor oder ein Raum länger als 10 Meter? Dann verwenden Sie mehrere Melder für eine vollständige Abdeckung.

- Schräge Decken: Montieren Sie den Rauchmelder zwischen 50 und 100 cm vom höchsten Punkt der Decke entfernt (siehe Abbildung 3).

50 cm 10 cm 20 cm

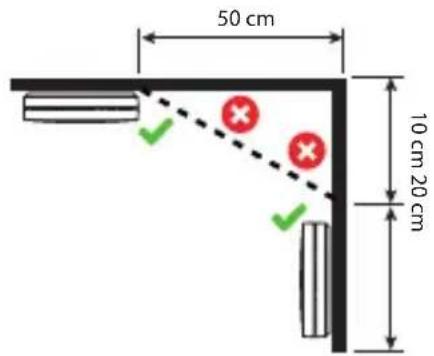

Abbildung 2: mind. 50 cm von der Wand

50 cm

Abbildung 3: mind. 50 cm

Wichtige Warnhinweise

■ Lassen Sie den Rauchmelder immer von einer kompetenten Person installieren.
- Dieser Rauchmelder ist kein Ersatz für die ordnungsgemäße Installation, Verwendung und Wartung von Brennstoffgeräten, wie Öfen oder Heizkesseln.

7. Melder installieren

Dieser SAVS-Rauchmelder kann auf zwei Weisen installiert werden: mit Schrauben und Dübeln oder mit dem mitgelieferten Klebebandstreifen.

7.1 Montage mit Schrauben und Dübeln

■ Schrauben Sie die Montageplatte vom Rauchmelder ab.
- Markieren Sie die Schraubenlöcher an der Wand oder Decke und bohren Sie Löcher mit einem Durchmesser von 5 mm.
- Setzen Sie die Dübel ein und befestigen Sie die Montageplatte mit Schrauben.
■ Drehen Sie den Melder im Uhrzeigersinn, bis er fest sitzt.

7.2 Montage mit Klebebandstreifen

■ Schrauben Sie die Montageplatte vom Rauchmelder ab.
- Reinigen Sie die Oberfläche, an der Sie den Rauchmelder befestigen wollen, so dass sie trocken und fettfrei bleibt.
■ Entfernen Sie eine Schutzschicht und kleben Sie das Klebeband auf die Rückseite der Montageplatte.
- Entfernen Sie die zweite Schutzschicht, drücken Sie die Montageplatte an und halten Sie sie 60 Sekunden lang fest.
- Setzen Sie den Rauchmelder auf die Montageplatte und schrauben Sie ihn im Uhrzeigersinn fest, bis er sicher sitzt.

8. Wartung

■ Testen Sie den Melder monatlich auf Ton und LED.
■ Reinigen Sie den Melder monatlich mit einem Staubsauger (weiche Bürste), nachdem Sie ihn von der Decke abgenommen haben.
■ Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.
■ Verwenden Sie keine Sprays wie Luftefrischer, Haarspray oder andere Aerosole in der Nähe des Melders.
■ Streichen Sie den Melder niemals an. Sensoren könnten versagen
- Öffnen Sie den Melder nicht und reinigen Sie ihn nicht von innen. Dies führt zum Erlöschen der Garantie.
■ Tauschen Sie den Melder nach der Wartung immer sofort aus. Dadurch bleibt der Feuerschutz aktiv.

1. Technische Daten

Energieversorgung CR14505 1600mAh
Batterielebensdauer 10 Jahre
Max. Anzahl verbundener Einheiten 30 (nur mit SAVS SafeLink kompatibel)
Stromverbrauch <10uA (Standby); <70mA (Alarm)
Sensor-Typ Optisch (fotoelektrisch)
Sendereichweite 100 m im Freien
Normen EN 14604:2005+AC:2008
Erfassungsbereich 20-45 m^2
Temperaturbereich 0-55 °C
Schallpegel-Alarm ≥ 85 dB in 3 Metern Entfernung
Dauer des Pausenmodus Ungefähr 10 Minuten

1. Fehlersuche

PROBLEM LÖSUNG
Kein Ton beim Einschalten	Drücken Sie in der Mitte des Melders und halten Sie ihn 10 Sekunden lang gedrückt, bis Sie einen Piepton hören.
Kein Ton beim Testen Prüfen Sie, ob der	Melder aktiviert ist. Drücken Sie fest auf die Test-/Stummschaltungstaste.
Falscher Alarm beim Kochen oder Duschen	Überprüfen Sie den Standort des Melders. Siehe 6. Monageort.Reinigen Sie den Melder. Siehe 8. Wartung.
Signaltöne alle 56 Sekunden+ rote LED blinkt	Die Batterie ist schwach. Sofort auswechseln.
Signaltöne alle 40 Sekunden+ rote LED blinkt	Der Alarm funktioniert nicht. Reinigen Sie den Melder oder tauschen Sie ihn sofort aus.

11. Informationen zum Umweltschutz

Elektronische Geräte, die nicht mehr benutzt werden, dürfen nicht im normalen Abfall entsorgt werden. Bringen Sie sie zu einer Sammelstelle für das Recycling. Wenden Sie sich an Ihre Gemeindeverwaltung oder Ihren Händler, um Ratschläge zum Recycling zu erhalten.

12. Kontaktdaten und Kundendienst

SAVS® Saves Lives
