BEDIENUNGSANLEITUNG CS11R SAVS

Vielen Dank für Ihren Kauf. Bitte lesen Sie diese Anleitung vor der Installation oder Verwendung sorgfältig durch. Installieren Sie den Melder für eine andere Person? Wenn ja, geben Sie die Anleitung bitte nach der Installation an den Endbenutzer weiter.

WICHTIGE SICHERHEITSINFORMATIONEN

• Dieser Melder ist nicht für die Alarmierung von Personen mit Hörbehinderungen geeignet.
  ■ Der Konsum von Alkohol oder Drogen kann dazu führen, dass Sie den Alarmton nicht mehr hören.
• Brände in Schornsteinen, Wänden oder geschlossenen Räumen werden möglicherweise nicht erkannt.
• Dieser Melder erkennt Rauch und Kohlenmonoxid; keine Flammen, Hitze oder andere Gase.

WICHTIGE WARNHINWEISE

• Ignorieren Sie niemals ein Alarmsignal. Wenn Sie nicht auf die Raucherkennung reagieren, kann dies zu schweren Verletzungen oder zum Tod führen.
  ■ Der Silent-Mode (Pause) unterdrückt nur den Ton. Prüfen Sie immer auf Gefahr.
• Testen Sie den Melder mindestens einmal im Monat. Funktioniert das Gerät während des Tests nicht? Tauschen Sie den Melder sofort aus.

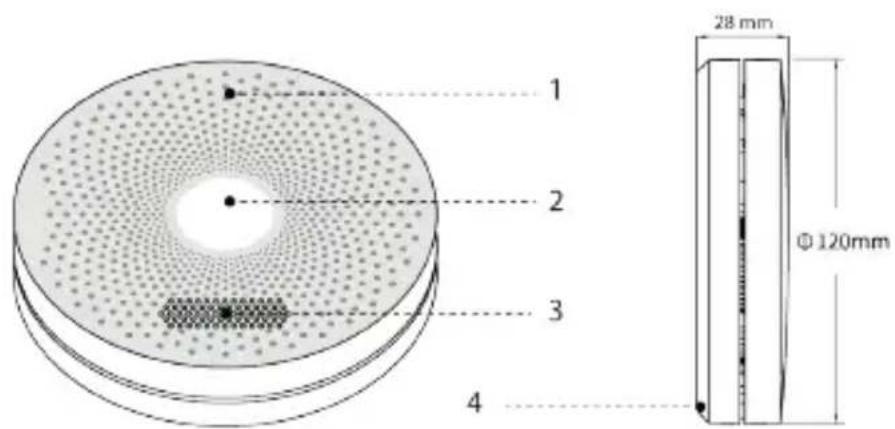

1. Produktübersicht CS11R

1 2 3 4 28 mm Ø 120mm

1. LED-Anzeige
2. Test-/Stummschalt- taste (Vorderseite)
3. Alarm-Summer
4. Montageplatte (Rückseite)

2. Melder aktivieren

ACHTUNG: Dieser Melder ist standardmäßig ausgeschaltet! Schalten Sie den Melder ein, bevor Sie ihn benutzen.

2.1 Melder activieren

Stellen Sie den Schalter auf der Rückseite des Melders auf "ON". Der Melder ist jetzt aktiviert.

2.2 Melder deaktivieren

Stellen Sie den Schalter auf der Rückseite des Melders auf "OFF". Achtung: Der Melder ist jetzt ausgeschaltet und erkennt weder Rauch noch Kohlenmonoxid.

3. Melder drahtlos verbinden

Jeder SM11R4-Melder verfügt über ein integriertes RF-Modul, mit dem bis zu 30 Melder aus der SAVS - Safe-Link-Serie drahtlos verbunden werden können. Sobald ein Melder in Alarm geht, lösen alle Melder gleichzeitig aus.

3.1 Melder verbinden

Achtung: Die Rauchmelder müssen zuerst aktiviert werden, bevor sie miteinander verbunden werden können. Lesen Sie dazu das Kapitel [Melder aktivieren].

• Drücken Sie viermal die Test-/Stummschalttaste von Melder 1, um den Verbindungsmodus zu starten (grüne LED blinkt langsam).
• Drücken Sie dann zweimal die Test-/Stummschalttaste von Melder 2 (grüne LED blinkt schnell). Bei erfolgreicher Kopplung hört die LED auf zu blinken. Der Melder ist nun erfolgreich gekoppelt.
• Möchten Sie einen weiteren Melder koppeln? Wiederholen Sie diese Schritte mit einem bereits gekoppelten Melder. Auf diese Weise können maximal 30 Melder miteinander verbunden werden.

Achtung: Testen Sie nach dem Koppeln jeden Melder wie im Abschnitt [Melder testen] beschrieben.

Hinweise

• Wenn die Kopplung nicht erfolgreich war, blinkt die grüne LED etwa eine Minute lang. Danach leuchtet die rote LED zwei Sekunden lang als Fehlermeldung. Wiederholen Sie in diesem Fall den Kopplungsvorgang von Anfang an.
  ■ Die drahtlose Kopplung funktioniert bis zu 100 Meter in freiem Raum ohne Hindernisse.

3.2 Melder entkoppeln

Drücken Sie zweimal schnell hintereinander die Test-/Stummschalttaste. Die grüne LED blinkt 60 Sekunden lang: Der Melder befindet sich im Empfangsmodus. Nach 60 Sekunden hört das Blinken auf. Die gegenseitige

Kopplung ist nun aufgehoben.

4. Testen und Pausenmodus aktivieren

4.1 Test detector

Vergewissern Sie sich, dass der Melder eingeschaltet ist, wie im Kapitel [Melder activieren] beschrieben.

- Drücken Sie die Test-/Stummschaltungstaste in der vorderen Mitte des Melders.

■ Es ertönt ein lautes Alarmsignal.
■ Die rote LED blinkt etwa einmal pro Sekunde.

Achtung: Dieser Test prüft die Funktion des Rauch- und CO-Erkennungssystems ohne Rauch oder Kohlenmonoxid. Hören Sie keinen Ton? Dann lesen Sie den Abschnitt [Fehlersuche] weiter unten in dieser Anleitung.

4.2 Aktivieren des Pausenmodus

Drücken Sie während eines Alarms die Test-/Stummschalttaste, um den Alarm vorübergehend stummzuschalten. Die rote LED blinkt dann alle 8 Sekunden einmal. Nach 10 Minuten nimmt der Melder automatisch den normalen Betrieb wieder auf.

5. Kohlenmonoxiderkennung

Löst der CO-Alarm aus? Verlassen Sie sofort das Gebäude, um frische Luft zu schnappen. Betreten Sie das Gebäude erst wieder, wenn es gut gelüftet wurde und der Melder in den Standby-Modus zurückgekehrt ist. Lassen Sie die Ursache der CO-Emission prüfen und beheben.

Der Kombimelder löst bei folgenden CO-Konzentrationen Alarm aus:

■ 50 ppm: innerhalb von 60–90 Minuten
■ 100 ppm: innerhalb von 10–40 Minuten
■ 300 ppm: innerhalb von 3 Minuten

1. LED-Leuchten und akustischer Alarm

Status LED-Anzeigeleuchte	Akustischer Alarm
Test Rote LED blinkt 1× pro Sekunde 2× 3 lange Töne, gefolgt von 4		kurzen Tönen
Rauchalarm Rote LED blinkt 3× alle 3 Sekunden 3 Töne alle 3 Sekunden
CO-Alarm Rote LED blinkt 4× alle 4 Sekunden 4 Töne alle 4 Sekunden
Stiller Modus (Pause) Rote LED blinkt 1x pro 8 Sekunden. Kein Ton
Batterie schwach Rote LED blinkt 1x pro 56 Sekunden. 1 Ton alle 56 Sekunden
Störung Rote LED blinkt 1x alle 40 Sekunden. 1 Ton alle 40 Sekunden
Lebensdauer beendet Orange LED blinkt 3× alle 56 Sekunden 3 Töne alle 56 Sekunden

7. Montageort

Dieser Kombimelder erkennt sowohl Rauch als auch Kohlenmonoxid (CO) und erhöht die Sicherheit in Haus oder Büro, indem er zwei Gefahren in einem Gerät vereint. Für einen zuverlässigen Betrieb ist die richtige Platzierung entscheidend.

7.1 Allgemeine Richtlinien

■ Rauch steigt nach oben und sollte daher an der Decke erkannt werden.
- Kohlenmonoxid vermischt sich mit der Luft und verteilt sich gleichmäßig im Raum.

7.2 Position des Kombimelders

Die ideale Position hängt vom Raumtyp ab:

• In einem Raum mit Verbrennungsquelle (z. B. Ofen, Kamin, Durchlauferhitzer oder Heizkessel): Montieren Sie den Melder an der Decke, in einem horizontalen Abstand von 1 bis 3 Metern zur Verbrennungsquelle.
• In Räumen ohne Verbrennungsquelle (wie Schlafzimmer oder Wohnzimmer): Platzieren Sie den Melder an der Decke, vorzugsweise im oder direkt vor dem Schlafzimmer. Stellen Sie sicher, dass der Alarm in jedem Schlafbereich deutlich hörbar ist.

■ In Fluren oder Treppenabsätzen:

Montieren Sie den Melder an der Decke, idealerweise in der Mitte des Raumes.

7.3 Montagehinweise

• Platzieren Sie den Melder nicht in der Nähe von Lüftungsöffnungen, Fenstern oder Türen.
• Installieren Sie den Melder nicht an feuchten oder staubigen Orten.

Wichtige Warnhinweise

■ Lassen Sie den Melder immer von einer kompetenten Person installieren.
- Dieser Melder ist kein Ersatz für die ordnungsgemäße Installation, Verwendung und Wartung von Brennstoffgeräten, wie Öfen oder Heizkesseln.

8. Melder installieren

Dieser SAVS-Melder kann auf zwei Weisen installiert werden: mit Schrauben und Dübeln oder mit dem mitgelieferten Klebebandstreifen.

8.1 Montage mit Schrauben und Dübeln

■ Schrauben Sie die Montageplatte vom Melder ab.
■ Schraubenlöcher markieren und 5-mm-Löcher bohren.
- Setzen Sie die Dübel ein und befestigen Sie die Montageplatte mit Schrauben.
■ Drehen Sie den Melder im Uhrzeigersinn, bis er fest sitzt.

8.2 Montage mit Klebebandstreifen

■ Schrauben Sie die Montageplatte vom Melder ab.
■ Reinigen Sie die Montagefläche, damit sie trocken und fettfrei ist.
■ Eine Schutzfolie abziehen und das Band auf die Montageplatte kleben.
■ Schutzfolie abziehen, Montageplatte andrücken und 60 Sekunden halten.
■ Melder auf die Montageplatte setzen und im Uhrzeigersinn festdrehen.

9. Wartung

■ Testen Sie den Melder monatlich auf Ton und LED.
■ Nehmen Sie den Melder ab und reinigen Sie ihn monatlich mit einem Staubsauger (weiche Bürste).
■ Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.
■ Verwenden Sie keine Sprays wie Luftefrischer, Haarspray oder andere Aerosole in der Nähe des Melders.
■ Streichen Sie den Melder niemals an. Sensoren könnten versagen
- Öffnen Sie den Melder nicht und reinigen Sie ihn nicht von innen. Dies führt zum Erlöschen der Garantie.
■ Tauschen Sie den Melder nach der Wartung immer sofort aus. Dadurch bleibt der Feuerschutz aktiv.

10. Technische Daten

Energieversorgung CR17505 1600mAh - 10 Jahre Batterielebensdauer
Stromverbrauch <30uA (Standby); <70mA (Alarm)
Sensor-Typ Rauch: Optisch (photoelektrisch)	CO: Elektrochemisch
CO-Empfindlichkeit 50 ppm: 60–90 Minuten	100 ppm: 10–40 Minuten300 ppm: 1–3 Minuten
Normen EN 14604:2005+AC:2008 / EN 50291-1:2018
Sendereichweite 100 m im Freien
Betriebsfrequenz 433,92 MHz
Max. Anzahl verbundener Einheiten 30 (nur mit SAVS	SafeLink kompatibel)
Temperaturbereich 0–55 °C
Schallpegel-Alarm ≥ 85 dB in 3 Metern Entfernung
Dauer des Pausenmodus Ungefähr 10 Minuten

11. Fehlersuche

PROBLEM LÖSUNG
Kein Ton beim Einschalten Prüfen Sie, ob der Schalter hinten auf „ON“ steht.
Kein Ton beim Testen Prüfen Sie, ob der Melder aktiviert ist. Drücken Sie fest auf die Test-/Stummschaltungstaste.
Falscher Alarm beim Kochen oder Duschen	Überprüfen Sie den Standort des Melders. Siehe [Monageort] Reinigen Sie den Melder. Siehe 8. Wartung.
Signaltöne alle 56 Sekunden+ rote LED blinkt Die Batterie ist schwach. Sofort auswechseln.
Signaltöne alle 40 Sekunden+ rote LED blinkt Der Alarm funktioniert nicht. Reinigen Sie den Melder oder tauschen Sie ihn sofort aus.

12. Informationen zum Umweltschutz

Elektronische Geräte, die nicht mehr benutzt werden, dürfen nicht im normalen Abfall entsorgt werden. Bringen Sie sie zu einer Sammelstelle für das Recycling. Wenden Sie sich an Ihre Gemeindeverwaltung oder Ihren Händler, um Ratschläge zum Recycling zu erhalten.

13. Kontaktdaten und Kundendienst

SAVS® Saves Lives
