BEDIENUNGSANLEITUNG FX-WKS1500 Fuxtec

Originalbetriebsanleitung

Inhaltverzeichnis:	Seite
Allgemeine Einführung 9
Sicherheitshinweise 10
Bestimmungsgemäße Verwendung 11
Restrisiken 12
Technische Daten 13
Lieferumfang 14
Montage 14
Transport der Maschine 16
Elektrischer Anschluss 16
Elektrische Motoren 17
Inbetriebnahme 18
Bedienung 18
Wartung 18
Sägeblatwechsel	19
Störungsabhilfe 20

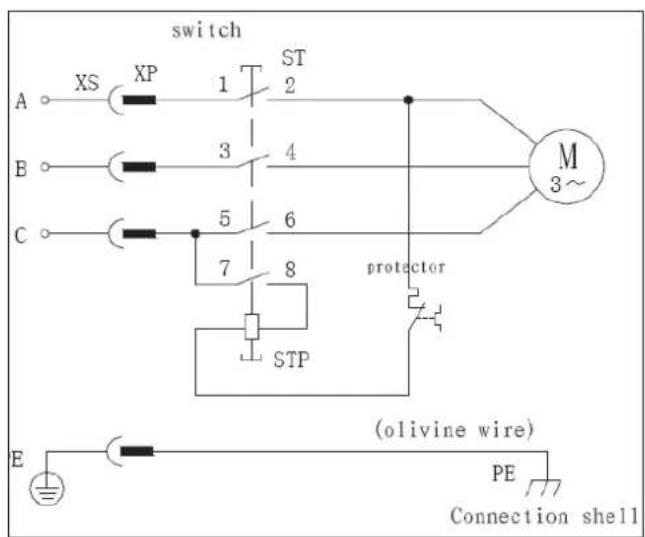

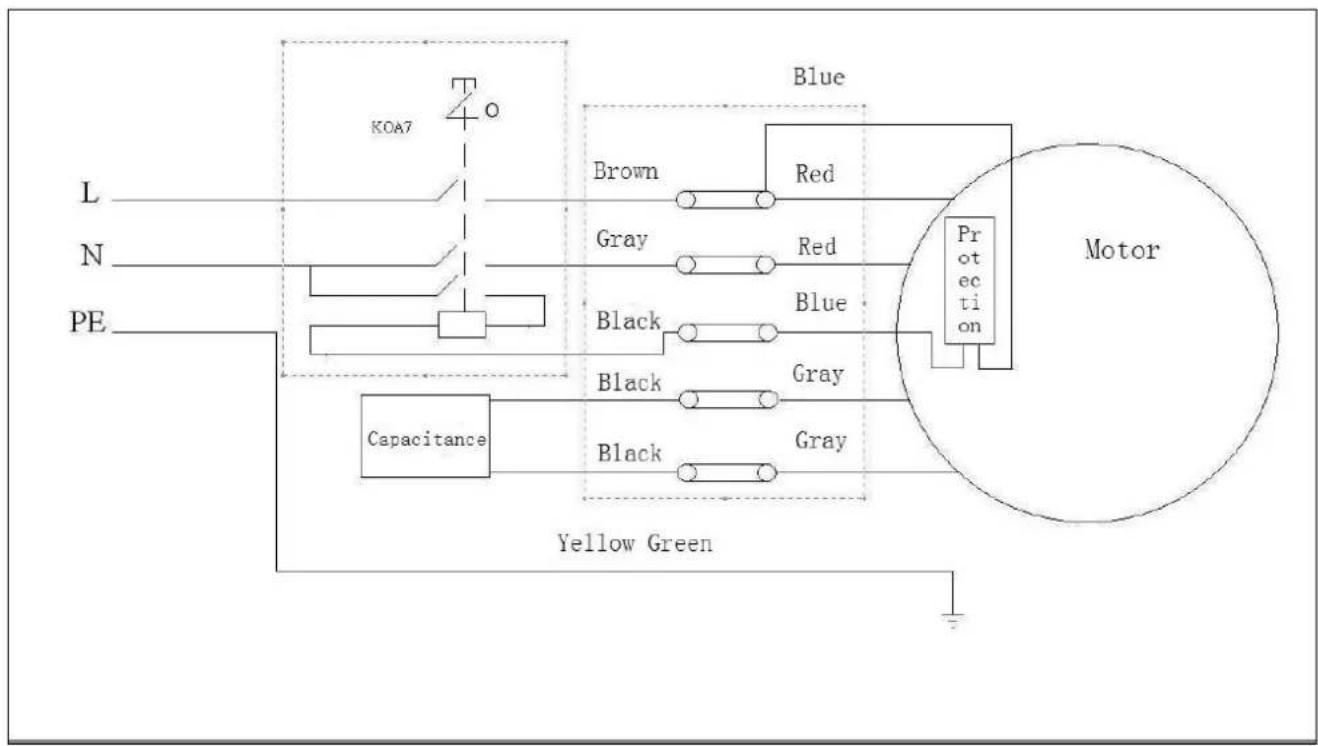

Schaltplan	22
Konformitätserklärung	23
Entsorgung und Wiederverwendung	24

Hersteller:

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrer neuen Brennholzkreissäge.

• Die Brennholzkreissäge ist ausschließlich mit dem angebotenen Werkzeug zum Sägen von Holz konstruiert.
• Die Maschine entspricht der gültigen EG Maschinenrichtlinie.
• Die Maschine ist für einschichtigen Betrieb ausgelegt (Einschaltdauer S 6 - 40%)
- Die Säge ist ausschließlich zum Querschnittsägen von Brennholz mit max. 1,2 m Länge und max. 170 mm Dicke konstruiert.
- Unabhängig vom Holzdurchmesser darf nur 1 Stück auf die Wippe gelegt werden.

HINWEIS:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• Unsachgemäßer Behandlung.
• Nichtbeachtung der Bedienungsanweisung.
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte.
• Einbau und Austausch von „Nicht Original Ersatzteilen“.
• Nicht „Bestimmungsgemäßer Verwendung“.

- Ausfälle der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Wir empfehlen Ihnen:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanweisung durch.

Diese Bedienungsanweisung soll es Ihnen erleichtern, Ihre Maschine kennenzulernen und ihre bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanweisung enthält wichtige Hinweise, wie Sie mit der Maschine sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer der Maschine erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanweisung müssen Sie unbedingt die für den Betrieb der Maschine geltenden Vorschriften Ihres Landes beachten.

Die Bedienungsanweisung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei der Maschine aufbewahren. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An der Maschine dürfen nur Personen arbeiten, die im Gebrauch der Maschine unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanweisung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von Holzbearbeitungsmaschinen allgemein anerkannten technischen Regeln zu beachten.

Allgemeine Hinweisekj

• Überprüfen Sie nach dem Auspacken alle Teile, auch Lieferumfang, auf eventuelle Transportschäden. Bei Beanstandungen muss sofort der Zubringer und Hersteller verständigt werden.
• Spätere Reklamationen werden nicht anerkannt.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalersatzteile. Diese erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen die Artikelnummer sowie Typ und Baujahr des Gerätes an.

Sicherheitshinweise ⚠

- In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen.

Sicherheitshinweise

• Beachten Sie alle diese Hinweise, bevor und während Sie mit der Säge arbeiten.
• Bewahren Sie diese Sicherheitshinweise gut auf.
• Unbenutzte Geräte sollten an einem trockenen, verschlossenen Ort und außerhalb der Reichweite von Kindern aufbewahrt werden.
• Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.
• Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Werkzeug nicht, wenn Sie müde sind.
• Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.
• Warnung! Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.
• Warnung: Bevor irgendwelche in diesem Handbuch beschriebenen Wartungsarbeiten ausgeführt werden, den Zündkerzenstecker ziehen.
• Geben Sie die Sicherheitshinweise an alle Personen, die an der Maschine arbeiten, weiter.
• Vorsicht! Durch das rotierende Sägeblatt besteht Verletzungsgefahr für Hände und Finger.
• Setzen Sie die Säge nicht Regen aus und benutzen Sie die Maschine nicht in feuchter oder nasser Umgebung.
  • Sorgen Sie für gute Beleuchtung.
• Sägen Sie nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
• Tragen Sie geeignete Arbeitskleidung! Weite Kleidung oder Schmuck können vom rotierenden Sägeblatt erfasst werden.
• Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.
• Tragen Sie bei langen Haaren ein Haarnetz.
  • Vermeiden Sie abnormale Körperhaltung.
• Die Bedienungsperson muss mindestens 18 Jahre alt sein. Auszubildende müssen mindestens 16 Jahre alt sein, dürfen aber nur unter Aufsicht an der Maschine arbeiten.
• An der Maschine tätige Personen dürfen nicht abgelenkt werden
• Kinder vom Gerät mit laufendem Motor fernhalten.
• Halten Sie den Arbeitsplatz von Holzabfällen und herumliegenden Teilen frei.
• Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
• Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug berühren. Halten Sie sie vom Arbeitsplatz fern.
• An der Maschine tätige Personen dürfen nicht abgelenkt werden.
• Beachten Sie die Motor- und Sägeblatt-Drehrichtung. Nur Sägeblätter verwenden, deren höchstzulässige Geschwindigkeit nicht geringer ist als die maximale Spindelgeschwindigkeit der Kreissäge und des zu schneidenden Werkstoffes.
  • Die Sägeblätter dürfen in keinem Fall nach dem Ausschalten des Antriebs durch seitliches Gegendrücken gebremst werden.
• Bauen Sie nur gut geschärfte, rissfreie und nicht verformte Sägeblätter ein.
• Verwenden Sie keine Kreissägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS - Stahl).
• Nur die vom Hersteller empfohlenen Sägeblätter verwenden, die EN 847-1 entsprechen, mit einem Warnhinweis, bei Wechseln des Sägeblattes darauf zu achten, dass die Schnittbreite nicht kleiner und die Stammblattdicke des Sägeblattes nicht größer ist als die Dicke des Spaltkeiles.
• Fehlerhafte Sägeblätter müssen sofort ausgetauscht werden.
• Benützen Sie keine Sägeblätter, die den in dieser Gebrauchsanweisung angegebenen Kenndaten nicht entsprechen.
• Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.
  • Abgenutzten Tischeinsatz austauschen.
• Arbeitsstellung stets seitlich vom Sägeblatt.
  • Die Maschine nicht soweit belasten, daß sie zum Stillstand kommt.
• Achten Sie darauf, dass abgeschnittene Holzstücke nicht vom Zahnkranz des Sägeblattes erfasst und weggeschleudert werden.
• Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeblatt.
• Zum Beheben von Störungen oder zum Entfernen eingeklemmter Holzstücke die Maschine ausschalten. - Zündkerzenstecker ziehen -
• Bei ausgeschlagenem Sägespalt die Tischeinlage erneuern. Die Maschine ausschalten und Netz- bzw. Zündkerzenstecker ziehen.
• Umrüstungen, sowie Einstell-, Mess-, und Reinigungsarbeiten nur bei abgeschaltetem Motor durchführen. - Zündkerzenstecker ziehen -
• Überprüfen Sie vor dem Einschalten, dass die Schlüssel und Einstellwerkzeuge entfernt sind.
• Beim Verlassen des Arbeitsplatzes den Motor ausschalten und Zündkerzenstecker ziehen.
• Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossener Reparatur oder Wartung sofort wieder montiert werden.
• Die Sicherheits-, Arbeits-, und Wartungshinweise des Herstellers, sowie die in den technischen Daten angegebenen Abmessungen müssen eingehalten werden.
• Die einschlägigen Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Regeln müssen beachtet werden.
• Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten.

• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

• Überprüfen Sie das Werkzeug auf eventuelle Beschädigungen!

• Vor weiterem Gebrauch des Werkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
• Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Werkzeugs sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.
• Dieses Werkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur durch eine Fachkraft ausgeführt werden, indem Original Ersatzteile verwendet werden; andernfalls können Unfälle für Benutzer entstehen.
• Falls erforderlich, geeignete persönliche Schutzausrüstung tragen. Dies könnte beinhalten:

- Gehörschutz zur Vermeidung des Risikos, schwerhörig zu werden;

- Atemschutz zur Vermeidung des Risikos, gefährlichen Staub einzuatmen.

- Beim Hantieren mit Sägeblättern und rauen Werkstoffen Handschuhe tragen. Sägeblätter müssen, wann immer praktikabel, in einem Behältnis getragen werden.

• Die Bedienperson muss über die Bedingungen informiert werden, die die Lärmwerte beeinflussen (z. B. Sägeblätter, die zur Verringerung der Geräuschentwicklung konstruiert wurden, Pflege von Sägeblatt und Maschine).
• Fehler in der Maschine, einschließlich der Schutzeinrichtungen und des Sägeblattes, sind, sobald sie entdeckt werden, der für die Sicherheit verantwortlichen Person zu melden.
• Beim Transportieren der Maschine nur die Transportvorrichtungen verwenden und niemals die Schutzvorrichtungen für Handhabung und Transport verwenden.
  • Alle Bedienpersonen müssen angemessen in der Verwendung, der Einstellung und der Bedienung der Maschine geschult sein.
• Sägen Sie kein Schnittgut, welches Fremdkörper wie z.B. Drähte, Kabel oder Schnüre enthält.
• Nur scharfe Sägeblätter verwenden.

Bestimmungsgemäße Verwendung ⚠️

• Die Brennholzkreissäge ist ausschließlich mit dem angebotenen Werkzeug zum Bearbeiten von Holz konstruiert.
• Die Maschine entspricht der gültigen EG Maschinenrichtlinie.
• Die Maschine ist für einschichtigen Betrieb ausgelegt, Einschaltdauer S 6 - 40%.
• Die Säge ist ausschließlich zum Querschnittsägen von Brennholz mit max. 1 m Länge und min.∅ 170 mm konstruiert.
• Die Maschine darf nur im Freien betrieben werden.
• Die Wippkreissäge ist als 1-Mann-Bedienplatz ausgelegt und nur im Außenbereich zu verwenden.
• Die Wippkreissäge ist eine transportable Kreissäge. Sie ist nur zum Querschneiden von Brennholz mit Zuführwippe lt. technischen Daten einsetzbar.
• Die Säge ist ausschließlich zum Querschnittsägen von Brennholz konstruiert.
- Unabhängig vom Holzdurchmesser darf nur 1 Werkstück auf die Wippe gelegt werden.
• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten und vollzählig in gut lesbaren Zustand halten.
• Der Arbeits- und Umgebungsbereich der Maschine muss frei von störenden Fremdkörpern sein, um Unfälle vorzubeugen.
- Grundsätzlich müssen die zu trennenden Hölzer frei von Fremdkörpern wie Nägel und Schrauben sein.
- Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Bedienungsanweisung benutzen. Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen).
• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten angegebenen Abmessungen müssen eingehalten werden.
• Die zutreffenden Unfallverhütungsvorschriften und die sonstigen allgemein anerkannten sicherheitstechnischen Regeln müssen eingehalten werden.
• Die Maschine darf nur von Personen genutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Hersteller für daraus resultierende Schäden aus.
• Die Maschine darf nur mit Originalzubehör und Originalwerkzeugen des Herstellers genutzt werden.
- Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht; das Risiko dafür trägt allein der Benutzer.
- Es dürfen nur Sägeblätter eingesetzt werden, die der Europäischen Norm EN 847-1 entsprechen.
- Achten Sie auf eine ausreichende Beleuchtung.
- Achten Sie darauf, dass die Maschine beim Aufbau standsicher auf festem Grund steht.
- Um die Maschine dürfen sich keine Stolperstellen befinden.
• Die Maschine darf ohne Absaugung nur im Freien betrieben werden.

Rüsten und Einstellen der Maschine

• Umrüst-, Einstell-, Mess- und Reinigungsarbeiten nur bei ausgeschaltetem Motor durchführen.
• Nach dem kompletten Stillstand der Säge Netzstecker ziehen.
• Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossenen Reparatur- und Wartungsarbeiten sofort wieder montiert werden.
• Nur gut geschärfte, rissfreie und nicht verformte Sägeblätter verwenden.
• Es dürfen nur Sägeblätter eingesetzt werden, die der Europäischen Norm EN 847-1 entsprechen.

Restrisiken ⚠️!

Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Verletzungsgefahr für Finger und Hände durch das rotierende Sägeblatt bei unsachgemäßer Führung des Werkstücks.
• Gefährdung der Gesundheit durch Holzstäube oder Holzspäne.
• Unbedingt persönliche Schutzausrüstungen wie Augenschutz und Staubmaske tragen.
• Gefährdung der Gesundheit durch Lärm. Beim Arbeiten wird der zulässige Lärmpegel überschritten. Unbedingt persönliche Schutzausrüstungen wie Gehörschutz tragen.
• Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Desweiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanweisung insgesamt beachtet werden.
• Verletzungen durch defektes Sägeblatt. Das Sägeblatt regelmäßig und vor jedem Einsatz auf Unversehrtheit überprüfen
• Beim Einsatz von Sonderzubehör muss die dem Sonderzubehör beigefügte Bedienungsanweisung beachtet und sorgfältig gelesen werden.

Achtung Unfallgefahr!

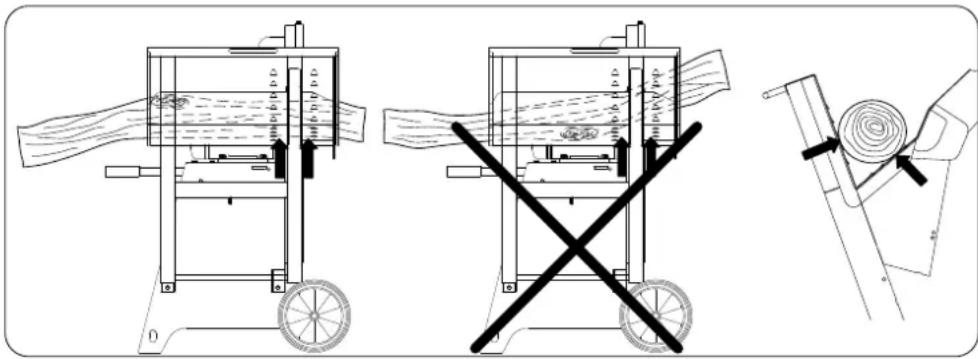

Das Holz muss immer beidseitig des Sägeblattes im Prisma der Wippe aufliegen. (siehe Pfeile)

Achtung Unfallgefahr! Sicherheitsschuhe tragen.

Achtung Unfallgefahr! Gehörschutz tragen. Schutzbrille tragen.

Achtung Unfallgefahr! Vor Inbetriebnahme Bedienungsanleitung lesen.

Netzstecker ziehen! Vor Sägeblattwechhsel, Reparaturen, Reinigung und Wartung der Maschine.

Schulung der Betreiber

• Geben Sie die Sicherheitshinweise an alle Personen weiter, die an der Maschine arbeiten.
• An der Maschine tätige Personen dürfen nicht abgelenkt werden.
• Halten Sie Kinder von der an das Netz angeschlossenen Maschine fern.
• Eng anliegende Kleidung tragen. Schmuck, Ringe und Armbanduhren ablegen.
• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten und in lesbarem Zustand halten.
• Vorsicht beim Arbeiten: Verletzungsgefahr für Finger und Hände durch das rotierende Schneidwerkzeug.
• Während des Betriebes sind regelmäßige Pausen einzuhalten.
• Während des Betriebes sind Sicherheitsschuhe und Schutzkleidung zu tragen.

Standsicherheit

• Achten Sie darauf, dass die Maschine beim Aufbau und im Betrieb standsicher auf festem Grund steht.
• Der Arbeitsplatz muss gut ausgeleuchtet sein.
• Um die Maschine dürfen sich keine Stolperstellen befinden.

Technische Daten
		FX-WKS1500
Artikelnummer 59051079922
Baumaße
Gesamtlänge mm 860
Gesamtbreite mm 775
Gesamthöhe mm 990
Wippenauflage mm 735
Sägeblatt ø mm 500/505
Lehrlaufdrehzahl Motor 1/min 2800
Schnittgeschw. Sägeblatt m/sec 74
Gewicht	kg	69
Antrieb
Motor	V/Hz	220 - 240 / 50
Aufnahmeleistung P1	kW	2,6
Abgabeleistung P2	kW	1,8
Betriebsart		S6 / 40%
Nennstrom	A	10,6
Arbeitsdaten
Schnitthöhe Rundholz	max. mm	170
Scheitholz	max. mm	250
Bretter	max, mm	260
Technische Änderungen vorbehalten!

Geräuschkennwerte

Die nach EN 23746 für den Schallleistungspegel bzw. EN 31202 (Korrekturfaktor k3 nach Anhang A.2 von EN 31204 berechnet) für den Schalldruckpegel am Arbeitsplatz ermittelten Geräuschemissionswerte betragen unter Zugrundelegung der in ISO 7904 Anhang A aufgeführten Arbeitsbedingungen

Schallleistungspegel in dB
Leerlauf LwA / Bearbeitung LwA 98	104
Schalldruckpegel am Arbeitsplatz in dB
Leerlauf LqAeq / Bearbeitung LqAeq 89	/ 95

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den aktuellen, am Arbeitsplatz vorhandene Immissionspegel beeinflussen, beinhalten die Eigenart des Arbeitsraumes, andere Geräuschquellen, z.B. die Zahl der Maschinen und anderer benachbarter Arbeitsvorgänge. Die zulässigen Arbeitswerte können von Land zu Land variieren. Die Information soll jedoch den Anwender befähigen, eine Abschätzung von Gefährdung und Risiko vorzunehmen.

Lieferumfang

Entnehmen Sie alle Teile aus dem Karton und prüfen diese auf Vollständigkeit. (S. 2)

1. Grundrahmen mit Wippe, Motor, Schalter
2. Schlüssel mit Arretierstift
3. Strebe hinten
4. Fuß links und rechts hinten
5. Sägeblatt.
6. Strebe links und rechts
7. Laufrad 2 Stück
   8 -13 Beipackbeutel mit Kleinteilen.
8. Schutzhaube montiert
9. Schutzwinkel
10. Schutzdeckel
11. Wippenschutz 2 Stück

8-13 Beipackbeutel befüllt mit:

29 x Linsen- Flanschkopfschraube M 8x16 (Abb. 8a)
29 x Sperrzahnmutter M 8 (Abb.8b)
2 x Sechskantschraube M 6x12 (Abb.9a)
2 x Sperrzahnmutter M6 (Abb. 9b)
2 x Scheibe D 20 mm (Abb. 10)
2 x Sicherungsscheibe ohne Kappe D 18 mm (Abb. 11)
2 x Linsenschraube M 4x60 (Abb. 12b)
2 x Sperrzahnmutter M 4 (Abb. 12a)
1 x Sechskantschraube M 5x12 (Abb.13e)
1 x Bundbuchse (Abb. 13g)
2 x Kunststoffscheibe (Abb.13 b)
1 x Gelenkbuchse (Abb.13c)

1 x Sechskantmutter selbstsichernd M 5 (Abb. 13h)
1 x Abdeckblech mit Einpressschraube (Abb.13a)
1 x Sechskantmutter selbstsichernd M 6 (Abb.13d)
4 x Flachrundkopfschraube M6x12 (Abb.17a)
4 x Scheibe D6 (Abb.17b)
4 x Sechskantmutter, selbstsichernd M6 (Abb.17c)

Montage

Die Wippkreissäge ist aus Verpackungsgründen nicht komplett montiert und sie muss auf einer komplett ebenen Fläche montiert werden.

A Gegen Beschädigung Karton der Verpackung oder Ähnliches auf den Fußboden legen.

Grundrahmen aus der Verpackung nehmen und die Maschine mit der

Wippenseite darauf ablegen. (Abb. A).

B. Radachse leicht anheben, jeweils eine Scheibe (10) und ein Laufrad (7) (außenseite siehe Bild B3,B4) beidseitig auf die Achse schieben.
Sicherungsscheibe (11) mit dem Sägeblattschlüssel an die Achse anlegen und mit dem Hammer auf die Welle schlagen. (Sicherungsscheibe gegen herabfallen mit Klebeband sichern) (Abb. B1, B2, B3, B4).

C. Fuß links und rechts (4 a,b,) an die Grundplatte mit je 4 Linsen-Flanschkopfschrauben M8x16 (8 a) und Sperrzahnmutter M8 (8 b) montieren. (Abb. C1, C2, C3, C4).

Alle Gestellschrauben von Hand leicht anziehen.

D. Strebe hinten (3) mit 4 Linsen-Flanschkopfschrauben M8x16 (8 a) und Sperrzahnmutter M8 (8 b) an die montierten Füße anschrauben.

Strebe links und rechts (6 a ,b,) mit je 5 Linsen- Flanschkopfschrauben M8x16 (8 a) und Sperrzahnmutter M8 (8 b) seitlich an die Füße (4 a, b) montieren. (Abb. D1, D2, D3).

E Maschine auf die Füße stellen, Kabelband aufschneiden, den Rasthebel entsichern und Wippe nach außen kippen. (Abb. E1, E2, E3).

Alle Gestellschrauben gut festziehen. Hier ist es wichtig dass die Wippkreissäge auf einer Ebenen Fläche steht.

Wippenschutz (17) an der Innenseite der Wippe mit je 2 Flachrundkopfschrauben M6 x 12, 2 Scheiben 6mm und 2 selbst sichernden Muttern M6 montieren und fest anziehen.

Achten Sie darauf dass die Flachrundkopfschrauben von außen eingeführt werden. (Abb. E3)

F. Schutzwinkel (15) mit 2 Linsen-Flanschkopfschrauben M8x16 (8 a) und Sperrzahnmutter M8 (8 b) an den rechten hinteren Fuß montieren. (Abb. F)

G. Schutzhaube mit Schutzdeckel (14 und 16) aus der Verpackung nehmen, 2 Sechskantschrauben unten und oben lösen und den Schutzdeckel abnehmen.

Zur Montageerleichterung den vorderen Sägeblattflansch entfernen.

Schutzhaube (14) über den Sägeblattflansch schieben, mit 5 Linsen-Flanschkopfschrauben M8x16 (8 a) und Sperrzahnmutter M8 (8 b) befestigen und festziehen. (Abb. G1, G2, G3).

H Schutzdeckel (14) mit den 2 Scharnieren an die Schutzhaube mit 2 Sechskantschrauben M6x12 (9 a) und 2 Sperrzahnmuttern M6 (9 b) montieren und festziehen. (Abb. H1, H2, H3).

I. Abdeckblech kpl. mit Einpressschraube (13a) montieren, dazu 1 Sechskantschraube M5 x 12 (13e) durch die angeschraubte Schutzhaube von der Sägeblattseite einführen, Kunststoffscheibe (13b), Abdeckblech (13a) und Kunststoffbuchse (13g) auf die Sechskantschraube (13e) schieben dann mit der Sechskantmutter selbstsichernd M5 (13h) minimal anziehen.

Abdeckblech muss sich bewegen können.

Kunststoffscheibe (13b) auf den Gewindebolzen des Abdeckbleches(13a) schieben und in die kreisförmige Aussparung einführen. Gelenkbuchse verzinkt (13c) aufschieben und mit selbstsichernder Sechskantmutter M5 (13d) sichern. (Abb. I1, I2, I3, I4, I5). Jetzt bitte beide Schraubverbindungen leicht anziehen. Das Blech muss sich leicht bewegen können.

J. Sägeblatt aufsetzen, mit Flansch, Scheibe und Sechskantmutter von Hand anschrauben.

Arretierstift einstecken und Mutter mit Sägeblattschlüssel gut anziehen.

Arretierstift wieder entfernen. (J1, J2, J3, J4).

Achtung ! Beim Einsetzen des Sägeblattes auf die richtige Drehrichtung achten.

Verwenden Sie beim Einsetzen und Anziehen des Sägeblattes immer Handschuhe.

K. Blattschutz schließen und mit den Sechskantschrauben oben und unten sichern.

L. Elektrokabel durch den Gestellfuß führen, Schalter mit 2 Linsenkopfschrauben M4x60 (12b) und Sperrzahnmutter (12a) festschrauben.

Sägeblattschlüssel und Arretierstift (2) in die Aussparung stecken.

M. Prüfen Sie ob das Sägeblatt mittig steht, bei Bedarf lösen Sie die beiden Sechkantschrauben (M1) an der Wippenachse (M1, M2) und richten die Wippe nach dem Sägeblatt aus (M3). Nach dem ausrichten die Sechskantschrauben (M2) wieder fest anziehen.

!Funktionstest der Wippe und Sägeblatt durchführen.

Maschine ans Netz anschließen und Probelauf durch kurzes Einschalten durchführen.

Wippensperre und Transport.

• Zum Transsport der Wippkreissäge die Wippensperre in Position (1) einrasten. (N1)
• Maschine vorsichtig nach vorne kippen und transportieren. (N2, N3)

Netzanschluss der Maschine

• Netzanschlussleitungen überprüfen. Keine fehlerhaften Leitungen verwenden. Siehe Elektrischer Anschluss.
  • Die Motor- und Werkzeugdrehrichtung beachten siehe „Elektrischer Anschluss“.
• Installationen, Reparaturen und Wartungsarbeiten an der Elektroinstallation dürfen nur von Fach-leuten ausgeführt werden.
• Zum Beheben von Störungen die Maschine abschalten. Netzstecker ziehen.
• Beim Verlassen des Arbeitsplatzes den Motor ausschalten. Netzstecker ziehen.
• Auch bei geringfügigem Standortwechsel Maschine von jeder externen Energiezufuhr trennen! VorWiederinbetriebnahme

die Maschine wieder ordnungsgemäß an das Netz anschließen!

• Der kundenseitige Netzanschluss muss mit einem Fehlerstromschutzschalter mit einem Bemessungsdifferenzstrom von maximal 30 mA abgesichert sein.
• Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen und den örtlichen EVE-Vorschriften entsprechen.
• Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H 07 RN. Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Schadhafte Elektro-Anschlussleitungen

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Mögliche Ursachen:

• Druckstellen, wenn Anschlussleitungen durch Fenster- oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
• Risse durch Alterung der Isolation. Solche schadhaften Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind auf Grund der Isolationsschäden lebensgefährlich!.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, daß beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen und den örtlichen EVE-Vorschriften entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H 07 RN. Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

- Verlängerungsleitungen müssen bis 25 m Länge einen Querschnitt von 1,5 Quadratmillimeter, über 25 m Länge mindestens 2,5 Quadratmillimeter aufweisen.

- Der Netzanschluss wird mit 16 A träge abgesichert.

Drehstrommotor

• Netzspannung muß 380÷420 V / 50 Hz betragen.
• Netzanschluss und Verlängerungsleitungen müssen 5adrig sein =3 P + N + SL.
• Verlängerungsleitungen müssen einen Mindest-Querschnitt von 1,5 mm ^2 aufweisen.
• Der Netzanschluss wird maximal mit 16 A abgesichert.
• Bei Netzanschluss oder Standortwechsel muss die Drehrichtung überprüft werden, gegebenenfalls muss die Polariität
  getauscht werden. (Drehrichtungsänderung)

Wechselstrommotor

• Netzspannung muss 220÷240 V / 50 Hz betragen.
• Verlängerungsleitungen müssen bis 25 m Länge einen Mindest-Querschnitt von 1,5 mm ^2 , über 25 m Länge einen Mindest-Querschnitt von 2,5 mm ^2 aufweisen.
• Der Netzanschluss wird maximal mit 16 A abgesichert.

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektrofachkraft durchgeführt

werden.

Bei Rückfragen bitte folgende Daten angeben:

• Motorenhersteller; Motortype
  • Stromart des Motors
• Daten des Maschinen- Typenschildes
• Daten der Elektrosteuerung

Bei Rücksendung des Motors immer die komplette Antriebseinheit mit Elektrosteuerung einsenden.

Motor-Bremseinrichtung

Die Bremse bremst den Antriebsmotor der Sägewelle innerhalb 10 s ab.

Die elektrische Bremsung wird nach max.14 s unterbrochen.

Dauert der Bremsvorgang länger als 10 s. darf die Maschine nicht mehr betrieben werden, da Bremse defekt. Maschine muss unbedingt von der Spannungsversorgung getrennt werden. Mit der Fehlerbehebung darf nur eine Elektrofachkraft beauftragt werden.

Betriebsart / Einschaltdauer

Der Elektromotor ist für Betriebsart S 6 - 40 % dimensioniert.

S6 = Durchlaufbetrieb mit Aussetzbelastung

40% = Bezogen auf 10 min. 4min. Belastung; 6min. Leerlaufbetrieb

Bei Überlastung des Motors schaltet dieser selbsttätig ab, da ein Wicklungsthermostat in der Motorenwicklung eingelassen ist. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten.

Elektrischer Anschluss

• Die Maschine mit CEE-Stecker am Netz anschließen, Zuleitung muss mit 16 A abgesichert sein.
- Am Betriebsschalter die Maschine einschalten, die Sägewelle läuft an.
- Drehrichtung überprüfen! (ggf. Polarität tauschen)
- Beim Ausschalten wird die Sägewelle innerhalb 10sec. abgebremst.

Drehrichtungsänderung

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften bzw. dem örtlichen EVU-Vorschriften entsprechen.

• Beachten Sie vor der Inbetriebnahme die Sicherheitshinweise.
• Sämtliche Schutz- und Hilfseinrichtungen müssen montiert sein.
• Den Hauptschalter (Abb. L) betätigen.
• Nach dem kompletten Stillstand der Säge den Netzstecker ziehen.
• Funktionsprüfung vor Arbeitsbeginn.
• Mit beiden Händen am Griff die Wippe zum Sägeblatt schwenken.
• Danach die Wippe in Ausgangsposition bringen.
• Das zu sägende Holz darf nicht mit der Hand fixiert werden.

• Die Säge ist ausschließlich zum Querschnittsägen von Brennholz mit max. 1 Meter Länge konstruiert.

- Unabhängig vom Holzdurchmesser darf nur ein Stück mit min. ∅ 60 mm auf die Wippe gelegt werden.

⚠️ Falls die Säge irgendwelche Fehler aufweist diese sofort ausschalten (Abb. L) und Netzstecker ziehen.

Sägen

1 Warten Sie, bis das Sägeblatt die volle Drehzahl erreicht hat.
2 Legen Sie das Holz in die Wippe.
3 Fassen Sie mit beiden Händen an den Griff der Wippe und führen sie diese gleichmäßig an das Sägeblatt heran.
4 Üben Sie beim Sägen nur soviel Druck auf die Wippe aus, dass die Drehzahl des Sägeblattes nicht abfällt.
5 Entfernen Sie das Schnittholz aus der Wippe, nachdem diese wieder in die Ausgangstellung zurückgekehrt ist und das Sägeblatt abgedeckt ist. Legen Sie dann das nächste Holz auf.

⚠️ Achtung!

Lassen Sie die Maschine während des Betriebes nicht unbeaufsichtigt.

Schalten Sie die Maschine aus wenn nicht weitergearbeitet wird und ziehen Sie den Netz- bzw. Zündkerzenstecker.

Arbeitsende

• Hauptschalter (Abb. L) betätigen und Stillstand der Maschine abwarten.
• Warten sie bis das Sägblatt komplett zum Stillstand gekommen ist.
• Allgemeine Wartungshinweise beachten.
• Trennen sie die Maschine von der Stromanbindung.
• Bringen Sie die Wippe in Transportstellung und sichern Sie diese mit der Wippensperre.

Wartung

⚠ Wartungs-, Instandsetzungs- und Reinigungsarbeiten sowie Funktionsstörungen nur bei ausgeschaltetem Antrieb vornehmen (Netztecker abziehen).

Vor Beginn der Wartungs- oder Kontrollmaßnahmen muss man den Arbeitsbereich reinigen und geeignetes Werkzeug in gutem Zustand bereithalten.

Die hier angegebenen Zeitabstände beziehen sich auf normale Benutzungsbedingungen; wenn also die Maschine starker Belastung ausgesetzt ist, verringern sich diese Zeiten dementsprechend.

Die Maschinenverkleidungen, Blenden und Steuerungs hebel mit einem weichen, trockenen oder leicht mit neutralem Reinigungsmittel angefeuchteten Tuch reinigen. Keine Lösungsmittel wie Alkohol oder Benzin verwenden, weil sie die Oberflächen angreifen können.

Öle und Schmierfette außerhalb der Reichweite von unbefugtem Personal halten; die Anweisungen auf den Behältern aufmerksam durchlesen und genau befolgen; direkten Kontakt mit der Haut vermeiden und nach Benutzung gut abspülen.

⚠ Umrüst-, Einstell- und Reinigungsarbeiten nur bei ausgeschaltetem Motor und gezogenen Netzstecker durchführen.

Instandhaltung

Schalten Sie den Motor aus und lassen Sie ihn abkühlen. Ziehen sie den Netz- bzw. Zündkerzenstecker.

Überprüfen Sie den allgemeinen Zustand der Maschine. Achten Sie auf lockere Schrauben, fehlerhafte Ausrichtung oder Klemmen von beweglichen Teilen, Bruch von Teilen und jede andere Bedingung, die den sicheren Betrieb beeinträchtigen könnte.

Entfernen Sie alle Fremdkörper und andere Materialien, die sich auf dem Sägeblatt und der Einheit angesammelt haben. Reinigen Sie die Maschine nach jeder Verwendung. Verwenden Sie dann ein hochwertiges und dünn üssiges Maschinenöl, um alle beweglichen Teile zu schmieren.

⚠️ Verwenden Sie niemals einen Hochdruckreiniger, um Ihre Maschine zu reinigen. Wasser kann in dichte Bereiche der Maschine und des Getriebegehäuses eindringen und Schäden an Spindeln, Zahnrädern, Lagern oder dem Motor verursachen. Der Einsatz von Hochdruckreinigern führt zu einer verkürzten Lebensdauer und reduziert die Wartungsfreundlichkeit.

Geübte Handwerker können kleine Reparaturen an der Maschine selbst durchführen.

• Sägeblatt regelmäßig überprüfen. Verwenden Sie nur gut geschärfte, rissfreie und nicht verformte Sägeblätter. Nur Werkzeuge einsetzen die der Europäischen Norm EN 847-1 entsprechen.
• Abgenutzte Wippeinlage sofort austauschen.
• Nach allen Wartungs- und Reinigungsarbeiten alle Sicherheitseinrichtungen überprüfen.
• Überprüfen Sie dass keine Werkzeuge oder sonstigen Teile an oder in der Maschine sich be nden, bevor diese wieder in Betrieb genommen wird.
• Eventuelle Sägemehlverstopfungen am Auswurf entfernen.

Sägeblattwechsel (Abb. J4)

1 Ziehen sie den Netz- bzw. Zündkerzenstecker.
2 Stillstand abwarten und abkühlen lassen.
3 Der Sägeblattwechsel kann nur in Brennholzschnittstellung vorgenommen werden.
4 Seitendeckel öffnen.
5 Den Arretierungsstift (1) durch den unteren Sägeblattschutz zum Arretieren des Sägeblattes stecken.
6 Sägeblatt mit dem mitgelieferten Schlüssel (2) lösen.
7 Nehmen Sie vorsichtig das Sägeblatt ab. Tragen Sie dazu Sicherheitshandschuhe. (Achtung Verletzungsgefahr)!
8 Bevor Sie das neue Sägeblatt einsetzen, säubern Sie den Flansch mit einem Lappen oder Pinsel.
9 Setzen Sie das Sägeblatt und den Flansch wieder ein und ziehen Sie die Flanschmutter wieder fest an.
10 Entfernen Sie nun den Arretierungsstift damit sich das Sägeblatt wieder frei drehen kann.
11 Seitendeckel schließen.
12 Funktionstest der Wippe und Sägeblatt durchführen.

⚠️ Achtung! Beim Einsetzen des Sägeblattes auf die richtige Laufrichtung achten!

Störungabhilfe

Störung Mögliche Ursache Abhilfe
1. Sägeblatt löst sich nach Abschalten des Motors	Befestigungsmutter zu leicht angezogen Befestigungsmutter anziehen (Rechtsgewinde)
2. Motor läuft nicht an •	Ausfall NetzsicherungVerlängerungsleitung defektAnschlüsse an Motor oder Schalter nicht in OrdnungMotor oder Schalter defekt	Netzsicherung prüfenVerlängerungsleitung austauschenVon Elektrofachkraft prüfen lassen
3. Motor falsche Drehrichtung	Kondensator defektFalschanschluss	Von Elektrofachkraft prüfen lassenVon Elektrofachkraft Polarität der Wandsteckdose tauschen lassen
4. Motor bringt keine Leistung, die Sicherung, spricht an	Querschnitt der Verlängerungsleitung nicht ausreichendÜberlastung durch stumpfes Sägeblatt	siehe „Elektrischer Anschluss“Sägeblatt wechseln
5. Brandfl ächen an der Schnittfl äche	stumpfes Sägeblattfalsches Sägeblatt	Sägeblatt schärfen, austauschenSägeblatt austauschen
6. Säge bremst nach Ausschalten nicht ab	Mechanische Bremse defekt Bremse erneuern lassen
7. Motor läuft unregelmäßig	Schalter defektVerlängerungsleitung defekt	Wenden Sie sich an den Service
8. Motor überhitzt	Luftstrom zum Motor eingeschränkt.	Den Antriebsmotor nicht mit Elementen zudecken.

Elektrotechnische Wartungsarbeiten dürfen nur von einer Elektrofachkraft durchgeführt werden!

Beim Entsorgen der Maschine müssen die örtlichen gesetzlichen Bestimmungen eingehalten werden. Bitte wenden Sie sich im Falle einer Entsorgung an den Hersteller.

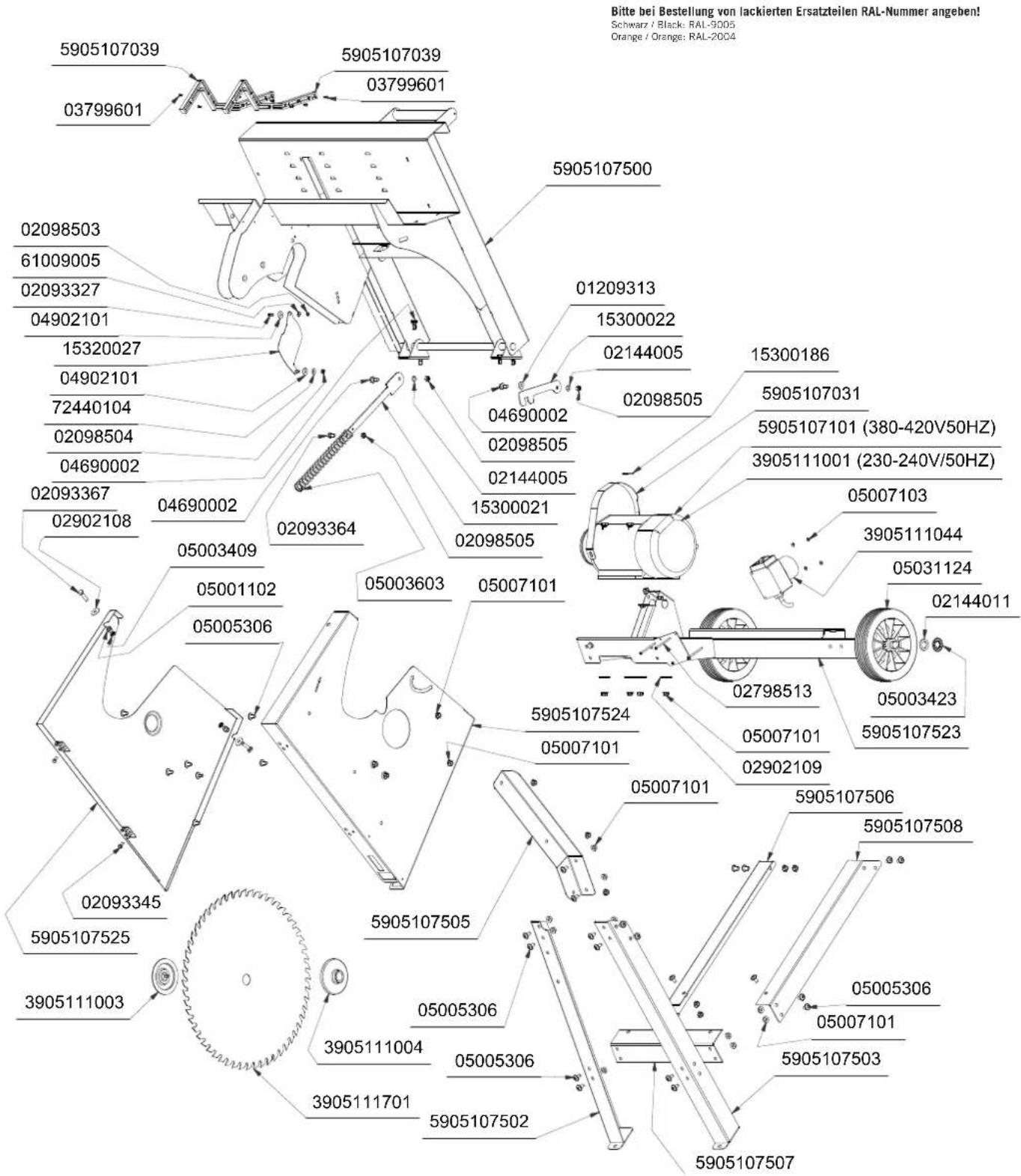

Zur Einwandfreien und schnellen Ersatzteilbestellung sind folgende Angaben notwendig:

1. Maschinentyp
2. Maschinen-Nummer
3. Bezeichnung und Bestell-Nummer des Ersatzteiles.
4. Bei Ersatzteilbestellung der elektr. Ausrüstung sind die Daten der Typenschilder von Motor und Schalter aufzuführen.
5. Bei lackierten Ersatzteilen die RAL-Nummer.
6. Die Stückzahl des gewünschten Ersatzteiles.
7. Genaue Angaben über Adresse sowie Versandart.

Manufacturer:

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

scheppach Fabrikation von

Holzbearbeitungsmaschinen GmbH

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69

D-89335 Ichenhausen

Poštovani kupci,

Želimo vam mnogo zadovoljstva i uspjeha pri radu s novom nagibnom kružnom pilom.

NAPOMENA:

Prema važećem njemačkom Zakonu o odgovornosti za proizvode, proizvođač ovog uređaja ne odgovara za štete koje nastanu na ovom uređaju ili koje ovaj uređaj uzrokuje u slučaju:

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

FUXTEC GmbH - Kappstraße 69 - D-71083 Herrenberg-Gültstein

Internet: http://www.fuxtec.de

5905107039 03799601 5905107039 03799601 5905107500 02098503 61009005 02093327 04902101 15320027 04902101 72440104 02098504 04690002 02093367 02902108 04690002 02093364 05003409 05001102 05005306 5905107524 5905107523 5905107506 5905107508 5905107525 3905111003 02093345 5905107525 3905111004 5905111701 5905107502 5905107507 5905107524 5905107523 5905111044 05031124 02144011 3905111044 05071101 02902109 05007101 5905107524 5905107523 5905107523 390511102 0503603 05007101 2798513 5905111444 5905111444 3905111444 2798513 5905111444 3905111444 2798513 5905111444 3905111444 2798513 5905111444 3905111444 2798513 590511146666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666

220-240V / 50 Hz 2,6 kW

380 - 420 / 50 HZ 3,0 kW

switch A○XS XP 1 ST B○3 4 C○5 6 7 8 STP protector M 3~ E○(olivine wire) PE Connection shell

Konformitätserklärung
CE

DE	erklärt folgende Konformität gemäß EU-Richt-line und Normen für den Artikel
GB	hereby declares the following conformity under the EU Directive and standards for the following article
FR	déclare la conformité suivante selon la directive UE et les normes pour l'article
IT	dichiara la seguente conformità secondo le direttive e le normative UE per l'articolo
CZ	prohlašuje následujici shodu podle smernice EU a norem pro výrobek
HU	az EU-irányelv és a vonatkozó szabványok sze-rinti következo megfeleloségi nyilatkozatot teszi a termékre
HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article
RO	declară următoarea conformitate corespunzător directivelor și normelor UE pentru articolul
TR	Normlari geregince asagídaki uygunluk açıkla masını sunar.
FIN	vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit
PL	deklaruje, ze produkt jest zgodny z nastepujacy-mi dyrektywami UE i normami
SLO	izjavlja sledeco skladnost z EU-direktivo in nor-mami za artikel

Brennholzwippkreissäge - FX-WKS 1500

	2009/105/EC
	2006/95/EC
	2006/28/EC
	2005/32/EC
X 2014/30/EU
	2004/22/EC
	1999/5/EC
	97/23/EC
	90/396/EC
X 2011/65/EU

Standard references: EN 847-1:2005+A12007, EN 1870-6:2002+A1:2009; EN ISO 12100:2010 EN ISO 13857:2008, EN 60204-1:2006; EN 60204-1/A1:2009;

Ichenhausen, den 29.09.2016

R.Bauer

Unterschrift / Reinhold Bauer/ Konstruktionsleiter

Art.-No. 590051079922

Nur für EU-Länder. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektro- werkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwer- tung zugeführt werden.

GB
