BEDIENUNGSANLEITUNG E214C Fuxtec

Original-Bedienungsanleitung

40V Kettensäge

E212C / E214 C

ACHTUNG:itte lesen Sie sich vor Arbeitsbeginn das Betriebshandbuch aufmerksam durch, da es alle wichtigen Informationen und Sicherheitshinweise enthalt, deren Einhaltung die Voraussetzung fur den ordnungsgemaiBen Gebrauch these Gerates ist.

Deutsche Fassung 03
English Version 40
Versione italiana 74
Version française 108
Version en español 140

Deutsche Fassung

Verwendete Symbole 4
Symbole am Gerät 4
Zu Ihrer Sicherheit 5
Benutzer 5
Bestimmungsgemäß Verwendung 5
Allgemeine Sicherheitschinweise fur Elektrowerkzeuge 6
Sicherheitshinweise fur Kettensagen 10
Technische Daten 16
Auf einen Blick 17
Gebrauchsanweisung 18
Montage. 19
Benutzung 27
Entsorgungshinweise 37
Gewährleistung: 38
CE-Konformitätserklarung 39

Verwendete Symbole

WARNING!

Bezeichnete eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

VORSICHT!

Bezeichnete eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.

HINWEIS

Bezeichnet Anwendungstipps und wichtige Informationen

Symbole am Gerät

Allgemeiner Gefahrenhinweis!

Vor Inbetriebnahme Bedienungsanleitungesen!

Tragen Sie eine Schutzbrille.

Gehorschutz benutzen.

Gerät vor Regen schützen und bei Regen nicht im Freien stehen!
lassen!

Entsorgungshinweise

Garantierter Schalleistungspegel beträgt 103 dB.

Gleichspannung

V0

Kettengeschwindigkeit

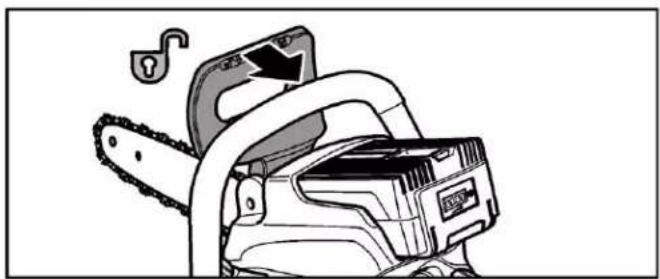

Kettenbremse lose

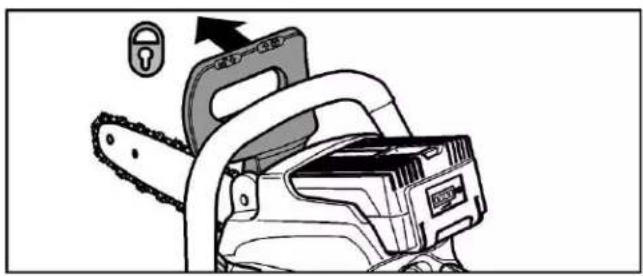

Kettenbremse aktivieren

Verriegelung / Entriegelung Kettenabdeckung

Vorgeschriebene Laufrichtung Sägekette

Erhöhen / Verringern der Kettenspannung

Zu Ihrer Sicherheit

WARNING!

Vor Gebrauch des Gartengeräteslesen und danach handeln:

• die vorliegende Bedienungsanleitung,
• die Bedienungsanleitung des mitgelieferten Zubehörs (Ladegerät, Akku),
• die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung.

Benutzer

Dieses Gartengerät ist nicht davon bestimmt, von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und / oder mangelndem Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gartengerät zu benutzen ist. Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Bestimmungsgemäß Verwendung

Dieses Gerät ist ausschließlich

• zum Sagen von Holz und Fällen von Bäumen im privaten Bereich bestimmt,
• nicht zum Sagen von Plastik, Mauerwerk oder Baummaterialien, die nicht

aus Holz sind, geeignet,

• zu verwenden entsprechend den in dieser Bedienungsanleitung gegebenen Beschreibungen und Sicherheitshinweisen.

Jeder andere Gebrauch ist nicht bestimmungsgemäß.

Der nicht bestimmungsgemäß Gebrauch hat den Verfall der Garantie und die Ablehnung jeglicher Verantwortung seitens des Herstellers zur Folge. Der Benutzer haftet für alle Schäden an Dritten und deren Eigentum.

Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschrieben und ausgelieferten technischen Zustand.

Eigenmächtige Veränderungen an dem Gerät schlieben eine Haftung des Herstellers für darauf resultierende Schäden aus.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff Elektrowerkzeug bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
• Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

• Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose

passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
• Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Hand-schuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder large Haare können von sich bewegenden Teilen erfasst werden.
• Wenn Staubabsaug-/- auffangeinrichtungen montiert werden können, vergewissem Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.
• Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.

Verwendung und Behandlung des Akkuwerkzeuges

• Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
• Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den

Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörerteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

• Bewahren Sie unbenutzte Elektrowerk-zeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
• Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerkzeuges

• Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
• Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgebung führen.
• Halten Sie den nicht benutzten Akku fern von Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen klinen. Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann

Verbrennungen oder Feuer zur Folge haben.

• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten.

Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspüssen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Service

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Kettensägen

• Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeitsmen mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.
• Halten Sie die Kettensäge immer mit ihrer rechten Hand am hinteren Griff und ihrer linken Hand am vorderen Griff. Das Festhalten der Kettensäge in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und darauf nicht angewendet werden.
• Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, da die Sägekette in Berührung mit dem eigenen Netzkabel kommt kann. Der Kontakt der Sägekette mit einer spannungsführenden Leitung kann metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
• Tragen Sie Schutzbrille- und Gehörschutz. Weitere Schutzausrücktung für Kopf, Höhe, Beine und Fußwerte wird empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch umherfliegenden Spanmaterial und zufälliges Berühren der Sägekette.

• Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb auf einem Baum besteht Verletzungsgefahr.

• Achten Sie immer auf festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicheren und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen wie auf einer Leiter können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Kettensäge führen.

• Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zusückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen
• Seien Sie besonderss vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das)dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.
• Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrrem Körper abgewandt. Bei Transport oder Aufbewährung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfälliger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.
• Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder freißen oder das Rückschlagrisiko erhöhen.
• Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrolle.
• Nur Holz sagen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist. Beispiel: Verwenden Sie die Kettensäge nicht zum Sagen von Plastik, Mauerwerk oder Baummaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.

Ursachen und Vermeidung eines Rückschlags

Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt. Eine Berührung mit der Schienenspitze kann in manchen Fälle zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung des Bedieners geschlagen wird.

Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene rasch in Bedienerrichtung zusückstoßen.

Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollen den Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu konnen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

• Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschlieben. Bringen Sie ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten konnen. Wenn geeignete Maßnahmen getroffen werden, kann der Bediener die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.
• Vermeiden Sie eine abnormale Körperhaltung und sagen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen erhöglich.
• Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschieren und Sägekatten können zum Reifen der Kette und/oder zu Rückschlag führen.
• Halten Sie sich an die Anweisungen des Herstellers für das Scharfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag.

Zusätzliche Sicherheitshinweise

• Machen Sie sich vor dem Gebrauch ausfuhrlich mit der Sägetechnik von Kettensägen vertraut. Hinweise finden Sie in der Fachliteratur. Wir empfehlen den Besuch von geeigneten Schulungen.
• Dieses Gerät ist nicht damit bestimmt, von Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollenn beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Schalten Sie bei folgenden Bedingungen das Gerät ab und entfernen Sieden Akku:
• wenn das Gerät unbeaufsichtigt gelassen wird;
• vor der Überprüfung, Reinigung oder sonstigen Arbeiten am Gerät;
• wenn das Gerät beginnnt, übermöig stark zu vibrieren.
• Vergewissern Sie sich während des Sägevorgangs, dass sich keine Personen (insbesondere Kinder) oder Tiere im Arbeitsbereich aufhalten.
• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine und Drahte, die von der Kettensäge erfasst und weggeschleudert werden konnten, damit keine Gefährung von Personen oder Verschleib des Gerätes zustande kommt.
• Achten Sie darauf, dass die Sägekette nicht mit dem Boden oder anderen Gegenständen in Berührung kommt.
• Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen.
• Lassen Sie bei Arbeitsunterbrechungen das Gerät nie unbeaufsichtigt und bewahren Sie es an einem sicheren Ort auf.
• Schalten Sie die Kettensäge beim Transport zu anderen Arbeitsstellen immer ab.
• Stellen Sie sicher, dass alle Schutzvorrichtungen und Griffe bei Benutzung des Gerätes montiert sind. Versuchen Sie niemals, ein unvollständig montiertes Gerät oder ein Gerät mit nicht zulässigen Modifikationen in Betrieb zunehmen.
• Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschreibenben und ausgelieferten technischen Zustand. Eigenmächtige Veränderungen am Gerät schreiben eine Haftung des Herstellers für darauf resultierende Schäden aus.

• Ersatzteile müssen den vom Hersteller festgelegten Anforderungen entsprechen. Verwenden Sie dazu nur Original-Ersatzteile oder die vom Hersteller zugelassenen Ersatzteile.itte beachten Sie beim Austausch die mitgelieferten Einbauhinweise und entfern den sie vorher den Akku.

• Lassen Sie Reparaturen ausschließlich von einer qualifizierten Fachkraft oder einer Fachwerkstatt durchführren.

• Schalten Sie die Kettensäge immer aus, bevor Sie sie zu anderen Arbeitsplatzen transportieren.

Sicherheitshinwelle für das Ladegerät

• Halten Sie das Ladegerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages.
• Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
• Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Wenn das Stromversorgungskabel beschädigt ist, muss es durch den Hersteller, seinen Servicebeauftragten oder eine andere qualifizierte Person ersetzt werden, um Gefahren zu vermeiden. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
• Legen Sie keine Gegenstände auf das Ladegerät und stellen Sie es nicht auf weichen Oberflächen ab. Es besteht Brandgefahr.
• Überprüfen Sie immer, ob die Netzspannung der auf dem Typenschild des Ladegerats angegebenen Spannung entspricht.
• Benutzen Sie niemals das Ladegerät, wenn Kabel, Stecker oder das Gerät selbst durch äußerliche Einwirkungen beschädigt sind. Bringen Sie das Ladegerät zur{nachsten Fachwerkstatt.
• Öffnen Sie auf keinen Fall das Ladegerät. Im Fall einer Störung setzen sie sich mit dem Fuxtec Kundenservice in Verbindung

Sicherheitshinweise für Li-Ionen Akkus

• Offnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

• Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.

• Bei Beschädigung und unsachgemäßem Gebrauch des Akkus konnen Dämpfe austreten. Führren Sie Frischluft zu unduchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe konnen die Atemwege reizen.

• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
• Verwenden Sie nur Original-Akkus mit der auf dem Typenschild Ihres Elektrowerkzeugs angegebenen Spannung. Bei Gebrauch anderer Akkus, z.B. Nachahmungen, aufgearbeiteter Akkus oder Fremdfabrikaten, besteht die Gefahr von Verletzungen sowie Sachschäden durch explodierende Akkus.
• Die Akkuspannung muss zur Akku- Ladespannung des Ladegerätes passen. Ansonsten besteht Brand- und Explosionsgefahr.
• Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
• Durch spitze Gegenstände wie z.B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommt und der Akku brennen, rauchen, explodieren oder überhitzen.

Gerausch und Vibration

HINWEIS

Werte für den A-bewertete Gerauschpegel sowie die Schwingungsgesamtwerte der Tabelle "Technische Daten" entnehmen.

VORSICHT!

Die angegebenen Messwerte gelten für neue Geräte. Im tätiglichen Einsatz verändern sich Gerausch- und Schwingungswerte.

HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander ver-wendet werden.

Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist ist oder bereits lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

VORSICHT!

Bei einem Schalldruck über 85 dB(A) Gehorschutzlagen.

Technische Daten

Gerät			Kettensäge
Typ			E212C	E214C	E216C
Nennspannung		V=	40
Akkutypen	EP 20	Ah	2,0
	EP 40	Ah	4,0
	EP 60	Ah	6,0
Kettengeschwindigkeit (Leerlauf)		m/s	10
Länge der Sägeschiene		mm	310	360	410
Anzahl der Treibglieder			45	52	57
Füllmenge Öltank		ml	160
Gewicht entsprechend EPTA procedure 1/2003 (ohne Akku, Sägeschiene und Sägekette)		kg	4,5
Akku-Gewicht	EP 20	kg	0,9
	EP 40	kg	1,3
	EP 60	kg	1,7

A-bewerteter Geräuschpegel entsprechend ISO 22868, EN 3744:
Schalldruckpegel LpA	dB(A)	89
Schalleistungspegel LwA	dB(A)	103
Unsicherheit K	dB	3
Schwingungsgesamtwert entsprechend ISO 22867:
Emmisisonwert ah	m/s2	3,5
Unsicherheit K	m/s2	1,5

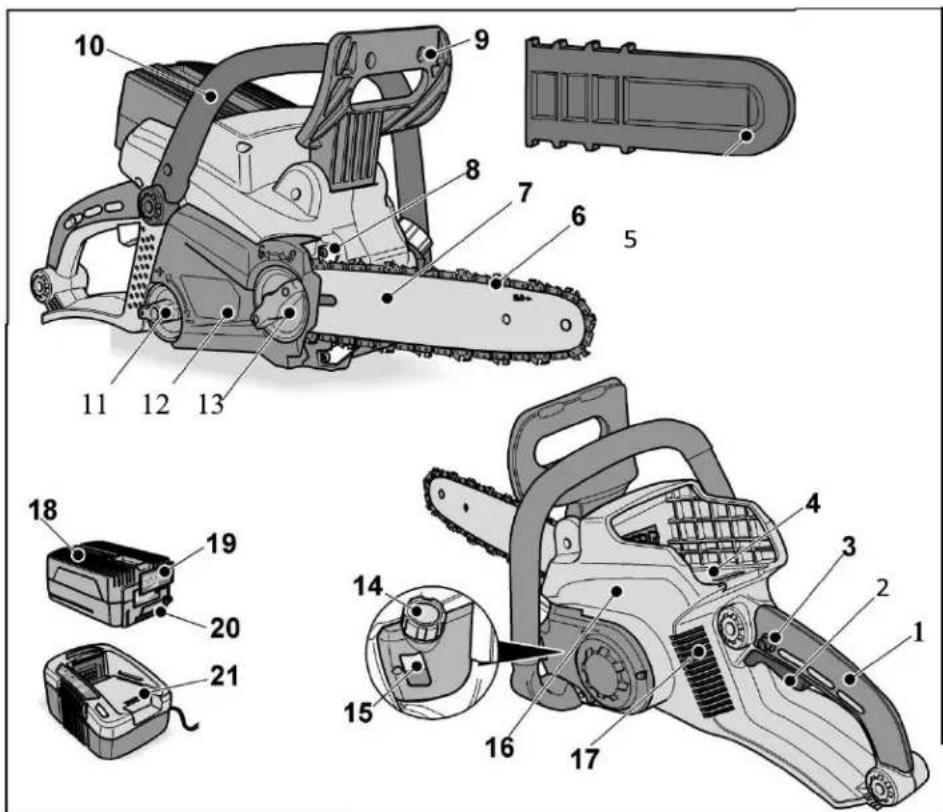

Auf einen Blick

In dieser Anleitung werden verschiedene Kettensagen beschreiben. Die Darstellung kann im Detail vom erworbenen Gerät abweichen.

1 Hinterer Handgriff
2 Ein-/Ausschalter
3 Einschaltspere

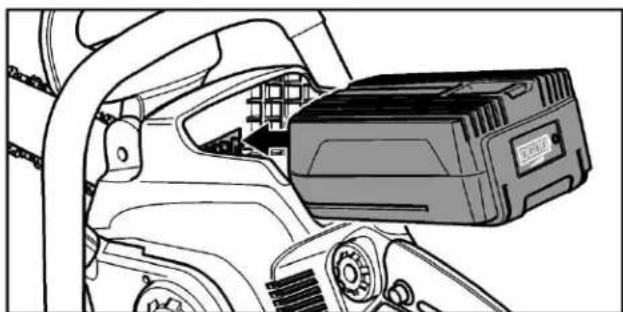

4 Einschubschacht für Akku
5 Schutzabdeckung
6 Sägekette
7 Sageschiene
8 Krallenanschlag
9 Handschutz/Kettenbremse
10 Bügelgriff
11 Kettenspannad
12 Kettenabdeckung
13 Handrad
14 Öltankverschluss

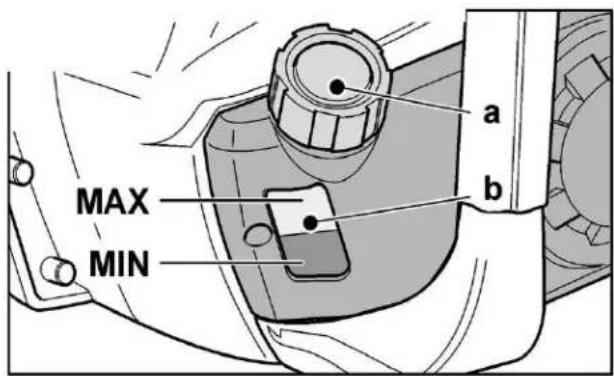

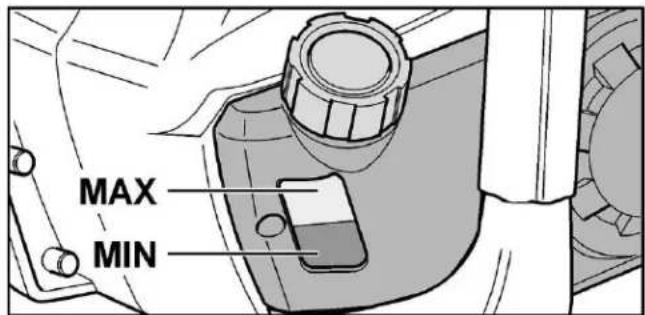

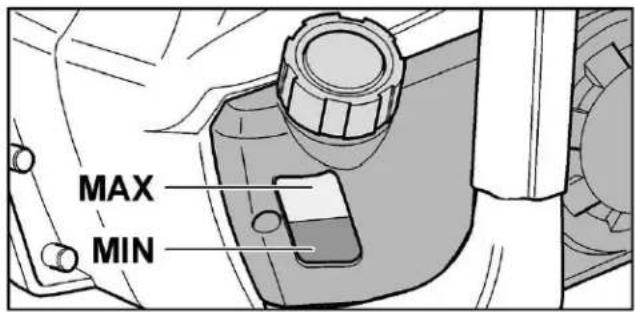

15 Öltank mit Füllstandsanzeige
16 Gehäuse
17 Entlüftungsöffnungen
18 Akku EP20 (2,0 Ah), EP40 (4,0 Ah), EP60 (6,0 Ah)
19 Entriebelungstaste für Akku

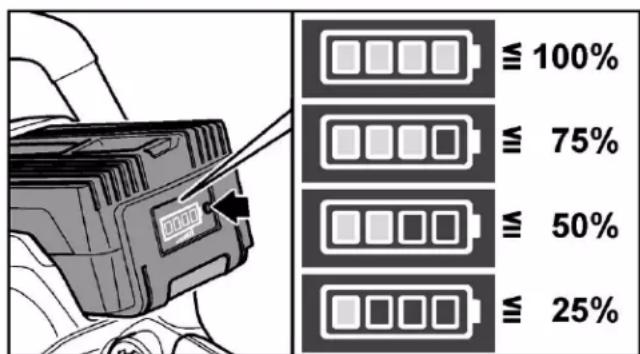

20 LED Akkuzustands-Anzeige 21
21 Ladegerät

Gebrauchsanweisung

WARNING!

Schalten Sie bei folgenden Bedingungen das Gerät ab und entfern den Akku:

• wenn das Gerät unbeaufsichtigt gelassen
• vor der Überprüfung, Reinigung oder sonstigen Arbeiten am Gerät;
• wenn das Gerät beginnnt, übermöig stark zu vibrieren.

Vor der Inbetriebnahme

Gerä auspacken und auf Vollständigkeit der Lieferung und Transportschäden kontrollieren.

HINWEIS

Die Akkus (optional; abhängig vom Lieferumfang) sind bei Lieferung nicht vollständig geladen. Vor dem ersten Betrieb die Akkus vollständig laden. Siehe dazu die Bedienungsanleitung des Ladegerätes.

Montage

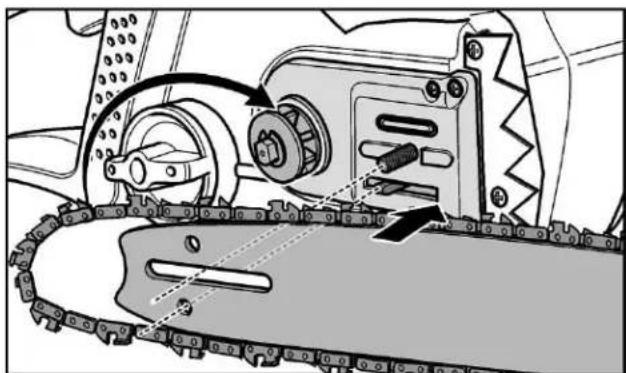

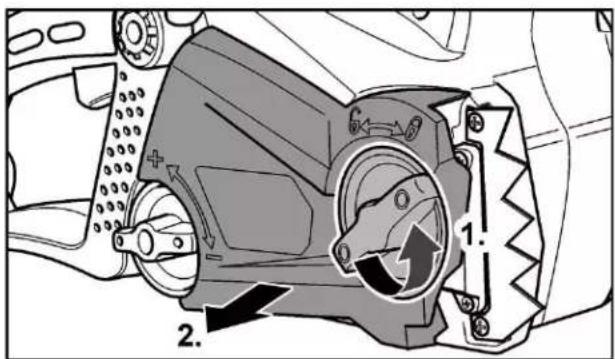

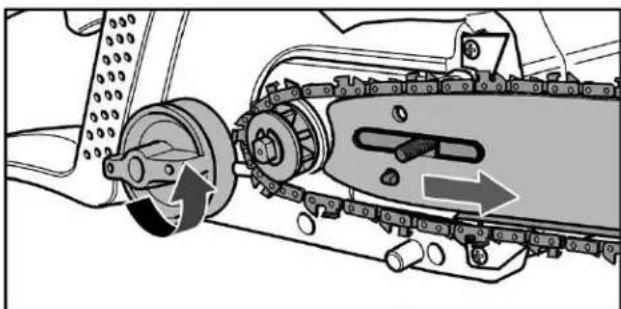

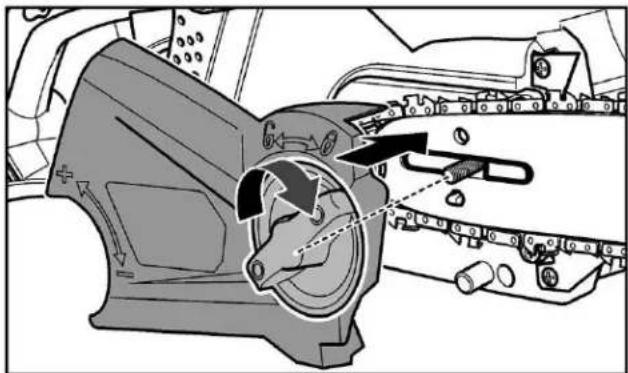

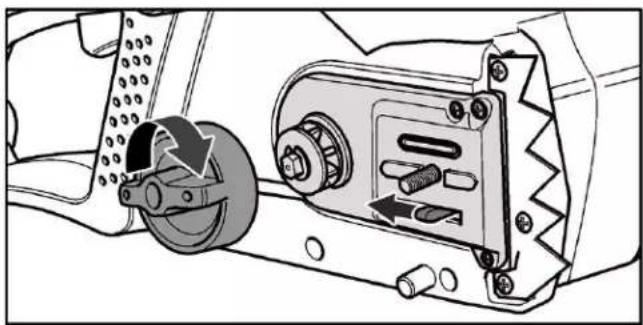

Sägenschiene und Sägekette montieren

WARNING!

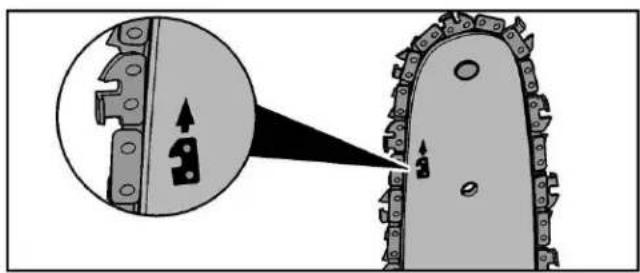

• Die Zähne der Sägekette sind sehr scharf! Bei allen Arbeiten an der Kette müssen Schutzhandschuhe getragen werden. Verletzungsgefahr!
• Eine falsch montierte Sägekette führt zu unkontrolliertem Schneidverhalten des Gerätes! Bei Montage der Kette auf die vorgeschriebene Laufrichtung achten!
• Legen Sie die Kettensäge auf einer geraden Fläche ab.
• Lösen Sie das Handrad (1.) undnehmen Sie die Kettenabdeckung ab (2.).

• Drehen Sie das Kettenspannad im Uhrzeigersinn, um die Sägeschiene soweit wie möglich an das Kettenrad zu schiben.

• Legen Sie die Sägekette um die Sägeschiene, am Oberteil der Schiene beginnend. Die Sägekette in die umlaufende Nut einlagen. Achten Sie beim Auflegden der Kette auf die korrekte Laufrichtung der Kette.

• Setzen Sie die Sageschiene mit dem Langloch auf den Stehbolzen und den Führungsbolzen an der Kettensäge.
• Legen Sie die Sägekette um das Kettenrad.

• Ziehen Sie das Kettenspannrad gegen den Uhrzeigersinn an, so dass sich die Kette spannt. Die Sägekettearf nicht durchhängen, sollte sich aber in der Mitte der Sageschiene 1-2 Millimeter von der Sageschiene abziehen lessen.

• Drehen Sie die Sägekette von Hand, um diese auf einen einwandfrei Lauf zu prufen. Sie muss frei in der SchieneGLEiten.
• Setzen Sie die Kettenabdeckung auf. Ziehen Sie das Handrad zur Befestigung der Schiene und der Kettenabdeckung fest an.

HINWEIS

Die Spannung einer neuen Kette muss nach weniger Arbeitsminutes kontrolliert und nachgestellt werden. Schalten Sie dazu das Gerät aus, enthalten Sie den Akku und betätigten Sie die Kettenbremse.

Kettenöl einfllen

VORSICHT!

• Füllen Sie nur umweltfreundliches Qualitäts-Kettenschmieröl (gemäß RAL-UZ 48) in die Kettensäge.
• Verwenden Sie kein bebrauchtes Öl. Altöl kann bei längerem und wiederholtem Hautkontakt Hautkrebs verursachen und ist umweltschädlich! Altöl hat nicht die erforderlichen Schmiereigenschaften und ist für die Kettenschmierung ungeeignet.
• Ein anderes als das empfohlene Öl kann Schäden an der Schiene, an der Kette und am Schmiersystem verursachen.
• Achten Sie darauf, dass kein Schmutz inden Öltank gelangt.
• Vermeiden Sie es, Öl zu verschütten. Wischen Sie verschüttetes Öl unbedingt auf.

Drehen Sie den Öltankdeckel (a) ab.
- Füllen Sie das Kettenschmieröl vorsichtig ein, bis die obere Markierung der

Ölfüllstandsanzeige (b) erreicht ist. Fülmenge Öltank: max. 160 ml

• Drehen Sie den Öltankdeckel (a) von Hand fest zu.

Akku einsetzen/wechseln

• Akku laden wie in der Bedienungsanleitung des Ladegerätes beschrieben.
• Geladenen Akku bis zum vollständigen Einrasten in das Elektrowerkzeug eindrücken.

• Zum Entnehmen die Entriegelungstaste drücken (1.) und Akku herausziehen (2.).

VORSICHT!

Bei Nichtgebrauch die Kontakte des Akkus schützen. Lose Metallteile konnen die Kontakte kurzschreiben, es besteht Explosions- und Brandgefahr!

Kettenbremse

WARNING!

Prüfen Sie vor jedem Gebrauch den einwandfreiien Betrieb der Kettenbremse. Andernfalls verwenden Sie die Kettensäge nicht und halten diese von einer qualifizierten Fachkraft oder einer Fachwerkstatt reparieren. Die Kettensäge verfügt als Schutzeinrichtung über eine Kettenbremse, welche die Kette im Falle eines Rückschlags im Bruchteil einer Sekunde stillsetzt. Bei einem Rückschlag wird die Kettenbremse automatisch durch den Kontakt des Handschutzes mit der linken Hand ausgelöst. Halten Sie deshalb die Kettensäge immer mit beiden Händen fest.

Manuelles Aktivieren der Kettenbremse

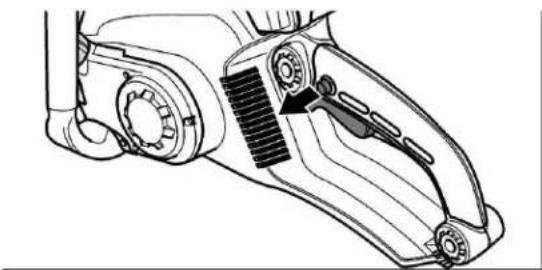

• Kippen Sie den Handschutz in Richtung der Sageschienenspitze.

Lösener Kettenbremse

• Ziehen Sie den Handschutz in Richtung des Bügelgriffs

Prufen der Kettenbremse

• Stellen Sie die Kettensäge auf einer sicheren Fläche ab.
• Losen Sie die Kettenbremse.

• Halten Sie die Kettensäge mit beiden Händen fest.

• Schalten Sie die Kettensäge an. Die Sägekette lauft.

• Kippen Sie den Handschutz in Richtung der Sageschienenspitz. Die Kette muss sofort stehenbleiben! Andernfalls verwenden Sie die Kettensäge nicht und setzen diese von einer qualifizierten Fachkraft oder einer Fachwerkstatt reparieren.
• Reinigen Sie nach der Arbeit regelmäßig die sightbaren Mechanismen der Kettenbremse von Spanen und Sägeresten.

Kettenschmierung

VORSICHT!

Gerätarf nur mit ausreichend Kettenschmieröl betrieben werden. Unzureichende Schmierung verringgert die Lebensdauer des Gerätes.

• Prufen Sie die Ölmenge anhand der Ölfullstandsanzeige.

• Kettenöl nachfüllen

VORSICHT!

• Füllen Sie nur umweltfreundliches Qualitäts-Kettenschmieröl (gemäß RAL-UZ 48) in die Kettensäge.
• Verwenden Sie kein gebrauchtes Öl. Altöl kann bei längerem und wiederholtem Hautkontakt Hautkrebs verursachen und ist umweltschädlich! Altöl hat nicht die erforderlichen schmireigenschaften und ist für die Kettenschmierung ungeeignet.
• Ein anderes als das empfohlene Öl kann Schäden an der Schiene, an der Kette und am Schmiersystem verursachen.
• Achten Sie darauf, dass kein Schmutz in den Öltank gelangt.
• Vermeiden Sie es, Öl zu verschütten. Wischen Sie verschüttetes Öl unbedingt auf.
• Kontrollieren Sie anhand der transparenten Ölfüllstandsanzeige (b), ob

noch ausreichend Kettenöl zur Schmierung vorhanden ist.

• Drehen Sie den Öltankdeckel (a) ab. Vor dem Öffnen ggf. Tankdeckel und Einfullstutzen reinigen.
• Füllen Sie das Kettenschmieröl vorsichtig ein, bis die obere Markierung der Ölfüllstandsanzeige (b) erreicht ist.
• Drehen Sie den Öltankdeckel (a) von Hand fest zu.
• Prufen Sie den Kettenölstand auch während des Betriebes und füssen ggf. Kettenöl nach.

Kettenschmierung prufen

• Gerät starten (siehe Abschnitt Ein- und ausschalten).
• Laufende Sägekette eine Zeit ca. 15 cm über eine geeignete Oberfläche halten. Bei ausreichender Kettenschmierung bildet das von der Sägekette abspritzende Öl eine leichte Spur.

Gerä einschalten/ausschalten

Gerä einschalten

WARNING!

Sicherstellen, dass die Sägekette noch nicht zum Schnitt angesetzt ist und keine sonstigen Gegenstände berührt.: Verletzungsgefahr!

• Halten Sie die Kettensäge mit beiden Händen fest und vergewissern Sie sich, dass keine Personen (insbesondere Kinder) oder Tiere in unmittelbarer Höhe befinden.
• Vergewissern Sie sich, dass die Kettenbremse vor dem Starten der Kettensäge gelöst ist. Ziehen Sie hierfür den Handschutz in Richtung des Bügelgriffs zurück.

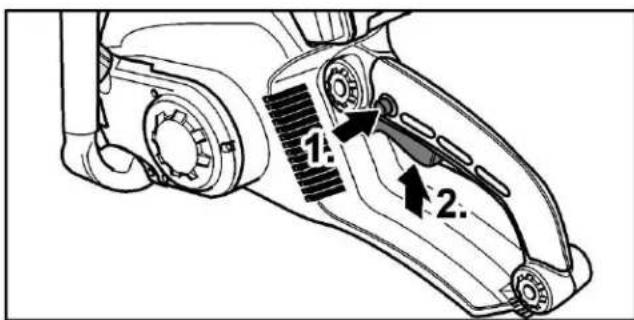

• Drücken Sie die Einschalsperre und halten diese gedrückt (1.). Siehe Bild)nachste Seite
• Drücken Sie den Ein-/Ausschalter (2) und die Kettensäge lauft los. Siehe Bild)nachste Seite

• Lassen Sie die Einschaltspere wieder los.

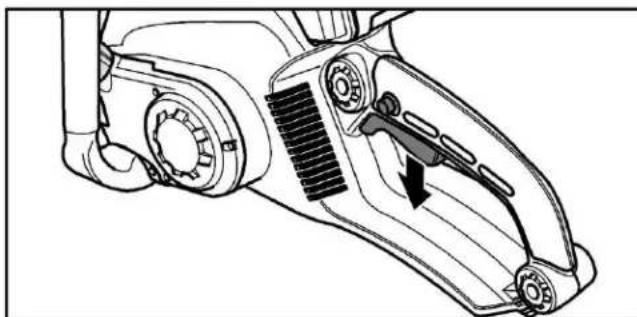

Gerä ausschalten

• Lassen Sie den Ein/Aus-Schalter los.

Anzeige des Ladezustandes

• Durch Drücken der Taste am Akku kann an den LED der Akkuzustands-Anzeige der Ladezustand geprüft werden.

Die Anzeige erlischt nach 5 Sekunden. Blinkt eine der LED, muss der Akku geladen werden. Wenn nach dem Drücken der Taste keine LED leuchtet, ist der Akku defekt und muss ersetzt werden.

Benutzung

WARNING!

Machen Sie sich vor dem Gebrauch ausfuhrlich mit der Sägetechnik von Kettensägen vertraut (siehe Grundlegende Arbeitstechnik). Verletzungsgefahr!

Lassen Sie niemals Kinder die Kettensäge benutzen. Lassen Sie keine Personen diese Kettensäge benutzen, die nicht die Bedienungsanleitung gelesen oder angemessene Anleitungen zur sicheren und korrekten Benutzung der Kettensäge erhalten haben.

Wir empfehlen den Besuch von geeigneten Schulungen. Die hier aufgeführten Hinweise dieren nur zur Ergänzung!

Vor jeder Anwendung

• Prufen Sie alle Teile auf festen Sitz und sightbare Defekte.
• Prufen Sie das Gerät auf korrekte Kettenspannung.
• Überprüfen Sie die Funktion der Kettenbremse.
• Kettenschmierung überprüfen.
• Prufen Sie, ob keine Leckagen auftreten.

Richtige Haltung

Verletzungsgefahr!

• Nie auf instabilen Untergründen arbeiten!
• Nie über Schulterhöhe arbeiten!
• Nie auf Leitern stehend arbeiten!
• Nicht zuweit yorgebeugt arbeiten!
• Das Gerät nur bei gänstigen Witterungs- und Geländebedingungen verwenden!
  Stehen Sie mit beiden Beinen sicherauf dem Boden.
• Achten Sie auf Hindernisse im Arbeitsbereich.
• Bei der Arbeit ist das Gerät immer mit beiden Händen festzehalten!

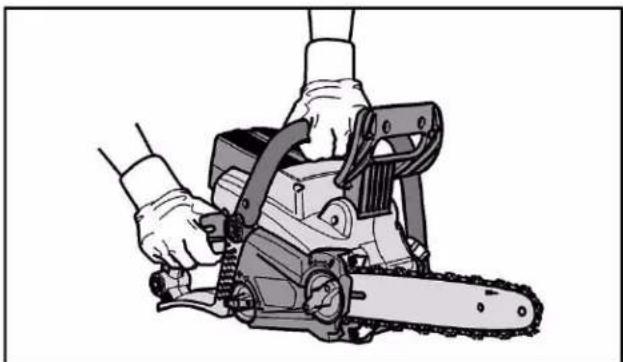

• Halten Sie das Gerät:
• mit der linken Hand am Bügelgriff.
• mit der rechten Hand am Handgriff.
• ausbalanciert in einer sicheren Haltung.

So sagen Sie richtig!

• Suchen Sie den Arbeitsbereich ab und entfern den Sie störende Gegenstände.
• Zu Arbeitsbeginn die Sicherheit des Gerätes überprüfen (siehe: „Vor jeder Anwendung" auf der Seite zuvor).

• Gerät wie vorgeschreiben in beiden Höhe gehmen.

• Schalten Sie die Kettensäge ein, bevor Sie zum Schnitt ansetzen.

• Üben Sie einen gleichmäßigen Druck auf das Gerät aus, jedoch nicht mit übermäßiger Gewalt.
• Setzen Sie das Gerät nach Möglichkeit mit dem Krallenanschlag an dem zu sagenden Ast an.

Nach der Benutzung

Verletzungsgefahr!

Schalten Sie immer den Motor aus, bevor Sie das Gerät aus der Hand legen! Sägekette lauft nach Loslassen des Ein-/ Ausschalters noch für kurze Zeit weiter.

• Motor stoppen.
• Abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind.
• Akku entfernen.
• Schutzhülle auf Schneidwerk aufstecken.
• Kettenbremse aktivieren.
  Gerat abkühlen lessen.

Grundlegende Arbeitsstechnik

Verletzungsgefahr!

Dieser Abschnitt behandelt die grundlegende Arbeitstechnik imUmgang mit dem Gerät. Die hier gegebenen Informationen ersetzen nicht die langjährige Ausbildung und Erfahrung eines Fachmanns.

Vermeiden Sie jeder Arbeit, für die Sie nicht ausreichend qualifiziert sind! Ein unbedachter Umgang mit dem Gerät kann schwerste Verletzungen bis hin zum Tod zur Folge haben!

Sagetechnik

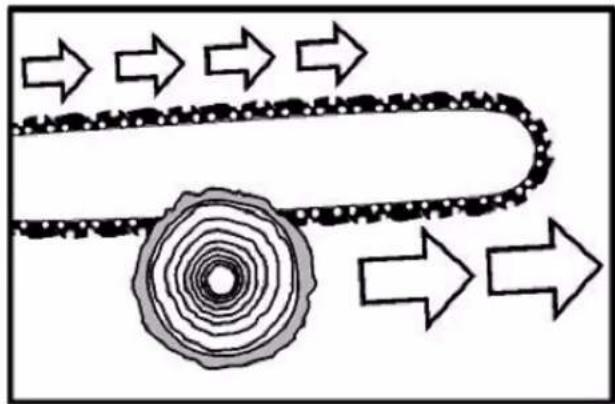

Ziehendes Sagen

Bei dieser Technik wird mit der Unterseite der Sageschiene von oben nach unten gesagt.

Die Sägekette schiebt hierbei das Gerät vorwärts vom Anwender weg. Hierbei bildet die Vorderkante des Gerätes eine Stütze, die die beim Sägen entstehenden Kräfte am Baumstamm abfängt. Beim ziehenden Sägen hat der Anwender wesentlich mehr Kontrolle über das Gerät und kann Rückschläge better vermeiden. Daher sollte bevorzugt diese Sägetechnik angewandt werden.

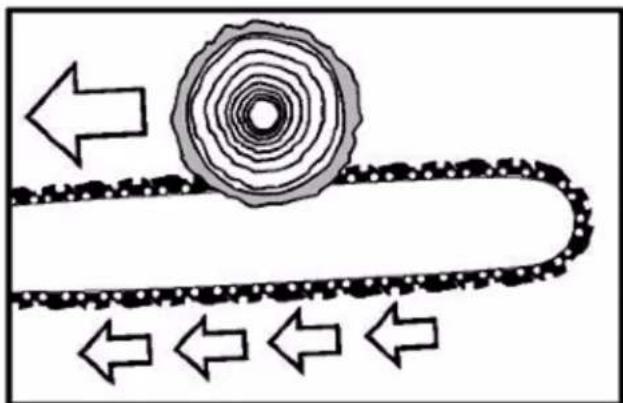

Schiebendes Sagen

Bei dieser Technik wird mit der Oberseite der Sageschiene von unten nach oben gesagt.

Die Sägekette schiebt hierbei das Gerät rückwärts zum Anwender hin.

WARNING!

Verkantet die Sageschiene, so kann das Gerät mit großer Kraft zum Anwender hin geschleudert werden. Wenn der Anwender die nach hinten schiebende Kraft der Sägekette nicht durch seine Körperkraft ausgleicht, besteht die Gefahr, dass nur noch die Spitze der Sageschiene Kontakt zum Holz hat und so ein Rückschlag erfolgt. Gefahr von Tod oder schwersten Verletzungen!

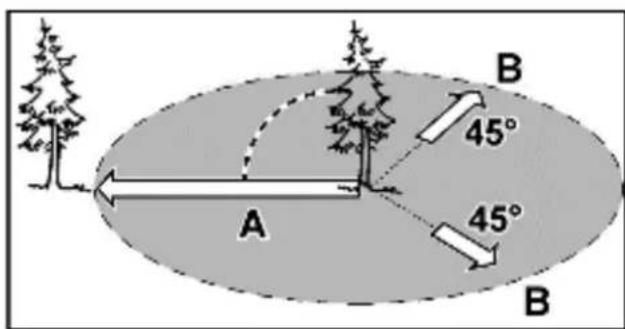

Fallen eines Baumes

Verletzungsgefahr!

Fäll- und Entastungsarbeiten)dürfen nur von geschulten Personen durchgeführt werden! Es besteht die Gefahr lebensgefährlicher Verletzungen! Vor Beginn der Fällarbeiten sicherstellen, dass:
- sich im Fallbereich (A) des Baumes keine unbeteiligten Personen oder Tiere aufhalten.
- für jeder Beteiligten ein hindernisfreier Fluchtweg möglich ist. Ein Rückzug (B) erfolgt schrag entgegengesetzt zur Fallrichtung.
- der Bereich um den Stamm frei von Hindernissen ist (Stolpergebnis!).
- der{nachsteArbeitsplatzmindestens 2 % Baumlangenentferntist.Vor dem

Fällen muss die Fallrichtung des Baumes überprüft und sichergestellt sein, dass sich in einer Entfernung von 212 Baumlängen weder Gegenstände noch andere Personen oder Tiere befinden.

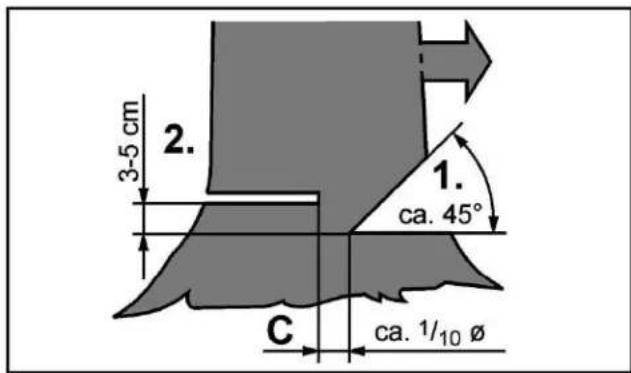

Das Fällen eines Baumes erfolgt in zwei Schritten:

• Den Stamm um etwa ein Drittel seines Durchmessers auf der Fallrichtungsseite einkerben (1.).
• Auf der gegenüberliegenden Seite den Fällschnitt (2.) ansetzen, der etwas hoher liegen muss als die Fallkerbe (ca. 3–5 cm).

Verletzungsgefahr!

Sagen Sie den Baumstamm nie vollständig durch. Der Bereich (C) dient als Scharnier und sorgt für eine definierte Fallrichtung. Beim Fälle nur seitwärts des zu fällenden Baumes stehen! Es besteht die Gefahr lebensgefährlicher Verletzungen!

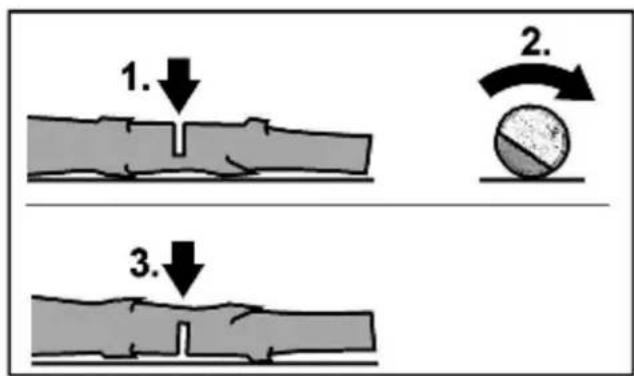

Flach auf dem Boden liegende Stämme

• Den Stamm bis zur Hälfte einschneiden, dann umdrehen und von der entgegengesetzten Seite durchsagen.

Beschädigung des Elektrowerkzeugs!

Gehen Sie safer, dass die Sageschiene beim Durchsagen des Stammes nicht den Boden berührt!

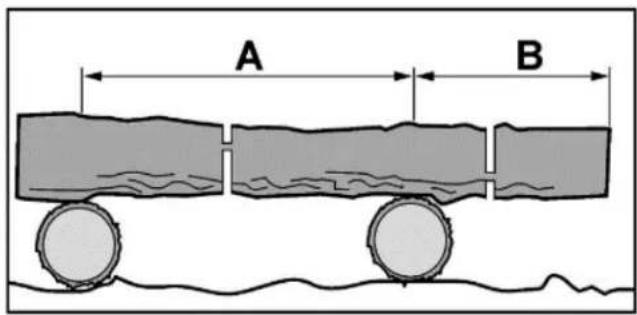

Abgestützte Stämme

Wir empfehlen, durchzusagende Stämme auf Sägeböcke zu stützen. Ist dies nicht möglich, sollte der Stamm mit Hilfe der stützenden Äste oder über Stützböcke angehoben und abgestützt werden.

• Im Bereich A zuerst bis auf etwa ein Drittel des Stammdurchmessers von oben nach unter schneiden, dann den abschlussenden Schnitt von unter nach oben durchführren.
• Im Bereich B zuerst bis auf etwa ein Drittel des Stammdurchmessers von unter nach oben schneiden, dann von oben her durchsagen.

Verletzungsgefahr!

Sagen Sie keine unter Spannung stehenden Stämme! Splitterndes Holz oder eine verkantete Sageschiene können zu schwersten Verletzungen führen!

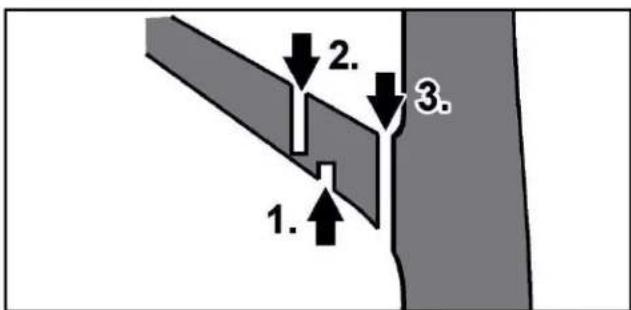

Entfernen von Asten

• Arbeitsen Sie stets auf der dem betreffenden Ast gegenüberliegenden Seite
• Beginnen Sie unter am Stamm und arbeiten Sie nach oben.
• Sagen Sie den Ast 10-15 cm vom Astansatz von unter nach oben zu 1/3 des Astdurchmessers ein (1.).
  Sagen Sie den Ast etwas weiter auBen von oben nach unter durch (2.).
• Führren Sie einen Schnitt dicht am Stamm durch (3.). Führren Sie den Schnitt von oben nach unten.

• Beim Entasten liegender Stämme immer zuerst die frei in die Luft ragenden Äste absagen. Stützäste erst abtrennen, wenn der Stamm in langen gesagt ist. Beginnen Sie am unteren Ende des Stammes und arbeiten Sie sich nach oben.

Verletzungsgefahr!

Aste, die aufliegen oder unter Spannung stehen, konnen die Sägekette im Holz verkeilen!

Wartung und Pflege

WARNING!

Vor allen Arbeiten am Elektrowerkzeug den Akku aus dem Gerät entnahmen. Verletzungsgefahr durch die scharfen Schneidezähne! Schutzhandschuhe/TRagen.

Im Interesse ihrer eigenen Sicherheit!

Führer Sie nur die hier beschriebenen Wartungsarbeiten selbst durch. Alle anderen Arbeiten, insbesondere Motorwartung und Reparaturen müssen durch einen ausgebildeten Fachmann durchgeführt werden. Unsachgemäß Arbeiten können zu Geräteschäden und damit auch zu Verletzungen führen.

Reinigungs- und Wartungsübersicht

Nach jedem Gebrauch

Gerat reinigen.

Regelmäßig, je nach Einsatz

• Sägekette nachspannen.
• Ölführungsnut der Sägeschiene reinigen.
  Sagekette nachschleifen.
• Sägekettenölstand überprüfen, gegebenenfalls nachfüllen.

Reinigung

WARNING!

Kein Wasser oder flüssige Reinigungsmittel verwenden.

VORSICHT!

Reinigen Sie das Gerät nach jedem Betrieb. Ein nicht gereinigtes Gerät führt zu Material- und Funktionsschäden.

• Verwenden Sie zum Reinigen des Geräts ein feuchtes Tuch sowie eine weiche Bürste.
• Nehmen Sie die Kettenabdeckung ab und entfern den Sie dann mit einer weichen Bürste Ablagerungen von der Führungsschiene, Sägekette, Kettenrad und Kettenabdeckung.
• Halten Sie die Luftungsschlitze sauber und staubfrei.

Wartung

Sägekette nachspannen

Die Sägekettearfichtdurchhängen,solleitherai der Mitte der Sageschiene 1-2 Millimeter von der Sageschiene abziehenlasset.

• Drehen Sie das Handrad gegen den Uhrzeigersinn sowieit hersaus, dass die Sageschiene sich von Hand bewegen{lsst.
• Drehen Sie das Kettenspannrad gegen den Uhrzeigersinn, um die Kette zu spannen.
• Drehen Sie die Sägekette von Hand, um diese auf einen einwandfrei Lauf zu prufen. Sie muss frei in der SchieneGLEiten.
• Ziehen Sie das Handrad zur Befestigung der Schiene und der Abdeckung fest an.

HINWEIS

Die Spannung einer neuen Kette muss nach weniger Arbeitsminutes kontrolliert und nachgestellt werden. Schalten Sie dazu das Gerät aus, enthalten Sie den Akku und betätigten Sie die Kettenbremse.

Ölführungsnut der Sägenschiene reinigen

Sageschiendemontieren.
- Ölführungsnut mit geeignetem Werkzeug von Schmutz befrenien. Kunststoffspachtel benutzen, kein Stahlwerkzeug verwenden!
Sageschiene wieder anbringen.

Sägekette nachscheifen

Zum Schärfen der Sägekette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Schneiden der Kette im richtigen Winkel und der richtigen Tiefe geschärft sind. Wir empfehlen, die Sägekette von einem Fachmann nachschleifen zu{lassen.

Ersatzteile

	Sägeschiene	Sägekette
310mm (12")	120SDEA041	91PJ045X 91PX045X
360mm (14")	140SDEA041	91PJ052X 91PX052X
410mm (16")	160SDEA041	91PJ057X 91PX057X

Lagerung

• Gerät an einem trockenen und frostfreiem Ort (10-25 °C) lagern.
  Lagern Sie den Akku und das Gerät getrennt voneinander.
• Laden Sie den Akku vor der Lagerung im Winter auf.
• Entfernen Sie bei einer längeren Nutzungspause unbedingt das Kettenschmieröl aus dem Gerät.
• Schutzhülle auf Schneidwerk aufstecken.
• Halten Sie das Gerät und insbesondere seine Plastikbestandteile fern von Bremsflüssigkeiten, Benzin, Erdölhaltigen Produktken, Kriechölen etc. Sie enthalten chemische Stoffe, welche die Plastikbestandteile des Gerätes beschädigden oder zerstären können.
• Düngemittel und andere Gartenchemikalien enthalten Stoffe, die stark korrosiv auf die Metallteile**),) weren. Lagern Sie das Gerät nicht in der Nähe dieser Stoffe.

Reparaturen

Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführten setzen.

Entsorgungshinweise

WARNING!

Ausgediente Elektrowerkzeuge vor der Entsorgung unbrauchbar machen:

• netzbetriebene Elektrowerkzeuge durch Entfernen des Anschlusssteckers,
• aktubetriebene Elektrowerkzeuge durch Entfernen des Akkus.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik Altgeräte und Umsetzung in nationales

Umwelgerechte Entsorgung:

Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden. Rohstoffrückgewinnungstatt Müllentsorgung.Gerät, Zubehör und Verpackung sollenen einer umweltgerechten Wiederverwertung zugeführten werden. Zum sortenreinen Recycling sind Kunststoffeile gekennzeichnet.

WARNING!

Akkus/Batterien nicht in den Hausmull, ins Feuer oder ins Wasser werfen. Ausgediente Akkus nicht öffnen. Akkus/Batterien sollen gesammelt, recycliert oder auf umweltfreundliche Weise entsorgt werden.

Nur für EU-Länder:

Gemäß Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien recy活下去 werden.

HINWEIS

Über Entsorgungsmöglichkeiten beim Fachhändler informieren!

Gewährleistung:

Dieses Produkt wurde nach hochsten Qualitätsstandards gefertigt. Bei Erwerb eines Neuprodukts wird vom Hersteller die gesetzliche Gewährleistung von 24 Monaten gewährt, beginnend mit dem Verkaufsdatum. Die Gewährleistung erstreckt sich nur auf Mängel die auf Material-und/oder Herstellungsfehler sowie auf die Nichterfüllung zugesicherter Eigenschaften zurückzuführen sind. Bei Geltendmachung der Gewährleistung ist der Original-Verkaufsbeleg mit Verkaufsdatum beizufügen. Gewährleistungsreparaturen werden ausschließlich durch die Fuxtec GmbH durchgeführt. Ein Gewährleistungsanspruch besteht nur bei bestimmungsgemäßer Verwendung.

Von der gesetzlichen Gewährleistung ausgeschlossen sind alle Schäden, die durch folgende Reignisse hervorgerufen werden:

• Missbrauch, Überlastung oder Vernachlässigung.
• gewerblichen Gebrauch (Industrie, Handwerk, Vermietung).
• Reparaturen durch nicht autorisierte Stellen.
• Beschädigungen durch Fremdeinwirkung, Fremdkörper, Substanzen oder Unfälle.

Verschleibeile sind von der Gewährleistung ausgenommen.

CE-Konformitätserklarung

Wir erklaren, dass das in den Technischen Daten beschriebene Produkt

E212C E214C E216C

1. Hersteller: Fuxtec GmbH

Kappstraße 69

71083 Herrenberg/ Germany

1. In der Ausführung folgenden

Richtlinien entspricht: Maschinenrichtlinie 2006/42/EG

Outdoor-Richtlinie 2000/14/EG

EMV-Richtlinie 2014/30/EU

1. Folgenden anwendbaren

harmonisierten Normen entspricht: EN 60745-1:2010

EN 60745-2-13:2010

EN 55014-1:2011

EN 55014-2:2008

Die Konformität mit der Maschinenrichtlinie wird durch das

Konformtatsbewertungsverfahren gemäß Richtlinie 2006/42/EG bestätigt.

Die Konformität mit der Richtlinie über umweltbelastende Gerauschemissionen von zur

Verwendung im Freien vorgesehenen Geräten und Maschinen wird durch das Konfor - mitatsbewertungsverfahren gemäß Anhang V und Richtlinie 2000/14/EG bestätigt.

1. Gemessener Schalleistungspegel:99,9 dB(A)

2. Garantierter Schalleistungspegel: 103 dB(A)

3. Benannte Stelle: Intertek Deutschland GmbH

StangenstraBe 1

70771 Leinfelden-Echterdingen

1. Benannte Stelle Nr.: 0905

8.Zertifikat-Nr.:14SHW2001-01

L. Zirkler

Dokumentationsverantwortlicher

Herrenberg, 24.04.2023

FUXTEC GmbH, Kappstrasse 69, 71083 Herrenberg / Germany

English Version

1. Notified Body: Intertek Deutschland GmbH

StangenstraBe 1

70771 Leinfelden-Echterdingen

Notified Body No.: 0905

Cert. No.: 14SHW2001-01

L. Zirkler

CEO

Herrenberg, 24.04.2023

FUXTEC GmbH, Kappstrasse 69, 71083 Herrenberg / Germany

Versione italiana

Garantierter Schalleistungspegel beträgt 103 dB.

V0

Courant direct

Herrenberg, 24.04.2023 FUXTEC GmbH

Kappstrasse 69
71083 Herrenberg / Germany

Version en español
