MANUALE UTENTE E214C Fuxtec

Simboliutilizzati 75

Simboli sul dispositorio 75

Per la tua sicurezza 76

Istruzioni di sicurezza per le motoseghe 80

Rumore e vibrazioni 84

Dati tecnici 85

In breve 86

Istruzioni per l'uso 87

Tecnica di lavoro di base 98

Garanzia: 106

Dichiarazione di conformità CE 107

Simboliutilizzati

AVVERTENZE!

Indica un pericolo imminente. La mancata osservanza di但这a avvertenza cui cause morte o gravi lesioni.

ATTENZIONE!

Indica una situazione potenzialmente pericolosa. La mancata osservanza di esta avertenzacoulda causare lesioni o anni alle cose.

I NOTE

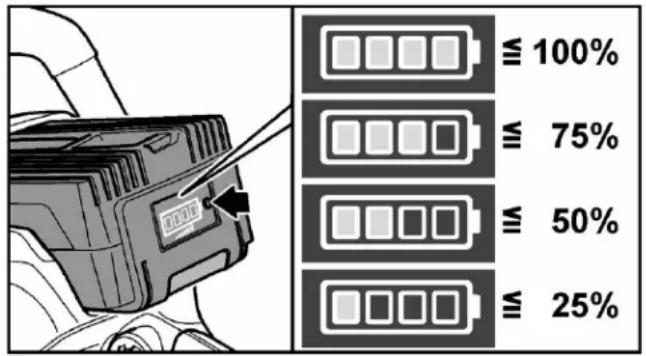

Indica consigli per l'applicazione e informazioni importanti.

Simboli sul disposativo

Avviso generale di pericolo!

Leggere le istruzioni per l'uso prima della messa in servizio!

Indossare occhiali protettivi.

Utilizzare una protezione per le orecchie

Proteggere l'apparecchio alla pioggia e non lasciarlo all'aperto sotto la pioggia!

Istruzioni per lo smaltimento (vedi pag. 120)!

Livello di potenza sonora garantito. 103 dB.

Tensione continua

Velocità della catena (circuito aperto)

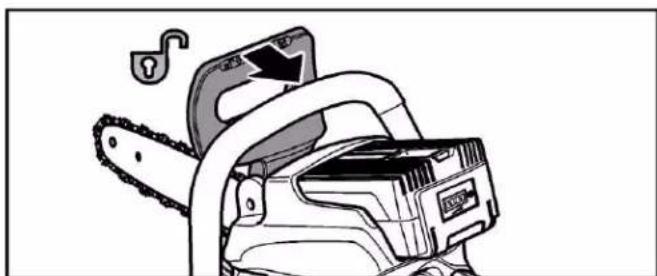

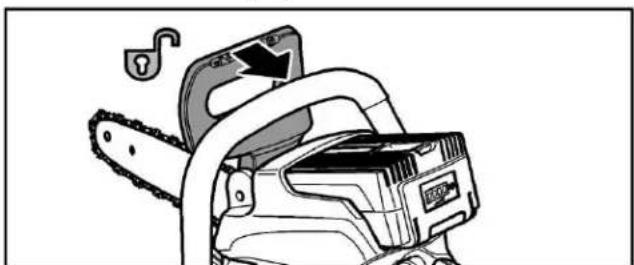

Sblocco del freno catena

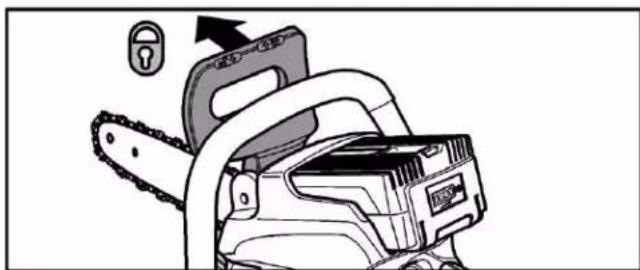

Attivazione del freno catena

Bloccaggio/sbloccaggio del coperchio della catena

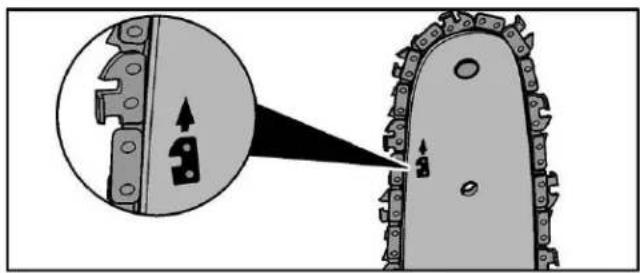

Senso di scorrimento prescritto della catena

Aumentare/ridurre la tensione della catena

Per la tua sicurezza

AVVERTENZE!

Leggere prima di usare la motosega e agire di consuenza:

• le presenti istruzioni per l'uso,
• le istruzioni per l'uso degli accessori forniti (caricabatterie, batteria),
• le norme e i regolamenti per la prevenzione degli infortuni applicabili al luogo di utilizzo.

Utente

Questo attrezzo da giardino non è destinato all'uso da parte di persona (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e/o conoscenza, a meno che non siano sorvegliati da una persona responsable della loro sicurezza o non ricevano istruzioni da tale persona su come utilizzato l'attrezzo da giardino. Non permettere mai a bambini o persone che non hanno familiarità con le seguenti istruzioni di utilizzato l'attrezzo da giardino. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'attrezzo.

Uso previsto

L'uso di questo disposativo è esclusivamente,

-per il taglio del legno e il taglio di alberi in ambito privato,
non adatto al taglio di plastica, muratura o materiali da costruzione diversi dal legno,
- dautilizzare secondo le descrizioni e leindicazioni di sicurezza riportate in questo manuale d'uso.

Qualsiasi altri uso non è previsto. Qualsiasi uso non conforme alle istruzioni invaliderà la garanzia e il produttore non si assume alcuna responsabilità. L'utente è responsabile di tutti i uomini a terzi e alle loro proprietà.

Far funzionare l'apparechio solo nelle condizioni tecniche specificate e fornite dal produttore.

Istruzioni generali di sicurezza per gli elettROUTensili

AVVERTENZE!

Leggere tutte le avventenze e le istruzioni di sicurezza. La mancata osservanza delle avventenze e delle istruzioni di sicurezza più provocare incendi e/o gravi lesioni.

Conservare tutte le avventenze e le istruzioni di sicurezza per riferimento futuro.

Il termine eletttroutensile utilizzato nelle istruzioni di sicurezza si riferisceagli utensili elettrici alimentati alla rete (con cavo di alimentazione) eagli utensili elettrici a batteria (senza cavo di alimentazione).

Sicurezza sul lavoro

• Mantenere l'area di lavoro pulita e ben illuminata. Il disordine o le aree di lavoro non illuminate possono causare incidenti.
• Non lavorare con l'utensile elettrico in ambienti esplosivi contenti liquidi, gas o polveri inflammabili. Gli utensili elettrici generano scintille che possono inflammare la polvere o i vapori.
• Tenere lontani i bambini e le altre persone durante l'uso dell'utensile elettrico. In caso di distrazione, si rischia di perdere il controllo dell'utensile elettrico.

Sicurezza elettrica

• La spina dell'utensile elettrico deve essere compatibile con la presa di corrente. Non modificare mai la spina. Non usare adattatori con gli utensili elettrici dotati di messa a terra. Le spine non modificate e adatte alla presa riducono il rischio di scossa elettrica.
• Evitare il contatto del corpo con superfici a massa o a terra, come tubi, radiatori, cucine, frigoriferi. Il rischio di scossa elettrica aumento se il corpo viene a trovarsi a massa o a terra.
• Non esporre gli utensili elettrici alla pioggia o ambienti bagnati. L'acqua che penetr in un utensile elettrico aumento il rischio di scossa elettrica.

• Non usare il cavo impropriamente. Non usare il cavo per trasportare l'utensile, tirarlo o per scollegarlo alla presa. Tenere il cavo lontano da calore, olio, spigoli vivi o parti in movimento. Un cavo danneggiato o impigliato+aumenta il rischio di scossa elettrica.

• Utilizzato un cavo di prolunga adatto per uso esterno quando si impiega l'utensile elettrico all'esterno. L'uso di un cavo di prolunga adatto per uso esterno riduce il rischio di scossa elettrica.

• Se non è evitabile l'uso di un utensile elettrico in un ambiente umido, usare una presa di corrente protetta da un interrottore differenziale. L'uso di un interrottore differenziale riduce il rischio di scossa elettrica.

Sicurezza personale

• Restare vigili, controllare quello che si sta facendo e usare buonsenso quando si usa un utensile elettrico. Non usare l'utensile elettrico quando si è stanchi o tutto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione nelle si usa un utensile elettrico più causare gravi lesioni personali.
• Indossare sempre occhiali protettivi. L'uso di un equipaggiamento personale di protezione come mascherine antipolvere, calzature di sicurezza antiscivolo, elmetti protettivi o cuffie per l'udito, riduce le lesioni personali.
• Evitare la messa in servizio involontaria. Accertarsi che l'utensile elettrico sia spento prima di collegarlo all'alimentazione e/o alla batteria, di raccoglierlo o di trasportarlo. Il trasporto dell'utensile elettrico con il dito sull'interruttore o il collegamento all'alimentazione quando è accesso più causare incidenti.
• Rimuovere agli chiave o utensile di regolazione prima di azionare l'utensile elettrico. Una chiave o un utensile che rimane a essere con una parte rotante cui provocare lesioni personali.
• Non sbilanciarsi. Mantenere sempre appoggio ed equilibrio adeguati in sicurezza. Questo permette un controllo migliorare dell'utensile elettrico in situazioni impreviste.
• Vestirsi in modo appropriato. Non indossare vestiti larghi o gioielli. Tenere i capelli, i vestiti e i quanti a distanza delle parti in movimento. Abiti sciolti, gioielli o capelli lunghi posso rimanere impigliati nelle parti in movimento.
• Se vi sono dispositivi da collegare a impianti per l'estrazione e la raccolta di polvere, accertarsi che siano collegati e usati in maniera appropriata. L'uso di questi dispositivi cui ridurre i rischi correlati alla polvere.

Uso e salvaguardia dell'utensile elettrico

• Non sovraccaricare l'utensile elettrico. Usare l'utensile elettrico adatto al lavoro. L'utensile elettrico adeguato eseguirà il lavoro in modo migliorere e più sicuro, alla velocità per la quale è stato progettato.

• Non utilizzato l'utensile elettrico se l'interruttore non è in grado di avviarlo o arrestarlo regolarmente. Un utensile elettrico che non può essere azionato dall'interruttore è pericoloso e delve essere riparato.

• Scollegare la spina dalla presa di corrente prima di eseguire agli regolazione ochio di accessori, o prima di riporre l'utensile elettrico. Queste misure preventive di sicurezza riducono il rischio di avviamento accidentale dell'utensile elettrico.
• Riporre gli utensili elettrici inutilizzati fuori alla portata dei bambini e non permettere l'uso dell'utensile elettrico a persone che non abbiano familiarità con l'utensile stesso e con queste istruzioni. Gli utensili elettrici sono pericolosi nelle mani di utilizzatori inesperti.
• Curare la manutenzione degli utensili elettrici. Verificare che le parti mobili siano allineate e libere nel movimento, che non vi siano rotture di parti e qualsi as tra condizione che possa influenzare il funzionamento dell'utensile elettrico. In caso di danni, l'utensile elettrico deve essere riparato prima di uso.

Molti incidenti sono causati da una scarsa manutenzione.

• Tenere affiliati e puliti gli organi di taglio. Una adeguata manutenzione degli organi di taglio, con taglienti ben affiliati, li rende meno soggetti ad incepparsi e più facili da controllingare.
• Usare l'utensile elettrico e gli accessori relativi seconde le istruzioni fornite, tenendo presente le condizioni di lavoro e il tipo di lavoro da eseguire. L'uso di un utensile elettrico per operazioni diverse da quale previste può provocare situazioni di pericolo.

Uso e manipolazione dell'utensile a batteria

• Caricare le batterie solo con i caricabatterie raccomandati dal produttore. L'utilizzo di un caricabatterie adatto ad un tipo specifico di batteria crea un rischio di incendio se utilizzato con altre batterie.
• Utilizzato solo le batterie fornite in dotazione con gli utensili elettrici. L'uso di altre batterie cui lo riscchio si è di incendio.
• Tenere la batteria inutilizzata lontano da graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero causare il ponte di contatti. Un cortocircuito tra i contatti della batteria può causare usioni o incendi.
• Seutilizzato in modo non corretto, il liquido più fuoriuscire alla batteria. Evitare il contatto conesso. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra in contatto con gli occhi, richiedere ulterioriore assistenza medica. La perdita di liquido della batteria più causare irritazioni o usioni cutanee.

Servizio

• Fate riparare il vostro eletttroutensile solo da personale qualificato e solo con ricambi originali. Ciò garantisce il mantenimento della sicurezza dell'utensile elettrico.

Istruzioni di sicurezza per le motoseghe

• Mantenere tutte le parti del corpo lontane alla catena dentata nelle la sega è in funzione. Prima di arrivare la sega, sincerarsi che la catena dentata non tocchi nulla. Un momento di disattenzione nelle si fa funzionare la motosega più far si che i vestiti o il corpo rimangano impigliati nella catena.
• La mano destra deve sempre afferrare l'impugnatura posteriore e la mano sinistra l'impugnatura frontale. Non si dovrebbero mai invertire le mani nel tenere la sega, poiché ciò augmente il rischio di incidenti alla propria persona.
• Tenere l'utensile elettrico per le sue superfici di presa isolate, poiché la catena può venire a essere con il suo stesso cavo di alimentazione. Il contatto della catena con cavo di alimentazione può mettere quello tensione parti metalliche dell'utensile e causare una scossa elettrica.
• Indossare degli occhiali di sicurezza e una protezione acustica.

Si raccomandano altri dispositivi di protezione per la testa, le mani ed i piedi. Indossare dei vestiti di protezione adeguati ridurà gli incidenti corporali provocati da schegge volanti come pure il contatto accidentale con la sega.

• Non usare una sega su un albero. L'azionamento di una motosega quando si sta su un albero cui po provocare delle ferite corporali.
• Mantenere sempre un corretto punto di appoggio del piede e far funzionare la motosega solamente stando su una superficie fissa, sicura e a livello. Le superfici scivolose o instabili, come le scale, possono provocare una perdita di equilibrio o di controllo della motosega.
• Quando si taglia un ramo che è molto tensione, bisognafare attenzione al rischio di un contraccolpo. Quando la tensione delle fibre di legno si rilascia, il ramo caricato con effetto di ritorno più colpire l'operaatore e/o proiettare la motosega fuori controlo.

• Usare estrema cautela quando si tagliano cespugli e arbusti giovani. I materiali sottili sono incastrarsi nella catena dentata e venire proiettati nella vostra direzione e/o facendovi perdere l'equilibrio.

• Trasportare la motosega per l'impugnatura frontale quando è spenta mantenendola lontana dal mystro corpo. Quando si trasporta o si ripone la motosega bisogna sempre mettere la copertura della barra di guida. Maneggiare correttamente la motosega ridurà la probabilità di contatto fortuito con la catena azionata.

• Attenersi alle istruzioni relative alla lubrificazione, alla tensione della catena e per gli accessori di ricambio. Una catena le cui tensione e lubrificazione non siano corrette più sa rompersi che accrescere il rischio di contraccolpo.
• Mantenere le impugnature asciutte, pulite e alla traccce di olio e di grasso. Le impugnature grasse ed olese sono scivolose, provocando casa una perdita di controllo.
• Tagliare unicamente il legno. Non impiegare la motosega per usi non previsti. Per esempio: non utilizzato la motosega per tagliare dei materiali plastici, materiali per l'edilizia oppure materiali che non siano di legno. L'utilizzo della motosega per delle operazioni diverse da quella previste più dare origine a situazioni di pericolò.

Cause del contraccolpo e prevenzione dell'operaatore

Si più avee un contraccolpo quando la punta o l'estremità della barra di guida tocca un oggetto, oppure quando il legno si racchiude in sé serrando la catena dentata nella sezione di taglio. Il contatto dell'estremità più, in certi casi, provocare improvisamente una reazione inversa, spingendo la barra di guida versuso l'alto e all'indietro versuso l'operatorate. Il serraggio della catena sulla parte superiore della barra di guida più spingere rapidamente all'indietro la catena verso l'operatorate.

L'una o l'altra di dette reazioni cui possare una perdita di controllo della motosega, provocandoosi gravi incidenti alla persona.Non bisogna contare esclusivamente sui dispositivi di sicurezza integrati nella motosega. All'utilizzatore di una motosega, conviene prenderediversi provvedimenti per eliminarere rischi di incidenti o di ferite nel corso delle operazioni di taglio.

Il contraccolpo è il risultato di un cattivo uso dell'utensile e/o di procedure o di condizioni di funzionamento non corrette e più essere evitato prendendo le precauzioni appropriate specificate di seguito:

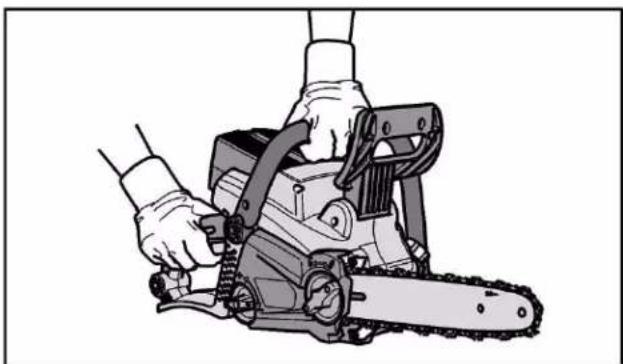

• Tenere la sega in modo fermo con entrambé le mani, con i pollici e le dita attorno alle impugnature della motosega, eMETTERI il vostro corpo e le braccia in una posizione che vi permetta di resistere alle forze di contraccolpo. Le forze di contraccolpo possono essere controllate dall'operaatore se si sono prese le precauzioni del caso. Non lasciar partire la motosega.

• Non tendere le braccia troppo lontano e non tagliare al di sopra dell'altezza della spalla. Ciò contribuisce a evitare i contatti involontari con le estremità e permette un migliorie controlo della motosega nelle situazioni impreviste.

• Utilizzato unicamente le barre di guida e le catene specificate dal costruttore. Guide e catene di ricambio non adeguate possono dar origine a una rottura della catena e/o a dei contraccolpi.
• Attenersi alle istruzioni del costruttore che riguardano l'affilatura e la manutenzione della motosega. Un decremento del livello della profundità cui portare a un aumento dei contraccolpi.

Istruzioni di sicurezza aggintive

• Prima dell'uso, familiarizzare con la tecnia di taglio delle motoseghe. Troverete informazioni nella letteratura tecnica. Si consiglia di frequentare corsi di formazione adeguati.
• Questo apparecchio non è destinato all'uso da parte di persona (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e/o conoscenza, a meno che non siano sorvegliati da una persona responsable della loro sicurezza o non ricevano istruzioni da tale persona su come utilizzato l'apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Spegnere la motosega e la batteria nelle seguenti condizioni:
• se il disposativo viene lasciato incustodito;
• prima di controllare, pulire o eseguire altri lavori sull'apparecchio;
• se I'devicéa inizia a vibrareccessivamente
• Durante il processo di taglio, assicurarsi che non vi siano persone (soprattutto bambini) o animali nell'area di lavoro.
• Controllare la zona di utilizzo dell'apparecchio e rimuovere le pietre e i fili che potrebbero essere impigliati alla motosega e gettati via, in modo che non ci sa pericolo per le personne o usura dell'apparecchio.
• Assicuratevi che la catena non entri in contatto con il pavimento o con altri oggetti.
• Attendere che l'utensile elettrico si sua fermato prima di metterlo giu.
• Non lasciare mai l'utensile elettrico incustodito durante le interruzioni del lavoro e conservarlo in un luogo sicuro.

• Spagnere sempre la motosega quando la si sposta in altri luoghi di lavoro.

• Assicurarsi che tutte le protezioni e le maniglie siano montate quando si utilizes l'device. Nontentare mai di far funzionare un appearechio incomplete o un appearechio con modifiche non autorizzate.

• Far funzionare l'apparecchio solo nelle condizioni tecniche prescritte e fornite dal produttore. Le modifiche non autorizzate all'apparecchio escludono qualsi responsabilità del produttore per eventuali danni derivanti da tali modifiche.
• I pezzi di ricambio devono soddisfare i requisiti specificati dal produttore. Pertanto, utilizzato solo ricambi origini o parti di ricambio APPROVATE dal produttore. Quando si sostituisce la batteria, seguire le istruzioni di installmente fornite e rimuovere prima la batteria.
• Far eseguire le riparazioni solo da uno specialista qualificato o da un'officina specializzata.

Istruzioni di sicurezza per il caricabatterie

• Tenere il caricabatterie lontano alla pioggia o dall'umidità. L'ingresso di acqua in un caricabatterie augmente il rischio di scosse elettriche.
• Mantenere pulito il caricabatterie. La contaminazione augenta il rischio di scosse elettriche.
• Controllare il caricabatterie, il cavo e la spina prima di ogni utilizzato. Non utilizzare il caricabatterie se ci sono danni. Non aprire il caricabatterie da soli e farlo riparare solo da personale qualificato e solo con ricambi originali. I caricabatterie, i cavi e i connettori danneggiati aumento il rischio di scosse elettriche.
• Non appoggiare alcun oggetto sul caricabatterie e non collocarlo su superfici morbide. Rischio di incendio.
• Controllare sempre che la rete elettrica la tensione corrisponde alla tensione indicata sulla targhetta del caricabatterie.
• Non utilizzato mai il caricabatterie, se i cavi, le spine o l'apparecchio stesso sono danneggiati da influenze esterne. Portate il caricabatterie all'officina specializzata più vicina.
• Non apririe il caricabatterie in nessun caso. In caso di malfunzionamento, si prega di contattare il servizio clienti Fuxtec.

Istruzioni di sicurezza per le batterieagli ioni di litio

• Non après la batteria. Rischio di un corto circuito.

• Proteggere la batteria dal calorie, compresa l'esposizione continua alla luce del sole, al fuoco, all'acqua e all'umidità. Rischio di esplosione.

• Se la batteria è danneggiata o utilizzata in modo improprio, i vapori sono fuoriscire. Fornite aria fresca e consultate un medico se avete dei problemi. I vapori sono irritare le vie respiratoriie.
• Seutilizzato in modo non corretto, il liquido più fuoriuscire alla batteria. Evitare il contatto conesso. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra in contatto con gli occhi, richiedere ulteriori cure mediche. La perdita di liquido della batteria cui cause irritazioni o usioni cutanee.
• Utilizzato solo batterie origini con la tensioneindicata sulla targhetta dell'utensile elettrico. In caso di utilizzo di altre batterie, ad es. imitazioni, batterie rigenerate o batterie di altri produttori, sussiste il rischio di lesioni o danni materiali a causa dell'esplosione delle batterie.
• La tensione della batteria deve corrispondere alla tensione di carica della batteria del caricabatterie. Altrimenti c'è il rischio di incendio e di esplosione.
• Caricare le batterie solo con i caricabatterie raccomandati dal produttore. L'utilizzo di un caricabatterie adatto ad un tipo specifico di batteria crea un rischio di incendio se utilizzato con altre batterie.
• La batteria può essere danneggiata da oggetti appuntiti come chiodi o cacciaviti o da una forza esterna. Può verificarsi un corto circuito interno e la batteria può bruciare, fumare, esplodere o surriscaldarsi.

Rumore e vibrazioni

i NOTE

I valori per il livello di rumore ponderato A e i valori di vibrazione totale sono riportati nella tabella dati tecnici.

ATTENZIONE!

I valori di misura specificati si riferiscono ai nuovi appearecchi. L'utilizzo quotidiano fa cambiare i valori di rumore e vibrazioni.

i NOTE

Il livello di vibrazione indicate in queste istruzioni è stato misurato secondo un tipo di misurazione standardizzato nella norma EN 60745 e più essere utilizzato per il confronto tra gli

utensili elettrici. Eanche adatto per una valutazione preliminare dell'esposizione alle vibrazioni. Il livello di vibratione individato rappresenta le principali applicazioni dell'eletttroutensile.

Tuttavia, se l'utensile elettrico viene utilizzato per altre applicazioni, con punte differenti o una manutenzione inadequata, il livello di vibrazione potrebbe differire. Ciò può augmentare significativamente l'esposizione alle vibrazioni durante l'intero periodo di lavoro.

Per una stima accurata dell'esposizione alle vibrazioni, si dovrebbeanche tener conto dei tempi in cui l'utensile elettrico è spento o in funzione ma non effettivamente in uso. Questo può ridurre significativamente l'esposizione alle vibrazioni per l'intero periodo di lavoro. Specificare ulteriori misure di sicurezza per proteggere l'operatore dagli effetti delle vibrazioni, come ad esempio manutenzione degli utensili elettrici e degli strumenti di applicazione, tenere le mani calde, organizzazione dei processi di lavoro.

ATTENZIONE!

Indossare una protezione per l'udito se la pressione sonora supera gli 85 dB(A).

Dati tecnici

Dispositivo			Motoseg a
Tipologia			E212C	E214C	E216C
Tensione nominale		V=	40
Tipi di batterie	EP 20	Ah	2,0
	EP 40	Ah	4,0
	EP 60	Ah	6,0
Velocità della catena (velocità al minimo)		m/s	10
Lunghezza della barra della sega		m/m	310	360	410
Numero di collegamenti di guida			45	52	57
Quantità di riempimento del serbatoio dell'olio		ml	160
Peso secondo la procedura EPTA 1/2003 (senza batteria, barra della sega e catena della sega)		kg	4,5
Peso della batteria	EP 20	k	0,9
	EP 40	g	1,3
	EP 60	k	1,7
		g

Livello di rumore ponderato A secondo ISO 22868, EN 3744:
Livello di pressione sonora LpA	dB(A)	89
Livello di potenza sonora LwA	dB(A)	103
Incertezza K	dB	3
Valore totale delle vibrazioni secondo ISO 22867:
Valore di emissione ah	m/s2	3,5
Incertezza K	m/s2	1,5

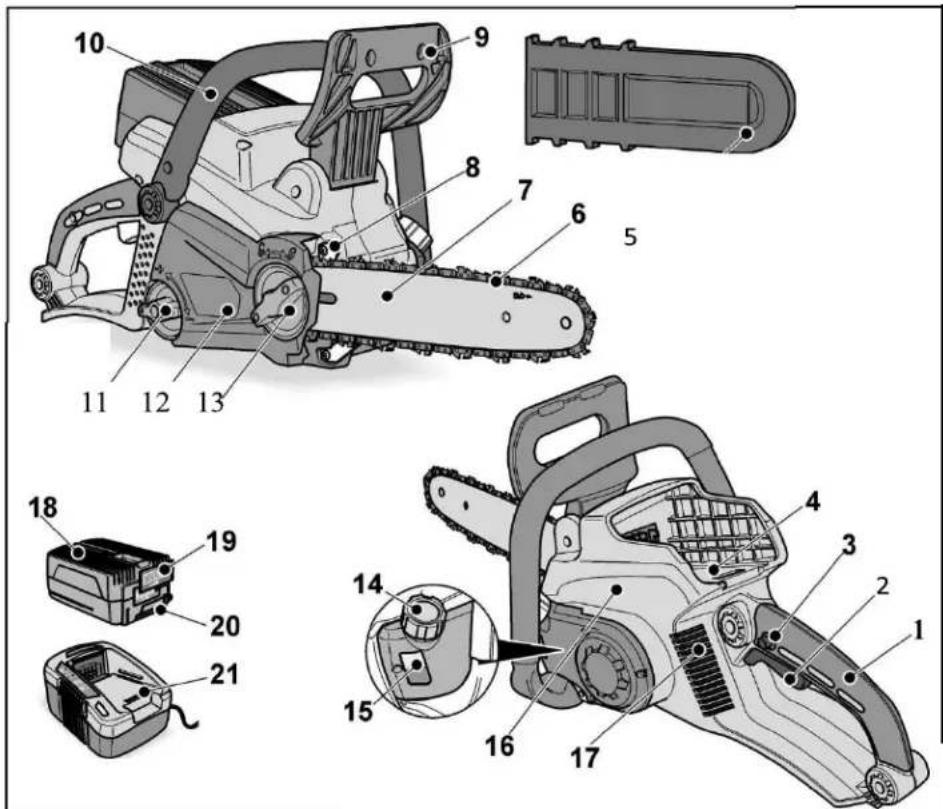

In breve

L'aspetto più différer nei dettagli dal dispositosivo acquistato..

1 Impugnatura posteriorie
2 Leva interruptore
3 Pulsante di sicurezza

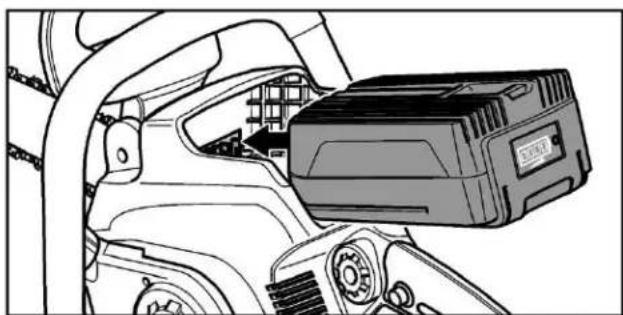

4 Slot per battery
5 Copertura di protezione
6 Catena
7 Barra di taglio
8 Arpione
9 Paramano/freno catena
10 Maniglia ad arco
11 Manopola tendicatena
12 Coperchio della catena
13 Manopola di serraggio pignone
14 Tappo del serbatoio dell'olio

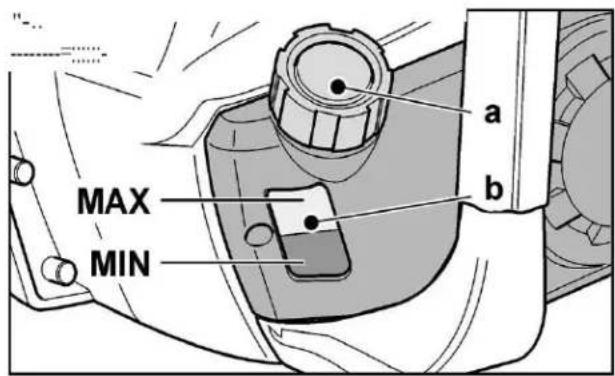

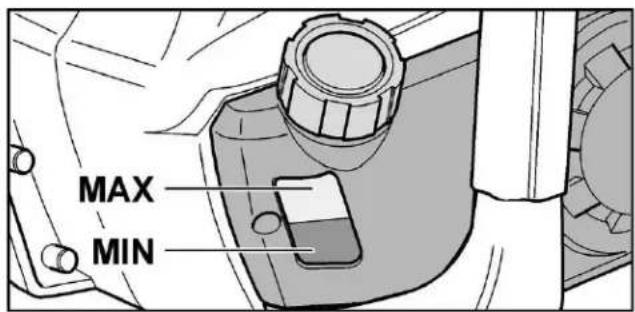

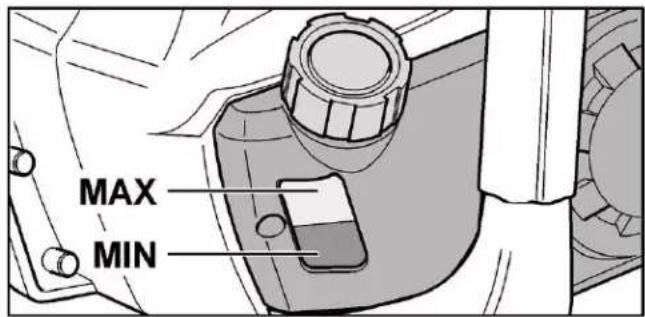

15 Serbatoio dell'olio con indicatore di livello
16 Deviceà motrice
17 Prese d'aria
18 Batteria*

19 Pulsante di sblocco per la batteria
20 Indicatore di stato batteria a LED
21 Caricabatterie*

Istruzioni per l'uso

AVVERTENZE!

Spagnere l'apparechio nelle seguenti condizioni e rimuovere la batteria:

• se il dispositivo viene lasciato Incustodito;
• prima del controllo, della pulizia o di altri lavori sull'deviceà;
• se I'devicé à inizia a vibrareccessivamente.

Prima della messa in funzione

Disimballare l'devicee e verificare che la consegna sia completa e che non vi siano danni dovuti al trasporto.

i NOTE

Le batterie (opzionali; a seconda dell'entità della fornitura) non sono completamente cariche alla segna. Caricare completamente le batterie prima della prima operazione. Vedere le istruzioni per l'uso del caricabatterie.

Montaggio

Montaggio della barra di guida e della catena

ATTENZIONE!

• I denti della catena della sega sono molto affiliati! Per tutti i lavori sulla catena devono essere indossati quanti protettivi. Pericolo di lesioni!

• Una catena montata in modo errato porta ad un comportamento di taglio incontrato dell'devicea! Durante il montaggio della catena, prestare attenzione al senso di scorrimento prescritto!

• Posizione la motosega su una superficie pianà stabile.

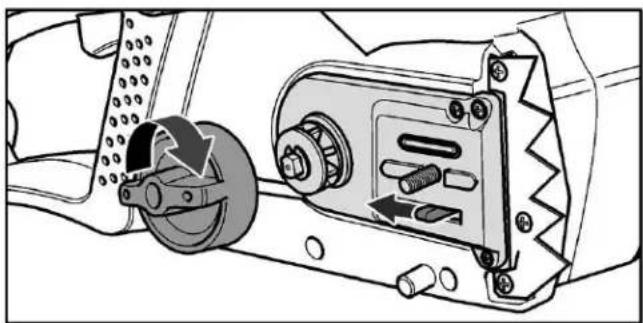

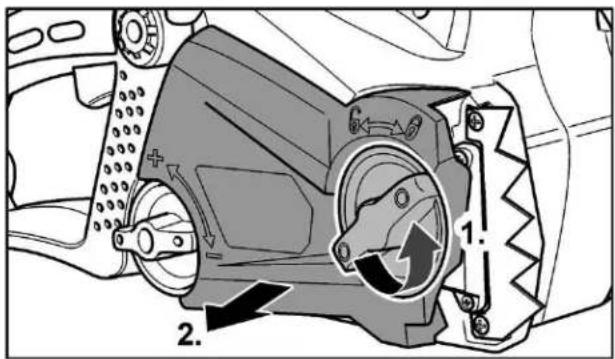

• Allentare la manopola di serraggio pignone (1.) e rimuovere il coperchio della catena.

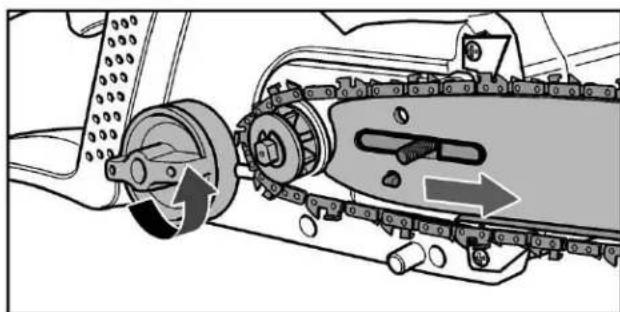

• Ruotare il tendicatena in senso orario per spingere la barra di taglio il più possibile contro il pignone.

• Posizione la catena sulla guida della sega, partendo alla parte superiore. Montare la catena nella scanalatura periferica della barra della sega. Quando si monta la catena, controllare che giri nel giusto senso di scorrimento.

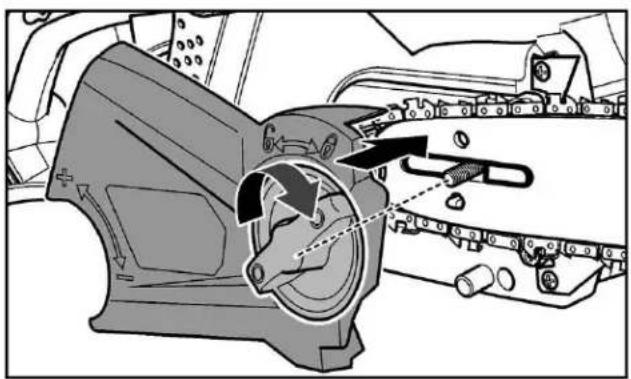

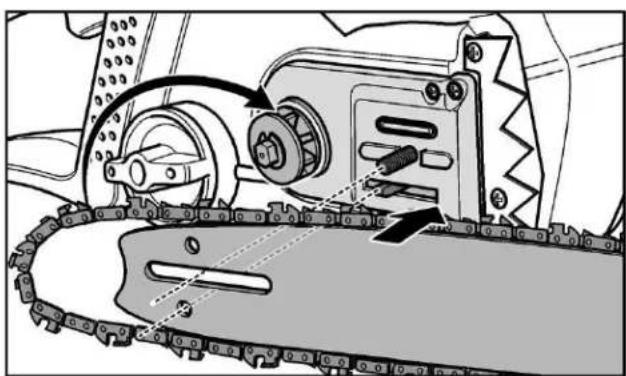

• Montare la barra inserendo il prigioniero (Bullone) nella scanalatura. Posizione are la catena intorno al pignone di trascinamento e ai perni guida della motosega.

• Serrare il tendicatena in senso antiorario per tendere la catena. La catena non deve piegarsi, ma dovrebbe essere possibile staccarla di 1-2 millimetri alla barra di taglio al centro della stessa.

• Girare la catena a mano per verificare che funzioni sono problemi. Deve scorrere liberamente nella barra.

• Riposizionare il coperchio della catena. Serrare la manopola di serraggio pignone per fissare la barra e il coperchio della catena.

i NOTE

Bisogna controllare e regolare la tensione di una nuova catena dopo pochi minuti di lavoro. Per farlo, spegnere l'apparecchio, rimuovero la batteria e azionare il freno della catena.

Riempire l'olio per la catena

ATTENZIONE!

• Riempire la motosega solo con olio lubricidente per catene di qualità ecologica (secondo RALUZ 48).
• Non utilizzato olio usato. In caso di contatto prolongato e ripetuto con la pelle, l'olio usato può causare il cancro alla pelle ed è dannioso per l'ambiente! L'olio usato non ha le necessarie proprieta lubrificanti ed è inadatto alla lubrificazione delle catene.
• Un olio diverso da quello raccomandato cui possare danni alla barra, alla catena e al sistema di lubrificazione.
• Assicuratevi che non ci sua sporciazia
  nel serbatoio dell'olio.
• Evitare di versare olio. Pulire sempre l'olio versato.
• Svitare il tappo di riempimento dell'olio (a).
• Riempire accuratamente l'olio lubrificante della catena fino a raggiungere il segno superiore dell'indicatore di livello dell'olio (b). Quantità di riempimento del serbatoio dell'olio: max. 160 ml
• Serrare il tappo di riempimento dell'olio (a) a mano.

Inserimento/sostituzione della batteria

• Caricare la batteria come descritto nelle istruzioni per l'uso del caricabatterie.
• Spingere la batteria carica nell'attrezzo elettrico fino a quando non è Completely insertita.

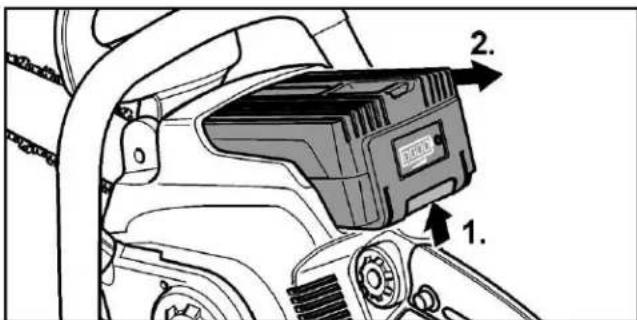

• Per rimuoverla, premere il pulsante di sblocco (1.) ed estrarre la batteria (2.).

ATTENZIONE!

Proteggere i contatti della batteria quando non viene utilizzata. Le parti metalliche allentate possono cortocircuitare i contatti, con il rischio di esplsoione e di incendio!

Freno della catena

AVVERTENZE!

Il funzionamento del freno deve essere controllato prima di agli uso. In caso di funzionamento non corretto, non utilizzato la motosega e farla riparare da un technician qualificato o da un centro di assistenza.

La motosega ha un freno della catena come dispositivo di protezione che arresta la catena in una frazione di secondo in caso di contraccolpo. In caso di contraccolpo, il freno della catena viene attivato automaticamente dal contatto del paramano con la mano sinistra. Per questo motivo, tenere sempre la motosega con entrambé le mani.

Attivazione manuale del freno catena

• Inclinare il paramano verso la punta della sega.

Rilascio del freno catena

• Tirare il paramani in direzione dell'impugnatura.

Controllo del freno catena

• Posizione la motosega su una superficie stabile e sicura.
• Rilasciare il freno della catena.
• Tenere la motosega con entrambé le mani.
• Accendere la motosega. La catena della sega è in funzione.
• Inclinare il paramano verso la punta della barra della sega. La catena deve fermarsi immediatamente!

In caso contrario, non utilizezare la motosega e farla riparare da un professionista qualificato o da un'officina specializzata.

• Pulire regolarmente i meccanismi visibili del freno della catena da trucoli e segatura dopo il lavoro.

Lubrificazione della catena

ATTENZIONE!

L'apparecchio può essere fatto fatto sono con sufficiente olio lubricificante per catene. Una lubrificazione insufficiente riduce la durata del disposativo.

• Controllare la quantità d'olio con l'indicatore di livello dell'olio.

• Rabboccare l'olio della catena

ATTENZIONE!

• Riempire la motosega solo con olio lubricificante per catene di qualità ecologica (secondo RALUZ 48).

• Non utilizzato olio usato. In caso di contatto prolongato e ripetuto con la pelle, l'olio usato può causare il cancro alla pelle ed è dannoso per l'ambiente!

L'olio usato non ha le necessarie proprieta lubricanti ed è inadatto alla lubrificazione delle catene.

• Un olio diverso da quello raccomandato cui possare danni alla barra, alla catena e al sistema di lubrificazione.

• Assicurarsi che non entri sporcizia nel serbatoio dell'olio.

• Evitare di versare l'olio. Assicuratevi di pulire l'olio versato.

• Controllareattraverso Iindicatore di livello dell'olio transparente (b) se c'e ancorta abbastanza olio per la lubrificazione della catena.

• Svitare il tappo di riempimento dell'olio (a). Pulire il tappo del serbatoio e il bocchettone di riempimento, se necessario, prima di aprirlo.
• Riempire con cautela l'olio lubricicante della catena fino a raggiungere il segno superiore dell'indicatore di livello dell'olio (b).
• Serrare il tappo di riempimento dell'olio (a) a mano.
• Controllare il livello dell'olio della catena anche durante il funzionamento e rabboccare l'olio della catena se necessario.

Controllare la lubrificazione della catena

• Avviare I'deviceà (vedi paragrafo Accensione e spegnimento dell'deviceà).
• Tenere la catena in esecuzione per un pò di tempo a circa 15 cm sopra una superficie adeguata. Se la catena è abbastanza lubricificata, l'olio spruzzato alla catena formera una leggera traccia.

Accensione e spegnimento dell'apparecchio

Accensione

AVVERTENZE!

Assicurarsi che la catena della sega non sua ancor pronta per il taglio e non tocchi altri oggetti: Pericolo di lesioni!

• Tenere la motosega con entrambé le mani e assicurarsi che non ci siano persone (soprattutto bambini) o animali nelle immeditate vicinanze.
• Assicurarsi che il freno della catena sia allentato prima di avviare la motosega. Per farlo, tirare indietro il paramani in direzione dell'impugnatura.

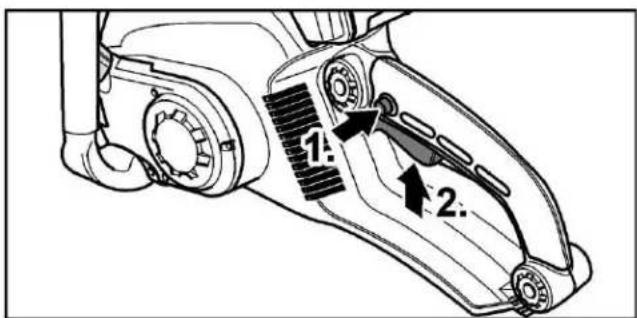

• Premere e tenere premuto il blocco dell'accensione (1.).
• Premere l'interruttore on/off (2) perMETTERE in moto la motosega.

• Rilasciare nuovamente il pulsante.

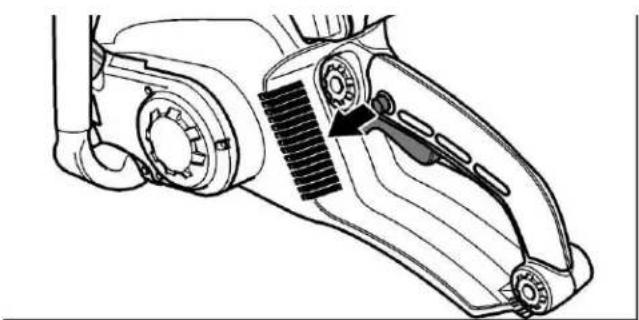

Spegnimento

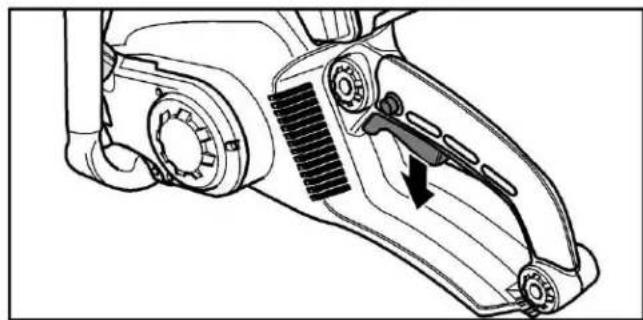

• Rilasciare l'interruttore on/off.

Visualizzazione dello stato di carica

• Premendo il pulsante sulla batteria, il LED dell'indicatore di stato della batteria cui è esseva utilizzato per controllare lo stato di carica.

Il display si spegne dopo 5 secondi.

Se uno dei LED lampeggia, la batteria deve essere caricata. Se dopo aver premuto il pulsante non si accende alcun LED, la batteria è difettosa è deve essere sostituita.

Utilizzo

AVVERTENZE!

Familiarizzare con la tecnia di taglio delle motoseghe (vedi tecnia di lavoro di base) prima dell'utilizzo. Pericolo di lesioni!

Non lasciare mai che i bambini usino la motosega. Non permettere mai a nessuno di utilizzare但这a motosega perché aveletto le struzioni per l'uso o alla ave ricevuto istruzioni adegate per un uso sicuro e corretto della motosega.

Si consiglia di frequentare corsi di formazione adeguati. Le istruzioni qui elencate sono da intendersi solo come supplemento!

Prima di ogni utilizzato

• Controllare che tutte le parti siano a tenuta stagna e che non presentino difetti visibili.
• Controllare la corretta tensione della catena.
• Controllare il funzionamento del freno della catena.
• Controllare la lubrificazione della catena.
• Verificare che non ci siano perdite.

Posizione corretta

Pericolo di lesions!

• Non lavorare mai su superfici instabili!
• Non lavorare mai sopra l'altezza delle spalle!
• Non lavorare mai in piedi su una Scala!
  Non sporgerti troppo in avanti!
• Utilizzato il disposativo solo in condizioni meteorologiche e del terrreno favorevoli!
• Stare in piedi con entrambi i piedi ben saldi a terra.
• Attenzione agli ostacoli nell'area di lavoro.
• Durante il lavoro, tenere sempre saldamente la macchina con entrambé le mani!
• Tenere l'apparecchio:
• con la mano sinistra sull'impugnatura.
• con la mano destra sul manico.
• equilibrata in posizione di sicurezza.

Come segare correttamente

• Perlustrare l'area di lavoro e rimuovere eventuali oggetti che interferiscono.
• Controllare la sicurezza dell'apparecchio prima di iniziare i lavori (vedi: "Prima di agli utilizzato" alla pagina precedente).
• Prendere l'apparecchio con entrambé le mani come prescritto.

• Accendere la motosega prima di iniziare a tagliare.
  Applicare una pressione uniforme all'apparecchio, ma non eccessiva.

• Se possible, posizionare l'apparecchio con l'artiglio stop sul ramo da segare.

Dopo l'utilizzo

Pericolo di lesions!

Spagnere sempre il motore prima di appoggiare l'apparecchio! La catena continua a funzionare per un breve periodo di tempo dopo che l'interruttore on/off è stato rilasciato.

Fermare il motore.
- Attendere che tutte le parti mobili si siano completeness femate.
Rimuovere la batteria.
- Fissare il coperchio di protezione all'deviceà di taglio.
- Attivare il freno della catena.
- Lasciate raffreddare l'apparecchio.

Tecnica di lavoro di base

Pericolo di lesioni!

Questa sezione tratta la tecnia di lavoro di base per lavorare con l'apparecchio. Le informazioni qui riportate non sostituiscono la formazione e l'esperienza pluriennale di uno specialista.

Evitate qualsiasi lavoro per il quale non siete sufficientemente qualificati! L'uso improprio dell'apparecchio potò provocare gravi leSIONi o addirittura la morte!

Tecnica di segatura

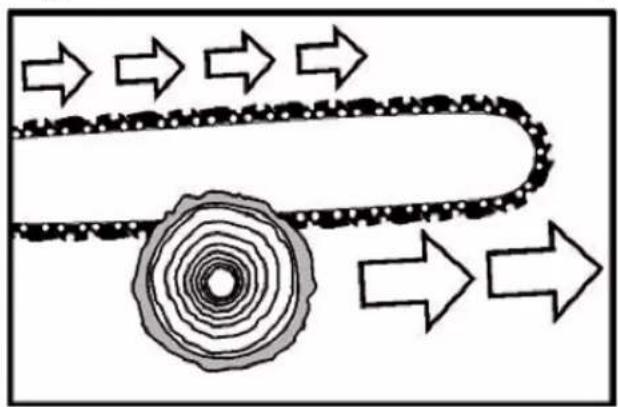

Taglio a trazione

Con esta的技术ica, il taglioiene effettuato da cima a fondo con la parte inferiore della barra.

La catena spinge la motosega in avanti, lontano dall'utente. Il bordo anteriore dell'devicea forma un supporto che assorbe le forze sul tronco durante la segatura. Quando si sega tirando, l'utente ha molto più controlo sulla macchina e può evitare meglio i contraccolpi. Per quello motivo si dovrebbe preferire esta tecnica di segatura.

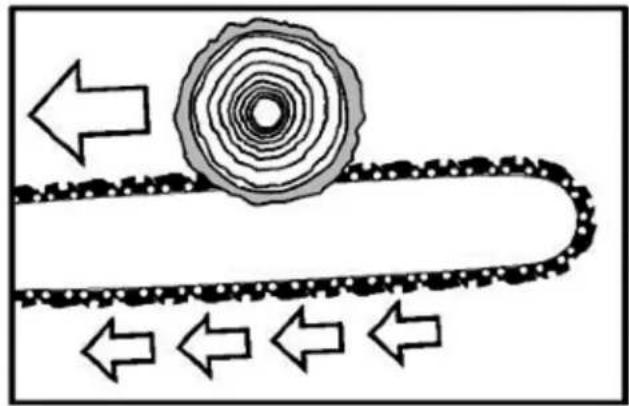

Taglio a spinta

Con esta tecnia il taglio viene effettuato con la parte superiore della barra di taglio dal basso versusl'alto.

La catena spinge la motosega all'indietro versus l'utente.

AVVERTENZE!

Se la barra di taglio si inclina, l'apparecchio potrebbe scagliarsi con grande forza versuso l'utente. Se l'utente non compensa la forza della catena che spinge all'indietro con la propria forza fisica, c'è il rischio che solo la punta della barra di taglio entri in contatto con il legno, con seguente contraccolpo. Rischio di morte o di lesioni gravi!

Abbattere un albero

Pericolo di lesioni!

I lavori di abbattimento e di sramatura possono essere eseguiti solo da persona addestrate! C'è il rischio di lesioni mortali!

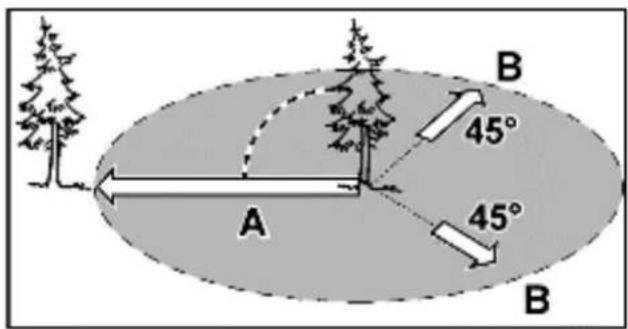

Prima di iniziare i lavori di abbattimento assicurarsi che

• nell'area di caduta (A) dell'albero non sono presenti persono o animali non coinvolti.

• una via di fuga perché ostacoli è possibile per tutte le persone coinvolte. Una ritrazione (B) avviene in diagonale opposta alla direzione di caduta.

• l'area intorno al tronco è priva di ostacoli (pericolo di inciampare!).

• la postazione di lavoro successiva si trova ad almeno 2 lunghezze e mezzo di albero. Prima di abbattere, controllare la direzione di caduta dell'albero e assicurarsi che a distance di 212 non sono presenti oggetti, altre persono o animali

Nessun oggetto,及其他 persono animalsono nella lunghezza dell'albero.

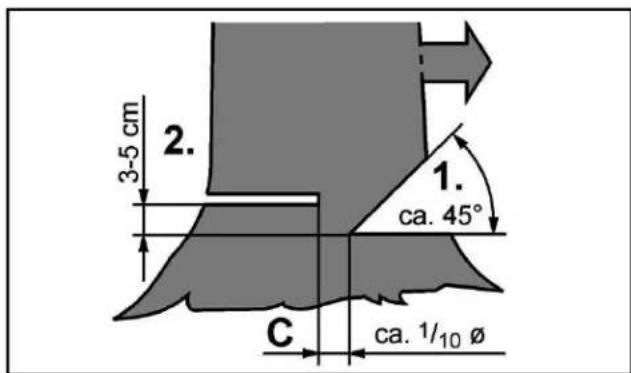

L'abbattimento di un albero è unprocesso in due fasi:

• Incidere il tronco di circa un terzo del suo diametro sul lato di caduta (1.)
• Sul lato opposto, eseguire il taglio di abbattimento (2.), che deve essere leggermente più alto della taccà di abbattimento (ca. 3-5 cm).

Rischio di lesions!

Non segare mai completeness il tronco. L'area (C) funge da cerniera e garantisce una direzione di caduta definita. Durante l'abbattimento, posizionarsi solo dal lato dell'albero da abbattere! Rischio di lesioni mortali!

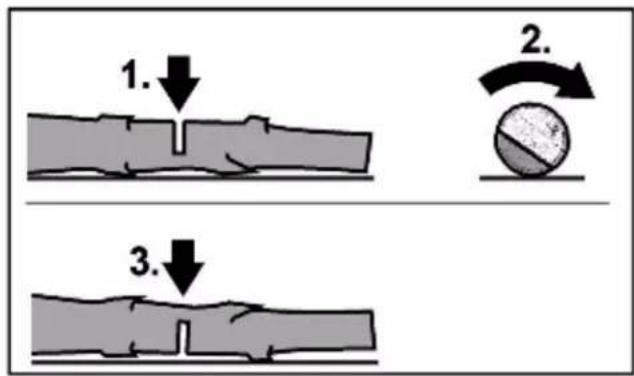

Tronchi stesi a terra

• Tagliare il tronco a metà, poi girarlo e segare dal lato opposto.

Danni all'attrezzo elettrico!

Assicurarsi che la barra di taglio non tocchi il suolo durante il taglio del tronco!

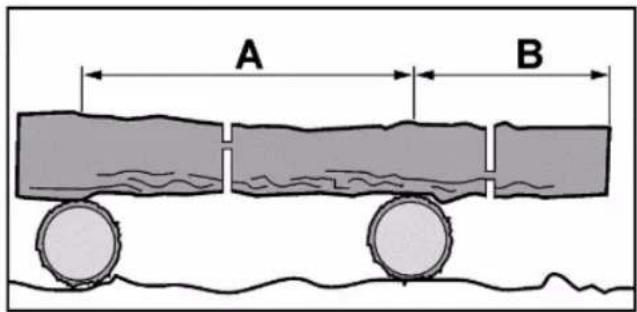

Tronchi supportati

Consigliamo di sostenere i tronchi da segare su dei cavalletti. Se ciò non è possibile, il tronco deve essere sollevato e sostenegro con l'aiuto dei rami di supporto otramite blocchi di supporto.

• Nell'area A, tagliare prima un terzo del diametro del tronco dall'alto versus il basso, poi esquire il taglio finale dal basso versus l'alto.

• Nell'area B tagliare prima un terzo circa del diametro del tronco dal basso verso l'alto, poi segare dall'alto.

Pericolo di lesions!

Non segare tronchi sotto tensione! La scheggiatura del legno o l'inclinazione della sega più causare gravi lesioni!

Rimozione di rami

• Lavorare sempre sul lato opposto al ramo in oggetto.

• Iniziare dal fondo del tronco e lavorare verso l'alto.

• Segare il ramo 10-15 cm alla base del ramo dal basso versus l'alto fino a 1/3 del diametro del ramo (1.).
• Segare il ramo un po più lontano dall'alto verso il basso (2.).
• Effettuare un taglio vicino al tronco (3.) Effettuare il taglio dall'alto verso il basso.

• Quando si sradicano tronchi sdraiati, segare sempre i rami che sporgono liberamente nell'aria per primi. Non tagliare i rami di sostegno fino a quando il tronco non è stato tagliato in lunghezza.

Pericolo di lesions!

I rami che si trovano sopra o tutto tensione possono incastrare la catena nel legno!

Manutenzione e cura

AVVERTENZE!

Rimuovere la batteria dal dispositivo prima di eseguire qualsiasi lavoro sull'utensile elettrico. Pericolo di lesions a causa dei denti affiliati! Indossare guanti protettivi.

'er la yostra sicurezza!

Eseguire solo i lavori di manutenzione qui descriitti.

Tutti gli altri lavori, in particolare la manutenzione e la riparazione del motore, devono essere eseguiti da uno specialista addestrato. Un lavoro improprio cui portare a danni all'apparecchio e quindi sono le lesioni.

Panorama di pulizia e manutenzione

Dopo agli utilizzato

• Pulizia del dispositivo.

Regolarmente, a seconda dell'uso

• Tendere la catena.

• Pulire la scanalatura della guida dell'olio della barra di taglio

• Riavvolgere la catena.
• Controllare il livello dell'olio della catena e rabboccare se necessario.

Pulizia

AVVERTENZE!

Nonutilizzareacquaodetergentliiquidi.

ATTENZIONE!

Pulire il dispositivo dopo agli operazione. Un'apparecchio non pulito provochera danni materiali e funzionali.

• Utilizzare un panno umido e una spazzola morbida per pulire l'apparecchio.
• Rimuovere il coperchio della catena, quando utilizzare una spazzola morbida per rimuovere i detriti alla barra di guida, alla catena, dal pignone e dal coperchio della catena.
• Mantenere le fessure di ventilazione pulite e privile di polvere.

AVVERTENZE!

Tensionamento della catena

La catena non deve piegarsi, ma dovrebbe essere possibile staccarla di 1-2 millimetri alla barra di taglio al centro della stessa

• Ruotare la manopola di serraggio pignone in senso antiorario fino a quando la barra di taglio può essere spostata manually.
• Ruotare il tendicatena in senso antiorario per tendere la catena.
• Girare la catena a mano per verificare che funzioni sono problemi. Deve scorrere liberamente nella barra.
• Stringere la manopola di serraggio pignone per fissare la barra e il coperchio.

i NOTE

La tensione di una nuova catena deve essere controllata e regolata dopo pochi minuti di lavoro. Per farecisioni, spegnere l'apparecchio, rimuovero la batteria e azionare il freno a catena.

Pulizia della scanalatura di guida dell'olio della barra della sega

• Rimuovere la barra di taglio.

• Rimuovere lo sporco alla scanalatura della guida dell'olio con un utensile adatto. Utilizzare spatola di plastica, non utilizzato utensili in acciaio!

• Riattaccare la barra di taglio.

Riaffilatura della catena

Per essere la catena della sega, sono necessari strumenti speciali per garantire che le lame della catena siano affiliate con l'angolazione corretta e alla profundità corretta. Si consiglia di far riaffilare la catena da uno specialista.

Ricambi

	Barra di taglio	Catena
310mm (12")	120SDEA041	91PJ045X 91PX045X
360mm (14")	140SDEA041	91PJ052X 91PX052X
410mm (16")	160SDEA041	91PJ057X 91PX057X

Stoccaggio

• Conservare l'apparecchio in un luogo asciutto e al riparo dal gelo (10-25 °C).
• Conservare la batteria e il disposativo separamente.
• Caricare la batteria prima di riporla in inverno.
• Rimuovere sempre l'olio lubricicante per catena dall'devicea se non viene utilizzato per un periodo di tempo prolongato.
  Applicare il coperchio di protezione sull'deviceà di taglio.

• Tenere l'apparecchio e soprattutto i loro componenti in plastica lontano da liquidi per freni, benzina, prodotti petroliferi, oli penetranti, ecc. Contengono sostanze chimiche che possono danneggiare o distruggere i componenti in plastica dell'apparecchio.

• I fertilizzanti e altri prodotti chimici per il giardinaggio contengono sostane che possono avere un effetto altamente corrosivo sulle parti metalliche. Non conservare l'apparecchio vicino a queste sostane.

Riparazioni

Le riparazioni devono essere eseguite solo da un'officina autorizzata dal costruttore.

Istruzioni per lo smaltimento

AVVERTENZE!

Rendere inutilizzabili gli utensili elettrici usati prima dello smaltimento:

• utensili elettrici alimentati alla rete elettrica rimuovendo la spina di collegamento,
• utensili elettrici a batteria rimuovendo la batteria.

Solo per i paesi dell'UE:

Non gettare gli utensili elettrici nei rifiuti domestici! Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione nella legislazione nazionale, le apparecchiature elettriche usate devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Recupero delle materie prime al postingo smaltimento dei rifiuti:

Il disposativo, gli accessori e l'imballaggio devono essere riciclati nel rispetto dell'ambiente. Le parti in plastica sono contrassegnate per il riciclaggio in base al tipo.

ATTENZIONE!

Non gettare le batterie nei rifiuti domestici, nel fuoco o nell'acqua. Non aprire le batterie scariche. Le batterie devono essere raccolte, riciclate o smaltite nel rispetto dell'ambiente.

Solo per i paesi dell'UE:

Secondo la direttiva 2006/66/CE, le batterie difettose o usate devono essere riciclate.

i NOTE

Informatevi sulle possibilità di smaltimento presso il vostro rivenditore specializzato

Garanzia:

Questo prodotto è stato fabbricato secondo i più alto standard di qualità. Al momento dell'acquisto di un nuovo prodotto, il produttore concede la garanzia legale di 24 mesi, a partire alla data di vendita. La garanzia copre solo i difetti dovuti a difetti di materiale e/o di fabbricazione e il mancato rispetto delle caratteristiche promesse. Per far valere la garanzia è necessario allegare lo scontrino fiscale originale con la data di vendita. Le riparazioni in garanzia vengono effettuate esclusivamente da Fuxtec GmbH. La richiesta di garanzia è valida solo se il prodotto viene utilizzato in conformità con lo scopo previsto.

Sono esclusi alla garanzia legale tutti i danni causati dai seguenti eventi:

• Abuso, sovraccarico o negligenza.
• uso commerciale (industria, artigianato, noleggio).
  Riparazioni da parte di enti non autorizzati.
• Danni causati da influssi esterni, corpi estranei, sostanze o incidenti.

Le parti soggette ad usura sono esclude alla garanzia

Dichiarazione di conformità CE

Dichiariamo che il prodotto descritto nei Dati tecnici

E212C E214C E216C

1. Produttore: Fuxtec GmbH

KappstraBe 69

71083 Herrenberg/ Germania

1. Conformamente alle seguenti

Direttive: Direttiva machine 2006/42/EG

Direttiva outdoor 2000/14/EG

Direttiva EMC 2014/30/EU

1. Conforme alle seguenti norme

armonizzate applicate: EN 60745-1:2010

EN 60745-2-13:2010

EN 55014-1:2011

EN 55014-2:2008

La procedura di valutazione della conformità verifica la conformità alla Direttiva Macchine secondo la Direttiva 2006/42/CE.

La procedura di valutazione della conformità verifica la conformità con la Direttiva sulle emissioni acustiche delle apparecchiature per esterni secondo l'Allegato V e la Direttiva 2000/14/CE.

1. Livello di potenza sonora: 99,9 dB(A).
2. Livello di potenza sonora garantito: 103 dB(A).
3. Organismo notificato: Intertek Deutschland GmbH

StangenstraBe 1

70771 Leinfelden-Echterdingen

1. Organismo notificato n°: 0905
2. Certificato n°: 14SHW2001-01

C. 21_0^x

L. Zirkler, CEO

Herrenberg, 24.04.2023

FUXTEC GmbH, Kappstrasse 69, 71083 Herrenberg / Germania

Version française
