| Marca | Fuxtec |
| Modello | FX-E1CS20 |
| Tipo di prodotto | Sega circolare senza fili |
| Tensione nominale | 20 V |
| Velocità di rotazione | Fino a 4300 giri/min |
| Profondità di taglio a 0° | 55 mm |
| Profondità di taglio a 45° | 38 mm |
| Diametro lama | 165 mm |
| Foro lama | 16 mm |
| Tipo di batteria | Li-ion |
| Alimentazione | Batteria 20 V (non inclusa) |
| Campo di inclinazione | 0° a 56° |
| Tipi di taglio | Longitudinale, inclinato, a tuffo |
| Regolazione profondità | Sì, con leva di bloccaggio |
| Guida luminosa | Sì (linea guida luminosa) |
| Lampada da lavoro | Sì |
| Protezione lama inferiore | Sì, con ritorno automatico |
| Sicurezza | Pulsante di sicurezza, protezione anti-contraccolpo |
| Manutenzione | Pulizia lame con solvente per resina; evitare l'acqua |
| Utilizzo | Privato, con tempo asciutto |
| Contenuto del manuale | 75 pagine, disponibile in FR, DE, IT |
| Norme | CE |
| Accessori forniti | Lama, chiave Allen (batteria e caricabatterie non inclusi) |
Domande frequenti - FX-E1CS20 Fuxtec
Domande degli utenti su FX-E1CS20 Fuxtec
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sega in formato PDF gratuitamente! Trova il tuo manuale FX-E1CS20 - Fuxtec e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. FX-E1CS20 del marchio Fuxtec.
MANUALE UTENTE FX-E1CS20 Fuxtec
Introduzione e sicurezza....51
Uso previsto ....51
Disposizioni generali di sicurezza per gli elettroutensili....51
Sicurezza sul luogo di lavoro ....51
Sicurezza elettrica ....52
Sicurezza personale ....52
Uso e trattamento dell'elettroutensile ....53
Uso e trattamento dell'apparecchio a batteria....53
Disposizioni di sicurezza per seghe circolari a batteria....54
Disposizioni generali di sicurezza ....54
Prima dell'uso....55
Durante l'utilizzo ....55
Dopo l'uso ....55
Disposizioni di sicurezza per il caricabatterie....56
Disposizioni di sicurezza per le batterie agli ioni di litio....56
Disposizioni di sicurezza per l'utilizzo della sega circolare a batteria ....57
Disposizioni di sicurezza per evitare contraccolpi 57
Dispositivo di protezione inferiore....58
Disposizioni di sicurezza aggiuntive ....58
Presentazione ....59
Montaggio 60

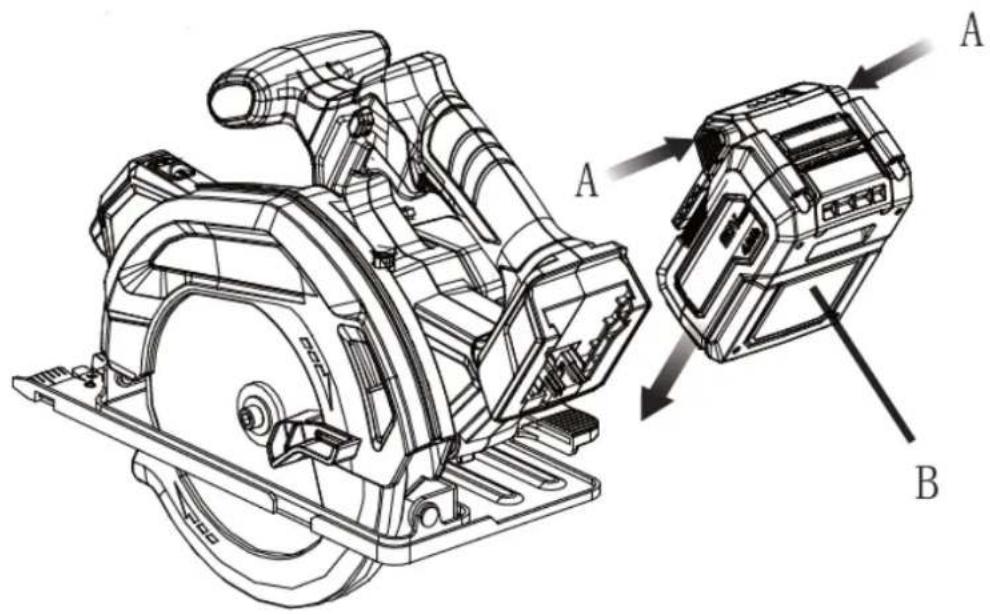

Utilizzo 62
Lama 62
Protezione inferiore lama....63

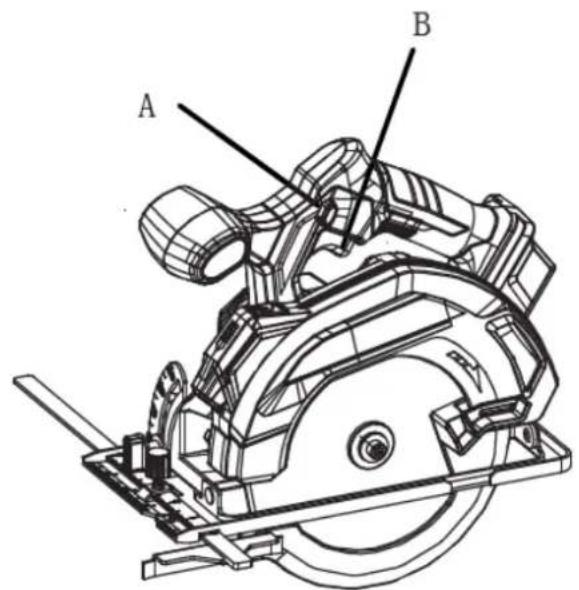

Accensione/spegnimento sega 64

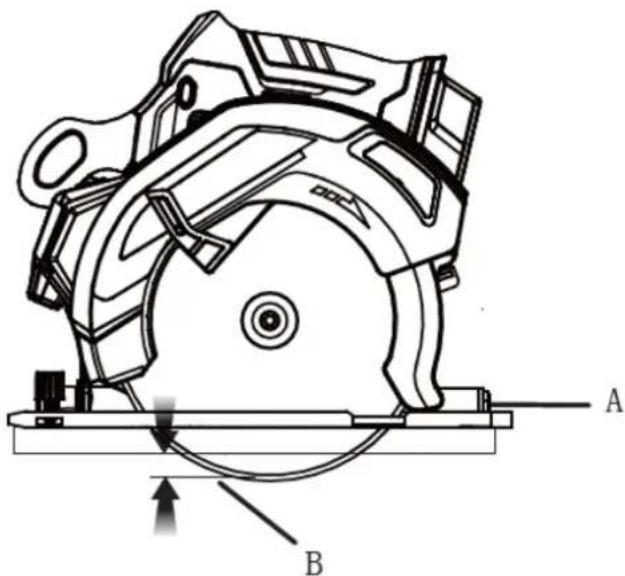

Regolazione profondità lama 65
Taglio longitudinale e obliquo....67

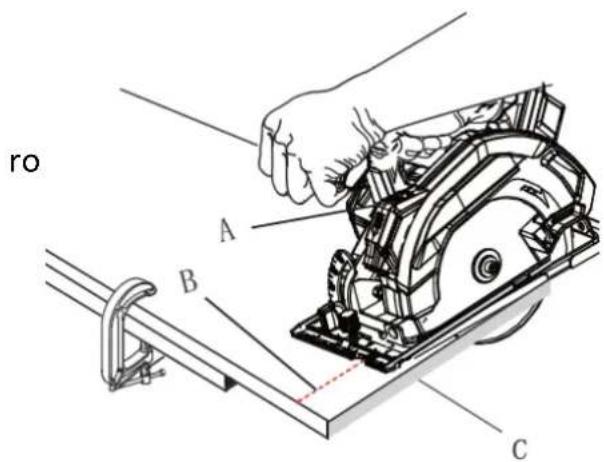

Taglio longitudinale....68

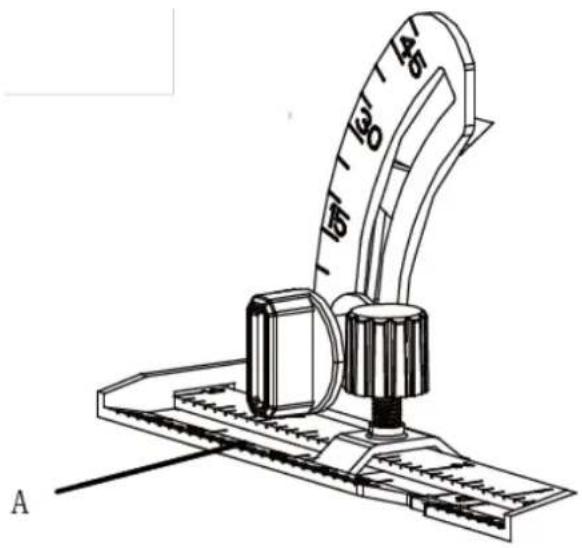

Impostazione larghezza di taglio 68

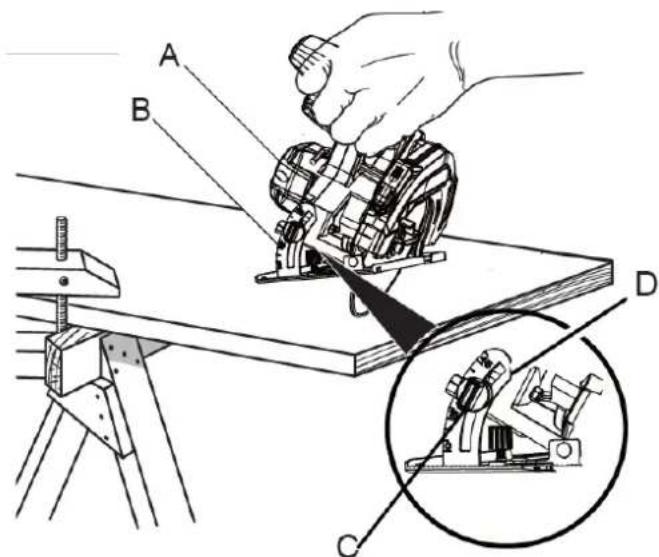

Tagli obliqui....69
Regolazione inclinazione taglio 69

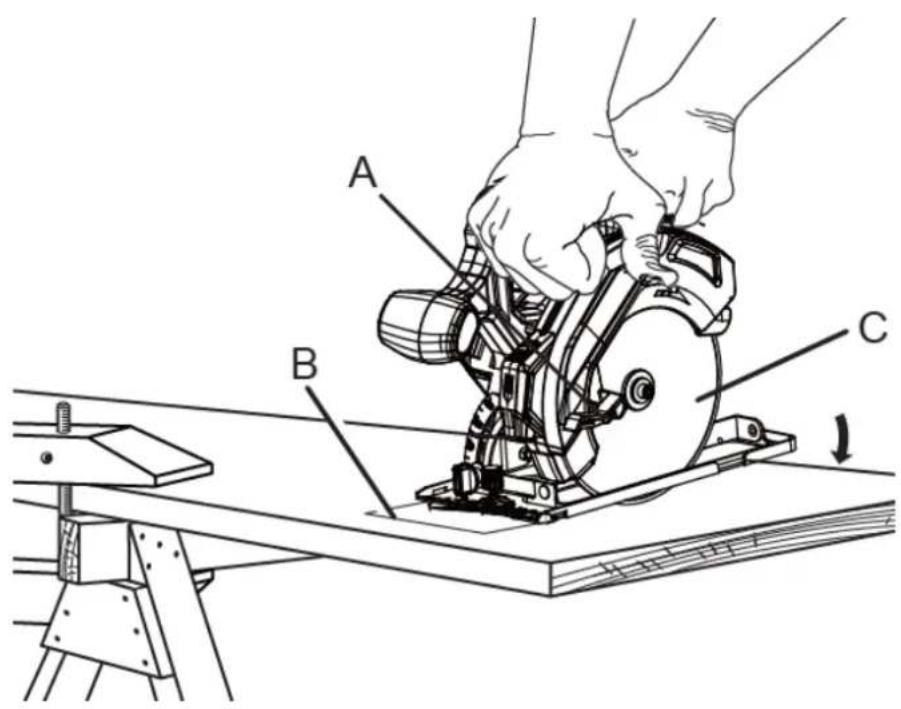

Tagli a immersione ....70
Smaltimento 72
Dati tecnici....73
Dichiarazione di conformità / Declaration of Conformity ....74

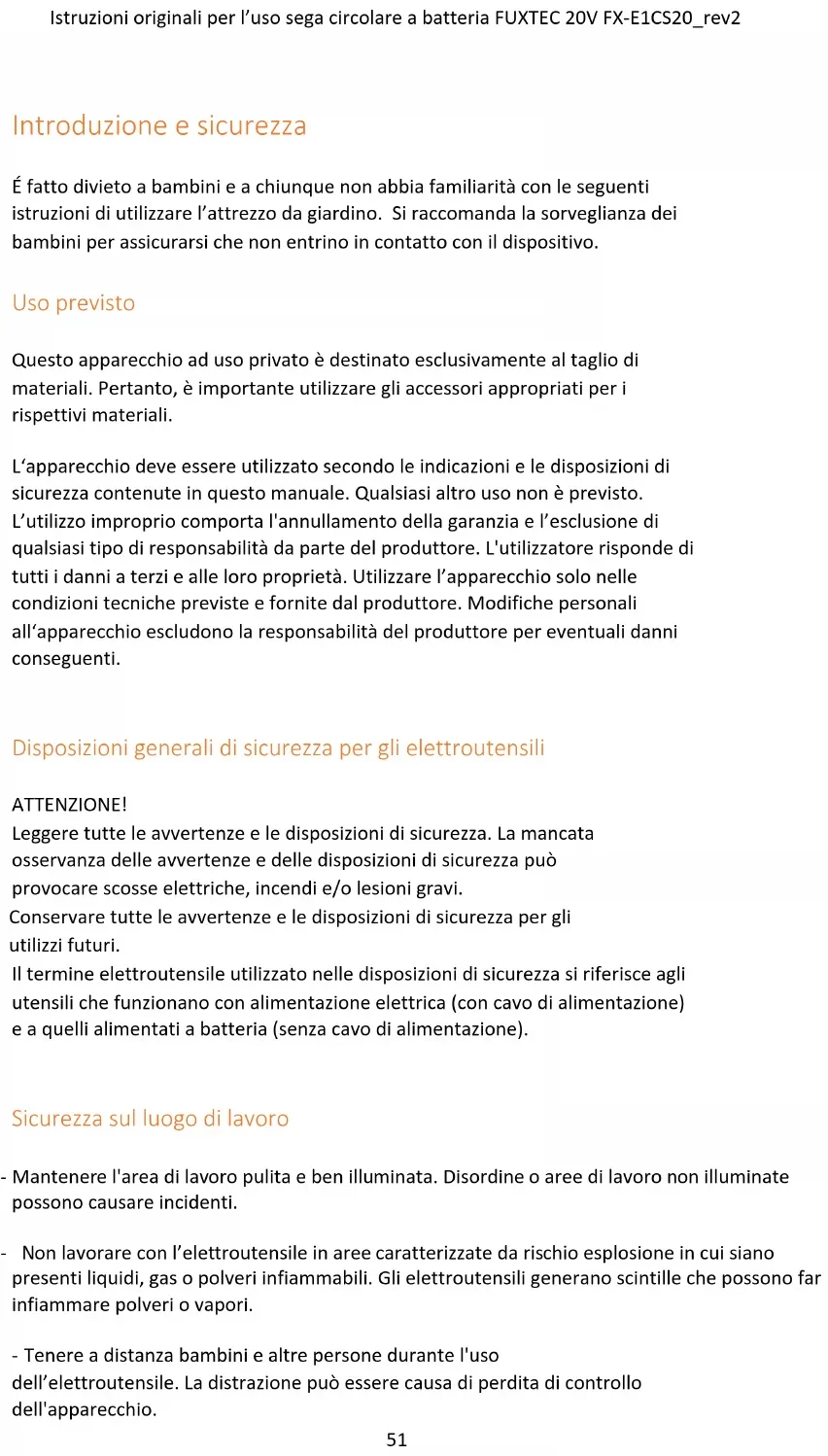

Introduzione e sicurezza
É fatto divieto a bambini e a chiunque non abbia familiarità con le seguenti istruzioni di utilizzare l'attrezzo da giardino. Si raccomanda la sorveglianza dei bambini per assicurarsi che non entrino in contatto con il dispositivo.
Uso previsto
Questo apparecchio ad uso privato è destinato esclusivamente al taglio di materiali. Pertanto, è importante utilizzare gli accessori appropriati per i rispettivi materiali.
L'apparecchio deve essere utilizzato secondo le indicazioni e le disposizioni di sicurezza contenute in questo manuale. Qualsiasi altro uso non è previsto. L'utilizzo improprio comporta l'annullamento della garanzia e l'esclusione di qualsiasi tipo di responsabilità da parte del produttore. L'utilizzatore risponde di tutti i danni a terzi e alle loro proprietà. Utilizzare l'apparecchio solo nelle condizioni tecniche previste e fornite dal produttore. Modifiche personali all'apparecchio escludono la responsabilità del produttore per eventuali danni conseguenti.
Disposizioni generali di sicurezza per gli elettroutensili
ATTENZIONE!
Leggere tutte le avvertenze e le disposizioni di sicurezza. La mancata osservanza delle avvertenze e delle disposizioni di sicurezza può provocare scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte le avvertenze e le disposizioni di sicurezza per gli utilizzi futuri.
Il termine elettroutensile utilizzato nelle disposizioni di sicurezza si riferisce agli utensili che funzionano con alimentazione elettrica (con cavo di alimentazione) e a quelli alimentati a batteria (senza cavo di alimentazione).
Sicurezza sul luogo di lavoro
- Mantenere l'area di lavoro pulita e ben illuminata. Disordine o aree di lavoro non illuminate possono causare incidenti.
- Non lavorare con l'elettroutensile in aree caratterizzate da rischio esplosione in cui siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono far infiammare polveri o vapori.
- Tenere a distanza bambini e altre persone durante l'uso dell'elettroutensile. La distrazione può essere causa di perdita di controllo dell'apparecchio.
Sicurezza elettrica
- La spina dell'apparecchio elettrico deve essere compatibile con la relativa presa. La spina non deve essere modificata in alcun modo. Non utilizzare adattatori insieme a elettroutensili con messa a terra.
Spine non modificate e prese idonee riducono il rischio di scosse elettriche. - Evitare il contatto fisico con strumenti e superfici dotate di messa a terra come tubi, impianti di riscaldamento, stufe e frigoriferi. Sussiste rischio più elevato di scosse elettriche se il corpo risulta stretto contatto con il terreno.
- Tenere gli elettroutensili al riparo da pioggia o umidità. Infiltrazioni d'acqua nell'elettroutensile aumentanoil rischio di scosse elettriche.
- Non utilizzare in modo improprio il cavo di alimentazione, ad esempio per trasportare l'elettroutensile, appenderlo o per estrarre la spina dalla presa. Tenere il cavo al riparo da fonti di calore, olio, spigoli vivi o parti in movimento. Cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
- In caso di utilizzo di un elettroutensile all'aperto, fare ricorso solo a prolunghe adatte anche ad uso esterno.
L'utilizzo di un cavo di prolunga adeguato riduce il rischio di scosse elettriche.
- Qualora si utilizzi un apparecchio elettrico all'aperto, fare ricorso solo a prolunghe adatte anche ad uso esterno. L'utilizzo di un cavo di prolunga adeguato riduce il rischio di scosse elettriche.
Sicurezza personale
- Prestare attenzione a ciò che si sta svolgendo e agire con criterio nell'utilizzo di un elettroutensile.
Non usare elettroutensili in caso di stanchezza o se si è sotto l'effetto di droghe, alcool o farmaci.
Un momento di disattenzione durante l'utilizzo dell'elettroutensile può provocare gravi lesioni.
- Indossare dispositivi di protezione individuale e occhiali protettivi. Indossare dispositivi di protezione personale come maschera antipolvere, scarpe di sicurezza antiscivolo, casco protettivo o protezioni acustiche,
a seconda del tipo di utilizzo dell'apparecchio elettrico, riduce il rischio di lesioni.
- Evitare l'avvio involontario. Assicurarsi che l'elettroutensile sia spento e prima di collegare l'apparecchio alla presa elettrica e/o alla batteria, sollevarlo o sorreggerlo. Possono essere causa di incidente il trasporto dell'apparecchio elettrico effettuato ponendo il dito sul pulsante di accensione o il collegamento del dispositivo in funzione alla presa di alimentazione.
- Rimuovere strumenti di regolazione o chiavi inglesi prima di accendere
l'elettroutensile. Un attrezzo o una chiave che si trova in una parte in movimento dell'apparecchio può causare lesioni
- Evitare posture scorrette. Fare in modo di avere stabilità e mantenere sempre l'equilibrio. Ciò permette di controllare meglio l'elettroutensile in situazioni impreviste.
- Indossare indumenti adatti. Non indossare abiti larghi o gioielli. Tenere i capelli, gli indumenti e i guanti lontano dalle parti in movimento. Indumenti larghi, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.
Uso e trattamento dell'elettroutensile
- Non sovraccaricare il dispositivo. Utilizzare l'elettroutensile adatto al lavoro da svolgere. Un elettroutensile adeguato al tipo di lavoro da eseguire permette di lavorare più efficacemente e in sicurezza.
- Non utilizzare un elettroutensile avente pulsante di accensione difettoso. Un elettroutensile che non può essere più acceso o spento è pericoloso e deve essere riparato.
- Scollegare il cavo di alimentazione e/o rimuovere la batteria prima di effettuare qualsiasi regolazione dell'unità, cambiare gli accessori o stoccare il dispositivo. Queste precauzioni impediscono l'avvio accidentale dell'apparecchio elettrico.
- Tenere gli elettroutensili fuori dalla portata dei bambini. Non consentire l'utilizzo dell'apparecchio a persone che non hanno familiarità con lo stesso o che non hanno letto le istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte.
- Effettuare un'adeguata manutenzione degli elettroutensili. Verificare che le parti mobili funzionino correttamente e non si inceppino, che non siano rotte o danneggiate, in modo da garantire che la funzionalità dell'elettroutensile non venga compromessa. Far riparare le parti danneggiate prima di utilizzare l'apparecchio. Molti incidenti sono causati da elettroutensili sottoposti a scarsa manutenzione.
- Mantenere i dispositivi di taglio affilati e puliti. Un'attenta manutenzione e affilatura degli stessi riduce la probabilità di inceppamenti e ne consente un miglior utilizzo.
- Utilizzare l'elettroutensile, accessori, ecc. conformemente alle presenti istruzioni. Tenere conto delle condizioni di lavoro e della tipologia di impiego. L'uso di elettroutensili per attività diverse da quelle previste può rappresentare un pericolo.
Uso e trattamento dell'apparecchio a batteria
- Caricare le batterie solo con caricabatterie raccomandati dal produttore. L'impiego di un
caricabatterie adatto solo ad un tipo specifico di batteria, determina un rischio di incendio, se utilizzato con batterie diverse.
- Utilizzare solo le batterie previste specificatamente per gli elettroutensili. L'uso di altre batterie può comportare il rischio di lesioni e di incendio.
- Tenere la batteria inutilizzata lontano da graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono fare contatto. Il cortocircuito tra i contatti della batteria può causare ustioni o incendi.
- Del liquido può fuoriuscire dalla batteria nel caso in cui quest'ultima non venga utilizzata in modo non corretto. Evitare il contatto con detto liquido. In caso di contatto accidentale, sciacquare con acqua. Se del liquido entra in contatto con gli occhi, ricorrere a cure mediche. La fuoriuscita di liquido dalla batteria può causare irritazione cutanea o ustioni.
Disposizioni di sicurezza per seghe circolari a batteria
Disposizioni generali di sicurezza
- Per la propria sicurezza e quella altrui, leggere questo manuale e le relative disposizioni di sicurezza prima di utilizzare il dispositivo. Conservare le istruzioni per l'uso e le relative disposizioni di sicurezza per gli utilizzi futuri, avendole sempre a portata di mano.
- In caso di cambio di proprietario, allegare le istruzioni d'uso al dispositivo.
- Le persone che utilizzano il dispositivo non devono essere sotto l'effetto di sostanze stupefacenti (es. alcool, droghe o medicinali).
- Utilizzare il dispositivo secondo le condizioni tecniche prescritte e fornite dal produttore. Modifiche personali all'apparecchio escludono la responsabilità del produttore per eventuali danni conseguenti.
- Utilizzare il dispositivo solo in presenza di luce diurna o buona illuminazione artificiale.
- Utilizzare l'apparecchio solo in condizioni di umidità assente. Tenerlo al riparo da pioggia o umidità.
Infiltrazioni d'acqua nell'apparecchio aumentano il rischio di scosse elettriche.
- Spegnere il dispositivo e rimuovere la batteria al verificarsi degli eventi di seguito riportati:
♦ se il dispositivo viene lasciato incustodito;
♦ prima del controllo, della pulizia o di altri lavori sull'apparecchio;
♦ se il dispositivo inizia a vibrare eccessivamente.
Prima dell'uso
- Familiarizzare con l'apparecchio, con le sue funzioni e i suoi comandi prima di iniziare ad utilizzarlo.
- Prima della messa in funzione controllare che l'unità non presenti segni di usura o danni dovuti ad un precedente urto o impatto.
- Non utilizzare un dispositivo il cui interruttore sia difettoso e non possa più essere acceso o spento.
- Controllare che tutti i dadi, i bulloni e le viti siano ben stretti per garantire un funzionamento sicuro dell'unità.
- Non utilizzare mai un apparecchio con parti danneggiate o mancanti. Farle riparare o, se necessario, farle sostituire da un tecnico qualificato o da un'officina specializzata.
- Quando si lavora con o sull'apparecchio indossare sempre i dispositivi di protezione individuale adeguati (occhiali di sicurezza, protezioni acustiche, guanti da lavoro antiscivolo, ecc.). L'uso di dispositivi di protezione individuale riduce il rischio di lesioni.
Durante l'utilizzo
Non azionare il dispositivo se nelle immediate vicinanze si trovano persone (soprattutto bambini) o animali. Assicurarsi che i bambini non utilizzino il dispositivo a scopo di gioco.
Assicurarsi sempre di mantenere una posizione stabile e di lavorare con calma e attenzione. Utilizzare le lame conformemente al materiale trattato. Una scelta errata può provocare scivolamenti e lesioni. Indossare protezioni acustiche durante l'utilizzo dell'apparecchio. L'esposizione al rumore può causare la perdita dell'udito. Reggere l'elettroutensile mediante l'impugnatura isolata.
Dopo l'uso
Spegnere l'apparecchio, rimuovere la batteria, quindi collocare il dispositivo in un luogo sicuro. Conservare il dispositivo fuori dalla portata dei bambini.
Assicurarsi che le prese di ventilazione dell'utensile siano libere da sporcizia.
Non pulire l'apparecchio con acqua, in quanto potrebbero verificarsi danni all'unità elettrica.
Disposizioni di sicurezza per il caricabatterie
- Tenere il caricabatterie al riparo da pioggia o umidità. Infiltrazioni d'acqua in un caricabatterie aumentano il rischio di scosse elettriche.
- Mantenere pulito il caricabatterie. Lo sporco può causare scosse elettriche.
- Controllare il caricabatterie, il cavo e la spina prima di ogni utilizzo. Non utilizzare il caricabatterie se vi si riscontrano danni. Non aprire il caricabatterie in autonomia, farlo riparare da personale qualificato utilizzando solo pezzi di ricambio originali.
Caricabatterie, cavi e spine danneggiati aumentano il rischio di scosse elettriche.
- Non appoggiare oggetti sul caricabatterie e non collocarlo su superfici morbide. Sussiste rischio d'incendio.
- Controllare sempre che la tensione di rete corrisponda a quella indicata sulla targhetta del caricabatterie.
- Non utilizzare mai il caricabatterie se il cavo, la spina o l'apparecchio stesso sono danneggiati esternamente. Portare il caricabatterie all'officina specializzata più vicina.
- Non aprire assolutamente il caricabatterie. In caso di guasto, portarlo in un'officina specializzata.
Disposizioni di sicurezza per le batterie agli ioni di litio
- Non aprire la batteria. Sussiste rischio di corto circuito.
- Proteggere la batteria dal calore, ad esempio dall'esposizione prolungata alla luce del sole, dal fuoco, dall'acqua e dall'umidità. Sussiste rischio di esplosione.
- Se la batteria è danneggiata o viene utilizzata in modo improprio, possono verificarsi esalazioni. Areare il locale e consultare un medico in caso di complicazioni. Le esalazioni possono infiammare le vie respiratorie.
- In caso di utilizzo improprio, potrebbe fuoriuscire del liquido dalla batteria. Evitare il contatto con lo stesso. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra in contatto con gli occhi ricorrere a cure mediche. La fuoriuscita di liquido dalla batteria può causare irritazioni o ustioni cutanee.
- Utilizzare solo batterie originali con la tensione indicata sulla targhetta dell'elettroutensile. Se si utilizzano altre batterie, ad es. non originali, rigenerate o di altri produttori, sussiste il rischio di lesioni e danni materiali a causa dell'esplosione delle stesse.
- La tensione della batteria deve corrispondere a quella di carica del caricabatterie. In caso contrario sussiste il rischio di incendio e di esplosione.
- Caricare le batterie solo con caricabatterie raccomandati dal produttore. L'utilizzo di un caricabatterie adatto solo ad un tipo specifico di batteria, determina un rischio di incendio, se utilizzato con batterie differenti.
- La batteria può essere danneggiata da oggetti appuntiti come chiodi, cacciaviti o da forze esterne. Può verificarsi un corto circuito interno e la batteria può bruciare, emettere fumo, esplodere o surriscaldarsi.
Disposizioni di sicurezza per l'utilizzo della sega circolare a batteria
- Tenere le mani lontane dall'area di taglio e dalla lama.
- Tenere la mano libera sull'impugnatura ausiliaria o sull'alloggiamento del motore. Se la sega viene impugnata con entrambe le mani, queste ultime sono poste al riparo da eventuali tagli.
- Non toccare la parte inferiore del pezzo in lavorazione. La protezione non assicura il riparo dalla lama della sega sulla parte inferiore del pezzo in lavorazione.
- Regolare la profondità di taglio in base allo spessore del pezzo. Al di sotto del pezzo non deve poter intravvedersi un dente intero della lama.
- Non tenere mai il pezzo da tagliare tra le mani o sulle gambe.
- È importante effettuare il lavoro in modo adeguato in modo tale da ridurre al minimo esposizioni del corpo, inceppamenti della lama o perdite di controllo.
- Afferrare l'elettroutensile servendosi esclusivamente delle impugnature isolate qualora si debbano eseguire operazioni durante le quali sussista il rischio che la lama entri in contatto con cavi nascosti. Il contatto con un cavo sotto tensione può far sì che l'elettricità si trasferisca alle parti in metallo dell'elettroutensile causando scosse elettriche.
- Utilizzare sempre lame di dimensioni e forma corrette.
- Non utilizzare mai una rondella o un bullone danneggiato o non idoneo.
Le rondelle della lama e i bulloni sono stati progettati appositamente per la sega circolare al fine di garantirne il funzionamento ottimale e in sicurezza.
Disposizioni di sicurezza per evitare contraccolpi
- Un contraccolpo è una reazione improvvisa che viene provocata da una lama inceppata, impigliata o orientata non correttamente. Tale fenomeno fa sì che la sega si sollevi in maniera inavvertita dal pezzo trattato e balzi all'indietro in direzione dell'operatore.
- L'inceppamento della lama all'interno della fenditura causerà l'ingolfamento della stessa e il motore farà balzare il dispositivo all'indietro in direzione dell'operatore.
- Se la lama durante il taglio fosse storta o mal orientata, i denti della stessa potrebbero conficcarsi nella parte superiore del legno causando uno slittamento dell'utensile e un contraccolpo per l'operatore.
Un contraccolpo è il risultato di un uso improprio della sega e/o di procedure o condizioni operative non corrette.
Tale fenomeno può essere evitato attenendosi alle raccomandazioni elencate di seguito:
- Impugnare saldamente la sega con entrambe le mani e posizionare le braccia in modo da contrastare il contraccolpo. Posizionare il corpo su uno dei due lati della lama, mai in linea con essa. Un contraccolpo può far balzare la sega all'indietro, tuttavia le forze di contraccolpo possono essere gestite dall'operatore se si prendono le giuste precauzioni.
- Se la lama si inceppa o se il taglio viene interrotto per un arresto completo, non cercare mai di estrarre la sega dal pezzo in lavorazione o di tirarla all'indietro mentre la lama è in movimento, diversamente potrebbe verificarsi un contraccolpo.
Indagare la causa dell'inceppamento della lama e adottare le misure appropriate per eliminarla.
- Quando si riavvia la sega sul pezzo in lavorazione, centrare la lama all'interno del taglio e controllare che i denti non siano impigliati nel materiale. Se la lama è inceppata, essa può sollevarsi o ritrarsi dal pezzo in lavorazione quando si riavvia la sega.
- Collocare su dei sostegni i pannelli di grandi dimensioni per ridurre al minimo il rischio di inceppamento della lama e di contraccolpo. I pannelli di grandi dimensioni tendono a cedere sotto il loro stesso peso.
Detti sostegni devono essere posizionati sotto entrambi i lati del pannello, in prossimità della linea di taglio e vicino al bordo del pannello.
- Non utilizzare lame smussate o danneggiate. Lame non affiliate o regolate scorrettamente creano un attrito eccessivo con conseguente inceppamento della lama e contraccolpo.
- Le leve di bloccaggio per la regolazione della profondità e dell'angolo della lama devono essere ben serrate e assicurate prima di procedere con il taglio. Se l'impostazione della lama si modifica durante il taglio possono verificarsi inceppamenti e contraccolpi.
- Prestare particolare attenzione quando si segano pareti esistenti o altre superfici cieche. La lama sporgente può recidere oggetti con conseguente rischio di contraccolpo.
Dispositivo di protezione inferiore
- Prima di ogni utilizzo, verificare che la protezione inferiore si chiuda correttamente.
Non utilizzare la sega se la protezione inferiore non si muove liberamente e non si chiude istantaneamente.
Non bloccare o vincolare mai la protezione inferiore in posizione aperta. Sollevare la protezione inferiore usando la maniglia retrattile e assicurarsi che questa si muova liberamente e non tocchi la lama o altre parti ad ogni angolazione e profondità di taglio.
- Controllare il funzionamento della molla di protezione inferiore. Se la protezione e la molla non funzionano correttamente, queste ultime devono essere sottoposte a manutenzione prima dell'uso. La protezione inferiore può risultare difficile da utilizzare a causa di parti danneggiate, depositi di resina o accumuli di materiale d'altro tipo.
- La protezione inferiore deve essere ritratta manualmente solo per tagli speciali, come i "tagli a immersione" e i "tagli composti". Sollevare la protezione inferiore tirando indietro la maniglia. Non appena la lama penetra nel materiale, la protezione inferiore deve essere rilasciata. Su tutte le altre seghe le protezioni inferiori dovrebbero funzionare automaticamente-
- Assicurarsi sempre che la protezione inferiore copra la lama prima di appoggiare la sega su un banco o sul pavimento. Una lama non protetta può provocare danni.
Disposizioni di sicurezza aggiuntive
- Utilizzare morsetti o altri strumenti pratici per fissare e sostenere il pezzo da lavorare su una superficie stabile. Sostenere il pezzo con la mano o con il corpo genera instabilità e può essere causa di perdita di controllo.
- Indossare sempre occhiali protettivi con protezioni laterali conformi alla normativa ANSI Z87.1 quando si assemblano parti, si aziona la macchina o si eseguono interventi di
manutenzione.
Attenendosi a questa prescrizione si riduce il rischio di gravi lesioni fisiche.
- Proteggere i propri polmoni. Indossare una maschera facciale o una maschera antipolvere se si generano polveri durante l'attività. Attenendosi a questa prescrizione si riduce il rischio di gravi lesioni fisiche.
- Proteggere l'udito. Indossare un dispositivo di protezione per l'udito durante prolungati cicli di lavoro. Attenendosi a questa prescrizione si riduce il rischio di gravi lesioni fisiche.
- Gli utensili a batteria non necessitano di collegamento ad una presa elettrica e sono pertanto sempre pronti all'uso. Prestare attenzione ai possibili pericoli quando non si utilizza l'utensile a batteria o quando si sostituiscono gli accessori. Attenendosi a questa prescrizione si riduce il rischio di scosse elettriche, incendi o lesioni gravi.
Presentazione

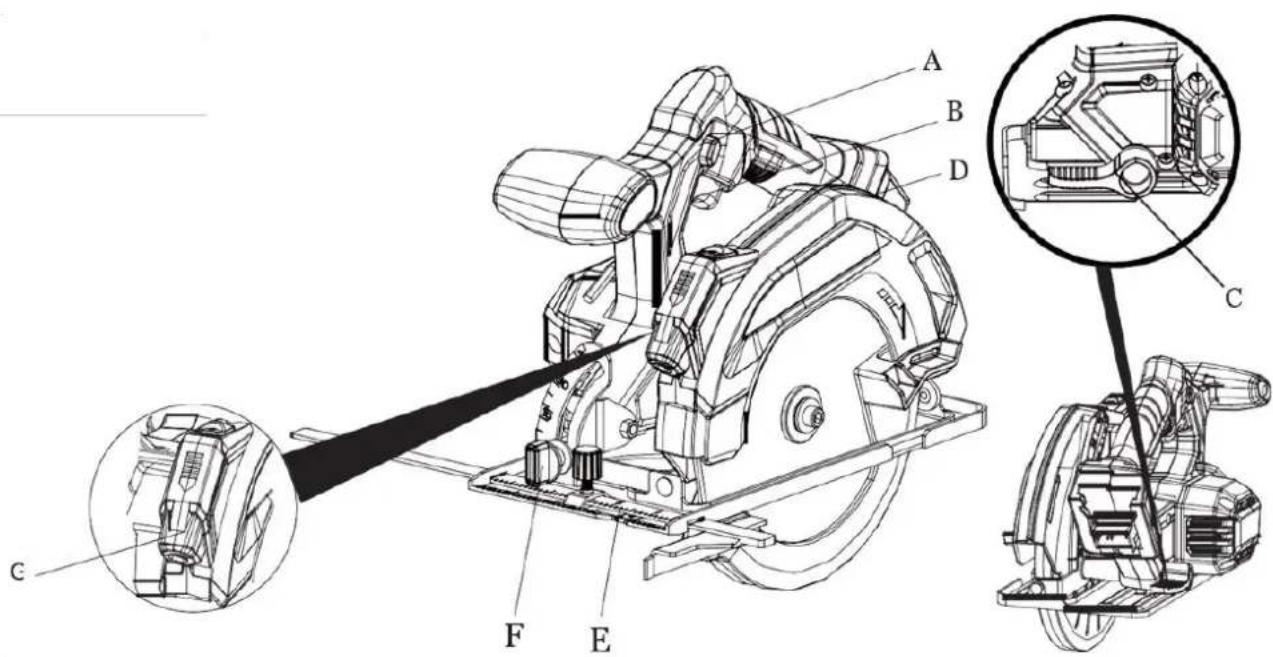

Figura 1: Sega circolare
A) Manopola di sicurezza E) Larghezza di taglio
B) Pulsante di accensione/
spegnimento F) Manopola di inclinazione
C) Chiave serraggio lame G) Luce di lavoro
D) Leva blocco profondità (funzionamento a batteria LR44 non inclusa nella fornitura)
Montaggio
NOTA: Questo prodotto deve essere assemblato.
ATTENZIONE: Gli articoli indicati nella presente sezione “montaggio” non vengono montati dal produttore sull’unità e devono pertanto essere applicati alla stessa dall’utilizzatore. L’eventuale utilizzo di un prodotto non assemblato correttamente può provocare lesioni.
- Estrarre il prodotto e tutti gli accessori dalla confezione con cautela.
Ispezionare il prodotto con cura per accertarsi che lo stesso non presenti rotture o danneggiamenti
riconducibili al trasporto. Non gettare l'imballaggio prima di aver ispezionato in maniera approfondita
il prodotto e prima di averne verificato la piena funzionalità.
ATTENZIONE: Se si rilevano parti mancanti o danneggiate, non utilizzare il dispositivo prima della sostituzione di dette parti. L'utilizzo di questo prodotto con parti danneggiate o mancanti può provocare gravi lesioni.
IMPORTANTE: Per evitare un avvio involontario che può causare gravi lesioni, rimuovere sempre la batteria dall'apparecchio durante l'assemblaggio delle parti.
- Rimuovere la batteria dalla sega circolare.
- Rimuovere la chiave di serraggio (chiave esagonale da 6 mm) dalla zona di deposito.
- Premere l'unità di bloccaggio del mandrino e rimuovere la vite di fissaggio della lama e la rondella esterna.
- Per estrarre la vite, ruotarla in senso orario.
- Non mettere in funzione la sega circolare se il bloccaggio del mandrino è innestato.
- Applicare una goccia d'olio sulla lama circolare interna ed esterna.
IMPORTANTE: Se il disco interno della lama è stato rimosso, reinserirlo prima di posizionare la lama sul mandrino. In caso contrario, potrebbe verificarsi un incidente, in quanto la lama non sarebbe serrata correttamente.
- Posizionare la lama nella protezione inferiore e sul mandrino. NOTA: I denti sono rivolti verso l'alto nella parte anteriore della sega.
- Sostituire il disco esterno della lama.
- Premere il pulsante di blocco del mandrino e riposizionare la vite di fissaggio della lama. Serrare saldamente
la vite della lama ruotandola in senso antiorario. - Inserire nuovamente la chiave di serraggio nella zona di deposito.
IMPORTANTE: Non utilizzare mai una lama troppo spessa affinché la rondella esterna possa agganciarsi al piatto del mandrino.


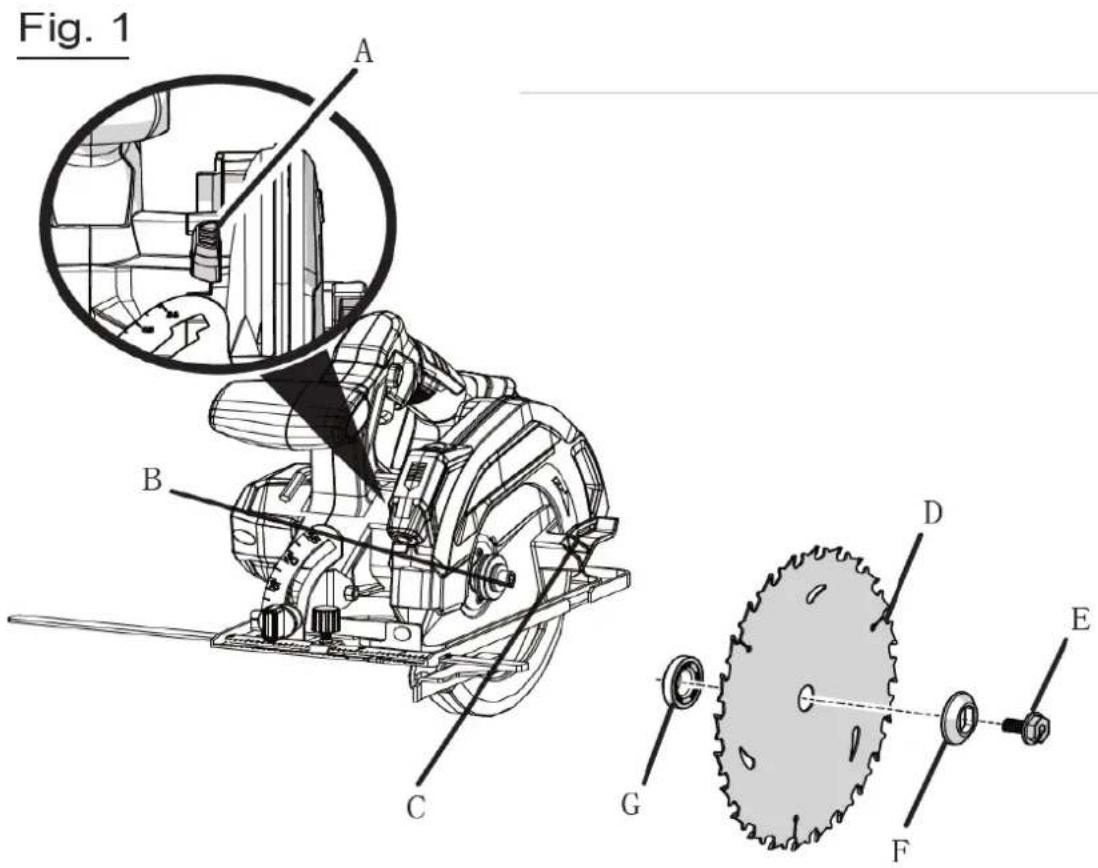

Fig. 1 A B C D E G FA) Pulsante bloccaggio mandrino
B) Protezione inferiore lama
C) Mandrino
D) Lama
E) Vite di fissaggio lama
F) Rondella esterna
G) Rondella interna
Utilizzo
- La sega circolare può essere utilizzata per i seguenti scopi: Taglio di tutti i tipi di manufatti in legno (segati, compensati, pannelli di rivestimento, pannelli compositi e legno duro)
- Inserire la batteria nell'apposito alloggiamento, come mostrato in figura.
- Prima di utilizzare l'apparecchio, assicurarsi che i bloccaggi su ciascun lato della batteria siano in posizione e che la batteria sia ben fissata nel proprio alloggiamento.
- Premere i bloccaggi per rimuovere la batteria.
A) Premere i bloccaggi per rimuovere il pacco batteria B) Pacco batteria
Lama
Anche le lame più efficaci non sono in grado di tagliare in modo efficiente se non vengono pulite, affiliate e regolate correttamente. L'uso di una lama smussata sottopone la sega a forti sollecitazioni e aumenta il rischio di contraccolpi. Tenere a portata di mano lame di scorta in modo da avere sempre a disposizione lame affiliate. Gomma e resina indurite sulle lame rallentano la sega. Rimuovere la lama della sega dalla sega e utilizzare gomma da masticare e resina, acqua calda o cherosene per rimuovere tali depositi. NON UTILIZZARE BENZINA.
Protezione inferiore lama
La protezione inferiore della lama montata sulla sega circolare è stata realizzata per garantire la massima protezione e sicurezza. In caso di danneggiamento della stessa, non utilizzare la sega fino a quando la protezione non sia stata riparata o sostituita. Lasciare sempre la protezione in posizione di lavoro quando si utilizza la sega.
ATTENZIONE - PERICOLO:
Durante il taglio del pezzo, la protezione inferiore della lama non copre la lama sul lato inferiore del pezzo. Poiché la lama è esposta sul lato inferiore del pezzo, tenere mani e dita lontane dall'area di taglio.
Il contatto con la lama della sega può provocare lesioni gravi.
IMPORTANTE: Non utilizzare mai la sega se la protezione di sicurezza non funziona correttamente.
Controllare il corretto funzionamento della protezione prima di ogni utilizzo. La protezione funziona correttamente solo quando è in grado di muoversi liberamente e di ritornare facilmente in posizione di chiusura. Se la motosega dovesse cadere, prima di usarla di nuovo, controllare che la protezione inferiore della lama e il paracolpi non siano danneggiati in tutte le impostazioni di profondità.
A) La protezione inferiore della lama si trova nella posizione superiore quando si
effettua un taglio.
B) La lama della sega è esposta sul lato inferiore del pezzo da lavorare.
Istruzioni originali per l'uso sega circolare a batteria FUXTEC 20V FX-E1CS20_rev2
Accensione/spegnimento sega
Questa sega è dotata di una luce di lavoro che si accende nel momento in cui si preme il pulsante di accensione
e si spegne quando viene rilasciato il pulsante stesso. Per avviare la sega:
- Premere il pulsante di sicurezza (A).
- Premere il pulsante di accensione/spegnimento.
Attendere che la lama raggiunga sempre la massima velocità prima di iniziare a segare.
ATTENZIONE-PERICOLO:
Se la lama entra in contatto con il pezzo prima di aver raggiunto la massima velocità, può verificarsi un contraccolpo. Sussiste rischio di lesioni.
Per arrestare la sega: Rilasciare il pulsante di accensione/spegnimento.
Dopo aver rilasciato il pulsante di accensione/spegnimento, attendere il completo arresto della lama. Non sollevare la sega dal pezzo su cui si sta lavorando mentre la lama è in movimento.
B) Pulsante di accensione/spegnimento
Regolazione profondità lama
Mantenere sempre la corretta impostazione della profondità della lama. La corretta impostazione della profondità della lama dovrebbe corrispondere al massimo ad 1/4 di pollice al di sotto del materiale da tagliare.
Una maggiore profondità della lama aumenta il rischio di contraccolpi e determina un taglio grossolano.
Per una maggiore precisione della profondità di taglio è possibile far riferimento ad una scala di rappresentazione posta sulla protezione superiore della lama.
- Rilasciare la leva di blocco della profondità sollevandola dalla base verso l'alto.
- Valutare la profondità di taglio desiderata.
- Visualizzare la scala della profondità di taglio sul retro della protezione superiore della lama.
- Tenere la base piatta sul pezzo da lavorare e sollevare o abbassare la sega finché il segno dell'indicatore sul supporto non si allinea con la tacca presente sulla protezione della lama.
- Serrare saldamente la leva di blocco della profondità spingendola verso il basso in direzione della base.
IMPORTANTE: Per facilitare e rendere più sicuro il taglio, è opportuno che la motosega sia ben sotto controllo
in qualsiasi momento. La perdita di controllo può causare incidenti con conseguenti gravi lesioni.

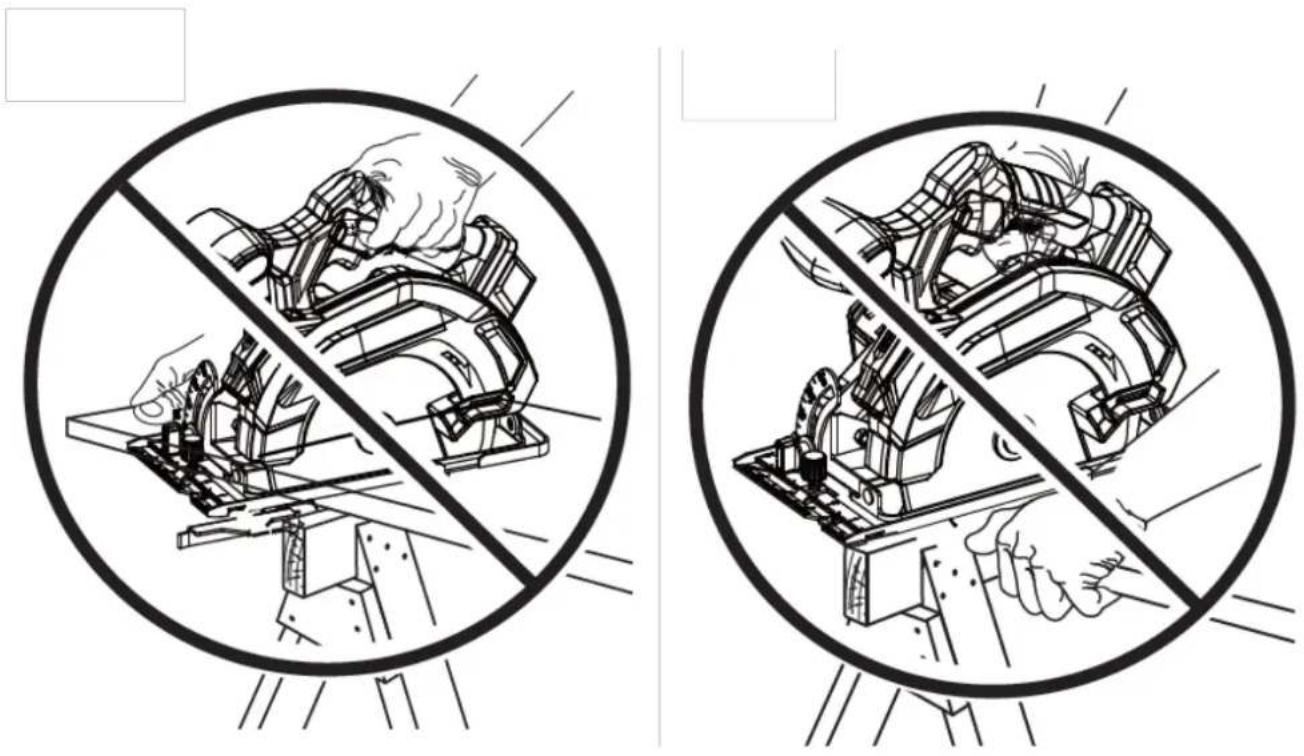

Guida errata della sega circolare:

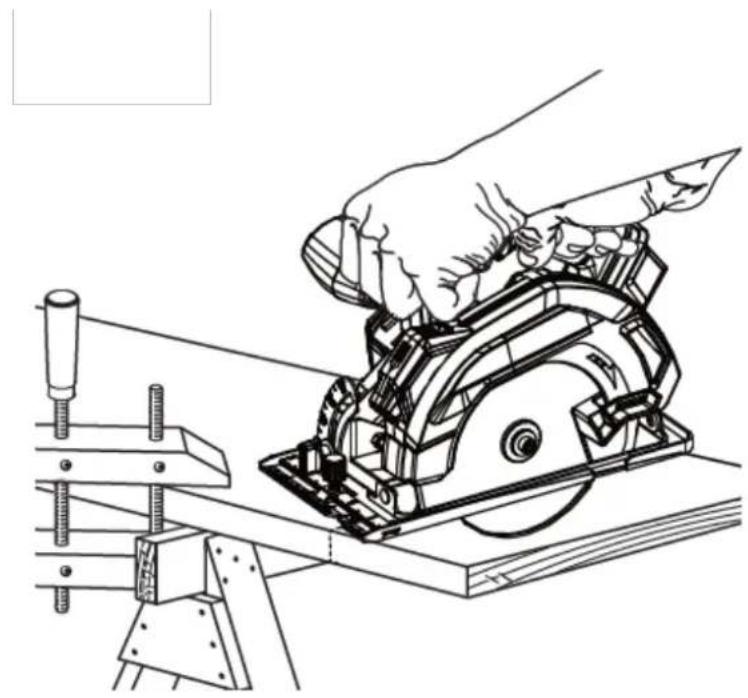

Conduzione corretta della sega circolare:
Per ottenere il miglior taglio possibile, attenersi alle istruzioni riportate di seguito:
- Impugnare saldamente la sega con entrambe le mani.
- Evitare di appoggiare la mano sul pezzo durante il taglio.
- Sostenere il pezzo da lavorare in modo che il taglio (fenditura) sia sempre laterale alla nostra figura.
- Sostenere il pezzo da lavorare nelle vicinanze del taglio.
- Utilizzare morsetti o altri strumenti pratici per fissare il pezzo da lavorare in modo che lo stesso non si muova durante il taglio.
- Posizionare sempre la sega sul pezzo supportato, non sul pezzo "tagliato".
- Posizionare il pezzo in lavorazione con il lato "buono" rivolto verso il basso.
- Prima di iniziare a tagliare, tracciare una linea guida lungo la zona di taglio desiderata.

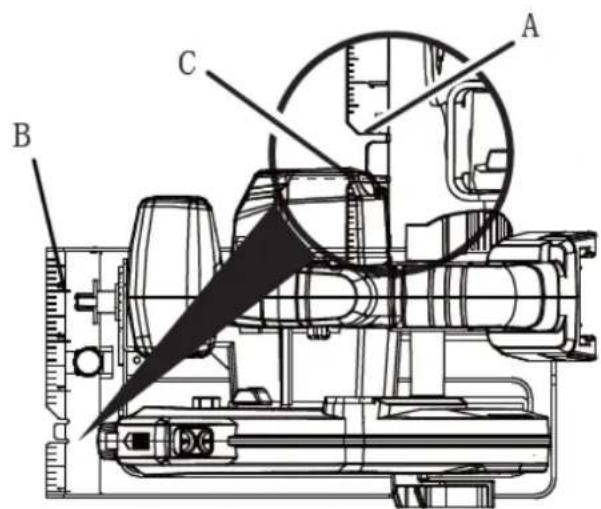

Taglio longitudinale e obliquo
Quando si esegue un taglio dritto obliquo o longitudinale, allineare la linea di taglio con la tacca di guida della lama 00 posta sulla base.
Poiché gli spessori delle lame variano, si consiglia di effettuare sempre un taglio di prova sul materiale residuo in corrispondenza di una linea guida per determinare se e quanto occorre spostare detta linea al fine di ottenere un taglio preciso.
NOTA: Lo spazio tra la linea di taglio e la linea guida indica in che misura deve essere spostata quest'ultima.
A) Tacca per la guida della lama 45°
B) Righello
C) Tacca per la guida della lama 0°
Taglio longitudinale
Utilizzare una guida quando si eseguono con la sega tagli longitudinali in lunghezza o in larghezza.
- Fissare saldamente il pezzo.
- Fissare un bordo dritto al pezzo da lavorare mediante un morsetto.
- Segare lungo il bordo dritto per ottenere un taglio lineare.
NOTA: Non far inceppare la lama nella fenditura.
B) Linea guida tratteggiata in
C) Materiale
Impostazione larghezza di taglio
Alla base della sega è presente una scala della larghezza di taglio. Se si effettuano tagli dritti obliqui o longitudinali, la scala può essere utilizzata per misurare fino a 4-1/2 pollici sul lato destro della lama e fino a 1 pollice sul lato sinistro della lama.
A) Larghezza scala di taglio


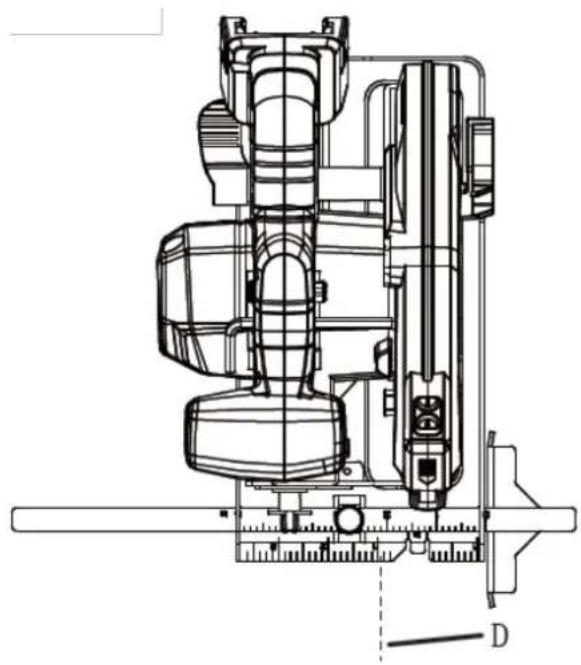

ATagli obliqui
Impostare l'angolo di taglio su un valore qualsiasi compreso tra 0 e 56° (vedere il capitolo "regolazione inclinazione taglio").
Se si esegue un taglio obliquo a 45°, allineare la linea di taglio con la tacca dei 45° gradi presente sulla base.
Effettuare un taglio di prova sul materiale residuo in corrispondenza di una linea guida per determinare quanto occorre spostare detta linea.
A) Manopola regolazione inclinazione
B) Scala inclinazione
C) Tacca guida lama 45°
D) Linea guida
Regolazione inclinazione taglio
- Allentare la manopola di regolazione dell'inclinazione.
- Sollevare l'estremità dell'alloggiamento del motore fino a raggiungere l'inclinazione desiderata.
- Serrare saldamente la manopola di regolazione dell'inclinazione.
IMPORTANTE: Effettuare un taglio obliquo senza aver fissato saldamente la manopola di regolazione dell'inclinazione può provocare gravi lesioni.
- Impugnare la sega con entrambe le mani, come mostrato in figura.
- Posizionare il bordo anteriore della base sul pezzo da lavorare.
- Avviare la sega e attendere che la lama raggiunga la massima velocità.
- Guidare la sega all'interno del pezzo ed eseguire il taglio.
- Azionare l'interruttore di accensione/spegnimento e far arrestare la lama.
- Sollevare la sega dal pezzo.
A) Alloggiamento della macchina
B) Scala inclinazione
C) Manopola di regolazione
D) Tacca
Tagli a immersione
IMPORTANTE: Impostare sempre l'inclinazione sul valore 0 prima di effettuare un taglio a immersione. Regolazioni diverse potrebbero causare gravi lesioni a seguito della perdita di controllo della sega
- Impostare il grado di inclinazione sul valore 0.
- Impostare la profondità della lama desiderata.
- Sollevare la protezione della lama inferiore mediante l'impugnatura.
- Mantenere la protezione della lama in posizione.
- Posizionare la parte anteriore della base sul pezzo e sollevare la parte posteriore dell'impugnatura in modo
tale che la lama non tocchi il pezzo.
- Avviare la sega e attendere che la lama raggiunga la massima velocità.
- Guidare la sega all'interno del pezzo ed eseguire il taglio.
- Rilasciare il grilletto e far arrestare completamente la lama.
- Sollevare la sega dal pezzo.
- Rifinire gli angoli mediante una sega manuale o un seghetto alternativo.
A) Impugnatura protezione lama inferiore
B) Posizionamento parte anteriore sega
C) Lama
Smaltimento
ATTENZIONE!
Prima dello smaltimento, rendere inutilizzabili gli elettroutensili fuori uso:
- rimuovendo la spina di alimentazione dagli elettroutensili ad alimentazione elettrica,
- rimuovendo la batteria dai dispositivi a batteria.
Solo per i paesi dell'UE
Non gettare i dispositivi elettrici nei rifiuti domestici! Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua applicazione nella legislazione nazionale, le apparecchiature elettriche usate devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente. Recupero delle materie prime al posto dello smaltimento dei rifiuti. Il dispositivo, gli
accessori e l'imballaggio devono essere riciclati in modalità ecocompatibili. Le parti in plastica sono contrassegnate per il riciclo in base alla tipologia.
ATTENZIONE!
Non gettare le batterie nei rifiuti domestici, nel fuoco o nell'acqua. Non aprire le batterie esaurite. Le batterie devono essere raccolte, riciclate o smaltite nel rispetto dell'ambiente.
Solo per i paesi dell'UE: Secondo la direttiva 2006/66/CE, le batterie difettose o usate devono essere riciclate.
NOTA
Si prega di contattare il proprio comune/città per informazioni sulle modalità di smaltimento,
Riciclo materie prime anziché smaltimento.
IT
IMBALLO ESTERNO
PAP20 CARTA
IMBALLO INTERNO
LDPE4/PS6 PLASTICA
Raccolta differenziata.
Verifica le disposizioni del tuo Comune.
Dati tecnici
Dispositivo a batteria
Tensione nominale 20 V
Velocità fino a 4300 (g/min)
Profondità di taglio con impostazione a 0° 55mm
Profondità di taglio con impostazione a 45° 38mm
Diametro lama 165mm x 16mm
Dichiarazione di conformità / Declaration of Conformity
Produttore/Producer FUXTEC GmbH
Denominazione / name
Sega circolare a batteria / 20V Circular Saw
Modello / model FX-E1CS20
Direttiva CE / EC directive 2006/42/EC, 2014/30/EU
Con la presente dichiariamo che la suddetta macchina nello stato costruttivo e nella versione da noi commercializzata, è conforme ai requisiti fondamentali di sicurezza e salute della direttiva CE elencata.
Conservazione della documentazione tecnica: FUXTEC GmbH • Kappstraße 69 • 71083
Herrenberg • Germany, L. Zirkler, Direzione Generale
C. Bille
