Original-Bedienungsanleitung FUXTEC 20V Akku-Säbelsäge FX-E1SS20

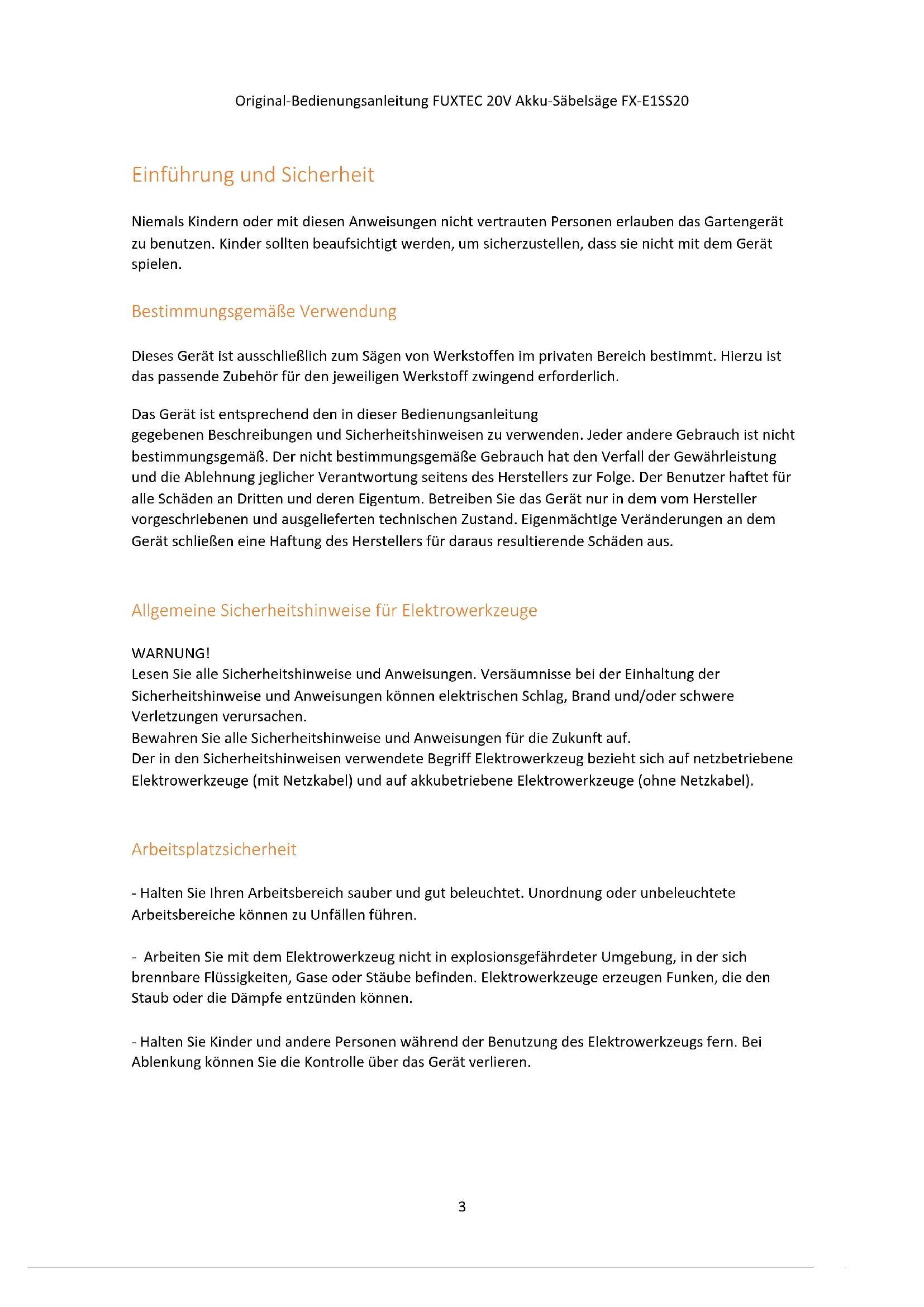

Einführung und Sicherheit Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich zum Sägen von Werkstoffen im privaten Bereich bestimmt. Hierzu ist das passende Zubehör für den jeweiligen Werkstoff zwingend erforderlich. Das Gerät ist entsprechend den in dieser Bedienungsanleitung gegebenen Beschreibungen und Sicherheitshinweisen zu verwenden. Jeder andere Gebrauch ist nicht bestimmungsgemäß. Der nicht bestimmungsgemäße Gebrauch hat den Verfall der Gewährleistung und die Ablehnung jeglicher Verantwortung seitens des Herstellers zur Folge. Der Benutzer haftet für alle Schäden an Dritten und deren Eigentum. Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschriebenen und ausgelieferten technischen Zustand. Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff Elektrowerkzeug bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit - Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. - Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. - Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.Original-Bedienungsanleitung FUXTEC 20V Akku-Säbelsäge FX-E1SS20

Elektrische Sicherheit - Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. - Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. - Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. - Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. - Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. - Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

Sicherheit von Personen - Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. - Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. - Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

- Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.Original-Bedienungsanleitung FUXTEC 20V Akku-Säbelsäge FX-E1SS20

- Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. - Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

Verwendung und Behandlung des Elektrowerkzeuges - Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. - Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oderausschalten lässt, ist gefährlich und muss repariert werden. - Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. - Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. - Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. - Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. - Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.Original-Bedienungsanleitung FUXTEC 20V Akku-Säbelsäge FX-E1SS20

Verwendung und Behandlung des Akkuwerkzeuges - Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. - Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. - Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. - Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Sicherheitshinweise für Akku Säbelsäge Allgemeine Sicherheitshinweise - Lesen Sie zu Ihrer Sicherheit und für die Sicherheit anderer diese Bedienungsanleitung und ihre Sicherheitshinweise, bevor Sie das Gerät benutzen. Bitte bewahren Sie Bedienungsanleitung und ihre Sicherheitshinweise für den späteren Gebrauch sicher auf und halten diese für jeden Einsatz griffbereit. - Geben Sie die Betriebsanleitung bei einem Besitzerwechsel mit dem Gerät weiter. - Personen, die das Gerät bedienen, dürfen nicht unter dem Einfluss von Rauschmitteln (z. B. Alkohol, Drogen oder Medikamenten) stehen. - Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschriebenen und ausgelieferten technischen Zustand. Eigenmächtige Veränderungen am Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. - Verwenden Sie das Gerät nur bei Tageslicht oder unter guter künstlicher Beleuchtung. - Verwenden Sie das Gerät nur bei trockenen Wetterbedingungen. Halten Sie es von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags. - Schalten Sie bei folgenden Bedingungen das Gerät ab und entfernen Sie den Akku: ⬧ wenn das Gerät unbeaufsichtigt gelassen wird; ⬧ vor der Überprüfung, Reinigung oder sonstigen Arbeiten am Gerät; ⬧ wenn das Gerät beginnt, übermäßig stark zu vibrieren.Original-Bedienungsanleitung FUXTEC 20V Akku-Säbelsäge FX-E1SS20

Vor dem Einsatz - Machen Sie sich vor Arbeitsbeginn mit dem Gerät und seinen Funktionen sowie seinen Bedienelementen vertraut. - Überprüfen Sie das Gerät vor Inbetriebnahme und nach einem Aufprall auf Anzeichen von Verschleiß oder Beschädigung. - Benutzen Sie kein Gerät, dessen Schalter defekt ist und sich nicht mehr ein- oder ausschalten lässt. - Überprüfen Sie, ob alle Muttern, Bolzen und Schrauben festsitzen, um sicherzustellen, dass das Gerät sicher betrieben wird. - Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Teilen. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen. - Tragen Sie bei Arbeiten mit oder an dem Gerät immer entsprechende persönliche Schutzausrüstung (Schutzbrille, Gehörschutz, griffige Arbeitshandschuhe etc.). Das Tragen von persönlicher Schutzausrüstung verringert das Risiko von Verletzungen.

Beim Einsatz Schalten Sie das Gerät nicht ein, wenn Personen (besonders Kinder) oder Tiere in unmittelbarer Nähe sind. Stellen Sie sicher, dass Kinder nicht mit dem Gerät spielen. Stellen Sie sicher, dass Sie einen festen Stand haben und arbeiten Sie ruhig und umsichtig. Verwenden Sie entsprechend des Arbeitsmaterials (Holz, Metall, Ziegel, Gips etc.) die dafür vorgesehenen Sägeblätter. Eine falsche Auswahl kann zum Abrutschen und zu Verletzungen führen. Tragen Sie bei der Nutzung des Geräts einen Gehörschutz. Lärmeinwirkung kann zu Gehörverlust führen. Halten Sie das Elektrowerkzeug an den isolierten Griffflächen. Bei der Durchführung Ihrer Arbeiten, können Sie mit verdeckten Leitungen in Kontakt kommen und dabei kann es zu einem elektrischen Schlag kommen, wenn Sie die Säge nicht sachgemäß halten.

Nach dem Einsatz Schalten Sie das Gerät aus und entnehmen Sie den Akku von der Säge. Danach stellen Sie die Einheit an einen sicheren Ort. Lagern Sie das Gerät nicht in Reichweite von Kindern. Stellen Sie sicher, dass die Lüftungsschlitze im Gerät sauber sind. Verschmutzungen bitte nicht mit Wasser reinigen. Es kann zu Schäden am elektrischen Gerät kommen.Original-Bedienungsanleitung FUXTEC 20V Akku-Säbelsäge FX-E1SS20

Sicherheitshinweise für das Ladegerät - Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages. - Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. - Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages. - Legen Sie keine Gegenstände auf das Ladegerät und stellen Sie es nicht auf weichen Oberflächen ab. Es besteht Brandgefahr. - Überprüfen Sie immer, ob die Netzspannung der auf dem Typenschild des Ladegeräts angegebenen Spannung entspricht. - Benutzen Sie niemals das Ladegerät, wenn Kabel, Stecker oder das Gerät selbst durch äußerliche Einwirkungen beschädigt sind. Bringen Sie das Ladegerät zur nächsten Fachwerkstatt. - Öffnen Sie auf keinen Fall das Ladegerät. Bringen Sie es im Fall einer Störung in eine Fachwerkstatt.

Sicherheitshinweise für Li-Ionen Akkus - Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. - Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. - Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. - Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. - Verwenden Sie nur Original-Akkus mit der auf dem Typenschild Ihres Elektrowerkzeugs angegebenen Spannung. Bei Gebrauch anderer Akkus, z.B. Nachahmungen, aufgearbeiteter Akkus oder Fremdfabrikaten, besteht die Gefahr von Verletzungen sowie Sachschäden durch explodierende Akkus. - Die Akkuspannung muss zur Akku- Ladespannung des Ladegerätes passen. Ansonsten besteht Brand- und Explosionsgefahr.Original-Bedienungsanleitung FUXTEC 20V Akku-Säbelsäge FX-E1SS20

- Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. - Durch spitze Gegenstände wie z.B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.

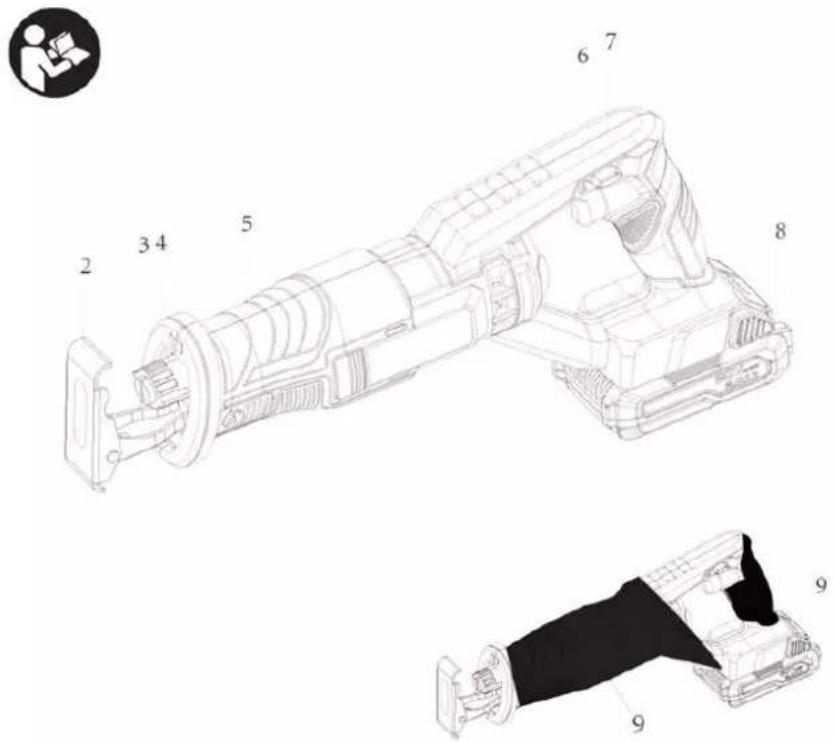

Abbildung 1: Säbelsäge

3. Sägeblattführungsschiene

4. Sägeblattverriegelung

5. Sicherheitsknopf zur Verlängerung der Schiene für die Fußplatte

7. Sperrknopf für Ein-/Ausschalter

8. Akku (nicht im Lieferumfang enthalten)

9. GriffOriginal-Bedienungsanleitung FUXTEC 20V Akku-Säbelsäge FX-E1SS20

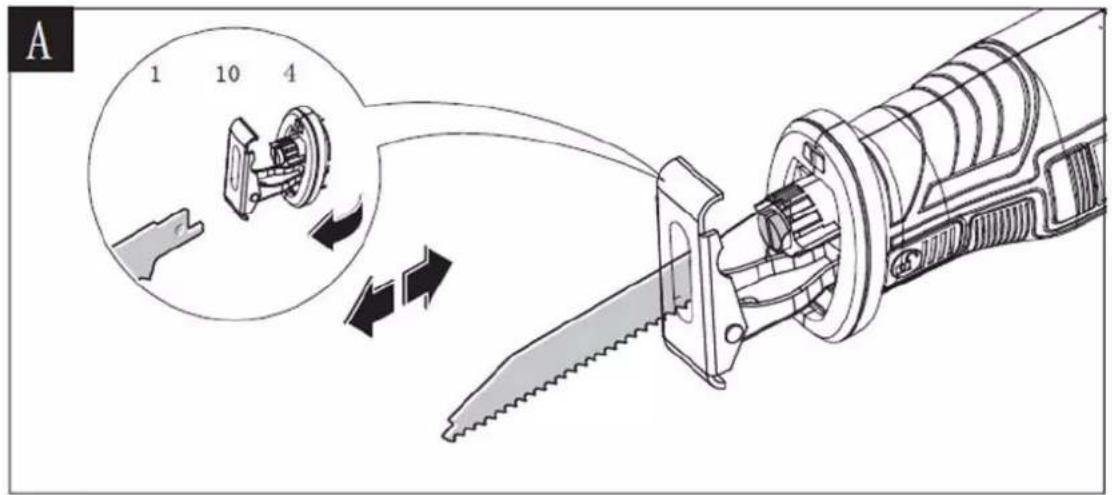

Abbildung 2: Detailaufnahme Sägeblattwechsel

Um das Sägeblatt zu wechseln, drehen Sie an der Verriegelung (Abb. 1, Punkt 4) und ziehen Sie das Blatt nach vorne raus. Um ein neues Blatt zu befestigen, lösen sie erneut die Verriegelung und führen Sie das neue Blatt in die Führungsschiene (Abb. 1, Punkt 3) ein.

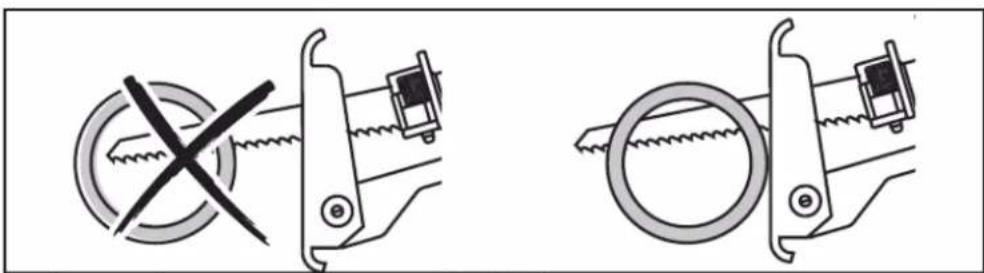

Abbildung 3: Detailaufnahme Fußplatte + Verbindung zur Führungsschiene Der Neigungswinkel der Fußplatte kann je nach Wunsch und in Abhängigkeit zu der zu sägenden Oberfläche nach vorne oder hinten verstellt werden. Bitte achten Sie aber immer auf einen Kontakt der Fußplatte mit dem zu sägenden Material (siehe folgende Abbildung)Original-Bedienungsanleitung FUXTEC 20V Akku-Säbelsäge FX-E1SS20

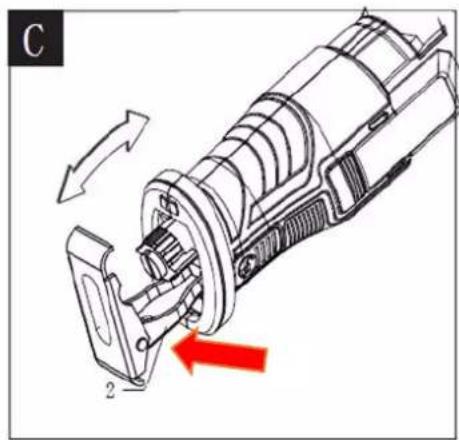

Abbildung 6: Verlängerung oder Entnahme der Führungsschiene Um die Führungsschiene (Punkt 2) zu entnehmen oder nach vorne zu verlängern, drücken Sie bitte an der linken Seite den Sicherungsknopf ein (Punkt 1). Nun können Sie die Führungsschiene nach vorne entnehmen. Um die Führungsschiene nach dem Einsetzen wieder fest mit dem Gerät zu verbinden, drücken Sie den Sicherungsknopf auf der rechten Seite des Geräts (äquivalent zu Punkt 1) wieder ein.

Einsatz Korrekte Handhabung Halten Sie die Hände vom Sägebereich fern. Fassen Sie nicht unter das Werkstück. Der Kontakt mit dem Sägeblatt kann zu Verletzungen führen. Setzen Sie die Maschine nur dann auf das Werkstück auf, wenn es eingeschaltet ist, sonst besteht die Gefahr von Rückschlägen, wenn das Sägeblatt im Werkstück verklemmt. Beim Sägen muss die Fußplatte (Abb. 1 Punkt 2) immer an das Werkstück anliegen. Das Sägeblatt kann verkeilen und zum Verlust der Kontrolle über die Maschine führen. Wenn der Schnitt beendet ist, schalten Sie die Maschine aus und ziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn es zum Erliegen kommen. Auf diese Weise können Sie Rückschläge vermeiden und die Maschine kann sicher entfernt werden. Verwenden Sie nur unbeschädigte Sägeblätter, die sich in einwandfreiem Zustand befinden. Verbogene oder stumpfe Sägeblätter können brechen, den Schnitt negativ beeinflussen oder zu Rückschlägen führen.Original-Bedienungsanleitung FUXTEC 20V Akku-Säbelsäge FX-E1SS20

Bremsen Sie das Sägeblatt nicht durch seitliches Drücken ab. Das Sägeblatt kann beschädigt werden, brechen oder Rückschläge verursachen. Klemmen Sie das zu sägend Material gut fest. Das Werkstück sollten Sie auf keinen Fall mit Händen oder Füßen abstützen. Berühren Sie keine Gegenstände oder den Boden mit der laufenden Säge – es besteht die Gefahr von Rückschlägen Verwenden Sie geeignete Detektoren, um festzustellen, ob sich Versorgungsleitungen im Arbeitsbereich befinden. Der Kontakt mit elektrischen Leitungen kann zu Bränden oder Elektroschocks führen.Die Beschädigung einer Gasleitung kann zu einer Explosion führen. Das Eindringen in eine Wasserleitung verursacht Sachschäden. Halten Sie das Gerät bei der Arbeit immer mit beiden Händen fest und sorgen sie für einen sicheren Stand. Das Elektrowerkzeug sollte beiden Händen sicher geführt werden. Ein sich unter Spannung befindendes Werkstück kann Rückschläge verursachen. Nutzen Sie zur Sicherung der Werkstücke geeignete Geräte oder einen Schraubstock. Warten Sie immer, bis die Maschine komplett still steht, bevor sie diese ablegen. Öffnen Sie nicht die Batterie – es besteht Kurzschlussgefahr.

Verwenden Sie nur Original FUXTEC Lithium-Ionen-Akkus mit der Spannung, die auf dem Typenschild Ihres Elektrowerkzeugs angegeben ist. Die Verwendung anderer Batterien kann zu Verletzungen führen und einen Brand auslösen. Hinweis: Die Verwendung von Batterien, die nicht für die Maschine geeignet sind, kann zu Fehlfunktionen oder Schäden am Elektrowerkzeug führen. Den geladenen Akku muss in den Sockel des Elektrowerkzeugs einlegt werden, bis dieser spürbar einrastet und sicher verriegelt ist. Ein- und Ausschalten: Schalten Sie das Elektrowerkzeug ein, drücken Sie zuerst die Verriegelungstaste (Abb. 1, Punkt 7) rechts oder links ein. Drücken Sie dann den Ein/Aus-Schalter (Abb. 1, Punkt 6) und halten Sie diesen gedrückt. Die Säge läuft. Um das Gerät abzuschalten, lassen sie einfach den Ein-/Ausschalter wieder los. Aus Sicherheitsgründen kann der Ein/Aus-Schalter nicht verriegelt werden; sie müssen diesen während des gesamten Vorgangs gedrückt halten. Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur dann ein, wenn Sie es benutzen. Hinweis: Der Lithium-Ionen-Akku ist gegen Tiefentladung. durch den "Electronic Cell Protection (ECP)" geschützt. Wenn die Batterie leer, wird die Maschine über eine Schutzvorrichtung abgeschaltet. Das Sägeblatt bewegt sich dann nicht mehr. In diesem Fall drücken sie nicht mehrmals den Ein-/Ausschalter. Der Akku kann dadurch Schaden nehmen.Original-Bedienungsanleitung FUXTEC 20V Akku-Säbelsäge FX-E1SS20

Tipps zum Arbeitsvorgang Beim Sägen von Leichtbaustoffen sind die gesetzlichen Bestimmungen und die Empfehlungen des Materialherstellers zu befolgen. Prüfen Sie Holz, Pressspanplatten, Baustoffe etc. auf fremde Gegenstände wie Nägel, Schrauben oder ähnliches und verwenden Sie immer das richtige Sägeblatt. Schalten Sie die Maschine ein und führen Sie diese an das Werkstück heran. Positionieren Sie die Fußplatte auf die Oberfläche des Werkstücks und nutzen Sie gleichmäßigen Anpressdruck beim Sägen. Nach Beendigung des Arbeitsvorgangs schalten Sie die Maschine aus. Sollte das Sägeblatt klemmen, schalten Sie die Maschine sofort aus. Den Spalt mit einem geeigneten Werkzeug etwas aufweiten und im Anschluss die Maschine rausziehen. Entsorgung WARNUNG! Ausgediente Elektrowerkzeuge vor der Entsorgung unbrauchbar machen:

• netzbetriebene Elektrowerkzeuge durch Entfernen des Anschlusssteckers,

• akkubetriebene Elektrowerkzeuge durch Entfernen des Akkus. Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Rohstoffrückgewinnung statt Müllentsorgung. Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet. WARNUNG! Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser werfen. Ausgediente Akkus nicht öffnen. Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden. Nur für EU-Länder: Gemäß Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden. HINWEIS Über Entsorgungsmöglichkeiten informieren Sie sich bitte bei Ihrer Kommune/Stadt, Recycling raw materials instead of waste disposal.Original-Bedienungsanleitung FUXTEC 20V Akku-Säbelsäge FX-E1SS20

Nennspannung 20 V Drehzahl Bis zu 3000 (U/min) Max. Werstoffdurchmesser

Metall 8mm Holz 100mm Mitgeliefertes Sägeblatt: S1531L HCS (220mm) für Holz Optionales Sägeblatt: 922EFB1M(130mm) für MetallOriginal-Bedienungsanleitung FUXTEC 20V Akku-Säbelsäge FX-E1SS20

Konformitätserklärung / Declaration of Conformity Hersteller/ Producer FUXTEC GmbH Kappstraße 69, 71083 Herrenberg Deutschland / Germany Tel.: [phone] Fax: [phone] Email: [e-mail] Web: www.fuxtec.de Bezeichnung / name Akku Säbelsäge / E1 20V Cordless Reciprocating Saw Typ / model M0W-WYT01-18Li EG-Richtlinie / EC directive 2006/42/EC, 2014/30/EU Angewandte Normen / applicable standards EN 62841-1:2015 EN 62841-2-11:2016 EN 55014-1:2006+A1+A2 EN 55014-2:2015 Hiermit erklären wir, dass die oben genannte Maschine aufgrund Ihrer Bauart in der von uns in Verkehr gebrachten Version den grundlegenden Sicherheits- und Gesundheitsanforderungen der aufgeführten EG-Richtlinie entsprechen. Hereby we declare that the above mentioned machine meet the essential safety and health requirements of the above stated EC directives. Any manipulation or change of the machine not being explicity authorized by us in advance renders this document null and void. Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, T. Gumprecht, Geschäftsführung
