AUTOMOBIL-NEBELMASCHINE

LECKSUCHER

MODELL: SD303/SD304/SD307

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

AUTOMOBIL-NEBELMASCHINE LECKSUCHER

MODELL: SD303/SD304/SD307

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Symbol Symbol Beschreibung
	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

WARNING

ÿ Dieses Produkt ist nicht geeignet für die Lecksuche an rauchempfindlichen Bauteilen, oder erfordert relativ hohen Druck, wie z. B. Leckagen in Klimaanlagen, Risserkennung im Motorblock usw.

ÿ Dieses Produkt ist nur für 12V DC-Stromquellen oder 12V Kfz-Stromversorgungen geeignet. Batterien, und die Plus- und Minuspole dürfen nicht vertauscht werden.

ÿ Bevor Sie den Universal-Ansaugadapter in den Ansaugschlauch des Motors stecken, Bitte reinigen Sie die Innenwand des Ansaugschlauchs, um sicherzustellen, dass sich keine Spitzen befinden, um ein Durchstechen des Universal-Ansaugadapters zu vermeiden.

ÿ Wenn der Rauch während des Gebrauchs schwächer wird, deutet dies darauf hin, dass nicht genügend Öl vorhanden ist. Bitte füllen Sie es umgehend nach.

ÿ Dieses Produkt ist mit einem Überhitzungsschutz ausgestattet. Wenn das

Wenn das Produkt überhitzt, leuchtet die Überhitzungsanzeige auf und die Rauchabgabe wird gestoppt. Wenn die Temperatur auf den normalen Bereich fällt, nimmt das Gerät den Betrieb wieder auf. Dieser Zyklus dauert etwa 5 Minuten und ist kein Grund zur Sorge.

ÿ Starten Sie den Motor nicht, während Sie die Maschine benutzen. Führen Sie Tests entweder mit dem Motor ausgeschaltet (Test des kalten Motors) oder nachdem der Motor gelaufen und dann abgestellt wurde (Test des heißen Motors).

PRODUCT OVERVIEW

Der Rauchleckdetektor ist speziell für die Erkennung von Lecks in Ansaugsystemen, Kraftstoffsystemen, Kühlsystemen und anderen Rohrleitungen von Kraftfahrzeugen konzipiert. Er eignet sich für alle Arten von Personenkraftwagen, Motorrädern, Schneemobilien, Geländewagen, Strandfahrzeugen, leichten Lastwagen und Schnellbooten. Er ist die perfekte Ergänzung zu Kfz-Diagnosewerkzeugen und ermöglicht in Kombination mit diesen eine präzise Lokalisierung physikalischer Fehler und eine schnelle Identifizierung latenter Motorstörungen.

SPECIFICATION PARAMETERS

Modell	SD307	SD303	SD304
Netzspannung	DC12V
Rauchmodus aktuell	5,6 bis 6,8 A
Ausgangsdruck	19–23 psi
Maximaler Durchfluss	8 l/min
Umgebungs Betriebstemperatur	-20 75
Durchflussmesser
Druckanzeige
Ölstandmessgerät

ACCESSORIES

Hinweis: „•“ bedeutet mit, „•“ bedeutet ohne.

ARTIKEL	BESCHREIBUNG	BILD	Menge	SD303	SD304	SD307
1	Schwarzes Steckerset		1 Satz	•	•	•	•
2	Universal Adapter		1 Stück	•	•	•	•
3	Netzkabel		1 Stück	•	•	•	•
4	Rohradapter		1 Stück	•	•	•	•

5	Ventileinsatz Schlüssel		1 Stück	•	•	•
6	EVAP-Adapter		1 Stück	•	•	•
7	Rohr		1 Stück	•	•	•
8	Konusadapter		1 Stück	•	•	•
9	Haken		1 Stück	•	•	•
10	Tankflasche		1 Stück	•	•	•
11	Handbuch		1 Stück	•	•	•

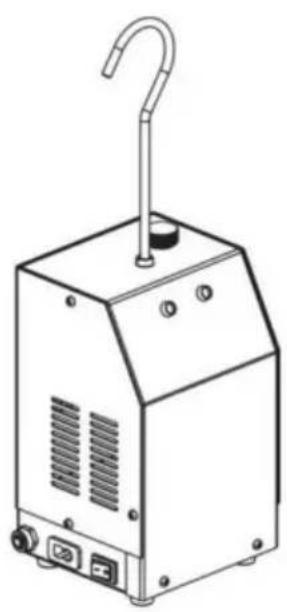

A. Haken, praktisch zum schnellen Befestigen von Ausrüstung am Auto. Achten Sie beim

Verwenden des Hakenaufhängers darauf, die Muttern festzuziehen, um zu vermeiden, dass sich Haken und Karosserie mehrmals drehen, wodurch sich die Karosserie lösen und herunterfallen und beschädigt werden kann.

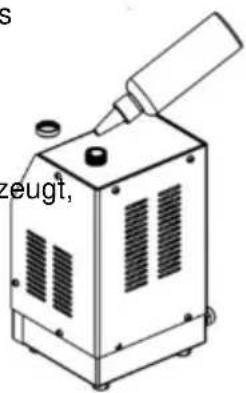

B. Der Öleinfüllstutzen: Die erste Nachfüllung sollte insgesamt nicht mehr als

30 ml Rauchöl enthalten. Eine Überfüllung kann zu einer unzureichenden

internen Erwärmung und damit zu keinem oder reduziertem Rauchausstoß

führen. Wenn das Rauchöl fast aufgebraucht ist und keinen Rauch mehr erzeugt,

Es können zusätzliche 10–20 ml hinzugefügt werden.

C. Druckmessgerät (SD303 nicht im Lieferumfang enthalten): Das

Druckmessgerät ermöglicht durch Anzeige des Druckmessgeräteigers

eine schnelle Beobachtung und Beurteilung, ob die getesteten Teile

des Fahrzeugs undicht sind.

D. Überhitzungsanzeigeleuchte.

E. Rauchflussregler (SD303 SD304 nicht enthalten): Reguliert den Fluss von

Rauch.

F. Luft-/Rauchmodusschalter: Stellen Sie den Schalter auf AIR, um den Luftmodus mit laufender

Luftpumpe zu starten. Stellen Sie den Schalter auf SMOKE, um den Rauchmodus zu starten. Wenn in diesem Modus das Rauchöl im Instrument nicht ausreicht oder das Instrument zu lange

ununterbrochen arbeitet (ca. 5 bis 9 Minuten, je nach Arbeitsumgebung), was zu einer Überhitzung im Inneren des Instruments führt, leuchtet die Überhitzungsschutzanzeige auf, bis die Temperatur wieder im Normalbereich liegt und das

zeugt,

Das Instrument nimmt den Betrieb wieder auf.

G. Betriebsanzeigeleuchte: Nach dem Einschalten leuchtet die Betriebsanzeigeleuchte und zeigt damit an, dass der Rauchgenerator normal mit Strom versorgt wird.
H. Rauchauslassöffnung: Durch den Rauchauslass und das Rauchrohr wird Rauch in das Rohrleitungssystem des Wagens eingeleitet.

I. Stromeingangsschnittstelle: Stecken Sie hier das Netzkabel ein, um den Strom für das Instrument.
J. Durchflussmesser: Wenn der getestete Bereich mit Rauch oder Luft gefüllt ist und keine Leckage vorliegt, können Sie durch dieses Fenster beobachten, ob er richtig funktioniert. Der Schwimmer des Durchflussmessers bleibt unten und der Zeiger des Druckmessers steigt. Wenn im System eine Leckage vorliegt, steigt der Schwimmer des Durchflussmessers und der Zeiger des Druckmessers fällt.

OPERATING METHODS

1. Nach dem Zusammenbau des Lecksucherzubehörs injizieren Sie beim ersten Gebrauch etwa 30 ml Rauchöl. Eine Nachfüllung reicht für einen Dauerbetrieb von etwa 20 bis 30 Minuten. Eine Überfüllung kann zu einer unzureichenden internen Erwärmung führen, was dazu führt, dass kein Rauch oder eine reduzierte Rauchabgabe erfolgt.
2. Öffnen Sie die Motorhaube und entfernen Sie den Luftfilter. Bei einigen Fahrzeugmodellen muss möglicherweise der Luftmengenmesser entfernt werden.
3. Setzen Sie den Universaladapter oder den Kegeladapter in den Ansaugschlauch des Motors ein, um die Rohrleitung zu blockieren. Drücken Sie fest, bis der Ansaugschlauch abgedichtet ist (achten Sie bei Verwendung des Airbags darauf, dass der maximale Durchmesser 10 cm nicht überschreitet, um zu vermeiden

Schaden).

1. Schließen Sie das Netzkabel an die Autobatterie an. Befestigen Sie die rote Krokodilklemme am Pluspol der Batterie und die schwarze Krokodilklemme am Minuspol der Batterie.
2. Nach dem Einschalten leuchtet die Betriebsanzeige auf und zeigt damit an, dass der Rauchleckdetel normal mit Strom versorgt wird. Er wechselt standardmäßig in den AIR-Modus und die Luftpumpe beginnt zu arbeiten.
3. Drücken Sie die SMOKE-Taste, um in den Rauchmodus zu wechseln. Beobachten Sie nach dem Start den Zeiger des Druckmessers. Wenn der Druck 15 PSI (ohne SD303) übersteigt und der Schwimmer des Durchflussmessers (nur SD307) unten bleibt, werden keine Lecks erkannt. Wenn der Zeiger des Druckmessers einen sehr langsamen Druckanstieg oder keinen weiteren Anstieg anzeigt (ohne SD303) und die Durchflussmesserüberwachung einen kontinuierlichen Lufteinstrom anzeigt (Schwimmer steigt), überprüfen Sie, ob die Verbindungsschläuche richtig angeschlossen sind. Wenn die Anschlüsse korrekt sind, deutet dies auf ein Leck im getesteten System hin. Lokalisieren Sie die Leckstelle, indem Sie beobachten, wo Rauch austritt.
4. Starten Sie den Rauchmodus. In diesem Modus dauert es je nach Fahrzeugmodell etwa 1-3 Minute bis das interne System mit Rauch gefüllt ist. Beginnen Sie während dieses Vorgangs mit der Überprüft auf Leckfehler. Wenn während dieses Vorgangs das Rauchöl im Detektor nicht ausreicht oder der Detektor zu lange ununterbrochen arbeitet (ca. 5 bis 9 Minuten, abhängig von der spezifischen Arbeitsumgebung),

Überhitzung verursacht, leuchtet die Überhitzungsschutz-Kontrollleuchte

wird erleuchten,

und der Betrieb wird unterbrochen, bis die Temperatur wieder im Normalbereich liegt. Dann nimmt der Detektor seinen Betrieb wieder auf.

1. Wenn während des Gebrauchs eine Rückstoßkraft auftritt, zeigt das Manometer eine plötzliche Anomalie an und der Rauch stoppt für 1-3 Sekunden. Dies ist nicht kontinuierlich und normal. Ziehen Sie nach Abschluss der Überprüfung das Netzkabel ab und bewahren Sie das Zubehör für den nächst Gebrauch auf. Der Hauptkörper des Lufteinlassadapters besteht aus Gummi. Vermeiden Sie den Kontakt mit ätzenden Flüssigkeiten wie Benzin.
2. Verwendung des Universaladapters (SD303 nicht im Lieferumfang enthalten): Platzieren Sie den Universaladapter an der zu verschließenden Öffnung und ziehen Sie den Metallknopf am Balg im Uhrzeigersinn fest. Drücken Sie dann auf den Airbag, damit er aufgeblasen wird und versiegelt wird (der maximale Durchmesser des Airbags darf 10 cm nicht überschreiten). Führen Sie das Rauchrohr in den Airbagschlauch ein, damit Rauch in die Erkennungsleitung gelangt. Nach Abschluss der Inspektion,

Lösen Sie den Metallknopf durch Drehen nach links, um die Luft schnell abzulassen und den Airbag zu entfernen.

1. Wenn Sie Zubehör zur Dichtheitsprüfung verwenden, wie etwa Rohradapter, EVAP-Adapter oder Kegeladapter, stecken Sie das Rauchrohr in den Schlauchanschluss, sodass Rauch in die Erkennungsleitur eindringt, und verschließen Sie dann die entsprechende Rohröffnung am anderen Ende.

DRAINING THE OIL

Wenn das Gerät etwa eine Woche lang nicht verwendet wird, entleeren Sie nach jedem Gebrauch das Rauchöl, um die Ablagerung von Partikeln zu verhindern, die die Funktionalität des Geräts beeinträchtigen könnten. Halten Sie das Innere des Geräts nach dem Ablassen verschlossen.

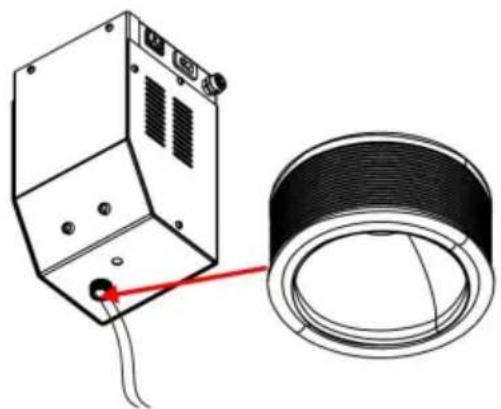

Funktionsweise: Schrauben Sie die Kappe der Rauchöl-Einfüllöffnung oben am Rauchgenerator ab, drehen Sie die gesamte Maschine um, damit das restliche Rauchöl abfließen kann, und schrauben Sie die Kappe dann wieder auf.

Der EVAP-Wartungsanschluss befindet sich normalerweise im Motorraum, bei manchen speziellen Fahrzeugmodellen kann er sich jedoch auch woanders befinden. Die herkömmliche Methode zur EVAP-Erkennung ist wie folgt: Öffnen Sie die Kunststoffabdeckung des EVAP-Wartungsanschlusses, entfernen Sie dann mit einem Ventileinsatzschlüssel das Rückschlagventil im Uhrzeigersinn und installieren Sie den EVAP-Wartungsanschlussadapter. Zur Leckerkennung wird dann durch diesen Anschluss Rauch in das EVAP-System eingeleitet.

Wenn das Lecksuchermodell mit einem Druckmesser ausgestattet ist, können Sie zunächst den Rauchschalter nicht einschalten, den Rauchauslass der betreffenden Rohrleitung blockieren und den Druckmesserwert beobachten (SD303 nicht im Lieferumfang enthalten). Wenn der Druckmesserwert nach dem Stoppen des AIR-MODUS weiter steigt und stabil bleibt, weist dies darauf hin, dass im getesteten Bereich keine Lecks vorhanden sind. Wenn der Druckmesserwert nach dem Stoppen des AIR-MODUS sinkt, weist dies darauf hin, dass im getesteten Bereich ein Leck vorhanden ist. Wenn der Druckmesserwert Null beträgt, weist dies darauf hin, dass ein Leck vorhanden ist und die Größe der Leckstelle 0,3 Millimeter überschreitet.

ABOUT SMOKE OIL

Dieses Produkt kann Rauchöl verwenden (Babymassageöl, Hautpflegeglycerin oder Industrieglycerin, Spezialöl für Autonebelmaschinen, Mineralöl wird nicht empfohlen). Das ausgewählte Rauchöl muss rein und wasserfrei sein und sich in einem flüssigen Zustand befinden. Verwenden Sie kein dickes Rauchöl, das das Instrument leicht beschädigen kann. Verwenden Sie zum Nachfüllen von Rauchöl bitte die beiliegende Nachfüllflasche.

Wenn zu viel Öl hinzugefügt wurde, öffnen Sie bitte den Ölablass, um die entsprechende Ölmenge abzulassen.

MAINTENANCE

Nach längerem Gebrauch kann Rauchöl oxidieren und sich zersetzen, was sich auf die Funktionsfähigkeit und Lebensdauer des Instruments auswirkt. Ersetzen Sie das Rauchöl daher bitte rechtzeitig.

1. Bevor Sie neues Rauchöl hinzufügen, gießen Sie das gesamte verbrauchte Rauchöl aus.
2. Wenn der Rauch während des Gebrauchs Wassertropfen enthält, ersetzen Sie ihn durch neues Rauchöl.

FCC-INFORMATIONEN

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den

die folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in Wohngebieten bieten.

Installation.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Störungen des Funkverkehrs kommen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt Störungen des Radio- oder Fernsehempfangs verursacht (was durch Ein- und Ausschalten des Produkts festgestellt werden kann), wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU.

Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der

Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit gekennzeichneten Zubehörteile.

mit diesem Symbol. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien
