Speisenwärmer-Display

MODELL: SC-CJ-60S/SC-CJ-601/SC-CJ-602/SC-CJ-603

SC-CJ-601

SC-CJ-602SC-CJ60S

SC-CJ-603

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support?itte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfaltig durch, bevor Sie das Gerät in Betriebnehmen.VEVOR besteht sich eine klare Auslegung unserer Bedienungsanleitung vor.Das Erscheinungsbild des Produkts richtig sich nach dem Produkt,das Sie erhalten haben.Bitte verzeihen Sie uns,dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates fur unser Produkt gibt.

	Warnung: Um das Verletzungsrisiko zu verringn, muss der Benutzer die Bedienungsanleitung sorgfältig lessen.
	KORREKTE ENTSORGUNG Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist daraufhin, dass diesen Produkt in der Europäischen Union einer getrennt Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit thisem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern,müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräte abgegeben werden.
	Nur Innen benutzen

Herzliche Erinnerung

Um sicherzustellen, dass these Produkt während des Transports nicht zerkratzt wird, ist auf der Oberfläche der Maschine eine Schutzfolie angebracht.itte reifen Sie vor dem Gebrauch alle Schutzfolien ab!

1. Gebrauchsanweisung: 1. Das

Produkt muss vor der Verwendung safer geerdet werden!

1. Die vom Produkt verwendete Spannung muss mit der Nennspannung übereinstimmen.
2. Füllen Sie bei jedem Gebrauch vor dem Einsatzen 2/3 der Kapazität des Wasserbeckens mit Wasser auf.

3. Schalten Sie den Strom ein, die Betriebsanzeige leuchtet, drehen Sie den Heizschalter der Temperaturregelung und wahlen Sie die Isoliertemperatur der Lebensmittel, um die Temperatur im Schrankinneren zu erhöhen. Durch natürliche Konvektion kann die Temperatur jeder Schicht konstant gehalten werden.

4. Wenn Sie während des Gebrauchs Beleuchtung benötigen, können Sie den Beleuchtungsschalter des Lichtgruppe, und alle Lichter werden eingeschaltet, was die Anzeige verbessern kann Wirkung.

5. Nach Gebrauch muss beim Reinigen die Stromzufuhr unterbrochen werden, um Unfälle zu vermeiden;
6. Wenn während des Gebrauchs eine Anomalie auftritt, beenden Sie die Verwendung und Fragen Sie einen

Lassen Sie das Problem von einem Fachmann beheben, bevor Sie es weiter verwenden.

Dieses Produkt ist nicht für den Gebrauch durch Personen (einschließlich Kinder) bestimmt mit eingeschränkte körperliche, sensorische oder geistige Fähigkeiten oder mangelnde Erfahrung und Wissen.

1. Da die Temperatur des Gerätes während der

bringen Sie ihre Höhe oder andere Körperteile während des Betriebs nicht in die Höhe des Oberfläche der Maschine, um Verbrennungen oder andere Verletzungen zu vermeiden.

2. Vorsichtsmaßnahmen und Wartung:

1. Es sollte von ausgewiesenem Personal bedient werden und sollte kompetent sein beim Einsatz von Maschinen und Geräten.
2. Seien Sie vorsichtig, wenn Sie die Maschine bewegen. Wenn ein Fehler auftritt, muss er von einem Fachmann reparieren setzen. Keine Schläge darauf schalten.
   3.itte installieren und lagern Sie这点es Gerat nicht an den folgenden Orten um Fehlfunktionen durch Fehlbedienung zu vermeiden:
   3.1 Auf einem instabilen Tisch oder einer instabilen Theke.
   3.2 Orte, an denen die Temperatur zu hoch oder zu niedrig ist.
   3.3 Orte mit übermäßigem Luftvolumen und übermäßigem Staub.
   3.4 Orte, an denen die Versorgungsspannung sehr instabil ist.
   3.5 Wenn keine gute Erdungsvorrichtung vorhanden ist.
3. Das Gerätarf nicht mit einer Wasserspritzpistole gereinigt oder in Wasser getaucht werden im Wasser, um Stromlecks zu verhindern.
4. Es ist strengstens verboten, Flüssigkeiten zu verwenden, die in Backfarbe löslich sind, um Wischen Sie die Oberfläche des Isolierschranks ab.
5. Besondere Vorsichtsmaßnahmen:
   6.1 Dieses Produkt ist ein komerzielles Gerät und nicht für den Heimgebrauch geeignet
   6.2 Das Gerät kann nicht zerlegt oder modifiziert werden. Eine Demontage ohne Erlaubnis kann zu schweren Unfallen führen.

6.3 Um unbeabsichtigte Leckagen zu vermeiden, muss vor der Reinigung die Stromzufuhr unterbrochen werden.
6.4 Es ist verboten, das Glas mit harten oder scharfen Gegenständen zu zerkratzen.

3. Normale Arbeitsbedingungen: 1. Die Umgebungstemperatur

betragt 5-50 °C und die relative Luftfeuchtigkeit nicht mehr als 90%. 2.

Versorgungsspannung:

110 V ± 10%, Frequenz: 60 ± 1% Hz. (220 V ± 10%, Frequenz: 50 ± 1%)

4. Produktinführung: 1. Dieses

Produkt hat ein neuartiges und einzigartiges Design, eine Bogenform, ein mehrschichtiges verstellbares Gitterregal und eine vierseite Glasperspektive. Die Oberseite verwendet eine umweltfreundliche, hochtransparente PC-Platine als lichtdurchlüssige Lichtplatte und im Inneren wird eine weiß LED-Röhre verwendet, um die Lebensdauer zu verlangern. Benutzer konnen verschiedene Werbekarten nach ihren eigenen Wünschen anbringen, um die Schönheit zu erhöhen. Die praktische Demontage- und Montagestruktur ist einfach zu bedieren, robust und langlebig und kein to warten. Es verfügt über eine optionale konstante Temperatur und eine Temperaturanzeige. Das Design der oberen Warmrohren-Downlights kann das Licht gleichmäßiger machen und ist mit einer Feuchtigkeitskompensation ausgestattet, um die Lebensmittel frisch zu halten. Es ist eine spezielle Ausrüstung für die Präsentation und Wärmekonservierung von Lebensmittel

5. Symbolsbeschreibung: In

dieser Anleitung werden Symbole verwendet, um alle wichtigen Sicherheitshinweise und Empfehlungen zum Gerät hervorzuheiten. Um das Risiko von Unfallen, Personen- oder Sachschemen zu vermeiden, befolgen Sie diese Anweisungen mit besonderer Sorgfalt.

1. Modell, Spezifikationen und wichtige technische Parameter:

Modell	Stromspannung (IN)	Leistung (KW)	Frequenz (HZ)	Temperatur Reichweite	Abmessungen (MM)
SC-CJ-60S	AC110-120	1	60	86-185F	385*490*640
	AC220-240		50	30-85y
SC-CJ-601	AC110-120	1.2	60	86-185F	667*470*640
	AC220-240		50	30-85y
SC-CJ-602	AC110-120	1.5	60	86-185F	907*470*640
	AC220-240		50	30-85y
SC-CJ-603	AC110-120	1.5	60	86-185F	1210*470*640
	AC220-240		50	30-85y

7. Produktbild

SC-CJ-60S

SC-CJ-601

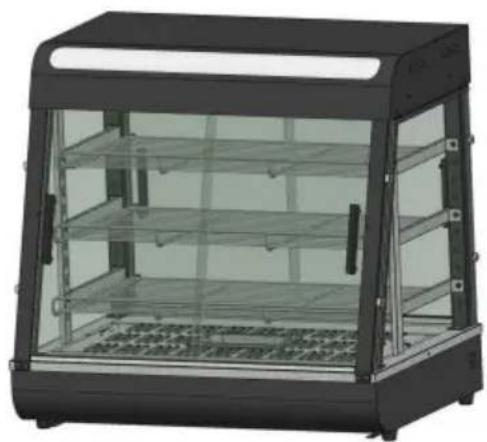

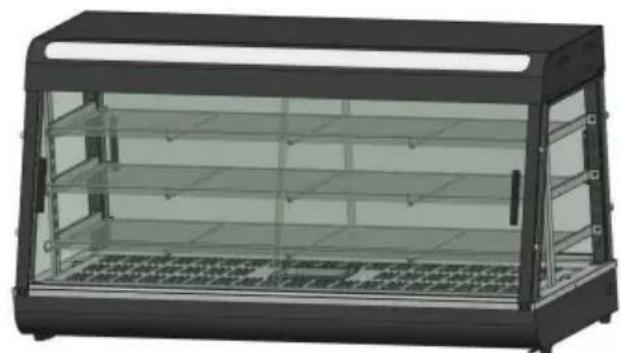

SC-CJ-602

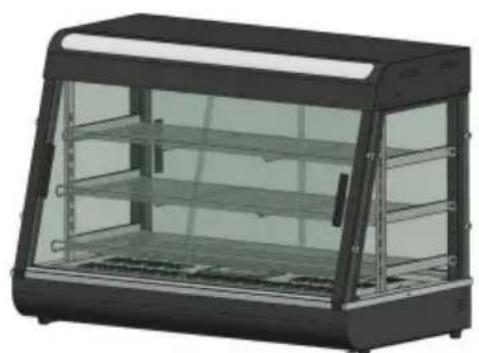

SC-CJ603

8. Produktstrukturdiagramm

Hinweis: Die Lage der elektrischen Komponenten richtig sich nach der Bauart

Unser Unternehmen besteht sich das Recht vor, die teilnehmenden

Designs. Wenn das Design geändert wird und die Anweisungen nicht in einem aktualisierten Zeitnah, wir hoffen auf Ihr Verständnis!

Explosionszeichnungsliste
NEIN.	Name	Menge	№	Name	Menge
01	Durchscheinende Abdeckung	1	15	Spiegelbild der Vorderseite Säule	1
02	Durchsichtiger Kartensteckplatz	2	16	0,5L-Becken	1
03	LED Röhre 600mm lang	1	17	Glasrutsche genieigt Öffnung	1
04	Obere Abdeckung	1	18	Glasrutsche jersey Mund	1
05	Ultradünnes Downlight 6W	1	19	Basilabelle	1
06	Obere Abdeckung unter Platte	1	20	Elektrische Box Partition	1
07	Regalsäule	2	21	Hitzeschildhlen	1
08	Hintere Säule	1	22 Seite liche Dämplatten 2
09	Luftfahrt-Steckerkabel	1	23	Base	1
10	Rückspiegel an der Säule	1	24	Heizungsrohr	1
11	Seitenglas	2	25	Abdichtung von Schaltkästen Platte	1
12	Vordere Säule	1	26	Maschinenfuß N° 1	4
13	Aluminium T-formig Turschnalle	4	27-Takt-Beckenführungsschiene	2
14	Frontglasschiebetür Tür	4	28	Schlackenwanne	1

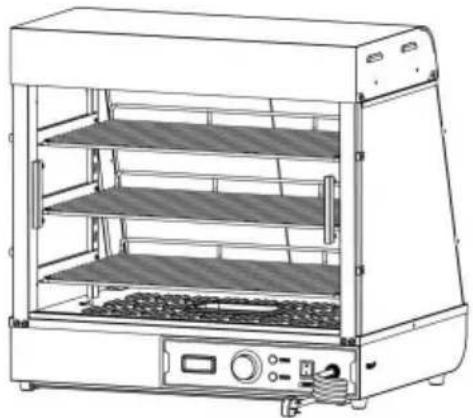

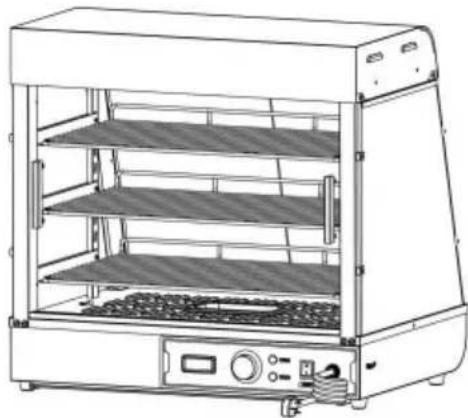

9.Produkinstallationsdiagramm:

Stückliste für Teilesätze
Gilt für Modelle: SC-CJ-601, SC-CJ-602, SC-CJ-603, SC-CJ-60S
A	B	C	D	UND
Schwarzer Frühling Waschmaschine	Schwarz flach Waschmaschine	Edelstahl Stahl Hexagon Innensechskantschrauben	Schwarz runder Kopf Schrauben	Schwarzes Rund Kopfschrauben
M5 M5 (8 Stück)	(8 Stück)	M5X14 (4 Stück)	M5X14 (8 Stück)	M4X8 (8 Stück)
F	G	H		J
Edelstahl Silicon Stahl geolster Schrauben (60er keine)	Dichtung (60er keine)	Glaskarte Halter	Schwarz T-förmig Aluminium handhaben (60er keine)	Schraubwerkzeuge
M4X12 (8 STUCK)	y16 Stücky	y8 Stücky	(4 Stück)	(1 Stück)
60er Jahre Exklusiv Zubehörteil
	K	M	M	N

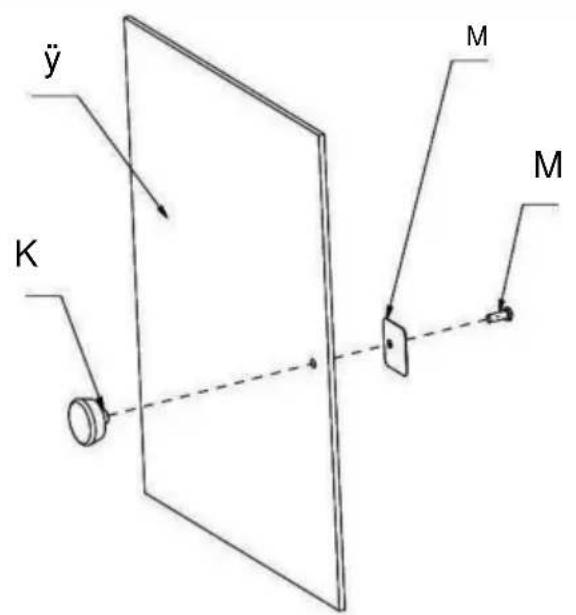

	Schwarz Ball Handhaben	Magnet- Türverkleidung	Edelstahl Stahlkreuz schrauben	Glasscharnier- Set
	(1 Stück)	(1 Stück)	M5X18 (1 Stück)	Eins für jeweils oben und unter
Hinweis: Oben aufgeführte Zubehörteile sind alle im Zubehörpaket enthaltenen Zubehörteile. Zur einfahren Installation konnen Sie während der Installation die Schrauben finden, deren Coim Bild oben mit den auf der Schraubenverpackung aufgedruckten Codes übereinstimmen. Entsprechend den in den Installationsschritten erforderlichen Schrauben finden Sie sie!

Baugruppen-Stückliste
y	Linke vordere Säule	y	Rechte Vordersäule
	1 STÜCK 1 STÜCK
y	Linke hintere Säule	y	Rechte hintere Säule
	1 STÜCK		1 STÜCK
y	Oberes Regal - kürzeste	y	Mittleres Regal - mittel
	1 STÜCK		1 STÜCK
y	Unteres Regal-längste	y	Regalsäule
	1 STÜCK		2 STK
y	Regalträger-links	y	Regalträger rechts
	3 STK		3 STK
y	Glasschiebetüren vorn und halten Türen (60er keine)	y	Seitenglas
	4 STÜCK		2 STK
60er Jahre Exklusiv Zubehörerteil (je eine)
	yHintere Glastür	yFrontglas-Klapptür

Hinweis: Die oben genommen Zubehörteile sind alle im Zubehörpaket enthalten.
Bitte prüfen Sie vor der Montage die Vollständigkeit des Zubehörs!

Universelles Installationsdiagramm der SC-CJ-60-Serie

K (1 STK)

L (1 STK)

M (1 STK)

Schritt 1 (60 s)

Universelles Installationsdiagramm der SC-CJ-60-Serie

Schritt 1 (601 602 603)

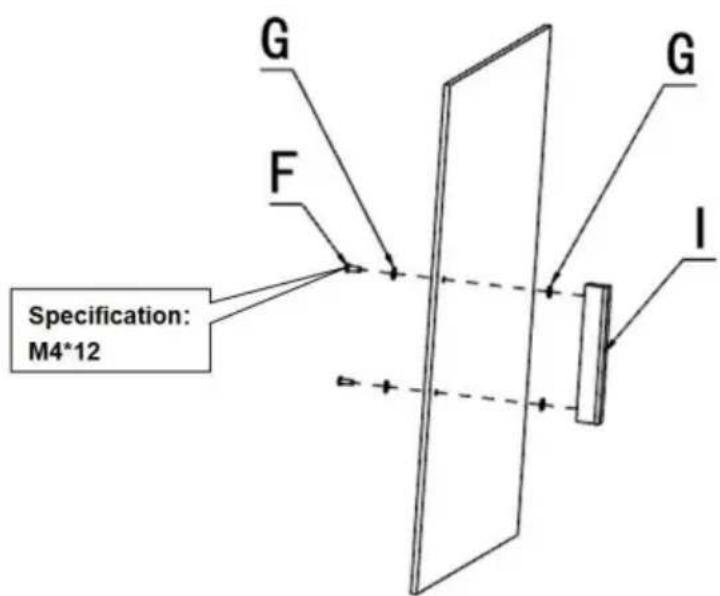

G (4 STK)

F (2 STK)

Ich (1 STK)

1. Führer Sie den aus der Basis Herausragenden Lichtkabelanschluss durch die Säule und hangen Sieihn über die Säule.
   Hinweis: Bei der Montage der Säulen auf beiden Seiten ist darauf zu achtenden Seite mit den Lächern in der Säule zur Außenseite der Maschine zeigt. Installation!

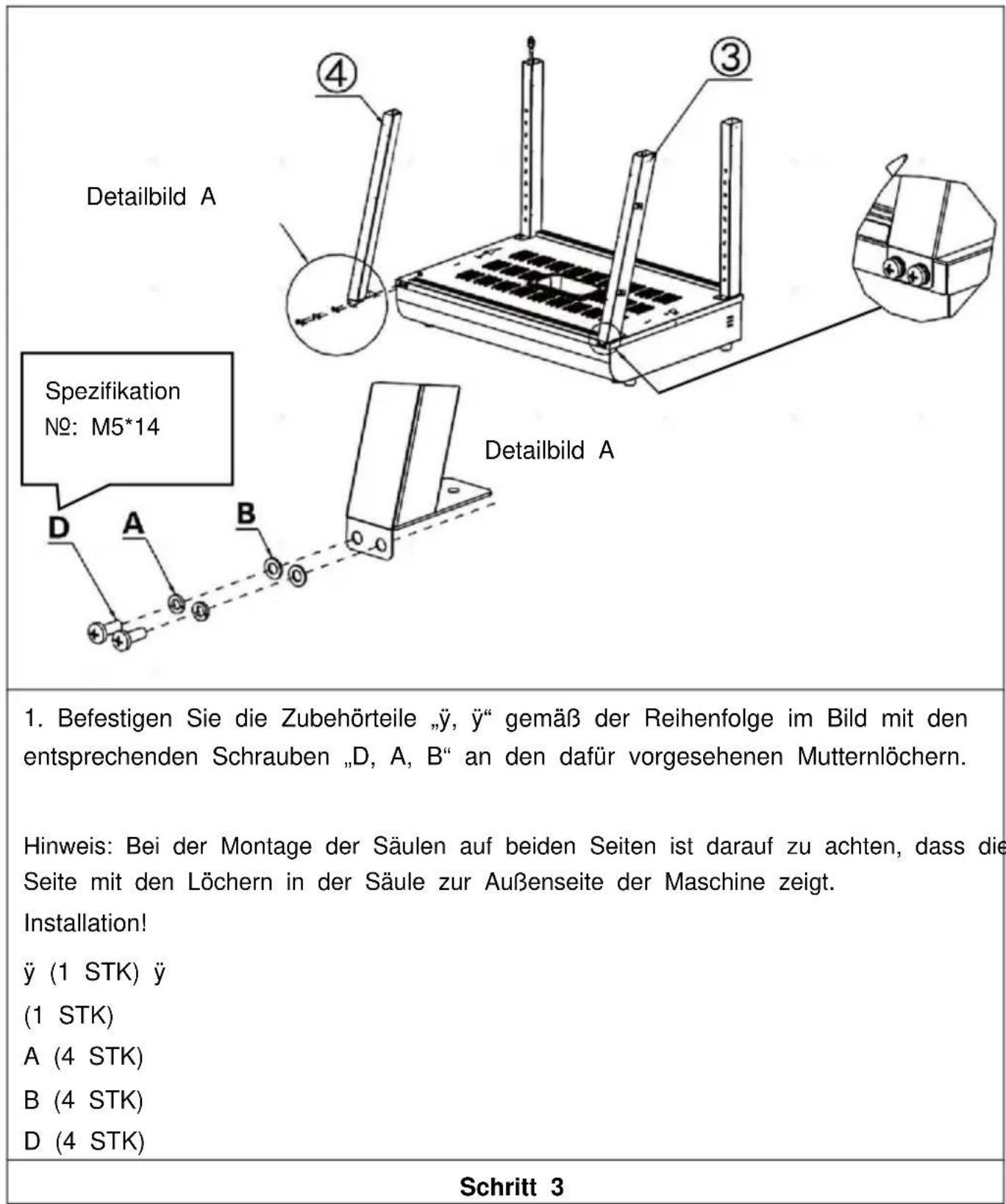

2. Befestigen Sie die Zubehörteile „y, y“ gemäß der Reihenfolge im Bild mit den entsprechenden Schrauben „D, A, B“ an den darauf vorgesehenen Mutterlöchern.

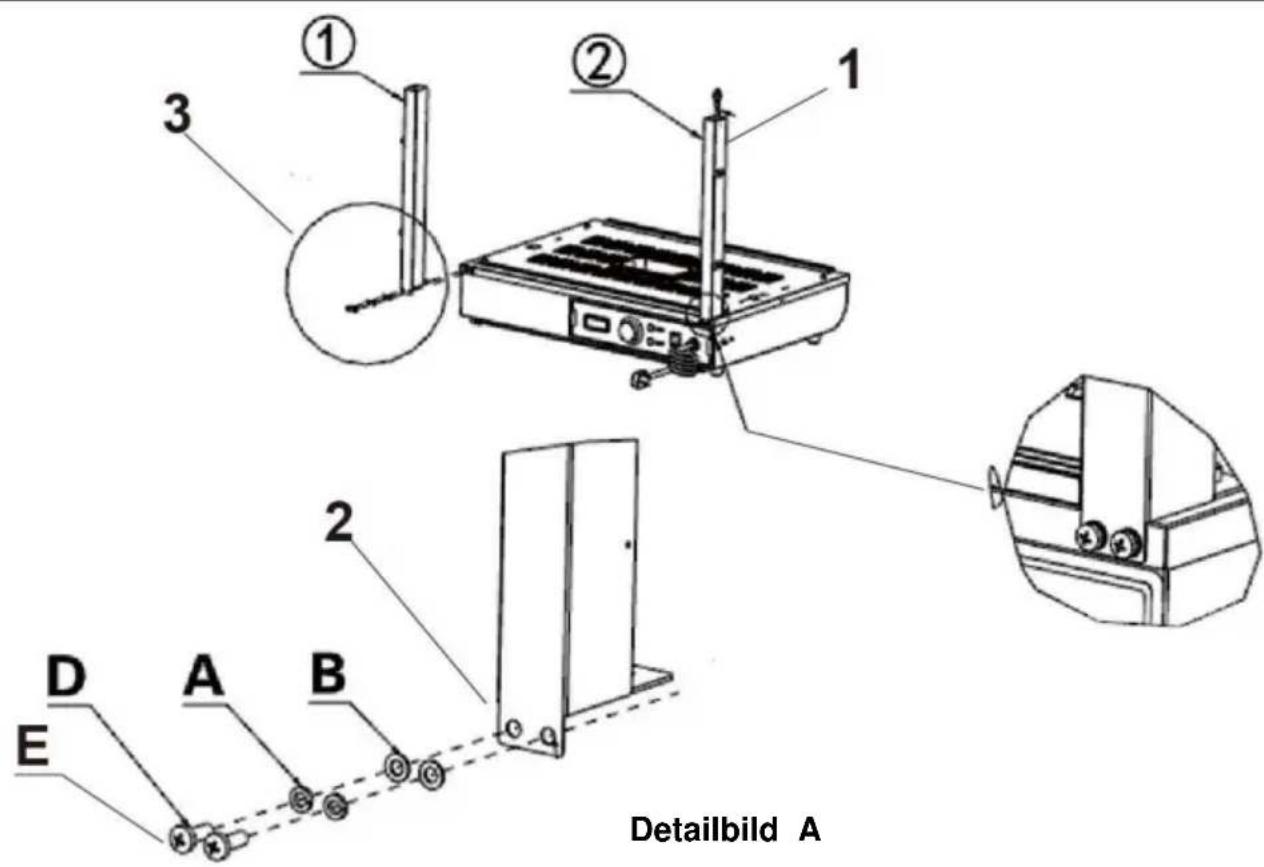

   3.Detailbild A y (1

STK) y (1

STK)

A (4 STK)
B (4 STK)
D (4 STK)
E (Spezifikation: M5*14)

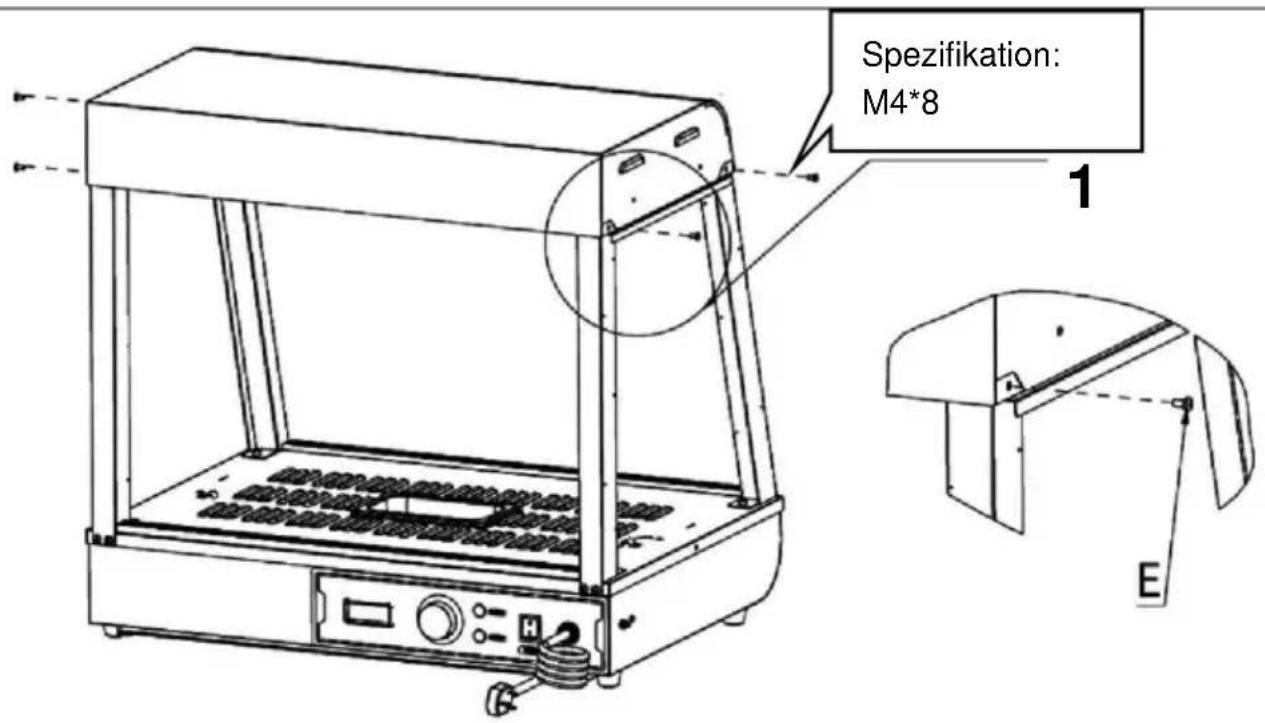

Schritt 2

Spezifikation: M5*14
Detailbild B

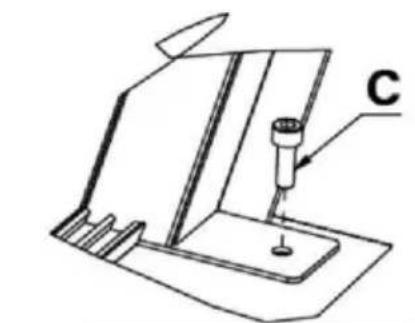

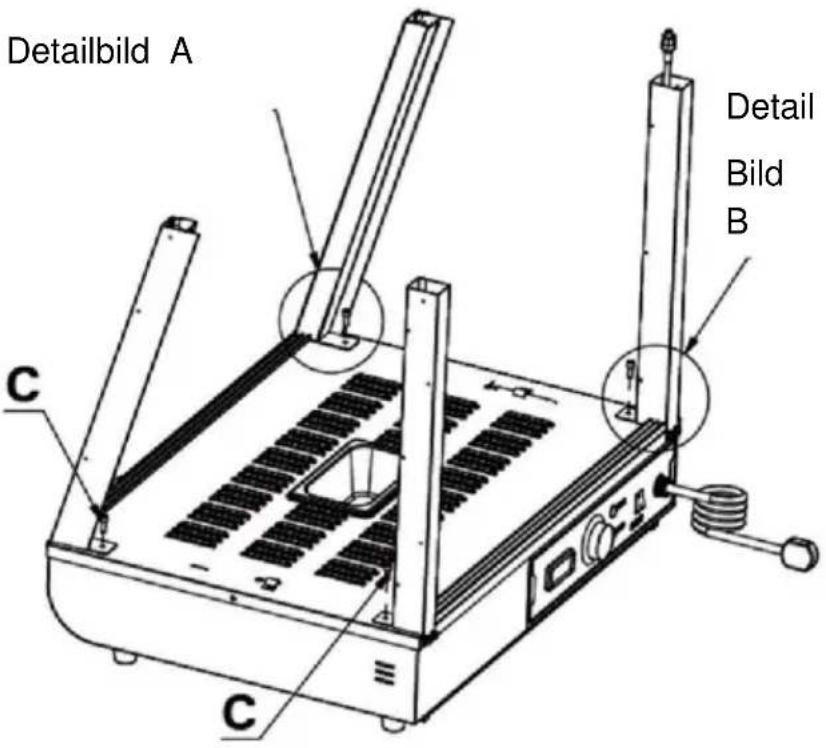

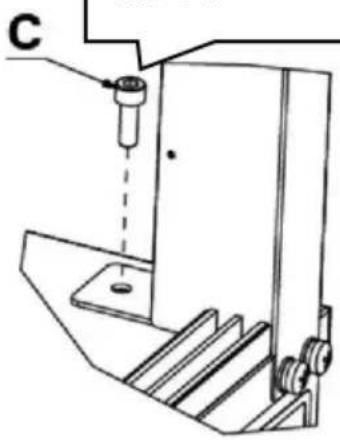

1.Befestigen Sie die vier Säulen mit der Schraube „C" an den damit vorgesehenen Muttern an der Basis auf die gleiche Weise, wie in der Detailabbildung gezeigt. C (4 STK)

Schritt 4

Detailbild A

Detailbild A

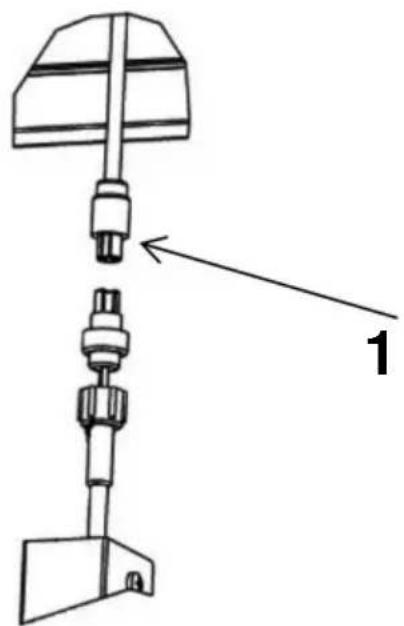

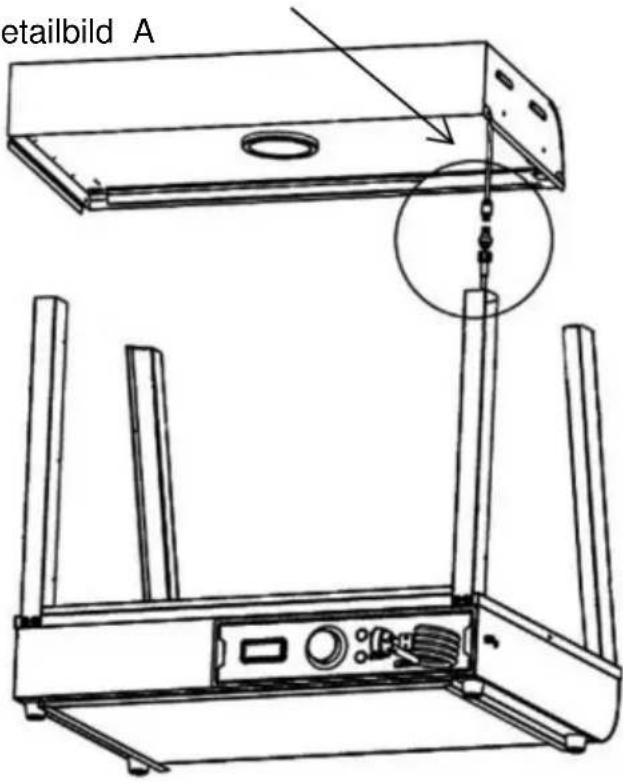

1. Verbinden Sie den aus der oberen Abdeckung Herausragenden Kabelverbinder mit dem an der Säule hängenden Verbinder undziehen Sieihn fest, stecken Sie dann den verbundenen Verbinder in die Säule und verstecken Sieihn.

Schritt 5

1. Platzieren Sie die obere Abdeckung auf den vier aufrechten Pfosten und befestigen Sie dann die obere Abdeckung und die aufrechten Pfosten (insgesamt vier) mit den „Schrauben E". E (4 STK)

Schritt 6

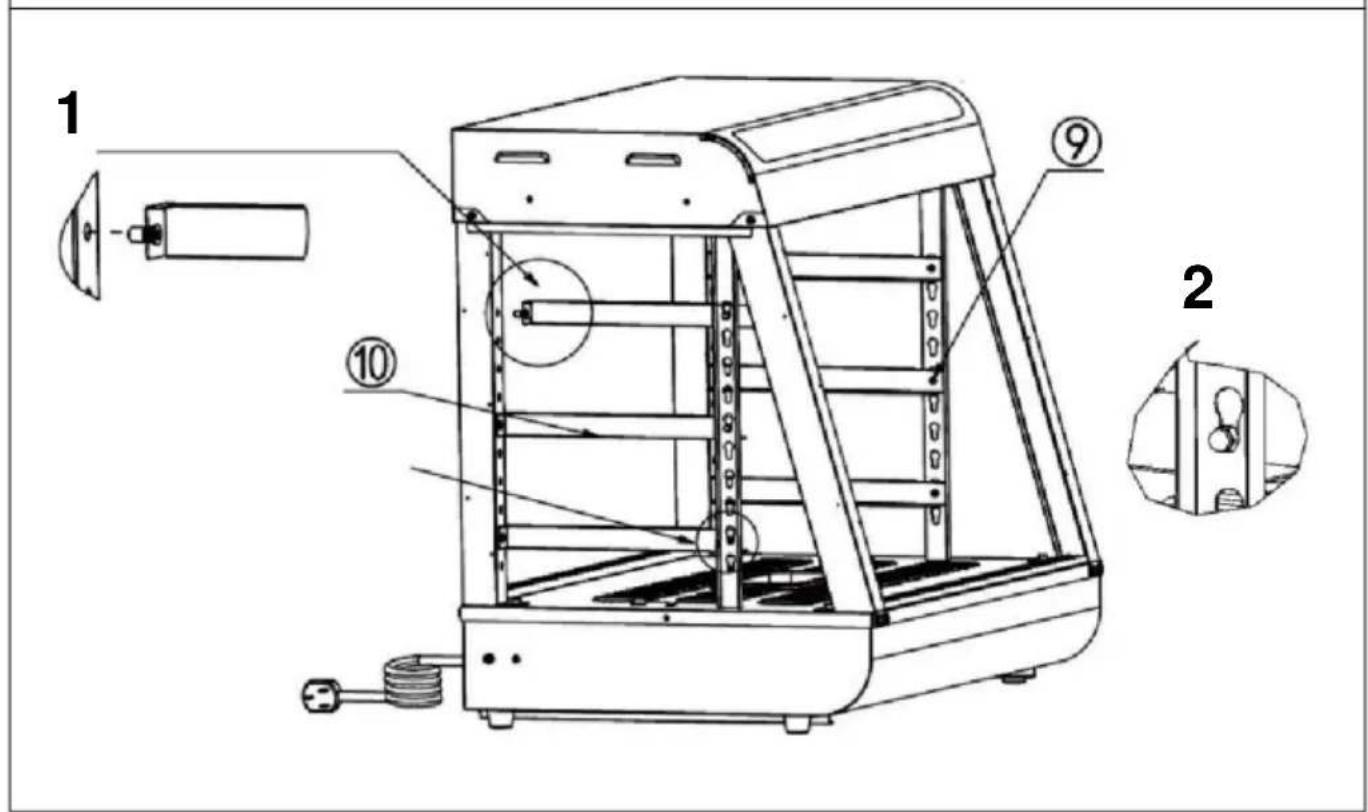

8 Pic A 1. Richten Sie die beiden linken und rechten Regalsäulen „y“ in gleicher Weise in Richtung Abbildung A aus, stecken Sie sie dann diagonal in die reservierten Löcher der Oberseite, bis sie vollständig eingesetzt sind, und richten Sie sie dann aus. Hinweis: Die Position des Zubes hörns № 8 ist wie in der Abbildung dargestellt. Das gröloch des Kürbislochs zeigt nach oben, das keine Loch zeigt nach unten und die Nüssezur Außenenseite der Maschine! y (2 STK)

1. Richten Sie die Unterseite der Säule gemäß Abbildung B an der damit vorgesehenen Öffnung in der Grundplatte aus und platzieren Sie sie, um die Installation abzuschreiben.

Schritt 7

1. Führten Sie zuerst den Rammagel an der Vorderseite des Teils in das dazu vorgesehene Loch der Säule ein, wie unter gezeigt. Hinweis: Bei der Montage den überstehenden Teil des I-formigen Nagels am Regalträger zur Außenseite der Maschine hin ausrichten! 2. Führten Sie dann den Schnallennagel an der Rückseite des Teils in die Kürbisöffnung ein, wie in der Abbildung unter gezeigt. (3 STK) y (3 STK)

Schritt 8

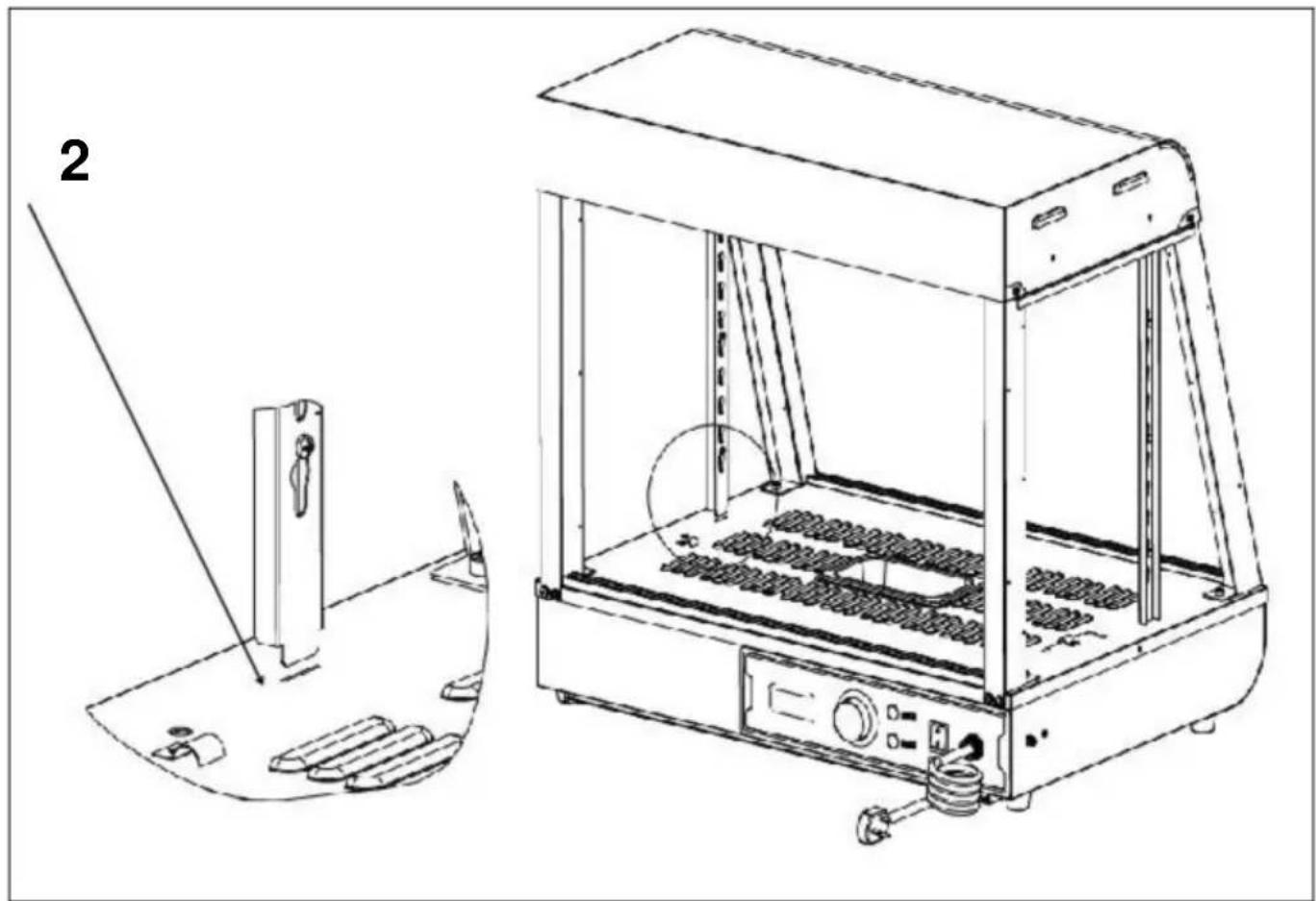

1. Platzieren Sie die Teile „y, y, y" entsprechend den im Bild gezeugten Positionen auf der Regalhalterung und schiben Sie sie wie im Bild gezeigt in die reservierten Schlatze. y (1 STK) y (1 STK) y (1 STK)

Schritt 9 (601 602 603)

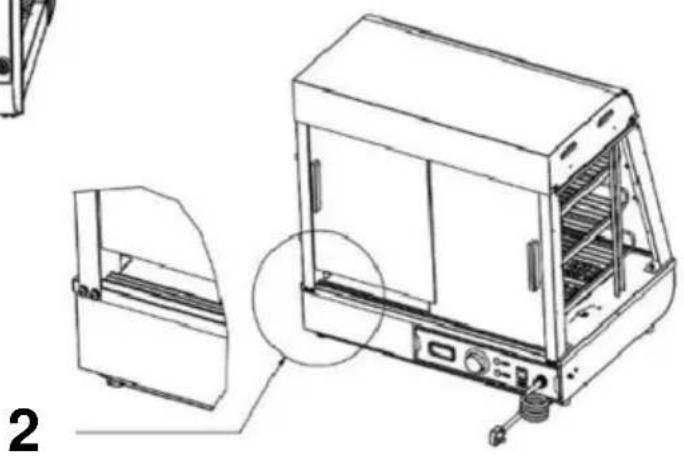

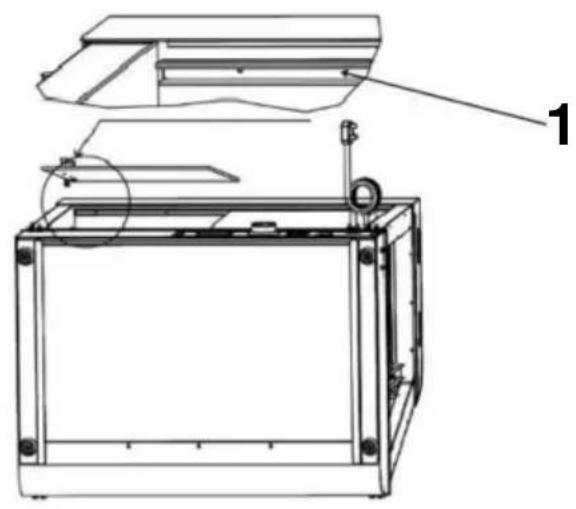

1. Setzen Sie zunachst die vorderen und hinteren Glasschiebetüren diagonal in den oben angebrachten Kartenschlitz ein, wie in „Abbildung A" gezeigt. Nachdem Sie sie bis zur äußersten Position eingesetzt haben, richten Sie das fallende Glas mit dem darunter liegenden Kartenschlitz aus, der horizontal und vertical zum oberen Kartenschlitz ist, wie in „Abbildung A" gezeigt. Die Installation ist wie in „Abbildung B" gezeigt abgeschlossen. Insgesamt werden vier Glasschiebetüren vorne und hinten auf die gleiche Weise installiert. y (4 STK)

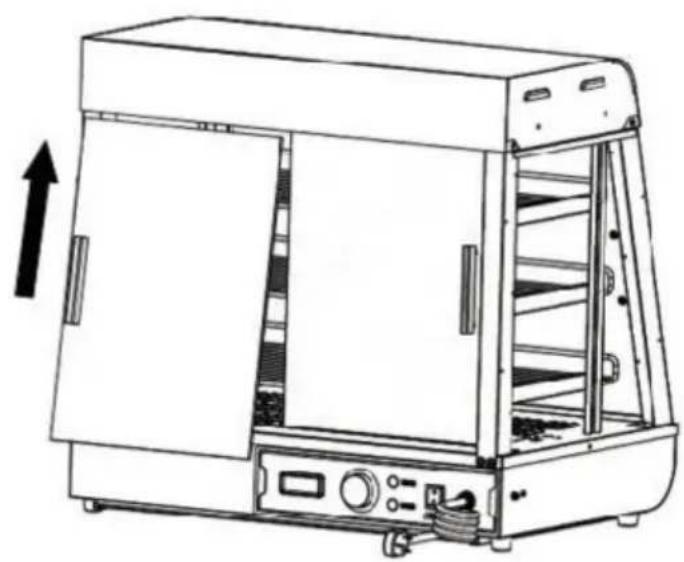

Bild A

Beachten: 1. Sie müssen zuerst das innere Glasstück und dann das äußere Glasstück installieren; 2. Beim Installieren solte der obere Kartenstockplatz horizontal und vertical mit dem unteren Kartenstockplatz ausgerichtet sein!

Schritt 9 (60S)

1. Montieren Sie zunachst das obere Glastürscharnier auf der Oberseite der Glas-Klapptür uziehen Sie die Schrauben fest. Bereiten Sie dann das untere Turscharnier in der entsprechenden Position vor. Schieber den abschreibenbend die Glas-Klapptür in dieVBbereiteteposition des unteren Scharniers undziehen Sie dann die Schrauben des unteren Scharniers fest! N (jeweils eine für oben und unter) Installieren Sie den Tügriff vor der Glasträ (1 STK).

Schritt 10

Specification:M4*8 1 2 2. Montieren Sie zunachst das obere Glastürscharnier auf der Oberseite der Glasklapptürziehen Sie die Schrauben fest. Bereiten Sie dann das untere Turscharnier in derentsprechenden Position vor. Schieber Sie abschlussend die Glasklapptür in dieVBbereitPosition des unteren Scharniers undziehen Sie dann die Schrauben des unterenScharniers fest! N (jeweils eine für oben und unter)Installieren Sie den Tügriff vor der Glastür (1 STK).

Installation abgeschlossen

Die Position der elektrischen Teile wird zum jeweiligen Zeitpunkt entworfen. Das Unternehmen behält sich das Recht vor, das Design vor der Bewertung zu ändern. Wenn sich das Design ändert und das Handbuch nichtrechtzeitig verbessert wird, hoffen wir auf das Verständnis der Kunden!
