Produkttyp	Kommersiell matvärmare
Märke	Vevor
Modell	SC-CJ-602
Mått (L x B x H)	907 x 470 x 640 mm
Strömförsörjning	110-120 V ~ 60 Hz eller 220-240 V ~ 50 Hz
Effekt	1,5 kW
Temperaturområde	30 till 85 °C (86 till 185 °F)
Vattenbehållarens kapacitet	0,5 L
Belysning	Vit LED-rör och varmt takljus
Material	Härdat glas, rostfritt stål, PC-skivor
Användning	Endast inomhus (kommersiellt bruk)
Installation	Jordning obligatorisk, stabil yta
Rengöring	Stäng av strömmen, doppa inte, undvik slipande medel
Säkerhet	Varma ytor – risk för brännskada; används av utbildad personal
Reservdelar	Finns (se sprängskiss i manualen)
Garanti	Se www.vevor.com/support

Vanliga frågor - SC-CJ-602 Vevor

Hur installerar man Vevor SC-CJ-602 matvärmaren?

Följ installationsschemat i manualen: montera pelarna, fäst topplocket, sätt in gallren och glasdörrarna. Se till att enheten är installerad på en stabil, jordad yta före användning.

Vilken matningsspänning krävs?

Vevor SC-CJ-602 fungerar på 110-120 V ~ 60 Hz eller 220-240 V ~ 50 Hz. Kontrollera nätspänningen innan du ansluter enheten.

Hur rengör man matvärmaren?

Koppla bort enheten och låt den svalna. Rengör ytorna med en fuktig, icke-slipande trasa. Doppa aldrig enheten i vatten och använd inte lösningsmedel.

Vad gör jag om strömindikatorn inte tänds?

Kontrollera att nätkabeln är ordentligt ansluten och att säkringen inte har gått. Om problemet kvarstår, kontakta en kvalificerad tekniker.

Hur ställer man in temperaturen?

Slå på värmeomkopplaren och vrid termostaten för att välja önskad temperatur mellan 30 och 85 °C. Värmeindikatorn tänds när elementet värms upp.

Kan jag använda matvärmaren utomhus?

Nej, denna enhet är endast avsedd för inomhusbruk. Användning utomhus medför risk för elolyckor och funktionsfel.

Hur byter man LED-röret?

Stäng av strömmen, demontera topplocket enligt manualen, och ersätt det defekta LED-röret med en identisk modell (600 mm). Anlita en professionell om det behövs.

Varför stiger inte temperaturen?

Kontrollera att värmeröret är korrekt anslutet och inte utbränt. Termostaten kan vara defekt. Dessa reparationer måste utföras av en kvalificerad tekniker.

Vad är vattenbehållarens funktion?

Vattenbehållaren (0,5 L) upprätthåller fuktigheten i skåpet och håller maten fräsch längre. Fyll den till 2/3 innan du slår på strömmen.

Var hittar jag reservdelar?

Se sprängskissen i manualen och kontakta Vevor support via www.vevor.com/support för att beställa nödvändiga delar.

BRUKSANVISNING SC-CJ-602 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Matvärmare display

Modell: SC-CJ-60S/SC-CJ-601/

SC-CJ-602/SC-CJ-603

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Matvärmare display

MODELL: SC-CJ-60S/SC-CJ-601/SC-CJ-602/SC-CJ-603

SC-CJ-601 SC-CJ-60S SC-CJ-602

SC-CJ-603

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tänkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommit att informera dig i god tid om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risiken für skada@måste användaren låsa instruktionerna noggrant.

KORREKT AVFALLSHANTERING Denna produit omfattas av bestämmelserna i det europeiska direktivet 2012/19/ EU. Symbolen som visar en soptunna korsad anger att produits kräver separat sophämtning i EU. Detta gäller für produits och alla tillbehör Märkta medenna symbol. Produktter Märkta som sabana fär inte kasseras tillsammans med vanligt hushållsavfall,utan@måste lämnas till en insamlingsplats für ätervinning av elektriska och elektroniska apparater.

Endast:för inomhusbruk

Varm påminnelse

För att säkerställa att denna produkt inte repas under transport, fästs en skyddsfilm på maskinens yta. Riv av alla skyddsfilmer före användning!

1. Bruksanvisning: 1.

Produkten måste vara säkert jordad före användning!

1. Spänningen som används av produkten måste överensstämma med märkspänningen.
2. Under varje användning, tillsätt vatten till vattenbassängen till 2/3 av kapaciteten innan du slår på strömmen.
3. Slå på strömmen, strömindikatorlampan lyser, vrid temperaturkontrollens värmebrytare och välj matens isoleringstemperatur. För att öka temperaturen i utrymmet inuti skåpet. Genom naturlig konvektion kan temperaturen i varje lager hållas konstant.
4. Under användning, om du behöver belysning, kan du slå på belysningsomkopplaren på ljusgruppen, och alla lampor kommer att tändas, vilket kan förbättra displayeffekten.
5. Efter användning måste strömmen stängas av vid rengöring för att förhindra olyckor;
6. Om grafiska avvikelser uppstår under användning, sluta använda den och fråga en professionell för att felsöka den innan du fortsätter att använda den. Denna produkt är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap.
7. Eftersom temperaturen på utrustningen är relativt hög under operationen, för inte händerna eller andra delar av kroppen nära maskinens yta för att undvika brännskador eller andra skador.

2. Försiktighetsåtgärder och underhåll:

1. Den bör användas av utsedd personal och bör vara skicklig vid användning av maskiner och utrustning.
2. Var försiktig när du flyttar maskinen. Om det finns ett fel måste det repareras av en fackman. Slå inte på den.
3. Installera och förvara inte denna utrustning på följande platser för att undvika fel på grund av felaktig användning:

3.1 På ett instabilt bord eller disk. 3.2 Platser där temperaturen är för hög eller för låg. 3.3 Platser med för stor luftvolym och för mycket damm. 3.4 Platser där nätspänningen är mycket instabil. 3.5 Där det inte finns någon bra jordningsanordning. 4. Apparaten får inte rengöras med vattenspray eller nedsänkas i vatten för att förhindra elektriskt läckage. 5. Det är strängt förbjudet att använda vätskor som är lösliga i bakfärg till att torka av ytan på isoleringsskåpet. 6. Särskilda försiktighetsåtgärder: 6.1 Denna produkt är en kommersiell enhet och är inte lämplig för hemmabruk. 6.2 Den kan inte tas isär eller modifieras. Plockar du isär den utan tillstånd kan det orsaka allvarliga olyckor.

6.3 Strömmen måste stängas av före rengöring för att förhindra oavsiktliga läckageolyckor. 6.4 Det är förbjudet att använda hårda eller vassa föremål för att repa glaset.

3. Normala arbetsmiljöförhållanden: 1.

Omgivningstemperaturen är 5-50 °C, och den relativa luftfuktigheten är inte mer än 90%; 2.

Strömförsörjningsspänning: 110V ± 10% , frekvens: 60 ± 1% Hz. (220V±10%, frekvens: 50 ± 1% )

Denna produkt har en ny och unik design, bagform, flerlagers justerbar gallerhylla, fyrsidigt glasperspektiv, toppen använder en miljövänlig högtransparens PC-kort som en ljusgenomsläpplig ljuspanel, och ett vitt LED-rör används inuti för att öka livslängden; användare kan lägga olika reklamkort enligt dina egna preferenser för att öka skönheten. Den bekväma demonterings- och monteringsstrukturen är lätt att använda, robust och hållbar och lätt att underhålla. Den har en valfri konstant temperatur och en temperaturdisplay. Den övre varma tubens downlight-design kan göra ljuset mer enhetligt, och det är utrustat med fuktgivande kompensation för att hålla maten fräsch. Det är en specialutrustning för matvisning och värmekonservering.

5. Symbolbeskrivning: I

denna handbok används symboler för att markera alla viktiga säkerhetsinstruktioner och rekommendationer relaterade till utrustningen. För att undvika risken för olyckor, personskador eller skador på egendom, följ dessa instruktioner med särskild försiktighet.

1. Modell, specifikationer och huvudsakliga tekniska parametrar:

Modell	Spanning (I)	Kraft (KW)	Frekvens (HZ)	Temperatur räckvidd	Dimensionera (MM)
SC-CJ-60S	AC110-120	1	60	86-185F	385*490*640
	AC220-240		50	30-85 y
SC-CJ-601	AC110-120	1.2	60	86-185F	667*470*640
	AC220-240		50	30-85 y
SC-CJ-602	AC110-120	1.5	60	86-185F	907*470*640
	AC220-240		50	30-85 y
SC-CJ-603	AC110-120	1.5	60	86-185F	1210*470*640
	AC220-240		50	30-85 y

Obs: Placeringen av de elektriska komponenterna baseras på designen på den gången. Vårt företag förbehåller sig rätten att ändra de deltagande mönster. Om designen ändras och instruktionerna inte uppdateras i rätt tid, vi hoppas på din förståelse!

Exploderad sjökortsliste
Nej.	namn	Antal	nr.	namn	Antal
01	Genomskinligt omslag	1	15	Spiegelbild av framsidan pelare	1
02	Genomskinlig kortplats 2		16	0,5L handfat	1
03	LED-rör 600mm进展情况	1	17	Glasrännu lutande öppning	1
04	Topplock	1	18	Glasränna rak mun	1
05	Ultratunn downlight 6W	1	19	Basbord	1
06	Topplock botten tallrik	1	20	Eldosa dela	1
07	Hyllpelare	2	21	Bakre värmesköld	1
08	Bakre pelare	1	22 Sidoisoleringsspaneler 2
09	Flygkontaktkabel	1	23	Bas	1
10	Bakspegel	1	24	Värmerör	1
11	Sidoglas	2	25	Elboxtätting tallrik	1
12	Främre pelare	1	26	Maskinfot nr 1	4
13	T-formad aluminium dörrhantag	4	27-takts	handfatssvärd	2
14	Frontglas glidende dörr	4	28	Slaggbricka	1

Delarsats materialförteckning
Gäller modeller: SC-CJ-601, SC-CJ-602, SC-CJ-603, SC-CJ-60S
A	B	C	D	och
Svart vår tvättmaskin	Svart platt tvättmaskin	Rostfri stål sexhörning hylsbultar	Svart rund huvud skruvar	Svart rund huvudskruvar
M5 M5 (8st)	(8st)	M5X14 (4st)	M5X14 (8st)	M4X8 (8st)
F	G	H		J
Rostfri Silikon stål vallerad skruvar (60-tal inga)	packning (60-tal inga)	Glas kort hullare	Svart T-formad aluminium hantera (60-tal inga)	Skruvverktyg
M4X12 (8 st)	y16stål	y8stål	(4st)	(1 st)
60S Exklusiv tillbehör
	K	L	M	N
	Svart Boll Hantera	Magnet dörrpanel	Rostfri Stålkors skruva	Glas gängjärn set
	(1 st)	(1 st)	M5X18 (1st)	En für varje topp och botten
Obs: Ovanstående är alla tillbehör i tillbehörspaketet. Under installationen kan du hitta skruvarna vars koder på bilden ovan matchar koder som är tryckta i skruvpaketet,enligt de skruvar som kravs i monteringsstegen För enk installation!

Lisa über monteringsdilar
y	Vänster främre pelare	y	Höger främre pelare
	1 ST 1 ST
y	Vänster bakpelare	y	Höger bakre pelare
	1 ST		1 ST
Övre hylla - kortast		Övre hylla - kortast	Mellanhylla-medium
1 ST			1 ST
Övre hylla - kortast		Övre hylla - kortast	Mellanhylla-medium
Övre hylla - kortast	Nedre hyllan lenght	Övre hylla - kortast	Hyllpelare
Övre hylla - kortast	1 ST		2 st
Övre hylla - kortast	Hyllfäste-vänster	Övre hylla - kortast	Hyllfäste-höger
Övre hylla - kortast	3 st		3 st
Övre hylla - kortast	Skjutglas fram och bak dörrar (ingen 60-tal)	Övre hylla - kortast	Sidoglas
Övre hylla - kortast	4 st		2 st
60S Exklusiv tillbehör (en var)	Övre hylla - kortast	Övre hylla - kortast	Övre hylla - kortast
	Övre hylla - kortast	Övre hylla - kortast	Övre hylla - kortast
	Övre hylla - kortast	Övre hylla - kortast	Övre hylla - kortast
	Övre hylla - kortast	Övre hylla - kortast	Övre hylla - kortast
	Övre hylla - kortast

Obs: Ovanstående är alla tillbehör som ingår i tillbehörspaketet. Kontrollera om tillbehören är kompletta innan installation!

SC-CJ-60-serien Universal installationsdiagram

K (1 st)

L (1 st)

M (1 st)

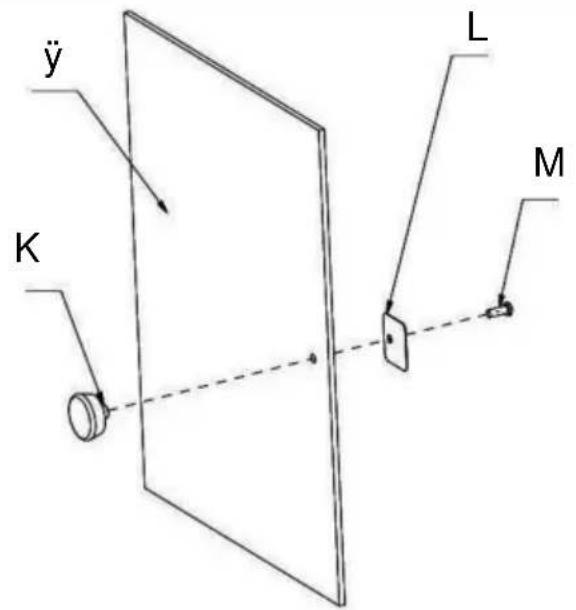

Steg 1 (60-talet)

SC-CJ-60-serien Universal installationsdiagram

Steg 1 (601 602 603)

G (4 st)

F (2 st)

(1 st)

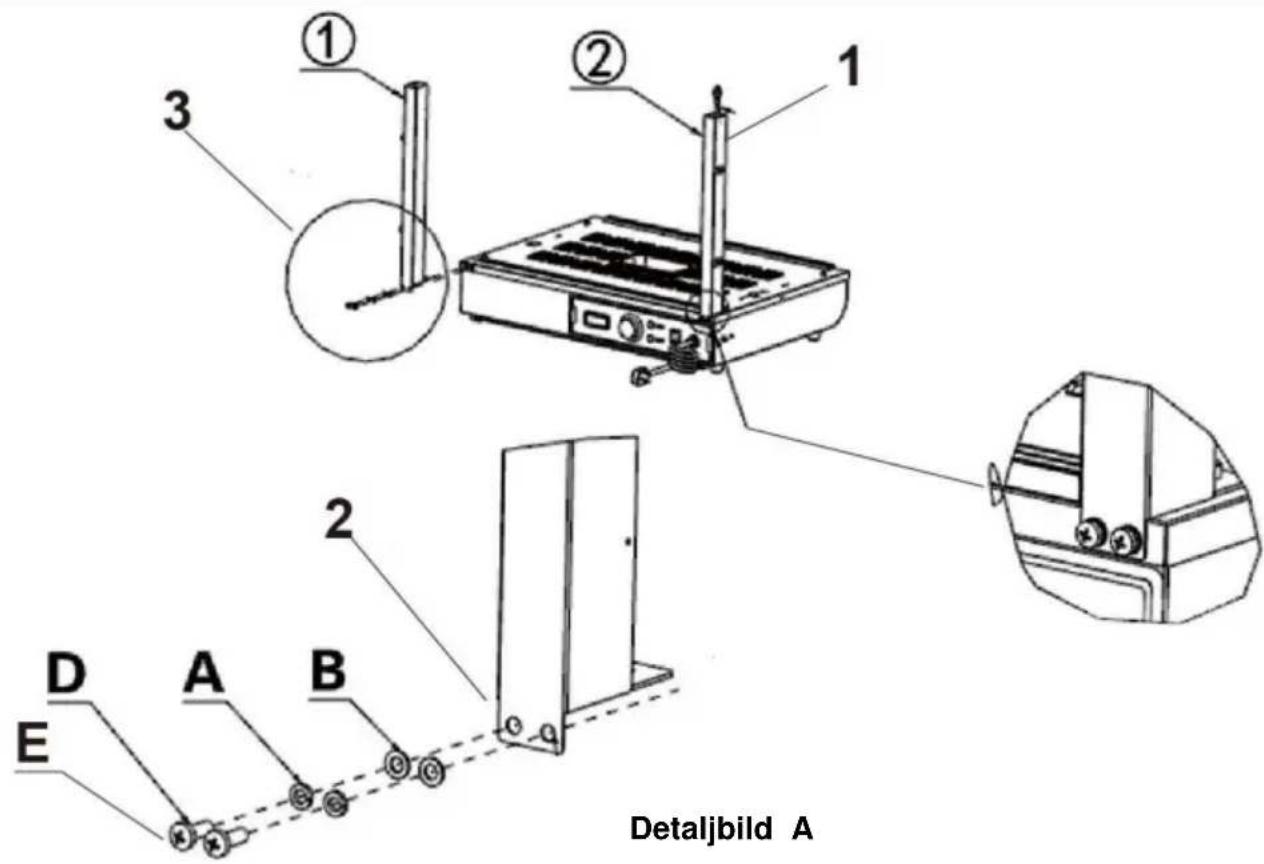

1. För ljussladdskontakten som sticker ut. För basen genom kolonnen och häng den ovanför kolonnen. Obs: När du installerar kolonnerna på båda sidor, observera att sidan med hål i kolonnen är vänd mot maskinens utsida för installation!
2. Enligt ordningen på bilden, använd motsvarande skruvar: "D, A, B" för att läsa tillbehörn: "y, y" på de reserverade mutterhålen. 3. Detaljbild A y

(1 PCS) y

(1 PCS)

1. Använd skruv "C" för att fästa de fyra kolumnerna vid de reserverade muttrarna på basen på samma sätt som visas på den detaljerade bilden. C (4 st)

Steg 4

Detaljbild A

Detaljbild A

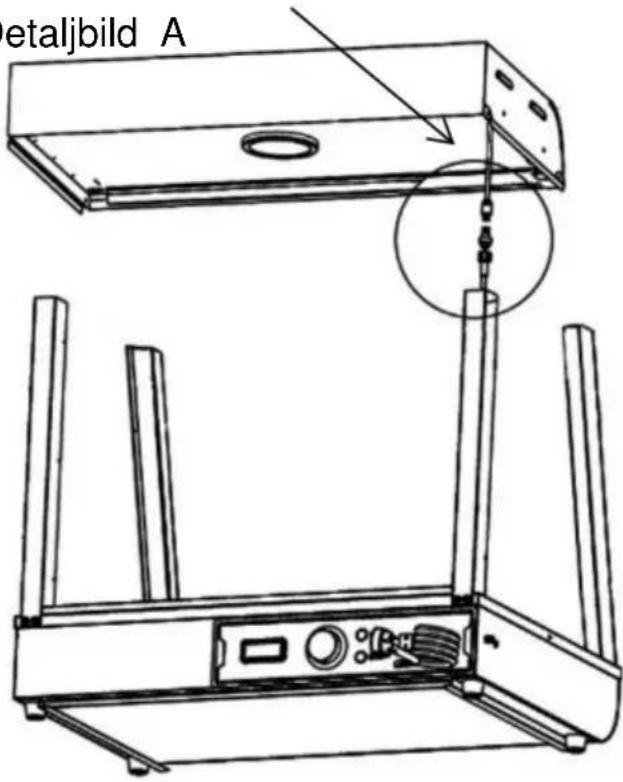

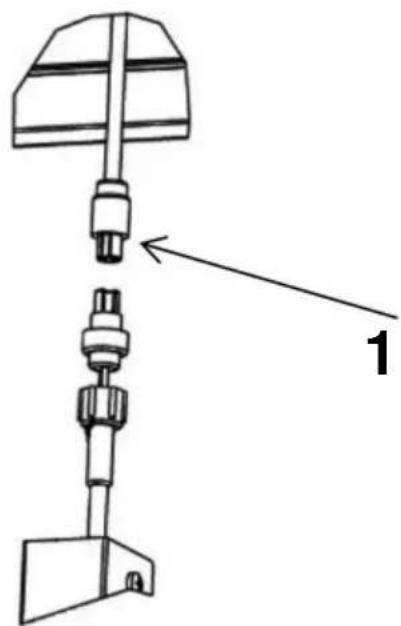

1. Anslut trådkontakten som sticker ut från topplocket till kontakten som hänger på kolonnen och dra åt den, sätt sedan in den anslutna kontakten i kolonnen och göm den.

Steg 5

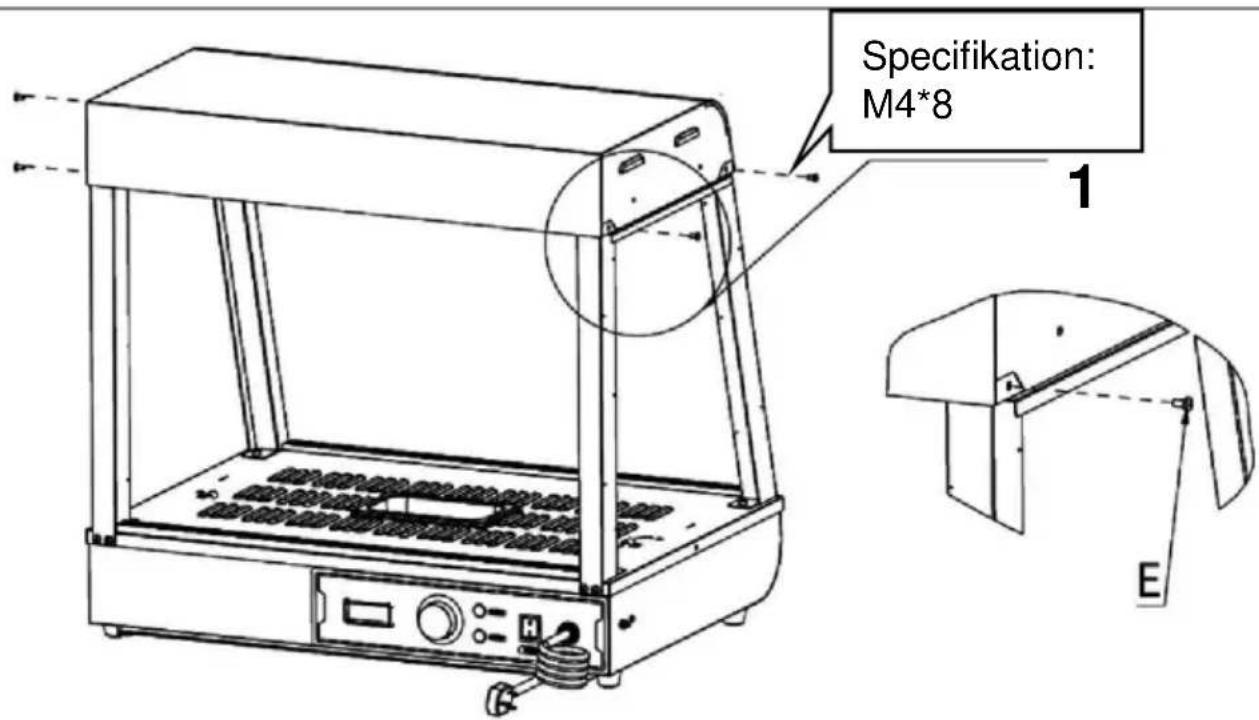

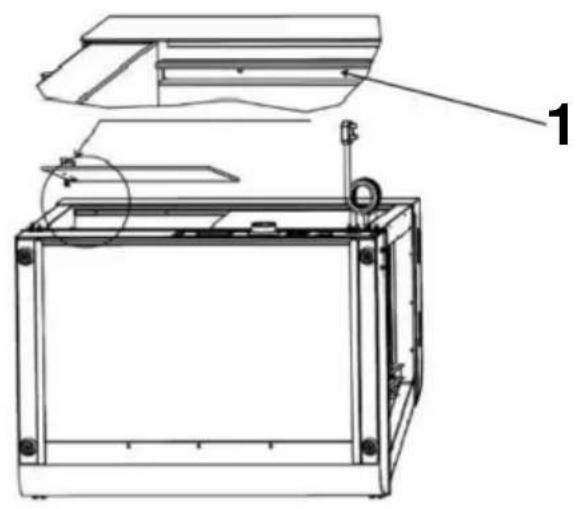

1. Placera topplocket på de fyra upprättstående stolparna och använd sedan skruvar för att fixera topplocket och de upprättstående stolparna (totalt fyra). E (4 st)

Steg 6

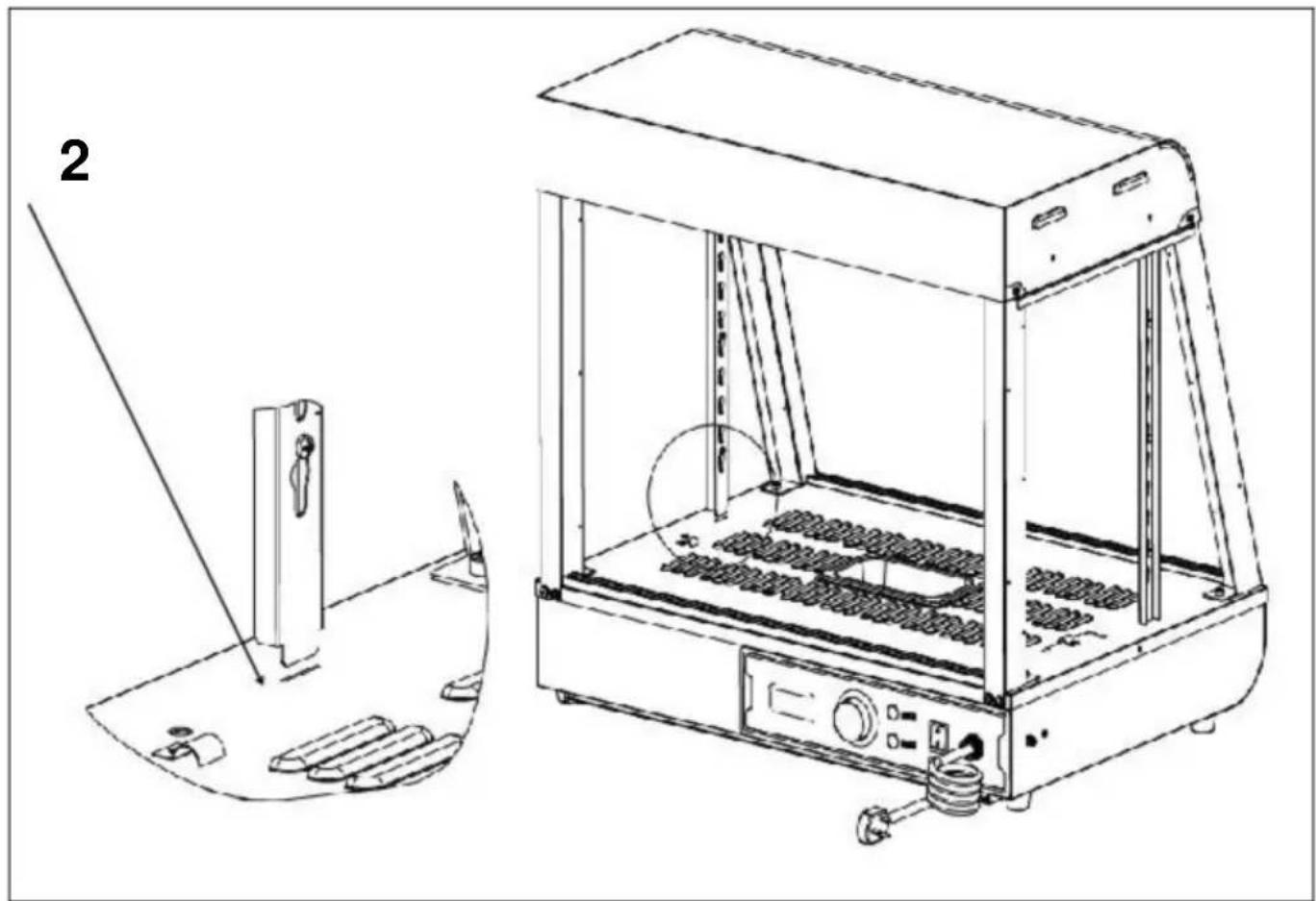

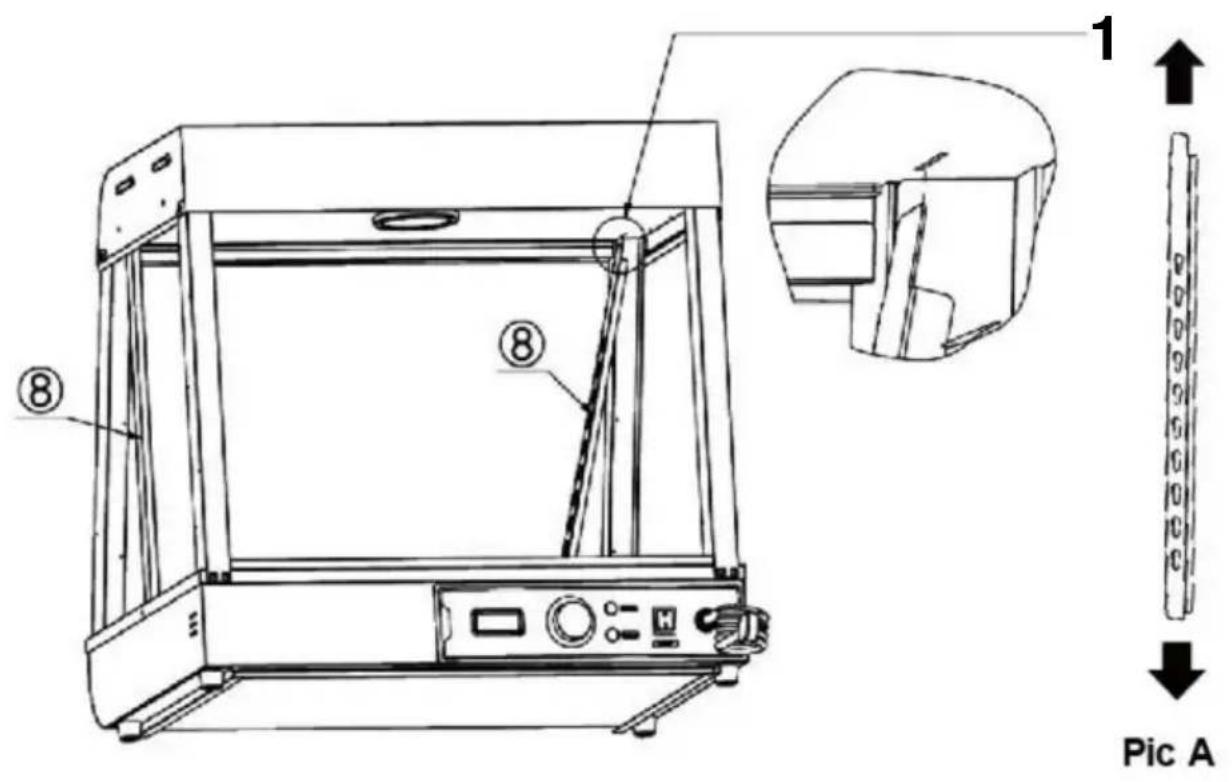

1. Rikta in de två vänstra och högra hyllstolparna "y" på samma sätt i riktningen för figur A, för in dem sedan diagonalt i de reserverade hålen på toppen tills de är helt insatta och rikta in dem sedan.

Obs: Placeringen av tillbehör nr 8 är som visas i figuren. Det stora hålet i kalebasshålet är vänt uppåt, det lilla hålet är vänt nedåt och skåran är vänd mot maskinens utsida!

yy (2 st)

2. Se figur B och rikta in kolonnens botten med det reserverade hålet i basplattan och placera den för att slutföra installationen.

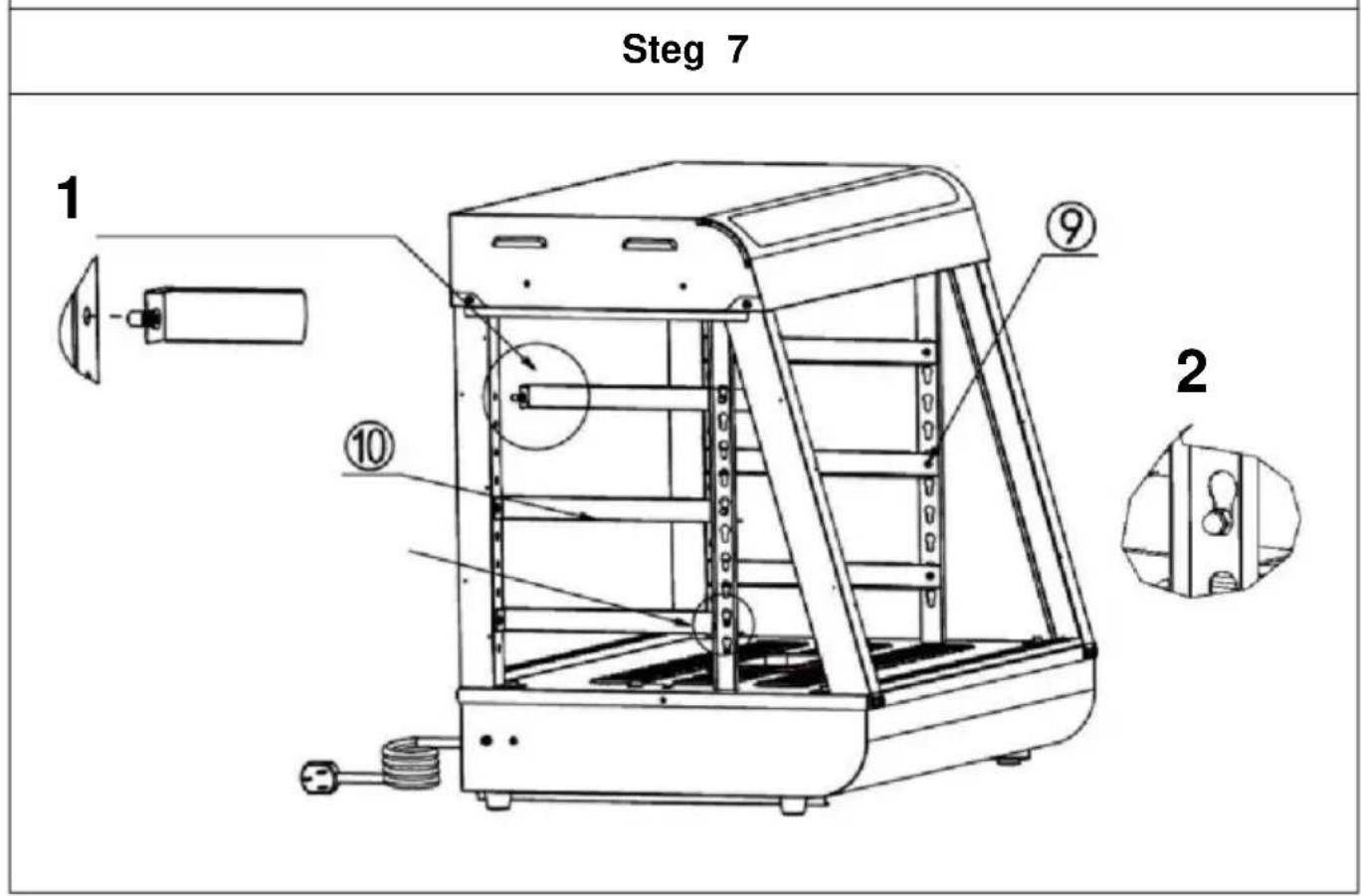

1. Sätt först in ramspiken på den främre delen av delen i det reserverade hålet i kolonnen som visas nedan. Obs: Placera den utskjutande delen av den I-formade spiken på hyllfästet mot utsidan av maskinen för installation!
2. Sätt sedan in spännspiken på baksidan av delen i kalebassmunnen som visas på bilden. y (3 PCS) y (3 PCS)

Steg 8

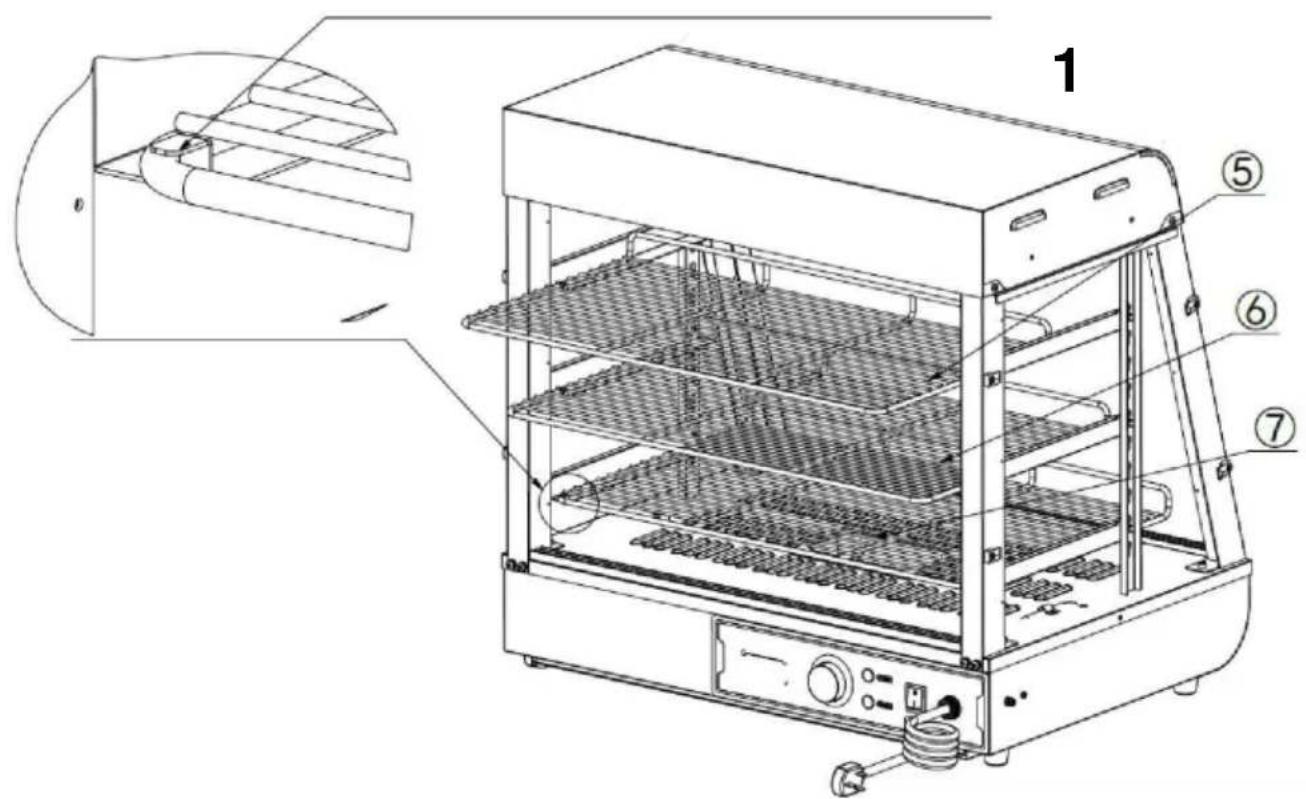

1. Placera delarna "y, y, y" på hyllfästet enligt positionerna som visas på bilden och tryck in dem i de reserverade skårorna som visas på bilden. y (1 st) y (1 st) y (1 st)

Steg 9 (601 602 603)

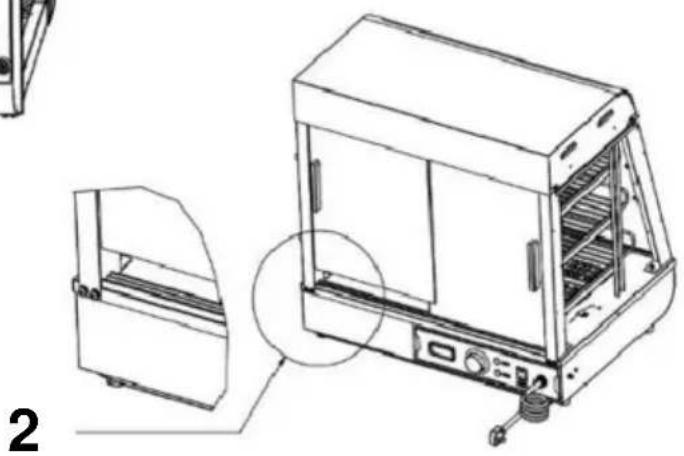

1. Sätt först in de främre och bakre glasskjutdörrarna diagonalt i kortfacket upptill, som visas i "Figur A"; efter att ha fört in det till yttersta läget, rikta in det fallande glaset med kortfacket nedanför som är horisontellt och vertikalt mot det övre kortfacket, som visas i "Figur A". Installationen slutförs som visas i "Figur B". Totalt fyra glasskjutdörrar fram och bak monteras på samma sätt. y (4 st)

Bild A

Lögga marke till: 1. Du@maste installera den inre glasbiten Först och sedan den yttre glasbiten; 2. Vid installation ska den övre kortplatsen vara i linje med den nedre kort horisontellt och vertikalt!

Steg 9 (60S)

N 1 N 2 N 1. Montera Först det övre glasdörgängjärnet på toppen av glasdörren och at skruvarna. Föbered sedan det nedre dörgängjärnet i motsvarande läge. Tryck slutigen in glasdörren till det föberedda laget für det nedre gängjärnet, och dra sedan at skruvarna på det nedre gängjärnet! N (En För varje topp och botten) Installera dörhandtaget före glasdörren (1 st)

Steg 10

Specification:M4*8 12 2 2. Montera Först det övre glasdörrgånnet på toppen av glasdörren och draatory skruvarna. Förbered sedan det nedre börgånnet i motsvarande.liège. Tryck slutigen in glasluckan till det förberedda.liget det nedre gängjärnet, och dra sedan at skruvarna på det nedre gängjärnet! N (En for varje topp och botten) Installera dörrhandtaget fore glasdörren (1 st)

Installationen ar klar

Placeringen av de elektriska delarna är utformad vid den tiden, företaget förbehåller sig rätten att ändra designen av utvärderingen, när designen ändras och inte förbättrar manualen i tid, hoppas kunderna förstår!

10. Kretsschema

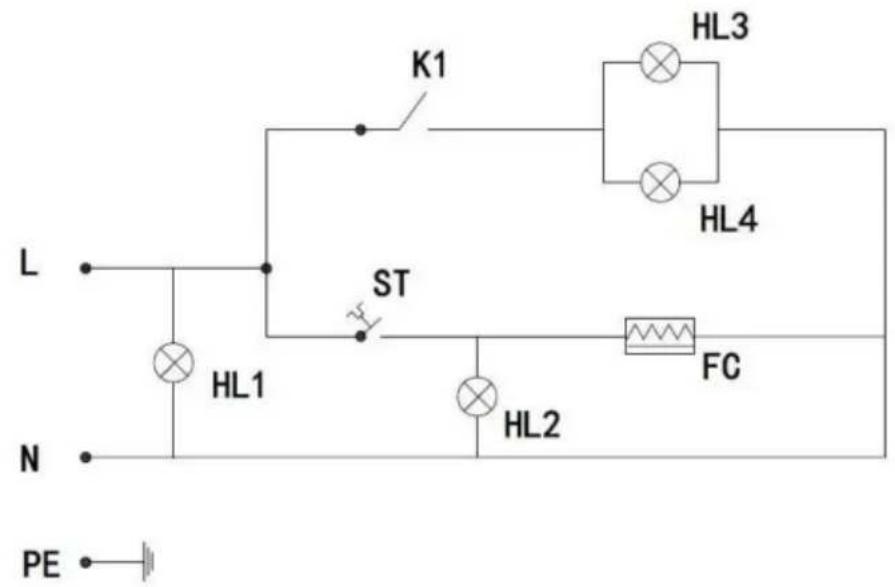

SC-CJ-60S/SC-CJ-601 Elschema

Illustrera

K1: Ljusbrytare

HL1: Kraft

indikatorljus

HL2:

Värmeindikatorlampa

HL3 varmljus

taklampa

HL4:LED Ijusrör

FC: värmerör

ST: Termostat

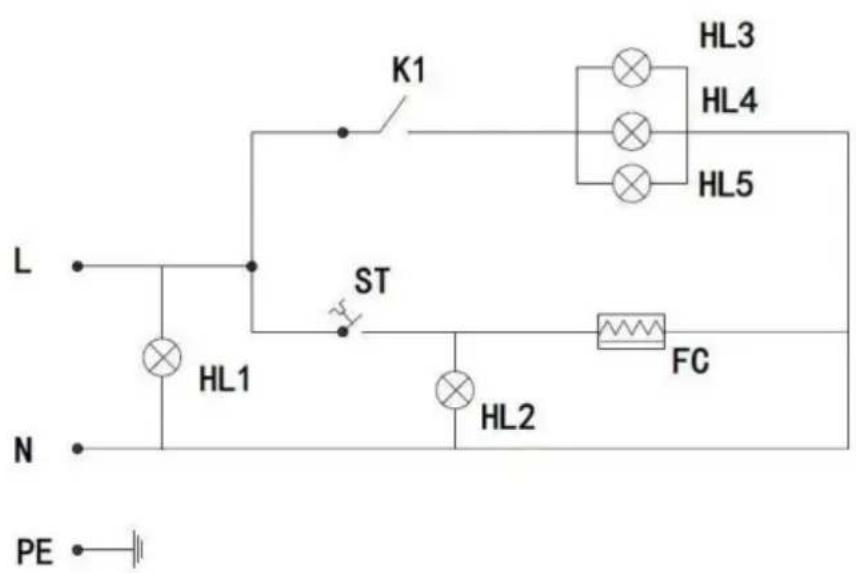

SC-CJ-602/SC-CJ-603 Elschema

Illustrera

K1: Ljusbrytare

HL1: Kraft

indikatorlampa

HL2:

Värmeindikatorlampa

HL3: Taklampa

med varmt ljus 1

HL4: Taklampa

med varmt ljus 2

HL5: LED-ljusrör

FC: värmerör

ST: Termostat

1. Felanalys och felsökning:

NEJ.	Felfenomen	Anledning	Metod av uteslutting
01	Indikatorlampan tänds inte;när enheden ar det pâslagen.	Strömbrytare säkring blåst	þByt ut mot en lämplig säkringþSätt i nätsladden ordentlich
02	De gröna och röda indikatorlampona lyser samtidigt och temperaturen stiger inte.	Elvärmarörskabeln ár lös och den elektriska värmeröret ár utbrant.	þDraøy elvärmarörets ledningsbultar.þByt ut det elektriska värmeröret
03	Arbetsindikatorn lampan lyser och temperaturökningen kan inte kontrolleras.	Termostaffel	þByt ut termostaten
04	Indikatorlampan ár släckt och temperaturkontroll ár normalt	Indikeringslampan brändes ut	þSätt tillbaka indicatorlampan
05	Den kan inte behållas automatiskt värma.	Termostaffel	þByt ut termostaten
06	Det finns en stickende kānsla i hönder på grund av lückage是从 höljet.	Isoleringen ár fuktig eller innerledaren ár innatekt med yttre skal.	þ Skicka den till underhället avdelning För reparation.
07	Ljusetænds inte eller flímRAR.	Kabeln gränssettet ár det inte ansluten eller har)dälligkeit.	þSätt i den ordentligt

Obs: Ovanstående problem är endast för analys och referensanvändning. Ta inte hand om dem själv. Relevanta fackmän krävs för att utföra felsökning och reparationer. Vid säkerhetsavvikelser såsom läckage ska strömförsörjningen omedelbart brytas och användningen avbrytas!

Vänligen förvara denna manual på rätt sätt.

Tillverkare: Shanghaiuxinmuyeyouxiangongsi Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
